Как проверить исправность датчика давления масла?

Вопросы выбора и замены датчиков давления масла

Датчики давления масла (сигнализации и измерения давления) важны для контроля работы двигателя, поэтому при выходе из строя их необходимо менять — как правило, ремонту они не подлежат. О необходимости замены датчика могут говорить некорректные показания прибора или постоянная работа индикатора на приборной панели. Если уровень масла в системе нормальный, а проблем с двигателем нет, то нужно выполнить замену датчика.

Для замены необходимо выбирать датчики только тех типов и моделей, которые рекомендованы производителем двигателя. Применение датчика другой модели может привести к нарушению показаний измерительного прибора или индикатора на приборной панели. Особенно это относится к датчикам сигнализации — они, как правило, не регулируемые и еще на заводе-изготовителе настроены на определенное пороговое давление. С датчиками измерения давления масла ситуация иная — во многих случаях возможно применение приборов других типов и моделей, так как измерительный прибор или электронный блок управления предлагают возможность настройки (калибровки) под новый датчик.

Замена датчика давления масла выполняется довольно просто. Работу нужно проводить только на остановленном и холодном двигателе, так как в этом случае масла в главной масляной магистрали нет (или его очень мало), и при демонтаже датчика не произойдет утечки. Датчик необходимо просто вывернуть с помощью ключа, а на его место ввернуть новый прибор. На штуцер датчика обязательно нужно надевать уплотнительную шайбу, в противном случае система может потерять герметичность.

При правильном выборе и замене датчика система сигнализации критического падения давления масла и система измерения давления масла двигателя будут надежно работать, обеспечивая необходимый контроль состояния силового агрегата.

Список литературы

Для написании статьи использовалась следующая техническая литература:

1. А. Мерников «Большая энциклопедия. Автомобили» 2016
2. В. Ф. Яковлев «Диагностика электронных систем автомобиля» 2010
3. Д.Скляр «Ремонт автомобилей для чайников» 2010
4. Сивухин Д. В. «Общий курс физики» 1975

Источник

Как подключить датчик давления масла или все о ремонте узла

Допустим, необходимость ремонта датчика давления масла подтверждена. Что делать дальше? В первую очередь стоит проверить узел на исправность, конечно, за исключением того случая, когда он банально потёк. Зачастую проверка датчика проводится так:

1. Устройство снимается с картера мотора;
2. На его выходное отверстие ставится подходящий патрубок;
3. При помощи патрубка и атмосферометра создаётся разряжение, соответствующее нормам для давления в картере мотора вашего авто. После чего резко сбивается. Процедура повторяется несколько раз. Если лампочка стабильно загоралась/потухала, то с датчиком всё в норме. В ином случае узел требует замены.

Говоря же о том, как установить датчик давления масла, стоит выделить следующий порядок действий:

1. Отсоединяем от датчика патрубок, используемый для его проверки;
2. Демонтируем датчик из конструкции автомобиля;
3. Устанавливаем новое устройство. Ремонт окончен.

Зачем садоводы отключают датчик уровня масла на своих мотоблоках

Бензиновые импортные двигатели последних двадцати лет безусловно оснащены датчиком уровня масла в картере. Датчик, это поплавок с подсоединенным проводом, который размыкает цепь зажигания, когда поплавок сильно отклонятся от заданного положения.

Список использованной литературы

• Райф Конрад «Датчики в автомобиле» 2013
• Алейников А.Ф., Гридчин В.А., Цапенко М.П. «Датчики» 2001
• А. Кашкаров «Датчики в электронных схемах: от простого к сложному» 2013
• В.В. Литвиненко «Автомобильные датчики, реле и переключатели. Краткий справочник» 2004
• Соснин Д. А. «Автотроника. Электрооборудование и системы
• бортовой автоматики современных легковых автомобилей» 2001

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

1. Затруднён запуск двигателя.
2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

• дефект масляного насоса;
• засорение контроллера отработанным материалом;
• низкий уровень масла в системе;
• загрязнение масляного фильтра;
• повреждение мембраны;
• замыкание в электропроводке схемы ДДМ;
• естественный износ реостата.

Масляный датчик: как устроен и работает

Начнем с того, что уровень масла всегда должен быть не выше и не ниже нормы

Также важно убедиться, чтобы само масло было в нормальном состоянии, подходило для двигателя по вязкости и другим характеристикам. Давление  масла тоже должно быть в пределах нормы

Только в этом случае силовой агрегат получает возможность достаточно долго работать с минимальным износом и потерями на трение. Однако если по каким-либо причинам  работа масляной системы нарушается, это может привести к быстрому выходу двигателя из строя.

В отдельных случаях мотор может заклинить, что весьма опасно, если машина находится в движении. Чтобы своевременно предупредить водителя о том, что давление масла упало, устанавливается специальный датчик.

При этом бывает и так, что с системой смазки и двигателем все в порядке, однако датчик сигнализирует о том, что с давлением проблемы.  Другими словами, на панели горит лампочка давления масла. Так или иначе, чтобы точно определить причину, нужно знать, как выполняется проверка и замена датчика давления масла.

Итак, на тех или иных ДВС указанный датчик стоит в разных местах. Например, на ВАЗ-2112 с 16-клапанным мотором датчик давления масла   расположен с левой стороны двигателя на торце корпуса возле подшипников распредвала. Чтобы точно определить место установки и где находится датчик давления масла, нужно изучить мануал конкретного авто.

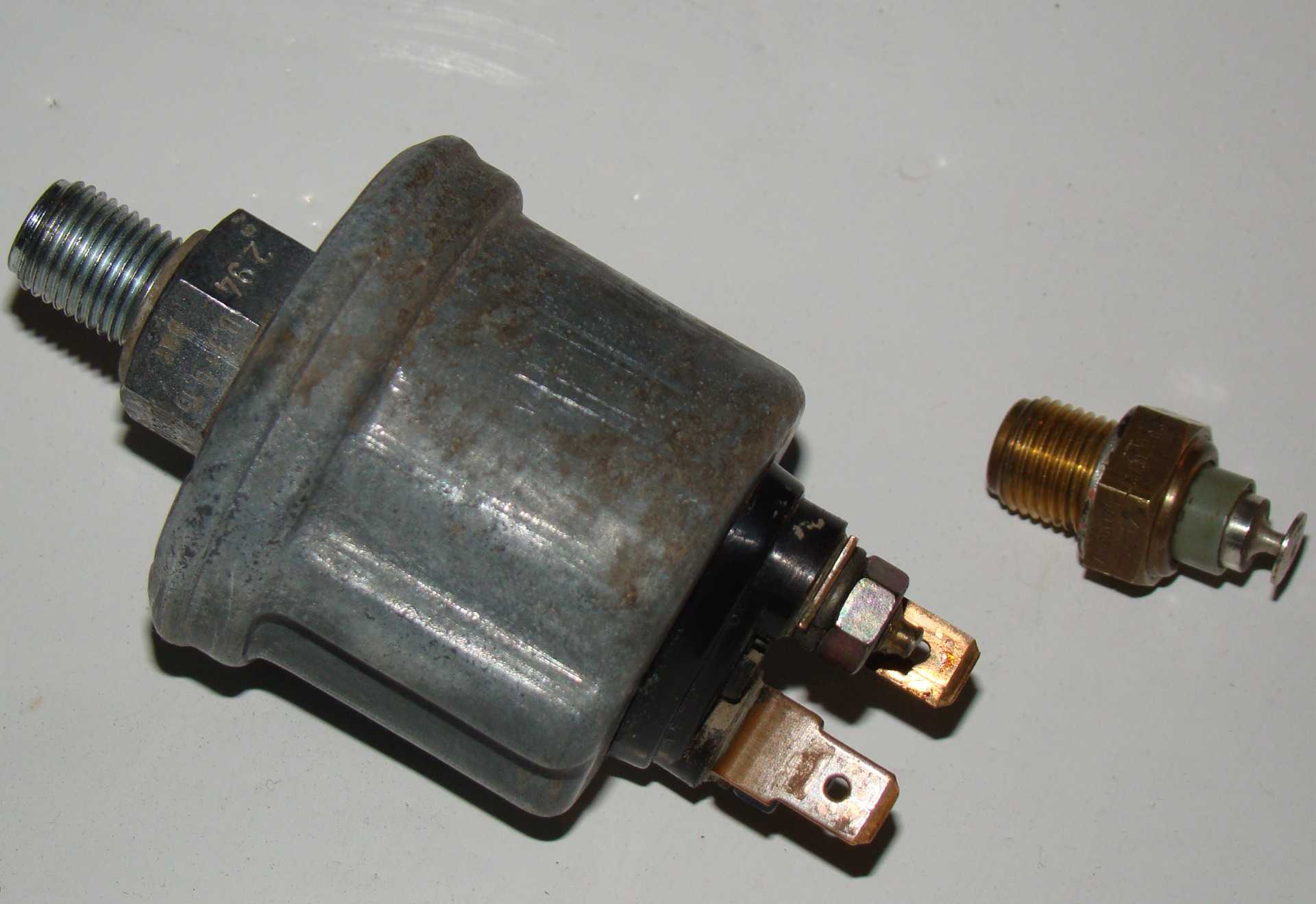

Идем далее. Что касается видов датчиков, можно выделить:

• электронный датчик давления масла;
• механический датчик давления масла;

Первый вариант часто называется аварийным, так как он работает по принципу «есть давление» или «нет давления». При этом точных данных устройство не дает.

Как правило, основной его задачей является только информирование о том, что в двигателе давление масла упало до критической отметки и мотор нужно срочно глушить.

Само собой, минусом такого датчика является то, что зачастую даже если водитель успевает быстро заметить загорание лампочки и заглушить двигатель, без последствий для ДВС это не обходится.

В свою очередь, механический датчик достаточно точно определяет давление масла. Благодаря этому по стрелочной шкале можно понять, какое давление масла в двигателе, как оно изменяется, когда мотор начал работать в условиях масляного голодания и т.д.

Также добавим, что некоторые авто имеют сразу два датчика, то есть решения обоих типов. Это позволяет точно определить давление масла, а также вовремя среагировать на сигнал, который посылает датчик аварийного давления масла, если давление критически низкое.

Если рассматривать принцип работы датчика масла, тогда электронный аналог намного проще, чем механический. С одной стороны, это означает более высокую надежность, хотя с другой именно такое решение не способно отобразить точные данные по давлению.

Конструктивно электронный датчик масла включает в себя:

1. корпус;
2. мембрану;
3. контакты;
4. толкатель.

Указанный датчик подключен к электрической цепи,  куда также интегрирована лампочка-индикатор аварийного давления. Когда мотор заглушен, мембрана выпрямлена и толкатель задвинут, а контакты замкнуты. Если в это время подать питание на датчик, лампочка аварийного давления масла загорится, что обычно водители наблюдают во время пуска двигателя.

После того, как мотор начал работать и маслонасос создал нужное давление, указанное давление масла продавливает мембрану, которая контактирует с толкателем. Толкатель попросту размыкает контакты, лампочка масла на панели приборов гаснет. Если же давление неожиданно упадет ниже допустимого, контакты замкнутся и загорится аварийный индикатор. То же самое произойдет, если неисправен датчик.

Механический датчик давления масла сложнее, в его устройстве можно выделить: корпус, мембрану, толкатель, ползунок, а также нихромовую обмотку и дополнительные элементы.

Работает такой датчик подобно электронному, то есть масло давит на мембрану, которая двигает толкатель. Далее от толкателя усилие передается на механизм, меняющий сопротивление. Благодаря такой работе данные по давлению поступают на стрелочный указатель на панели приборов.

При этом показания более точные, а сами данные будут отличаться в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В результате водитель может не только заметить критическое снижение давления, но и вовремя обнаружить, что мотор работает в условиях масляного голодания или сниженного давления смазки.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

17 852

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

24 дек

Ремонт Двигатель и его компоненты

10 981

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

10 519

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки — это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

10 461

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

09 янв

Статьи Двигатель и его компоненты Система зажигания

10 362

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

17 дек

Автоновости

9 335

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

8 408

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное — мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься — почему мои тормоза дымят? Дымящиеся тормоза — это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге

09 фев

Двигатель и его компоненты Система зажигания

7 114

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

6 202

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

5 064

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

05 авг

Электроника и оборудование Прочее по ремонту

4 228

Как устранить ошибку Benz Xentry «2221-45 No access authorization»

Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.

Когда и для чего меняют датчик масла

Смазка в двигателе нужна для нормальной работы деталей и взаимодействия между собой. Оно не позволяет возникать сухому трению, которое приводит к выходу из строя элементов мотора, покрывает детали защитной пленкой. Такая защита предотвращает коррозию, влияние химических веществ. Данные о давлении масла передает датчик давления.

Недостаточная его величина приведет к быстрому износу деталей, продукты отработки не будут вымываться из каналов. Это также уменьшит срок службы двигателя. К некоторым узлам при низком давлении прекращается подача масла. Особенно важна работа распределительного механизма, который находится в головке блока цилиндров.

Избыточное давление тоже отрицательно влияет на работу силового агрегата. Могут выйти из строя резиновые уплотнения, прокладки. Иногда в систему смазки устанавливают два датчика – для контроля низкого и высокого давления.

Существуют два вида датчиков давления:

1. Аварийные – подают сигнал о критическом снижении давления.
2. Измерительные. Это более сложные устройства, которые выдают информацию водителю о конкретных значениях давления.

Сегодня на современных автомобилях устанавливают электронные типы таких устройств, который могут выполнять задачу измерительного и аварийного устройства.

Существует несколько причин замены:

1. Выход из строя.
2. Из-под корпуса сочится масло.
3. Снятие для проверки давления в системе. Контроль проводится с помощью манометра, который вкручивается в гнездо штатного датчика.

Подача сигнала происходит визуальным или звуковым способом. В салоне слышен резкий звук, а на приборах загорается красная лампочка с изображением масленки. На некоторых автомобилях на приборной панели установлен стрелочный индикатор, который отображает текущее давление масла.

Водитель должен знать признаки выхода из строя датчика давления, когда его нужно менять:

1. При разгоне машина теряет мощность.
2. При движении на небольшой скорости возникают резкие толчки.
3. Нестабильная работа замка зажигания.
4. Автомобиль не заводится.

В таких случаях нужно срочно провести диагностику и при необходимости заменить деталь.

Методы проверки давления масла

Контроль над давлением масла в моторе осуществляется с помощью специального датчика, который сигнализирует о снижении давления ниже допустимого значения. На панели приборов загорается контрольная лампа, что служит сигналом для водителя о необходимости проверить давление двигателя. В некоторых случаях отсутствие давления масла может стать причиной перегрева мотора. По этой причине водители должны дополнительно знать, как проверить давление в системе охлаждения двигателя.

Для контроля давления масла в моторе используют два основных способа:

1. По внешним признакам без манометра.
2. При помощи манометра с переходным штуцером.

Каждый из этих способов проверки давления масла в двигателе представлен на видео, в учебных пособиях и брошюрах по подготовке специалистов на СТО и ремонтных мастерских.

Проверка давления масла без манометра

Манометр не всегда может оказаться под рукой, поэтому существует простой и быстрый способ проверить давление масла в моторе при помощи подручных средств и одного помощника. В этом случае проверяют наличие давления, достаточного для продолжения движения транспортного средства. Чтобы проверить давление в двигателе без манометра следует выполнить следующие операции:

1. Открыть капот и проверить уровень масла в картере при помощи щупа.
2. Отсоединить штатный датчик давления масла и выкрутить его.
3. Скинуть провода с катушек зажигания.
4. Вращать при помощи электростартера коленвал мотора.
5. В процессе вращения контролировать наличие или отсутствие струи масла из штатного места для установки датчика давления.

Наличие струи масла является признаком поломки датчика, поэтому есть возможность продолжить движение до ближайшей СТО. Отсутствие следов смазочных материалов является прямым признаком полного прекращения их подачи в двигатель. Соответственно продолжать движение собственным ходом на автомобиле запрещено.

Проверка давления масла с помощью манометра

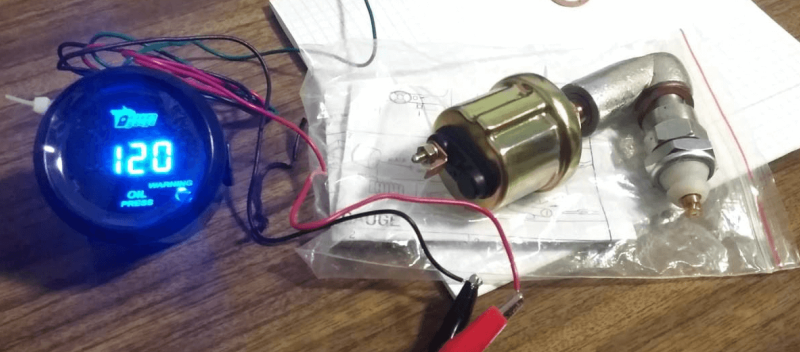

Для проверки давления масла с помощью манометра потребуется купить или изготовить специальный переходной штуцер. Он обеспечит герметичный переход со штатного места установки датчика давления к манометру. Последовательность выполнения операций будет иметь следующий вид:

1. Запустить мотор машины и прогреть его до рабочей температуры.
2. Заглушить мотор и вынуть ключи зажигания.
3. Демонтировать датчик давления масла.
4. Установить на штатное место датчика переходной штуцер.
5. Подключить к переходному штуцеру манометр.
6. Проверить герметичность соединений манометра и штуцера визуальным контролем.
7. Запустить силовой агрегат, прогреть его до номинальной температуры.
8. Снять показания манометра при функционировании мотора на холостом ходу.
9. Снять показания манометра при функционировании мотора с частотой вращения вала порядка 5400 оборотов в минуту.
10. По окончании контроля давления масла, следует отсоединить штуцер и смонтировать датчик на штатное место.

Для исправного и прогретого до номинальной температуры мотора без нагрузки, давление масла составляет не менее 2 бар. При работе силового агрегата с частотой 5400 оборотов в минуту давление масла находится в диапазоне 6,5 бар – 4,5 бар. При давлении масла ниже установленных значений, мотор нуждается в срочном капитальном ремонте. В случае превышения давления масла, при работе двигателя под нагрузкой, высокая вероятность поломки редукционного клапана. Более подробно узнать, как проверить давление масла в двигателе можно на видео.

Нормальное значение давления масла

Так как моторное масло – это жидкость, то для измерения его давления используется единица бар. Различия в устройстве ДВС не позволяют нам оперировать точными значениями, однако вполне реально определить рабочий интервал допустимых давлений.

При работе на холостом ходу давление масла должно составлять не меньше двух бар. Эта цифра справедлива для большинства двигателей.

В рабочем режиме, когда обороты мотора доходят до 4-5 тысяч, масло должно нагнетаться с давлением 4,5–6,5 бар.

Если двигатель не способен создать такое давление, значит, подошло время его капитального ремонта. Ну а при слишком большом давлении масла есть угроза поломки редукционного клапана.

Определиться с нормальным значением давления масла в конкретном ДВС можно по таблицам, содержащим эти параметры для всех двигателей одного производителя. Такие данные можно отыскать в мануалах – специальных технических документах, где описаны эксплуатация и ремонт, а также на тематических ресурсах в Сети.

Для корректного измерения давления масла на той же «Калине» или авто иностранного производства необходимо владеть информацией о точном значении нормы.

Как проверить датчик электронного типа, пошаговая инструкция

Во время работы с мультиметром, проверьте, чтобы он работал исправно, без малейших погрешностей, и был заряжен. В противном случае, показания могут быть неправдивыми.

1. В первую очередь, с мотора необходимо снять датчик, так как по-другому произвести данное мероприятие (проверку датчика) невозможно.
2. Далее подсоединяем мультиметр к контактам датчика и переключаем его в режим проверки обрыва проводов.
3. Затем подсоединяем манометр и начинаем накачивать давление. На датчике должны быть указания максимального и минимального допустимого давления. Если вы накачали минимальное давление и мультиметр показывает замкнутую цепь, значит датчик исправен. Однако, если после ряда попыток, мультиметр так и не дал показаний, скорее всего, датчик не пригоден.

При проверке обратите внимание на контакты. Если между клеммами не будет хорошего контакта, в любом случае, в том числе и при исправном датчике, показания будут отсутствовать

Несколько слов о замене неисправного изделия своими руками

Обычно поводом для замены этого прибора может быть несколько причин:

1. Течь измерительного датчика;
2. Показания индикатора давления равны нулю или горит красная лампочка.

В первом случае нужно определить причину протечки смазочной жидкости. Она может быть в месте установки узла в блок мотора, или в самом изделии после пробоя его мембраны. Протечку в месте установки можно устранить поджатием соединения гаечным ключом или заменой медной прокладки между блоком и датчиком. Если протекает измерительный прибор его просто меняют на новый. При включении лампочки аварийного давления или отсутствии давления на индикаторе эксплуатировать мотор можно лишь в том случае, когда есть уверенность, что моторная смазка подаётся на должном уровне. В противном случае можно вывести из строя силовой агрегат машины, ремонт которого обойдётся значительно дороже замены неисправного прибора.

Чтобы выполнить замену, в первую очередь придётся приобрести новый узел взамен вышедшего из строя. После этого демонтируют неисправное устройство с блока двигателя. На различных моторах он может находиться как с правой стороны, так и с левого бока силового агрегата. Далее от его разъёма отсоединяют электрический провод. Теперь можно приступить к снятию

Гаечным ключом осторожно выворачивают неисправное изделие с его установочного места. Выполнять эту операцию следует осторожно, чтобы не повредить резьбу в блоке двигателя. На место демонтированного прибора теперь можно установить исправное изделие

На место демонтированного прибора теперь можно установить исправное изделие.

Проверьте наличие уплотнительного кольца, после чего установите его на своё место

Сделать это также нужно осторожно, чтобы не повредить резьбовое соединение. Прибор сначала заворачивают пальцами, затем дожимают гаечным ключом. После этого устанавливают разъём вместе с защитным чехлом на своё место

После этого можно проверить работоспособность нового изделия

После этого устанавливают разъём вместе с защитным чехлом на своё место. После этого можно проверить работоспособность нового изделия.

Проверка масляного датчика на «Фольксваген Пассат»

Сначала перечислим признаки, появление которых позволяет предположить, что масляный датчик на автомобиле «Фольксваген Пассат» вышел из строя:

• на приборной панели загорается лампа, сигналящая о низком давлении масла. Проявляется это по-разному. Чаще всего лампочка загорается после запуска мотора, а затем гаснет. Ещё она может периодически мигать в процессе езды, или гореть постоянно;
• одновременно с миганием лампочки наблюдаются ощутимые провалы мощности двигателя, а на низких оборотах машина начинает дёргаться и легко глохнет;
• работа мотора сопровождается посторонними шумами. Чаще всего это тихий стук, который постепенно становятся громче.

Если автовладелец заметил какой-то из вышеперечисленных признаков, то масляные датчики необходимо срочно проверить.

Последовательность проверки масляного датчика

Перед началом диагностики следует помнить один нюанс: иногда масляные датчики могут срабатывать из-за слишком низкого уровня масла в системе. Поэтому перед проверкой датчиков следует с помощью щупа проконтролировать уровень смазки в моторе. Иногда для решения проблемы достаточно просто долить немного масла. Если масло в порядке, а проблема никуда не делась, придётся открывать капот, по очереди откручивать датчики и проверять их с помощью манометра.

1. Датчик выкручивается из гнезда в масляном фильтре и вкручивается в специальный автомобильный манометр.
2. Манометр с датчиком вкручивается в переходник, который, в свою очередь, вкручивается обратно в масляный фильтр.

   Автомобильный манометр и переходник с ДДМ, вкрученные в мотор «Фольксвагена»

3. Теперь берётся два отрезка изолированного провода и простая лампочка на 12 вольт. Первый провод подключается к положительному контакту аккумулятора и к лампочке. Второй — к контакту датчика и лампочке. Лампочка загорается.

   Если ДДМ «Фольксвагена» исправен, лампочка при повышении оборотов погаснет

4. После подключения лампочки и манометра двигатель автомобиля запускается. Его обороты постепенно увеличиваются. При этом тщательно контролируются показания манометра и лампочка. Когда давление на манометре поднимется до 1,6–1,7 бар, лампочка должна отключиться. Если этого не произошло, значит, масляный датчик неисправен и нуждается в замене.
