Как проверить датчик коленвала Газель Волга ЗМЗ 405 ДВС

И так как же проверить работоспособность датчика коленвала ЗМЗ 405 и 406. Для этого нам понадобится: простой тестер (или как его еще называют эска). И выставляем уровень замера на диод

Далее берем датчик коленвала и начинаем прозванивать его измеряя сопротивление. Для этого зажимаем 1 и 3 контакт датчика. Как видно из скриншота сопротивление приблизительно равно: 696 Ом.

Теперь проверяем в обратном порядке, зажимаем 3 и 1 контакт датчика. Если он прозванивается то контакты рабочие.

Теперь проверим сам датчик на индуктивность. Для этого зажимаем 1 и 3 контакт и любым железным предметом прикасаемся к фишке как показано на изображении. Если значение изменяется то датчик рабочий.

Датчик распредвала автомобиля УМЗ-4216

Датчик положения распределительного вала УМЗ-4216 — это устройство, которое позволяет определять в каком положении находится газораспределительный механизм в зависимости от местонахождения коленвала. С помощью него регулируется подача искры и впрыск топлива. Датчик передает информацию на электронный блок управления, а тот определяет верхнюю мертвую точку первого цилиндра и в зависимости от ее расположения производит подачу топливно-воздушной смеси.

Если ДПРВ находится в неисправном состоянии, то машина будет также непрерывно работать и заводиться на холодную. Но регулировка подачи впрыска топливно-воздушной смести и искры будет неточной, поскольку работу датчика распределительных валов заменит ДКПВ.

Если система подачи топлива и искры настроена не правильно, то это может напрямую отразится на работе двигателя. Двигатель внутреннего сгорания может работать некорректно, троить и вибрировать.

Рекомендуется заменять ДПРВ каждые 100 тысяч километров. Из-за попадания металлической пыли, воздействия плохих дорог и постоянного изменения температуры.

Проверка датчика положения распредвала мультиметром

Однако подтверждение правильной или плохой работы датчика положения распределительного вала может потребовать объемных тестов. Например, неисправный сигнал CMP может быть трудно проверить без специального оборудования. Тем не менее, вы можете сделать несколько простых проверок в своем гараже, используя инструмент цифровой мультиметр (DMM).

Сначала проверьте состояние электрического разъема CMP и проводов. Отсоедините разъем и проверьте на наличие ржавчины или загрязнений, например, масла, которые мешают хорошему электрическому контакту. Затем проверьте, нет ли повреждений проводов: оборванных проводов, ослабленных проводов и признаков ожогов, вызванных близкими горячими поверхностями. Кроме того, убедитесь, что провода датчика не касаются проводов свечей зажигания или катушек зажигания, которые могут мешать сигналу датчика.
После этих проверок используйте цифровой мультиметр, который может проверять напряжение переменного или постоянного тока, в зависимости от вашего конкретного типа датчика положения распределительного вала. Вам также понадобятся правильные эталонные электрические параметры для вашего конкретного типа CMP. Вы можете найти эту информацию в руководстве по ремонту вашего автомобиля.
С некоторыми датчиками вы можете провести обратную проверку проводов через электрический разъем датчика.

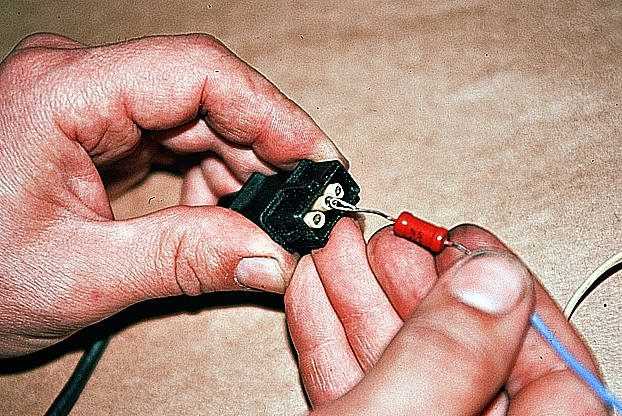

Если это невозможно, посмотрите, можете ли вы отсоединить разъем CMP и прикрепить жилу медного провода к каждой клемме разъема. Затем вставьте разъем обратно так, чтобы две жилы торчали через корпус разъема.
Другое решение для тестирования – это прокалывать каждый провод с помощью булавки, стараясь не закорачивать провода во время ваших испытаний. Если вы используете этот последний метод, используйте изоленту, чтобы закрыть отверстия для штифтов на изоляции проводов после того, как вы закончите испытания, чтобы предотвратить коррозию от проникновения влаги в провода.

Тестирование двухпроводного датчика положения распределительного вала:

Если у вас двухпроводной магнитный датчик CMP, установите мультиметр на «AC Volts».
Попросите помощника включить ключ зажигания, не запуская двигатель.
Проверьте наличие энергии, протекающей через цепь. Прикоснитесь к заземлению одного из ваших датчиков (любой металлической части двигателя), а другой – к каждому из проводов датчика. Если ни один из проводов не имеет тока, в цепи датчика произошел сбой.
Пусть ваш помощник провернет или запустит двигатель.
Прикоснитесь к одному из проводов CMP, а другой к другому проводу. Проверьте дисплей своего измерителя и сравните показания с техническими характеристиками вашего руководства. В большинстве случаев вы увидите колеблющийся сигнал от 0,3 вольт до 1 вольт.
Если нет сигнала, у вас плохой CMP.

Тестирование трехпроводного датчика:

После того, как вы определили провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля, проверьте цепь, установив мультиметр на «Вольт постоянного тока».
Попросите помощника включить ключ зажигания, но не запускайте двигатель.
Прикоснитесь к черному проводу к земле (металлический кронштейн, болт или металлическая поверхность на самом двигателе), а другим проводом (обычно красным) – к силовому проводу. Сравните ваше чтение со спецификацией в вашем руководстве.
Пусть ваш помощник провернет или запустит двигатель.
Коснитесь сигнального провода красным щупом от вашего измерителя и заземляющего провода черным щупом. Сравните ваши данные со спецификацией в руководстве по ремонту вашего автомобиля. Если сигнал напряжения ниже спецификации или сигнал не поступает от датчика, скорее всего, он неисправен.
Снимите его и осмотрите его на наличие признаков физического повреждения или загрязнения.

Посмотрите видео ниже, чтобы увидеть, как вы можете выполнить эти тесты, используя индикатор и мультиметр. Это также даст вам представление о характере тестов. Если вы не можете найти что-то не так с датчиком или его цепью, возможно, у вас произошел прерывистый сбой или сбой в связанном компоненте. Например, у вас может быть ослабленный или чрезмерно растянутый ремень ГРМ или натяжитель ремня ГРМ. Изношенный ремень может препятствовать синхронизации распределительного вала и коленчатого вала, в результате чего датчик CMP посылает неправильный сигнал.

Как проверить ?

Для начала, при его снятии, зрительным методом определяем его целостность, не окислились ли выводы на вилке включения. После этого производим его контроль с поддержкой устройств. Есть 3 метода проверки датчика коленвала .

1.Контроль с помощью электрического тестера:
- Ставим переключатель на диод (Звук) и проверяем целостность между клеммами 1 и 2, это положительный и отрицательный вывод на обмотку датчика коленвала 405, 406, 409, 4213, 4216 двигателя. При разрыве, отсутствует сигнал — прибор сломан. Третья клемма соединена с экранированной оболочкой. Когда она замыкает на другие выводы то ДПКВ (датчик синхронизации) сломан.

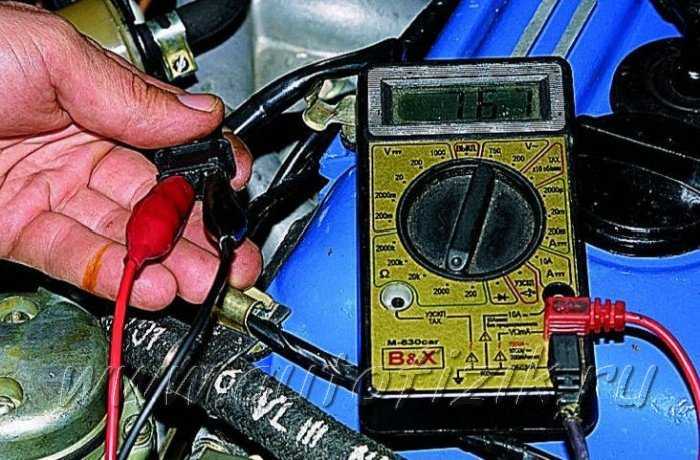

- Включаем тестер на показания сопротивления и измеряем его у катушки датчика коленвала, меж клеммами 1 и 2. Показания обязаны попасть в границы 650-750 Ом. В этом случае проверяемое устройство рабочее.
2.Измерение показаний индуктивности датчика синхронизации 405, 406, 409, 4213, 4216 двигателя:
- Этот тест труднее предшествующего и настоятельно просит конкретных устройств. Катушка, вмонтированная в датчик положения коленчатого вала (ДПКВ), в возбужденном положении, при функционирующем движке, содержит собственную индуктивность. Что и нужно замерить. Для сего необходимо владеть надлежащими устройствами:
  - мега омметр;
  - сетевой трансформатор;
  - измеритель индуктивности;
  - вольтметр (желательно цифровой)
- Мерить индуктивность обмотки датчика коленвала 405, 406, 409, 4213, 4216 двигателя нужно меж клеммами 1 и 2. Она обязана располагаться между значениями 200-400мГн. Когда получен итог крепко различающийся от обозначенного, значит сломан датчик.
- Дальше нужно замерить противодействие изолирующей оболочки меж обмоткой катушки датчика коленвала. Для сего применяется мега омметр. На нем устанавливается выходное усилие 500 В. Полученное показание сопротивления изоляции не надлежит быть меньше 0,5 МОм. Когда меньше, значит пробой изоляции катушки и вероятность возникновения межвиткового коротыша. Что подтверждает поломку ДПКВ (датчика синхронизации).
- Размагничивание прибора можно выполнить за действуя сетевой трансформатор
3.Тестирование датчика коленвала 405, 406, 409, 4213, 4216 двигателя с использованием осциллографа:
- Cамый безупречный способ. С поддержкой сей методы возможно узреть контролируемое показание и увидать последовательность возникновения импульса. Испытание ДПКВ (датчика синхронизации) возможно выполнять на движке и демонтированном с него. Для испытания необходим осциллограф и программное обеспечивание к нему.
  Испытание датчика коленвала снятом с движителя выполняется в надлежащей очередности:
  - Подключить контакты осциллографа к клеммам катушки ДПКВ (датчика синхронизации) 405, 406, 409, 4213, 4216 двигателя. Без разницы какой к плюсу или минусу
  - Включить программу функционирования с осциллографом
  - Помахать любым железным объектом перед датчиком положения коленчатого вала (ДПКВ) (датчиком синхронизации)
  - Когда датчик коленвала рабочий, то при прохождении железного объекта перед ним начнет образовываться график на экране.

    Разрыв в осциллограмме на работающем авто моторе означает проход синхродиска около ДПКВ в месте отсутствия 2 зубьев

Видео — Проверка датчика коленвала двигателя 405, 406, 409:

Как проверить датчик коленвала? Три способа проверки датчика коленвала (ДПКВ)

Датчик положения коленвала предназначен для синхронизации системы зажигания и работы топливных форсунок в бензиновой инжекторном двигателе. Соответственно, его поломка приведет к тому, что зажигание будет спешить или запаздывать. Это приведет к неполному сгоранию топливной смеси, нестабильной работе двигателя или полном его отказе.

В настоящее время существует три типа датчиков — индукционные, на основе эффекта Холла, а также оптические. Однако самыми распространенными являются датчики, относящиеся к первому типу (индукционные). Далее мы поговорим с вами о возможных неисправностях и методы их устранения.

Признаки неисправности
Устройство датчика
Способы проверки

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

значительное снижение динамических характеристик машины (хотя этот фактор может следствием и других поломок, все же стоит провести диагностику ДПКВ);
произвольно меняются обороты двигателя в движении;
в холостом режиме обороты мотора «плавают»;
во время динамической нагрузки в двигателе возникает детонация;
при полном выходе из строя ДПКВ становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Устройство датчика коленвала

Для того чтобы понять работу и ошибки датчика коленчатого вала, в первую очередь необходимо разобраться с принципом его работы. Он представляет собой конструкцию из стального сердечника, обмотанного медным проводом, помещенного в пластмассовый корпус. Все провода изолированы друг от друга компаундной смолой.

Задача устройства — фиксировать прохождение возле датчика металлических зубьев шкива. На нем есть 60 зубьев, 2 из которых отсутствуют. Именно прохождение этого пустого промежутка должен зафиксировать датчик. Это дает возможность синхронизировать работу системы зажигания и системы питания с тем, чтобы обеспечить правильную последовательность подачи топлива через форсунки. Это необходимо для создания оптимальной топливной смеси.

Перед тем как перейти непосредственно к описанию принципа работы датчика коленвала необходимо указать, что всего существует три их разновидности. В частности:

Индукционный датчик. В его основе лежит использование намагниченного сердечника, вокруг которого намотана медная проволока (катушка), концы которой выведены для фиксации изменения напряжения. Именно такой тип датчика чаще всего устанавливается в современных машинах.
Оптический датчик работает на основе светодиода, который излучает световой луч и приемника, фиксирующего этот луч с другой стороны. При прохождении контрольного зуба луч прерывается, что фиксируется контрольным прибором. Информация о частоте вращения передается на ЭБУ.
Датчик Холла. Он основан на одноименном физическом эффекте. Так, на коленвале установлен магнит, который фиксируется датчиком, в котором в этот момент начинается движение постоянного тока, что фиксируется синхронизирующим диском. Подробнее об этом вы можете почитать в следующей статье.

Далее перейдем к рассмотрению неисправностей.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Итак, переходим к рассмотрению диагностики.

Проверка OBD-2 сканером

В дороге, быстрее всего выявить сбой поможет диагностический сканер. Самым доступным и популярным является корейский Scan Tool Pro Black Edition.

Как выглядит диагностический сканер

Ошибка датчика коленвала при диагностике

Если при визуальном осмотре вы не заметили грязи и стружки на торце ДПКВ, то стоит подключить OBD2 сканер к автомобилю и любым гугл приложением подключится по Wi-Fi или Bluetooth с телефона к ЭБУ автомобиля. Диагностические коды неисправности (DTC) датчика коленчатого вала — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика и удается ли обнаруживать на задающем зубчатом диске синхронизирующий выступ. Также в режиме реального времени можно посмотреть количество оборотов двигателя и есть ли синхронизиронизация фаз зажигания по периоду импульса сигнала напряжения.

Диагностика системы управления двигателем Диагностика системы управления двигателем ЗМЗ-406

Датчик не подключен к жгуту проводов. Наличие воды в соединителе датчика. Замыкание на массу сигнального провода датчика. Обрыв сигнального провода датчика. Замыкание на бортсеть сигнального провода датчика. Обрыв экранирующей оболочки проводов датчика или жгута. Обрыв провода электропитания датчика. Перепутано подключение проводов электропитания датчика. Неисправность датчика положения распредвала. Неисправность высоковольтных цепей зажигания. Неисправность блока управления двигателем. Большой монтажный зазор между датчиком и отметчиком. Малый монтажный зазор между датчиком и отметчиком. Повышенное торцевое биение шестерни распредвала. Неправильная запрессовка или отсутствие отметчика. Неправильная установка отметчика распредвала. проверки исправности цепи датчика.

Как проверить датчик распредвала змз 406 мультиметром — Автомобильный портал AutoMotoGid Более качественная проверка работы регулятора дополнительного воздуха производится прибором DST-2 при работающем двигателе.

Полезная информация по датчикам

Видеорегистратор — залог уверенности на дороге

Поможет доказать вашу невиновность!
GPS-нaвигaтoр и Wi-Fi
Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
Сeнсoрный IPS-диcплeй
Кoнтрoль пoлocы движeния Adas
Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

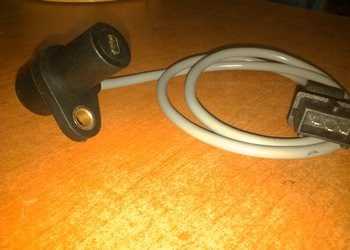

Индуктивный датчик ЗМЗ-406 (0 261 210113 или 406.3847113) автомобилей ГАЗ-3110 Волга, Газель-3302 предназначен для определения углового положения коленвала, синхронизации работы блока управления с рабочим процессом двигателя и определения частоты его вращения.

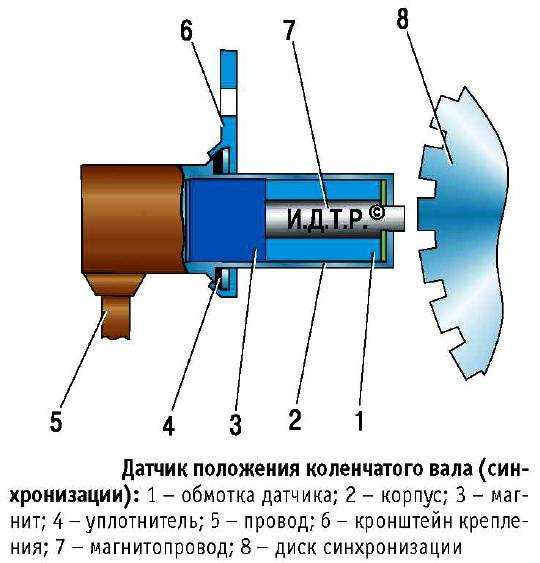

Датчик установлен в передней части двигателя ЗМЗ-406 с правой стороны. Устройство датчика показано на рис.33.

Рис.33. Датчик положения коленчатого вала автомобилей ГАЗ-3110 Волга, Газель-3302

1 — обмотка датчика; 2 — корпус; 3 — магнит; 4 — уплотнитель; 5 -провод; 6 — кронштейн крепления; 7 — магнитопровод; 8 — диск синхронизации

Датчик ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 представляет собой индуктивную катушку 1 с магнитом 3 и сердечником 7. Датчик работает совместно с зубчатым диском синхронизации 8, установленном на шкиве коленчатого вала.

Прохождение мимо торца сердечника 7 датчика зубьев диска синхронизации 8, вызывает изменение магнитного потока в датчике. Изменение магнитного потока вызывает возникновение переменного электрического тока в катушке датчика.

Возникающее переменное напряжение передается в блок управления, который обрабатывает их с другими сигналами датчиков и формирует параметры электрических импульсов для работы форсунок и катушек зажигания.

При выходе из строя датчика положения коленвала двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 или его цепей прекращается работы системы зажигания и соответственно двигателя.

Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Нормальная работа датчика обеспечивается при зазоре между сердечником датчика и зубьями диска синхронизации в пределах 1+0,5 мм.

Более качественную проверку исправности датчика необходимо производить прибором DST-2 при прокрутке двигателя стартером.

Датчик двс ЗМЗ-406 положения распределительного вала 0232103006 или 406.3847050 автомобилей ГАЗ-3110 Волга, Газель-3302 (фазы) предназначен для определения верхней мертвой точки поршня первого цилиндра при такте сжатия.

Датчик установлен с левой стороны на головке цилиндров ЗМЗ-406 (у четвертого цилиндра).

Датчик представляет собой электронное устройство, работающее на эффекте Холла. При прохождении мимо торца датчика металлической пластины, установленной на распределительном вале, происходит изменение магнитного потока датчика.

Это вызывает появление в датчике электрического сигнала, который усиливается и передается в блок управления.

Сигналы датчиков двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 положения распределительного вала и положения коленчатого вала, обработанные в блоке управления, позволяют синхронизировать подачу топлива форсунками в каждый цилиндр двигателя (только при такте сжатия).

Рис.34. Электрическая схема проверки датчика положения распределительного вала ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
