Что такое датчик фаз газ 31105 406 двигатель

Устройство ДПРВ

Прибор часто называют датчиком фазы. Он находится справа в торцевой части блока головки цилиндров двигателя, если стоять напротив ветрового стекла. Крепится прибор одним болтом. ДПРВ представляет собой пластиковый цилиндр с ушком, в котором есть отверстие с бронзовым кольцом.

ДПРВ ЗМЗ 406:

Ушко делит цилиндрический корпус на две части, одна из которых входит в проём головки блока цилиндров, а вторая часть находится снаружи с кабелем и разъёмом на его конце. Внутри корпуса находится металлический сердечник в обмотке, то есть соленоид. К катушке двумя проводами подведено низковольтное питание (+ и –), третий провод соединён с сердечником. На разъём одета приёмная фишка с кабелем, соединённым с ЭБУ.

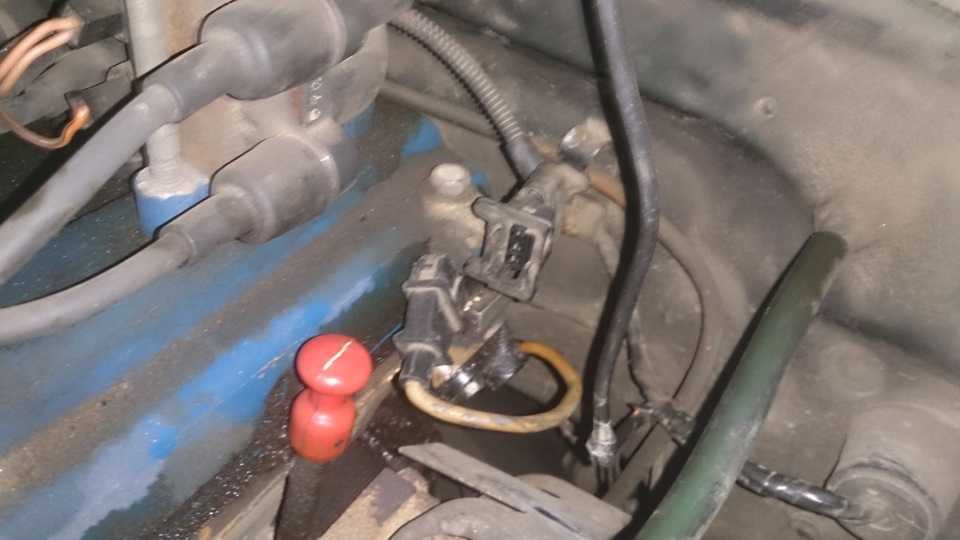

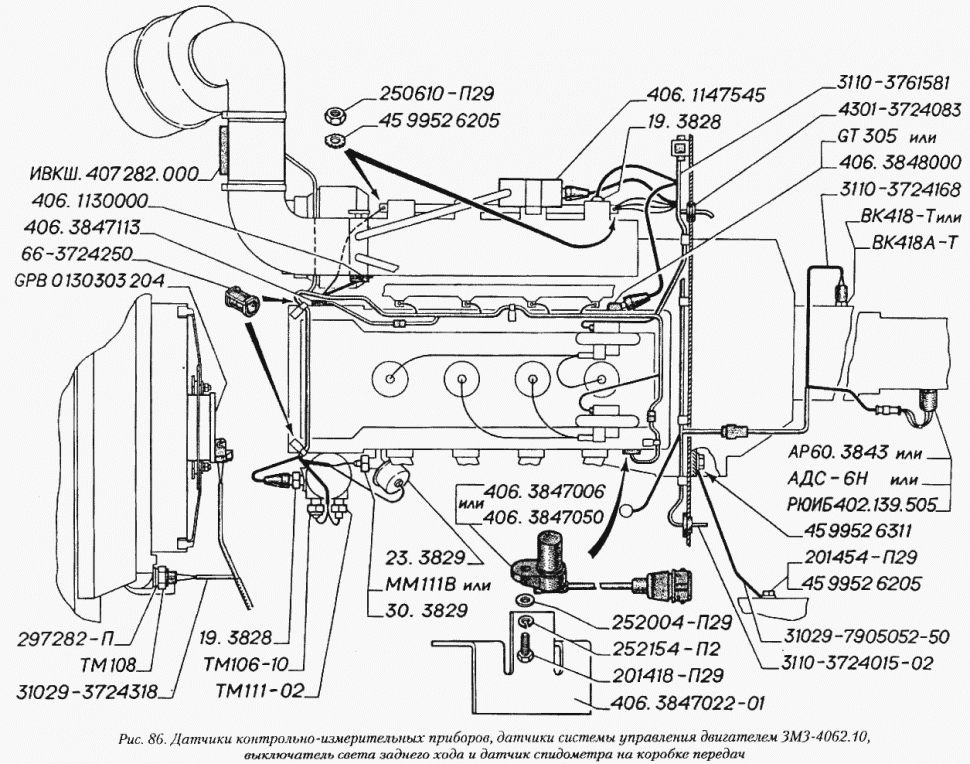

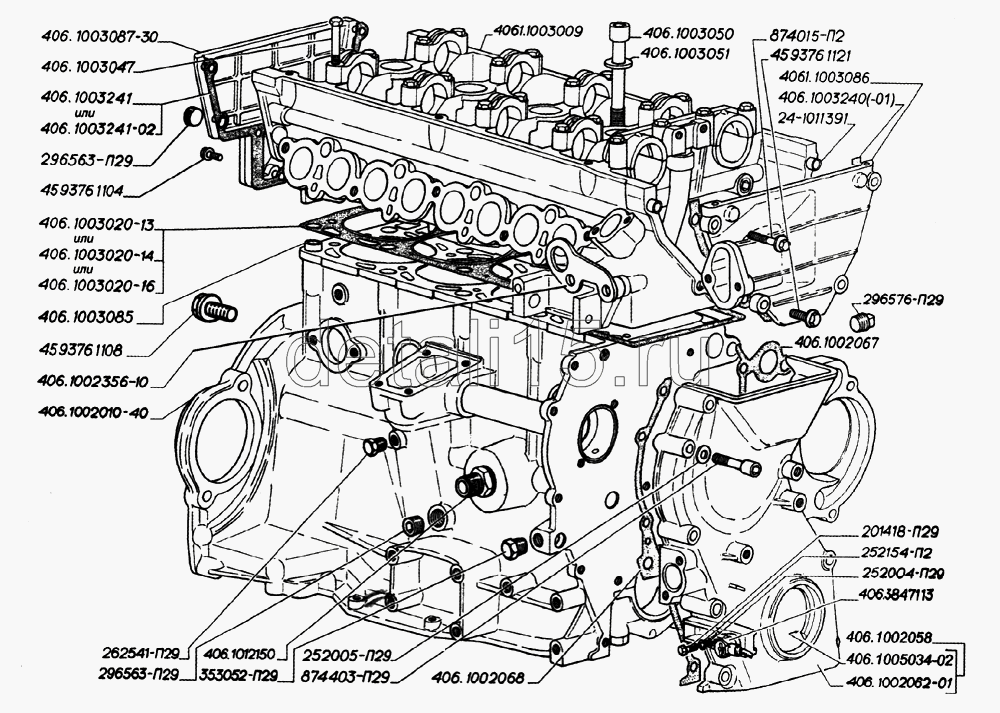

Местоположение ДПРВ:

Замена

Ремонт не помог, и вы решили заменить датчик фаз? Цена на оригинальную запчасть варьируется от 250 до 400 рублей. Стоимость зависит от магазина, выгоднее всего заказывать в Интернете. Перед покупкой удостоверьтесь, что датчик действительно оригинален, на нем нет посторонних надписей, сколов и потеков краски. Все это может выдать некачественную подделку.

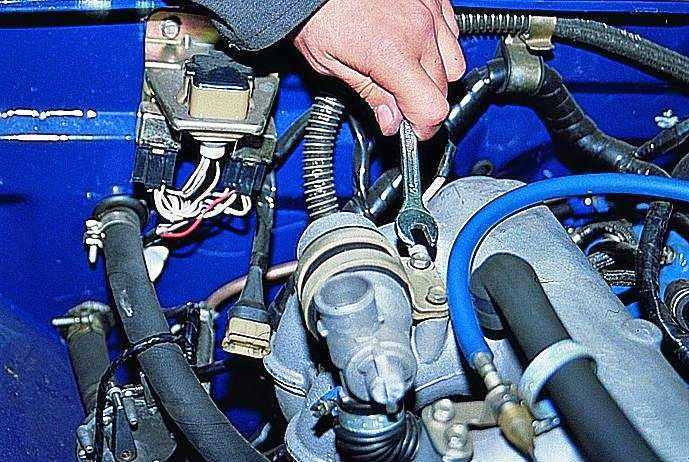

Деталь приобретена, и теперь нужно установить ее вместо старой. Чтобы произвести замену датчика фаз на УМЗ 4216:

Нажать на фиксатор жгута проводов системы управления двигателем и отсоединить его. Аккуратно демонтировать натяжной ролик привода вентилятора системы охлаждения.
От датчика фаз отсоединить колодку жгута проводов и вывести ее из держателя. Он закреплен на крышке ГРМ.
Используя шлицевую отвертку, снять все крепления, соединяющие крышку привода ГРМ и датчик фаз.
Извлечь элемент из гнезда и установить новый.
Повторить сборку механизма в обратной последовательности. Проверить его работоспособность, запустив двигатель.

Сама процедура занимает минимум времени и может быть выполнена самостоятельно. Но, если вы не уверены в своих силах и боитесь повредить другие элементы, лучше обратиться в салон. Услугу замены датчика распредвала предоставляет любая автомастерская.

Датчик фазы распределительного вала двигателя ЗМЗ-406 Евро-2 36.3847

Датчик фазы УМЗ 4216 представляет собой устройство, которое помогает очень многим отечественным водителям. Это связано с тем, что при производстве таких автомобилей, как Газели Бизнес, нашлось место двигателю УМЗ 4216. Где можно встретить Газель Бизнес? Пожалуй, практически всюду, ведь эти автомобили весьма разнообразны, даже если забыть о тюнинге, возможности которого почти безграничны. Грузовики и фургоны помогают и компаниям, и частным лицам перевозить самые разные грузы, от хлеба до дров, на любые расстояния. Автобусы и микроавтобусы перевозят пассажиров как в пределах города, там и от страны к стране. Конечно, не каждая Газель Бизнес обладает двигателем УМЗ 4216, но все же невозможно отрицать его распространенность. Далеко не каждый автовладелец стремится заменить его на другую модель.

В результате любые запчасти на двигатели УМЗ 4216 пользуются завидной популярностью, и датчик фазы не является исключением из правил. Это устройство предназначено для того, чтобы впрыски топлива проводились в подходящее время, которое зависит от состояния цилиндров. Датчик фазы УМЗ 4216 определяет то, в каком положении находятся цилиндры, и подает соответствующие сигналы. Когда поршень первого цилиндра проходит определенный выступ шестерни распределительного вала, подается определенный импульс.

Конечно, датчик фазы УМЗ 4216, как и любая часть двигателя, способен выйти из строя. Пока его работа не будет восстановлена, топливо впрыскивается в другом режиме, гораздо менее экономном и эффективном. Именно поэтому в случае появления проблем рекомендуется как можно быстрее произвести замену поврежденного устройства. Также рекомендуется не забывать отслеживать его состояние.

Снять датчик фазы УМЗ 4216 для профилактического осмотра или окончательной замены несложно, для этого не нужно быть профессионалом. Сначала следует снять натяжной ролик ремня привода вентилятора. Второй этап – отсоединение колодки жгута проводов от интересующего датчика, для чего нужно нажать на фиксатор. Затем следует вывести колодку проводов датчика из специального держателя. Наконец, остается только взять отвертку, избавиться от прикрепляющего датчик винта и наконец-то извлечь устройство. Вставить обратно новый или все тот же датчик ничуть не сложнее.

Компания «МИР 3302» осуществляет продажу всех возможных запчастей на автомобили Газель, в том числе датчиков температуры и фазы, предназначенных для двигателей УМЗ 4216. Мы гарантируем то, что любая запчасть, приобретенная у нас, будет оригинальной и в высшей степени качественной. Кроме того, мы можем похвастаться доступными ценами, идеальным сервисом и профессионализмом всех без исключения работников.

Как работает ДПРВ

Датчик фазы ЗМЗ 406 — это тот же датчик Холла. Название прибор получил от имени американского учёного, который в далёком 1879 получил патент на него. В основу работы прибора был положен принцип распределения противоположных зарядов по краям магнитопроводной пластины при вхождении в магнитное поле. При малейшем изменении интенсивности магнитного потока тут же менялась разность потенциалов на металлической пластинке.

Используя этот эффект и редкоземельные элементы, такие как германий, индий и кремний, только во второй половине прошлого века удалось создать микроконтроллеры, измеряющие изменения характеристик тока. К таким приборам относится ДПРВ. Его наконечник находится в непосредственной близости от головки распределительного вала с выступом. Как только — во время вращения вала — выступ появляется напротив наконечника, сердечник под воздействием электромагнитной индукции изменяет свой потенциал, о чём оповещает ЭБУ. Процессор, анализируя приходящий сигнал прибора, корректирует работу всех систем ДВС.

Назначение и принцип действия ДПКВ

Функция прибора определять позицию кардана движка в определенное время для компьютерного управления исполнительными устройствами и согласования функционирования системы газораспределения. Он служит для обеспечения образования импульсов от (60-2) зубьев диска, то есть помечает вращение кардана на секторные отметины. Угловой ход одного зуба, вместе с промежутком до следующего, равна 6o поворота коленчатого шпинделя. Он функционирует совместно с зубчатым кругом, размещенным на шкиве кардана. Круг имеет 60 зазубрин с пропуском в 2 целых выступа. Вырез на круге служит началом отсчета расположения коленвала. Начало 20-го (за вырезом) зубчика (Нумерация зубцов начинается от выреза по часовой стрелке) отвечает ВМТ первого или четвертого цилиндра.

Специфика действия датчика коленвала состоит в образовании ЭДС переменного тока синусоидального вида в его катушке при прохождении металлического зубчика круга с выступами возле его конца. Посредине выступа (его задний срез) нулевая амплитуда импульса. При прохождении выреза зубчатого круга прибор молчит. От этого места автомобильный компьютер начинает отсчет. Когда подходит 20 зазубрина круга синхронизации ЭБУ отмечает расположение поршней первого или четвертого горшков в ВМТ. Таким образом автомобильный компьютер знает что где располагается в движителе.

Поломка ДПКВ ведет к остановке движителя.

Артикул датчика распредвала

Артикул, от латинского слова. articulus (раздел, статья) – означает тип, род устройства, датчика. Он имеет цифровое или буквенное обозначение для кодирования раздела, подраздела, главы. В нынешнее время применяется как обозначение марки или его кода, применяемого в справочниках и каталогах запчастей агрегатов и узлов.

В каталогах, справочниках артикул датчика распредвала имеет обычно семизначный номер: 406.3847050. Первые цифры доточки означают модель базавогоавгрегата. Первые две цифры после точки оззначают номер группы изделия. Следующие две цифры кодируют номер подгруппы. Оставшиеся три последние цифры означают порядковый номер устройства (изделия).В нашем случаи – датчик распредвала.

Артикул (Каталожныйномер) помогает систематизировать выпускаемое изделие и оегче его находить среди ему подобных.

Каталожные номера (Артикулы) датчика распредвала для различных двигателей:

Для двигателей 406,409,4213 – 406.3847050, 406.3847050-06, ДФ-1, 25.3847, 36.3847, 24.3847, 49.3855, PG-3.1 0232103006
Для моторов 40904 УАЗ, 40524,40525 ГАЗ ЕВРО-3 – 40904.3847000, 0 232 103 048 “Cartronic”, Ref.0232103048 Ctr
Для движков 40911 УАЗ 452, УМЗ А-274 ГАЗ – BOSCH 0 232 103 097, 40904.3847000-01

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Проверка датчика

Датчик коленвала марки ЗМЗ 406 работает на основе эффекта Холла, устанавливается в торцевой части головки блока цилиндров. Информация о положении поршня при сжатии, которая поступает на ЭБУ, позволяет соблюдать последовательность впрыска топлива. Неисправность переводит в резервный режим работы всю топливную систему.

О необходимости проверки ДПКВ ЗМЗ 406 свидетельствуют следующие признаки:

снижение динамических характеристик;
обороты меняются по неизвестным причинам или «плавают» в холостом режиме;
физические нагрузки приводят к детонации;
включена лампа сигнализатора на панели приборов;
двигатель не запускается.

Перед тем как проверить датчик, следует осмотреть целостность корпуса, проводов, разъемов, а также удостовериться в отсутствии мусора, инородных деталей. Наличие механических повреждений указывает на неисправность. Если видимых повреждений не выявлено, проверку можно выполнить следующими способами:

Определение сопротивления обмотки. Несложный метод, который дает исчерпывающую информацию. Для проверки понадобится тестер-мультиметр, который необходимо включить в режим омметра. Для исправного ДПКВ полученное значение будет в диапазоне 800–900 Ом.
Путем измерения индуктивности. Данным способом можно воспользоваться, если мультиметр имеет встроенную функцию проверки индуктивности. Полученные значения должны быть в пределах 200–400 мГн.
Проверка осциллографом. Такой способ позволит получить полную информацию о состояние и работе датчика.
С помощью электрической схемы, которую можно собрать самостоятельно. Кратковременный сигнал светодиода при приближении металлического предмета свидетельствует об исправности.
Установить новый датчик и проверить работу двигателя.

Выбор способа диагностики зависит от наличия необходимого оборудования.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Назначение и принцип работы датчика распредвала 405, 406, 409, 4213, 4216 двигателя

Назначение датчика распредвала 405, 406, 409, 4213, 4216 двигателя состоит в определении положения выпускного распределительного вала. Поэтому данное устройство так и называется — датчик распредвала. Через положение распредвала с помощью этого датчика электронный блок управления определяет положение выпускных клапанов. А с помощью программы, заложенной в ЭБУ, определяет фазу впрыска и выпуска. Отсюда датчик распредвала имеет другое название — датчик фазы. Он помогает компьютеру движка определять фазу впрыска бензовоздушной смеси и выпуска отработанных газов. Он является своеобразным сенсором ЭБУ, с помощью которого тот следит за фазами работы цилиндров силового агрегата. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя работает совместно с отметчиком, расположенным на заднем торце выпускного распределительного вала.

Отметчик представляет собой загнутую металлическую пластину. Момент образования импульса в датчике распредвала соответствует проходу металлического отметчика возле его торца. Датчик положения распредвала 405, 406, 409, 4213, 4216 двигателя — это интегральное устройство со встроенным усилителем формирования сигнала.

По принципу работы существует три разновидности датчика распредвала:

С магнитом (индуктивного вида). Принцип работы данного вида датчика распредвала основан на возникновении ЭДС в магнитном поле прибора при прохождении возле его торца металлического зуба или отметчика. Подключение данных приборов обычно осуществляется двух контактной колодкой.
Эффект холла. Работа ДПРВ основана на возникновении магнитного поля при прохождении возле его торца металлического предмета (отметчика). После чего магнитное поле возбуждает электрический импульс, который принимается ЭБУ. На этом принципе созданы датчики распредвала на движках 406, 405, 409, установленных на автомобили УАЗ и Газель.
Световой эффект. Принцип работы данного типа датчика распредвала основан на приеме и преобразовании светового луча, который излучает источник.

Работа датчика положения распредвала 406-3847050 движков 405, 406, 409, 4213 основана на эффекте Холла (или магниторезистивного эффекта), создающий формирование ЭДС при изменении магнитного поля. Изменения магнитного поля происходят при прохождении металлического штифта-отметчика возле торца датчика. Далее мостовая схема усиливает полученный сигнал и отправляет его на управляющий компьютер авто.

При поломке этого устройства ЭБУ переводит работу движителя из распределенного фазированного впрыска топлива в распределенный пара фазный впрыск.

Видео — датчик распредвала, его назначение, принцип действия, место расположения:
