Проверка и замена регулятора напряжения на генераторе lada granta

Где находится регулятор напряжения на приоре

Наверняка, очень многие приороводы сталкивались с такой проблемой. Обрисую ситуацию. Еду как-то поздно вечером и замечаю, что при переключении передачи тускнеет ближний свет. Совсем ненадолго, через секунду-две выравнивается. Переключился на щитке приборов на показания вольтметра. Все в порядке, 14.2В, газанул до 3000 оборотов и наблюдаю картину, при падении оборотов до холостых напряжение падает до 12.4В, свет фар тускнеет, затем постепенно становится ярче, напряжение снова 14.2В. Поездив так пару дней, почитав мурзилку, узнал, в чём может быть проблема. В щётках. Генератор у меня стоит КЗАТЭ 115А. Посмотрел каталожный номер реле-регулятора и поехал покупать.

Далее замена. Вот где я хапнул горя, изорвав руки в кровь и проклиная АвтоВАЗ… К генератору подобраться оказалось непросто, да еще и на улице -14, холодно. Ну да ладно, приступаем, значит. Скинул клемму с АКБ, снял корпус воздухана, открутил крепление трубки кондея, этого оказалось достаточно, как мне показалось, чтобы засунуть туда руку.

Снятие регулятора напряжения и щеткодержателя генератора на автомобиле Лада Приора производят для замены в случае выхода из строя. Ремонтные работы можно проводить без демонтажа генератора, но для наглядности, процесс будет показан на снятом. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь необходимо обесточить автомобиль, отсоединив клемму минус от аккумуляторной батареи.

• От вывода D+ генератора отсоединяем разъем с проводом.

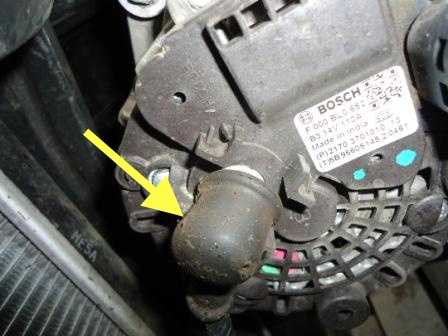

• После чего снимаем резиновый защитный чехол с контактной шпильки.

• Сняв чехол, откручиваем гайку и снимаем со шпильки клемму провода.
• Теперь откручиваем гайку крепления клеммы цепи возбуждения генератора.

• Снимаем со шпильки клемму цепи возбуждения.
• Откручиваем гайки крепления защитного чехла генератора.

• Снимаем кожух.
• Откручиваем три гайки крепления корпуса регулятора напряжения.

• Теперь откручиваем винт крепления клеммы D+ к шине регулятора.
• И снимаем выпрямительный блок с генератора.

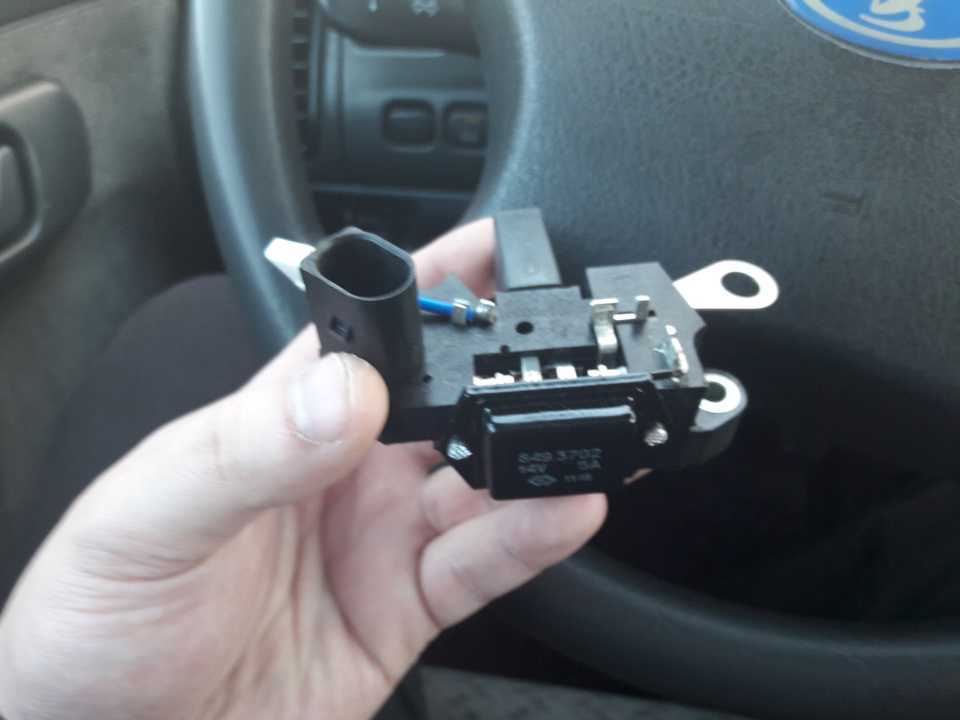

Перед установкой нового, проверьте легкость перемещения щеток в щеткодержателе, а так же величину их выступания, которая должна быть не менее 5 мм.

Добро пожаловать! Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание! Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

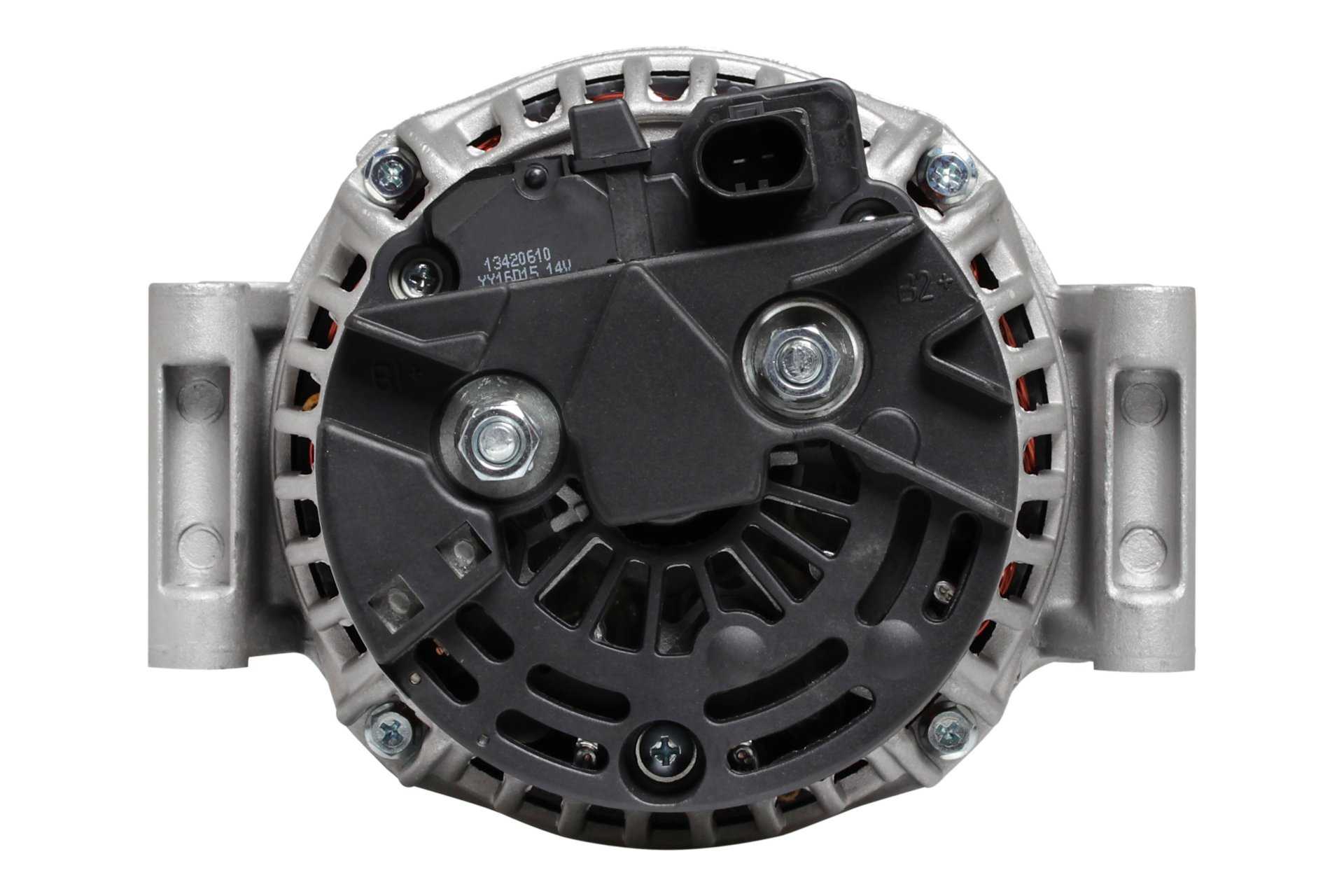

Где находится регулятор напряжения? Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Когда нужно менять регулятор напряжения?

Замена генератора на авто с 16-клапанным двигателем

Демонтаж и последующая установка устройства на модификации Гранты с 16-клапанным силовым агрегатом имеют свои особенности: есть натяжитель ремня. Поэтому порядок действий по снятию и монтажу несколько усложняется. Как и в предыдущем случае, понадобится стандартный набор инструментов, а перед началом работ отсоединяется минусовая клемма АКБ. Необходимо демонтировать защиту двигателя, если таковая имеется. После этого можно приступать к снятию агрегата, выполнив следующие действия:

1. Отсоединить колодку проводов от генератора.
2. Убрать колпачок, закрывающий питающий провод.
3. Ключом на «10» отвернуть гайку, которой удерживается наконечник провода.
4. Ключом на «13» ослабить гайку планки для натяжения.
5. Ослабить ремень путем откручивания регулировочного болта влево.
6. Убрать генератор вправо и извлечь ремень.
7. Открутить болт регулировки до конца и вынуть его.
8. Демонтировать планку для натяжения.
9. Открутить гайку крепления снизу.
10. Извлечь втулку и вынуть болт, удерживающий нижнее крепление.
11. Извлечь генератор.

Для монтажа проделать все действия, начиная с конца, затем натянуть ремень.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

Доброго времени суток, дорогие друзья!

Появилась «безумная идея», так как это не род моей деятельности, проверить регулятор напряжения генератора.Учитывая, что делаю это в первый раз, то в конце записи изложу вопросы … .

И так, в генераторе моего автомобиля стоит регулятор напряжения фирмы BOSCH 1197311557 ( заменителей много, TRANSPO IB545 в том числе ).Нашёл схему — как регулятор задействован в системе эл. оборудования автомобиля:

При помощи «метода тыка», нашёл метод ( как его подключить ), для проверки в гаражных условиях.Только при таком подключении, мне удалось добиться работы ( свечения ) лампы:

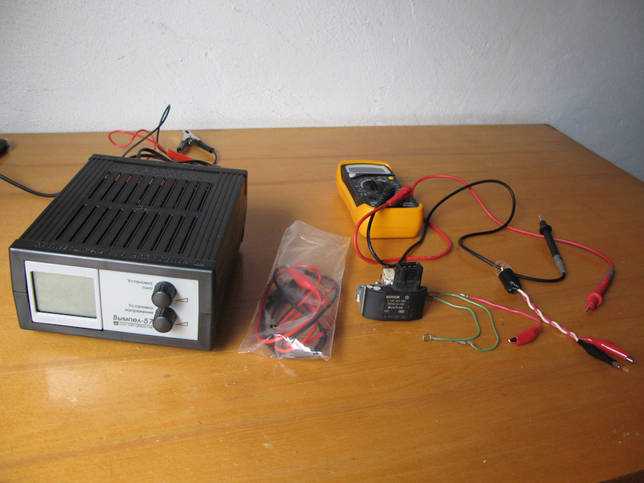

Приготовил всё необходимое, из того, что нашлось в гараже.— Паяльник с принадлежностями для пайки.— Провода.— Лампочку.— Зажимы ( крокодилы ).— Зарядное устройство ( с функцией регулируемого блока питания ). Взял у знакомых.— Регулятор напряжения.— Мультиметр.— Тонкие провода на щётки, так как показалось, что крокодилы очень сильно сжимают графитовые щётки.Вообщем, получился такой набор:

Смотрим в TIS, читаем, регулятор постоянного напряжения … — 14,3 вольта:

Исходя из этого, предполагаю, что если напряжение отключится ( лампа не будет светить ) после 14,3 вольта, то регулятор напряжения в идеале.И так, как говорится — «ближе к телу».Подключаем — всё по схеме:

Включаем зарядное устройство, устанавливаем напряжение 12 вольт:

Постепенно прибавляем напряжение.В процессе:

После превышения напряжения в 14,3 вольта, лампа уже не светила:

Поднимаем напряжение дальше, лампа не светится:

Поднял напряжение до 17 вольт ( наверное погорячился ), лампа не светится:

При уменьшении напряжения ( в обратном порядке ), лампочка засветилась при достижении 14.3 вольта ( плюс, минус 0,01 вольта. «Поймать» такой момент сложновато — на данном «оборудовании». ).

Вроде бы, как всё хорошо, можно сказать, что регулятор в идеале. Но, … .А теперь вопросы:— При достижении напряжения в 14,28 вольта, и до отключения лампы в 14,3 вольта, лампочка светится тускло и «мерцает». Это нормально, или в чём-то проблема ( в самом регуляторе, или неправильно подобрана лампа — её мощность ( 12 V, 10 W )?— Лампа светится тускло ( при напряжении — 12.0 вольт ). В чём причина?— Может что-то перемудрил с подключением?

Вот, как-то так.Может, кто-то ( профессионал — по проверке реле регуляторов ) поправит мои действия.Буду признателен, и учту Ваши рекомендации ( на будущее ).

Когда реле напряжения ломается, появляются проблемы в работе электрооборудования. Причин, вызвавших сбой в регуляторе напряжения, может быть много, но самая распространенная из них – выкипание электролита в аккумуляторе. Регулятор напряжения (РН) ремонту не подлежит, его просто меняют на новый. Однако прежде чем его сменить, нужно убедиться, что неисправен именно он. Проверить реле-регулятор генератора можно самостоятельно.

Генератор Лада Гранта – проблемы и пути их решения

Автомобили Лада Гранта сравнительно недавно появились на наших дорогах, однако, к великому сожалению, многие владельцы данного образца российского автопрома уже успели заметить наличие многих хронических «болячек» среди которых одной из наиболее неприятных является низкая надежность штатного генератора Лада Гранта.

Как всегда наиболее верным методом решения проблемы является, одновременно, наиболее радикальный. В данном случае подразумевается замена генератора 9402.3701 на более надежное и совершенное изделие, например, на 110 Амперный генератор фирмы Bosch. Подобная модернизация не требует внесения конструктивных изменений ипоможет на долгие годы избавиться от неполадок, связанных с электроснабжением, хотя следует признать, что такая доработка обойдется недешево.

В качестве превентивной меры можно несколько усовершенствовать систему генерирования энергии на Лада Гранта путем замены на ней явно неудачного кронштейна и, в данном случае, можно посоветовать установить кронштейн Лада Калина, имеющий в своем составе специальный ролик для регулировки натяжения ремня. Несмотря на свою внешнюю незначительность, такая простая доработка позволяет значительно продлить сроки службы подшипников генератора.

Впрочем, если есть желание и некоторые навыки практической работы, то вполне реально осуществить ремонт генератора Лада Гранта своими руками.

Регулятор напряжения генератора Лада Гранта – проверка и профилактика

• Для проверки работоспособности регулятора необходимо отвернуть резиновый чехол и соединить «плюсовой» провод воль, соответственно минусовой провод «бросаем» на корпус генератора;
• Запускаем двигатель и включаем какую-либо значительную нагрузку (например, фары);
• Примерно через пятнадцать минут работы двигателя и выхода на устойчивые средние обороты, выполните замер напряжения, которое должно быть в пределах 14,4-15,1В;
• Исправность конденсатора проверяется мегомметром или тестером со шкалой измерения от 110 Мом, при этом, щупы прибора подсоединяются непосредственно к его клеммам. В момент подключения прибор должен демонстрировать бесконечное сопротивление, затем сопротивление уменшается и снова начинает стремиться к бесконечности;
• У снятого регулятора контролируется плавность перемещения щеток, а также степень их истирания – щетки должны выступать не менее чем на 5 мм, в противном случае щетки меняют в сборе с щеткодержателем;
• Кроме всего прочего рекомендуется проверить общую работоспособность щеточного узла, для чего к щеткам подсоединяется контрольная лампа, а между клеммой и массой щеткодержателя подается напряжение 12В — контрольная лампа должна засветиться, а при увеличении напряжения до15-16В – погаснуть. При нарушении указанной логики работы регулятор необходимо заменить.

Реле регулятор на калине

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Причины неисправности

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

1. Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
2. Износ . Как и любая деталь в автомобиле реле регулятора может износиться.
3. Стёрлись щётки .

Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

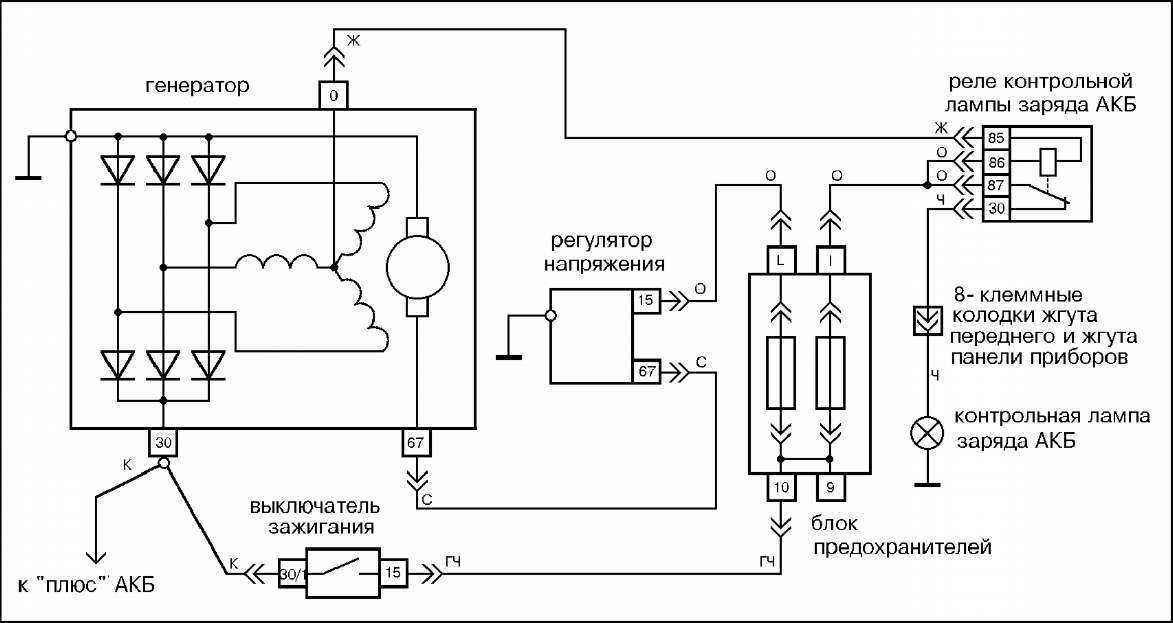

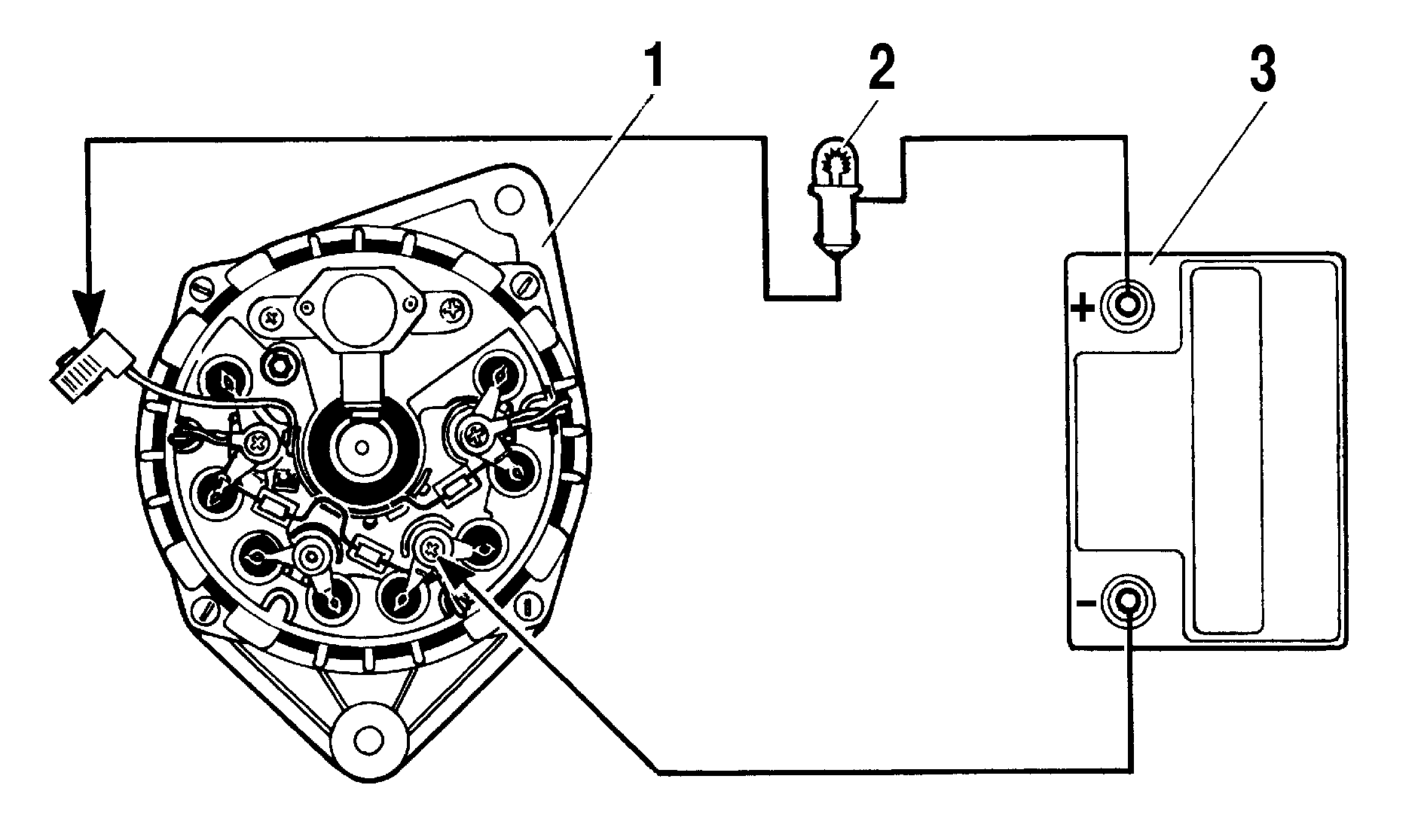

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

1. Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
2. Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

1. Снимаем «клемму-минус».
2. Для замены реле придется демонтировать генератор.

Добро пожаловать!Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание!Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Где находится регулятор напряжения?Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).

Замена регулятора напряжения гранта

Проверка и замена регулятора напряжения Лада Гранта

Для того чтобы убедиться в исправности регулятора напряжения выключите, все потребители кроме фар дальнего света и измерьте напряжение на выводах аккумулятора.

Оно должно быть в пределах 14,4 – 15,1 В, при оборотах двигателя 3000 мин -1 .

Если напряжение отличается от указанного, регулятор необходимо заменить.

Снять щеткодержатель с регулятором можно, не снимая генератор с автомобиля.

1. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

2. Отсоединяем колодку жгута проводов от генератора.

3. Снимаем защитный резиновый чехол…

…и торцовым ключом на 13 мм отворачиваем гайку крепления наконечников проводов к выводу «В+» генератора.

4. Снимаем наконечники двух проводов с контактного болта.

5. Освобождаем три пружинных фиксатора крепления кожуха выпрямительного блока (показано на снятом генераторе) и снимаем кожух с генератора.

6. Отсоединяем колодку провода регулятора напряжения от вывода выпрямительного блока

7. Торцовым ключом на 8 мм отворачиваем два болта крепления регулятора напряжения

8. Рожковым ключом на 12 мм отворачиваем гайку контактного болта

9. Отсоединяем вывод от контактного болта и снимаем регулятор напряжения

Устанавливаем регулятор напряжения в последовательности, обратной снятию.

Перед установкой регулятора напряжения, находящегося в эксплуатации осматриваем щетки, убеждаемся в их подвижности.

Если щетки обломаны или сильно изношены (выступают из щеткодержателя не более чем на 5 мм), либо их подклинивает в щеткодержателе, регулятор необходимо заменить.

Выбор генератора

Стоит рассмотреть три наиболее часто встречающихся варианта данного устройства, которые проверяли эксперты.

Bosch

Оригинальный узел, заявленная токоотдача 110 А. Соответствует всем требованиям АвтоВАЗа, не греется. Со стороны щеточного узла слышен повышенный шум.

Основной минус – высокая стоимость.

ELTRA

Генератор, выпускаемый в г. Ржев («Прамо-Электро») показывает стабильные параметры, отвечающие требованиям АвтоВАЗа. Посторонних шумов нет, температура нагрева в норме. Отличается наличием монолитного кронштейна крепления, что гарантирует повышенную жесткость конструкции.

Токоотдача – 125 А. ELTRA можно смело рекомендовать в качестве альтернативы Bosch.

КЗАТЭ

Выпускается в Самаре, заявленная токоотдача 115 А. На высоких и средних оборотах генератор соответствует норме.

Однако эксперты данное изделие «не жалуют»: у КЗАТЭ низкая токоотдача на холостых оборотах, т. е. при большой нагрузке вольтаж падает. К тому же слышны посторонние шумы, да и цена высокая.

Где находятся щетки генератора на Ладе Гранте

На автомобилях Лада Гранта щетки преобразователя расположены с тыльной стороны генератора в корпусе реле-регулятора.

Учитывая особенности конструкции кузова, для снятия щеток демонтируйте преобразователь со штатного места, закрепите его на поверхности верстака.

Ресурс эксплуатации генератора и его комплектующих

В соответствии с данными инструкции по эксплуатации техническим средством, генератор подлежит осмотру на каждом втором ТО. Замена оборудования проводится по мере выхода из строя.

Средний срок эксплуатации преобразователя составляет 75 – 85 тыс. км. При условии умеренных нагрузок, температурных режимов, неагрессивного стиля вождения ресурс увеличится на 10 – 15%.

Несвоевременная замена комплектующих приводит к снижению силы тока в цепи, неработоспособности ряда агрегатов, приборов, оптики. В ночное время суток, в условиях ограниченной видимости, это приводит к аварийной ситуации.

Характерные признаки износа элементов преобразователя на Ладе Гранте

• затрудненный пуск силового агрегата;
• тусклый, мерцающий свет автомобиля;
• на приборной панели машины систематически горит индикатор желтого цвета, оповещающий о неисправности в системе электропитания;
• процесс вращения ремня сопровождается характерным свистом;
• запах горелого в области расположения ремня приводных механизмов;
• звонкий, металлический звук из-под капота;
• электрический гул, вой.

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

• номинальное напряжение – 14 В;
• максимальная сила тока – 115 А;
• частота вращения вала – 1200 об./мин. (без нагрузки);
• частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

Обзор и установка трехуровневого регулятора напряжения на LADA

Одной из популярных доработок среди владельцев автомобилей LADA считается установка выносного трехуровневого регулятора напряжения (ТРН). Расскажем про его назначение и как его установить своими руками.

Для чего нужен

Нагрузка на бортовую сеть автомобиля меняется в широких пределах. Зависит это от разных факторов, например, от времени года (температуры) и от источников потребления. Низкое напряжение приводит к недозарядке аккумулятора, что сокращает его срок службы. Выносной трехуровневый регулятор напряжения позволяет переключать уровень напряжения зарядки аккумулятора по желанию (например, минимум 13,6В; максимум 14,7В).

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь	673.3702

Инструкция по установке и подключению

Для автомобилей Lada (кроме Vesta, XRAY), автор фото :

1. Снять генератор.

2. Снять пластиковый кожух генератора. Для этого сначала следует отсоединить провод возбуждения генератора. Затем отвернуть гайку со шпильки (ключ «на 10») и отвести силовой провод в сторону. Далее, отстёгиваются 3 защелки на пластиковом кожухе.

3. Снять штатный регулятор напряжения с генератора. Для этого выкрутить два винта (ключ «на 8») и отсоединить провод.

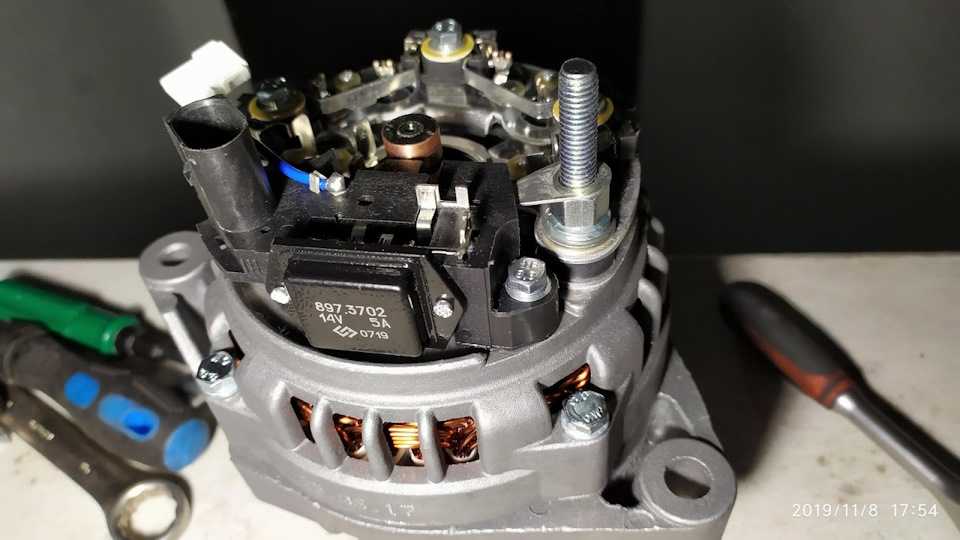

4. Установить трехуровневый регулятор напряжения на генератор вместо штатного.

5. Вывести 2 провода для модуля управления. Сам модуль следует крепить в условиях уверенного контакта с «массой» и как можно дальше от вероятности попадания влаги. Например, на шпильку вблизи правой фары.

Для автомобилей Lada Vesta, XRAY (с генератором Valeo TG12C209).

Этот генератор не отличается от прошлых, отличие только в регуляторе напряжения. Он общается с ЭБУ двигателя по «lin» интерфейсу. Задача этого «lin» — не давать потерь приёмистости на мощностных режимах. Установив ТРН мы отрезаем возможность контролировать регулятор с помощью ЭБУ!

Для этого генератора пока нет готового решения в виде ТРН, поэтому конструкцию придется дорабатывать.

1. трехуровневый регулятор напряжения (артикул 67.3702-01)
2. колодка 2-контактная 904576 NORD YADA
3. регулятор напряжения генератора (оставить штатный (если живые щетки) или ARV1103AD)
4. провод для питания регулятора (2 метра)

2. Снять регулятор напряжения, открыть крышку и вычистить все из под неё. Установить крышку обратно.

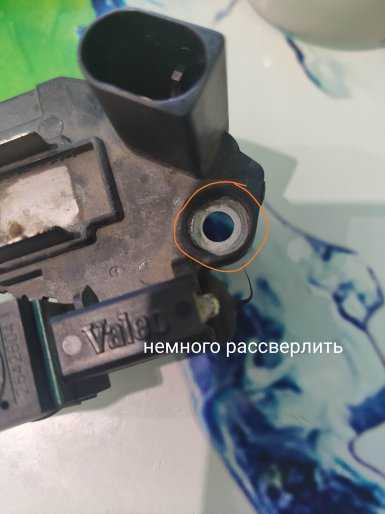

3. Изолировать минусовую щётку от «массы» (например, рассверлить минусовой выход, подложить шайбы). Нужно полностью исключить контакт регулятора с генератором.

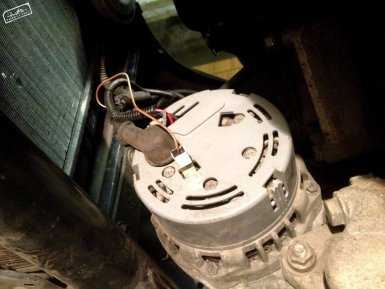

4. Припаять разъём «мама» к щёткам.

5. Припаять разъём «папа» к 3-х уровневому регулятору. Также к плюсовому выходу подключить дополнительно провод, который нужен для питания регулятора и ротора.

• Выход «Ш» на регуляторе — к минусовой щётке.
• Выход «+» — к плюсовой щётке.

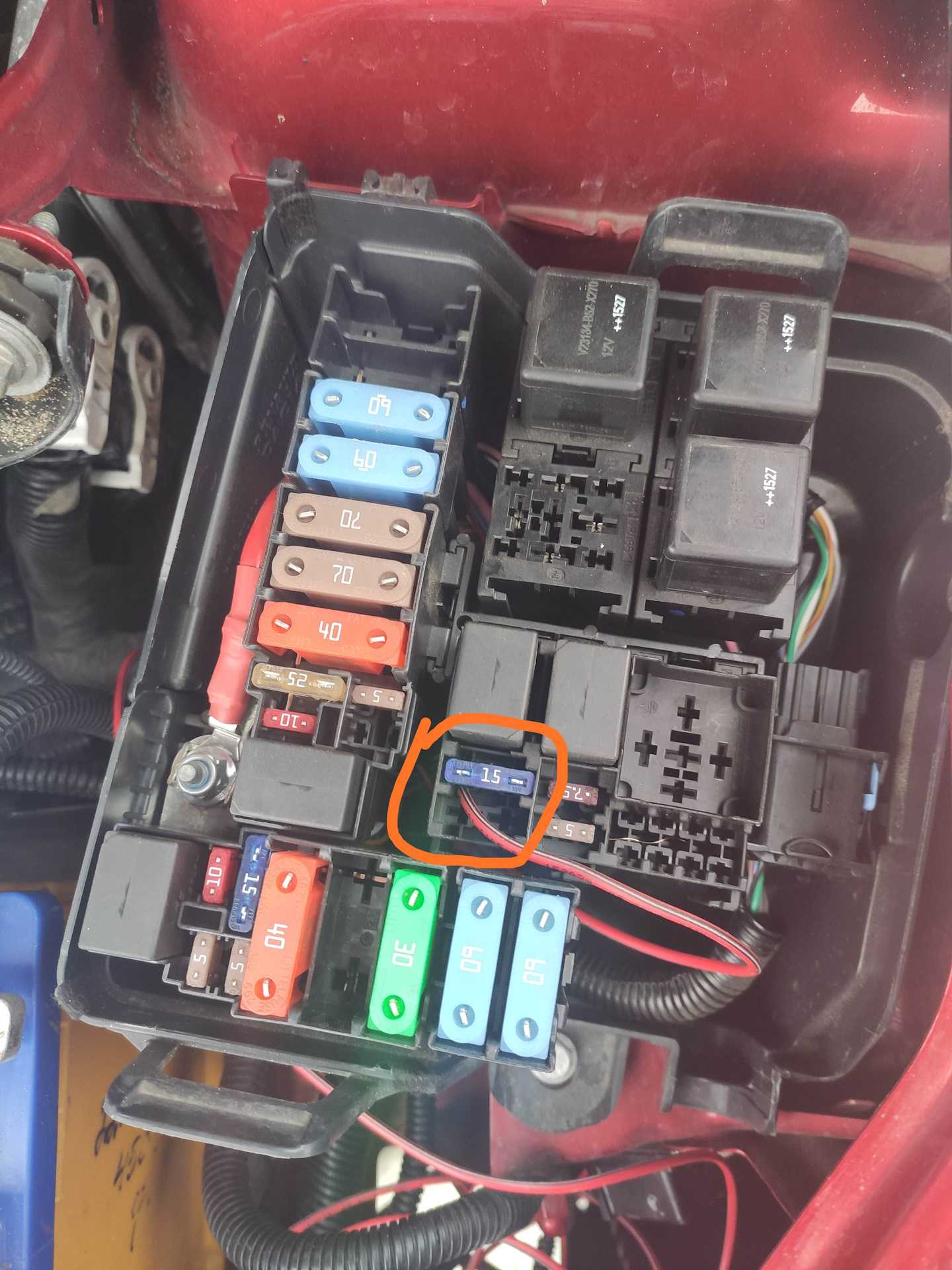

На выход «+» нужно подать 12В, которые появляются при включении зажигания:

Проверяем работу

Как использовать режимы:

• Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
• Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
• Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

голоса

Рейтинг статьи

Общая информация

Генератор призван трансформировать получаемую от коленвала механическую энергию в электрическую. Также он предназначен для зарядки АКБ, одновременно выступая в качестве источника питания для всего электрооборудования автомашины.

Данный агрегат состоит из шкива, кожуха, стяжного болта, вывода на «В+» и разъема «L», а также передней и задней крышек. Каждый генератор снабжается диодным мостом и блоком по регулировке напряжения, работающими параллельно с аккумулятором. Именно благодаря указанным элементам происходит преобразование переменного тока в постоянный, а на выходе электроток получает необходимое напряжение.

К основным составляющим генератора относят находящийся в неподвижном положении статор и ротор, который приходит в движение от коленвала. Ротор отделяется от статора прослойкой воздуха, к их основным рабочим элементам относят обмотку и магнитопровод, все прочие элементы призваны обеспечить нужный уровень жесткости, охлаждения и др. Статор закрепляется на крышке генератора, заднюю часть крышки закрывают кожухом из пластмассы, а роторный вал вращается в 2 устанавливаемых в крышках подшипниках. Статор включает в себя соединяемые с выпрямительным блоком трехфазные обмотки, диоды же запрессовываются в 2 подковообразных держателя.
