Ремонт реле регулятор генератор своими руками

Выносной регулятор

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

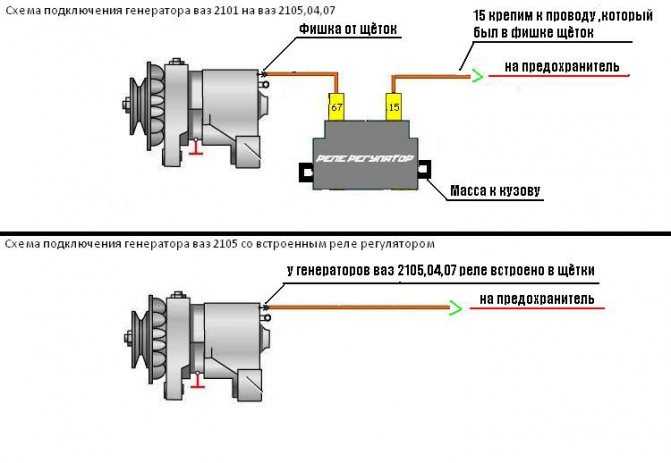

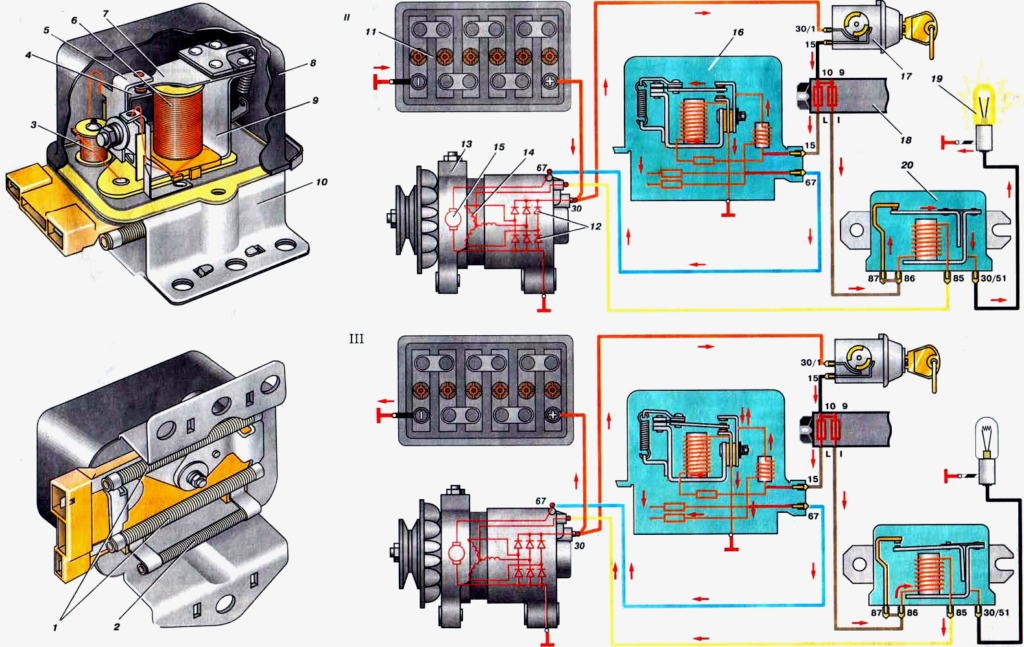

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Как проверить реле регулятор? — Diodnik

Лирическое вступление. В один прекрасный воскресный день мой старенький Опель вымотал мне все остатки нервов. Генератор не дает зарядку, а все пляски с бубном в дороге закончились возвращением домой на практически посаженном аккумуляторе. Вскрытие генератора выявило критический износ одной из щеток. Хитрое реле регулятор имеет несъемные щетки, а цена нового оригинального реле-регулятора составляет примерно половину цены б/у генератора в сборе. Принято было решение попытаться как-то заменить щетки на реле регуляторе, но для начала нужно убедиться, что реле регулятор исправно. На нашем сайте уже публиковали статью, как проверить реле регулятор генератора ВАЗ, но тут иномарка, реле выглядит немного по-другому и может сбить народ с толку, но принцип проверки останется тот же.

Как проверить реле регулятор?

Для проверки реле регулятора нам понадобится блок питания с возможностью регулировки напряжения в диапазоне от 10 до 16 В, небольшая лампочка и пара соединительных проводов.

Подключаем наш реле регулятор согласно схеме.

Выставляем на блоке питания 10 В и постепенно его подымаем до 14 В.

При напряжении 14 — 14,5 В реле регулятор начнет ограничивать ток и лампочка будет гореть очень тускло, а при напряжении выше 14,5 В должна полностью погаснуть. Некоторые реле регуляторы рассчитаны на напряжение 14,3 В или 14,0 В; у них будет отсечка согласно напряжению указанному на корпусе производителем.

Видео, как проверить реле регулятор?

Вот так не хитро выглядит процесс проверки вживую:

Схема проста как мир, но тем, кто столкнулся с проверкой реле регулятора на иномарке впервые, может помочь. Если лампочка светиться при напряжении выше 14,5 В, то скорей всего такое реле регулятор неисправно.

comments powered by HyperComments

diodnik.com

Как проверить совмещенное реле

Например, рассмотрим регулятор машины ВАЗ 2110. Чтобы проверить, работает ли реле, надо собрать такую схему, как на рисунке.

Реле регулятор ВАЗ 2110 — 37.3701:

• 1 — аккумуляторная батарея;
• 2 — вывод «масса» регулятора напряжения;
• 3 — регулятор напряжения;
• 4 – вывод «Ш» регулятора;
• 5 — вывод «В» регулятора;
• 6 — контрольная лампа;
• 7 — вывод «Б» регулятора напряжения.

Рекомендуем: Почему двигатель не заводится если стартер крутит

При сборке такой схемы со стандартным напряжением 12.7 Вольт, то лампочка должна просто светиться.

Если напряжение регулятора поднять до 14-14.5 Вольт, то лампочка должна потухнуть. Если лампочка не погасла при таком высоком напряжении, значит регулятор неисправен.

Принцип работы

Регулятор напряжения автогенератора предназначен для поддержания напряжения бортовой сети в необходимых пределах при любом режиме работы и различной частоте вращения генератора, изменении нагрузки и перепадах внешней температуры. Также он способен выполнять дополнительные функции – защищать генератор от перегрузок и аварийного режима работы, автоматически подключать к бортовой цепи обмотки возбуждения или систему сигнализации аварии генератора.

Работа любого регулятора напряжения основана на одном и том же принципе, и определяется следующими факторами:

1. Частотой оборотов ротора.
2. Силой тока, которую генератор отдает в нагрузку.
3. Показателем магнитного потока, которую создает ток обмотки возбуждения.

Более высокие обороты ротора определяют повышение напряжения генератора. Рост силы тока на обмотке возбуждения делает сильнее магнитный поток, и одновременно напряжение. Любой регулятор напряжения стабилизирует его за счет изменения тока возбуждения. При росте или снижении напряжения, регулятор понижает или повышает ток возбуждения, регулируя напряжение в необходимых пределах.

Сам реле-регулятор представляет собой электронную схему с выходами к графитным щеткам. Его устанавливают как в самом корпусе генератора рядом со щетками, так и вне его, и тогда щетки крепятся к щеткодержателю.

Использование ограничителя тока

Для защиты генератора от перегрузок применяется ограничитель тока. В состав входит катушка и сердечник с обмоткой, а также обмотка сопротивления, ярмо и якорь с контактами, как и в других составляющих устройствах. Принцип работы устройства совпадает с регулятором напряжения, когда вся нагрузка генератора пропускается через обмотку ограничителя.

Общую нормальную работу реле-регулятора можно определить с помощью амперметра, расположенного на щитке приборов и по состоянию самого аккумулятора. Если на амперметре постоянно видно большое значение зарядного тока, несмотря на то, что аккумулятор находится в хорошем состоянии, это означает, что реле-регулятор напряжения работает при повышенном напряжении.

Источник

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

• аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
• генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

• при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
• электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
• в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

• подстройка тока в обмотке возбуждения
• выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
• отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Регуляторы напряжения: классификация, структурная схема, основные параметры.

Определение 1

Регулятор напряжения – это устройство, которое позволяет изменять величину электрического напряжения на выходе посредством воздействия на органы управления.

Регулятор напряжения может быть стабилизированным и нестабилизированным. В состав стабилизированного регулятора напряжения кроме самого регулятора напряжения входит стабилизатор напряжения. Регуляторы могут использоваться отдельно или в составе электронных устройств. Регуляторы напряжения классифицируются по своей конструкции и делятся на:

1. Реле-регуляторы (вибрационные регуляторы).
2. Транзисторные регуляторы.
3. Контактно-транзисторные регуляторы.

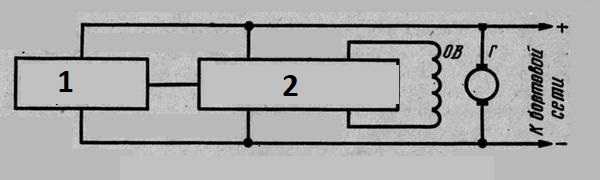

Пример структурной схемы регулятора напряжения изображен на рисунке ниже.

Рисунок 1. Структурная схема регулятора напряжения. Автор24 — интернет-биржа студенческих работ

Здесь: 1 — измерительный элемент; 2 – усилительно-исполнительный элемент.

К основным параметрам регуляторов напряжения относятся:

1. Электрический ток пуска.
2. Номинальное питающее напряжение.
3. Постоянный электрический, который потребляется нагрузкой.
4. Выходное напряжение переменного электрического тока.
5. Выходное напряжение постоянного электрического тока.
6. Максимальная мощность нагрузки.
7. Коэффициент полезного действия.

Принцип работы регулятора напряжения генератора

Генератор – один из наиболее консервативных узлов автомобилей. Разработанная в середине 60-х годов схема осталась практически неизменной вплоть до наших дней за исключением элементной базы.

Схема

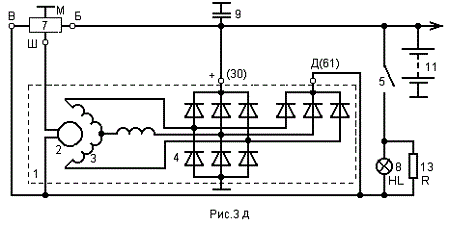

В общем виде схему автомобильного генератора можно изобразить так:

Она содержит следующие основные узлы:

• выпрямительный мост 5 и 6;
• выпрямительный мост питания реле-регулятора 7;
• реле-регулятор 11;
• щетки обмотки возбуждения 10;
• обмотка возбуждения (якорь) 9;
• обмотка статора 8;
• индикаторная лампа 4;
• аккумуляторная батарея 3;
• контактная группа замка зажигания 1;
• конденсатор 2 (может отсутствовать).

Общий принцип работы генераторов переменного тока придумал гениальный Тесла. Постоянный ток через обмотку возбуждения индуцирует магнитное поле. Во время вращения катушки возбуждения (якоря) внутри обмотки статора в последних генерируется переменное напряжение.

Это напряжение преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленное напряжение заряжает аккумуляторную батарею.

Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

Какую функцию выполняет реле-регулятор? По существу, он является усилителем с обратной связью. То есть, как только повышается напряжение, его схема уменьшает ток через обмотку возбуждения.

Соответственно, напряжение генератора уменьшается. Тогда он повышает ток обмотки, напряжение генератора увеличивается. И так до бесконечности. В конечном счете, напряжение генератора стабилизируется на определенном уровне. Весь этот процесс стабилизации длится доли секунды.

Виды

Реле-регуляторы классифицируют по элементной базе исполнения:

• релейные;
• транзисторно-релейные;
• транзисторные (в автомобилях до 90-х годов);
• интегральные (в современных автомобилях);
• микропроцессорные с программным управлением (Audi, BMW).

По конструктивному исполнению:

• внешние, закрепляемые на элементах кузова;
• встроенные;
• встроенные, совмещенные со щетками.

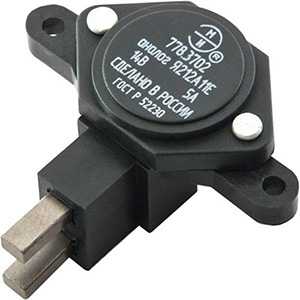

В современных автомобилях чаще всего используют устройства, совмещенные со щетками. В этом есть свой недостаток: когда изнашиваются щетки, приходится менять и реле-регулятор. И наоборот, отказ реле-регулятора может привести к замене здоровых щеток.

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

При неисправном реле-регуляторе в системе электрооборудования может быть следующее: отсутствие зарядного тока, слабый зарядный ток при разряженной батарее, сильный зарядный ток при полностью заряженной батарее.

Прежде чем выявлять неисправности реле-регулятора, необходимо проверить генератор, для чего надо запустить двигатель, соединив между собой все клеммы реле-регулятора и по показанию амперметра проверить работу генератора.

При увеличении оборотов двигателя зарядный ток исправного генератора должен увеличиваться до 17 — 19 ампер (дальнейшее увеличение оборотов двигателя недопустимо). После этого нужно уменьшить обороты двигателя до 500 об/мин и отсоединить замыкающую перемычку, после чего остановить двигатель.

Остановка двигателя, раньше снятия перемычки, может вызвать повреждение генератора. Если зарядный ток прекращается после снятия перемычки с клемм реле-регулятора, то это значит, что в реле-регуляторе не работает реле обратного тока или регулятор напряжения.

Для определения, какой именно автомат реле-регулятора неработает, нужно проделать следующее:

1. Запустить двигатель и дать ему средние обороты. Отдельным проводником соединить клеммы „Я» и „Ш» реле-регулятора; если при этом зарядный ток появляется, то это указывает на неисправность регулятора напряжения.

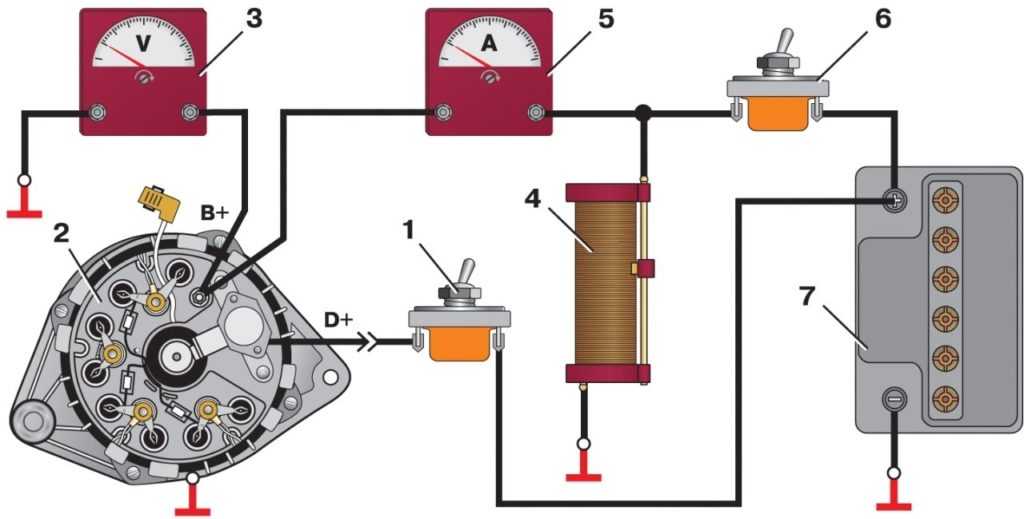

Фиг. 158. Стенд для проверки работы реле-регулятора:

1 — реостат, создающий нагрузку до 20 ампер, 2 — переключатель, 3 — амперметр, 4 — аккумуляторная батарея, 5 — вольтметр, 6 — переключатель, 7 — реле-регулятор, 8 — электромотор, 9 — тахометр, 10 — соединительная муфта, 11 — генератор.

2. Если соединение клемм „Я» и „Ш» реле-регулятора не вносит изменений, необходимо при средних оборотах двигателя соединить клеммы „Б»

и „Я». Появление зарядного тока будет указывать на неисправность реле обратного тока.

Для устранения выявленных недостатков реле-регулятор следует отправить в мастерскую.

Если реле-регулятор выйдет из строя в пути, далеко от базы, то генератор можно включить в сеть без реле-регулятора. Если неисправен только регулятор напряжения, то к клеммам „Я»

и „Ш» реле-регулятора или генератора необходимо присоединить лампочку в 15 свечей, 12 вольт (использовав переносную лампу).

При неисправном реле обратного тока к клеммам „Б»

и „Я» реле-регулятора присоединить отдельные куски изолированных проводов и вторые зачищенные концы ввести в кузов автомобиля. Если автомобиль двигается на прямой передаче со скоростью свыше 15 км/час, то концы проводов нужно соединить; при снижении скорости до 12 км/час провода следует разъединять.

Следует учесть, что включать генератор в цепь, минуя реле-регулятор, разрешается только в исключительных случаях.

Генератор без реле-регулятора дает повышенное напряжение, которое может резко сократить срок службы ламп, контактов, прерывателя и других приборов.

Неисправности реле-регулятора и как их определить?

Причины поломок

Если реле зарядки нормального производителя и современной конструкции, то оно редко выходит из строя. Но всё равно периодически случаются поломки, причины которых перечислены ниже.

• Короткое замыкание (КЗ), которое происходит на управляющем выводе регулятора.
• Межвитковое замыкание (МЗ) в обмотке возбуждения. Это одна из частых причин выхода из строя реле. Если произошло МЗ, то нужно снимать генератор и проводить его всестороннее обследование. Если просто поменять реле напряжения с замыкающей обмоткой возбуждения генератора, оно прослужит недолго.
• Переполюсовка аккумулятора. Если эта проблема наблюдается длительное время, то выпрямительные диоды сломаются.
• Разрушение щёток.
• Пробой диодов. Это довольно редкое явление. Его можно обнаружить по перегреву генератора.

Как проводится диагностика?

Проблемы с реле-регулятором можно заметить в первую очередь по проблемам с зарядом стартерного аккумулятора на автомобиле. Это выражается в недозаряде или перезаряде. В первом случае на аккумулятор идёт недостаточное напряжение и он не восстанавливает заряд во время поездки. Во втором случае, наоборот, идёт повышенное напряжение, которое приводит к излишнему перезаряду и выкипанию электролита.

Назначение реле-регулятора

Реле-регулятор напряжения генератора предназначен для стабилизации тока в установке. При функционировании двигателя вольтаж в электрической системе автомобиля должен быть на одном уровне. Но поскольку коленвал вращается с разной скоростью и обороты мотора неодинаковы, генераторный узел вырабатывает разное напряжение. Без регулировки этого параметра могут произойти сбои в функционировании электрооборудования и приборов машины.

Взаимосвязь источников тока авто

В любом автомобиле используется два источника питания:

1. Аккумуляторная батарея — требуется для запуска силового агрегата и первичного возбуждения генераторной установки. АКБ расходует и накапливает энергию при подзарядке.
2. Генератор. Предназначен для питания и нужен для того, чтобы генерировать энергию независимо от оборотов. Устройство позволяет восполнить заряд батареи при работе на повышенных оборотах.

В любой электросети оба узла должны быть рабочими. Если генератор постоянного тока выходит из строя, аккумулятор проработает не более двух часов. Без АКБ не заведется силовой агрегат, который приводит в движение ротор генераторной установки.

Канал «LR West» рассказал о неисправностях электросетей в автомобилях Лэнд Ровер, а также о взаимосвязи АКБ и генераторов.

Задачи регулятора напряжения

Задачи, которые выполняет электронное регулируемое устройство:

• изменение значения тока в обмотке возбуждения;
• возможность выдержать диапазон от 13,5 до 14,5 вольт в электросети, а также на клеммных выводах АКБ;
• отключение питания обмотки возбуждения при выключенном силовом агрегате;
• функция подзарядки аккумулятора.

«Народный автоканал» подробно рассказал о назначении, а также о задачах, которые выполняет регуляторное устройство напряжения в авто.

Схема работы реле регулятора

Реле регулятор служит не только для стабилизации напряжения. Это устройство необходимо с целью уменьшения тока, воздействующего на аккумулятор, когда автомобиль находится на стоянке. Ток в управляющей цепи прерывается, и электронное реле оказывается выключенным. В результате, ток перестает поступать в обмотку.

В некоторых случаях в выключателе зажигания падает напряжение, оказывая влияние и на регулятор. Из-за этого возможны колебания стрелок приборов, мигание осветительных и сигнальных ламп. Чтобы избежать подобных ситуаций применяется более перспективная схема реле- регулятора напряжения. К обмотке возбуждения дополнительно подключен выпрямитель, в состав которого входит три диода. Плюсовой вывод выпрямителя соединяется с обмоткой возбуждения. Аккумуляторная батарея на стоянке разряжается под действием малых токов, проходящих через цепь регулятора.

Работоспособность генератора контролируется реле , у которого контакты находятся в нормальном замкнутом состоянии. Через них поступает питание для контрольной лампы. Она загорается при включенном замке зажигания, а после запуска двигателя гаснет. Это происходит под действием генераторного напряжения, разрывающего замкнутые контакты реле и отключающего лампы от цепи. Горение лампы во время работы двигателя означает неисправность генераторной установки. Существуют разные схемы подключения, и каждая из них применяется индивидуально, в тех или иных типах автомобилей.

Цепь последовательного регулятора:

Базовая блок-схема цепи последовательного регулятора показана ниже. Элемент управления подключается последовательно с нагрузкой между клеммами i / p и o / p. Схема выборки обнаруживает изменение выходного напряжения. Схема компаратора сравнивает напряжение выборки с эталонным. Элемент управления будет выполнять компенсацию в течение этого периода и сохранять постоянную мощность. Элемент управления проводит больше, когда V уменьшается и меньше проводит, когда V увеличивается.

Регулятор напряжения серии

Здесь представлен простой серийный регулятор. Транзистор Q — это последовательно включенный управляющий элемент. Диод Зенера обеспечивает опорное напряжение.Регулятор с операционным усилителем, Image Credit — I, Аппалуза, Стабилизатор напряжения OA, символы IEC, CC BY-SA 3.0

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

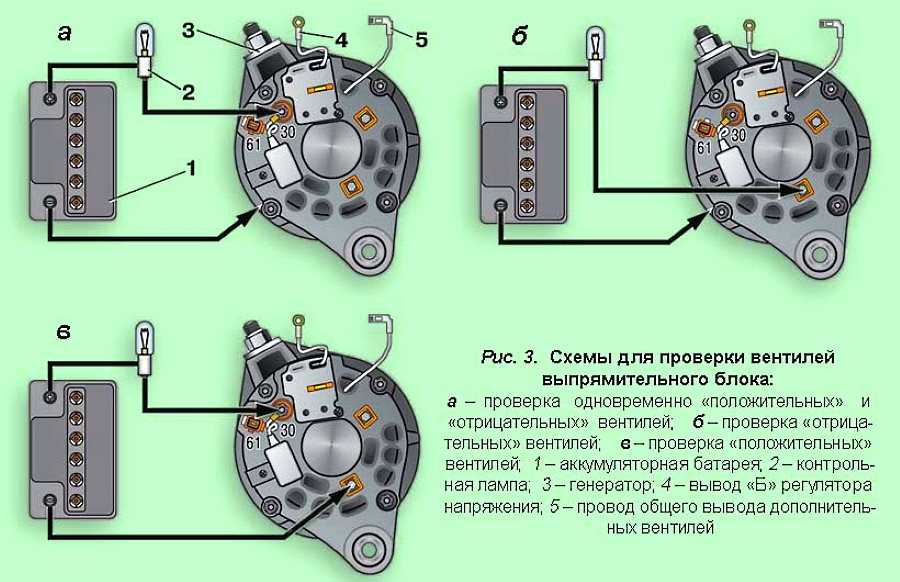

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

• Отключить провода от реле-регулятора (контакты 15 и 67).
• Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
• Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.

Что такое регулируемый источник питания?

Регулируемый источник питания — это автономный блок. Он может подавать стабильное напряжение в цепь. Он должен работать в определенных пределах источника питания. Выход регулируемого источника питания может быть переменным или однонаправленным, но при стандартной работе это почти постоянный ток.

Тип стабилизации должен быть ограничен, чтобы подтвердить, что выход остается в абсолютных пределах при различных условиях нагрузки.

Параметры спецификации:

• Параметр входного напряжения
• Параметр выходного напряжения
• Параметр выходного тока
• Фактор устойчивости
• Коэффициент пульсации
• Сохраненная энергия
• Импульсные операции
• Регулировка нагрузки
• Регулирование линии
• Динамическое регулирование
• Эффективность.

Основные признаки неисправности

Самый первый признак неисправности — отсутствие свечения контрольной лампочки (индикатора) на приборной панели при включении зажигания.

В возрастных машинах, где схема заряда аккумулятора аналогична, показанной на первом рисунке, автолюбителям еще рано паниковать. Возможно, это просто перегорела лампочка или нарушился контакт, и эти случаи довольно часты. Автовладельцы снимают генератор, везут на тестирование, а зря.

Второй признак – индикатор «аккумулятор» не гаснет после запуска двигателя. Это уже свидетельствует о нарушении процесса заряда и возможной неисправности генератора.

Еще один признак неисправности – яркость ближнего-дальнего света зависит от оборотов двигателя. Кстати, такую проверку рекомендуется производить регулярно. Для этого необходимо в темное время суток остановиться в неоживленном месте напротив какого-нибудь здания и на нейтралке погазовать, включив дальний свет. Изменение яркости свидетельствует о возможных проблемах с системой заряда.

Запах горелой обмотки в салоне также признак неисправности генератора, но его можно не почувствовать.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы: ~, W, R, STА.
6. Вывод нулевой точки обмотки статора: 0, МР.
7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 типа 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.
