Карбюратор дааз 2105: устройство, ремонт и регулировка своими руками

Разборка и чистка агрегата

Учитывая, что в нашем бензине количество примесей просто зашкаливает, чистка карбюратора ВАЗ 2107 превращается в необходимую процедуру. Ее можно проводить без демонтажа и разборки, а можно с полной разборкой устройства.

Очистка без демонтажа, видео.

Многие автовладельцы периодически обрабатывают карбюратор специальными чистящими средствами (карбоклинерами). Эти аэрозоли неплохо убирают отложения в зазорах, если, конечно, это не многолетние «наросты».

1. Двигатель должен быть заглушен и к началу работы остывшим;
2. Демонтировать корпус воздушного фильтра;
3. Гаечным ключом отвернуть на карбюраторе электромагнитный клапан холостого хода;
4. Карбоклинером обработать карбюратор: внешние поверхности, каналы жиклеров (через тонкую трубку), камеры, воздушные заслонки и т.д., до чего достанет;
5. Оставить на 10 минут, чтобы аэрозоль растворил отложения;
6. Запустить двигатель на пару минут. Поток бензина смоет остатки;
7. При необходимости процедуру повторить, предварительно подождав, пока остынет двигатель.

Если такая чистка не дала результат после двукратного применения, карбюратор придется снимать и чистить уже «по-взрослому», с разборкой.

Очистка со снятием, видео.

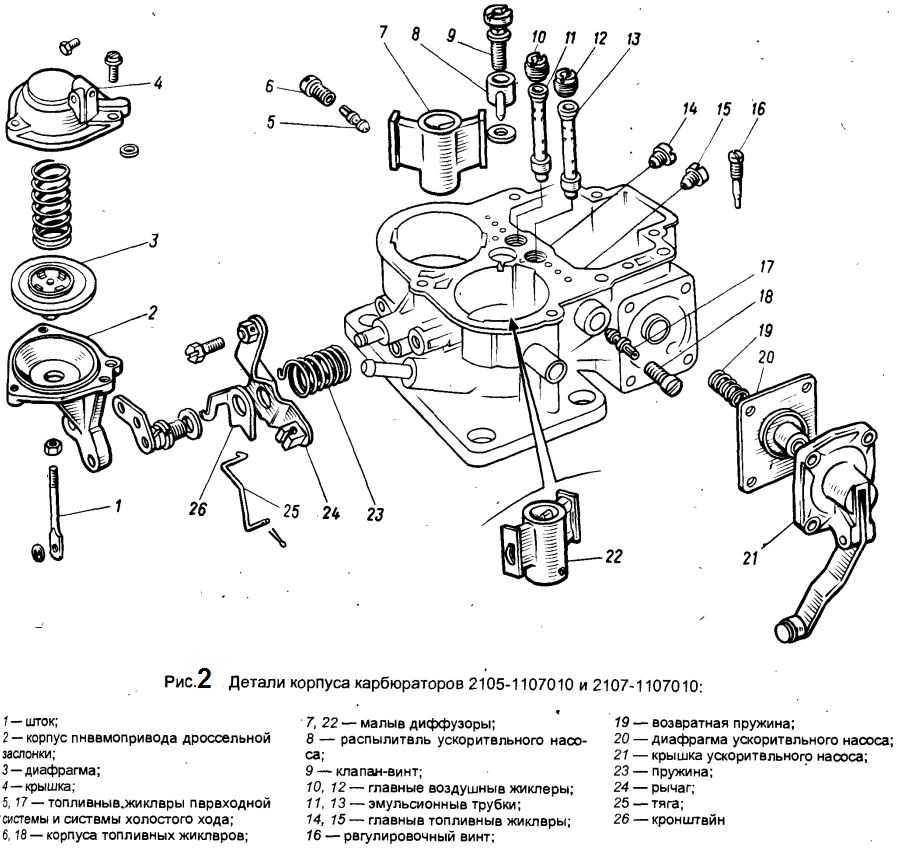

Как снять карбюратор, уже понятно. Теперь последовательность его разборки:

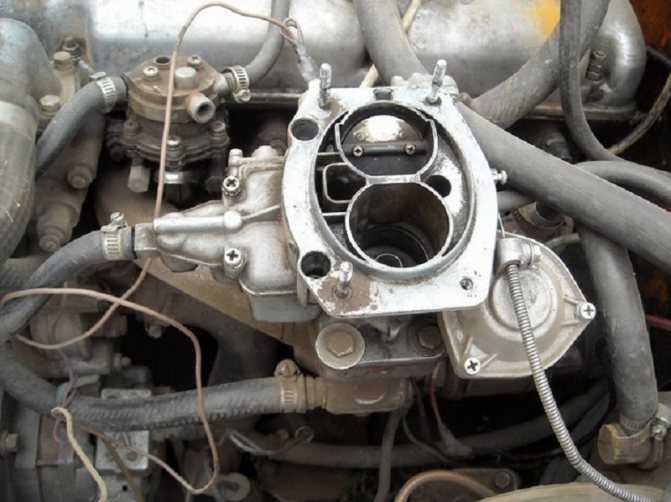

1. Снять верхнюю крышку, открутив пять крепежных винтов;
2. Выкрутить жиклеры и вынуть эмульсионные трубки;
3. Снять распылитель ускорительного насоса – открутить его, поддеть отверткой и вынуть;
4. Вынуть уплотнитель, который находится под клапаном;
5. Вынуть диффузоры из камер с помощью пассатижей или аккуратно выбить ручкой отвертки;
6. Выкрутить и вынуть винт ускорительного насоса;
7. Выкрутить держатель жиклера переходной системы, вынуть сам жиклер;
8. Выкрутить и вынуть топливный жиклер холостого хода;
9. Снять крышку ускорительного насоса: выкрутить 4 винта по углам, снять крышку и сам насос (диафрагму, толкатель, пружину);
10. С рычага пневмопривода снять возвратную пружину, затем фиксатор тяги, после чего пружину вывести из рычага привода дроссельной заслонки;
11. Снять пневмопривод, отвернув крепеж;
12. Открутить 2 винта, которыми нижняя часть карбюратора крепится к корпусу, снять нижнюю часть;
    Снять экономайзер и микропереключатель экономайзера с кронштейном;
13. Вывернуть винты регулировки количества и качества смеси.

На этом разборка карбюратора окончена. После этого можно приступать к очистке. Детали и корпус карбюратора, включая жиклеры, можно отмыть керосином, посадочные места жиклеров и сами жиклеры продуть компрессором. Желательно не чистить жиклеры проволокой, она может повредить отверстия и тогда жиклер придется менять.

Когда с металла смыты наслоения, можно провести осмотр на предмет коррозии, выработки и дефектов. Все детали, на которых есть признаки износа, необходимо заменить на новые. Сборка карбюратора производится в обратном порядке, затем делается регулировка и можно ставить его на место.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Виды карбюраторов для ВАЗ 2106

На конвейере на «шестерки» устанавливали пять типов карбюраторов:

• ДААЗ 2106-1107010. Монтировался с 1.6-литровыми ДВС на ТС, выпущенные до 1980 года.
• ДААЗ 2103-1107010 «ВЕБЕР». Устанавливался с 1.5-литровыми моторами на авто, выпущенные до 1980 года.
• ДААЗ 2105-1107010-20 «ОЗОН». Монтировался с 1.1-1.3-литровыми ДВС на авто, выпущенные в 1980-1991 годах.
• ДААЗ 2107-1107010-20 «ОЗОН». Монтировался с 1.5-1.6-литровыми ДВС на авто, произведенные в 1980-1991 годах.
• ДААЗ 21053-1107010 «СОЛЕКС». Устанавливался на все автомобили с 1991 до конца 90-х годов.

Первые два типа карбюраторов можно отличить от других агрегатов по отсутствию патрубка — тонкий черный либо желтый шланг, идущий от карбюратора к трамблеру — на него надевается шланг вакуум-корректора угла опережения зажигания.

Отличить «ОЗОН» от прочих типов устройств можно по «летающей тарелке» — пневматическому приводу открытия второй камеры. Если патрубок для шланга вакуумного корректора отсутствует, а «летающая тарелка» есть, это карбюраторное устройство ДААЗ 2107-1107010-10. Этот агрегат достаточно редкий, монтировался лишь на СТО для замены первых двух типов устройств после их поломки.

Устройство бензопилы карбюраторное

Ремонтные работы не обходятся без знания основ механизма. Понимая компоненты и принцип действия, легче определить причину сбоя.

Любая неисправность в карбюраторе грозит остановить двигатель

Карбюратор является одной из основных функциональных частей двигателя, которая используется для приготовления и подачи топливной смеси, состоящей из определенных пропорций топлива и воздуха. Как только пропорции нарушаются. Двигатель начинает «барахлить» или даже полностью перестает работать.

Вы можете добиться правильной работы карбюратора, изучив его «заправку»:

• Трубка с поперечным клапаном для регулирования расхода воздуха.
• Диффузор. Это сужение для увеличения потока воздуха, расположенное на впуске топлива.
• Распылитель, из которого подается топливо (топливная стрелка на схеме).
• Поплавковая камера, которая регулирует уровень топлива на входе в канал.

Вот как это выглядит на диаграмме:

Диаграмма показывает взаимодействие потока топлива и воздуха

Принцип действия: воздушный поток в диффузоре распыляет топливо, создавая смесь, которая поступает в цилиндр. Чем больше количество подаваемого топлива, тем выше частота вращения двигателя. Карбюраторы разных моделей работают по одной схеме.

Когда нужна чистка карбюратора

К сожалению, топливо, которое мы заливаем в баки своих машин, не всегда качественное. Грязь, продукты коррозии и вода — обязательные составляющие любого бензина, купленного на наших заправках. Именно они и становятся причиной загрязнения агрегата.

Признаки засорения

К симптомам, указывающим на то, что карбюратор засорился, можно отнести:

• затруднённый запуск силового агрегата;
• провалы при резком нажатии на педаль «газа»;
• нарушение работы двигателя в режиме холостого хода;
• повышенный расход горючего.

• Карбюратор загрязняется не только изнутри, но и снаружи

Но здесь необходимо учитывать, что перечисленные признаки могут свидетельствовать и о других неисправностях, причём как в топливной системе, так и в системе зажигания. Однако если агрегат не обслуживался больше года, его чистка лишней не будет. Дополнительно, перед началом работ рекомендуется заменить топливный фильтр, чтобы наверняка быть уверенным в том, что после обслуживания в устройство будет поступать очищенный бензин.

Промыть, или продуть: что лучше

Карбюратор — сложное и точное устройство, состоящее из множества деталей. Для удаления загрязнений внутри некоторых из них одной промывки будет недостаточно. Да, корпу и крышку можно и нужно промывать, а при необходимости ещё и чистить.

С мелкими деталями дела обстоят немного иначе. Возьмём, к примеру, жиклёры с их каналами диметром не больше 2 мм. Вымыть оттуда грязь в домашних условиях у вас вряд ли получится. Здесь лучшим вариантом будет продувка каналов струёй сжатого воздуха. Но лучше это делать после того, как эти детали немного откиснут в какой-нибудь из жидкостей, способствующей растворению грязи. Крупные элементы также рекомендуется замачивать перед промывкой и чисткой.

Чистка карбюратора

Возьмите чистую тару, налейте в нее достаточное количество ацетона, а затем погрузите в него корпус КРБ. Такой метод позволит вам очистить корпус от нагара, который образовывается на внутренних стенках устройства. Конечно, корпус в ацетоне нужно подержать некоторое время, чтобы агрессивная жидкость смогла полностью растворить все вредные частички. Далее можете переходить к чистке жиклеров. Запомните, что эти детали ни в коем случае нельзя чистить металлическими предметами, так как вы можете повредить внутренние каналы жиклеров. Советуем эти детали также промывать ацетоном, а затем хорошенько продувать потоком сжатого воздуха. Отметим, что все каналы, имеющиеся в корпусе карбюратора, также нужно продувать струей сжатого воздуха.

Далее предлагаем более подробно разобраться в процессе снятия и ремонта различных элементов и частей карбюратора.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Китайская мотокоса ремонт карбюратора

Разборка и дефектация карбюратора MZA-102, устанавливаемого на двухтактных двигателях малой мощности с объём.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем для ускорения потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Признаки необходимости промывки карбюратора бензокосы

О том, что пришло время провести диагностику механизма на бензокосе, будут свидетельствовать соответствующие факторы. Одним из основных признаков — перебои при работе инструмента. В этом случае следует незамедлительно выполнить очистку карбюратора, иначе это чревато развитием негативных последствий. Другими симптомами неисправностей являются следующие признаки:

1. Невозможно запустить двигатель.
2. Начинают плавать обороты.
3. Мотор не развивает полной мощности.
4. Отклик на нажатие кнопки газа происходит с запаздыванием.
5. Увеличивается расход топлива.
6. При прогреве мотора возникают сбои.
7. Из глушителя выделяется избыточное количество черного дыма.

Однако при возникновении вышеперечисленных признаков следует убедиться в том, что действительно причина заключается в неисправности карбюратора. Исключите прочие виды поломок, и только после этого приступайте к очистке и ремонту изделия на триммере.

Это интересно! Без особой необходимости разбирать карбюратор не рекомендуется, и тем более, если отсутствует опыт в этом деле. Механизм состоит из мелких деталей, которые могут повредиться или потеряться в момент проведения демонтажных работ.

В большинстве случаев вышеперечисленные признаки можно устранить путем регулировки карбюратора. Подробная инструкция об этом процессе расписана в . Все устройства на бензокосах имеют регулировочные винты, при помощи которых настраиваются обороты холостого хода, а также диапазон высоких и низких оборотов. Количество и внешний вид настроечных винтов зависит от модели инструмента.

Устройство триммер

Запчасти для мотокультиваторов

Поплавковый карбюратор состоит из алюминиевого корпуса с отверстием (диффузором). Нагнетание воздуха осуществляется через его проходное отверстие, а через топливные каналы вместе с потоком воздуха втягивается бензин. Это и есть основа устройства — топливная камера. Установленные сверху жиклеры, насос и система регулировки смеси обеспечивают не только ее насыщение, но и равномерную подачу.

К сведению! Поплавковый карбюратор использовался на протяжении десятилетий, и основные неполадки у всех типов схожи. Принцип функционирования устройства зависит от качества смеси, и настройка направлена на его обеспечение.
