Эпхх карбюраторов озон 2105, 2107

Зачем нужен электромагнитный клапан в карбюраторе

От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа двигателя автомобиля на холостом ходу. Правильность установки проверяется так: на холостом ходу (двигатель прогрет до 80-90º), при полностью закрытых дроссельных заслонках и полностью открытой воздушной заслонке резко снимается провод с вывода электромагнитного клапана. Двигатель должен заглохнуть.

Происходит следующее. При снятии провода клапан обесточивается, его игла выдвигается вперед и перекрывает топливный канал системы холостого хода. Топливо в двигатель не поступает, и он глохнет. Это в случае если клапан установлен правильно.

Рассмотрим как правильно установить ЭМК в карбюратор.

— Заворачиваем электромагнитный клапан в карбюратор рукой до упора. Надеваем на него провод.

— Запускаем двигатель. Возможно, он будет подтраивать и пытаться заглохнуть, но держать хоть какие-то обороты ХХ должен.

— При помощи рожкового ключа (на 13) начинаем заворачивать клапан в карбюратор.

Порядок заворачивания клапана такой: перемещаем ключ на сантиметр-два по часовой стрелке, снимаем наконечник провода с клапана. Двигатель заглох? Нет? Надеваем провод. Опять перемещаем ключ на сантиметр-два и снимаем провод. Не глохнет? Еще раз надеваем и поворачиваем ключ. Повторяем процедуру до тех пор, пока двигатель не начнет глохнуть. Все клапан установлен в карбюратор правильно.

установка электромагнитного клапана в карбюратор Солекс

Следует учитывать, что сильно затягивать ЭМК нельзя – можно повредить его посадочное гнездо в крышке или корпусе карбюратора, а так же топливный жиклер системы ХХ. Если после нескольких затяжек-снятий двигатель не глохнет необходимо прекратить работу и начинать искать, где топливо поступает в двигатель в обход системы холостого хода.

Примечания и дополнения

— В ряде случаев, чтобы исключить влияние капризной системы ЭПХХ на электромагнитный клапан в нем обламывают наконечник запорной иглы. В таком случае возможно небольшое калильное зажигание и некоторый перерасход топлива.

Еще статьи по карбюраторам Солекс и Озон

Любой карбюраторный двигатель имеет несколько больший расход топлива, чем инжекторный. Для того чтобы его уменьшить применяются разного рода конструкторские решения, одно из которых – электромагнитный клапан карбюратора.

Некоторые водители считают это устройство необязательным и даже ненужным, но при его использовании в городском режиме можно уменьшить расход топлива у автомобиля ВАЗ 2107 на 3-5%. В условиях, когда бензин постоянно дорожает, такая экономия может оказаться весьма существенной, особенно если автомобиль ездит постоянно.

За счет чего происходит перерасход бензина?

Когда автомобиль работает на холостом ходу, карбюратор перестает подавать в двигатель топливо-воздушную смесь – так уж устроен механизм подачи. Но для того чтобы двигатель не заглох, ему все же необходимо потреблять некоторое количество бензина и нужен воздух для его сгорания.

Воздух попадает в карбюратор через клапан холостого хода (КХХ), после чего он смешивается с бензином и дальше поступает в двигатель. В такой системе подача топлива происходит непрерывно, так сказать, самотеком. Потребность в топливе не всегда бывает одинаковой, так как автомобиль может ехать в разных условиях.

Что делает электромагнитный клапан карбюратора?

Если вы до сих пор не знали, то оказывается электромагнитный клапан, в итоге, значительно экономит средства автовладельца.

Замена экономайзера

Перед началом работ следует собрать все необходимые инструменты, тогда процесс замены пройдет намного быстрее. Произвести замену вы можете самостоятельно, достаточно лишь придерживаться этой инструкции:

Двигатель должен остыть в течение часа, только потом вы можете приступать к замене.
Ключом на 10 выкрутите все болты, которыми фиксируется крышечка воздушного фильтра.
Далее возьмите ключ на 8, им следует открутить основные болты фиксации. Теперь у вас есть доступ к датчику экономайзера и карбюратору.
Теперь отключите коннектор, который питает микроклапан.
С помощью отвертки выкрутите 2 болтика фиксирующих датчик ЭПХХ.
Снимите шланг со штуцера, после чего отодвиньте его в сторону (желательно его зафиксировать, чтобы не мешал в дальнейшем).
Под панелью, расположенной за датчиком, установлена пружина

Снимать ее необходимо осторожно, в противном случае она может выскочить и потеряться. После установки экономайзера следует заменить датчик и пружину, так как они со временем начинают хуже работать.
Затем монтируется вся система, в этом вам помогут видеоуроки от опытных автолюбителей.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

• ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
• если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
• как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются

Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

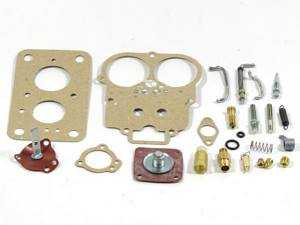

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Знаки приоритета для пешеходов

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

Автомобиль ВАЗ 2107 с бензиновым двигателем оснащен в основном карбюратором типа Озон, он управляет холостым ходом при помощи электропневмоклапана. Данный клапан перекрывает подачу топлива при выключении зажигания.

На автомобилях данной модели не устанавливались двигателя, в которых используется более современная 16 клапанная система ГРМ. Пневмоклапан, автомобиля с карбюратором, отличается высокой надежностью в сравнении с другими моделями. Данное устройство позволяет избежать калильного зажигания в цилиндрах после остановки двигателя, а также экономить топлива. Принцип действия электропневмоклапана заключается в том, что он перекрывает подачу топлива через канал холостого хода. Такая конструкция намного проще, чем ранее используемые ЭППХ. После небольшого усовершенствования этот клапан стал применяться в системах питания двигателей, оснащенных 16 клапанным газораспределительным механизмом. На них они применялись вплоть до установки распределенного и моно впрыска.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

• ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
• если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
• как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются

Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

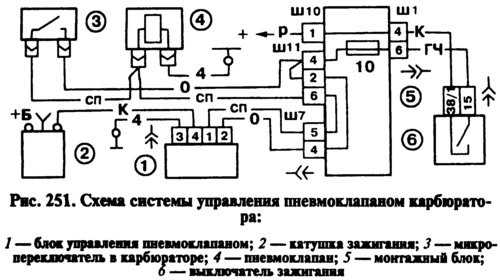

Разрежение из впускного коллектора через пневмоклапан подается к диафрагме экономайзера, благодаря чему игольчатый клапан экономайзера открывается

При отключении пневмоклапана полость экономайзера над диафрагмой сообщается с атмосферой – игольчатый клапан закрывается, прерывая подачу топливной смеси по каналу холостого хода в двигатель.

Блок управления 25.3761 отключает пневмоклапан при частоте вращения коленчатого вала двигателя 1600 мин –1 и снова включает при падении оборотов до 1200 мин –1 .

Микропереключатель подает напряжение на пневмоклапан в обход блока управления, когда дроссельная заслонка открыта.

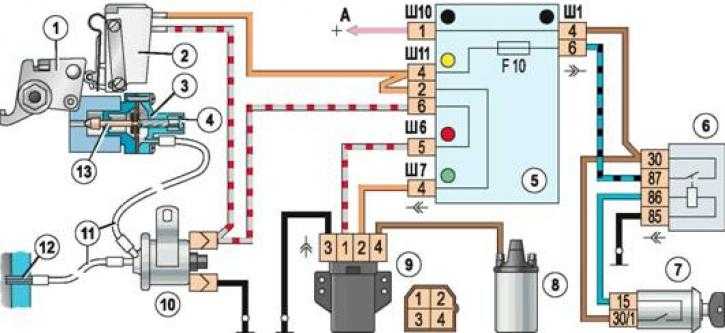

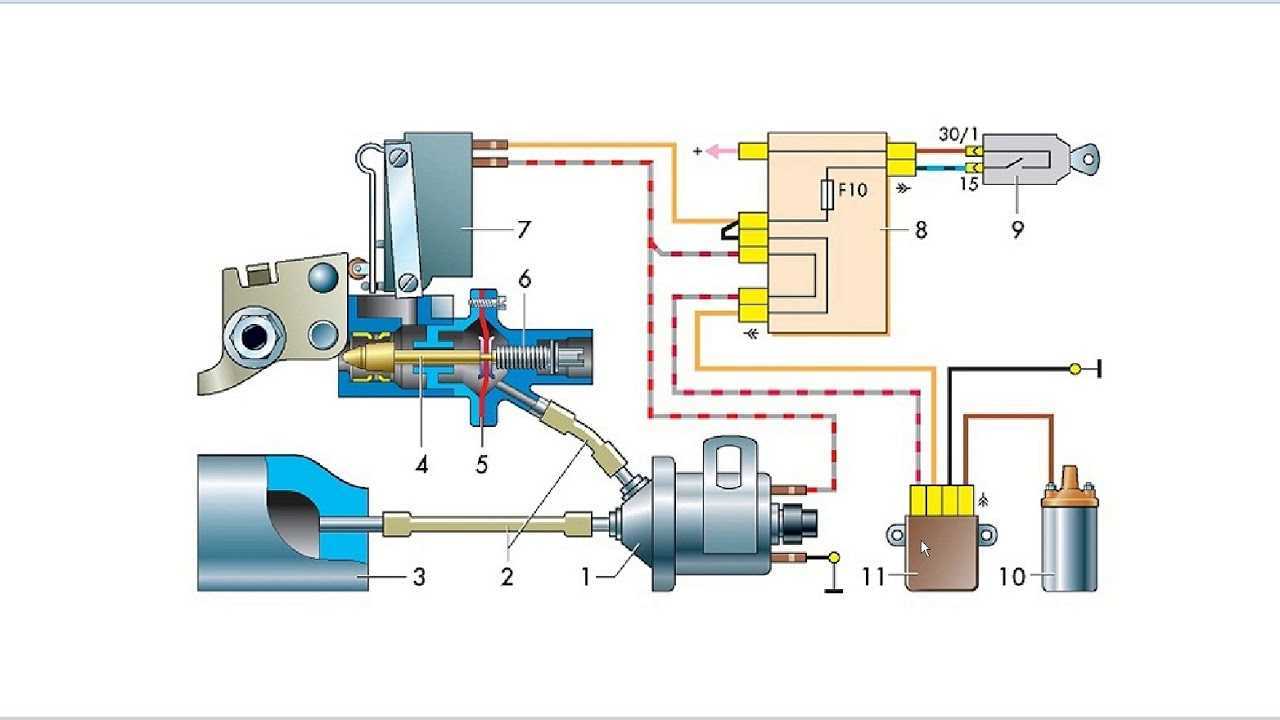

Схема системы экономайзера принудительного холостого хода (ЭПХХ): 1 — электромагнитный пневмоклапан; 2 — впускной коллектор; 3 — игла экономайзера; 4 — корпус экономайзера; 5 — регулировочный винт количества смеси; 6 — микропереключатель; 7 — монтажный блок; 8 — выключатель зажигания; 9 — катушка зажигания; 10 — блок управления.

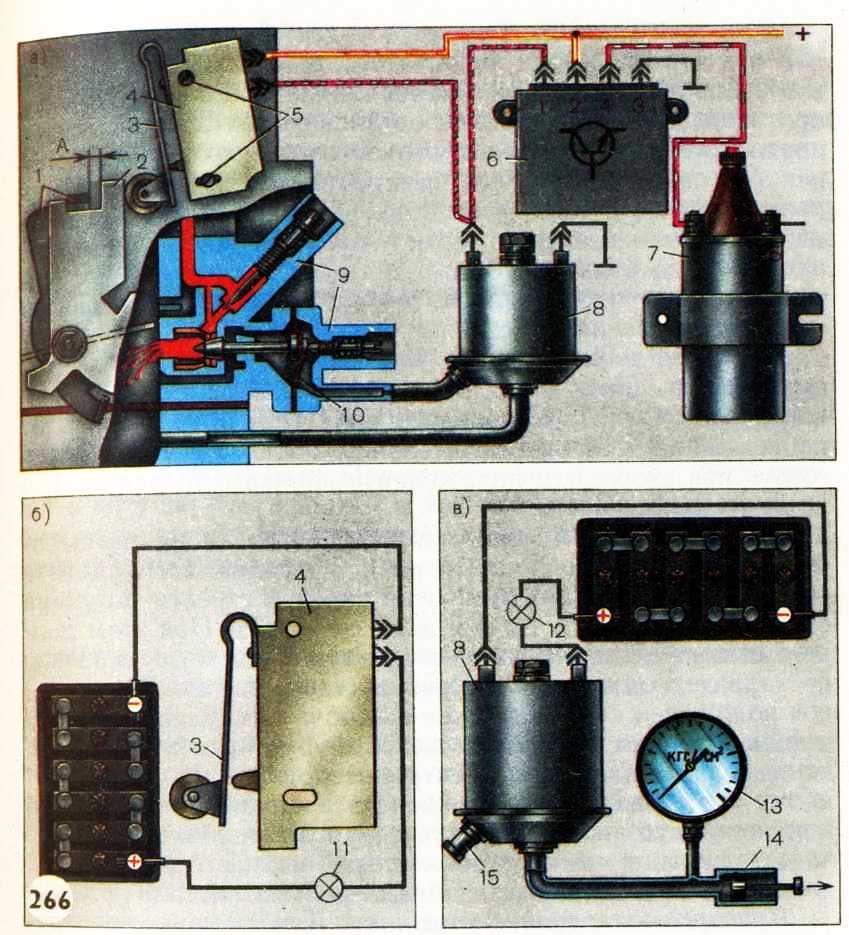

1. Вольтметр или контрольную лампу подсоединяем к проводам питания клапана.

Если при включении зажигания на них нет напряжения – проверяем блок управления (Проверка блока ЭПХХ ВАЗ-2107).

2. Для дальнейшей проверки клапана отсоединяем от него соединительные шланги.

3. Надеваем на штуцер «1» (центральный) подходящий резиновый шланг и ртом создаем разрежение в нем. При этом штуцер «2» (боковой) закрываем пальцем. Клапан должен быть герметичен.

Включив зажигание, подаем на вывод клапана напряжение. Клапан штуцера «1» должен открыться, издав характерный щелчок, и снова закрыться при снятии напряжения.

4. Неисправный электропневмоклапан заменяем. Для этого ключом «на 8» отворачиваем гайку крепления клапана.

Шланг от экономайзера карбюратора подсоединяем к боковому штуцеру, а шланг от впускного коллектора – к центральному.

Диагностика и ремонт ЭПХХ

Диагностировать неисправность экономайзера не так уж сложно, надо всего лишь понять как он устроен и принцип работы экономайзера. В дальнейшем вы сможете устранять основные трудности своими руками.

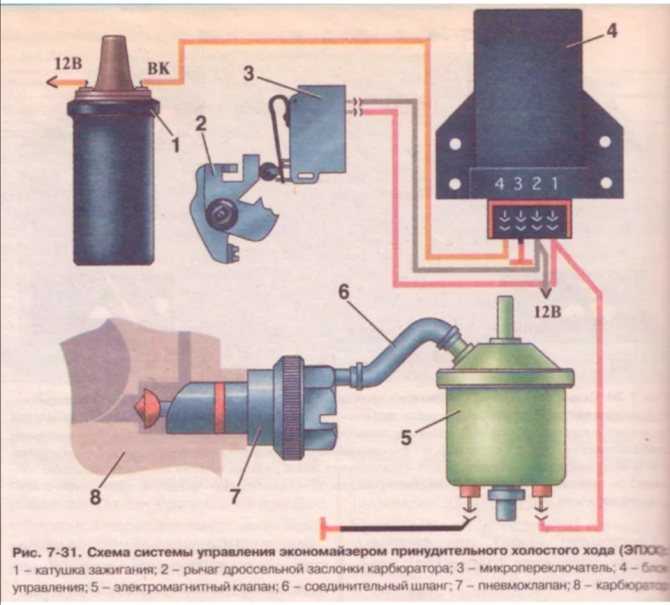

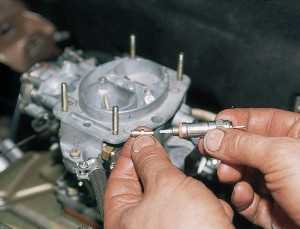

Произвести замену ЭПХХ или прочистить жиклер можно без демонтажа карбюратора. Осуществляется процедура таким образом:

1. Аккуратно демонтируйте воздушный фильтр.
2. Отключите питающий провод от экономайзера, после чего его следует выкрутить из корпуса.
3. Снимите жиклер и старательно промойте его в керосине.
4. Подключите кратковременно экономайзер к АКБ (аккумуляторная батарея). Если привод более 5 мм, то это свидетельствует о нормальной работе устройства. В противном случае его придется заменить на новый.

Для самостоятельного диагностирования неисправности работы ЭМР инжекторного ВАЗ 2107, предлагаем ознакомиться с видеороликом:
