Замена троса ручного тормоза лада vesta своими руками

Доработка гбц

Доработка ГБЦ по линии системы охлаждения делается только для турбо-двигателей. На практике турбированный двигатель более мощный, но требуется эффективная система охлаждения, чтобы избежать перегрева. Одним из способов тюнинга ГБЦ для улучшения параметром охлаждения является улучшение циркуляции тосола в головке цилиндрового блока.

Проблема штатной ГБЦ X RAY в том, что в тосольные каналы замкнутые и без циркуляции, что при больших оборотах увеличивает риски закипания двигателя. Тюнинг состоит в том, что тосольные каналы соединяют с соседними, что повышает срок службы двигателя и прокладки головки.

Основные неисправности

К основным неисправностям стояночной тормозной системы относят:

Снижение эффективности тормоза (ручник приходится затягивать сильнее, выше, чтобы автомобиль зафиксировался на месте, при уклоне);
Нерастормаживание ручника (проявляется, когда водитель отпускает рычаг ручного тормоза, а автомобиль все еще задерживается на месте);
Самопроизвольное растормаживание включенной стояночной системы (это действительно страшно, но поднятый рычаг механизма может подвести водителя – автомобиль начнет откатываться).

Стоит отметить, что не всегда причиной таких поломок является узел стояночной тормозной системы – он взаимодействует с другими узлами, агрегатами автомобиля, поэтому есть проблемы:

Износ барабанов (у Лада Веста стоят барабанные тормоза);
Замасливание или износ накладок колодок.

Что касается самого механизма, причиной выше перечисленных поломок может стать:

Удлинение (растягивание) троса;
Изнашивание деталей привода, зубьев защелок, гребенок узла механизма;
Заедающий трос.

Ремонт ручника Лада Веста

Снятие и установка рычага ручного тормоза

подтяжка ручника лада веста

Подготавливаем автомобиль для выполнения работы и выключаем зажигание.

Снимаем облицовку туннеля пола.

Отсоединяем колодку жгута проводов от выключателя сигнальной лампы рычага ручного привода тормоза.

Рис. 1

Lada Vesta — ИЗУЧАЕМ ПОДВЕСКУ, тормоза и прочие механизмы! via ATDrive

Ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, троса уравнителя рычага ручного привода тормоза и отсоединяем оба троса 1, рисунок 2, от уравнителя 2.

Рис. 2

Установка рычага

Устанавливаем рычаг ручного привода тормоза на шпильки крепления и закрепляем тремя гайками 3, рисунок 2. Момент затяжки гаек 18 — 24 Нм (1,8 — 2,4 кгс.м).

Устанавливаем тросы 1 ручного привода тормоза в отверстия уравнителя 2.

Заворачиваем регулировочную гайку 2, рисунок 1, троса уравнителя так, чтобы размер от верхнего торца регулировочной гайки до торца резьбовой части троса уравнителя составлял 16 ± 0,3 мм.

Присоединяем колодку жгута проводов к выключателю сигнальной лампы рычага ручного привода тормоза.

Устанавливаем облицовку туннеля пола.

Регулировка ручного привода тормоза

Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание.

Опускаем рычаг ручного привода тормоза.

Пять, раз затягиваем и опускаем рычаг ручного привода тормоза в исходное положение для приведения тросов привода в рабочее состояние.

Поднимаем автомобиль до отрыва колес от земли и убеждаемся, что задние колеса вращаются. Если это не так, проверяем следующие элементы и при необходимости ремонтируем или заменяем их:

— тросы ручного привода тормоза;

— колесные цилиндры заднего тормоза;

— механизмы автоматической регулировки зазора.

Ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, натяжения тросов.

Устанавливаем рычаг ручного привода тормоза на второй вырез зубчатого сектора.

Подтягиваем регулировочную гайку так, чтобы задние колеса перестали вращаться вручную.

Затягиваем и опускаем рычаг ручного привода тормоза 2-3 раза и проверяем вращение задних колес. Если колеса не вращаются, постепенно ослабляем регулировочную гайку до начала свободного вращения колес. Допускается местное касание фрикционной накладки рабочей поверхности барабана.

Проверяем эффективность рабочей тормозной системы.

Замена троса привода ручного тормоза

Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник, затормаживаем ручником и выключаем зажигание.

Снимаем облицовку туннеля пола.

Опускаем рычаг ручного привода тормоза вниз до упора.

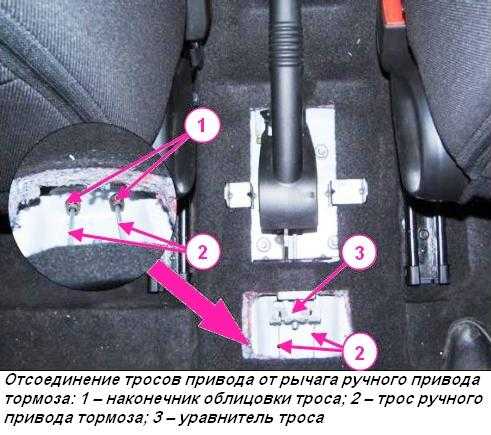

Рис. 3

Гаечным ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, рычага ручного привода тормоза и отсоединяем оба троса 2, рисунок 3, от уравнителя 3.

С помощью плоскогубцев и отвертки извлекаем наконечники 1, рисунок 3, оболочек тросов 2 из отверстий в туннеле пола.

Снимаем задние колеса.

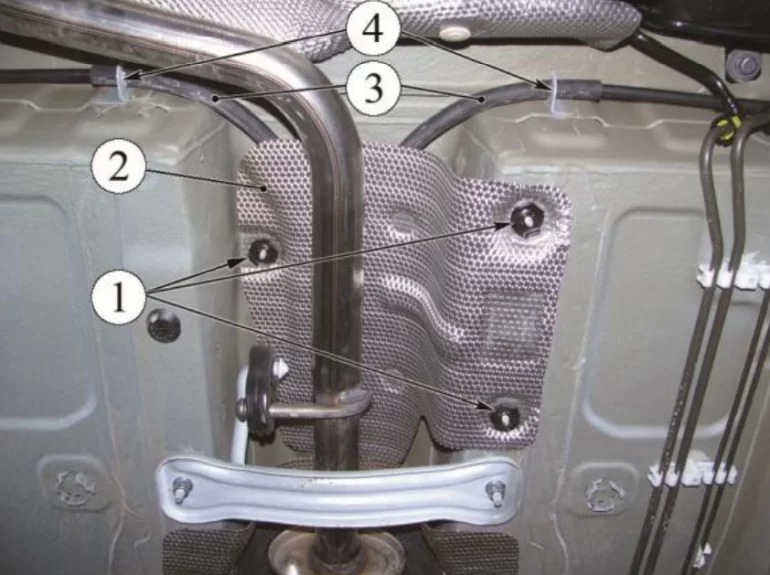

Головкой на 24 отворачиваем три гайки 1, рисунок 4, крепления и снимаем экран 2 защитный пола кузова.

Рис. 4

С помощью плоской отвертки освобождаем оболочки 3 тросов из скоб 4 крепления к днищу кузова автомобиля.

Снимаем тормозные колодки заднего тормоза, как указано в статье – «Ремонт тормозов задних колес».

С помощью отвертки и плоскогубцев отсоединяем тросы от рычагов привода колодок и извлекаем наконечники 1, рисунок 5, тросов 2 из отверстий в тормозных щитах.

Рис. 5

Извлекаем тросы из направляющих отверстий в кронштейнах на рычагах задней подвески и в кронштейнах крепления рычагов задней подвески к кузову.

Снимаем тросы.

Установка тросов ручного тормоза

Устанавливаем тросы в направляющие отверстия в кронштейнах крепления рычагов задней подвески к кузову и в кронштейнах на рычагах задней подвески.

Устанавливаем наконечники оболочек тросов в отверстия тормозных щитов.

Устанавливаем наконечники оболочек тросов в отверстия в туннеле пола кузова и закрепляем оболочки тросов в скобах крепления к днищу кузова.

Устанавливаем тормозные колодки заднего тормоза, как сказано в предыдущей статье.

Устанавливаем задние колеса.

Подсоединяем тросы к уравнителю рычага ручного привода тормоза.

Регулируем рычаг ручного привода тормоза, как описано выше.

Устанавливаем облицовку туннеля пола.

Проверяем эффективность рабочей тормозной системы.

autoruk.ru

Как подтянуть ручник на Лада Гранта своими руками — регулировка + фото и видео

Казалось бы, пустяковое дело — подтянуть ручник. Но не Лада Гранта. Бюджетный до остервенения автомобиль и в этот раз сумел удивить многих владельцев. В силу особенностей конструкции и экономии на мелочах, перед тем, как подтянуть ручних на Гранте, нужно здорово поплясать, при этом без ямы что-то сделать будет сложно. Хочешь-не хочешь, а подтягивать нужно.

Устройство ручного тормоза Лада Гранта

Теоретически, Лада Гранта должна была заменить устаревшую ВАЗ 2107 давным-давно, но по разным причинам ее выпуск откладывался. Автомобиль задумывался как самый дешевый в модельном ряду ВАЗ и эта задумка полностью воплотилась в жизнь. Тормозная система Гранты мало отличается от тормозов классических Жигулей даже по компоновке — все те же дисковые тормоза спереди с плавающей скобой, все те же барабанные тормоза сзади.

Конструкция тормозного механизма Лада Гранта даже не предусматривает простейшей системы автоматической регулировки зазора между колодкой и барабаном

Привод ручника тоже самый простой, а вот в самом тормозном механизме не предусмотрена даже примитивная система автоматической регулировки зазоров между колодкой и барабаном. Усилие от рычага ручника передается напрямую через трос с уравнителем на рычаг 9 в тормозном механизме. Следовательно, после износа фрикционной накладки 8 даже на 2-3 мм приходится подтягивать трос ручника.

Опять же теоретически, резьбовой шток с регулирующей гайкой (на фото ниже поз. 6) можно было запросто разместить в салоне, но это потребовало бы применения дополнительных деталей или изменения уже готовых заводских штампов. Поэтому инженеры ВАЗа решили не париться и оставить конструкцию как есть. Для регулировки натяжения троса водитель должен подбираться к регулировочной гайке снизу, что не всегда удобно, особенно в холодную или мокрую погоду. Кроме того, резьбовой шток постоянно находится в пыли и влаге, поэтому ржавеет, и снизу к нему подобраться не так-то просто.

Проверка работы ручного тормоза

Существует два способа узнать, в порядке ли находится система стояночного тормоза на Ладе Гранта. Они работают по отдельности: если хотя бы один из видов проверки показал неладное, ручник нуждается в регулировке. Итак:

Автомобиль останавливают на подъеме или спуске с уклоном около 23-25 градусов, затем ставят ручник в поднятое положение и выключают все передачи. Автомобиль при этом должен стоять на месте и не скатываться вниз. Если так и происходит – ручник исправен и вам ничего не грозит. В противном случае ручной тормоз на вашем автомобиле нуждается в настройке.
Проверяется ход рычага системы ручного торможения. Если храповый механизм до полного перевода в стояночное положение щелкнул 2-4 раза – не стоит беспокоиться, ручник работает исправно.

Ручной тормоз Лада Веста. Устройство и регламент обслуживания

Стояночный тормоз на Лада Веста регулируется так же, как и на большинстве автомобилей с механическим приводом задних тормозных колодок — рычаг ручника передвигает промежуточный уравнительный трос, к которому шарнирно фиксируются два колесных троса. Каждый из них крепится к заднему тормозному механизму и раздвигает колодки с помощью простого рычажного механизма. С помощью системы автоподводки колодок натяжение троса должно постоянно поддерживаться в рабочем состоянии вплоть до износа фрикционных накладок. Особенность тормоза Весты в том, что механизм автоматического натяжения троса ручника срабатывает далеко не всегда.

Тормозной механизм задних колес Лада Веста

Завод рекомендует подтягивать трос стояночного тормоза раз в 30 тысяч пробега . Для этого достаточно подтянуть регулировочную гайку прямо из салона в отличие от регулировки ручника на Гранте, где все это делается из-под машины. В случае успешного проведения операции, рычаг ручника снова будет блокировать задние колеса за своих законных 3-4 щелчка. На практике оказывается, что срабатывает заводская инструкция далеко не всегда. Гайка может закрутиться до упора, но никакого эффекта это не дает. Все дело в неработающем или закисшем механизме самоподведения задних колодок .

Как бы там ни было, задача ручного тормоза — надежно удерживать автомобиль во время стоянки. При этом рычаг ручника не должен блокировать задние колеса более чем за 3-4 щелчка, а автомобиль должен удерживаться с заблокированными колесами на уклоне 23-25% . В том случае, когда нам не удается заставить колодки заблокировать барабан, либо они блокируются на шестом-седьмом щелчке, но мы уверены, что фрикционные накладки в норме, приходится использовать план Б, о котором мы расскажем ниже.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании заставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передаваемое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сживая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плавающей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тормозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет того, что по мере износа пары «тормозные колодки — тормозной диск» появляется увеличенный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тормозному механизму освободить тормозной диск, когда стояночный тормоз не задействован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

ПРОЦЕДУРА ЗАМЕНЫ ТРОСА РУЧНИКА

Подвижные элементы тормозной системы имеют свойство изнашиваться

За рабочим состоянием подобных деталей необходимо усердно следить, так как тормоза являются крайне важной частью автомобиля. Своевременный ремонт и диагностика позволят уберечь себя и свой автомобиль от непредвиденных ситуаций

Наиболее неприятной поломкой является оборванный трос стояночного тормоза.

При разрыве тросика необходимо незамедлительно произвести его замену. Как заменить трос ручного тормоза разберемся ниже.

Как и в любом другом случае, ремонт своими руками требует наличия некоторых приспособлений. Для начала необходимо найти автоэстакаду или яму (в крайнем случае можно использовать домкрат, который нам и так понадобится). Также нужно подготовить определенные инструменты, такие как ключи на тринадцать (желательно 2), пассатижи, молоток, хомуты пластиковые и перчатки. И собственно новый трос ручного тормоза ваз.

Когда все необходимое подготовлено, можно приступать к работе. Замена ручника ваз проходит поэтапно:

Первым делом ставим машину на эстакаду или яму, либо поднимаем на домкрате и залезаем под авто;
Сняв банку глушителя с креплений, мы значительно упростим себе работу. Если этого не сделать, то откручивать гайку натяжения тросика будет сложно;
Откручиваем контргайку и регулировочную гайку ручника. На этом работа на эстакаде пока закончена;
Отгоняем автомобиль на ровную поверхность, и домкратим заднюю часть;
Снимаем колеса;
Сбиваем стопорные шпильки с колодок;
Снимаем тормозные колодки;
Теперь необходимо отсоединить наконечники тросиков от уравнителя. Тут и пригодятся плоскогубцы, ими можно вынуть фиксаторы;
С крючков распорного рычага надо снять петли тросиков;
Откручиваем болт крепления оболочки троса и снимаем её;
Можно вытаскивать трос ручника ваз 2114.

Рекомендуем: Самостоятельный ремонт двигателя ВАЗ-2103

Протянуть новый тросик теперь не составит проблемы. Аналогично процедуре снятия, делаем все в обратном порядке. Начинаем с протяжки через шайбы и петель на крючках рычага, а заканчиваем подтяжкой ручного тормоза в салоне. Оболочку тросика нужно тоже иногда заменять, так как она также подвержена износу. Закрепить её после замены можно обычными пластиковыми хомутами. Вот так и проходит замена тросика ручника ВАЗ 2114.

Аналогичным образом производится замена и на автомобилях ВАЗ 2115 и ВАЗ 2113. В этих моделях абсолютно идентичная тормозная система, поэтому никаких различий в ремонте быть не может. Исключением может быть «любительский тюнинг» или недобросовестный ремонт доставшийся в наследство от прошлого хозяина.

Компоненты

В такой ситуации есть 2 варианта развития событий:

Произвести доработку в соответствии с заводской схемой;
Приобрести компоненты у другого производителя.

И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые.

Как сообщил сотрудник завода, необходимости в замене балки и перепрошивке блока ABS нет, а это существенно ускоряет и удешевляет проведение работ.

Кроме того, на снимке отчетливо видно, что между осью и балкой имеется штатная проставка и именно к ней фиксируется пыльник. С завода ступица и диск идут раздельно, потому после самостоятельной установки задних дисковых тормозов на Лада Веста, отпадает необходимость в замене подшипников, если нужно заменить диск.

Все компоненты, необходимые для замены тормозов своими руками, представлены в таблице вместе с артикулами.

Позиция	Артикул
Правый кронштейн крепления шланга тормоза	8450031136
Левый кронштейн крепления шланга тормоза	8450031137
Гибкий шланг задних тормозов в сборе – 2 ед.	8450031129
Задние тормозные колодки (полный комплект)	11196-3502089-00
Шайба 10	00001-000516870
Болт фиксации шаровой опоры	21080-2904194-00
Шайба 10	00001-000516870
Болт фиксации шаровой опоры	21080-2904194-00
Задний левый тормоз (в сборе)	8450031163
Задний правый тормоз (в сборе)	8450031162
Винт крепления фиксатора	21080610526810
Диск заднего тормоза	8450031131
Ступица заднего колеса (в сборе)	8450031130
Винт с головкой шестигранной формы	00001-003836021
Правый защитный кожух заднего тормоза	8450031686
Левый защитный кожух заднего тормоза	8450031687
Болт М10-1,25-40	8450031161
Левый кронштейн крепления заднего тормоза	8450031132
Правый кронштейн крепления заднего тормоза	8450031133

Оценочная стоимость всего набора для самостоятельной установки задних дисковых тормозов на Лада Веста – порядка 30000 рублей.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

Лада Гранта;
Газель;
Опель Зафира;
Лада Калина;
Рено Логан;
Лада Веста;
Шевроле Лачетти;
Рено Дастер;
ВАЗ 2110;
ВАЗ 2107;
Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Выводы

Подтяжку троса на Ладе Калине необходимо проводить каждые 40 000 км согласно с сервисными данными. Но, как показывает практика, это может делаться и раньше. Например, одна-две поездки с ручником и трос придется подтянуть, а в худшем случае заменить.

Согласно мнению автомобилистов, необходимо подтягивать ручной тормоз каждые 30 тыс. км пробега.

Первая партия Лады Весты, в принципе, как и ожидалось, получилась сыров в том плане, что ее еще нужно дорабатывать, чем и занимаются проектировщики Весты.

Ранее уже упоминалось о скрипах в передней подвеске на кочках, это скрипела втулка стабилизатора. Так же многих автовладельцев беспокоил шум, удары сзади на кочках: причиной служила резинка штока стойки, она била о кузов. Решением оказалось простое, подложить шайбы (подробнее).

Если же проделав операцию со стойками, у вас остались посторонние шумы на кочках, то попробуйте обратить внимание на крепление троса ручника. Для этого потребуется загнать автомобиль на эстакаду или попробовать поднять на домкрате

Суть в том, что трос ручника просто не закреплен на своем месте, и он болтается на кочках, ударяя о металлический кронштейн. Избавиться от шума в данном случае просто: нам понадобится кусок разрезанной силиконовой трубки. Эту силиконовую трубку мы надеваем на трос ручника и впрессовываем в наш кронштейн, как показано на рисунке. Главная страница

Снятие и установка рычага ручного тормоза

Подготавливаем автомобиль для выполнения работы и выключаем зажигание.

Снимаем облицовку туннеля пола.

Отсоединяем колодку жгута проводов от выключателя сигнальной лампы рычага ручного привода тормоза.

Установка рычага

Устанавливаем тросы 1 ручного привода тормоза в отверстия уравнителя 2.

Присоединяем колодку жгута проводов к выключателю сигнальной лампы рычага ручного привода тормоза.

Устанавливаем облицовку туннеля пола.

Регулировка ручного привода тормоза

Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание.

Опускаем рычаг ручного привода тормоза.

— тросы ручного привода тормоза;

— колесные цилиндры заднего тормоза;

— механизмы автоматической регулировки зазора.

Ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, натяжения тросов.

Устанавливаем рычаг ручного привода тормоза на второй вырез зубчатого сектора.

Подтягиваем регулировочную гайку так, чтобы задние колеса перестали вращаться вручную.

Затягиваем и опускаем рычаг ручного привода тормоза 2-3 раза и проверяем вращение задних колес.

Если колеса не вращаются, постепенно ослабляем регулировочную гайку до начала свободного вращения колес. Допускается местное касание фрикционной накладки рабочей поверхности барабана.
