Как заменить шланги тормозов ваз 2107

Порядок прокачки тормозов

Чтобы прокачать тормоза на «семёрке», требуется, как правило, 2 человека: один находится под машиной и работает непосредственно с тормозными цилиндрами, а второй располагается в салоне автомобиля и нажимает на педаль тормоза. Для работы необходимы следующие инструменты:

накидной ключ 8/10;
ключ 8/10 рожковый или специальный для тормозных трубок;
шланг соответствующего диаметра;
ёмкость для отработанной жидкости.

Прокачку начинают с самого дальнего колеса от ГТЦ, поэтому она выполняется в такой последовательности:

Правое заднее колесо.
Левое заднее.
Правое переднее.
Левое переднее.

Для прокачки тормозных механизмов задних колёс необходимо спуститься под автомобиль. Работы с передними тормозами проводятся после предварительного демонтажа колёс. В остальном процесс одинаков:

Снимают защитный колпачок со штуцера рабочего тормозного цилиндра.
Надевают на штуцер накидной ключ на 8/10 и слегка ослабляют затяжку.
Стыкуют со штуцером шланг, другой конец которого опускают в ёмкость.
Нажимают на педаль тормоза, пока она не станет жёсткой, и удерживают её в нажатом положении.
Откручивают штуцер на пол-оборота, при этом тормозная жидкость начинает вытекать через шланг, а педаль упирается в пол. Пока жидкость не перестанет течь, педаль не отпускают.
Заворачивают штуцер и повторяют процедуру до тех пор, пока через трубку не начнёт течь жидкость без пузырьков воздуха.
Процедуру повторяют с другими колёсами автомобиля.
По окончании прокачки штуцер закрывают резиновым колпачком.

О прокачке тормозов

Для проведения операции традиционным способом вам понадобятся услуги помощника. Его задача — многократно нажимать и удерживать педаль тормоза, пока вы удаляете воздух через штуцеры на каждом колесе. Процедура повторяется до тех пор, пока в прозрачной трубке, подключённой к штуцеру, не останется воздушных пузырьков.

Чтобы прокачать тормоза без помощника, нужно располагать мини-компрессором для подкачки шин и сделать штуцер — переходник в виде пробки расширительной ёмкости. Нагнетатель подключается к золотнику и накачивает давление 1 Бар, имитируя нажатие педали тормоза. Ваша задача — ослаблять штуцеры, выпускать воздух и подливать новую жидкость.

За целостностью тормозных шлангов нужно следить постоянно, особенно когда элементы прилично изношены. Заметили сетку мелких трещин либо порыв с торчащим текстилем — приобретайте и устанавливайте новый патрубок. Запчасти необязательно менять парами, допускается ставить шланги поодиночке.

Приветствую всех автолюбителей владельцев автомобилей Волжского автозавода в своем авто блоге RtiIvaz.ru. В данном видео мы рассмотрим передние и задние тормозные шланги ваз автомобилей.

Для начала рассмотрим передний тормозной шланг ваз, в комплекте для переднего тор. контура лады идет два шланга. Та часть тормозного шланга, которая идет к суппорту имеет «полку» на конце шланга для плотного соединения с суппортом.

Полка имеет сквозное отверстие для болта его крепления, через которые осуществляется подача тормозной жидкости к суппорту. Для замены передних тормозных шлангов также необходимо приобрести четыре медных колечка, по два на один шланг (сверху и снизу полки).

На заднем контуре тормозов классических моделей лады устанавливается лишь один тормозной шланг, конструктивно отличающийся от передних. Для полной замены комплекта потребуется три тормозных шланга.

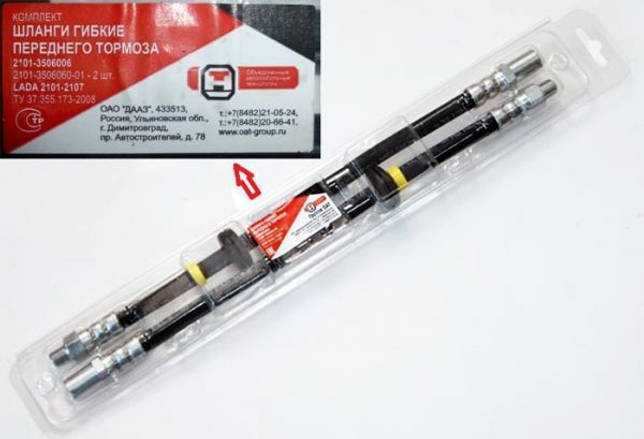

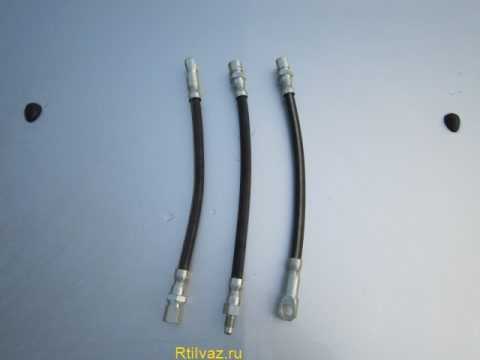

Шл. гибкий переднего и заднего тормоза в сборе ваз 2101-07

2101-3506060-01 передний (см. фото 2 шт)
2101-3506085 задний (см. фото 1 шт)

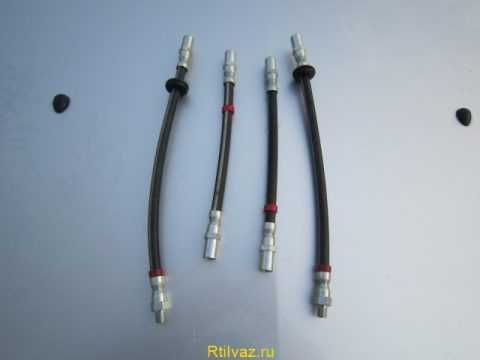

Далее на видео, а также фото показан ремкомплект на автомобиль «Нива» волжского автозавода ваз 2121, производства Балаковского завода резинотехнических изделий.

Полный комплект состоит из пяти штук: четыре передних деталей (по два на суппорт) и один задний. При этом передние детали идут с разными размерами. Два длинных и два коротких шланга. Задний для «Нивы» аналогичен с задним тормозным шлагом классики ваз и взаимозаменяем с ним.

Шл. гибкий переднего и заднего тормоза в сборе ваз 2121

2121-3506060-10 передний верхний (см. фото 2 шт длинные)
2121-3506061-10 передний нижний, длина 450 мм (см. фото 2 шт короткие)
2101-3506085 задний (см. фото 1 шт в комплекте от классики ваз 2101-07)

Далее друзья рассмотрим ремкомплект на переднеприводное семейство автомобилей ваз 2108-09,10, 11, 12 и дальнейших модификаций. Авто комплект, включает два передних, а также два задних тормозных шланга.

На передних с завода надеты резиновые кольца для фиксации в кронштейнах, расположенных на передних стойках. Для лады 2110 передний тормозной шланг имеет два резиновых кольца для фиксации.

Шл. гибкий переднего и заднего тормоза в сборе 2108

2108-3506060 передний (см. фото 2 шт длинные)
2108-3506085 задний (см. фото 2 шт короткие)

Следующими рассмотрим авто комплект на Шевроле Ниву ваз 2123. Данные резиновые детали похожи на тормозные детали для ваз 2108, но имеют специфические резиновые кольца (по две штуки) и передние несколько длиннее, чем «восьмерочные».

Передние торм. шл. от Шевроле Нива, также по желанию автовладельца устанавливают на ваз-2108 и их модификации при поднятии передка автомобиля, так как они имеют большую длину.

Шл. гибкий переднего и заднего тормоза в сборе ваз 2123

2123-3506060Р передний (см. фото 2 шт длинные)
2123-3506085Р задний (см. фото 2 шт короткие)

В целом мы рассмотрели комплекты тормозных шлангов ваз для переднего и заднего контуров самых распространенных моделей автомобилей Лада.

Использование трубок в конструкции автотранспорта

В современных машинах используются несколько гидравлических систем с различными магистральными разводками. Одной из них является тормозная система. Двигающаяся по ней рабочая жидкость должна быть изолирована от внешней среды за счет герметичности.

Успех надежных соединений зависит от качества развальцовки. Данная операция равномерно увеличивает диаметр одного наконечника трубки. У встречной трубки диаметр наконечника уменьшается, чтобы обеспечить завальцовку (вход малого диаметра в увеличенный и удерживание пары в таком положении длительное время).

Если трубки на каком-либо из участков получают механическое повреждение, то из-за разгерметизации системы приходится заменять часть магистральной проводки. На автопредприятии развальцовку делают на спецоборудовании, в котором присутствуют гидравлические, электрические и механические приводы. В гаражных условиях приспособление для развальцовки тормозных трубок чаще всего обладает механическим приводом от мускульной силы исполнителя.

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание! У тормозной системы есть контуры, на классике они располагаются поперечно друг другу, то есть задний тормозной контур (Оба задних колеса) и передний тормозной контур (Оба передних колеса), как мы уже говорили выше, если рвётся шланг заднего контура к примеру, то оба колеса задних перестают тормозить (Полностью контур выходит из строя) и наоборот, но мы не об этом, про прокачку тормозов пару слов хотим сказать, когда дело касается тормозной системы то и прокачка тормозов всегда затрагивается, для прокачки нужна тормозная жидкость поэтому ей заранее и запаситесь, ещё учитывайте те самые контуры тормозной системы, основываясь на них, при работе с передней частью (Например в передней части Вы тормозные шланги меняете) прокачивайте только её, при работе с задней часть (Например Вы задний тормозной шланг собрались поменять), прокачивайте именно задние колёса к передку можете даже и не приближаться, не забывайте об этом!

1. Начнём с передних тормозных шлангов, даже если они у Вас целы и не нуждаются в замене, не надо сразу листать дальше и искать информацию по замене заднего тормозного шланга (Она в пункте 2 дана), потому что шланги (Что передние, что задние) заменяются аналогично и прочтя этот пункт, Вы будете знать то, чего мы в пункте 2 не указали, ну что же начнём! Для замены шланга спереди, снимите колесо (Как снять колесо, читайте в статье: «Замена колёс в автомобиле») и выкрутите гаечным ключом болт который шланг к суппорту крепит (см. фото ниже), после чего выньте болт и на нём будут медные шайбы (Две, указаны красными стрелками), они должны быть заменены на новые, они играют роль неких уплотнителей и при установке старых (Обжатых шайб) не исключена вероятность того, что тормозная жидкость через то место куда шланг к суппорту подсоединяется польётся.

Примечание! Во время работы, тормозная жидкость всё же чуть-чуть выльется из тормозного бачка, чтобы это было не существенно (Обязательно проделайте данную операцию), во время выкручивания болта который тормозной шланг к суппорту крепит пережмите его как это показано на фото 1, тем самым, когда шланг будет отсоединён из него выльется незначительная часть тормозной жидкость, вся она не выльется так как шланг пережат будет, после чего Вам будет нужно открутить тормозной шланг где он к тормозной трубке крепиться (Это уже другой конец шланга, более подробно как его отсоединить, читайте в пункте 2 чуть ниже) и после этого, шланг просто отсоединить будет нужно, но и здесь казус, когда шланг будет отсоединён из трубки потекёт тормозная жидкость, чтобы этого не произошло, заткните трубку чем ни будь, к примеру болтом подходящего диаметра или заглушкой, более подробно на фото 2 смотрите! (Если Вам не нужно это, пережимать шланг, затыкать отверстие, то просто берите резиновую грушу и с помощью неё заберите всю тормозную жидкость из тормозного бачка, но после замены шлангов, прокачать все 4-ре колеса в этом случае придётся и кстати, жидкость эту обратно не заливайте, она уже испорчена будет)

2. Переходим к снятию заднего тормозного шланга, он крепится точно так же как и передний, только в том месте где передний шланг к суппорту болтом крепится, задний же за счёт гайки прикручен (см. маленькое фото), но а другим концом, тормозной шланг точно так же как и передний крепится (Мы же в пункте 1 не описали процесс отсоединения шланга от тормозной трубки, а только описали как его от суппорта отсоединить), поэтому чтобы отсоединить шланг от тормозной трубки, её отвернуть будет нужно (Красная стрелка) но в то время когда ключом трубку крутить будете, удерживайте другим гайку шланга (Указана синей стрелкой) и как только трубка будет чуть-чуть ослаблена, пассатижами выньте стопорную скобу (Указана зелёной стрелкой) и отсоедините тормозной шланг от трубки, в обратном порядке шланги подсоединяются точно так же, когда работа будет завершена, залейте тормозную жидкость и прокачайте тормоза в автомобиле (Как прокачать тормоза, читайте в статье: «Прокачка тормозной системы на классике»), потом убедитесь что жидкость не откуда не течёт, по возможности устраните проблему.

Дополнительный видео-ролик: Посмотрите два видео-ролика, в которых наглядно показан процесс замены передних тормозных шлангов и заднего шланга (Про передние шланги верхний ролик, про задний, последний).

Инструкция по замене

Прежде чем приступить к замене шлангов, из центрального бачка с помощью шприца или клизмы-груши лучше удалить тормозную жидкость, чтобы она не вылилась в процессе замены.

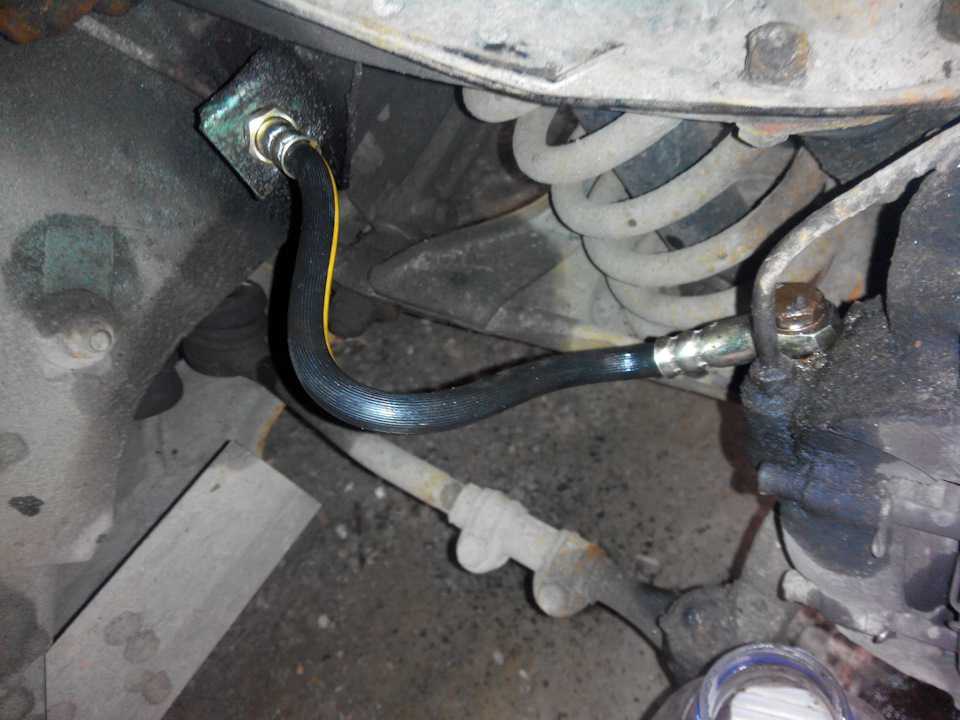

Установка передних шлангов

Автомобиль становится на яму на ручном тормозе.
Снимается колесо с нужной стороны, чтобы получить доступ к шлангу.
Для удобства щеткой зачищаются детали.
Смазкой, например, WD-40, заливаются все соединения.
Через 5-10 минут можно откручивать фитинги

Здесь важно не повредить тормозную трубку и не пережать ее, при откручивании ее нужно придерживать ключом на 17. Лучше не торопиться, чтобы не повредить резьбу.
На трубку надеть пыльник, чтобы защитить систему от попадания посторонних предметов.
С помощью плоскогубцев извлекается скоба второго конца шланга, затем плоской отверткой откручивается винт, прижимающий кронштейн к суппорту.
Ключ на 14 понадобится, чтобы выкрутить болт, которым крепится второй фитинг.
Устанавливается новый шланг, наконечники фитинга должны быть направлены вниз.

Аналогично снимается колесо с другой стороны и меняются шланги. После замены колеса сразу надевать не следует, сначала нужно провести прокачку тормозов.

Замена передних шлангов (Видео)

Как поменять задний патрубок

В классический моделях ВАЗ замена заднего патрубка почти не отличается от переднего, что значительно упрощает задачу. Работу надо выполнять в той же последовательности:

зачистить детали;
смазать соединения;
вывинчивается муфта;
убирается скоба, фиксирующая подводку;
убрать второй фитинг из тройника;
установить новый задний шланг.

Оригинальные и контрафактные запчасти, их отличие

Основная проблема при покупке новых запчастей – не купить подделку сомнительного качества, для этого необходимо знать, что отличает качественный товар от контрафактного.

Производитель. У фирмы, которая изготавливает качественные детали, маркировка отлита вместе с ней, а не просто нанесена краской на оплетку.
Все обозначения и инструкции на упаковке должны быть обязательно переведены на русский язык.
Тормозные патрубки от проверенных производителей не продаются поштучно, передние идут только парой.
Качественные запчасти изготавливаются из материалов высокого качества. Для проверки можно попробовать растянуть изделие. Хороший – не деформируется, а изготовленный из неармированной резины растянется.
У шланга надлежащего качества двойной контур запрессовки, контрафактные детали таким похвастаться не могут.

Важные моменты

Занимаясь ремонтом тормозной системы ВАЗ 2107, следует помнить несколько очень важных нюансов. Без упоминания о них эта статья была бы неполной. Итак:

на поздних моделях ВАЗ 2107 под крепёжными болтами тормозных кронштейнов начали устанавливать пружинные шайбы. Они тонкие, и их очень легко потерять, снимая кронштейн. Чтобы этого не произошло, под суппортом целесообразно расстелить какую-нибудь газету или тряпку. Если шайба всё-таки выскочит, отыскать её будет гораздо легче;
если водитель при замене суппорта не планирует менять тормозные колодки, то их перед извлечением следует пометить маркером или мелом, чтобы при сборке установить их на то же место. Если изменить первоначальное расположение колодок, то в негодность они придут гораздо быстрее;
если водитель решил оставить суппорт на месте и планирует поменять в нём только тормозные колодки, то покупать ему придётся не один, а два комплекта колодок, поскольку эти детали всегда меняются на двух колёсах, а не на одном. Если оставить на одном из колёс старые колодки, это неизбежно приведёт к быстрому износу и к новым нарушениям в работе тормозной системы;

Итак, замена тормозного суппорта — задача вовсе не такая сложная, как может показаться на первый взгляд

Главное, о чём должен помнить водитель, меняя эту деталь — это её чрезвычайная важность. Если при монтаже суппорта или колодок будет допущена ошибка, то это не сулит ничего хорошего ни водителю, ни автомобилю

Именно по этой причине в статье было максимально подробно рассказано обо всех нюансах монтажа тормозного суппорта

И на эти нюансы настоятельно рекомендуется обратить самое пристальное внимание

Тормозные трубки заменяют в случае их повреждения, течи и глубокой степени коррозии.

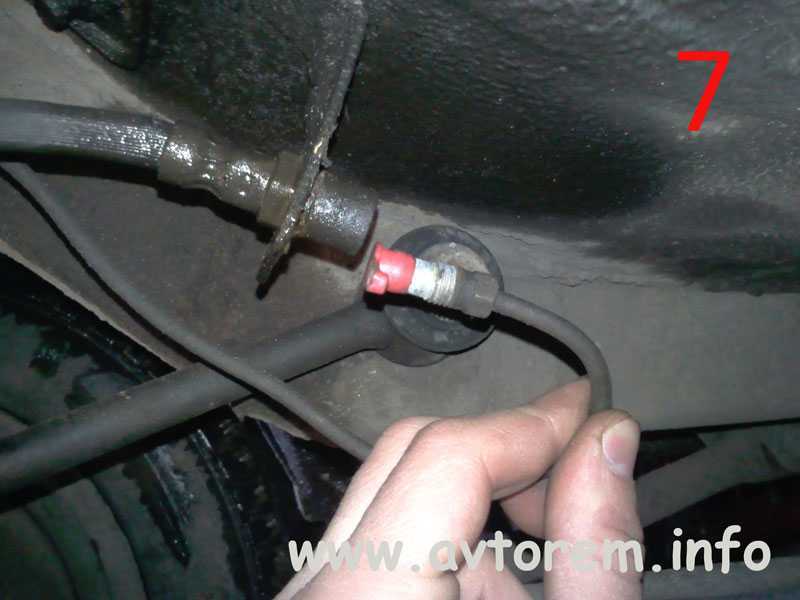

Сегодня будем производить замену магистральной трубки и трубок на задний контур тормозов ВАЗ-2107. В другой статье обсудим как заменить и настроить регулятор давления задних тормозов (РДТ).

Для работы нам понадобится:

Трубка тормозная магистральная (арт.21010-3506080-00)
Трубка от регулятора давления к шлангу (арт.21010-3506082-00)
Трубка тормозная задняя левая (арт.21010-3506110-00)
Трубка тормозная задняя правая (арт.21010-3506100-00)
Шланг тормозной задний (арт.21010-3506085-00) при необходимости
Тройник тормозной системы (арт.21010-3506091-00) при необходимости
Рожковые и спецключи для отворачивания тормозных трубок на 8, 10, рожковые ключи на 14 или 15 (заднего шланга)
Торцевые головки и вороток с удлинителем на 13
Молоток, металлическая щетка, пассатижи, длинная плоская отвертка или лопатка
Газовая горелка или технический фен, «жидкий ключ»
Тормозная жидкость, медная или графитовая смазка, автопластилин, пушечное сало
Скотч или изолента

Перед началом работы ставим и фиксируем автомобиль на подъемнике или смотровой яме, откачиваем тормозную жидкость из бачка на задний контур.

Смазываем резьбу и шейки штуцеров трубок антикоррозионными смазками, заматываем концы скотчем (изолентой) для защиты от повреждений и попадания грязи внутрь при прокладывании.

Работу начнем с замены магистральной трубки. Протягиваем ее под тоннелем автомобиля вдоль магистрали трубок к заднему мосту, затем отворачиваем старую трубку от ГТЦ, прикручиваем новую и далее, двигаясь вдоль магистрали и отгибая хомуты, вставляем новую трубку заместо старой.

Трубку необходимо прокладывать плотно к днищу, избегать лишних изгибов, чтобы ее длины хватило до регулятора.

На инжекторе также необходимо будет снять защитный отражатель над катализатором.

Протянули трубку к регулятору тормозов, далее, отворачиваем три гайки крепления кронштейна к кузову и отводим его вниз для удобства подсоединения.

Осторожно подгибаем по месту и вставляем трубку, чтобы после установки регулятора она не касалась кузова. Закручиваем от руки и подсоединяем аналогично вторую трубку до шланга тройника

Ставим кронштейн с регулятором на место и окончательно затягиваем трубки.

Трубки необходимо вставлять в отверстия под прямым углом, не допуская перекосов, а при затяжке не следует прилагать слишком большое усилие, так как есть риск повредить фланцы и испортить трубку.

Прокладываем вторую трубку до шланга тройника.

Подобным образом, отогнув зажимы на балке заднего моста, заменяем трубки от тройника на левое и правое колеса. Для удобства тройник можно ослабить и приподнять.

Как часто нужно менять передние колодки

Начнем с того, что на автомобиле ВАЗ 2107 передние тормоза представлены дисковой системой, которая в некотором роде является намного лучше, нежели барабанная, но сейчас не об этом. Спереди на каждом суппорте размещены по 2 колодки, которые и отвечают за эффективное торможение автомобиля. Передние тормозные колодки ВАЗ 2107 имеют следующий вид, представленный на фото выше.

По сути изделия представляют собой стальную пластину, на которую наносится специальный фрикционный слой. Именно этот фрикционный слой и является основой торможения автомобиля. Когда этот слой стирается, что зависит не только от частоты использования педали тормоза, но и от характера вождения, то владельцу автомобиля срочно необходимо заменить тормозные колодки на ВАЗ 2107. Если этого не сделать своевременно, то каким может быть итог, понимаете сами.

Как часто необходимо менять рассматриваемые детали, зависит от таковых факторов:

состояние тормозной системы;
характер и манеры вождения;
производитель изделий;
регулярность прохождения ТО.

Но наш менталитет таков, что мы не обращаем внимания на то, как часто нужно менять колодки, а делаем это уже когда прижмет. Причины, которые свидетельствуют о том, что автомобиль требует провести ремонтные работы тормозной системы, обусловлены следующими признаками:

появление посторонних звуков при нажатии на педаль тормоза: скрип или скрежет;
чтобы затормозить, необходимо приложить усилие;
при торможении автомобиль начинает уходить в занос.

Ориентировочно заменять передние колодки на автомобиле необходимо через каждые 25-30 тысяч км. Но этот диапазон является средним, так как кто-то может отъездить и 50 тысяч км без замены изделий, а можно только 10. Что представляет собой замена передних тормозных колодок ВАЗ 2107, рассмотрим детальнее.

Детальное описание замены передних колодок на ВАЗ 2107

Замена колодок на ВАЗ 2107 представляет собой несложный процесс, к которому требуется отнести серьезно. Для начала необходимо приобрести новые изделия. Покупать их необходимо комплектом, да и проводить замену следует сразу на обоих колесах. После этого убедиться в наличие основного перечня инструментов, это:

отвертка;
молоток и зубило;
плоскогубцы;
стандартный набор гаечных ключей;
смазка WD-40;
очиститель Brake Cleaner (не обязательно).

Приступаем к рабочему процессу:

Первоначально следует удалить из тормозного бачка часть жидкости, что делается для исключения ее перелива через край и попадания в моторный отсек.
Под колеса следует подставить башмаки, а затем установить домкрат и поднять переднюю часть. После снимается колесо, а затем очищается поверхность суппорта от грязи и пыли.
Используя тонкую отверточку, следует извлечь два видимых шплинта. Эти шплинты предназначаются для удержания штоков колодок. На фото ниже представлен вид расположения этих двух шплинтов.
Используя отвертку, необходимо выдавить штоки колодок. Если собственных усилий недостаточно, то можно воспользоваться молотком и пробоем.
Изделия удерживаются дополнительно пружинными конструкциями, которые можно рассмотреть на фото выше. Их также необходимо демонтировать, для чего воспользоваться плоскогубцами.
Когда штоки и пружины извлечены, можно приступать к демонтажу самих изделий. Обычно колодки сидят неплотно, поэтому их достаточно поддеть отверткой и вынуть, как показано на фото ниже.
Как только колодки демонтированы, рекомендуется провести очистку посадочного места при помощи специальных средств, и можно приступать к установке новых.
Для этого с помощью монтажки или отвертки нужно развести оба цилиндрика, тем самым подготовить место для новых(более толстых) колодок. Параллельно не забываем следить за уровнем вытесняемой жидкости в бочке, и при необходимости отбирать ее.

После установки новых изделий на свои места, следует в обратном порядке установить штоки и крепежные пружины. На этом замена передних колодок на популярном автомобиле ВАЗ 2107 завершена. Ничего сложного, как видите, вовсе нет. Все просто и понятно, но при этом главное выполнять все действия в порядке, описанном выше. После установки новых элементов системы по инструкции, прокачку тормозов осуществлять нет необходимости.

Если уж вы решили заменить изношенные изделия, то рекомендуется новые приобретать таких фирм, как Феродо, АТЕ или Ниппон. Они гораздо дольше прослужат, а также порадуют своим качеством и показателями торможения. Если вы все еще не знаете, как поменять передние тормозные колодки на жигулях, то данный материал будет хорошим помощником. И помните, что переплатить мастеру на СТО вы всегда успеете, но только пи этом вы не сможете получить бесценный опыт по ремонту своего автомобиля.

Какие запчасти лучше

Основная проблема при выборе тормозных шлангов — насыщенность рынка поддельными запчастями низкого качества. Такие подводки служат недолго, быстро покрываются трещинами либо начинают подтекать возле прессованных наконечников буквально через неделю после установки. Как правильно подбирать резиновые патрубки:

Не приобретайте дешёвые шланги без упаковки, продающиеся поштучно. Обычно передние трубки идут парами.
Внимательно рассмотрите металлические поверхности крепёжных фитингов — на них не должно оставаться следов грубой механической обработки — зазубрин, борозд от фрезы и подобных дефектов.
Изучите маркировку на резиновой трубке. Как правило, производитель ставит свой логотип и указывает каталожный номер изделия, совпадающий с надписью на упаковке. Какие-нибудь иероглифы ясно указывают на происхождение запчасти — КНР.
Попробуйте растянуть патрубок. Если резина вытягивается подобно ручному эспандеру, воздержитесь от покупки. Заводские шланги довольно жёсткие и плохо поддаются растяжению.

Надписи на бумажном вкладыше должны соответствовать маркировке патрубков

Дополнительная примета качественного изделия — 2 контура запрессовки вместо одного. Контрафактные патрубки не изготавливаются настолько тщательно.

Проверенные бренды, выпускающие тормозные патрубки достойного качества:

БРТ — Балаковский завод резинотехнических изделий;
ДААЗ — Димитровградский агрегатный завод;
«Белмаг»;
KRAFTTECH;
Fenox.

Рельефный логотип и надпись на изделиях БРТ отливается вместе с резиновой оболочкой

Медные шайбы служат для уплотнения болтового соединения, накладные кронштейны дополнительно фиксируют наконечники патрубков

Вместе с комплектом передних патрубков стоит купить 4 новых уплотнительных кольца из меди толщиной 1,5 мм, поскольку старые наверняка расплющены от сильной затяжки. Также не помешает убедиться в наличии фиксирующих кронштейнов, прикручиваемых к суппортам, — многие водители не озабочиваются их установкой.

Назначение гибких патрубков

Контуры жидкостных тормозов ВАЗ 2107 изготовлены из металлических трубок, ведущих от главного цилиндра (сокращённо — ГТЦ) ко всем колёсам. Подсоединить эти магистрали напрямую к рабочим цилиндрам невозможно, поскольку колёсные тормозные механизмы постоянно движутся относительно кузова — ходовая часть отрабатывает неровности, а передние колёса вдобавок поворачиваются вправо-влево.

В тормозных контурах «семёрки» используется 3 гибких подводки — две на передних колёсах, одна — на задней оси

Чтобы соединить жёсткие трубки с суппортами, используются гибкие подводки — тормозные шланги, сделанные из влагостойкой армированной резины. В «семёрке» предусмотрено 3 патрубка — два на передних колёсах, третий подаёт жидкость к регулятору давления тормозов задней оси. Короткие тонкие шланги между расширительным бачком и ГТЦ не в счёт — в них отсутствует высокое давление, запчасти приходят в негодность крайне редко.

Гибкая подводка состоит из 3 элементов:

Армированный текстильным волокном гибкий шланг.
На один конец патрубка напрессован стальной фитинг с внутренней резьбой, куда вкручивается ответная втулка металлической трубки. Снаружи наконечника выполнена канавка для фиксации элемента к кузову машины специальной шайбой.
Форма второго фитинга зависит от назначения шланга. Для стыковки с передними механизмами используется проушина с отверстием под болт (так называемый фитинг banjo), на заднем контуре стоит конусный наконечник с резьбой.

Патрубок переднего тормозного контура оснащен фитингом типа banjo под болт М10

Первый конец шланга, соединяющийся с трубкой контура, всегда прикрепляется фиксирующей скобой к специальному кронштейну на кузове. На задней оси второй наконечник остаётся свободным, на передних колёсах — дополнительно фиксируется к суппортам накладными кронштейнами. Чтобы жидкость не просачивалась по резьбовому соединению, на болт надевается 2 медных уплотнительных шайбы.

Конус с наружной резьбой вкручивается в тройник, второй конец заднего шланга соединяется с металлической трубкой

Проушина внешнего наконечника должна прилегать к плоскости тормозного суппорта под углом
