Выжимной подшипник постоянного вращения

5.1.8. Проверка главного цилиндра привода сцепления на стенде

ЗАДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Схема проверки состояния заднего уплотнительного кольца на герметичность

1 – главный цилиндр; 2 – сосуд; 3 – переходник с уплотнителем; 4 – манометр; 5 – тройник; 6 – регулировочный винт; А – воздух от компрессора;

В – выпуск воздуха

Проверка на герметичность

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите главный цилиндр на стенд (см. рис. Схема проверки состояния заднего уплотнительного кольца на герметичность), обеспечив при этом хорошее уплотнение между фланцем цилиндра и привалочной плоскостью стенда.

2. Присоедините к цилиндру сосуд 2 с жидкостью для гидропривода.

3. Откройте кран сжатого воздуха при отвернутом регулировочном винте 6, затем медленно закрывайте регулировочный винт до выхода воздуха из сосуда 2.

4. Проверьте по манометру давление воздуха, которое должно быть не менее 0,05-0,08 МПа (0,5-0,8 кгс/см2). При меньшем давлении замените заднее уплотнительное кольцо.

ПЕРЕДНЕЕ УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Схема проверки состояния переднего уплотнительного кольца на герметичность

1 – винт для прокачки; 2 – кран;

3 – манометр с ценой деления 0,2 МПа (2 кгс/см2);

4 – манометр с ценой деления 0,005 МПа (0,05 кгс/см2); 5 – сосуд; 6 – толкатель;

7 – главный цилиндр

Проверка на герметичность

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите главный цилиндр на стенд и соедините его с сосудом, заполненным жидкостью для гидропривода, и с манометрами (см. рис. Схема проверки состояния переднего уплотнительного кольца на герметичность).

2. Закройте кран манометра 3 и, передвигая толкатель главного цилиндра, обеспечьте стабильное давление 0,2 МПа (2 кгс см2).

3. При закрепленном толкателе и отсутствии подтекания жидкости давление должно оставаться постоянным в течение 2 мин.

4. Закройте кран манометра 4 и откройте кран манометра 3. Передвигая толкатель, установите по манометру стабильное давление 10 МПа (100 кгс/см2).

5. При закрепленном толкателе и отсутствии подтекания жидкости указанное давление должно оставаться постоянным не менее 2 мин. В противном случае переднее уплотнительное кольцо замените.

Продление ресурса

Гарантийные обязательства не распространяются на рано вышедшую из строя деталь, т.к. ее износ полностью зависит от действий водителя. Однако имеется несколько рекомендаций, выполнение которых позволит продлить срок службы узла.

Для продления ресурса детали нужно:

• избегать резкого трогания машины с места;
• не допускать медленного отпускания педали при больших оборотах двигателя;
• двигаться с полностью отпущенной педалью сцепления и не нажимать ее во время торможения;
• избегать ситуаций, при которых автомобиль может буксовать.

Но основной рекомендацией является сведение к минимуму долгого удержания педали в нажатом положении. Выжимной механизм прослужит дольше, если педалью сцепления пользоваться только для переключения скорости.

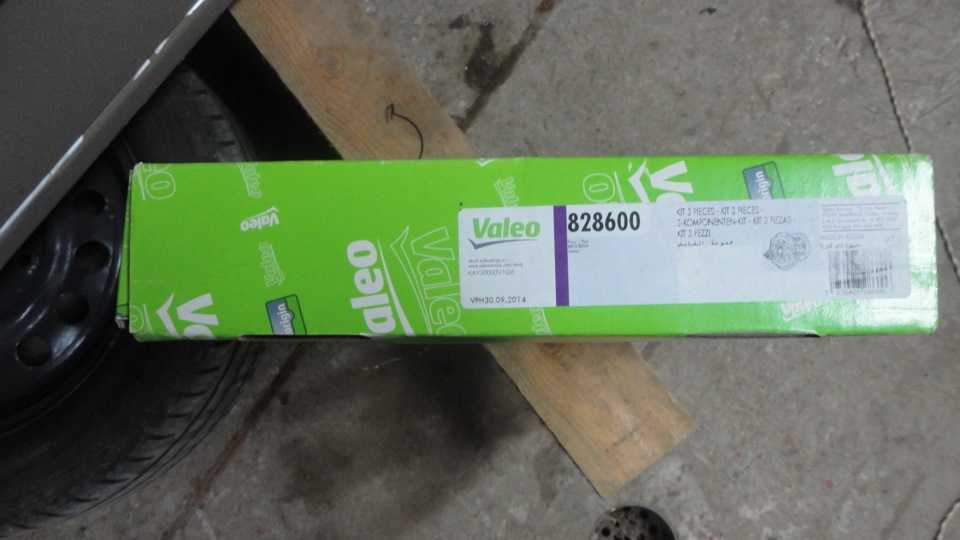

№19-Замена сцепления VALEO

Приветствую читателей моего БЖ! Сегодня запись, пожалуй, самая интересная для меня, ибо в такие силовые агрегаты как сцепление, мне ни разу не доводилось попадать!Все началось с пробуксовки, будто кто то держит машину, хотя газ даешь. Решил изучить принцип работы сцепления и коробаса, кто что делает, и кто за что отвечает. Нашел интересное видео, которое помогло разобраться что к чему:

https://youtube.com/watch?v=MJX5ifznz3E

Договорившись с корешом загнал ему пациента в гараж на яму, ибо стоять ему там разобранным неделю-пока все снять, провести деффектовку, заказать необходимые запчастюльки и ждать))) Снимали коробку с ним вдвоем, вроде бы ничего сложного не было, но вот задняя подушка двигуна нам нервы попортила, эдак часа на полтора. Фоток по снятию не делал, их полно в сети. Как снять коробку вот тут: autorambler.ru/bz/remont/…el=80&modif=34144&tag=354и еще вот тут:

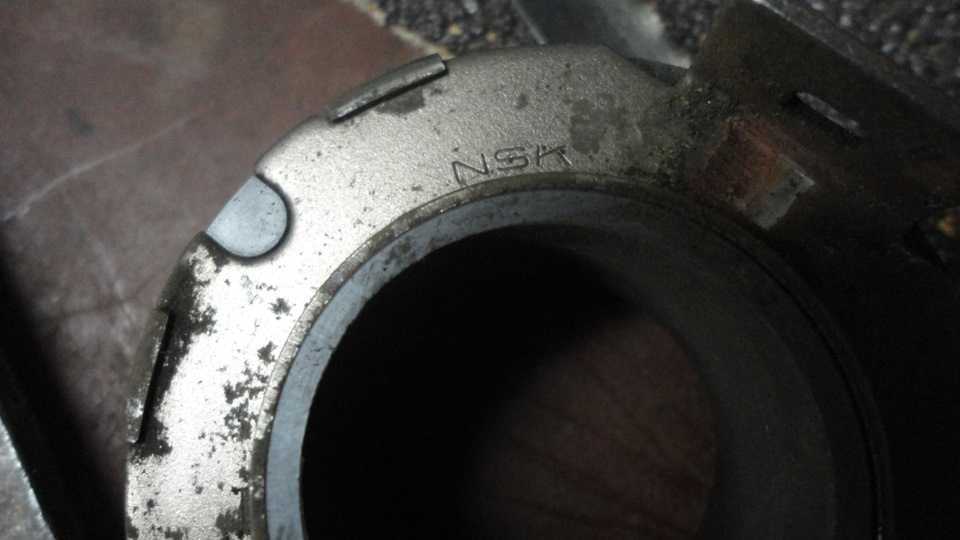

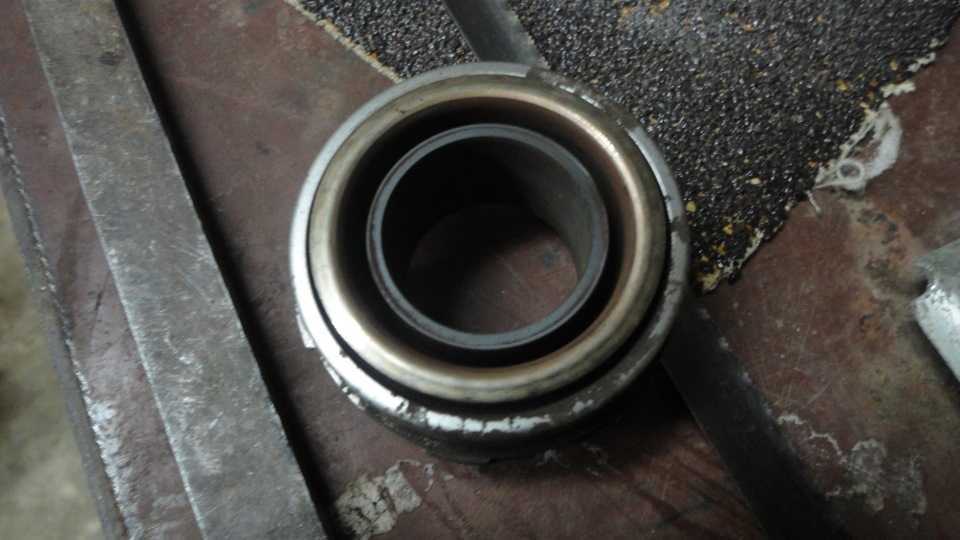

Скинули коробас и что видим: выжимной подшипник весь сухой если его покрутить, то будто набит землей, при вращении обоймы он издавал дикий скрежет или шелест. Именно этот шелест я и слышал при езде)

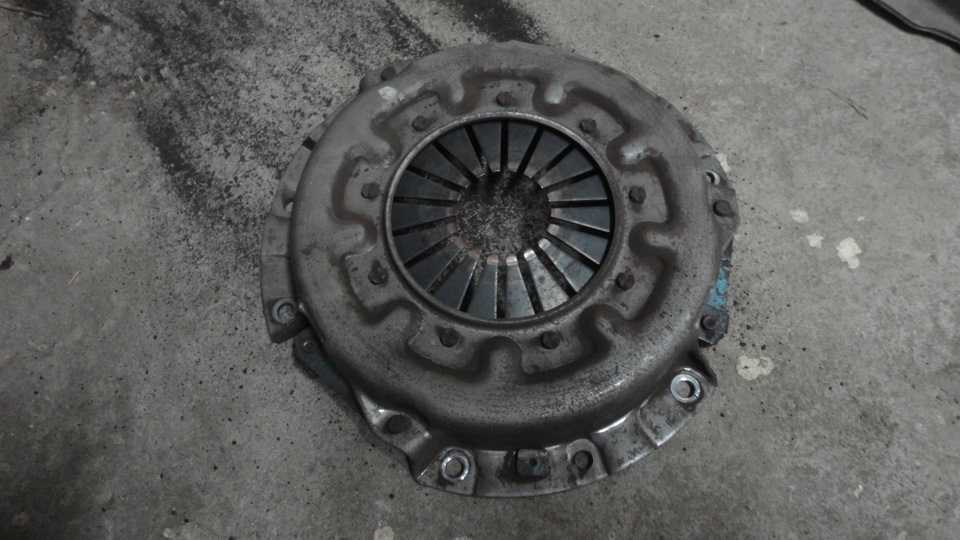

Корзина — ну тут думаю все на фото видно, вроде все в норме, все лепестки на месте. Но нажатие педали сцепы было жестковатым, в видео была подсказка мол лепестки выгнулись, значит педалька станет мягче)

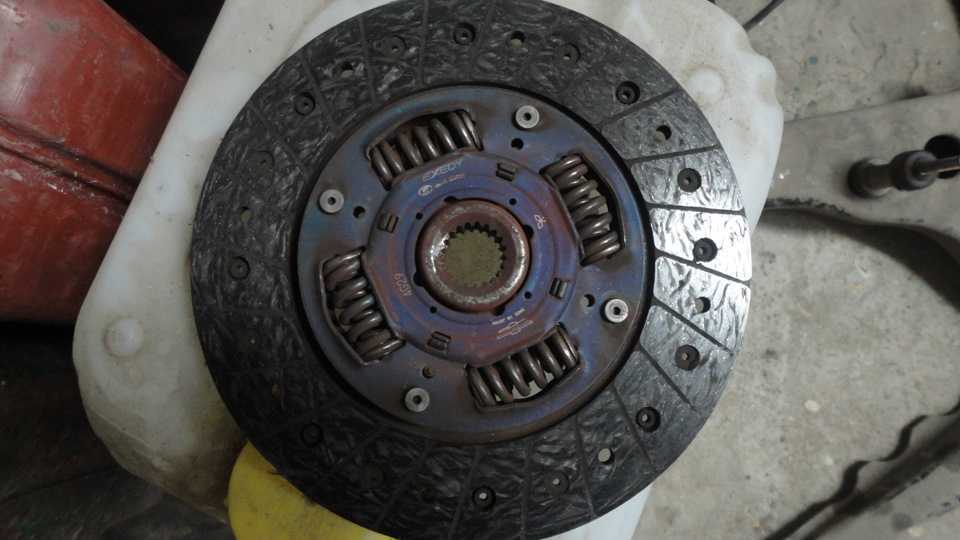

Диск сцепления — фрикцион практически стерт, но вроде бы еще можно ездить, а вот пружины ужас, все болтались, и причем громыхали в своих посадочных местах.

Комплект стоял родной, пробег составил на нем 146 тысяч, неплохо )))

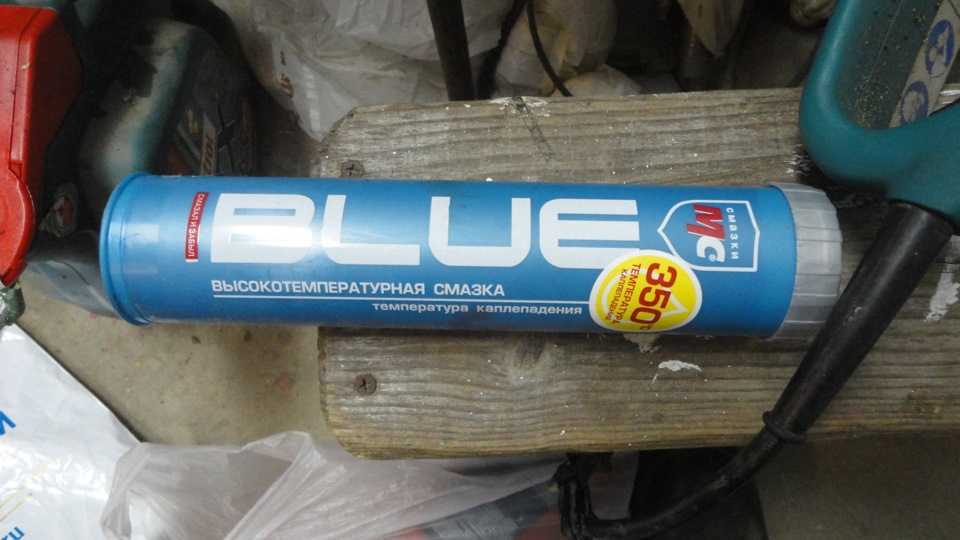

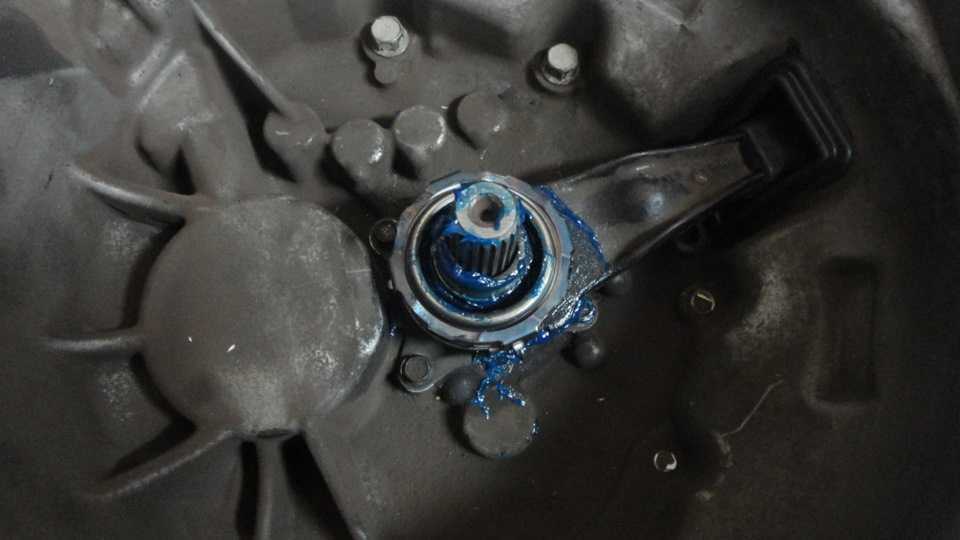

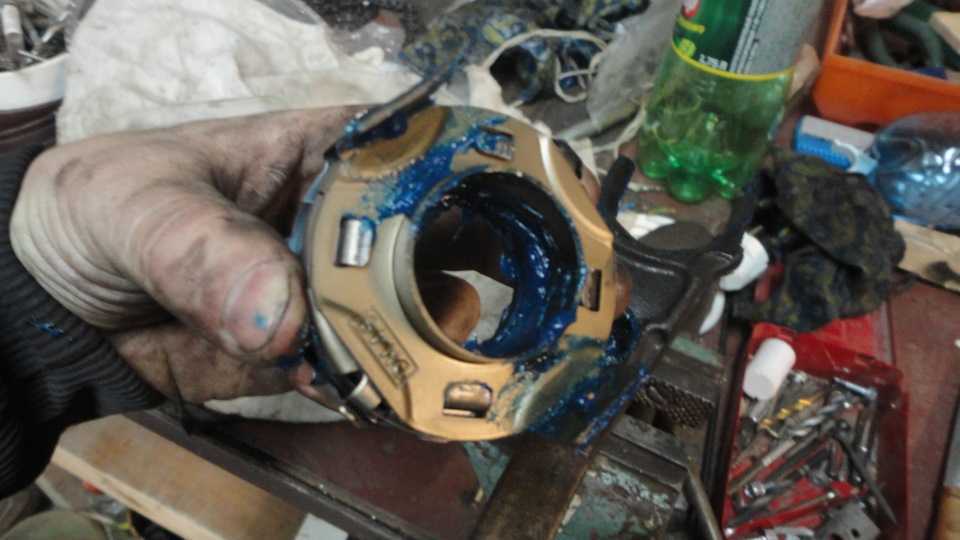

Для смазки выжимного, его посадочного места, а также вилки использовал вот такую смазку-высокотемпературная смазка для подшипников:

Собирали опять же вдвоем, сцепление прикрутил, лепестки выгнулись и стали ну так сказать ровно) слышал, что чем ровнее лепестки встанут, тем мягче педаль будет. Сцепление ставил при помощи оправки для центрования. Можно купить ВАЗовскую, мне выточил токарь на работе. Кому надо ниже фотка оправки:

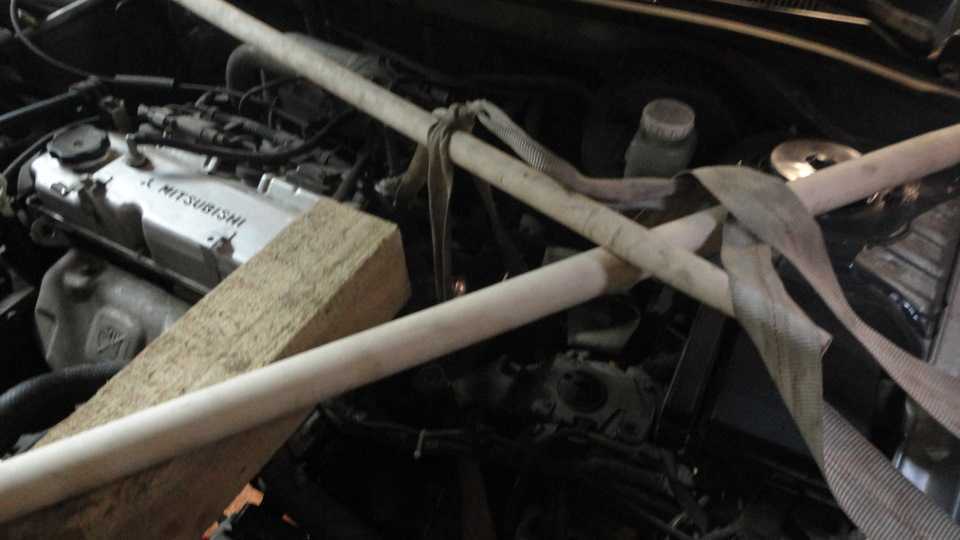

Все таки умудрился сделать хоть одну фотку наших «лесов», с помощью которых снимали коробку:

Собрали, завели, все люкс))) прокатился-сцепа мягкая, подшипник не слышно больше, все нравица))Всем удачи, полного бака, и ни гвоздя, ни жезла)

Источник

Регулировка троса сцепления

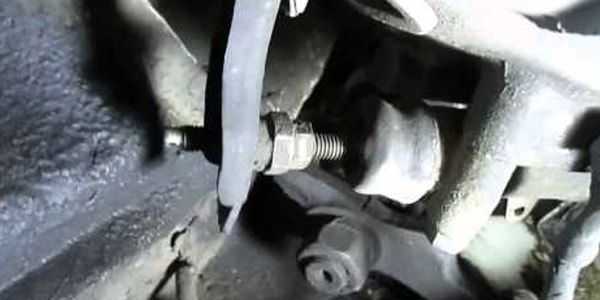

Регулировать трос следует с помощью специальной гайки, которая позволяет настраивать отметку троса. К этой процедуре следует подходить серьезно, ведь неправильная регулировка может привести либо к ослаблению троса, либо к его чрезмерному натяжению.

Основная причина разрыва троса – коррозия. В результате разрыва сцепление перестает работать.

Закусывание или же, другими словами, надрыв троса – еще одна причина почему сцепление может перестать работать. Если металлические нити троса начинают стопорить перемещение, упираясь в оплетку, то управление автомобилем значительно усложняется. Могут плохо выжиматься или же не возвращаться в исходное положение педали.

Нагладно об регулировке троса можно посмотреть в видео:

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

• усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
• сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
• рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д. Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей. Также рекомендуется отдельное внимание уделять материалу изготовления

Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Также рекомендуется отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров). Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей

Также рекомендуется отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров)

Набор инструмента для замены сцепления

Замена сцепления — очень ответственное занятие, требующее большого количества знаний и инструментов. Проводить данную операцию своими руками можно только при наличии всех необходимых инструментов и знания устройства работы с автомобилем. Для выполнения этих работ потребуется:

• набор торцевых ключей и головок;
• набор отверток (крестовые и шлицевые);
• подъемник или яма;
• молоток;
• масло для КПП;
• домкрат — 2шт;
• фомка;
• специальная опора для поддержки КПП во время снятия.

Пошаговое руководство и фотоотчет ориентированы на продвинутых автовладельцев, имеющих опыт в обслуживании автомобиля. Итак, так как автомобиль Mitsubishi Lancer X обладает передним приводом, то для снятия КПП с автомобиля потребуется частичная разборка подкапотного пространства и снятие одного из колес. Только после снятия КПП можно получить доступ к деталям сцепления.

Доступная на Lancer X замена сцепления с гарантией качества

Наши справедливые цены порадуют любого клиента, а их простое и понятное формирование не предполагает скрытых комиссий и дополнительно включенных в смету видов работ. Все проводимые мероприятия предварительно оговариваются с владельцем Lancer X, замена сцепления которого будет производится нашими специалистами только после полного согласования всех нюансов процедуры ремонта. Цена замены элементов трансмиссии зачастую зависит от нескольких факторов:

• Типа узла;
• Года выпуска авто;
• Типа трансмиссии;
• Необходимости замены дополнительных элементов системы.

Более детально узнать цену можно, обратившись к нашим специалистам. Мы предоставляем гарантию на все виды проводимых работ и предлагаем только выгодные условия сотрудничества. С нами Вы всегда будете довольны безупречностью работы своего автомобиля.

СОВЕТ. Не следует откладывать на потом любые работы, связанные с неполадками сцепления. В независимости от типа трансмиссии следить за ее состоянием каждый водитель должен тщательно. Это залог безопасности и комфортного управления.

Главная /Энциклопедия ремонта Лансер 10 Замена сцепления Лансер 10.

Поломка выжимного подшипника в автомобиле — причины, признаки

В большинстве автомобилей применяется сцепление, в конструкции которого есть 2 диска. Для того чтобы они разъединялись во время переключения передач, предусматривается выжимная муфта. Когда автомобиль находится в движении, она не работает. Как только автомобилист выжимает педаль сцепления, муфта приступает к работе. Если данный элемент выходит из строя, эксплуатировать автомобиль запрещено. Есть определенные признаки, указывающие на неисправность выжимного подшипника.

В автомобилях старого образца применялись графитовые подшипники скольжения

Выжимные подшипники по конструкции можно разделить на шариковые и роликовые. По способу передачи усилия — механические и гидравлические. В автомобилях старого образца применялись графитовые подшипники скольжения. В механических элементах деталь передвигается при помощи вилки, на которую усилие передается тросиком. В гидравлической муфте роль рабочего тела выполняет жидкость.

На легковых автомобилях используется сцепление с диафрагменной пружиной. Она выполняет роль рычагов включения и цилиндрических пружин. Выполняется в плоской форме, а на центральной части имеет отштампованные лепестки. Во время нажатия на педаль вилка начинает смещать выжимную муфту, которая сама давит на пружину. Внутренняя часть продвигается, середина прогибается и кромкой отталкивает нажимной диск — сцепление выключается. Когда водитель отпускает педаль, все элементы движутся в обратном направлении.

На легковых автомобилях используется сцепление с диафрагменной пружиной

Причины поломки. Нагрузка на выжимной подшипник создается в тот момент, когда выключается сцепление. Чем выше обороты мотора в момент переключения передачи, тем тяжелее режим работы. Рассмотрим самые распространенные причины, из-за которых деталь может выходить из строя:

1) длительное выжимание педали сцепление; 2) резкое включение/отключение сцепления при агрессивной манере вождения. На подшипнике создаются быстрые нагрузки, которые приводят к выходу из строя всего узла, а не только подшипника; 3) некачественная настройка хода педали.

Есть еще одна причина, по которой подшипник выходит из строя. Если автомобилист закупает расходники в узел, которые не отличаются высоким качеством. Сюда же можно отнести некачественное обслуживание — в полости выжимной муфты всегда должна быть консистентная смазка, но некоторые автовладельцы об этом не знают.

Первый признак поломки — появление постороннего шума во время нажатия на педаль сцепления

Признаки неисправности

Определить неисправность выжимной муфты можно по некоторым признакам, поэтому важно прислушиваться к работе автомобиля во время движения. Первый признак — появление постороннего шума во время нажатия на педаль сцепления

Когда узел разрушается, это сопровождается скрежетом и хрустом. Второй признак — заедание привода переключения передач. В некоторых случаях проблема развивается до такой степени, что нельзя включить определенную скорость. Еще один признак, указывающий на неисправность муфты — слишком свободный ход педали

Последнее, на что можно обратить внимание — неполное отключение/включение сцепления. Очень часто последний признак сопровождается неприятным запахом гари

Чтобы исправить дефект, можно обратиться в сервис. Если же есть навыки и знания об устройстве автомобиля, можно попытаться провести замену самостоятельно. Для этого следует снять коробку передач и отсоединить от муфты вилку. После этого с первичного вала КПП снимается подшипник, а с наружного корпуса элемента пружинный фиксатор. Новую деталь следует проверить на качество перед установкой. Она должна легко вращаться

Очень важно наличие смазки в системе. Сборкам проводится в обратном порядке

Итог. Выжимной подшипник выполняет важную функцию в системе сцепления. Его выход из строя сопровождается появлением неприятного звука и прочими признаками.

Какой комплект для замены выбрать?

Большинство владельцев отдают предпочтение комплекту для замены от японской фирмы Exedy, несмотря на отсутствие информации о применимости на Lancer IX. Данные детали полностью совместимы с 9-ой версией. Популярностью пользуется комплект MBK2001 и MBK2106 – второй немного дороже. По качеству они примерно сопоставимы, однако, если не хочется рисковать, то MBK2106 собрал больше положительных отзывов от владельцев. Для заказа используем следующие артикулы(информация дана по данным exist):

• комплект Exedy MBK 2106 (стоимость 6 356 рублей);
• опционально Exedy MBK 2001 (стоимость 4 799 рублей).

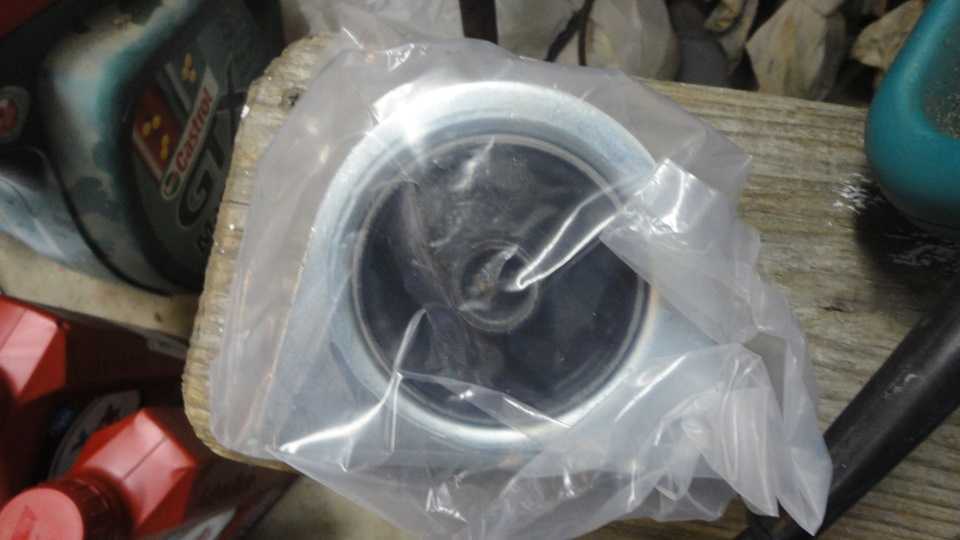

Кроме этого дополнительно необходимо купить выжимной подшипник с пластиковой втулкой по коду MD749998 (стоимость 1 301 рубль), устанавливать данную деталь из комплекта Exedy категорически не рекомендуется!

Прокачка тормозов

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

— тормозной механизм левого заднего колеса;

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод.

Перед прокачкой проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доливаем жидкость.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса и снимаем с него защитный колпачок (показано на автомобиле 4х4).

Замена сцепления на Мицубиси Лансер 10

Сцепление

это механизм в автомобиле. который позволяет отключать коробку передач от двигателя в момент вращения коленчатого вала(работы двигателя). При выжимании педали сцепления мы прекращаем передачу вращения от маховика(двигателя) на коробку переключения передач(КПП), а двигатель продолжает работать.

Только после отключения КПП от двигателя, возможно производит переключение передач. Отпустив педать, снова происходит плавное зацепление КПП с двигателем и автомобиль продолжает вращать колеса уже с другим передаточным числом. Сцепление состоит из корзины сцепления, диска сцепления и выжимного подшипника.

Ресурс комплекта сцепления на Mitsubishi Lancer X

весьма продолжительный, но опять же, в зависимости от стиля вождения, время жизни сцепления на Лансере 10 разнится. При плавной спокойной езде, сцепления хватает более чем на 160-170 тысяч километров пробега, но попадаются и водители которые приезжают со сгоревшим сцеплением уже на 70 тысячах км.

Для того что бы  произвести замену комплекта сцепления на Лансере , необходимо, как и на любом другом автомобиле сначала снять КПП. После того как коробка снята производим снятие непосредственно корзины под которой находится диск сцепления.

Как и предполагалось помимо того что стерлись(почти рассыпались) накладки на диске сцепления и полностью разрушен выжимной подшипник, так к тому же сильно перегрета и требует однозначной замены корзина сцепления на Мицубиси Лансер 9.

Если сцепление на Мицубиси Лансер 9 вышло из строя по причине стирания диска и продолжительное время автомобиль эксплуатировали с буксующим сцеплением, то перегревается и деформируется не только корзина и непосредственно сам маховик, о чем говорит синеватый оттенок поверхности маховика.

Стоимость нового маховика доходит до 15000руб

И по этому очень важно при первых же симптомах буксуящего сцепления произвести незамедлительную замену. Если оставить такой маховик и не заменить, то на автомобиле при трогании будет ощущаться сильная вибрация, а новое сцепление собранное на таком маховике не проедет и 5000км

После того как коробка передач снята с автомобиля необходимо осмотреть состояние направляющей выжимного подшипника, наши механики меняют эту направляющую в любом случае при замене сцепления на Девятом Лансере.

На данной коробке обнаружено сильное запотевание масла в районе сальников дифференциала, самое время эти сальники заменить, без каких-либо серьезных затрат.

Так же обязательно необходимо заменить опору вилки сцепления, болтик стоимостью 350р. сильно влияет на плавность работы сцепления на Лансере.

На первый взгляд новый и старый болт ни чем не отличаются и ни кто на него никогда не обращает внимания, но выработка на нем все равно есть и новое сцепление может работать гораздо хуже, а вот поменять его уже без снятия КПП не возможно. После того как все комплектующие сцепления проверены и вышедшие из строя детали заменены, сцепление и коробку передач собирают обратно.

Главная  Ремонт Мицубиси  Ремонт Мицубиси Лансер 10   КПП, АКПП, CVT, Сцепление Лансер 10   Замена сцепления на Мицубиси Лансер 10.

Как проверить главный цилиндр сцепления

Многие автовладельцы интересуются, как проверить главный цилиндр сцепления. Как правило, необходимо провести визуальный осмотр – снять коробку и проверить уровень тормозной жидкости в бачке. Если есть видимая необходимость – долить. Поищите наличие подтеков на сухих местах цилиндра.

Проверить главный цилиндр сцепления поможет однозначное снятие коробки, замена комплекта сцепления и двухмассового маховика. Поскольку снятие коробки – утомительное дело, лучше менять все сразу комплектом. Для самостоятельной проверки главного цилиндра сцепления вам будут нужны отвертка, перчатки, резиновая груша, набор гаечных ключей и помощник для прокачки тормозов после проверки главного тормозного цилиндра. Если возникли подозрения о деформации герметичности конструкции, используйте стендо для проверки. Открывая и закрывая клапаны цилиндра, вращайте маховик, заставляя поршни двигаться.

Главному цилиндру сцепления отведена ответственная роль в жизни автомобиля – контролировать взаимодействие двигателя и ходовой части авто. Без этого главного условия машина просто не будет ездить. Заметив какие либо подозрительные признаки в работе главного цилиндра, лучше не тянуть и провести полную диагностику транспортного средства во избежание серьезных поломок. С главным цилиндром шутки плохи. Обычно он сигнализирует о своей неисправности подозрительно мягким ходом педали или же ее провалом. Обнаруженная утечка тормозной жидкости требует замены манжеты рабочих цилиндров сцепления. Чтобы самостоятельно заменить цилиндр, нужно отсоединить оттяжную пружину и с конца толкателя снять шплинт плоскогубцами. Новые цилиндры после замены всегда требуют прокачку системы гидропривода. Сегодня во многих современных авто сцепление включается и отключается при помощи гидравлической системы

Для поддержания качественной функциональной работы сцепления очень важно регулярно проверять уровень жидкости и не медлить с ее заменой при первой необходимости

Как известно, бесперебойная работа главного цилиндра сцепления важна для слаженной работы автомобиля как единого целого механизма. Пристальное наблюдение за поведением и подсказками машины во время торможения оградит водителя от серьезных поломок и неприятностей на дороге. Поэтому специалисты настоятельно рекомендуют автовладельцам ответственно относиться к собственному средству передвижения и регулярно подвергать его плановому техническому осмотру.

«Питер — АТ»
ИНН 780703320484
ОГРНИП 313784720500453

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

1. Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

Так выглядит рабочий цилиндр сцепления Газели

Какой комплект для замены выбрать?

Большинство владельцев отдают предпочтение комплекту для замены от японской фирмы Exedy, несмотря на отсутствие информации о применимости на Lancer IX. Данные детали полностью совместимы с 9-ой версией. Популярностью пользуется комплект MBK2001 и MBK2106 – второй немного дороже. По качеству они примерно сопоставимы, однако, если не хочется рисковать, то MBK2106 собрал больше положительных отзывов от владельцев. Для заказа используем следующие артикулы(информация дана по данным exist):

• комплект Exedy MBK 2106 (стоимость 6 356 рублей);
• опционально Exedy MBK 2001 (стоимость 4 799 рублей).

Кроме этого дополнительно необходимо купить выжимной подшипник с пластиковой втулкой по коду MD749998 (стоимость 1 301 рубль), устанавливать данную деталь из комплекта Exedy категорически не рекомендуется!

Источники

• https://g-light-auto.ru/komplektatsii/stseplenie-na-mitsubisi-lanser-9-zamena-svoimi-rukami.html
• https://lanos-volgograd.ru/regulirovka-rabochego-tsilindra-stsepleniya-na-lanser-9/
• https://info-mitsubishi.ru/lanser/zamena-scepleniya.html
• https://zapchasti.expert/mitsubishi/lancer-9/sceplenie-na-lancer-9.html

Особенности процедуры

Прежде чем приступать непосредственно к процессу, необходимо подготовить инструмент. Итак, вам понадобится:

• специальный шланг на 6 для прокачки тормозов;
• тормозная жидкость в объеме пол-литра;
• большой шприц;
• желательно, напарник;
• прозрачная тара объемом 200-300 миллилитров;
• два ключа на 13 (крестовой и рожковый);
• веревка или изолента (необходимы, чтобы подвязать патрубок).

Как только вы обзавелись всем необходимым инвентарем, можно приступать. Последовательность действий включает в себя следующие пункты:

1. Снимите шноркель через верхний пыльник. Он крепится при помощи двух пистонов.

2. Снимите пластиковую защиту с мотора, а потом подвяжите патрубки.

3. Как вы найдете клапан для прокачки, насадите на него трубку. Для этого используйте крестовую отвертку. Попробуйте поддеть шланг и затем надеть на штуцер.

4. После того как трубка без проблем стала надеваться, снимите ее. На другой конец трубки насадите шприц. Заполните трубку и половину шприца тормозной жидкостью.

5. Теперь полную трубку вместе с подсоединенным шприцом наденьте на штуцер. При этом с другого конца снимите шприц и опустите в сосуд с небольшим количеством рабочей жидкости. Все эти шаги необходимы, чтобы не впустить в систему еще больше воздуха.

6. Долейте рабочей жидкости в специальный бочок выше максимального уровня (практически под завязку).

7. Второй человек должен энергично накачивать сцепление, при этом зажать педаль. Вы в это время открутите штуцер. Оттуда пойдет жидкость. Необходимо проводить эту процедуру до тех пор, пока попросту не польется чистая жидкость.

8. После этого можно закрутить штуцер, а потом отжать педаль сцепления. Не забывайте все время следить за жидкостью в бочке.

9. Соберите все в обратной последовательности.

Если все выполнено верно, то этой методикой вы устраните весь воздух в системе сцепления. Это избавит вас от рывков при переключении и старте. Как видите, здесь нет фактически ничего трудного, поэтому вы легко сэкономите ваши деньги, выполнив прокачку самостоятельно.

Детали и их совместимость

Детали сцепления на Мицубиси Lancer X различаются между собой. В зависимости от модели двигателя различаются и корзины с дисками сцепления. Так, для автомобилей с двигателями 1.5 предусмотрены свои элементы сцепления, для двигателя с объемом 1.6 детали — совершенно другие элементы сцепления. А вот детали сцепления для автомобилей с двигателями 1.8 и 2.0 унифицированы между собой, соответственно, некоторые части совместимы между собой. Некоторые же части деталей КПП для автомобилей 2.4 также совместимы с версиями 1.8 и 2.0.

Для более точной конкретики приведем номера (коды) этих деталей для каждой версии двигателя. Ознакомившись с данном списком, владельцы автомобилей Лансер 10 смогут понять, какое поставить сцепление именно для их версии автомобиля. Цена на данные элементы будет варьироваться в зависимости от поставщика и бренда детали.

Детали сцепления для ДВС с объемом 1.5:

• диск сцепления, оригинал — 2301А054, аналог — Exedy (MBD107);
• корзина сцепления, оригинал — 2304А029, аналог — Exedy (MBC642);
• выжимной подшипник, оригинал — 2960А042, аналог — SACHS (3189000027);
• крепежные болты — MN 168910, 2960А031 и направляющий штифт — 2960А031.

Детали сцепления для ДВС с объемом 1.6:

• диск сцепления, оригинал — 2301А088;
• корзина сцепления, оригинал — 2304A038, аналог — Exedy (MBC649);
• выжимной подшипник, оригинал — MD722744, MD749998.

Детали сцепления для ДВС с объемом 1.8:

• диск сцепления, оригинал — MN132331, аналог — Exedy (MBD104) (совместимы также с ДВС 2.0);
• корзина сцепления, оригинал — MN132330, аналог — Exedy (MBC640) (совместимы также с ДВС 2.0 и 2.4);
• выжимной подшипник, оригинал — 2324A080.

Детали сцепления для ДВС с объемом 2.0:

• диск сцепления, оригинал — MN132331, аналог — Exedy (MBD104) (совместимы также с ДВС 1.8);
• корзина сцепления, оригинал — MN132330, аналог — Exedy (MBC640) (совместимы также с ДВС 1.8 и 2.4);
• выжимной подшипник, оригинал — 2324A080.

Признаки завоздушенности системы

Наличие воздуха в сцеплении важно своевременно распознать, это можно сделать по следующим характерным признакам:

1. Чрезмерно легкое нажатие педали сцепления. При этом скорость включается нормально или с необходимостью создания дополнительного усилия, явной вибрацией / хрустом. Иногда появляется сильный удар в руку. После повторного срабатывания педали все включается без проблем.
2. Сцепление выжимается легко, но переключить скорость уже не получается.
3. Педаль после нажатия не возвращается к первоначальной позиции. В таком случае причиной может быть поломка возвратной пружины, к примеру, ее повреждение. Но возможна и другая ситуация, когда в жидкости есть воздух. При надавливании он выходит и педаль продолжает проваливаться, хотя ранее казалось, что она выжата до упора.
4. Повышение уровня жидкости в бачке. Если рабочий состав всегда был на одном уровне или постепенно уменьшался, это не является проблемой. Если же происходит обратная ситуация, и уровень увеличивается, это свидетельствует о появлении воздуха и необходимости прокачки.

Также обратите внимание, что явно потемневшая жидкость в бачке указывает на то, что одна, а может быть несколько манжет в системе, работают на пределе и возможно вскоре будут проблемы с завоздушенностью системы

Что делать, если буксует сцепление?

Нормальный срок службы дисков системы сцепления – около 70 — 85 тысяч километров пробега. Увеличению их ресурсоёмкости помогает спокойная езда, без «вдавливающих в сиденье» разгонов, а также частых переключений передач. Наоборот, «спортивный» старт и частая езда с прицепом (для ВАЗ 2107 оба варианта приемлемы) способны преждевременно износить сцепной механизм.

Все жалобы на неисправность сцепного механизма сводится к двум группам:

Сцепление не полностью выключается (ведёт) – большой ход педали, туже, чем нужно происходит включение передач, а во время переключения слышится хруст.

Сцепление не полностью включается (пробуксовывает) – обратная ситуация, тогда недостаточный ход педали, проскальзывание в дисках даже при условии, что педаль полностью свободна и отпущена..

Как определить, что сцепление не полностью включается?

Это просто сделать самому. Заводим двигатель, ставим рычаг КПП в нейтральное положение, до конца затягиваем «ручник». После этого «газуем». Затем полностью выжимаем сцепление, и включаем первую передачу. При правильной работе сцепления разницы в звуках на ВАЗ 2107 быть не должно. Теперь медленно отпускаем педаль. Если сцепление работает хорошо, то двигатель заглохнет. Если он продолжает работать, хотя педаль полностью отпущена, то сцепление пробуксовывает.

Почему буксует сцепление и что нужно делать? Разберёмся подробнее, что это за ситуации и как их избежать. Причины чаще всего следующие:

• попадание масла в сцепление: на фрикционные накладки ведомого диска, на поверхность маховика или нажимного диска (чаще всего у ВАЗ 2107 — течь заднего сальника коленвала, высокий уровень масла в картере КПП, плохо смазанный подшипник на валу КПП, засорение дренажного отверстия на валу маховика и др.). При этом сцепление буксует, потому что работает только сухая часть накладок. После устранения причин нужно тщательно протереть бензином или уайт-спиритом детали, на которые попало масло, и зачистить наждачной бумагой после высыхания фрикционные накладки.

• сильно изношены фрикционные накладки дисков сцепления, до заклёпок. В таком случае снижается свободный ход педали. При осмотре прокладок также необходима их замена, если они треснули или прогорели.

• вышли из строя нажимные пружины. Если они потеряли упругость, то они неспособны создать достаточное давление на диск. В таком случае, их заменяют;
• нет зазоров в приводе выключения сцепления
• малый свободный ход педали сцепления. Чтобы определить величину смещения педали, берётся линейка и измеряется амплитуда смещения по центру площадки педали. В норме именно у ВАЗ 2107 диапазон должен быть от 25 до 35 мм

После того, как вы определились с причиной, почему буксует механизм сцепления и устранили её, необходимо отрегулировать привод сцепления.

1. Берём рожковый ключ, им нужно вывернуть в салоне гайку М 10,, ограничивающую люфт педали. Чтобы это выполнить, поворачиваем ограничивающее устройство (оно обозначено буквой А), затем требуется выставить нужный зазор.

2. Освобождаем толкатель сцепления, принадлежащий цилиндру от всевозможной засохшей пыли, обильно брызгаем на резьбовую область WD-40.

3. Не забудьте, что каков размер хода вылета, такой же точно по абсолютной длине возникнет синхронно на выжимном подшипнике.

   Чтобы это проверить, собственной рукой оттягиваем кзади сцепную вилку полностью. При этом свободный выпуск сцепного толкателя в норме у ВАЗ 2107 около 4,5 мм.

4. Чтобы произвести регулировку люфта толкателя рожковым ключом на 17 мм стопорим гайку регулировки толкателя от проворачивания, а с помощью ключа 13 мм «даём слабину» контргайки.

5. Чтобы выставить свободный ход толкателя, фиксируем с помощью ключа 17 мм регулировочную гайку, одновременно с помощью ключа 13 мм ослабляем контргайку.

6. Придерживая толкатель механизма сцепления от угрозы, что он провернётся, маленьким ключом на 8, с помощью рожкового ключа 17 мм поворачиваем гайку для регулировки и выставляем свободный вылет толкателя в диапазоне от 4 до 5 мм.

7. Теперь с помощью одного ключа придерживаем гайку регулировки, другим – производим затягивание контргайки.
8. Теперь в салоне вновь замеряем ход у педали сцепления. В нормальном состоянии на ВАЗ 2107 он должен быть равен от 2,5 см до 3,5 от крайнего положения вверху до момента начала выключения.
