Меняем сальник привода кпп на ваз-2114 своими руками

Ремонт или замена

Прежде чем решить, что является необходимостью – ремонт, регулировка или замена кулисы, ее придется разобрать.

Итак, действуем:

1. Снять кожух на ручке переключателя передач;
2. Машину нужно установить на домкрат или на эстакаду (яму);
3. Снять переднюю консоль, которая крепится на болты;
4. Снять кулису, открутив 6 болтов.

Во время этой процедуры внимательно осматривайте все детали. Непременно нужно отогнуть пыльник, осмотреть, в каком состоянии опора, карданчик, сальник.

Возможно, понадобится использовать рем. комплект, а возможно, нужен и более сложный ремонт.

Если деформирована втулка, ей нужна замена. Если карданчик имеет люфт, а также при изношенности отверстия оси рычага, необходима полная замена кулисы, и рем. комплект уже явно не поможет.

Бывает, что в дребезжании при переключении скорости виновна подушка кулисы.

Замена подушки – операция несложная, но может быть полезной.

Процесс подробно (алгоритм)

Подготовив рабочее место и комплект инструментов, можно приступать к работе. Для замены сальника кулисы КПП нужно провести следующие действия:

1. Чаще всего, кулиса ВАЗ-2110 закрывается резиновым пыльником. Если это деталь вся в масле – это сразу указывает на то, что сальник действительно выработан. Пыльник нужно отогнуть. Для этого его нужно просто потянуть за широкую часть.

   Течь масла из-под «рюмки» – однозначно надо менять сальник кулисы.

2. После этой процедуры можно будет увидеть карданчик.

3. Теперь его нужно отсоединить. В противном случае, доступ к манжете получить не удастся. Кардан отсоединяется от рычага и штока, с помощью ключа на 13.

   Перед ослаблением хомута нужно поставить метку, чтобы потом не регулировать кулису.

4. Гайку нужно полностью открутить. Это ослабит соединение между карданчиком и рычагом. Сначала извлекается рычаг.
5. Теперь нужно отсоединить кардан от кулисы. Для этого необходимо переключиться на первую или третью передачу. После отсоединения, деталь снимается.
6. Теперь снимается пыльник.

7. Только после этих процедур откроется доступ к самому сальнику. Деталь будет находиться в углублении. Именно оттуда его и нужно извлечь.

   Сальник находится в глубине втулки.

8. Извлечь сальник кулисы без специальных инструментов очень сложно, поэтому придётся использовать различные крючки. Как вариант, можно просто вкрутить в старый сальник саморез, используя его, как штопор.

   Закручиваем в сальник саморез.

   Вытаскиваем сальник пассатижами.

9. После того, как старая деталь будет извлечена, нужно подготовить посадочное место для замены. Оно очищается от грязи и ржавчины.

Только после этого нужно запрессовать новую деталь в шток. Эта процедура довольно сложная, так как при этом не должно быть перекосов. Многие водители используют при запрессовке различные самодельные приспособления

При работе очень важно не повредить новую деталь, иначе всё придётся переделывать

После того, как запчасть окажется на своём месте, проводится сборка в строго обратной последовательности.

практическое руководство

Замена сальников приводов выполняется без снятия коробки передач с автомобиля.

Сальники правого и левого приводов не взаимозаменяемы (номера по каталогу: правый сальник — 21100-2301034-00 или 21100-2301034-01; левый сальник — 21100-2301035-00 или 21100-2301035-01)

Не снимайте оба привода одновременно либо, если это необходимо, устанавливайте вместо одного из них специальную оправку, препятствующую выпадению полуосевых шестерен из коробки дифференциала.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы.

2. Сливаем масло из коробки передач.

3. Вынимаем привод.

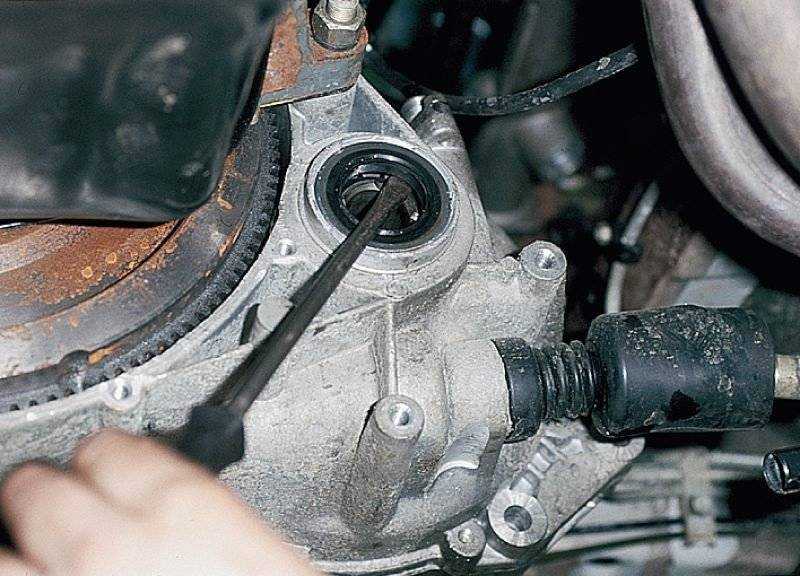

4. Поддев сальник большой шлицевой отверткой или монтажной лопаткой, извлекаем его из картера коробки передач.

5. Смазываем рабочую кромку нового сальника трансмиссионным маслом и запрессовываем его, используя старый сальник как оправку.

6. Устанавливаем привод.

7. Сальник привода второго колеса заменяем аналогично.

Замена сальника своими руками

Сложность процедуры зависит от конструкции приводов. Если внутренняя граната ШРУСа имеет фланцевое соединение, достаточно будет лишь открутить привод и отвести его в сторону. Все работы выполняются на фланце. Но чаще всего на компактных переднеприводных автомобилях, с обеих сторон привода применяется плавающее шлицевое соединение. В этом случае замена сальников ШРУСа влечет за собой демонтаж поворотного кулака колеса.

Поддомкрачиваем кузов автомобиля, давая возможность свободного хода рычагам подвески переднего колеса (на котором проводится ремонт);
После снятия колеса, откручиваем тормозной суппорт, и подвешиваем его на проволоку;
Откручиваем тяги стабилизатора (при необходимости их меняем, раз уж все равно разобрали подвеску);
Освобождаем поворотный кулак от рулевой тяги, откручиваем ступичную гайку ШРУСа;
Снимаем ступицу с поворотным кулаком, выводя из зацепления шлицевое соединение наружной гранаты. Уточните в инструкции, требуется ли слив масла из коробки передач. Если потек сальник, внутрь может попасть грязь и влага. Поэтому желательно произвести замену жидкости в любом случае;

Поддеваем внутреннюю гранату съемником (монтировкой или гвоздодером, если нет съемника), и резким движением выдергиваем шлицевое соединение, преодолевая сопротивление стопорного кольца;
Извлекаем испорченный сальник, тщательно очищаем все поверхности от грязи и старого масла. Есть специальные съемники, можно воспользоваться широкой плоской отверткой

Важно! Перед тем, как поменять сальник, необходимо отмыть прилегающую поверхность любым средством. К работе приступаем только после просушки узла;

Осмотрите сальник

Если на нем нет признаков износа – значит, есть иная причина протечек. Часто на коробке передач или раздатке, забивается вентиляционный сапун. Нагревшийся воздух выдавливает масло через исправный сальник. Поэтому проверьте штуцер и трубку сапуна. Если причина в нем, вам все равно придется заменить сальник, устанавливать его повторно не рекомендуется;
Установите новый сальник, предварительно смочив место монтажа смазкой. Усадка производится с помощью оправки, которую можно изготовить самостоятельно из трубы подходящего диаметра;
Аккуратно заведите в коробку передач (раздатку) шлицевое соединение внутреннего ШРУСа;
Проверьте свободный продольный ход и вращение вала в сальнике;
Заведите внешнюю полуось в ступицу, и соберите в обратной последовательности поворотный кулак колеса;
Залейте масло в коробку передач, и выполните пробную поездку;
Проверьте отсутствие подтеканий сальника.

Эта процедура выполняется одним водителем в течение нескольких часов. Доверять работу сервису, или сэкономить на оплате нормо-часов – решает владелец авто. Но в любом случае, затягивать с заменой не следует. Сегодня у вас вытекает пара капель за ночь, а завтра в дороге можно остаться вообще без масла и привет замена узла.

Симптомы неисправности сальника привода Renault Logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100–120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из‐за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Замена сальников приводов колес

Замена сальников приводов колес Лада Калина

Сальники приводов передних колес можно заменить, не снимая коробки передач.

Работу выполняем на смотровой кана­ве или эстакаде.

Сливаем масло из ко­робки передач (см. «Проверка уровня и замена масла в коробке передач»).

Снимаем левый и правый при­воды передних колес (см. «Снятие приводов передних колес»).

Ударным съемником выпрессовываем сальник правого привода. Аналогично выпрессовываем сальник левого привода

Если ударного съемника нет, то сальник можно выпрессовать монтажной лопаткой. Коробка передач может комплекто­ваться двумя видами сальников: как с маслосгонными насечками, так и без них.

Сальники без насечек взаимозаменя­емы для левого и правого приводов Сальники с насечками различаются у сальника левого привода стрелка на корпусе указывает против часо­вой стрелки, у правого — по часовой стрелке.

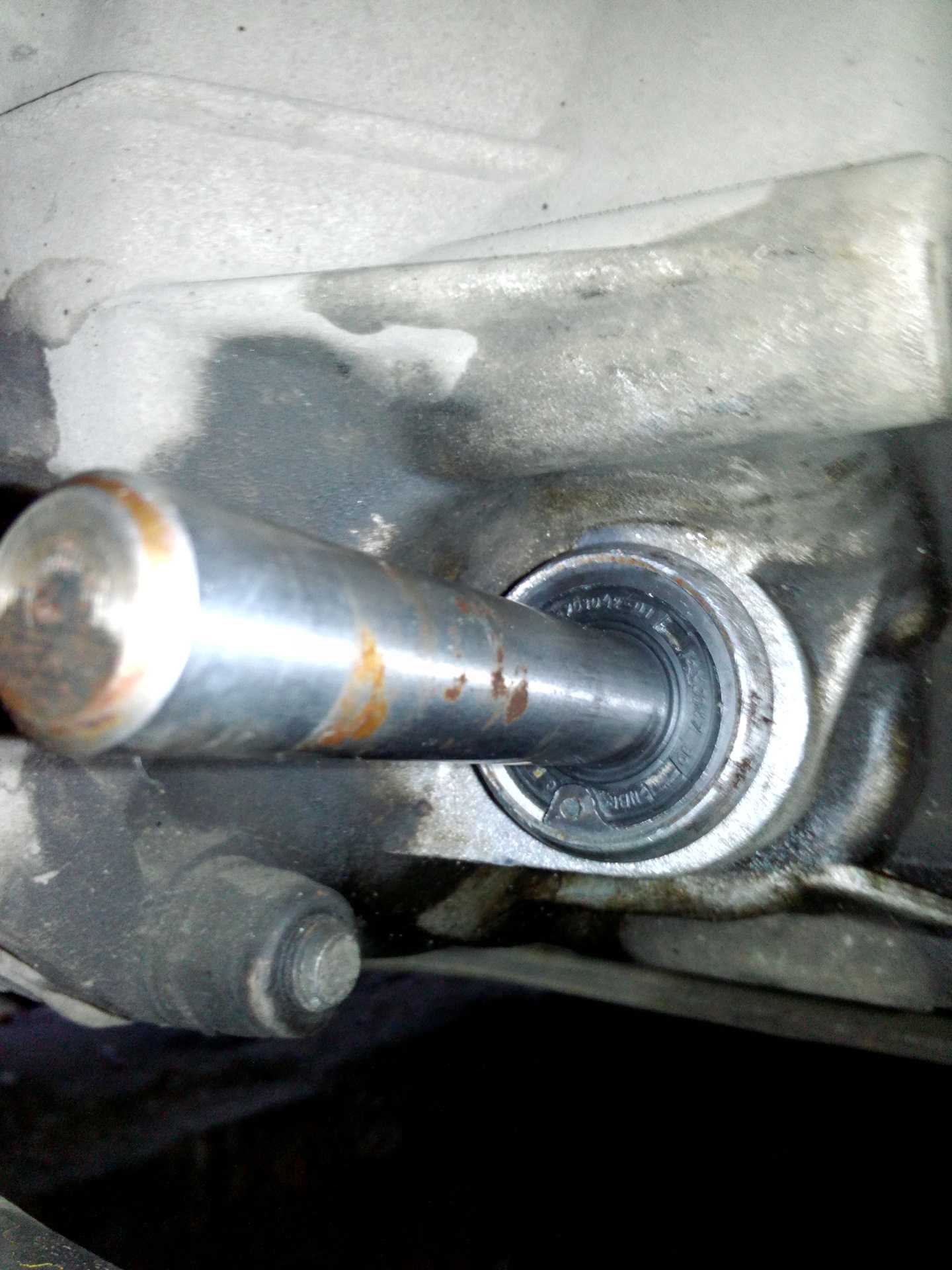

Оправкой подходящего диаметра запрессовываем новый сальник правого привода колеса. В качестве оправки при запрессовке можно использовать старый сальник. Аналогично запрессовываем саль­ник левого привода колеса.

Наносим на рабочие кромки сальни­ков тонкий слой трансмиссионного масла.

Устанавливаем на место приводы обоих колес. Заливаем масло в ко­робку передач (см. «Проверка уров­ня и замена масла в коробке пере­дач»).

Видео по теме «Лада Калина. Замена сальников приводов колес»

Замена сальников приводов ВАЗ 2112

Лада Калина замена сальника правого привода

#11 — Замена сальника привода МКПП

Замена сальника штока КПП Калина

Замена сальника штока КПП — давняя «болячка» владельцев ВАЗ. Так как очень часто именно из-за этого сальника неожиданно в коробке передач оказывается сухо, как в пустыне. Что приводит к поломке коробки передач. Чтобы исключить такой конфуз, необходимо иногда заглядывать под днище автомобиля и проверять на предмет масляных подтеков в районе крепления рычага КПП и штока.

Замена сальника штока кпп Калина

И так начнём замену сальника штока кпп. Я покажу процесс замены на примере автомобиля семейства ВАЗ (Лада).

Для работы нам понадобится набор инструментов, яма ( подъёмник, эстакада) сальник штока кпп. Каталожный номер сальник 21080-1703042-01 . Для тех кто будет покупать или заказывать.

Теперь приступим к замене сальника. Чтобы добраться до сальника, который у нас потек, необходимо сдвинуть пыльник шарнира. Сдвинув его, мы увидим кардан который зацеплен со штоком кпп винтом на 10.

Берем ключ на 10 или головку с трещоткой и отворачиваем этот винт полностью. Тем самым разьеденяем кардан со штоком коробки передач.

Далее, отверткой достаем обойму сальника. По идее ее можно и не доставать,а достать сам сальник чем то острым, поддев его. Но вытащив обойму будет гораздо быстрее, и вся процедура замены, пройдет, строго по мануалу.

Выбить сальник можно головкой на 22 или похожим по размеру предметом. Таким же образом, нужно его аккуратно запрессовать обратно смазав маслом. Для того чтобы сальник проще засел в свое посадочное место. Так же при установке обоймы, на ее наружную поверхность необходимо нанести герметик. И запрессовать на ее законное место.

Остается собрать все в обратном порядке. Так же проверьте пыльник который стягивали в самом начале замены сальника штока кпп. Если есть надрывы, трещины, то его необходимо заменить.

Инструмент необходимый для работы и запасные части

• Отвертка плоская усиленная
• Ключ на 10
• Головка на 22 или другой предмет подходящий под запрессовку или выпрессовку сальника
• Яма или эстакада, подъемник
• Сальник каталожный номер 21080-1703042-01
• Пыльник если он имеет нарывы, трещины
• Герметик

ЗАКЛЮЧЕНИЕ

Как мы видим замена сальника штока кпп на автомобиле ЛАДА Калина и всего семейства ВАЗа, дело совсем не сложное. Работа занимает не более 20-35 минут со всеми приготовлениями. Самостоятельная замена сальника штока экономит вам порядка 200-300 рублей, за аналогичную работу в мастерской.

Замена сальника коробки (штока КПП) на примере ВАЗ 2108-2109 |

Сегодня поговорим о сальниках КПП. В своей очередной статье про ремонт своими руками я хочу рассказать о том, как заменить сальник штока коробки передач на ВАЗ 2108-2109. Замена сальника коробки производится двумя способами, первый предусматривает снятие КПП, другой — замену непосредственно на автомобиле. Не знаю, может для кого-то первый способ подойдет больше, а мне лично не охота снимать коробку, для того чтобы заменить сальник штока коробки переключения передач. Второй вариант более простой и быстрый, за что я собственно его и выбрал.

Диагностика.

Понять, что необходима замена сальника коробки, можно после заезда на смотровую яму или после длительной стоянки авто. У авто, которое нуждается в замене сальника, после стоянки будут оставаться масляные подтеки и следы на асфальте. Что характерно, в некоторых случаях владельцы автомобилей списывают это явление на плохо закрученный масляный фильтр. Если вовремя не заменить сальник штока, можно «доездиться» до того, что коробка станет сухой после чего уже одной заменой сальника вы не отделаетесь. Для того чтобы избежать такого явления, специалисты рекомендуют регулярно следить за уровнем масла в КПП, а также двигателе. Кроме подтечек масла, обнаружить испорченный сальник можно по характерному хрусту, который появляется при переключении некоторых передач.

Замена сальника коробки передач своими руками: инструментарий.

1. Ключи на «10», «13».
2. Изогнутая шлицевая отвертка или что-то похожее на вязальный крючок.
3. Шило.
4. Пластиковая пробка из под воды.

Для произведения данного ремонта потребуется смотровая яма или подъемник, можно также сделать по старому «дедовскому методу». Для этого необходимо взять две покрышки шины и положить их плашмя, затем по доскам или камешкам можно выехать на это возвышение.

Важно! Когда заедете на яму, не забудьте зафиксировать автомобиль при помощи стояночного тормоза, а также противоткатных клиньев. Теперь непосредственно о том, как заменить сальник штока коробки передач

Теперь непосредственно о том, как заменить сальник штока коробки передач.

1. Залезьте под машину.

2. Найдите шток КПП, который закрыт резиновым пыльником. Найти его очень просто, он будет выделятся мокрым масляным пятном, см. фото.

3. Далее отогнув широкую часть пыльника, вы увидите карданчик, который крепится к штоку.

1. Для того чтобы добраться к сальнику, нужно отсоединить карданчик от штока, а также от рычага КПП. Он крепится к рычагу КПП при помощи болта под ключ на «13».
2. Открутите не до конца гайку, это ослабит соединение рычага с карданчиком.
3. Теперь извлеките рычаг из карданчика, тем самым вы включите первую или третью передачу.
4. Для того чтобы отсоединить от штока карданчик, необходимо отвести рычаг в сторону, после чего используя ключ на «10», полностью выкрутите болт.
5. Снимите карданчик и отложите его в сторону.

9. Когда вся вышеописанная работа выполнена, можно снять резиновый пыльник и увидеть непосредственно цель ремонта, сальник штока КПП. Он расположен в своего рода углублении, в месте входа штока в коробку, поэтому извлечь его без применения спец-инструмента у вас не получится. Например, я для этого использовал шило, как вариант можно взять саморез и закрутить его в сальник, а затем как штопором вытянуть его из посадочного места.

1. После того как старый сальник извлечен, начинается замена сальника коробки на новый.
2. Перед тем как установить новый, очистите все от масла и грязи, и только после того запрессуйте сальник штока в посадочное место.
3. Чтобы установить новый сальник коробки я использовал пробку от пластиковой бутылки, предварительно вырезав центральную ее часть. Можно и без нее, здесь, как говорится, кому как удобнее.
4. Если заменить сальник коробки переключения передач удалось, можете приступать к сборке в обратном порядке.

Важные нюансы

Иногда после соединения рычага КПП с карданчиком, кулиса (та, что в салоне) может сильно сместится, после чего переключение некоторых передач станет просто невозможным. Виной этому становится болт на «13», который соединяет крепления карданчика и рычага КПП. Все дело в том, что данный болт является еще и регулировочным, поэтому перед тем как собрать все инструменты и объявить о завершении работы, ослабьте его, и манипулируя рычагом переключения передач, настройте ход ручки «под себя». Например, можно сделать так, что 5 передача будет находиться ближе, то есть за ней не нужно будет тянуться далеко.

Теперь, когда все собрано, осталось долить масло в коробку и проверить работу в движении. На этом у меня все, надеюсь, вам все понятно, пробуйте и у вас все получится, замена сальника коробки передач — не сложнее замены колеса или салонного фильтра.

avtopulsar.ru

Замена сальников приводов колес

Сальники приводов передних колес можно заменить, не снимая коробки передач.

Работу выполняем на смотровой кана­ве или эстакаде.

Сливаем масло из ко­робки передач (см. «Проверка уровня и замена масла в коробке передач»).

Снимаем левый и правый при­воды передних колес (см. «Снятие приводов передних колес»).

Ударным съемником выпрессовываем сальник правого привода. Аналогично выпрессовываем сальник левого привода

Если ударного съемника нет, то сальник можно выпрессовать монтажной лопаткой. Коробка передач может комплекто­ваться двумя видами сальников: как с маслосгонными насечками, так и без них.

Сальники без насечек взаимозаменя­емы для левого и правого приводов Сальники с насечками различаются у сальника левого привода стрелка на корпусе указывает против часо­вой стрелки, у правого — по часовой стрелке.

Оправкой подходящего диаметра запрессовываем новый сальник правого привода колеса. В качестве оправки при запрессовке можно использовать старый сальник. Аналогично запрессовываем саль­ник левого привода колеса.

Наносим на рабочие кромки сальни­ков тонкий слой трансмиссионного масла.

Устанавливаем на место приводы обоих колес. Заливаем масло в ко­робку передач (см. «Проверка уров­ня и замена масла в коробке пере­дач»).

Как происходит замена сальника штока?

В первую очередь неисправность нужно диагностировать. Для этого проверьте уровень масла в КПП. Если он стал заметно нижне, загоните автомобиль на смотровую яму или эстакаду

Обратите внимание на место соединения кулисы и коробки передач, если там обнаружены следы масла, то сальник необходимо заменить

Для начала необходимо приобрести все комплектующие. К таковым относятся: сам сальник (материал изготовления выбираете вы сами, суровой разницы между ними нет, а вот разница в цене — ощутимая) и пыльник небольшого кардана. В большинстве случаев, данный пыльник либо порван, либо будет поврежден в процессе демонтажа. Именно поэтому, необходимо заранее приобретать дополнительные запчасти, чтобы не открывать лишний раз капот.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать.

Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Коробка передач МКПП 020 замена сальника фланца выходного вала

Пятиступенчатая коробка передач типа 020 устанавливалась на автомобили:

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988 Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988 Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992 Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

Volkswagen Polo Classic / Фольксваген Поло Классик (6V2) 1996 — 2002 Volkswagen Polo Variant / Фольксваген Поло Вариант (6V5) 1994 — 2002

SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 — 2002 SEAT Cordoba 1 / Сеат Кордоба (6K2, 6K5) 1993 — 2002 SEAT Inka / Сеат Инка (6K9) 1996 — 2003 и др.

Механическая коробка передач DFP (цифровой код 020) установлена на авто VW Vento 1997 года выпуска (двигатель ААМ). Коробка прошла 207000 км и сальник фланца выходного вала начал пропускать масло.

Масло через сальник у меня не капало, а только подмачивало вал и окружающие детали. Коробка работала хорошо, уровень в норме, цвет и запах масло в норме. Так что совет — если только подмачивает вал и за ночь не капает, то не спешите с заменой сальника. Можно еще ездить, но нужно уже готовиться и в удобное время менять.

Перед началом работы по замене сальника необходимо иметь ремкомплект, масло, ключ внутренний 12-гранник М8, сьемник стопорных колец, сьемник фланца, подпорку ШРУС. Попробуйте открутить сливную и заливную пробки коробки. Если все это присутствует приступаете к замене.

Открутить и снять грузик под- и защитный кожух над- ШРУСом.

Для снятия грузика обработать болты жидкостью WD40 и, придерживая головки болтов над грузиком, открутить снизу две гайки (1), снять грузик. Открутить ключом 17 два коротких болта (2) и снять пластмассовый защитный кожух над валом. Все открутилось и снялось без проблем.

Открутить 6 винтов (3) крепления ШРУС (4) к фланцу выходного вала.

Винты открутились без проблем ключом М8. Для доступа к дальним винтам использовать карданчик с удлинителем. В головку винтов входит также шестигранник на 6 мм, но шестигранником можно сорвать внутренние грани винтов, что не позволит достаточно сильно прикрутить винты на место.

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

1. Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
2. Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
3. Откручиваем суппорт, не разбирая его.
4. Откручиваем болты шаровой опоры.
5. Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
6. Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
7. Съемником или молотком просим ШРУС покинуть место дислокации.
8. Снимаем стопорное кольцо.
9. Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
10. Остатки смазки укладываем в новый пыльник, ставим его на место.
11. Накручиваем на новый ШРУС гайку и устанавливаем на место.
12. Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
13. Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Диагностика сальника полуоси КПП

Замена сальника полуоси КПП (в некоторых случаях его называют сальником внутреннего ШРУСа) требуется в том случае, если наблюдается утечка масла в месте вхождения привода в корпус коробки переключения передач. Эта операция может быть выполнена собственными руками при наличии гаража с ямой либо возможности загнать автомобиль на эстакаду.

Диагностика сальника полуоси КПП в Калине без демонтажа с автомобиля

Первым симптомом наличия в вашем автомобиле подобной проблемы может служить снижение уровня масла в КПП. Впрочем, это наверняка свидетельствует лишь о том, что корпус коробки не герметичен, поэтому в любом случае необходимо будет искать источник течи

Обратите внимание, что масло через сальник поначалу подтекает незначительно, поэтому существенного снижения уровня на щупе можно и не заметить

Загнав автомобиль на смотровую яму или эстакаду, внимательно осмотрите места вхождения штоков левого и правого ШРУСов в КПП. На корпусе последней, а также пыльниках шарниров не должно быть следов трансмиссионного масла. В некоторых случаях оно может попасть внутрь грязезащитного чехла (пыльника) ШРУСа.

Если ввиду загрязненности полуоси и корпуса коробки переключения передач определить наличие течи затруднительно, тщательно протрите их и запустите двигатель, дав ему поработать несколько минут на холостом ходу. Если после этого на корпусе слева или справа или пыльниках левого или правого ШРУСов, появятся следы масла, скорее всего сальник полуоси нуждается в замене.

Проверка пыльника полуоси КПП со снятием

Оценить состояние сальников полуосей КПП объективно можно лишь путем их снятия. К примеру, в некоторых случаях утечка масла может быть вызвана неправильной установкой сальника или же неправильным их подбором. Дело в том, что в Калине левый и правый сальники полуоси имеют маслосгонные насечки, направленные в разные стороны, а поэтому не взаимозаменяемы.

Спасибо за подписку!

Перед снятием сальников лучше сразу приобрести детали для замены, так как при снятии велика вероятность его повреждения и невозможности дальнейшего использования.

Для извлечения сальника полуоси желательно предварительно слить масло из КПП в чистую емкость и отсоединить приводы. Делать это лучше поочередно слева и справа, а не одновременно, так как это может привести к смещению шестерни полуосей и необходимости снятия и разборки КПП. Если корпус сальника деформирован или повреждена резиновая прокладка или он слишком легко выходит из картера, деталь необходимо заменить.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

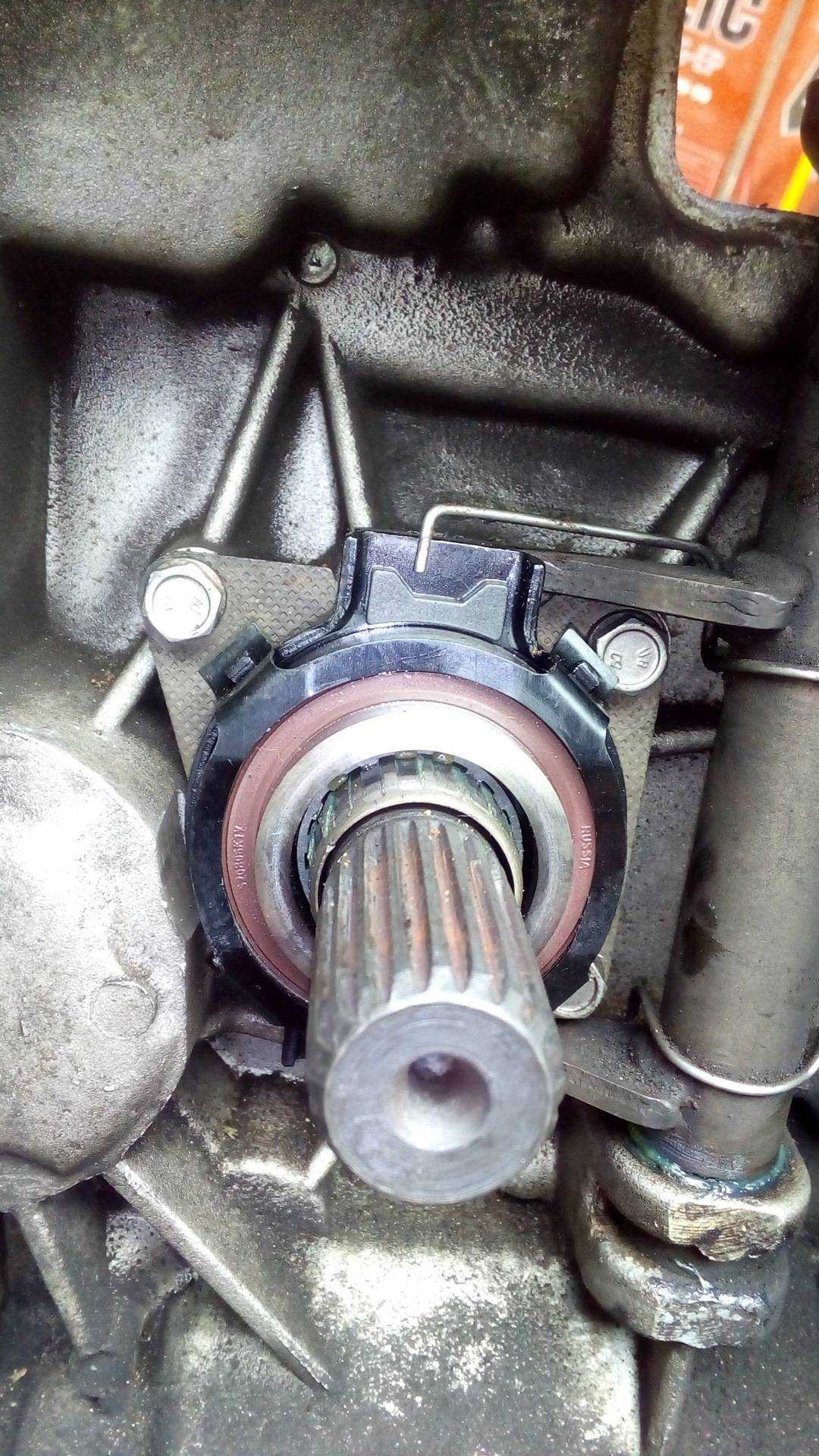

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
2. Стрелками, на правом левая стрелка, на левом правая.
3. Цветом. Левый – красный. Правый – черный.

ЗАМЕНА САЛЬНИКОВ ПРИВОДА

Видео с Ютуб канала: Ремонт Двигателя и интересное!

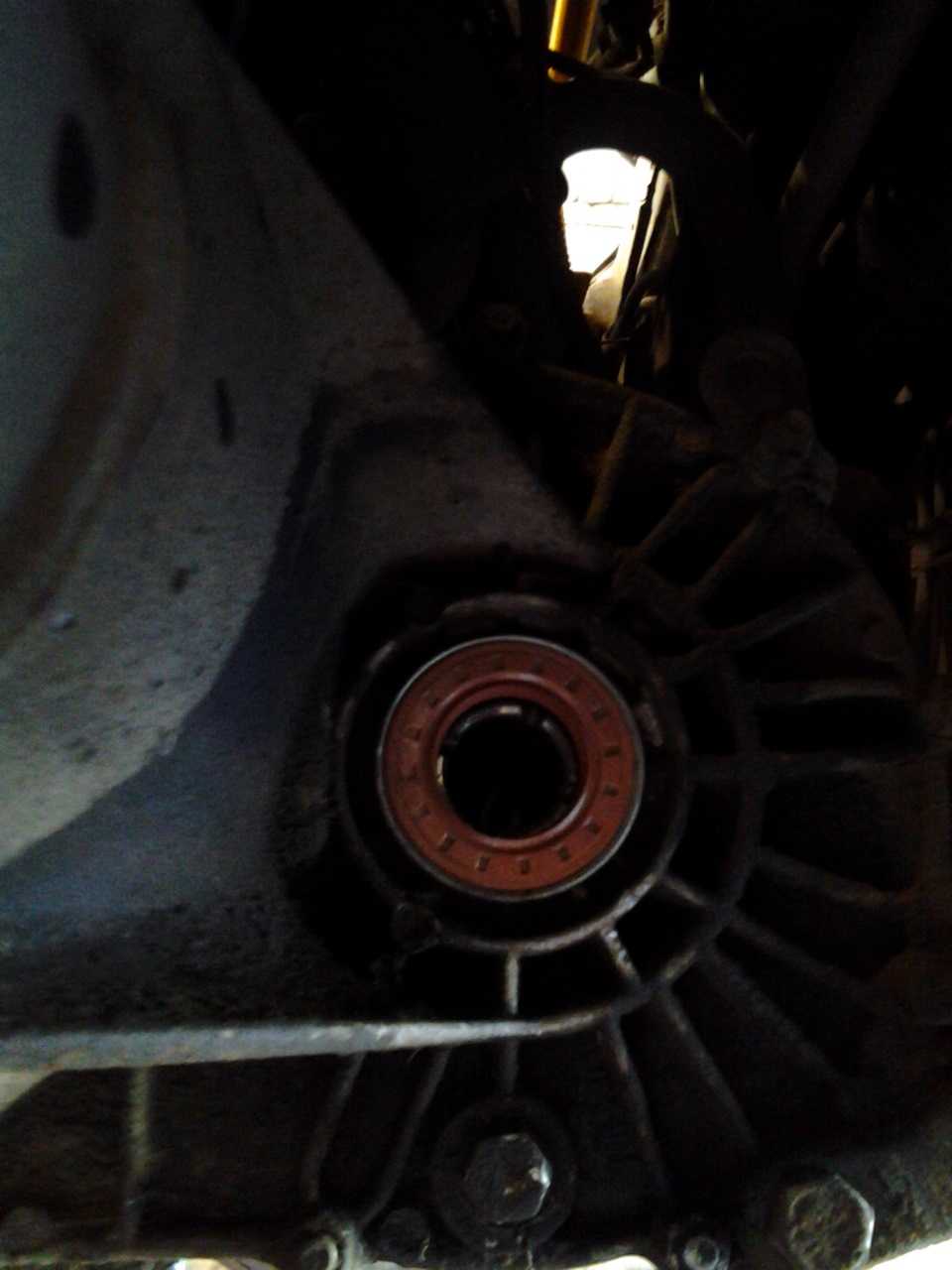

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Далее ставим коробку переключения передач вертикально на кожух сцепления.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!

Граната на гранту с абс

(ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты» и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

• новый ШРУС (сама граната, без привода) и смазка для него;
• домкрат, молоток;
• баллонный ключ, монтажка, труба подходящего диаметра;
• набор гаечных ключей и головок, отвертка;
• графитная смазка.

Диагностика проблемы

• Признаки, указывающие на необходимость замены сальника КПП, это в первую очередь масляные следы, оставленные на асфальте после стоянки автомобиля.
• Прежде чем менять сальник, вам следует предварительно убедиться, что дело именно в нем.
• Поскольку причиной вытекания масла частенько становится плохо прикрученный масляный фильтр.
• Несвоевременное выявление проблемы, связанной с утечкой масла, грозит серьезными последствиями.
• Если вы своевременно не обнаружили утечку масла из коробки, оно вытечет полностью, и тогда вместо сальника, цена которого 50-100 рублей, вам придется ремонтировать КПП(см.Ремонт коробки передач ваз 2109 — делаем правильно), и цена значительно увеличится.
• Чтобы этого не допустить, необходимо периодически проверять уровень масла в двигателе и в КПП.
• Недостаточный уровень масла в КПП может проявиться характерным хрустом, возникающим при переключении передач.

Замена сальника штока коробки передач ваз 2109

• Шило типа вязального крючка либо что-то похожее.
• Ключи на 10, и на 13.
• Шило обычное.
• Пробка пластиковая от бутылки минералки.

Замена производится на смотровой яме либо подъемнике.Если нет ничего, можно воспользоваться дешевой альтернативой в виде двух уложенных плашмя запасок. Берем две доски попрочнее, и въезжаете на такое импровизированное возвышение.Работу, естественно придется выполнять лежа.
