Прокачка тормозов на калине

Добро пожаловать! Прокачка тормозов – эта процедура производиться после снятия (Отсоединения) вещей которые к тормозному механизму относятся, проще говоря допустим вы захотели отсоединить тормозной шланг от суппорта, чтобы к примеру суппорт отдельно заменить, вообще при отсоединение шланга рекомендуется полностью тормозную жидкость сливать, но можно по сути этого и не делать, просто пробкой заткнуть его придётся когда он отсоединён будет и тем самым жидкость из него вытекать не будет, но вот после этого отсоединения тормозная система и завоздушивается, то есть в неё попадает воздух, а воздух с тормозной жидкостью это очень плохой признак, кстати если тормозной шланг вдруг где то чуть порвётся, то система точно так же завоздушится, в связи с этим (Смотря на сколько она завоздушилась) очень ощутимо пропадут тормоза, ну а если воздуха очень много попало в тормозную систему, то в таком случае тормозов в прямом смысле вообще не будет.

Примечание! Чтобы произвести прокачку, нужно будет запастись небольшим набором инструментов и обязательно помощником (Можно правда и без него обойтись, но с ним гораздо удобней да и веселей вдвоём на свежем воздухе работу проводить), а из инструментов вам понадобиться: Шланг прозрачный который на штуцер для прокачки налезет (Об этом штуцере мы чуть позже поговорим, вы просто перед тем как этим шлангом запастись, прочтите полностью статью, поймите о каком штуцере идёт речь и по его размерам шланг и подбирайте), набор гаечных ключей и пустая ёмкость в которую жидкость сливать будете (1-го или 2-х литров бутылки вам хватит)!

Где находится тормозная жидкость? Если вам интересно её местонахождение, а так же если вы интересуетесь как благодаря ней происходит торможение автомобиля, то в таком случае подробно изучите точно такой же пункт, но только в другой статье, под названием: «Замена тормозной жидкости на ВАЗ».

Когда нужно прокачивать тормозную жидкость? Как только тормоза ощутимо хуже работать начнут и у педали тормоза появиться более большой ход и она станет мягкой, то здесь уже можно подумать о прокачки, проверить есть ли воздух во всех тормозных шлангах проблем не составит, просто запасайтесь помощником и проводите процедуру прокачки, если где то увидите пузырьки воздуха выходящие (Они в жидкости будут виднеться, вы их сразу увидите, для наглядности они на фото ниже стрелками указаны, это при том что при прокачки шланг был утоплен в жидкость находящуюся в бутылке, а не на весу весел) то значит система завоздушена данного колеса и её прокачать требуется, всё выполняется до тех пор, пока пузырьки выходить не перестанут, как только перестали, идёте на другое колесо и пробуете уже на другом выполнять точно такую же прокачку и ещё кой что, при прокачки новую тормозную жидкость заливать в бачок нужно будет, поэтому сразу её запаситесь и смотрите чтобы она была точно той же марки которая залита, если они различаются, то в таком случае замените тормозную жидкость на новую как это описано в статье на которую дана ссылка по замене чуть выше.

Как заменить передние колодки

Известно, что дисковый механизм состоит из тормозного диска и суппорта, а к последнему крепятся колодки, напоминающие по форме плоские пластины. Чтобы выполнить замену колодок, кузов вывешивают на домкрате, снимают колесо, а затем демонтируют крепёж суппорта. Само это крепление состоит из двух винтов «1», но откручивают только один из них (верхний).

Последовательность действий по замене у нас «запротоколирована» на фото. Любой фотографии соответствует один из шагов.

Замена передних колодок ВАЗ-2192/2194

В сумме этих шагов получилось пять:

1. Снимаем колесо так, будто собираемся его менять;
2. Находим стопорную пластину «2», которая будет загнута, и разгибаем её (используйте пассатижи);
3. Удерживая деталь «3» ключом на 17, откручиваем винт «1» ключом на 13 (тут хорошо подходит накидная головка);
4. Вынимаем тормозной шланг из паза;
5. Откидываем суппорт вверх, чтобы получить доступ к колодкам.

Под автомобиль Лада Калина передние тормозные колодки подобрать легко.

Но если используется тюнинговый комплект, скорее всего, требуется менять и диски. Выполнив замену колодок, суппорт нужно установить на место. Для этого, потребуется надавить на поршень тормозного цилиндра (его нужно утопить внутрь).

Действие перед монтажом суппорта, ВАЗ-2192/2194

Мы использовали импровизированный рычаг из плоской отвёртки. Никто не запрещает, однако, прижимать поршень раздвижной струбциной. Удачной замены!

Заменив любую деталь, относящуюся к тормозной системе, ей надо дать «приработаться». На педаль тормоза нужно нажать 3-5 раз, и только затем можно выезжать на дорогу. Всё-таки, установить новые колодки – не то же самое, что заменить лампочку. По началу тормоза ощущаются, как малоэффективные, но это ощущение пройдёт после 10-20-ти торможений.

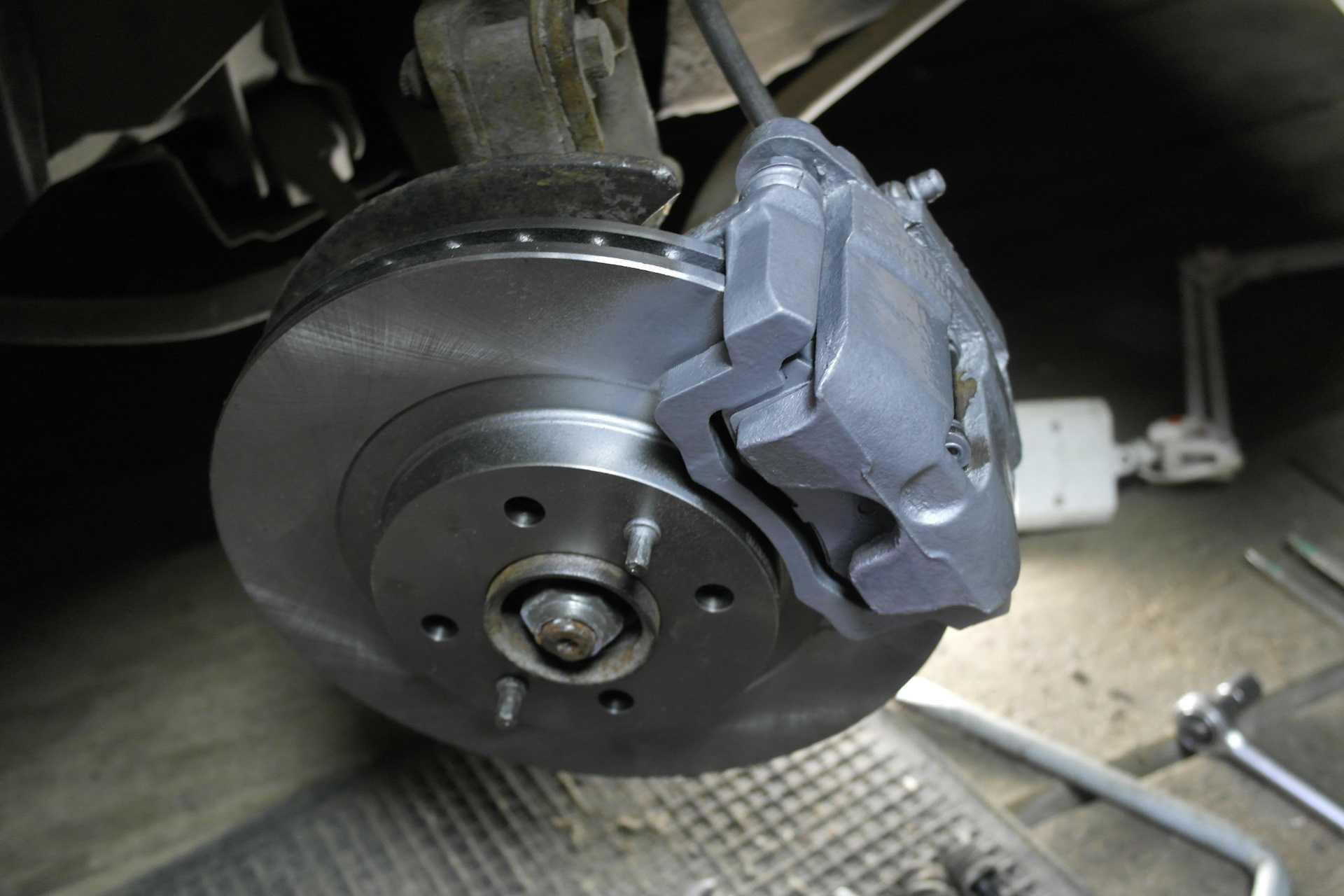

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками? Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма

Возьмите колесный ключ и сорвите с места болты крепления колеса

Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

• Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
• Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
• Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Готово!

Как правильно прокачать тормоза

Перед началом работы следует убедиться в наличии необходимых материалов и инструментов, которые должны быть под рукой:

• тормозная жидкость;
• ключ на «8» (накидной или рожковый) для ослабления крепления штуцеров;
• эластичный шланг, подходящий для плотной насадки на штуцер;
• подходящая емкость для приема использованной тормозной жидкости;
• шлицевая отвертка;
• противооткатные упоры;
• подъемник, смотровая яма или эстакада.

Напарник, сидя в салоне, по команде будет нажимать на тормоз.

Последовательность действий

Вывесить автомобиль на подъемнике либо зафиксировать противооткатными башмаками на смотровой яме или эстакаде. Порядок прокачки колес:

1. Заднее правое колесо.
2. Переднее левое колесо.
3. Заднее левое колесо.
4. Переднее правое колесо.

Алгоритм осуществляемых действий одинаков для всех четырех колес.

Порядок прокачки

Прокачка тормозной системы «Калины» потребует для начала сделать подготовительные шаги:

1. Разомкнуть электрическую цепь датчика сигнализатора недостаточного уровня тормозной жидкости в расширительной емкости.
2. Отвернуть крышку и снять ее вместе с поплавком, освободив горловину для оперативного пополнения объема жидкости в системе торможения во время регулировки.
3. Убедиться, что уровень находится выше отметки MIN, долить при необходимости недостающее.
4. Проверить правильность настройки клапана регулятора давления (в противном случае осуществить прокачку задних колес не удастся).

Самостоятельная прокачка тормозов

В дальнейшем не обойтись без помощника, который, сидя на водительском сидении, будет работать тормозной педалью по командам находящегося под днищем автомобиля напарника. Порядок прокачки колес на «Калине» следующий:

1. Снимается защитный колпачок со штуцера и его кончик охватывается эластичной трубкой. Ответная часть трубки помещается в подходящую емкость.
2. При помощи накидного ключа «8» с прорезью охватывается поворотная гайка штуцера.
3. Находящийся в салоне по команде последовательными движениями выжимает тормозную педаль до отказа и удерживает ее вблизи пола.
4. Напарник под машиной откручивает штуцер против часовой стрелки и, дождавшись прекращения течи тормозной жидкости, опять его перекрывает.

Последние два пункта повторяются до прекращения появления пузырьков воздуха в жидкости. Надев на закрученный штуцер предохранительный колпачок, приступают к работе с очередным по схеме колесом.

Контроль жидкости

Постоянный контроль уровня тормозной жидкости в расширительном бачке выше минимальной отметки поможет исключить возникновение воздушных пробок в системе.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

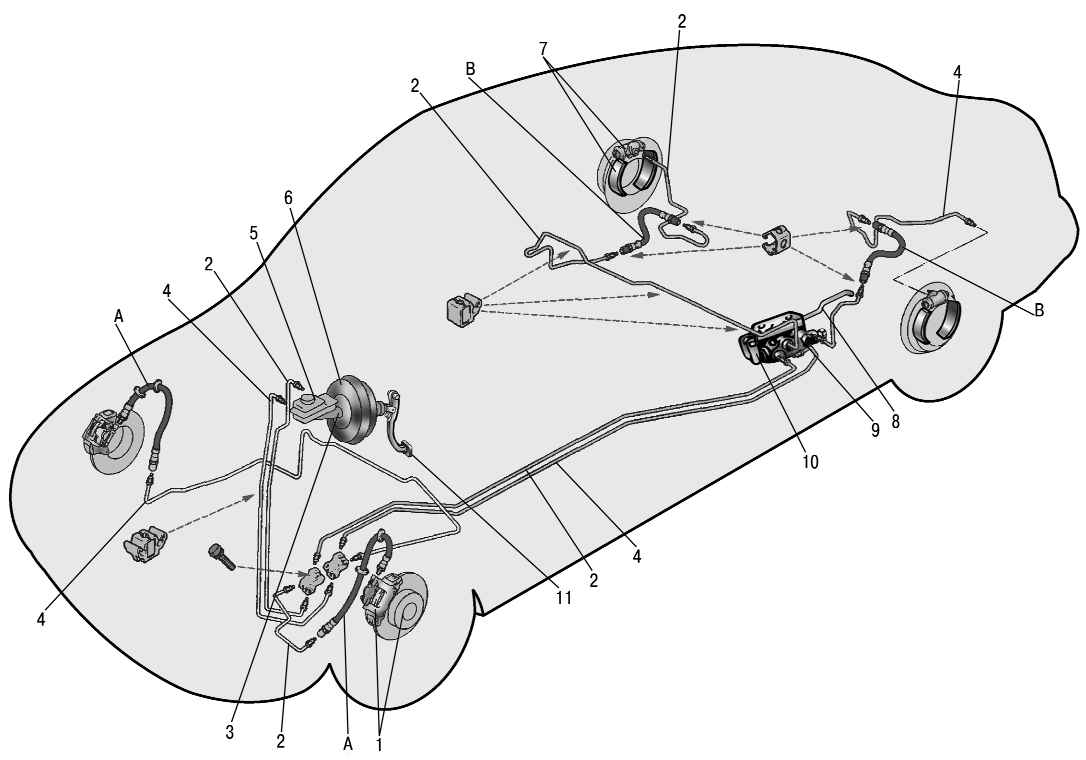

Устройство тормозной системы автомобиля лада Калина

Гидравлическая система тормозов автомобиля ВАЗ 1118 состоит из педального рычага, главного цилиндра гидропривода, вакуумного усилителя тормозов 1118, бачка гидропривода, регулятора давления, рычага привода регулятора, трубопроводов, гибких армированных резиновых шлангов, тройников, хомутов крепления. При этом тормоза на данной модели ВАЗ может быть оборудована антиблокировочной системой, однако в первой серии выпуска Калины она не устанавливалась. Сегодня практически вся линейка данных авто идет с системой ABS.

Вакуумный усилитель на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — фланец крепления наконечника; 2 — шток; 3 — возвратная пружина диафрагмы; 4 — уплотнительное кольцо фланца главного цилиндра; 5 — главный цилиндр; 6 — шпилька усилителя; 7 — корпус усилителя; 8 — диафрагма; 9 — крышка корпуса усилителя; 10 — поршень; 11 — защитный чехол корпуса клапана; 12 — толкатель; 13 — возвратная пружина толкателя; 14 — пружина клапана; 15 — клапан; 16 — буфер штока; 17 — корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы

Особенности тормозной системы передних колес

На передних колесах ВАЗ 1118 установлена дисковая вентилируемая система с поршневой плавающей скобой. Она включает в себя колесный цилиндр и суппорт, которые стянуты между собой специальными винтами. Сам цилиндр крепится к пальцам направляющего типа двумя болтами, установленными в направляющей колодке (отверстиях). Колодки поджаты к направляющим пазам пружинами. Внутри цилиндра размещен поршень с кольцом уплотнительного типа, имеющий прямоугольное сечение. Упругость кольца дает оптимальный промежуток между диском и тормозными колодками, что и обеспечивает качественное функционирование системы.

Тормозной механизм переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозной диск; 2 — направляющая колодок; 3 — суппорт; 4 — защитный кожух; 5 — рабочий цилиндр; 6 — тормозной шланг; 7 — клапан выпуска воздуха; 8 — направляющий палец; 9 — защитный чехол направляющего пальца; 10 — тормозные колодки

Особенности тормозной системы задних колес

Тормозная система лада калина, схема которой в значительной степени повышает ее безопасность, отличается продуманностью и высокой надежностью. Задние колеса Калины имеют барабанный тип, с двухпоршневым цилиндром колесного типа, а также автоматическую регулировку зазорного пространства между барабаном и колодкой. Барабанный тормоз состоит из самого барабана, колодок, гидравлического цилиндра, стяжных пружин, защитного диска, фиксатора и колодочной распорки.

Тормозной механизм заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) : 1 — тормозная колодка задняя; 2 — рычаг привода стояночного тормоза; 3 — нижняя стяжная пружина колодок; 4 — щит тормозного механизма; 5 — трос привода стояночного тормоза; 6 — тормозная колодка передняя; 7 — направляющая пружина; 8 — разжимная планка; 9 — рабочий цилиндр; 10 — верхняя стяжная пружина колодок; 11 — палец рычага привода стояночного тормоза

Функционирование тормозной системы

Важно отметить, что только четкое функционирование всех элементов устройства обеспечивает безопасность и надежное замедление автомобиля.

Тормозная система лада калина действует следующим образом: при нажатии на педаль тормоза поршень, перемещаясь в цилиндре, вытесняет жидкость через главный выпускной клапан в шланг тормозной гидравлической системы. Жидкость перемещается по трубопроводам к главным механизмам колес, что способствует перемещению колодок к дискам в передних колесах, а задних к барабанам. При возникновении контакта начинается торможение, причем угол изменения рычага педали влияет на скорость замедления авто.

Стояночный тормоз и его устройство

Помимо основной тормозной системы следует упомянуть о стояночном тормозе, который имеет стандартную механическую конфигурацию и состоит из регулировочной тяги, рыгача, двух тросов, уравнителя, распорных планок, а также рычагов привода колодок. Стояночная тормозная система ваз Калина имеет привод на тормозной механизм задних колодок, которые обеспечивают надежную фиксацию автомобиля от случайного передвижения.

Важно помнить, что правильно настроенный тормоз должен обеспечивать неподвижность авто при уклоне до 23% в пустом состоянии, и до 19% с полной нагрузкой

Замена задних тормозных колодок на калине

Добро пожаловать! Задние тормозные колодки – относятся к заднему механизму тормозов, в которой ещё входит очень множество деталей, а именно тормозной барабан, сами колодки, поршни которые эти колодки приводят в движение и т.д., по сути задние тормозные колодки дольше выходят из строя в отличие от передних, всё дело в том что при торможение весь груз машины смешается вперёд и задним колёсам поэтому и приходится просто немного подтормаживать и поэтому задние тормозные колодки выходят из строя намного реже чем передние.

Примечание! Для замены задних колодок, вам нужно будет взять с собой: Основной набор гаечных ключей, а так же отвёртку, ещё двумя монтажными лопатками запаситесь, молотком и пассатижами!

Где находятся задние тормозные колодки? Они находятся сзади как это уже понятно из заголовка, но так просто вы их увидеть не сможете потому что они находятся во внутренней части тормозного барабана и они кстати ещё и тормозят об него за счёт чего автомобиль и останавливается, поэтому если вы захотите увидеть тормозные колодки то вам нужно будет в первую очередь снять сам барабан и после чего вы увидите вот такую вот картину, на которой обе колодки указаны двумя стрелками:

Когда нужно менять задние тормозные колодки? Обычно когда что то происходит с колодками (Не важно задние или передние), то первое что вы должны будете услышать так это неприятный звук при торможении автомобиля, звук этот будет похож на трение металла об металл (Хотя и будет происходить трение металл об металл, потому что при износе колодок они начинают своим корпусом который у них выполнен из металла, соприкасаться с тормозным барабаном), а так же машина будет хуже тормозить если колодки придут в негодность. Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!. Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Примечание! Кроме всех вышеперечисленных проблем которые будут появляться на автомобиле из-за износа колодок, есть ещё пару нюансов которые вы должны знать, вот к примеру услышали вы этот самый неприятный звук при торможение полезете в автомобиль и замените колодки, но прежде чем сразу же их менять вы должны знать как их можно будет визуально определить на изношенность, для этого взгляните сперва на них и если будут найдены следы масла на накладки колодки, или же если накладка будет плохо соединена с корпусом колодки и тем самым будет отслаиваться от него, а так же если вы обнаружите на накладки глубокие борозды и сколы, то однозначно такую колодку нужно будет менять и ещё правда по толщине смотрят, то есть если толщина у накладки стала меньше 1.5 мм., то такую колодку тоже нужно без промедления менять!

Если вы не поняли что за накладка и что за корпус колодки, кратко вам объясним, для начала возьмём саму заднюю колодку снятую с автомобиля (см. фото ниже), она состоит из двух частей из основной (Основной частью является корпус колодки, он указан красной стрелкой) и из той части которой колодка и тормозит, а называется эта часть накладка (Она указана синей стрелкой) и когда она изнашивается тормоза становятся очень плохими и как уже говорилось ранее, металл (Имеется ввиду корпус самой колодки) начинает тереться об металл и получается этот самый неприятный звук при торможении!

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. » alt=»»> Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Одной из основных систем, обеспечивающих безопасность при передвижении на автомобиле, является тормозная система. Наибольшее распространение получили тормозные механизмы, использующие силу трения разных материалов. Такие механизмы устанавливаются на все авто, и на ВАЗ тоже, относящиеся к семейству «Классика».

В качестве примера классического ВАЗ выступит модель 2107. Тормозная система ВАЗ-2107 включает рабочую и стояночную системы. В задачу рабочей составляющей входит уменьшение скорости передвижения авто вплоть до полного обездвиживания.

Состоит она из двух составляющих: первой — тормозных механизмов, производящих воздействие на колеса, из-за чего и происходит снижение их вращения. Вторая составляющая — привод, посредством его водитель задействует механизмы.

Стояночная составляющая обеспечивает блокировку колес одной из осей авто, в случае с ВАЗ-2107 – задних, во время того, как автомобиль обездвижен. Использование этого тормоза исключает самопроизвольное движение авто. Эта система использует отдельный привод, которым выполняется воздействие на механизмы задней оси.

Более подробно, о том, как выглядит тормозная система ВАЗ-2107 показано на схеме:

Теперь рассмотрим более подробно устройство тормозной системы ВАЗ-2107. Сначала пройдемся по рабочей составляющей. Привод у нее является гидравлическим и включает:

• Педаль управления;
• Усилитель вакуумный;
• Цилиндр главный;
• Бак для рабочей жидкости;
• Трубопроводы высокого давления;
• Регулятор давления мех-змов задней оси;

Использование жидкости в качестве рабочего элемента привода обусловлено рядом положительных качеств: не требуется сложной системы рычагов для привода, облегчена проводка трубопроводов к механизмам, передача усилия от ноги водителя усиливается в несколько раз из-за вакуумного усилителя.

Рабочие механизмы на ВАЗ-2107 используются двух типов – спереди установлены дисковые тормоза, с использованием суппортов, На задней оси применены механизмы барабанного типа, включающие также стояночный механизм.

Теперь более подробно об элементах данной системы. Итак, педаль, на которую жмет водитель, расположена на одной оси с педалью управления сцеплением. Чтобы обеспечить возможность возвращения ее в исходное положение – она подпружинена.

Подведем итоги

Сборочный процесс, после того, как проведена замена троса, не представляет особых трудностей, поэтому комментировать его нет особого смысла. Сама последовательность действий обратная демонтажной процедуре. Перед установкой наконечников ветвей тросов в посадочные отверстия на щитах тормозных механизмов Лада Калина не забываем очистить эти проемы от грязевых скоплений. Это позволит значительно легче завести наконечники. После завершения сборочной процедуры требуется отрегулировать узел, помня о достижении потребного числа щелчков на рычаге и проверить работу ручника в дорожных условиях.

Ручник – это один из компонентов тормозной системы автомобиля. Стояночный тормоз предотвращает самопроизвольное движение при парковке транспортного средства. Регулярное обслуживание и регулировка ручника помогают избежать неприятностей при стоянке на подъёме или спуске. Отрегулированный стояночный тормоз должен обеспечить удержание автомобиля на уклоне в 25 градусов.

В Ладе Калина установлен тормозной привод ручника в виде двух тросов. Усилие от рычага стояночного тормоза через тягу передаётся по двум тросам на задние барабанные колодки. При затяжке ручника в верхнее положение колодки разжимаются и фиксируют тормозной барабан. В этом положение колесо не прокручивается.

Возможные причины неполадок ручника

Существует несколько причин неправильной работы ручника на Ладе Калина. Ниже приведены основные:

1. Езда с затянутым рычагом стояночного тормоза. Достаточно совершить одну поездку. Тормозные колодки в таком режиме изнашиваются быстрее. После «поездки на ручнике» придётся подтягивать и регулировать стояночный тормоз.
2. Закусывание тросиков. В автомобиле они проходят по днищу кузова. Тросы ручника эксплуатируются в экстремальных условиях. На них действуют грязь, влага, перепад температуры.
3. Неисправность храпового механизма или закусывание рычага стояночного тормоза.
