Система питания

Распространенные типы систем питания

На современных автомобилях наибольшее распространение получили два вида топлива – дизельное и бензин. Немного от них отстает газ, хотя он тоже достаточно часто используется.

Используемое топливо напрямую влияет на конструкцию и принцип функционирования топливной системы. Изначально на авто, работающих на бензине, использовался карбюратор, как основной элемент, обеспечивающий смесеобразование. Сейчас такая система питания считается устаревшей и на авто не применяется, а на смену ей пришел инжектор.

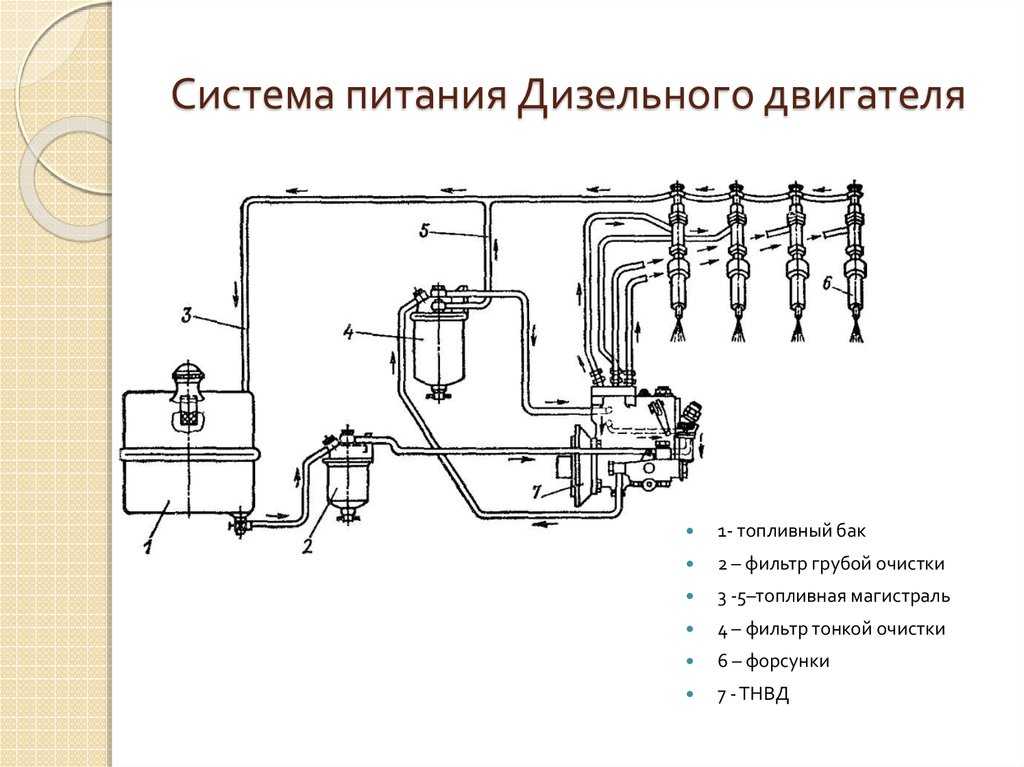

Что касается дизеля, то у него своя система – дизельная. Примечательно, что принцип функционирования ее у дизеля неизменен с момента создания, менялась только конструкция. К тому же, принцип этой системы в некотором роде лежит и в основе работы инжектора. Поэтому следует более подробно рассмотреть каждый из видов используемых сейчас систем питания.

Особенности дизельного топлива

Большинство требований к системе питания дизельного мотора выдвигается с учетом того, что дизельное топливо имеет ряд специфических особенностей. Горючее такого рода представляет собой смесь керосиновых и газойлевых соляровых фракций. Дизельное топливо получают после того, как из нефти реализуется отгон бензина.

Дизельное топливо обладает целым рядом свойств, главным из которых принято считать показатель самовоспламеняемости, который оценивается цетановым числом. Представленные в продаже виды дизельного топлива имеют цетановое число на отметке 45–50. Для современных дизельных агрегатов наилучшим топливом является горючее с большим показателем цетанового числа.

Система питания дизельного ДВС обеспечивает подачу хорошо очищенного дизельного топлива к цилиндрам, ТНВД сжимает горючее до высокого давления, а форсунка подает его в распыленном на мельчайшие частицы виде в камеру сгорания. Распыленное дизельное топливо смешивает с горячим (700–900 °С) воздухом, который нагревается до такой температуры от высокого сжатия в цилиндрах (3–5 МПа) и самовоспламеняется.

Обратите внимание, рабочая смесь в дизельном моторе не поджигается отдельным устройством, а воспламеняется самостоятельно от контакта с разогретым воздухом под давлением. Эта особенность сильно отличает дизельный ДВС от бензиновых аналогов.

Дизельное топливо имеет еще и более высокую плотность сравнительно с бензином, а также обладает лучшей смазывающей способностью

Не менее важной характеристикой выступает вязкость, температура застывания и чистота дизельного топлива. Температура застывания позволяет делить топливо на три базовых сорта горючего: летнее дизельное топливо, зимний дизель и арктическое дизельное топливо. Дизельное топливо имеет еще и более высокую плотность сравнительно с бензином, а также обладает лучшей смазывающей способностью

Топливный бак

Топливный бак 38 — штампованный, сваренный из двух стальных половин. Для повышения коррозионной стойкости бак лужен ПОС 35 с обеих сторон и покрашен черной эмалью. Вместимость топливного бака 30 л, включая резерв топлива.

Бак устанавливается под полом кузова и крепится четырьмя гайками к приварным болтам кузова. Со стороны основного глушителя и выпускных труб бак прикрывается экраном, предохраняющим топливо в баке от нагрева. Наливная горловина 16 бака выведена в нишу в задней части правой боковины кузова и закрывается герметичной пластмассовой пробкой 14. Пробка имеет ограничитель момента затяжки (на некоторых автомобилях в пробке может устанавливаться замок). Наливная горловина соединяется с патрубком топливного бака шлангом 18 из бензостойкой резины.

Для предотвращения вытекания топлива при заправке верхняя часть наливной трубы соединяется с патрубком бака резиновым шлангом 13, по которому из бака при заправке вытесняется воздух.

Сверху к топливному баку через уплотнительную прокладку крепится гайками датчик 37 уровня топлива с топливоприемной трубкой. Топливоприемная трубка имеет сетчатый фильтр 36. При остатке резерва топлива в баке рычажок поплавка 35 замыкает контакты контрольной лампы резерва топлива. Указатель уровня топлива с контрольной лампой резерва топлива установлен на комбинации приборов в салоне автомобиля.

Для вентиляции и доступа атмосферного воздуха топливный бак имеет вентиляционный шланг 12, изготовленный из поливинилхлоридной трубки с наконечником 34 на конце. Шланг соединяется с патрубком бака, имеет петлю по наливной горловине и далее прокладывается на крючках по задней кромке бака. Топливо, попавшее в нижнюю часть петли шланга 12 при движении автомобиля по неровной дороге, образует жидкостный затвор, препятствующий испарению бензина из бака.

Основы топливной системы

Сейчас читают Определяем расход топлива своими силами

Отворачивание штуцера или трубки тормозной системы

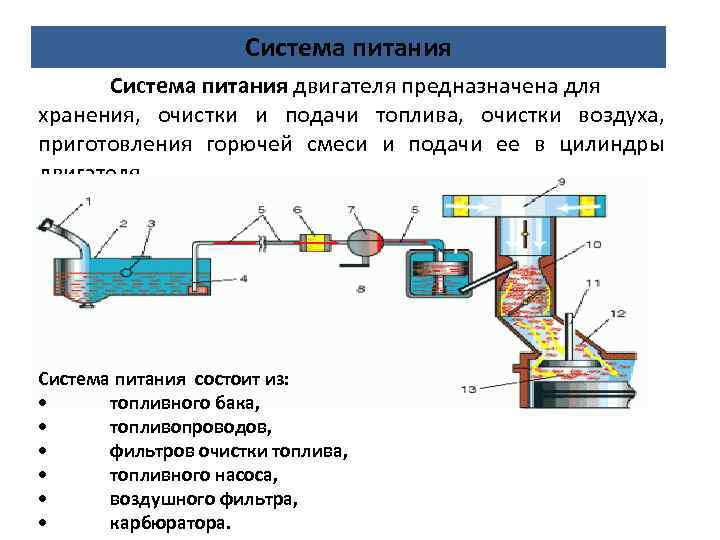

Схема системы питания карбюраторного двигателя построена на следующих основных действиях:

подача горючего;
фильтрация его и последующее складирование;
воздухоочистка;
подготовка топливно-воздушной смеси;
запуск состава в цилиндры мотора

Система поступления и циркуляции топлива напрямую реагирует на качественную и количественную составляющую поступаемого бензина в проекции рабочих режимов ДВС.

Классический вариант топливной системы включает такие составляющие компоненты, как:

бак с горючим (хранение бензина);
топливный насос (образование необходимого давления, подача горючего в принудительном порядке);
топливопровод (совокупность трубок, магистралей, шлангов для циркуляции топливной смеси);
фильтры (воздушный и топливные);
карбюратор (подготовка и образование топливно-воздушного состава)

Принцип работы системы питания для карбюраторных двигателей достаточно простой. Топливо, содержащееся в емкости, на старте своей циркуляции подвергается фильтрации. Одновременно в работу вступает топливный насос, заставляющий бензин двигаться по топливной магистрали к карбюратору. Там начинается приготовление топливно-воздушного состава необходимых пропорций, только после этого она попадает к рабочим цилиндрам ДВС.

Далее более подробно будут рассматриваться устройство и эксплуатационные показатели каждого элемента системы топлива карбюраторного мотора.

Инжекторные топливные системы

Инжекторные топливные системы в настоящее время применяются гораздо чаще карбюраторных, особенно на бензиновых двигателях легковых автомобилей. Впрыск бензина во впускной коллектор инжекторного двигателя осуществляется с помощью специальных электромагнитных форсунок (инжекторов), установленных в головку блока цилиндров и управляемых по сигналу от электронного блока. При этом исключается необходимость в карбюраторе, так как горючая смесь образуется непосредственно во впускном коллекторе.

Различают одно- и многоточечные системы впрыска. В первом случае для подачи топлива используется только одна форсунка (с ее помощью готовится рабочая смесь для всех цилиндров двигателя). Во втором случае число форсунок соответствует числу цилиндров двигателя. Форсунки устанавливают в непосредственной близости от впускных клапанов. Топливо впрыскивают в мелко распыленной виде на наружные поверхности головок клапанов. Атмосферный воздух, увлекаемый в цилиндры вследствие разрежения в них во время впуска, смывает частицы топлива с головок клапанов и способствует их испарению. Таким образом, непосредственно у каждого цилиндра готовится топливовоздушная смесь.

В двигателе с многоточечным впрыском при подаче электропитания к электрическому топливному насосу 7 через замок 6 зажигания бензин из топливного бака 8 через фильтр 5 подается в топливную рампу 1 (рампу инжекторов), общую для всех электромагнитных форсунок. Давление в этой рампе регулируется с помощью регулятора 3, который в зависимости от разрежения во впускном патрубке 4 двигателя направляет часть топлива из рампы обратно в бак. Понятно, что все форсунки находятся под одним и тем же давлением, равным давлению топлива в рампе.

Когда требуется подать (впрыснуть) топливо, в обмотку электромагнита форсунки 2 от электронного блока системы впрыска в течение строго определенного промежутка времени подается электрический ток. Сердечник электромагнита, связанный с иглой форсунки, при этом втягивается, открывая путь топливу во впускной коллектор. Продолжительность подачи электрического тока, т. е. продолжительность впрыска топлива, регулируется электронным блоком. Программа электронного блока на каждом режиме работы двигателя обеспечивает оптимальную подачу топлива в цилиндры.

Для того чтобы идентифицировать режим работы двигателя и в соответствии с ним рассчитать продолжительность впрыска, в электронный блок подаются сигналы от различных датчиков. Они измеряют и преобразуют в электрические импульсы значения следующих параметров работы двигателя:

угол поворота дроссельной заслонки
степень разрежения во впускном коллекторе
частота вращения коленчатого вала
температура всасываемого воздуха и охлаждающей жидкости
концентрация кислорода в отработавших газах
атмосферное давление
напряжение аккумуляторной батареи
и др.

Двигатели с впрыском бензина во впускной коллектор имеют ряд неоспоримых преимуществ перед карбюраторными двигателями:

топливо распределяется по цилиндрам более равномерно, что повышает экономичность двигателя и уменьшает его вибрацию, вследствие отсутствия карбюратора снижается сопротивление впускной системы и улучшается наполнение цилиндров
появляется возможность несколько повысить степень сжатия рабочей смеси, так как ее состав в цилиндрах более однородный
достигается оптимальная коррекция состава смеси при переходе с одного режима на другой
обеспечивается лучшая приемистость двигателя
в отработавших газах содержится меньше вредных веществ

Вместе с тем системы питания с впрыском бензина во впускной коллектор имеют ряд недостатков. Они сложны и поэтому относительно дорогостоящи. Обслуживание таких систем требует специальных диагностических приборов и приспособлений.

Наиболее перспективной системой питания топливом бензиновых двигателей в настоящее время считается довольно сложная система с непосредственным впрыском бензина в камеру сгорания, позволяющая двигателю длительное время работать на сильно обедненной смеси, что повышает его экономичность и экологические показатели. В то же время из-за существования ряда проблем системы непосредственного впрыска пока не получили широкого распространения.

Варианты системы питания

Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.

В этой связи выделяют силовые агрегаты:

бензиновые;
дизельные;
основанные на газообразном топливе.

Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).

Карбюратор

Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:

поплавковую камеру и поплавок;
распылитель, диффузор и смесительную камеру;
воздушную и дроссельную заслонки;
топливные и воздушные каналы с соответствующими жиклерами.

Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.

топливно-воздушной смеси

Впрыск топлива

Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).

Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.

с распределенным впрыском;
с центральным впрыском.

Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.

Особенности дизельного двигателя

Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:

с непосредственным впрыском;
с вихрекамерным впрыском;
с предкамерным впрыском.

Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.

Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.

Предпусковой топливоподкачивающий насос

Перед пуском двигателя заполнение системы топливом и подача его к ТНВД осуществляются с помощью предпускового топливоподкачивающего насоса 70. Ранее были широко распространены насосы плунжерного и диафрагменного (мембранного) типов с ручным приводом. Однако в настоящее время все чаще применяются центробежные крыльчатые насосы с приводом от электродвигателя, питаемого электрической энергией аккумуляторной батареи. Они обеспечивают более быструю прокачку топлива, не требуют затрат мускульной энергии механика-водителя и могут использоваться в качестве аварийных при отказе основного топливоподкачивающего насоса.

Карбюратор.

Карбюратор К-151-02 состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть-крышка карбюратора — включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции. Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора. Нижняя часть-корпус дроссельных заслонок — включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух функциональных секций (смесительных камер) — первичной и вторичной.

Каждая из секций карбюратора имеет собственную главную дозирующую систему.

Система холостого хода-с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во вторичной секции карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос — диафрагменного типа. Для обогащения горючей смеси при полной нагрузке на во вторичной секции предусмотрен эконостат.

Система отключения подачи топлива

Система отключения подачи топлива состоит из блока управленья, микровыключателя, электромагнитного клапана и экономайзера принудительного х/х. Микро выключатель и экономайзер принудительного х/х размещаются в карбюраторе, электромагнитный клапан на щитке передка автомобиля, а блок управления – в салоне.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном. При отпущенной педали дроссельных заслонок контакты микровыключателя должны быть разомкнуты.

Воздушный фильтр —

В конструкции предусмотрена возможность подачи в карбюратор холодного или подогретого воздуха в зависимости от сезона эксплуатации автомобиля.

При установке шланга на воздухозаборный патрубок (положение ”лето”) в карбюратор подается холодный воздух. При установке шланга на другой патрубок экрана (положение «зима») в карбюратор поступает подогретый воздух, проходящий между выхлопным коллектором и экраном. Шланг в положение «зима» необходимо устанавливать при температуре окружающего воздуха ниже 5°С.

При установке воздушного фильтра следует обращать внимание на правильную постановку прокладки, втулок и шайб. После затяжки гаек одна из лапок шайб должна быть поджата к грани гаек

Стрелки на патрубке корпуса и крышке фильтра должны быть совмещены.

Подогрев горючей смеси

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Выше указан принцип работы одноцилиндрового двигателя, но он не способен создать условия непрерывного вращения с одинаковой скоростью. Расширенные газы оказывают действие на коленвал для его 1/4 части оборота, оставшиеся ¾ оборота движения поршня происходят по инерции.

Главные отличия карбюратора от электронного впрыска

Электронный инжекторный двигатель кардинально различается от карбюраторного. В карбюраторном моторе смесеобразование внешнее (готовится в карбюраторе), а инжекторные форсунки впрыскивают топливо, либо в коллектор перед впускным клапаном, либо в цилиндр непосредственно.

Карбюратор – на 80% механическое устройство, если не считать экономайзера принудительного холостого хода (когда двигатель отключается при отпущенной педали газа на ходу), и электронного подсоса (для запуска и прогрева двигателя, смесь подается обогащенной).

Инжектор является дозатором, который способен в разное время и в течение разного времени впрыскивать топливо.

Если взять два одинаковых двигателя, на одном из которых топливная система будет инжекторная, а на втором карбюраторная, у второго мощность будет выше на 15-20%.

Неисправности и сервисное обслуживание

В процессе эксплуатации транспортного средства топливная система автомобиля испытывает нагрузки, приводящие к ее нестабильному функционированию или выходу из строя. Наиболее распространенными считаются следующие неисправности.

Недостаточное поступление (или отсутствие поступления) горючего в цилиндры двигателя

Некачественное топливо, длительный срок службы, воздействие окружающей среды приводят к загрязнению и засорению топливопроводов, бака, фильтров (воздушного и топливного) и технологических отверстий устройства приготовления горючей смеси, а также поломке топливного насоса. Система потребует ремонта, который будет заключаться в своевременной замене фильтрующих элементов, периодической (раз в два-три года) прочистке топливного бака, карбюратора или форсунок инжектора и замене или ремонте насоса.

Потеря мощности ДВС

Неисправность топливной системы в данном случае определяется нарушением регулировки качества и количества горючей смеси, поступающей в цилиндры. Ликвидация неисправности связана с необходимостью проведения диагностики устройства приготовления горючей смеси.

Утечка горючего

Утечка горючего – явление весьма опасное и категорически не допустимое. Данная неисправность включена в «Перечень неисправностей…», с которыми запрещается движение автомобиля. Причины проблем кроются в потере герметичности узлами и агрегатами топливной системы. Ликвидация неисправности заключается либо в замене поврежденных элементов системы, либо в подтягивании креплений топливопроводов.

Таким образом, система питания является важным элементом ДВС современного автомобиля и отвечает за своевременную и бесперебойную подачу топлива к силовому агрегату.

Система питания автомобиля используется для подготовки топливной смеси. Она состоит из двух элементов: топлива и воздуха. Система питания двигателя выполняет сразу несколько задач: очищение элементов смеси, получение смеси и ее подача к элементам двигателя. В зависимости от используемой системы питания автомобиля различается состав горючей смеси.

Исполнительные механизмы инжекторных систем

Электрический бензонасос, установленный в баке. Он нагнетает в рампу бензин под давлением около 3,5 Мпа. Вот какое давление в топливной системе должно быть, при нем распыление смеси окажется наиболее качественным. При повышении оборотов коленвала увеличивается расход бензина, нужно его больше нагнетать в рампу, чтобы удерживать давление на уровне. В нижней части насосов устанавливается фильтр, который нужно менять хотя бы раз в 30000 км пробега.
Электромагнитные форсунки устанавливаются в рампе и предназначены для подачи топливовоздушной смеси в камеры сгорания. Чем дольше открыт клапан форсунки, тем больше смеси поступит в камеру сгорания — именно такой принцип дозирования лежит в основе.
Дроссельный механизм приводится в движение педалью из салона. Но в последние годы набирает популярность электронная педаль газа. Это означает, что вместо тросика используется потенциометр на педали и небольшой электродвигатель на дроссельной заслонке.
Регулятор холостого хода предназначен для контроля количества воздуха, поступающего в топливную рампу при полностью закрытой дроссельной заслонке. На карбюраторных моторах аналогичную функцию выполняет «подсос». Несмотря на то, что топливная система отличается, суть работы остаётся той же — подача смеси и её сгорание.
Модуль зажигания — короб, в котором находится 4 высоковольтные катушки. Хорошая конструкция, но крайне ненадёжная — высоковольтные провода имеют свойство портиться. Намного эффективнее окажется использование для каждой свечи отдельной катушки, выполненной в виде наконечника.
