Распределительный вал: поломки и способы ремонта

Застучали клапана: основные причины

В самом начале отметим, что стук клапанов является неполадкой, которая больше свойственна моторам без гидрокомпенсаторов. Другими словами, указанные элементы могут стучать на таких двигателях, которые конструктивно предполагают необходимость регулировать клапана с определенной периодичностью. Что касается двигателей, которые оборудованы гидрокомпенсаторами, в агрегатах данного типа зачастую стучат не сами клапана, а упомянутые выше компенсаторы.

Стук клапанов обычно появляется на моторах в двух случаях:

• естественный износ силового агрегата в результате внушительного пробега;
• клапана не отрегулированы или данная процедура выполнена некорректно;

Другими словами, механизм может стучать как на старом двигателе, так и на относительно новом моторе, который прошел всего несколько десятков тыс. км. Основной причиной такого стука выступает сильное увеличение зазора, который присутствует между кулачком распределительного вала и рычагом. Увеличенный зазор между данными элементами означает, что кулачок распредвала бьет по рокеру. Результатом становится общее повышение шума во время работы двигателя и ГРМ, мотор работает «жестко». Также отмечено появление отчетливого звонкого металлического звука, который хорошо прослушивается и локализуется в области ГБЦ и клапанной крышки.

Следует понимать, что изначально выставленные на заводе тепловые зазоры клапанов имеют свойство сбиваться после нескольких десятков тысяч пройденных километров. Именно по этой причине владельцу время от времени необходимо настраивать указанные зазоры. Настройка осуществляется с учетом строго определенной для конкретного типа и модели двигателя величины, которая прописана в инструкции по эксплуатации конкретного ТС.

Сразу отметим, что общепринятой рекомендацией по интервалам для регулировки клапанов является пробег на отметке 15-20 тыс. км. Перед регулировкой, особенно на старых двигателях, необходимо исключить вероятность проблем с давлением масла в системе смазки. Сама регулировка зазоров осуществляется посредством щупов. Указанные щупы вставляются в щель, которая находится между толкателем и кулачком на двигателях с верхним расположением распределительного вала. На моторах другого типа щель расположена между верхним краем штока и коромыслом. Во время настройки зазоров также желательно учитывать температуру наружного воздуха. Клапана оптимально настраивать при температуре +20 градусов по Цельсию. Если регулировки происходят, например, при отрицательных температурах, тогда данный нюанс следует учитывать и делать на него определенную поправку.

Статья в тему: Ремень ГРМ

Уменьшение зазора (клапана зажаты) также является недопустимым. Дело в том, что в случае с зажатыми клапанами происходит следующее: они после относительно небольшого пробега перестают закрываться до конца. Если данные элементы не могут полностью закрыться, тогда компрессия в цилиндрах падает по причине разгерметизации камеры сгорания, происходит прорыв раскаленных газов через зазор между клапаном и фаской, возникает перегрев двигателя, прогар клапана и т.д. В таком случае двигатель плохо запускается, теряет мощность, перерасходует топливо, троит и т.п. Итогом становится невозможность дальнейшей нормальной эксплуатации ДВС и необходимость устранения как самой неполадки, так и вероятных последствий езды с зажатыми клапанами

Обратите внимание, от степени увеличения или уменьшения зазора напрямую зависит износ не только ГРМ, но и всего двигателя. Длительная эксплуатация силового агрегата с явным стуком в механизме газораспределения приводит к серьезным повреждениям и быстрому выходу из строя всей силовой установки. Источник

Источник

Установка распредвала ВАЗ 2107

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом. При сборке следует обратить на два важных момента:

• соответствие метки на распредвале и на звездочках его привода;
• момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

Диагностика мотора на слух: отсекаем посторонние звуки

Шум двигателя может сказать о многом

Важно помнить, что для правильной диагностики стуков и шумов силовая установка автомобиля после пуска должна нагреться до 80–85 градусов, иначе показания можно считать ошибочными. Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования

По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность

По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность

Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования. По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность.

Звуки из-за ослабленной фиксации двигателя к кузову напоминают шум мотора

Изначально весь диагностический процесс, связанный с мотором, можно разбить на несколько этапов. Первый из них, прослушка — так делают опытные автолюбители, так начинают свою работу эксперты, так пытаются показать, что они смыслят в машинах, новички.

Да и вообще, неправильно советует пословица, по крайней мере в данном случае, «лучше раз увидеть»… В нашем случае вернее будет раз услышать, чем сто раз увидеть, т.е. столкнуться с проблемой лицом к лицу.

Первое, что надо сделать в процессе прослушивания звуков — это определить, а вернее, доказать — их издаёт двигатель, а не другие узлы или элементы автомашины. Например, нередко стучат составляющие подвески, навесные элементы, потерявшие былую фиксацию и т. д.

Таким же логическим способом можно убрать из списка причин некоторые другие звуки, издаваемые не ДВС. К примеру, если покачать силовую установку снизу, удастся выявить звуки, которые связаны с креплением мотора к кузову или раме.

Иногда проблема с креплениями решается навариванием металлических уголков

Ещё интересные моменты:

• При свисте или жужжании сомнения должны падать в первую очередь на ремень генератора или ГРМ, привод распредвала или компоненты в районе помпы.
• Визг, скорее всего, свидетельствует о проблемах ремней (соскок), замерзании помпы, отсутствии смазки в генераторе и т. п.

Понятно, что демонтировав ремни или другие элементы, залив должно количество смазывающих жидкостей, можно исключить их из диагностического анализа.

Таким образом, первое и важное, что делается в процессе диагностики силовой автомобильной установки — это проверяется её «окружение». Цель понятна — тем самым доказывается принадлежность звуков и стуков двигателю

Рекомендуем для лучшего понимания природы проблемных звуков автодвигателя ознакомиться с ними подробнее

Рекомендуем для лучшего понимания природы проблемных звуков автодвигателя ознакомиться с ними подробнее.

• Звук идёт с верхней части мотора, напоминает звон металла. Как правило, такой металлический шум говорит о проблемах, связанных с клапанами. Вероятнее всего, что это симптом указывает на неправильную корректировку клапанов или их чрезмерный износ. Если шум нарастает по ходу набора оборотов, да ещё и внезапно, характер неисправностей свидетельствует уже о куда более широкой природе звуков — например, тут дело может быть и в зазорах.

  Износ клапанов сигнализирует о приближении капремонта

• Шум похож на негромкое трение железных брусков между собой. Звук меняется при повышении или снижении моторных оборотов. Идет стук преимущественно с передка ДВС. Вероятнее всего, что это симптом ослабшей цепи ГРМ. Если автомобиль наделён именно цепью, а не ремнём — такой звук опытному автовладельцу должен быть знаком.
• Шумы низко-средней тональности, практические не изменяющиеся по ходу увеличения оборотов ДВС. Как правило, звуки идут из нижней части мотора. Такой стук более опасен, чем остальные, так как свидетельствует о повышенном износе «внутренностей» двигателя.
• Лязг, очень звонкий. Появляется чаще при разгоне или манёвре автомобиля. В большинстве случаях свидетельствует о детонационных стуках. Звуки издают поршни, принимающие на себя ударную волну от взрыва горючей смеси. Среди опытных автолюбителей такой шум принято называть «стучанием пальцев».

Рекомендуем: Как работает коробка передач Easytronic?

Признаки износа распредвала

Работа распределительного вала связана с постоянным воздействием высоких нагрузок, в результате чего деталь постепенно изнашивается и требует замены. Необходимость в ремонте возникает при появлении характерных признаков:

• стук при работе двигателя под нагрузкой;
• снижение мощностных показателей.

Существует ряд причин, по которым РВ выходит из строя:

• естественный износ;
• некачественное моторное масло;
• низкое давление масла в системе смазки;
• недостаточный уровень масла или так называемое масляное голодание;
• работа двигателя при высоких температурах, что приводит к ухудшению свойств смазывающего вещества;
• повреждения механического характера (износ или обрыв цепи).

Основными неисправностями, которые нарушают работоспособность распредвала, являются задиры на рабочих поверхностях (шейках и кулачках) и выработка ограничителя.

С течением времени на распределительном валу изнашиваются кулачки и шейки

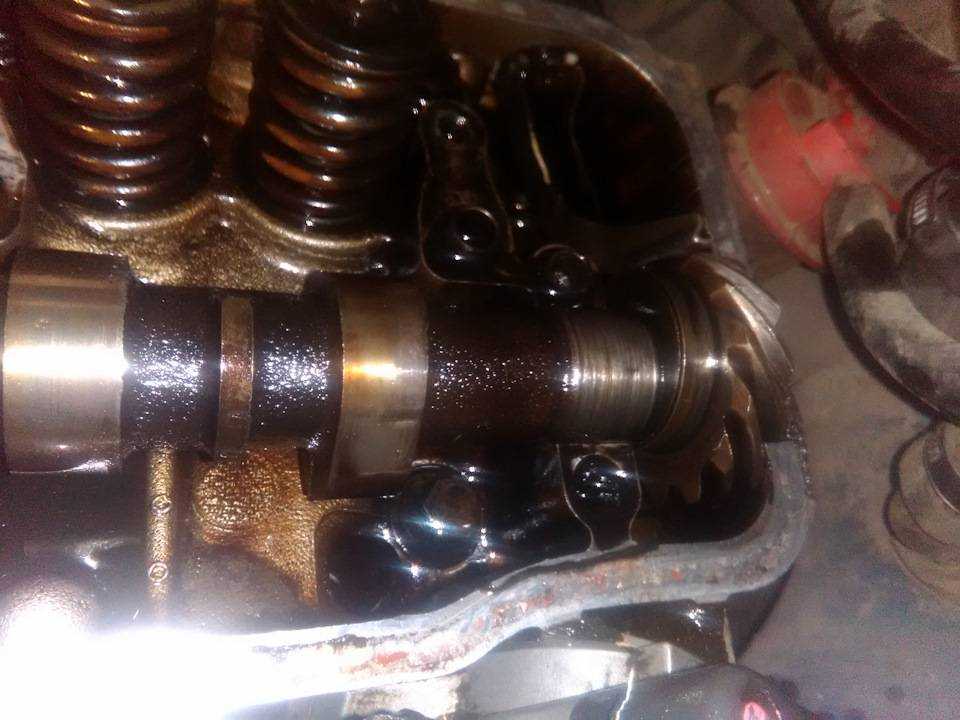

Стук

Выявить по звукам, исходящим из моторного отсека, что проблема связана именно с распределительным валом, довольно проблематично, но всё же можно. Стук РВ напоминает глухие удары молотка, которые учащаются при увеличении оборотов двигателя. Однако лучшим способом диагностики вала является его демонтаж, разборка и дефектовка. При осмотре вал не должен двигаться в корпусе относительно оси, в противном случае при ударах об ограничитель будет исходить глухой звук.

Видео: причины продольного люфта распредвала ВАЗ

Снижение мощности

Падение мощности на классических «Жигулях» — явление, обусловленное износом распредвала и рокеров. При правильной эксплуатации двигателя (своевременная замена масла, контроль его уровня и давления) проблема проявляется только на больших пробегах автомобиля. При износе кулачков уже не обеспечивается необходимая ширина фаз и подъём клапанов на впуске.

При износе вала и рокеров мощность мотора может снизиться в несколько раз

РВ может деформироваться при сильном нагреве, который вызван неполадками в системах охлаждения и смазки. Поначалу проблема может проявляться в виде стука. Поэтому если есть подозрения на эту поломку, например, мотор перегревался, то рекомендуется выполнить диагностику вала, чтобы избежать более серьёзных неприятностей с ГРМ двигателя.

Застучал распредвал: как и когда начинать делать ремонт

Здравствуйте, уважаемые автолюбители! Любой неожиданный стук застает нас врасплох и раздражает: это относиться и к стуку в дверь, и к стуку в двигателе автомобиля. Особенно с утра во время первого запуска двигателя «на холодную».

Те владельцы авто, которые понимают, что стук сам по себе не берется, начинают лихорадочно соображать, что же может стучать, и как бы этот стук в двигателе не стал настойчивым стуком в семейный бюджет.

После того, как двигатель разогревается, стук прекращается, но мозг опытного водителя начинает анализировать ситуацию, как бортовой компьютер, что же стучало: или это стучит распредвал, или стук коленвала.

В любом случае, с момента появления характерного стука в двигателе при запуске автомобиля, паниковать не стоит. Пока еще рано. Но, если вы сами не понимаете в диагностике и ремонте двигателя, нужно начинать поиск народного умельца.

А для общей информации, рекомендуем вам ознакомиться с материалом об одном из традиционных «виновников» стуков в двигателе – распредвале. Разберемся в причинах стука распредвала, о том, в каких случаях требуется ремонт распредвала, либо просто замена или регулировка каких-либо деталей, например: замена сальника распредвала или регулировка шкива распредвала.

Что собой представляет распредвал двигателя

Распредвал двигателя – деталь, основное назначение которой: своевременно открывать клапан для поступления воздушно-топливной смеси в камеру, и выпуска отработавшей смеси. Распределительный вал является основной деталью ГРМ (газораспределительного механизма).

Разрезная шестерня распредвала, посредством цепи или ремня ГРМ, соединяется с коленвалом. Для размещения распредвала в, как правило, верхней части головки блока цилиндров, служит постель распредвала.

Ведущую роль в устройстве и работе коленвала, играют кулачки, которые по количеству соответствуют количеству клапанов двигателя: впускных и выпускных. Каждый клапан имеет свой, индивидуальный кулачок распредвала. Кулачки, набегая на рычаги толкателя, открывают клапана, затем, при помощи возвратной пружины, клапана закрываются.

Типичные причины, приводящие к стуку распредвала

Представленные причины, по которым вы можете слышать стук распредвала, естественно, не являются абсолютом. Но, именно эти, «вычислены» мастерами в результате многолетней работы по ремонту, установке и замене распредвалов на различных моделях и типах двигателей для авто. Поэтому они и типичные.

износились кулачки распредвала. И, со временем, по мере износа кулачков, вы будете слышать стук не только при запуске, но уже и во время работы прогретого мотора,
износ подшипников распредвала
механические неисправности постели распредвала,
нарушена регулировка подачи топлива, в результате чего, при раннем зажигании вы услышите, как «звенят», «стучат» пальцы. Эффект детонационного сгорания топливной смеси,
осевое биение распредвала при деформации,
распредвал имеет разные механические повреждения: сломана шейка или лопнула опора распредвала,
некачественное, либо со сторонними примесями моторное масло, одна из первых причин выхода из строя распредвала

Кстати, при замене масла, обращайте внимание на сальник распредвала. Бывают случаи, когда он выходит из строя именно после замены.
отсутствие моторного масла в двигателе – это просто не обсуждается (за исключением форс-мажорных случаев поломки, например, пробит поддон картера)

Что делать, когда начал стучать распредвал

Итак, первый признак того, что с распредвалом непорядок, это при запуске холодного двигателя несколько секунд, пока масло не попадет на подшипники, раздается характерный глухой стук. Естественно, на слух, не имея опыта, вы не сможете определить, что стучит. Частота у стука распредвала раза в два меньше, чем частота у стука коленвала. Пока это не смертельно.

Но, вот когда стук распредвала будет продолжаться уже и при запуске разогретого двигателя, то считайте, что вы услышали «второй звонок», пора к мастеру. Специалисты говорят о том, что в этом случае вы гарантированно проедете порядка 50 тыс. км. Но ведь всё так относительно. То есть рисковать не стоит. Можно проводить диагностику двигателя.

Кто бы и что бы, вам не говорил, решение будете принимать самостоятельно. Если вы в состояние произвести своими руками ремонт, замену, установку распредвала, это один вариант. Если нет, то обращайтесь к «гаражным», но проверенным мастерам.

Согласитесь, что проще и дешевле «задавить» болезнь двигателя вначале, чем потом бороться с ворохом проблем. Может, так случиться, что потребуется отрегулировать зазоры клапанов.

То есть, решение о ремонте должно приниматься после полной диагностики ГБЦ и вердикта специалиста.

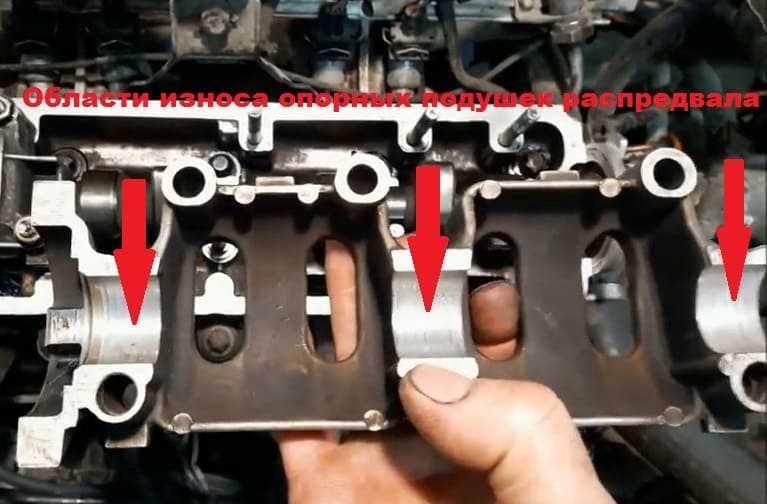

Устранение поперечного люфта

Поперечный люфт определяется путем расшатывания распредвала вверх-вниз, для чего снимается одна из крышек опорных подушек. Этот люфт появляется при износе шеек распределительного вала и опорных подушек постели вала, в которые они упираются.

Сначала демонтируем обе крышки подушек распределительного вала и снимаем лишний металл на наждачном камне с мелкозернистым абразивом. Его поверхность должна быть идеально ровной, чтобы не нарушить геометрию детали. В качестве альтернативы подойдет мелкозернистая наждачная бумага, наклеенная на ровное стекло.

Крышка подушки притирается абразивом, чтобы уменьшить ее глубину, в результате чего она будет более плотно удерживать вал. Чтобы наждак не забивался, его рекомендуют периодически поливать водой. После 1-1,5 минут обработки, крышку нужно установить на место и затянуть, проверив люфт

Важно не снять слишком много металла, поскольку распредвал перестанет вращаться. После установки он должен двигаться без люфта с небольшим, так называемым «бархатистым» усилием

Далее операция повторяется со второй крышкой опорной подушки, при этом ту крышку, которая обрабатывалась ранее, нужно снять, чтобы она не мешала определять степень люфта распределительного вала. После полного устранения люфта устанавливают обе крышки, и производят сборку двигателя. После запуска двигателя стук должен полностью прекратиться.

Основные причины стуков

Если вы услышали этот стук, проблема кроется в одной из следующих причин:

• Люфт в постели вала. Самостоятельно решить проблему вряд ли получится. Тут нужна расточка или хонингование самой постели, либо же полная замена узла;
• Неполадки в смазочной системе. Даже при незначительном нарушении ее работы может появляться звук. Причем причина не только в количестве, но и качестве смазочного материала;
• Деформация и механические повреждения. Чаще всего лопаются опоры и ломается шейка;
• Нарушения в регулировке процессов подачи горючего;
• Выработка ресурса кулачков. Если проблема точно в распредвале, и стук при этом проявляется даже на горячую, то дело в кулачках.

Дать точный прогноз относительно того, что именно послужило источником стуков, практически невозможно без проведения комплексной диагностики. Об этом часто говорят мастера на разные видео, где описывается рассматриваемая проблема.

Стук в любом случае должен насторожить. Есть у вас гидрокомпенсаторы или нет, это не имеет принципиального значения. Чем раньше вы отправите машину на диагностику, тем выше шансы обойтись малой кровью, потратить минимум сил и средств на устранение проблемы. Все в ваших руках.

Методы устранения

В основном появление стука в распределительном вале обещает водителю немалые траты и лишнюю головную боль. Далеко не всегда процедура ремонта ограничивается обычной заменой распредвала, иногда появление стука в нем может быть последствием выхода из строя также гидрокомпенсаторов и подшипников. В любом случае при первых симптомах нарушения неисправное транспортное средство должно быть отправлено на диагностику в специализированный сервисный центр. Возможно, профессионалам удастся отыскать нарушения не только в самом агрегате, но и в других его составляющих. Затягивать с диагностикой при таком повороте событий крайне неразумно. В дальнейшем это может привести к дорогостоящему ремонту.

Причины стука распредвала

Появление характерного стука может быть вызвано многими причинами. Поскольку распределительный вал включает в себя множество других деталей, вполне вероятно, что неполадки в одной из них могут сказаться на работе всей системы. При сильной слышимости стука источником проблемы могут выступить следующие факторы:

• Неполадки с постелью распредвала;
• Нарушение в системе смазки;
• Механическое повреждение или деформация распределительного вала;
• Нарушение регулировки подачи топлива в систему;
• Исчерпан ресурс кулачков.

В большинстве из этих ситуаций самостоятельно справится с проблемой достаточно сложно. Неграмотный ремонт может привести к ухудшению положения дел и серьезным проблемам.

В видео пойдет речь об устранении неполадок в работе распределительного вала:

Источник

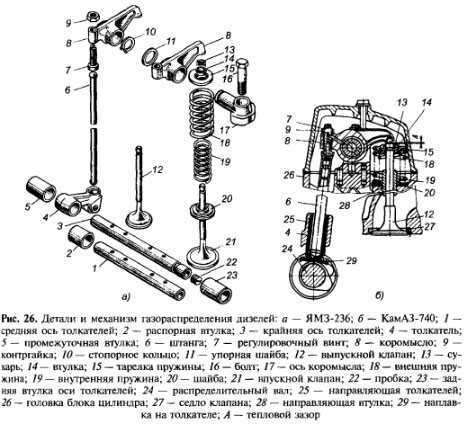

Неисправности ГРМ двигателя автомобиля

Уход за механизмом газораспределения двигателя автомобиля состоит в проверке и регулировке зазоров в клапанном механизме, проверке и затяжке гаек стоек коромысел, выполняемых при техническом обслуживании №2. Чтобы обеспечить правильную посадку клапанов при разнообразных тепловых деформациях, предусматривается тепловой зазор. Этот зазор необходим для компенсации упругих деформаций деталей привода и позволяет избежать слишком ранней посадки клапана в седло. Во время работы двигателя нежелательно изменение теплового зазора.

В случае уменьшения теплового зазора значительно сокращается время при котором клапан находится в закрытом состоянии, в связи с чем значительно увеличивается его температура. Отсутствие зазора приводит к повышению теплового состояния выпускного клапана и приводит к обгоранию головки клапана. Уменьшение теплового зазора влияет на перекрытие клапанов и влияет на работу двигателя на холостом ходу. При работе на этом режиме, при длительном открытии клапанов существует возможность проникновения отработавших газов в цилиндры из выпускных трубопроводов. А это в свою очередь приводит к неустойчивому сгоранию рабочей смеси и неравномерной работе двигателя.

То есть при малых зазорах двигатель не развивает полной мощности, не обеспечивается герметичность цилиндров, клапаны перегреваются и подгорают.

Увеличенный тепловой зазор приводит к нарушению фаз газораспределения и увеличивается скорость посадки клапана, что увеличивает ударные нагрузки на него, соответственно увеличивая износ детали.

Зазор в клапанном механизме измеряют специальным щупом между носком коромысла и торцом стержня клапана, при закрытом положении клапанов. Регулировка зазора производится регулировочными винтами в коротком плече коромысла.

Регулировка производится на холодном двигателе. При этом отключают подачу топлива.

Величина зазоров должна соответствовать:

Впускной клапан: 0,25-0,3 мм;

Выпускной клапан: 0,35-0,4мм;

детали привода клапана нагреваются,

длина их увеличивается. В результате

происходит. Ругулировка теплового

зазора своими руками

Проверка и регулировка теплового зазора начинается с установки коленчатого вала. Необходимо провернуть коленчатый вал таким образом, пока фиксатор фиксатор на картере маховика не войдет в прорезь маховика. При этом метки на муфтах привода ТНВД должна находится вверху. Если метки находятся внизу, тогда следует поднять фиксатор и провернуть коленчатый вал на один оборот.

В данном положении коленчатого вала поршень 1го цилиндра не доходит 18 градусов до верхней мертвой точки в конце такта сжатия. После чего проворачивают коленчатый вал по ходу вращения на 60 градусов. При этом поршень 1го цилиндра будет находится в начале такта рабочего хода, а поршень 5го цилиндра в конце такта сжатия. Дальнейшая регулировка проводится попарно в цилиндрах 4 и 2,6 и 3,7 и 8, проворачивая коленчатый вал на 180 градусов.

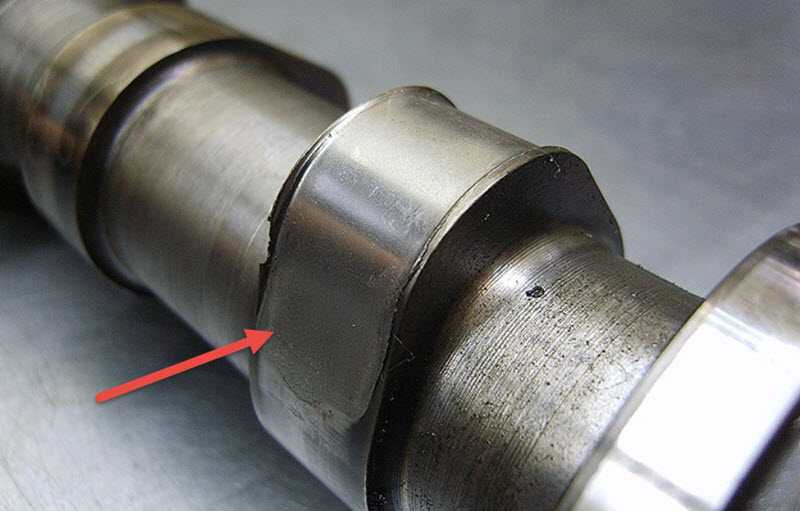

Износ или повреждение кулачков распредвала

Все знают, что распредвал — это очень важная деталь дизельного двигателя, и при выходе его из строя возможны серьезные проблемы в работе силового агрегата

И здесь не важно, роликовый распредвал у вас или что-то иное, риск повреждения все равно остается. И одной из наиболее распространённых причин проблем с распредвалом является износ или повреждение его кулачков

Даже такой минимальный износ кулачков распредвала уже может сместить время газораспределения на целых 3 градуса.

Кроме других проблем, повышенный износ кулачков приведёт к потере мощности и повышенному расходу топлива. И это даже не учитывая влияние более серьезных повреждений, вызванных механическим вмешательством или другими серьезными проблемами.

Если вы заметили износ или повреждение распределительного вала, важно определить причины всего этого, перед установкой нового кулачка. Если вы этого не сделаете, вы рискуете также испортить уже новый распредвал и спустить достаточно большую сумму денег в пустую

Так в чём же причина проблем с распредвалом?

Я вам расскажу о некоторых наиболее распространенных причинах повреждения кулачков распределительного вала дизельного двигателя. Для начала определим признаки (их четыре), по которым следует искать наличие повреждений кулачков.

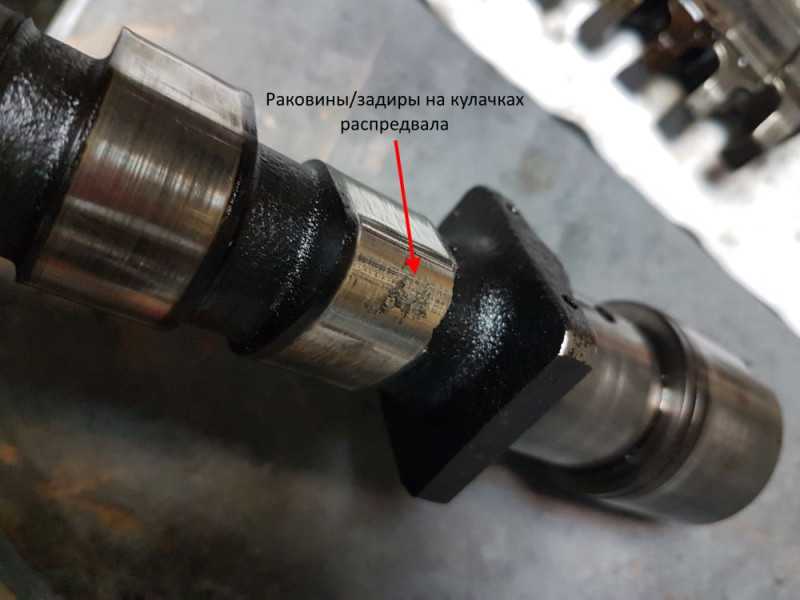

1. Задиры на кулачках распредвала.

В большинстве случаев изъязвления/задиры/раковины на кулачках возникают из-за нормального износа деталей в результате многочасовой работы

Здесь важно вовремя определить критическую степень износа распредвала и заманить его, до того как он сам выйдет из строя или повредит другие узлы двигателя

Симптомами таких повреждений могут быть стуки, вибрация и другие посторонние звуки при работе двигателя, которые будут усиливаться при повышении оборотов.

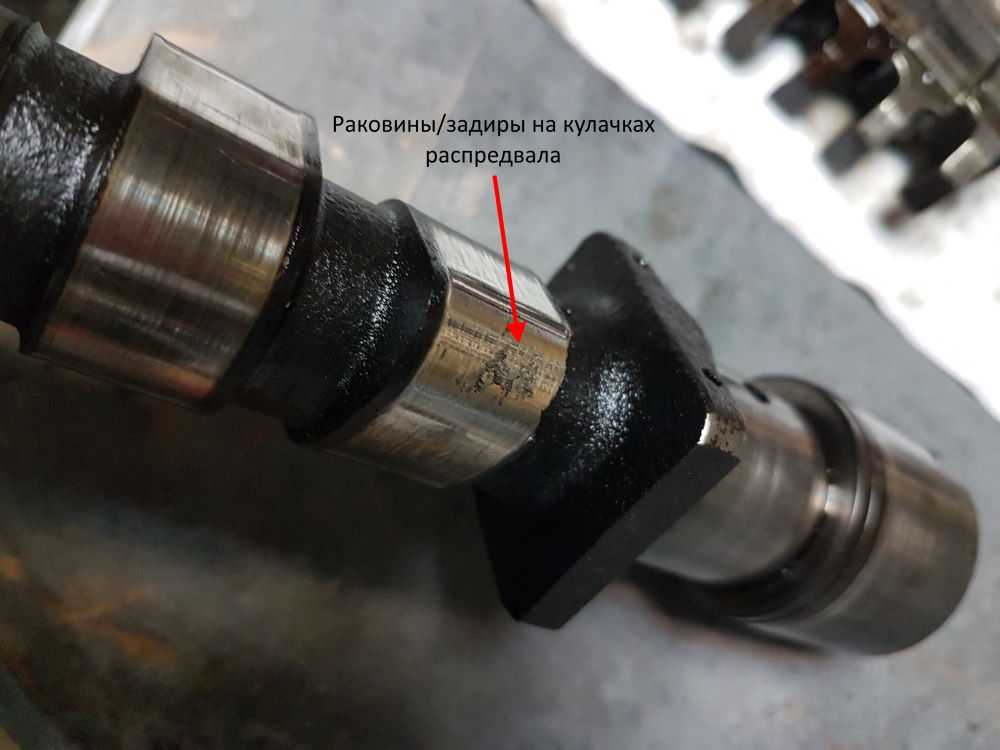

Пример точечного повреждения кулачков распредвала

Иногда появление задиров и раковин на кулачках связано с засорением системы смазки. Убедитесь, что все масляные каналы чистые, не забиты грязью и масло свободно проходит по ним

Критически важно держать систему смазки в близком к идеальному состоянии, т.к. грязь и посторонние частицы могут серьезно повредить не только сам распредвал, но и его подшипники

1. Проблемы со смазкой.

Смазка трущихся деталей очень важна в работе двигателя внутреннего сгорания, так что для поддержания нормальной работы распредвала смазка его должна быть в достаточном количестве. При её недостатке, будь то из-за засорившихся масляных каналов или из-за слишком больших зазоров, вы получите характерный износ как кулачков, так и всего распредвала.

Если оставить эту проблему без внимания, вы рискуете вывести подшипники из строя или даже сломать кулачки из-за повышенного трения без смазки, которое вызовет чрезмерные тепловые нагрузки на трущиеся детали.

Основные места распредвала, которые должны быть всегда обеспечены хорошей смазкой: между шейкой вала и роликом; между кулачком и роликом. Минимизация трения этих частей за счёт смазки снизит их износ.

1. Повреждения распредвала коромыслами и толкателями.

​Повредить кулачки распредвала можно неправильно работающими коромыслами. На кулачках, в следствии этого, появятся царапины и задиры, и на самих толкателях будут характерные повреждения.

Коромысло может быть не в том положении и ударить кулачок, усилие пружины клапана может быть не достаточным, низкое давление масла или тяжелый режим эксплуатации, к примеру, при превышении допустимых оборотов двигателя.

1. Неправильна установка распредвала.

Возможны и другие повреждения распредвала или связанных с ним деталей двигателя, которые могут возникнуть не из-за рабочего износа кулачков. Большая часть таких повреждений происходит по причине неправильной установки коленвала.

Простому владельцу техники определить правильность установки распредвала будет не под силу, так что такую операцию следует доверять только опытным специалистам.

Отличие распредвала 21213 от 2106

Отличие распредвалов с Нивы и Классики

Комментарии 47

я так понял что на нивовском валу высоких оборотов не будет?

Добрый день Евгений. Просмотрел видео, прочел стену, не нашел ответа на интересующий меня вопрос. Мне досталась в наследство ВАЗ 21011 79г.в. 1.3 мотор, сток. В планах увеличения мощности и гонок нет, машина делается для спокойного круиза и поездок по межгороду. Подскажите пож. какой распредвал поставить чтоб не надо было переделывать ГБЦ и уменьшились провалы на низах. Заранее спасибо

11 мотор по своей натуре не очень любит низы. В 11 блоке поршень в ВМТ ровняется с концом цилиндра т.е. недоход отсутствует, поставишь вал с подъемом выше клапана загнет. Не трогай ничего, проблему плохой тяги на низах решит повышение холостого (если нет электронного ДХХ) смесь побольше сделай, и чтоб холостой

900 был, и/или выставь трамблер пораннее на 1-2 градуса, при этом расход по ГОРОДУ на стакан два возрастет. Такой уж 11 движок, если хочешь заменить одну деталь пол двигла придется поменять…

здравствуйте Евгений подскажите пожалуйста у меня ваз 2107 инжектор какой распредвал поставить 21213 или 21214 у меня ручная регулировка клаппанов, и есть ли разница распредвалов для инжектора и карбюратора заранее огромное спасибо!

Просмотр Гаража

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Advanced Members248 сообщений

• Марка авто: вишневая ВАЗ 2109 1988 г.в.
• Откуда: Орел

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Users87 сообщений

• Марка авто: ВАЗ 210610
• Откуда: Тверская обл.г.Конаково

Просмотр Гаража

Users37 сообщений

• Марка авто: ВАЗ-2106
• Откуда: Павлово

Эксплуатация и ремонт распредвалов

Распределительный вал— деталь достаточно надежная, которая «проходит» как минимум, до первого серьезного ремонта двигателя. В случае, если у вас классическая модель двигателя без гидрокомпенсаторов, через каждые 10-15 тысяч километров необходимо контролировать зазоры распредвала с рокерами, выполнять их настройку. Во всех типах двигателей следует контролировать натяжку ремня или цепи ГРМ. Подобные узлы имеют ограниченный ресурс работы. Со временем цепи могут растягиваться и задевать в работе блок двигателя.

Неисправности распредвалов

Распредвалы, как и все «трущиеся» детали, подвергаются механическому износу. Также приходят в негодность подшипники, может разрушится и потерять форму сальник распредвала. Поломка распредвала может в последствии вывести из строя другие механизмы двигателя.

Причинами подобных проблем могут быть:

• естественный износ распредвала;
• низкое качество масла;
• недостаточное давление масла;
• недостаточный уровень масла;
• нарушения температурных режимов работы двигателя (вне рабочего диапазона температур масло становится жидким и частично теряет свои свойства);
• механические повреждения, например натяжной ролик и ремень распредвала имеют ограниченный срок эксплуатации, при разрыве ремня ГРМ двигатель и распредвалы могут получить значительный урон.

Диагностика и ремонт распредвала

Возможные проблемы с распредвалом выдает шум при его работе. Причиной шума может быть подшипник распредвала, требующий замены.

Если стучит распредвал, вероятней всего, выработка рабочих поверхностей привела к критичным люфтам. Обычно валы имеют допуски на размер выработки и искривления. В случае возникновения шумов необходимо выполнить замеры поверхностей распредвала. Стук распредвала — повод срочно обратится в сервисный центр.

Падение давления масла в двигателе также может указывать на износ распредвала.

Замер диаметра шеек распредвала микрометром

Как проверить распредвал? Самый надежный способ — снять распредвалы. Если они имеют явные, ощутимые задиры и полосы, необходимо восстановление либо замена. Для определения точных значений выработки потребуются микрометры различных модификаций. В случае, если ремонт неизбежен, необходимо выполнить полноценную диагностику головки блока цилиндров и всех узлов ГРМ.

Это интересно: Почему двигатель перегревается?

Выработка на шейке распредвала

Как восстановить распредвалы? Распредвалы, имеющие допустимые размеры выработки и кривизны, подлежат восстановлению. В случае относительно небольшого износа вал лишь немного корректируют шлифовкой. При более значительном износе на поверхности наносится гальваническое напыление хрома или железа. Когда требуется значительное восстановление, выполняется наплавка металла с помощью газовой либо электродуговой сварки. После выполняется точная подгонка поверхностей контакта. Постель распредвала (место, куда устанавливается распределительный вал) протачивается на специальном станке либо вручную с помощью «разверток». Все элементы тщательно шлифуются, доводятся до номинальных размеров. Подобные процедуры требуют серьезных знаний технологии процесса и наличия специального оборудования.

Различные развертки для посадочных мест шеек и подшипников распредвалов

Наплавленные кулачки распредвалов перед шлифовкой

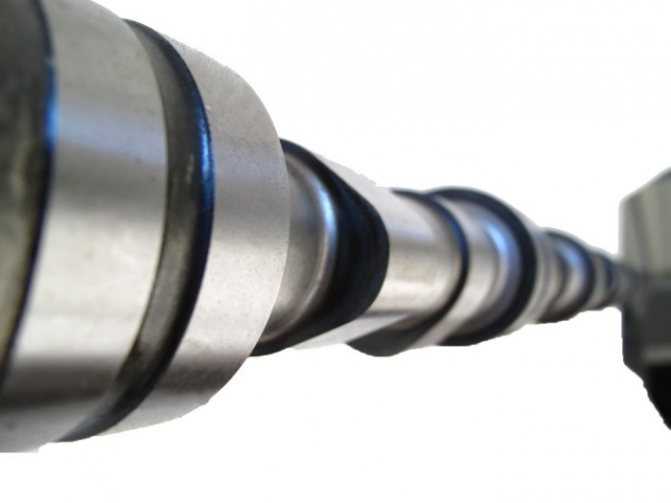

Замена распредвала

Как установить новый распредвал самому? Замена распредвала — сложная процедура, но, если вы обладаете необходимыми знаниями и навыками, такую операцию можно выполнить и в условиях домашней мастерской. До начала работ тщательно изучите узлы и механизмы двигателя, и узнайте, как снять его элементы.

Головка блока цилиндров ВАЗ 2106 1 — головка цилиндров; 2 — распределительный вал; 3 — задний корпус подшипников распределительного вала; 4 — прокладка; 5 — крышка головки цилиндров; 6 — передний корпус подшипников распределительного вала; 7 — сальник распредвала

Назначение и конструкция привода

Механизм газораспределения отвечает за подачу топливной смеси в цилиндры и выброс отработанных газов. Для своевременного открывания впускных и выпускных клапанов распределительный вал должен вращаться синхронно с коленвалом. В «Жигулях» эта функция возложена на цепной привод, установленный в передней части двигателя.

Замену цепи и шестерён ГРМ нельзя отнести к сложным операциям, но процедура довольно трудоёмкая. Чтобы выполнить работы своими руками, надо понимать принцип действия и устройство привода, состоящего из таких элементов:

Требуемую натяжку привода ГРМ ВАЗ 2106 обеспечивает плунжерное устройство, подпирающее полукруглый башмак. Автомобили старого выпуска оснащались чисто механическим плунжером — выдвигающимся штоком с мощной пружиной, который приходилось подтягивать вручную. Более поздние модели получили гидравлический натяжитель цепи, работающий автоматически.

По незнанию я однажды попал в глупую ситуацию. У знакомого на «шестёрке» вытянулась цепь и начала сильно шуметь, я посоветовал её подтянуть. На месте выяснилось, что болт фиксации плунжера отсутствует, совет оказался бесполезным. Позже выяснилось, что на машине стоит автоматический натяжитель, срабатывающий под давлением масла. Растянутую цепь пришлось заменить.

Привод ГРМ смазывается моторным маслом, поступающим от распределительного вала. Чтобы смазка не разбрызгивалась, механизм спрятан за герметичной алюминиевой крышкой, прикрученной к торцу блока цилиндров 9 болтами М6. Ещё 3 винта соединяет защитный кожух с поддоном масляного картера.

Итак, цепной привод выполняет 3 функции:
