Устройство системы смазки двигателя

Разберем назначение и работу отдельных узлов.

Маслонасос нагнетает давление в магистралях, с его помощью жидкость попадает из поддона в масляный фильтр, и в очищенном виде распределяется по системе. Насос соединен с коленчатым валом двигателя, и работает сразу после старта.
Сливное отверстие для осушения картера при замене масла.
Маслозаборник – раструб, с помощью которого жидкость всасывается в насос. Расположен в нижней части картера, чтобы не допустить масляного голодания при снижении уровня.
Перепускной клапан возвращает смазку в поддон картера, если проходимость загрязненного фильтра нарушает нормальную циркуляцию.
Точки распыления на рабочие узлы (своеобразные форсунки для создания масляного тумана). При засорении точек распыления нарушается режим смазки, поэтому в жидкости не должно быть нерастворимого мусора (он остается в картридже фильтра).
Маслопровод. Он может быть выполнен в виде трубок, или специальных каналов в корпусе двигателя. Шлаковые отложения нарушают проходимость каналов, поэтому в смазку добавляются моющие присадки.
Заливная горловина (показана условно). С ее помощью производится долив, или замена жидкости.
Клапан (кран) масляного радиатора. В летнее время открывается, для дополнительного охлаждения.
Радиатор охлаждения смазки. Присутствует не во всех моделях автомобилей.
Масляный фильтр. Представляет собой металлический цилиндр, способный выдержать высокое давление. Внутри расположен фильтрующий картридж из специальной бумаги или синтетических материалов.

Для контроля за состоянием системы, в нее интегрирован ряд датчиков:

температуры;
давления;
в некоторых конструкциях – уровня;
чистоты фильтра (тот же датчик давления, только расположенный непосредственно на фланце фильтрующего элемента).

При нормальном функционировании в двигателе поддерживается постоянное давление. Нарушение работы системы приводит к резкому увеличению износа, температуры деталей, и заклиниванию двигателя.

Обратите внимание Как видно из схемы работы, замена масла на «магические» присадки, которые якобы позволяют работать «на сухую», не может обеспечить всего функционала жидкости. Поэтому не следует экспериментировать с подобной химией

Замена компенсаторов

Проверив, сколько толкателей в системе работают неисправно, можно отправиться в автомобильный магазин и приобрести новые детали на Приору 16 и некоторые расходники: сальники, заглушки для распределительного вала, анаэробный герметик.

Начинается работа со снятия воздушного фильтра, проводки, которая будет мешать вам демонтировать катушку и впускной коллектор. Также снимите дроссельную заслонку. Сложнее всего будет демонтировать коллектор – его крепление расположено под генератором. Чтобы добраться до него, следует открутить крепеж генератора и снять его ремень. Подходящим инструментом отодвиньте генератор Лада Приора в сторону;

После такого ремонта компенсаторов стук может остаться. Если прошло много времени, а дефект никуда не девается, то стоит проверить саму ГБЦ. Возможно, гидрокомпенсаторы стучат из-за отсутствия нужного количества смазочной жидкости. Проверить масляные каналы в ГБЦ. Если они засорены, то придется их чистить.

Работа двигателя после замены ГК:

Гнет ли клапана

В автомобилях Лада Приора даже в 16-ти клапанном силовом агрегате 126 часто могут гнуться клапана. Причины, вызывающие данный дефект, кроются в несоблюдении правил эксплуатации, при нарушении регламента замены следующих узлов и деталей:

ролики;
ремень газораспределительного механизма (ГРМ);
помпа водяная.

При поломке одного из перечисленных компонентов поршни, оказывая механические воздействия на клапана, могут их погнуть. Конструктивные особенности двигателя — вот причины того, что мотор может загибать клапана. Деформация клапанов вызывает необходимость производить капитальный ремонт двигателя Приора.

Чтобы избежать данного дефекта автовладельцу необходимо производить своевременную проверку элементов ГРМ. Особое значение имеет ремень, который подлежит тщательному обследованию через 50 тысяч километров пробега. При проверке исключаются следующие неисправности:

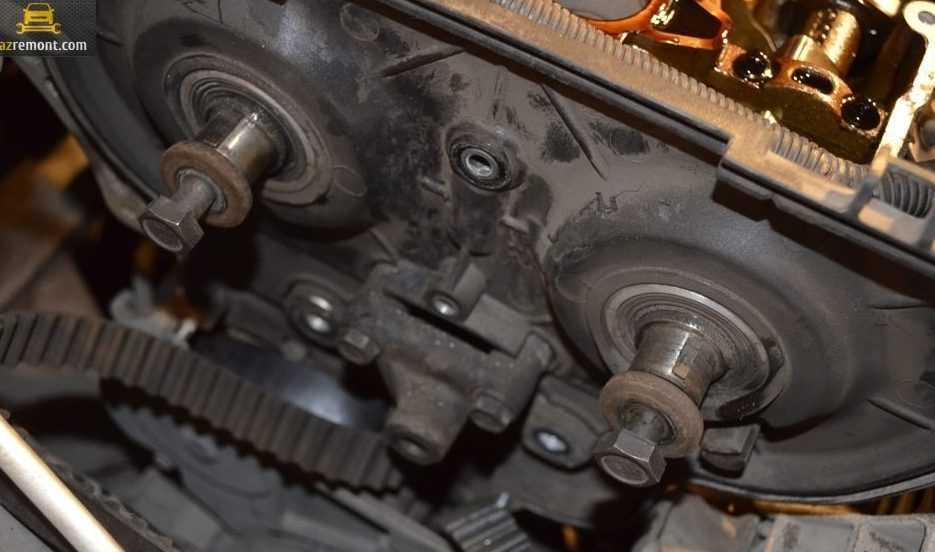

Ролики и помпа ГРМ 126 также должны быть подвергнуты осмотру, т.к. мотор гнет клапана и при их неисправностях.

Приложение к главе

Справочные данные для обслуживания

Углы установки управляемых колес (снаряженный автомобиль с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг в багажнике)
Развал передних колес	0°±30′
Схождение передних колес	0°00’±10′ (0±1 мм)
Продольный наклон шкворня	1°30’±30′
Углы установки управляемых колес (снаряженный автомобиль)
Развал передних колес	0°-1°
Схождение передних колес, мм	0,5±2,5
Продольный наклон шкворня	1°-2°
Шины и диски
Размер шин	185/65R14 86Н
Давление воздуха в шинах, МПа	0,20
Минимальная высота протектора шин, мм	1,6
Размер колесных дисков	51/2Jх14Н2
Диаметр расположения отверстий под колесные болты, мм	98
Диаметр центрального отверстия диска, мм	56

Смазочные материалы и эксплуатационные жидкости

Место заправки или смазывания	Объем, л	Наименование материалов
Шарниры рулевых тяг и шаровые опоры передней подвески	По необходимости	Консистентная смазка «ШРБ-4»
Подшипники передних колес	По необходимости	Консистентная смазка «Литол-24»

Моменты затяжки резьбовых соединений

Резьбовое соединение	Н·м
Болты крепления колес	65,2-92,6
Гайка передней ступицы	225,6-247,2
Гайка задней ступицы	186,3-225,6
Гайка крепления шарового шарнира наконечника рулевой тяги к поворотному кулаку	66,6-82,3
Болты крепления шаровой опоры к поворотному кулаку	49,0-61,7
Гайка болта крепления амортизаторной стойки к поворотному кулаку	77,5-96,1
Гайка крепления верхней опоры амортизаторной стойки к кузову	19,6-24,2
Гайка крепления штока переднего амортизатора к верхней опоре	65,9-81,2
Гайка крепления продольного рычага	160,0-176,4
Гайка крепления поперечного рычага к кузову	77,5-96,1
Болты крепления передней поперечной балки к кузову	42,1-51,9
Гайки крепления штанги стабилизатора поперечной устойчивости к кузову	19,6-24,2
Гайка крепления стойки стабилизатора поперечной устойчивости к поперечному рычагу	42,1-52,0
Гайка нижнего крепления заднего амортизатора к продольному рычагу	66,6-82,3
Гайка крепления штока заднего амортизатора к кузову	50,0-61,7
Гайки крепления заднего продольного рычага к кронштейну	66,6-82,3
Гайки крепления кронштейна заднего продольного рычага к кузову	27,4-34,0

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости

Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент

Необходимые инструменты

набор ключей;
динамометрический ключ (покупать не нужно, лучше одолжить на день-два); Динамометрический ключ
вороток;
штенгель циркуль; Штенгель циркуль
торцовые головки.

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Схема для 16-ти клапанных Схема для 8-и клапанных

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет. Длина не должна быть более 9,5 см
Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
Строго соблюдайте вращающие моменты во время затяжки.
Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Правильное закручивание

Непосредственно сам процесс затягивания происходит в 4-е круга:

1-й круг — момент 20 Н·м (2 кгс/м);
2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
3-й круг — доворот болты на 90 градусов;
4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Моменты затяжки ГБЦ

Затягивать ГБЦ необходимо в три захода. Затяжка болтов головки на 16-ти клапанном моторе отличается от 8-ми клапанного мотора. В 16-ти клапанном моторе применяются болты меньшего диаметра, поэтому момент затяжки на них меньше чем на болтах от 8-ми клапанного мотора.

Следует отметить, что АвтоВАЗ дает одни и те же моменты затяжки как для 8-ми клапанных моторов, так и для 16-ти клапанных, но как показывает практика болты меньшего диаметра применяемый в 16-ти клапанных двигателя не держат тот момент, который рекомендует мануал АвтоВАЗа.

Момент затяжки ГБЦ для 16-ти клапанного двигателя ВАЗ 2170:

1-й прием: Затяжка с усилием 20 Н*м;
2-й прием: Доворот на 90°;
3-й прием: Доворот на 90° завершающий.

При такой схеме затяжки ГБЦ, болты не «плывут», не растягиваются, не ломаются, а самое главное обеспечивают плотное прилегание прокладки к блоку и головке, что исключает риск пробоя прокладки.

Момент затяжки ГБЦ для 8-ми клапанного двигателя ВАЗ 2170:

1-й прием: Затяжка с усилием 20 Н*м;
2-й прием: Затяжка с усилием 60 Н*м;
3-й прием: Доворот на 90°;
4-й прием: Доворот на 90° завершающий.

Следует отметить что такой момент характерен только для 8-ми клапанных ГБЦ, так как болты крепления головки в таких ДВС имеют больший диаметр и, следовательно, держат больший момент затяжки.

Категория: Ремонт

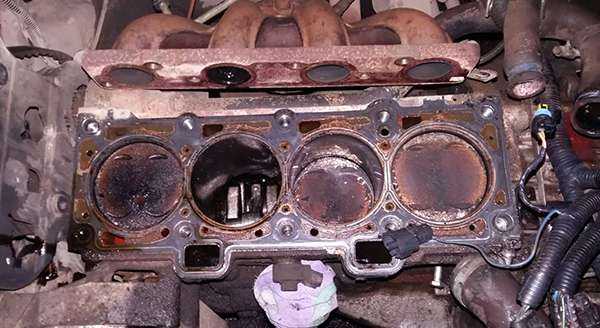

Как проверить пробита ли прокладка ГБЦ

Двигатель автомобиля имеет две важные детали: блок цилиндров и головку блока цилиндров (ГБЦ). А уплотняется их соединение друг с другом прокладкой ГБЦ. Ее основной задачей является герметизация камер сгорания и каналов, по которым циркулирует антифриз. Когда пробита прокладка ГБЦ, в моторе появляются неполадки, о которых мы расскажем в этой статье.Прокладки ГБЦ, как правило, изготавливаются из тонкого листового металла или из армированного паронита с металлической окантовкой отверстий под камеры сгорания. Между некоторыми отверстиями в прокладке достаточно тонкие стенки, поэтому малейшая ошибка при установке или замене приведет к их быстрому прогоранию.

Вторым важным моментом для продления жизни прокладки будет соблюдение определенного порядка закручивания болтов крепления ГБЦ. Для этого производители моторов, а также изготовители прокладок прилагают схему заворачивания крепежных деталей с указанием момента затяжки.

Симптомы и признаки пробитой прокладки ГБЦ

Когда пробита прокладка ГБЦ, признаки этой неисправности проявляются по-разному, но основные симптомы выглядят следующим образом:

Повышение температуры двигателя происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз. При попадании выхлопных газов в систему охлаждения в расширительном бачке наблюдается бурное газообразование.
Смешивание моторного масла с антифризом, попадание топлива в охлаждающую жидкость также становятся следствиям повреждения прокладки ГБЦ. Появление маслянистых пятен в расширительном бачке системы охлаждения должно насторожить. Без промывки системы охлаждения в этом случае уже не обойтись.
Сложно бывает сразу выявить неполадку в моторе, когда происходят перебои в работе цилиндров. Если прогорела прокладка ГБЦ между камерами сгорания, то происходит перемешивание топливной смеси в одном цилиндре с выхлопными газами другого цилиндра. При этом проблемы возникают при запуске двигателя, а после разогрева мотор начинает устойчиво работать.
Иногда происходит разрыв внешней оболочки прокладки ГБЦ. Тогда на поверхности двигателя в районе стыка блока цилиндров и головки можно наблюдать маслянистые потеки.
Часто пробой прокладки ГБЦ можно определить по внешнему виду выхлопных газов. Белый дым из глушителя свидетельствует о том, что в камеру сгорания попадает влага или антифриз. Это происходит тогда, когда появляется разрыв в прокладке между каналом рубашки охлаждения и камерой сгорания.

Напоминаем, что самый простой способ проверить прокладку головки блока цилиндров продемонстрирован на видео в конце статьи.

Что делать, если пробило прокладку ГБЦ

Если по результатам проверки прокладка головки блока цилиндров оказалась пробитой, то у вас не остается никаких вариантов, кроме её замены на новую.

Прокладка ГБЦ не является слишком дорогой деталью. В зависимости от модели авто, материала и фирмы-производителя её цена колеблется в пределах 300-3000 руб. Но это лишь верхняя часть «айсберга».

При замене прокладки ГБЦ придется менять и болты крепления. Когда болт выкручивается, его параметры уже не соответствуют необходимым требованиям, и при повторном заворачивании с нужным усилием велика вероятность разрыва тела болта

Стоимость новых болтов колеблется в районе 350-1000 руб.
Перед установкой новой прокладки ГБЦ важно проверить поверхность сопрягаемых плоскостей на блоке цилиндров и головке блока. Если требуется дополнительная шлифовка, тогда приобретать прокладку необходимо с учетом толщины снятого слоя металла. Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно

Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

Шлифовка ГБЦ обойдется в пределах 450-900 руб.
Снять головку блока цилиндров в некоторых двигателях достаточно сложно. Требуется отсоединить много деталей и узлов, слить технические жидкости. Поэтому выполнение этой ответственной работы лучше доверить квалифицированным специалистам. Замена прокладки на автосервисе оценивается в сумму 1200-4000 руб.

После выполнения замены прокладки ГБЦ автомобилист должен некоторое время следить за поведением мотора. Если двигатель работает устойчиво, выхлопные газы прозрачны, а температура не превышает норму, то прокладка хорошо справляется с возложенной на нее задачей и проблема решена успешно.

Как узнать, что прокладка ГБЦ пробита

Наибольшая трудность для многих автовладельцев — определить, что причиной проблемы является именно прокладка ГБЦ.

Для проверки сделайте следующие шаги:

Заведите мотор и осмотрите его

Обратите внимание на наличие дыма из щели между головкой и самим блоком цилиндров. Во время работы не должно быть звенящих и иных подозрительных шумов, которые ранее не наблюдались.
Осмотрите расширительный бак системы охлаждения, емкость для заливки смазывающей жидкости и крышку радиатора на факт появления рыжеватой эмульсии. При попадании смазывающего состава в антифриз на крышка расширительного и радиаторного бачка можно увидеть следы эмульсии.
Проверьте компрессию в разных цилиндрах

Ее резкое снижение может свидетельствовать о пробитой прокладке, также читайте почему возникает разная компрессия в цилиндрах.
Заведите мотор, дайте ему поработать и посмотрите на состояние выхлопных газов. Появление густого белого дыма часто свидетельствует о повреждении рассматриваемого элемента. Обратите внимание на запах дыма. Если вы используете в системе охлаждения антифриз, он будет слегка сладковатым.
Проверьте уровень жидкости в расширительном бачке. Его снижение свидетельствует о проблеме.
Измерьте уровень масла в двигателе. В случае попадания антифриза в систему смазки можно заметить поднятие уровня выше отметки MAX.
Откройте крышку радиатора / расширительного бачка и проверьте ОЖ на факт выделения газов. Для диагностики можно использовать резиновую перчатку или пакет (на этом подробно остановимся дальше).

При попадании смазывающего состава в антифриз на крышка расширительного и радиаторного бачка можно увидеть следы эмульсии.
Проверьте компрессию в разных цилиндрах. Ее резкое снижение может свидетельствовать о пробитой прокладке, также читайте почему возникает разная компрессия в цилиндрах.
Заведите мотор, дайте ему поработать и посмотрите на состояние выхлопных газов. Появление густого белого дыма часто свидетельствует о повреждении рассматриваемого элемента

Обратите внимание на запах дыма. Если вы используете в системе охлаждения антифриз, он будет слегка сладковатым.
Проверьте уровень жидкости в расширительном бачке

Его снижение свидетельствует о проблеме.
Измерьте уровень масла в двигателе. В случае попадания антифриза в систему смазки можно заметить поднятие уровня выше отметки MAX.
Откройте крышку радиатора / расширительного бачка и проверьте ОЖ на факт выделения газов. Для диагностики можно использовать резиновую перчатку или пакет (на этом подробно остановимся дальше).

Дополнительно обратите внимание на признаки пробитой прокладки, о которых упоминалось в начале статьи

Что делать если пробило прокладку ГБЦ

Многих водителей интересует вопрос, можно ли ездить с пробитой прокладкой ГБЦ? Ответ прост — можно, но нежелательно, и лишь на небольшие расстояния, В частности, до гаража или автосервиса для проведения ремонтных работ. В противном случае последствия того, что пробило прокладку ГБЦ могут быть самыми плачевными.

Если в результате диагностики выяснилось, что прокладку пробило, то с этим уже ничего не поделать, кроме как произвести её замену

Также стоит осмотреть прилегающие поверхности, и что самое важное, постараться выяснить истинную причину прогара… Цена прокладки может быть разной и зависит от марки автомобиля и производителя самой запчасти. Однако по сравнению с другими узлами она невысока. Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки

Дело в том, что необходимо учесть следующие моменты:

Ремонтные работы могут обойтись вам несколько дороже простой покупки прокладки. Дело в том, что необходимо учесть следующие моменты:

Если в процессе демонтажа ГБЦ обнаружится, что крепежные болты “повело” и они не соответствуют техническим параметрам, их необходимо будет заменить. А иногда случаются ситуации, когда вследствие изменения геометрии ГБЦ болт невозможно выкрутить, и его приходится попросту срывать. Для проведения этой неприятной процедуры есть соответствующее оборудование. Часто на современных двигателях устанавливают болты, которые работают на пределе своей текучести. А это значит, что после снятия ГБЦ (для замены прокладки или по другим причинам) необходимо покупать и устанавливать аналогичные новые.
Если нарушена плоскость головки блока цилиндров, то необходимо будет провести ее шлифовку. Для этого используют специальные станки, работа на которых также будет стоить денег. Однако рабочую плоскость ГБЦ “ведет” не так часто, но проверить этот параметр все же стоит. В случае, если поверхность подверглась шлифовке, то новую прокладку необходимо покупать, учитывая толщину снятого слоя металла.

Перед самостоятельной заменой прокладки необходимо очистить головку от нагара, накипи и кусков старой прокладки. Далее необходимо провести ревизию ее поверхности. Для этого используют специальный мерный инструмент, как правило, линейку. Ею проводят по поверхности, выявляя наличие зазоров. Размер зазоров не должен быть больше 0,5. 1 мм. В противном случае поверхность головки нужно отшлифовать или целиком заменить на новую. Вместо линейки можно использовать толстый лист стекла (например, толщиной 5 мм). Его укладывают сверху на поверхность головки и смотрят на наличие возможных воздушных пятен. Для этого можно поверхность головки немного смазать маслом.

Проверка поверхности ГБЦ

При замене прокладки рекомендуется смазать ее поверхность графитовой смазкой. Так она станет мягче и проще найдет “свое” место на поверхности ГБЦ. Кроме этого, при демонтаже она будет легче сниматься. Преимущество графитовой смазки в данном случае состоит в том, что графит в процессе эксплуатации не выдавливается, превращаясь в золу.

После проведения ремонтных работ автовладелец должен следить за поведением мотора. Не появляются ли вновь описанные выше неисправности (белый дым из выхлопной трубы, эмульсия или жирные пятна в охлаждающей жидкости, масло на стыке ГБЦ и БЦ, отсутствует перегрев двигателя и так далее). Причем сразу после замены не стоит эксплуатировать двигатель на максимальной мощности. Лучше, чтобы прокладка “устоялась” и приняла свое место.

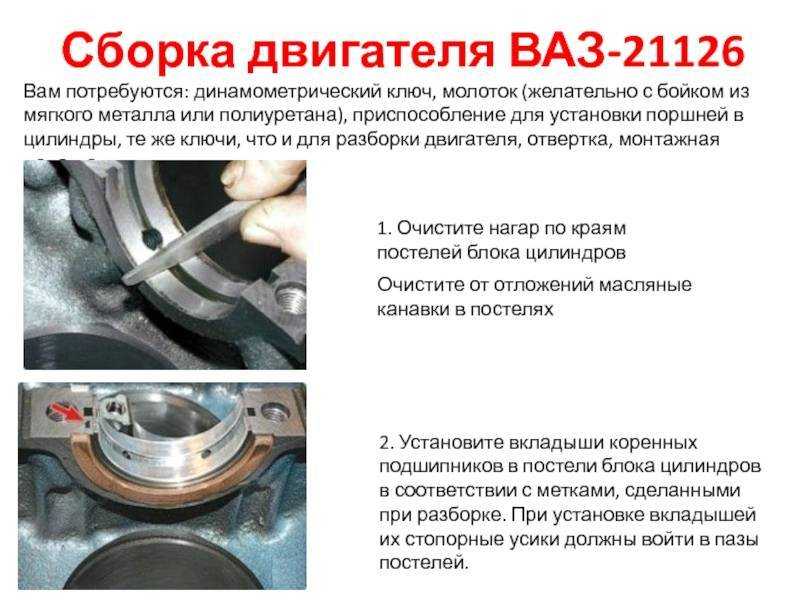

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Двигатель работает нормально – горит «CheckEngine»

Значок «CheckEngine» при нормальных условиях должен загореться во время пуска мотора и исчезнуть через секунду. Если лампочка горит или загорелась во время движения, при этом не тухнет, то это может свидетельствовать о наличии неисправности. Если двигатель работает стабильно, а на панели приборов горит «CheckEngine», то причин может быть несколько.

Для экономии времени и в случае невозможности самостоятельной диагностики можно обратиться за помощью к специалистам. Такие ситуации возникают обычно по причине незначительных неисправностей, не влияющих кардинально на работу мотора. Варианты могут быть следующие:

Лампочка горит только во время движения. Следует проверить уровень масла. Если показатели в норме, необходимо поменять смазочный материал, одновременно проведя диагностику на наличие других ошибок самостоятельно или на специализированной СТО.
Индикатор мигает. Причина может быть в некачественном топливе – из-за этого свечи заливает.
Индикатор горит постоянно

Обратите внимание на исправность бензонасоса и топливный фильтр. Замена фильтра и устранение неисправности бензонасоса решит проблему.

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

По очереди нажимаем на каждый ГК отверткой. Проверьте, чтобы кулачок распределительного вала был обращен задней частью к толкателю;
Если компенсатор исправен, вам понадобится приложить значительное усилие, чтобы прожать его;

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.
