Лада калина:снятие растяжки

Лада Калина – опорный подшипник передней стойки: выбор, цена, характеристики

Если вы всё-таки меняете опорный подшипник в отдельности, устанавливая его в старую опору, то покупать, следует проверенных производителей, сводная таблица которых и фотографии представлены ниже.

Каталожный номер (артикул) – 1118-2902840.

Таблица рекомендуемых производителей

№ п/п	Производитель	Артикул производителя	Цена 2021 год, руб	Комплектация
Особенности	Стопорные кольца	Защитный колпак
1	VBF Россия Аналог	1118-2902840-01	700	– Обойма из закаленной стали; – Изготовлен по ГОСТу; – Повышенный срок службы; – Качественная смазка.	–	–
2	НПП «Система Технологий» Россия Аналог	SS10113/11180-2902840-00	900	– Бесшумность; – Гашение вибрации; – Работа при низких температурах; – Защита от грязи и пыли.	–	–
3	АвтоВаз Россия Оригинал	1118-2902840	750	– Оригинальное изделие; – Гарантия 1 год; – Долговечность.	–	–

Я езжу на Ford Focus ST г. Москва

Инженеры поработали на славу – 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы

Таблица размеров подшипника 8112Н и технических характеристик

Характеристика	Единица измерения	Значение по ГОСТ (ТУ)
Внутренний диаметр тугого кольца, d	mm	60
Внешний диаметр тугого кольца, d1	mm	85
Внутренний диаметр свободного кольца, D1	mm	62
Внешний диаметр свободного кольца, D	mm	80
Монтажная высота	mm	17
Грузоподъемность динамическая	kH	41,5
Грузоподъемность статическая	kH	95,0
Номинальные обороты	об/мин	3600
Осевой зазор	mm	–
Тип стали	–	ШХ-15
Твердость стали и роликов	HRC	61-65
Угол контакта	град.	–
Момент затяжки	kN*M	220
Шероховатость колец	Ra	0.32
Количество шариков	шт.	24
Диаметр шарика	mm	8,731
Радиус монтажной фаски, r	mm	1,5
Вес	г.	295

Ступичный подшипник

Данный элемент служит для равномерного вращения колес автомобиля. На «Гранте» стоит 4 таких подшипника. В среднем их ресурс составляет 100 тысяч километров. Каковы признаки неисправности? Главный признак – характерный гул при движении. Он может усиливаться, если автомобиль входит в поворот. Гул может возникать с любой из сторон автомобиля, в зависимости от того, какой подшипник рассыпался

Меняется он в сборе на новый, и неважно, задняя подвеска «Лады Гранты» это или передняя. Выпрессовывается при помощи съемника со специальными лапами

Запрессовка происходит на тисках. Важно соблюдать соосность при запрессовке. Если подшипник криво установлен, он будет подвергаться высоким нагрузкам и может рассыпаться уже через тысячу километров.

О неполадках в системе передней подвески, а конкретнее сайлентблоков на Лада Калина, можно узнать по характерным звукам, издаваемым ей во время движения. Так, езда по неровной дороге может сопровождаться различными тресками, скрипами и другими неприятными шумами. Такая ситуация не только вызывает большой дискомфорт, но и может стать причиной более серьёзной неисправности, либо послужить причиной аварии.

На видео замена сайлентблока переднего рычага на автомобиле Ваз:

Лада Калина Хэтчбек Семейная девочка › Бортжурнал › Рулевые наконечники 2 + замена сайлентблока (ромашки) нижнего рычага.

Доброго времени суток.

Часть №1

По рекомендации WinnerOfThursday, решил сделать всё по уму. Снял наконечники с муфтой (кстати она не закисла, снялась с усилием, но снялась), смазал графиткой. И тут вопрос к Drive’вовцам, вместо графитки можно использовать мовиль или не стоит? Я им болтовые всегда обрабатываю. Далее всё накрутил на место, затянул. Выставил на глаз колёса прямо (ещё замена ромашек, так что на развал-схождение (Р-С) не еду) пробный заезд 300м. Ну есть изменения в лучшую сторону, но не скажу чтобы так уж кардинально и вообще может это «эффект плацебо» :)) .Фото нет, т.к. работа по сути та же что и в прошлом БЖ.

Часть №2

И вот настал момент которого я боялся, ну не хочу снимать нижний рычаг. Нашёл на просторах всемирной помойки описание как поменять ромашки без снятия рычага. Решил опробовать данную методу.Начинаем осмотр и плачем:

М дааааа…

Не пошло…

Балонник пока без трубы…

Дальше фото не будет, сел телефон на который всё фотографировал. :((

Ромашки запрессовывали (супруга помогала) с помощью болта 2-х шайб и гайки.Всё прошло почти в штатном режиме, только под конец болт сломало и его кусочек прилетел в бровь супруге, всё обошлось, но СОБЛЮДАЙТЕ ТЕХНИКУ БЕЗОПАСНОСТИ, ОНА НАПИСАНА КРОВЬЮ. Вот теперь думаю как супругу изолировать от ремонта нашей машинки, жалко ведь её (супругу).Растяжку установили тоже без особых проблем, немного поддомкратили её, чтобы наживулить болты и закрутили, затянули её. На рычаге окончательна затягивал растяжку с «ромашками» на опущеной машине, где-то читал, что так оно правильнее.

Пока установили только с одной стороны ромашки, т.к. времени было уже 22-30 примерно, на улице темно, а му*@к электрик нашего ГК (гаражного кооператива) после 19-00 отключает электричество.В следующие выходные поставлю второю ромашку и на С-Р.

Первые впечатления, пропал стук на кочках. Есть с другой стороны легкое постукивание, но я грешу на «ромашки» которые не успели поменять.

Ну на этом пожалуй всё

Здоровая критика и рекомендации приветствуютсяСпасибо за внимание. Ни гвоздя. ни жезла

ни жезла.

PS: На мой взгляд метода замены «ромашек» без снятия рычага, себя полностью оправдала.

Стук в передней подвеске на Калине, причины стука

Существуют четыре главные причины появления скрипов и стуков в передней подвеске:

Качество дорожного полотна. Да, даже самая новая и идеальная подвеска может стучать и поскрипывать на плохих дорогах, даже если ранее этого не наблюдалось. Чтобы проверить эту теорию, проедьте несколько сотен метров по хорошо асфальтированной дороге. Если стука нет, значит подвеска в порядке. В противном случае смотрите вторую причину.
Если стук сопровождается вибрацией в рулевое колесо, значит его причина — неисправность рулевой рейки либо истончение тормозных дисков.
Третья причина — потерявшие тонус пружины, из-за чего корпус автомобиля фактически бьется об подвеску.
Исхудавший сайлентблок, предназначенный для гашения стуков и вибраций при движении.

Принцип действия

На Лада Калина подвеска МакФерсон улучшила качество езды. Начиная с Калины все новые модели АвтоВАЗа стали укомплектовываться именно подвеской МакФерсон. При езде гораздо эффективнее снижается уровень воздействия плохой дороги на корпус, благодаря чему ездить на авто намного комфортней, чем к примеру, на ВАЗ 2109, где установлен подобный тип подвески.

Так, независимая подвеска МакФерсон состоит из двух полуосей, позволяющие сделать колеса практически независимыми друг от друга. Это означает, что колеса при наезде одного из них на кочку, впадину или на что-то еще, не изменяют уровень наклона, как это есть нормой в полузависимых и зависимых подвесках.

Отличия передней подвески Калины от ранее выпущенных автомобилей АвтоВАЗа

Все машины компании АвтоВАЗ имели спереди подвеску МакФерсон, но она значительно отличалась от тех, которые использовали в 70-х, 80-х и 90-х в Форд, Фиат, Фольксваген и тд.. Так, главные отличия подвески МакФерсон от подвесок моделей Лада до 2004 года заключены в следующем:

Вместо подшипника в МакФерсон смонтирована втулка.
В МакФерсон подшипник шарового вида в радиусе больше, также различается конструкция. Теперь он находится в верхней части меж опорой и пружинным элементом в стиснутом состоянии, что отлично помогает убирать стуки при движении.
Когда поворачиваются колеса, стойка передней подвески, а точнее ее корпус, проворачивается с пружиной одновременно. Когда это происходит, амортизаторный шток остается недвижим.

Читать также: Лада кросс 2021 в новом кузове комплектации

Как обезопасить машину от поломки креплений

Хоть поломка кронштейна – это больная тема для калиноводов, некоторые рекомендации помогут продлить срок его службы.

Осматривайте автомобиль при каждом проведении ТО. Просите мастера, который его выполняет, произвести осмотр крепежа, осуществить подтяжку болтов с необходимым усилием.
Если планируете покупку автомобиля с рук, проверяйте его на участие в серьезных ДТП. В этом случае могла пострадать геометрия кузова, поэтому создаются дополнительные нагрузки в местах крепления.
Делайте ремонт сами или доверяйте автомобиль проверенному автосервису, где могут заранее вынести вердикт о возможных поломках.
Используйте оригинальные запчасти, которые точно подходят в размер и выполнены качественно.
Старайтесь избегать наездов на бордюры или крупные камни. В результате механического воздействия нагрузки на кронштейн КПП «Калины» будет достаточно, чтобы обломить его.
Следите за «подушками» и их состоянием. При выходе их из строя кронштейн также может сломаться.

Кронштейн сломанный

При появлении даже незначительных отклонений от нормальной работы трансмиссии немедленно диагностируйте причины неисправности. Сложно предугадать время, когда крепеж выйдет из строя. Сломанный кронштейн может нарушить работу непосредственно коробки и повлиять на функционирование сцепления и двигателя автомобиля.

Облом может произойти не только в результате механического повреждения. К этому приводит и излишняя вибрация из-за неправильной работы двигателя.

Поэтому при обрыве нужно диагностировать косвенные проблемы, не связанные с коробкой передач. Именно они стали причиной выхода из строя крепежа.

Изучите, как устроены опоры КПП, чтобы самим понимать, когда их следует менять. Но основная причина, по которой возникает проблема с кронштейном, – это неправильная затяжка крепежных болтов.

Замена сайлентблока переднего рычага – как правильно все осуществить?

Теперь по порядку о том, как проходит процесс замены. В первую очередь необходимо поднять на домкрат своего «железного коня» и снять колесо. Далее необходимо на переднем рычаге найти болт, который крепит передний сайлентблок, и открутить его. Откручиваем также и крепежную гайку заднего сайлентблока. Теперь тянем на себя стойку вместе с рычагом; вытянув ее, следует открутить болты, крепящие рычаг к шаровой опоре и демонтировать его. Следом можно приступить и непосредственно к замене, для этого следует выпрессовать задний сайлентблок переднего рычага с помощью небольшой кувалды.

Для того чтобы запрессовать новую деталь, можно воспользоваться и специальным устройством для замены сайлентблоков, однако, это не означает, что нужно немедленно бежать в магазин и приобретать его, так как в этом деле верным помощником опять-таки будет молоток или же кувалда. Строго в обратной последовательности осуществляем сборку рычага. Далее устанавливаем на свои места все демонтированные элементы авто, при этом учтите, что передний сайлентблок можно затягивать только лишь на автомобиле, снятом с домкрата. И в завершении не забудьте восстановить развал-схождение колес.

Детали подвески ЛАДА “Калина” при езде по неровным дорогам изнашиваются и требуют периодической замены. Стабилизатор поперечной устойчивости “Калина” — прочная и долговечная деталь, которая требует замены лишь в результате ДТП. Ремонт этого узла заключается в замене втулок, резина которых не выдерживает долгой эксплуатации на наших дорогах.

Выбор деталей и необходимый инструмент

Прежде чем начать непосредственно замену сайлентблоков, важно правильно к ней подготовиться. Конкретно по выбору новых деталей рекомендаций немного

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши

Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Рынок автозапчастей просто заполнен сайлентблоками от разных производителей, в основном, все они достаточно хороши. Единственно, что можно сделать для более удачного выбора новых деталей, так это посоветоваться с автомеханиками в вашей местности. Главное, чтобы новые виброизоляторы полностью подходили.

Для ремонтных работ вам понадобится наличие следующих вещей:

новые сайлентблоки;
набор ключей как накидных, так и торцевых (обязательны размером 17, 19, 24);
молоток, тиски или специальный съёмник (он же одновременно «запрессовщик») для виброизоляторов;
любая смазка, наиболее удобна WD-40;
смотровая яма (подъёмник);
домкрат.

Важно! Несмотря на не сложность мероприятия по замене сайлентблоков, необходимо иметь хотя бы базовые навыки ремонта. Поэтому объективно взвесьте свои силы перед заменой и решите: под силу ли это вам.

Замена сайлентблоков подвески своими руками

Сайлентблоки подвески на ВАЗ-2112 располагаются в рычагах, как задней балки, так и передней. Заменять их желательно комплексно. Процесс замены примерно схож и на задней, и на передней части подвески. Ниже представлены инструкции для обоих случаев.

Передние рычаги

Замена сайлентблоков передних рычагов на ВАЗ-2112 представляет собой следующий процесс:

Первоочерёдно, машину необходимо поставить над смотровой ямой или воспользоваться подъёмником. Затем снять защиту моторного отсека, представленную кожухом.
После этого откручиваются гайки крепления передних рычагов, далее — стабилизаторов, всё это делается ключом на 17.
Ослабив гайки крепления необходимого колеса, нужно поддомкратить машину и снять его полностью.

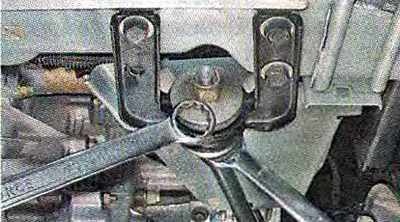

Ключом на 24 следует открутить гайку на растяжке. Затем отвернуть крепёжные болты шаровой опоры и демонтировать её.
Далее полностью освобождается рычаг подвески.
Из снятого рычага необходимо демонтировать старые сайлентблоки молотком или съёмником. После этого очистить посадочное место от ржавчины и грязи, смазав поверхность тонким слоем смазки. Можно смастерить собственный съёмник. Особенно он будет полезен, когда Вы хотите заменить сайлентблок, не снимая рычага.
Запрессовав тисками или съёмником новые сайлентблоки в посадочный паз, необходимо собрать всё в обратном порядке.
Готово.

Важно! Многие автолюбители не выпрессовывают сайлентблоки, а выжигают их, что крайне не правильно. В ходе термообработки серьёзно меняется в худшую сторону качество металла, из которого сделан рычаг.

Замена сайлентблоков в задней балке

Замена задних сайлентблоков делается так:

Опять же, машину необходимо загнать на смотровую яму или поднять на подъёмнике.
Затем, взяв ключ на 19, нужно отсоединить заднюю балку от кронштейна, путём откручивания гаек её крепления.
После этого освобождённый от гайки болт стоит вынуть, а между балкой и кузовом вставить деревянный брус размером кирпича.
Затем молотком или съёмником выбивается сайлентблок, а освободившийся паз зачищается и смазывается.
Далее в посадочный паз запрессовывается новый сайлентблок.
Последним этапом вся конструкция собирается назад.

Важно! После проведения мероприятий по замене сайлентблоков(как спереди, так и сзади) очень важно сделать «развал-схождение».

Признаки неисправности стабилизатора поперечной устойчивости ЛАДА “Калина”

Неисправности стабилизатора подвески проявляются при прохождении поворотов и движении по неровностям дороги. Причиной неисправности служат разбитые втулки или плохая затяжка гаек хомутов, удерживающих штангу стабилизатора. Проявляется это следующим образом:

появляется стук под капотом при проезде ям и ухабов;
автомобиль начинает “уходить в сторону” при езде по прямой и приходится постоянно корректировать его траекторию (особенно заметно это на скорости);
машина сильно раскачивается и кренится при повороте или торможении;
во время маневрирования появляется чрезмерный крен.

Самостоятельно проверить втулки и крепления стабилизатора можно так:

вывернуть колеса в сторону до упора, освободив место в колесной нише;
взяться за стабилизатор “Калины” рукой и сильно подергать в разных направлениях;
при наличии малейшего люфта необходимо заменить втулки стабилизатора.

Более детальный анализ состояния можно произвести, загнав машину на яму или подъемник. Так можно точно установить откуда идет стук и какая деталь нуждается в замене.

Что нужно для замены стабилизатора “Калина”

Для замены стабилизатора поперечной устойчивости понадобятся:

стандартный набор торцовых ключей (можно использовать накидные);
жидкость WD-40;
домкрат;
специальное приспособление (надставка);
молоток;
втулки стабилизатора “Калина”;
стойки стабилизатора;
штанга стабилизатора.

Для доступа к креплениям стоек и стабилизатора необходимо поставить машину на смотровую яму или подъемник.

Описание конструкции передней подвески Lada Kalina 1117 2004 — 2013

Передняя подвеска:

1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески.

Передняя подвеска — независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основа подвески — телескопическая гидравлическая амортизаторная стойка. Ее нижняя часть соединена с поворотным кулаком двумя болтами. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса. На телескопической стойке установлены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

Верхняя опора крепится тремя самоконтрящимися гайками к чашке брызговика кузова. Ее конструкция значительно отличается от конструкции опор, применяемых на автомобилях ВАЗ-2108—2110. Теперь вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.

Применяемый в автомобиле упорный шариковый подшипник имеет больший диаметр и другую конструкцию и расположен между верхней опорой и пружиной. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. Площадь контакта шариков с дорожками качения значительно увеличилась, а следовательно, увеличилась и долговечность подшипника.

В новой конструкции при повороте колес вращается корпус стойки вместе с пружиной. При этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен телескопический гидравлический амортизатор.

Нижняя часть поворотного кулака соединена с нижним рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя болтами (отверстия в поворотном кулаке не сквозные). Отворачивая эти болты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой обстучите их головки в осевом направлении.

Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с нижними рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Подшипник затягивается гайкой на хвостовике корпуса наружного шарнира привода колес. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. В средней ее части имеется изгиб над трубой дополнительного глушителя системы выпуска отработавших газов.

Оба конца штанги стабилизатора через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

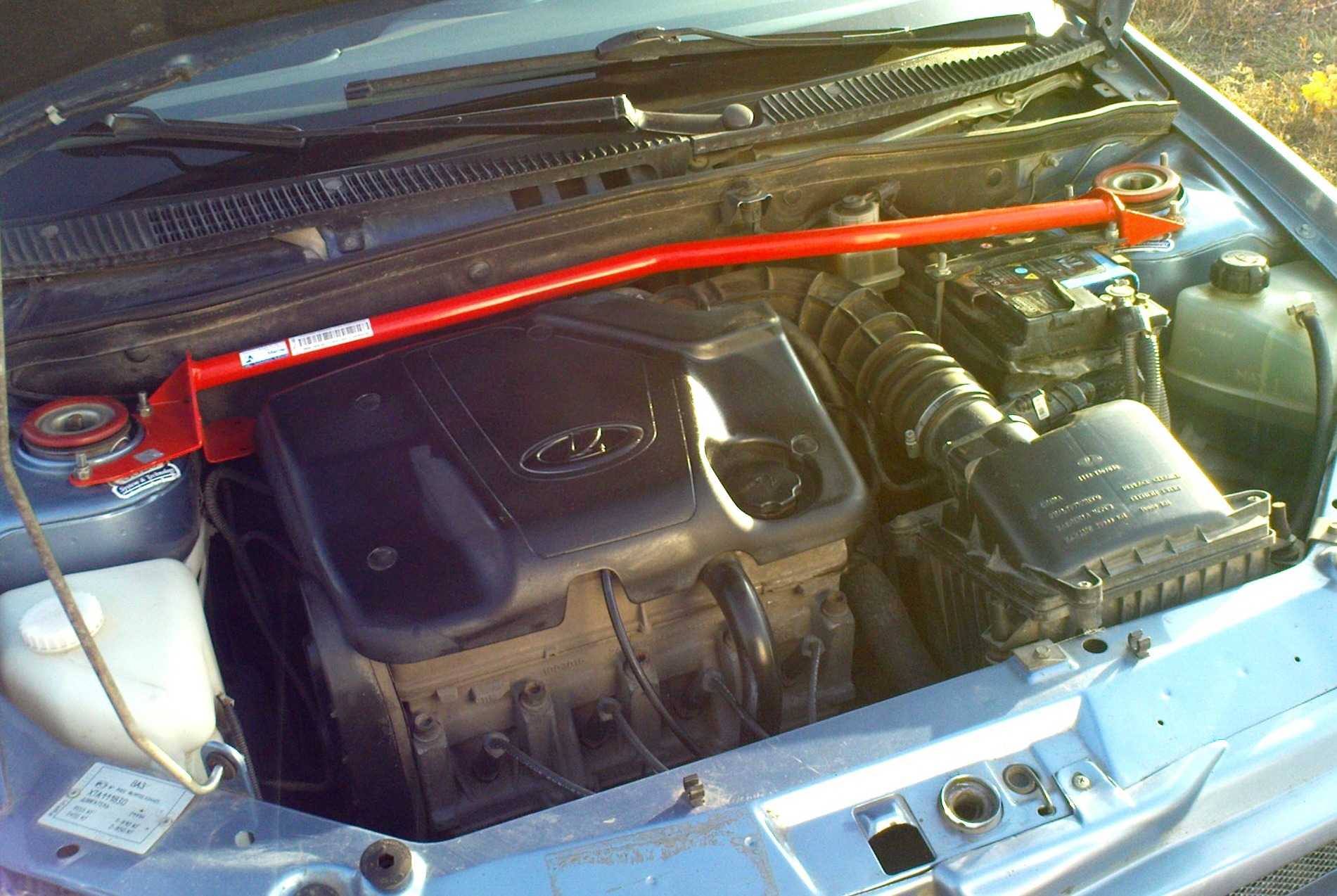

Пошаговая инструкция по установке

Комплект для установки растяжек включает в себя: основную деталь, набор шайб и креплений. Собственно, чтобы закрепить растяжку на стойках Калины-2, сначала нужно выкрутить гайки крепления стойки к кузову. Тут подходит ключ на 13, и лучше, если он будет рожковым.

Открыв капот, Вы увидите гайки, которые накручены на шпильки. Эти шпильки вмонтированы в опоры стоек подвески. В зависимости от типа крепления растяжки, с каждой стороны выкручивают по две либо по три гайки;
Кронштейны растяжки одевают на шпильки, сначала справа (где идут шланги), затем – с левой стороны;
В последнюю очередь на всех шпильках затягивают гайки.

После выполнения указанных действий останется закрыть капот и провести небольшой тест-драйв. Крепление после нескольких километров пробега не должно ослабнуть, в чём владелец обязан убедиться самостоятельно.

Замена сайлент — блоков в рычаге передней подвески Лада Калина

Для замены сайлент-блока крепления рычага Лада Калина понадобятся тиски. Сайлент блок выпресовываем подходящими отрезком трубы. Новый сайлент-блок смачиваем мыльным раствором и запрессовываем в рычаг, также с помощью отрезка трубы подходящего диамтера.

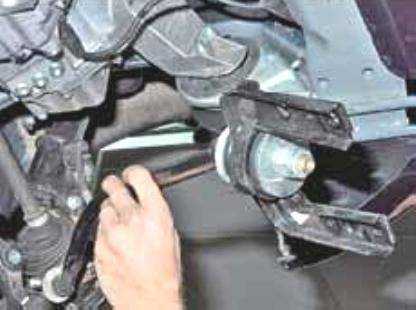

Сайлент-блок установки растяжки сбиваем зубилом. Всего их два, с одной и с другой стороны.

Сняв с одной стороны, снимаем аналогично со второй.

Новый сайлент-блок запрессовываем в тисках…

…и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке. Затяжку резьбовых соединений всех резинометаллических шарниров переднего рычага подвески Лада Калина необходимо производить, когда автомобиль стоит на колесах, на ровной поверхности.

В этой статье я расскажу вам о том, как снять передний бампер Лада Калина своими руками быстро и эффективно.

Распорка нижних рычагов калина

Распорки нижние на ВАЗ Автопродукт

Уверенное прохождение поворотов на скорости. — Увеличенный ресурс кузова. — Более чем в 3 раза уменьшает перемещение кронштейна рычага передней подвески. — На 30% снижает напряжение на кронштейне рычага и соединителе лонжерона с полом. — На 8% снижает..

— Увеличение жесткости поперечины передней подвески. — Снижение нагрузки с консольных болтов. — Увеличение допустимых нагрузок и снижение вероятности деформации болтов и поперечины при движении по бездорожью. Вес 0,7 кг Габариты 535х53х28 мм В комплект входит: — ..

— Уверенное прохождение поворотов на скорости. — Увеличенный ресурс кузова. — До 40% снижение напряжений на кронштейнах крепления рычагов. — До 12% снижает напряжение на щитке передка и правом кронштейне рулевого механизма. Вес 1,6 кг Габариты 780..

— Увеличение жесткости передка кузова и мест крепления подвески. — До 40% снижение напряжений на кронштейнах крепления рычагов. — До 12% снижение напряжения на щитке передка и правом кронштейне рулевого механизма. Вес 1,1 кг Габариты 780х71х40 мм ..

— Уверенное прохождение поворотов на скорости. — Увеличенный ресурс кузова. — Более чем в 3 раза уменьшает перемещение кронштейна рычага передней подвески. — Снижает на 35% напряжение в кронштейне рычага и соединителе лонжерона с полом. — Снижает на 8,5%&n..

Распорка передняя АвтоПродукт на Лада Гранта, Калина, Калина 2

со скидкой 9 %

Уплотнитель порога РГИ 135 для Лада Гранта, Калина, Калина 2, datsun

со скидкой 10 %

Уплотнитель вертикальный РКИ 19 для Лада Гранта, Калина, Калина 2, Ларгус

со скидкой 13 %

Щетка стеклоочистителя бескаркасная brush 60см.

со скидкой 18 %

Трубка для доработки уплотнителей опускных стекол Лада Гранта, Калина, Калина 2

со скидкой 19 %

Увеличивает жесткость передка кузова и места крепления подвески. Снижает напряжения на кронштейнах крепления рычагов до 30%, щитке передка до 8%. Дополнительные точки крепления позволяют установить отдельную защиту.

Увеличивает жесткость передка кузова и снижает напряжения в точках крепления опор передней подвески.

Назначение: уменьшает перемещение верхних точек крепления стоек задней подвески, увеличивает общую жесткость кузова, уменьшает напряжения в элементах кузова. Применяемость: Лада Калина, Калина 2, Гранта, Datsun.

Растяжка заднего рычага АР 0226 / АР10-2914275 устанавливается на автомобили Лада Гранта, Калина, Калина 2 (Ваз 2190, 1117, 1118, 1119) и их модификации.

Растяжка заднего рычага, ПУ АР 0227 / АР10-2914275-05 устанавливается на автомобили Лада Гранта, Калина, Калина 2 (Ваз 2190, 1117, 1118, 1119) и их модификации.

Распорка передняя с растяжкой силового агрегата 16-кл. АР 0421 / АР18-8403770-20 устанавливается на автомобили Лада Гранта, Калина, Калина 2 (Ваз 2190, 1117, 1118, 1119) и их модификации.

Как производится замена стабилизатора “Калина”

Чтобы заменить втулки и стабилизатор на автомобиле, надо выполнить такие действия:

установить машину на подъемник или смотровую яму (в последнем случае нужно подставить под колеса противооткатные башмаки);
обработать резьбовые соединения жидкостью WD-40;
открутить левую и правую гайки крепления стоек стабилизатора;
открутить гайки, удерживающие левый и правый хомуты крепления стабилизатора;
демонтировать стойки, штангу и кронштейны стабилизатора;
отвернуть гайки, крепящие стойки стабилизатора к рычагам;
сбить стойки стабилизатора со штанги, используя полимерный или деревянный молоток;
осмотреть подушки (втулки) стабилизатора и при необходимости заменить их новыми;
осмотреть состояние штанги стабилизатора;
если концы штанги находятся в разных плоскостях или она имеет иные признаки деформации, следует использовать новую штангу;
осмотреть состояние стоек стабилизатора и их втулок;
заменить изношенные втулки и деформированные стойки новыми;
смазать резьбовые соединения графитовой смазкой;
установить штангу и подушки стабилизатора на автомобиль;
затянуть гайки хомутов крепления стабилизатора;

Совет: при использовании разрезных подушек гайки необходимо затягивать до устранения зазора в них. Для этого сначала надо затянуть переднюю, затем заднюю гайку крепления.

затянуть гайки, удерживающие стойки стабилизатора “Калина”;
если работы по замене производились на подъемнике, необходимо опустить автомобиль, чтобы нагрузить колеса;
произвести окончательную затяжку резьбовых соединений креплений хомутов и стоек стабилизатора (4,5-5,3 кгс и 1,3-1,6 кгс соответственно).

На этом замена стабилизатора “Калина” завершена и автомобиль готов к эксплуатации.

Если владелец автомобиля Лада Калина обнаружил присутствие посторонних стуков в передней подвеске, то в таком случае потребуется тщательная диагностика всей ходовой части, и вероятно, ремонт, иногда требуется замена сайлентблоков. К повышенному износу компонентов подвески приводит в первую очередь общеизвестное состояние отечественных дорог. Далее расскажем про устройство передней подвески.

Особенности подвески Калины

При детальном осмотре подвески Калины можно увидеть гидравлические амортизационные стойки, которые крепятся на кулак поворотный в нижней части, являясь основой всей конструкции узла. Болт, находящийся в верхней части кулака поворотного, позволяет производить корректировку элемента развала.

В узле верхняя часть проходит через отверстие, которое находится в имеющемся кронштейне. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек. За счет имеющейся эластичности этого узла превосходно гасится высокочастотная вибрация. При этом происходит характерное покачивание стойки подвески Калины при осуществлении рабочего хода.

Подвеска Калины, для которой характерно наличие конических или витых пружин, обеспечивает особую плавность хода машины за счет наличия стабилизатора. Это позволяет не нарушать и поперечную устойчивость авто. Такая функция выполняется и рычагами, которые относятся к поперечным растяжкам. Подшипник для поворота стойки должен обеспечивать поворот колес.

Полезные советы

На балке расположен тормозной шланг. При смещении проушины его можно повредить

Обратите внимание на этот момент, и при работе будьте осторожны. Чаще всего, повреждение происходит от контакта с монтировкой. Всегда смотрите на что она опирается

Всегда смотрите на что она опирается.

В большей части случаев просто так открутить гайку крепежа не получится. В этом случае необходимо отстучать ее. Только не стоит бить именно по гайке, наносите удары по винту, вибрация позволит значительно проще открутить его. Также облегчит задачу использование трубы. Ее надевают на вороток, таким образом можно увеличить рычаг и соответственно усилие, передаваемое на гайку. Как правило, после такого воздействия поддается самое приржавевшее соединение.

AST SUSPENSION

Голландская фирма AST Suspension проектирует и производит элементы и комплекты подвесок 35 лет; в гамме есть разные линейки — для обычных дорог и для спорта. В России реализацией ее продукции занимается , которую возглавляет бывший раллист Алексей Ковальчук. Приятно, что голландцы модернизируют свои комплекты с учетом опыта эксплуатации в наших условиях.

Можно было выбрать экстремальную модель 5200 — с выносными резервуарами и разнообразными регулировками, но, во‑первых, такая конструкция не допускается регламентом RHHCC, а во‑вторых, цена подобного комплекта — треть стоимости Kalina. Спортсменам-непрофессионалам такой ни к чему.

Устройство передней подвески Калины

Передняя подвеска ВАЗ 1117, 1118, 1119 — является независимой с телескопическими гидравлическими амортизаторными стойками, винтовыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основой подвески является амортизаторная стойка, нижняя часть которой соединена с поворотным кулаком двумя болтами. Угол развала регулируется верхним болтом. Также на стойке установлены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником.

Верхняя опора крепится к чашке брызговика кузова тремя самоконтрящимися гайками. Ее конструкция значительно отличается от конструкции опор, которые использовались на автомобилях ВАЗ 2108—2110:

Вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.
Упорный шариковый подшипник имеет больший диаметр и другую конструкцию. Расположен он между верхней опорой и пружиной и находится в сжатом положении, что позволяет устранять все зазоры и стуки. Увеличилась долговечность подшипника, за счет увеличения площади контакта шариков с дорожками качения.
При повороте колес корпус стойки вращается вместе с пружиной. При этом шток амортизатора остается неподвижным, соединение штока с направляющей втулкой амортизатора изнашивается меньше.

Продольные растяжки воспринимают тормозные и тяговые силы. В местах соединений на обоих концах растяжки установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

Двухрядный радиально-упорный шариковый подшипник закрытого типа установлен в поворотном кулаке и закреплен двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. Оба конца штанги стабилизатора соединены с нижними рычагами подвески через стойки с резиновыми и резинометаллическими шарнирами. Штанга в своей средней части крепится к кузову кронштейнами через резиновые подушки.

Если Вы заметили стук или скрип в передней подвеске Калина, тогда необходимо выполнить диагностику в ходе которой выявить неисправность. Ремонт передней подвески Калины рассмотрен в других статьях.
