Снятие задней стойки Лада Гранта
Задняя стойка обычно снимается для замены амортизатора или пружины. Основной причиной неисправности амортизатора стойки, является вытеакние жидкости, более интенсивное раскачивание кузова при прохождении неровностей. Пружины заметно проседают примерно через 50-70 т.к., конечно, это также зависит от качества самих пружин и условий эксплуатации автомобиля.
Операции по снятию задней стойки Лада Гранта
Работы можно проводить на ровной площадке, смотровая яма или подъеник не обязателен. Также вам не потребуется съемник пружин.
1. Сложите спинку заднего сиденья.
2. Подденьте отверткой резиновую заглушку3. …и извлеките ее.

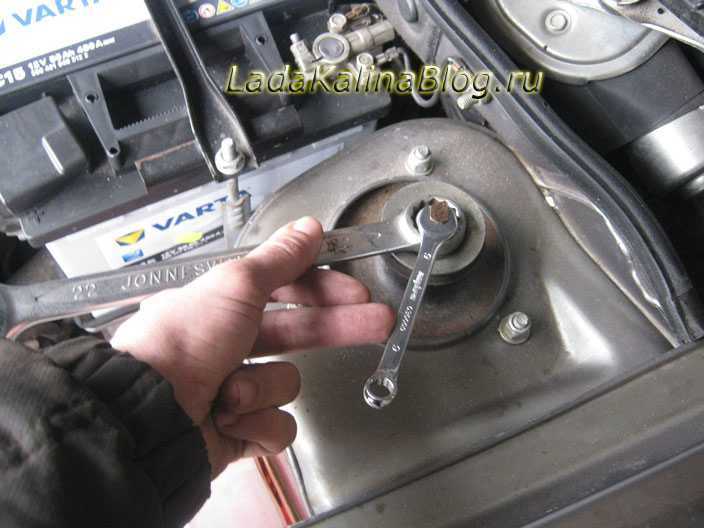

4. Отверните гайку верхнего крепления амортизаторной стойки.
5. Установите упоры («башмаки») под передние колеса. Приподнимите заднюю часть автомобиля максимально высоко, чтобы балка отгибалась как можно на больший угол. Балку также можно отогнуть и руками, для того чтобы снять или установить стойку. В таком положении балка обладает ограниченной жесткостью и вы в состоянии будете повернуть ее еще на несколько сантиметров.
7. Выведите нижний конец амортизаторной стойки из кронштейна и снимите амортизаторную стойку с пружиной.
Часто, даже после того, как вы сняли стойку с автомобиля, буферная резиновая подушка остается держаться внутри чашки кузова брызговика задней стойки. В этом случае, дотянитесь до нее рукой и вытащите ее.
8. Снимите с амортизаторной стойки пружину.9. Снимите со штока амортизатора втулку и нижнюю подушку.10. Снимите с амортизатора кожух.
11. …и выньте из кожуха буфер хода сжатия.12. Замените пружину, если на ней обнаружены трещины или деформированы витки. Рекомендуется заменять обе пружины задней подвески, причем они должны быть одной группы.

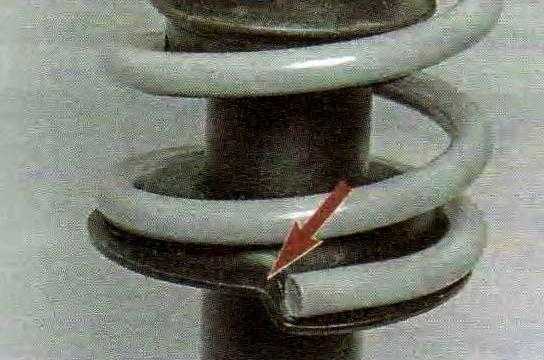

14. Установите пружину на амортизаторную стойку так, чтобы ее конец упирался в выступ нижней чашки.
15. Установите амортизаторную стойку задней подвески в порядке, обратном снятию. Нижний конец пружины должен быть обращен в сторону колеса. При установке аммортизатора, бывает очень трудно попасть вытянутым штоком аммортизатора в кузов автомобиля (в отверстие чашки). Для облегчения данной процедуры установки поможет применение резинового отрезка бензошланга надетого на шток амортизатора (длиной 10-15 см), который лекго направляется в отверстие кузова в следствии своей гибкости, если даже шток смещен относительно отверстия, а в споследствии, при опускании кузова шток следуя за шлангом попадает на свое штатное место.
16. Опустите автомобиль на землю. Несколько раз сильно качните его. Окончательно затяните гайки верхнего и нижнего креплений амортизатора.17. Через 100 км пробега проверьте и, если надо, затяните эти резьбовые соединения требуемыми моментами.

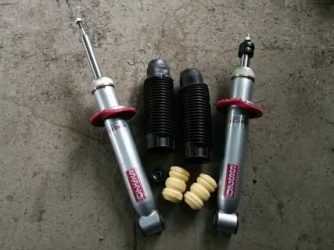

Обзор основных производителей амортизаторов
По умолчанию с завода установлены гидравлические от СААЗ (Скоповский автомобильный завод). Особым качеством не отличаются, но при умеренной эксплуатации выхаживают до 60000 км.
- Каяба: японские, характеризуются высоким качеством, надежностью, длительным ресурсом эксплуатации. При покупке будьте внимательны, так как часть продукции изготавливается в Китае.
- АСОМИ: отечественный производитель для моделей ГАЗ, ВАЗ, ЛАДА. Гарантия один год с момента установки. О качестве судите сами.
- SS (СС): также отечественный изготовитель стоек для ВАЗов. Гарантия качества два года, по отзывам владельцев неплохие, немного жестковатые.
Какие амортизаторы лучше на Ладу Калина?
Амортизаторы для «Калины» ВАЗ 1117, 1118, 1119 практически ничем не отличаются, друг с другом кроме как размером чашечки под пружину амортизатора у модели ВАЗ 1119. Для конвейера эти запчасти ходовой производятся на заводе СААЗ.
Передние амортизаторы для Калины 1117, 1118, 1119
По своим техническим параметрам передние амортизаторы на «Калину» делятся на правосторонние и левосторонние, причём у моделей ВАЗ 1119 ширина чашечки будет меньше чем у ВАЗ 1117 и 1118. Амортизаторы с артикулом прав. 11182905002 / лев. 11182905003 устанавливались на ВАЗ 1117 и 1118 первых модификаций. А детали с арт. номером 11192905002 (прав.), 11192905003 (лев.) ставились на ВАЗ 1119 всех модельных рядов и ВАЗ 1117 и 1118 последних версий. Передние амортизаторы 1118 и 1119 между собой взаимозаменяемы, но разница в пружинах.
На автомобилях с восьмиклапанным двигателем (исключение составляет ВАЗ 1117 универсал), вместе масляными амортизационными стойками устанавливаются конические пружины арт. 11182902712 или фасонные бочкообразные пружины арт. 11192902712. Для авто с 16-ти клапанным мотором и для ВАЗ 1117 устанавливаются пружины с более высокой жёсткостью и степень нагрузки — артикула 111862902712 и 111962902712.
Параметры амортизаторов отображены в таблице:
Диаметр штока, ммДиаметр корпуса, ммХод штока, ммВысота трубы стойки, мм
| Размеры передних амортизаторов для Lada Калины 1117, 1118, 1119 | |||
| 22 | 52 | 177 | 360 |
Аналоги передних амортизаторов Лада Калина 1117, 1118, 1119
Оригинальные амортизаторы при замене передних стоек пользуются спросом, но всё чаще на российский рынок поставляются запчасти от других товаропроизводителей, которые не уступают, а в некоторых случаях и превосходят оригинальные изделия. Список наиболее популярных амортизаторов представлен в таблице.
ПроизводительАртикулЦена, руб.
| Передние амортизаторы для Lada Kalina (1117, 1118) первых модификаций | ||
| At program | Правый AT5002118SA Левый AT5003118SA | 5000 (комплект, 2 шт.) |
| At program | Правый AT5002118SAG Левый AT5003118SAG | 1800 |
| Pilenga | Правый SHP2718O Левый SHP2728O | 2200 |
| Передние стойки амортизатора для ВАЗ 1119 (весь модельный ряд) и 1117, 1118 поздних модификаций | ||
| Kroner | Правый K350319 Левый K350419 | 5000 (комплект, 2 шт.) |
| QML | Правый SA1011 Левый SA1010 | 1500 |
| QML | Правый SA1013 Левый SA1012 | 1500 |
Амортизатор ВАЗ 1118
Амортизатор Pilenga SHP2718O(правый)
Каталожный номер заднего амортизатора всех моделей Калины — 11182915004. По техническим свойствам отличий между передними и задними стойками практически не будет. Кроме того, данный амортизатор является одним и тем же как на правую, так и на левую стороны. Технические габариты представлены в таблице ниже.
Диаметр штока, ммДиаметр корпуса, ммХод штока, ммВысота трубы стойки, мм
| Размеры задних амортизаторов для Lada Калины 1117, 1118, 1119 | |||
| 14 | 30 | 229 | 364,5 |
Аналоги задних амортизаторов Лада Калина 1117, 1118, 1119
Многие водителя для замены задних стоек используют оригинальные запчасти отечественного или импортного производства. Как правило, предпочтение отдаётся фирмам SS-20 или Каябе. Ниже представлен список запчастей от других популярных фирм среди автолюбителей.
ПроизводительАртикулЦена, руб.
| Задние амортизаторы на Ладу «Калина» 1117, 1118, 1119 | ||
| Finwhale | 120812 | 1400 |
| Finwhale | 120822 | 1400 |
| Hola | S432 | 1200 |
Амортизатор Finwhale 120812
Амортизатор Hola S432
Какие амортизаторы лучше на Ладу «Калина»? Как показывает практика, предпочитают ставить Каябу или SS-20, они имеют хороший баланс между жесткостью и комфортностью, а также отличаются завидной надёжностью. Для более мягкой езды выбирают стойки производства Асоми.
Когда менять амортизаторы на Ладе Калине?
Замена амортизаторов на «Калине», зависит от износа запчасти, который в свою очередь во многом обусловлено условиями эксплуатации автомобиля, таких как; дорожное покрытие, стиль вождения и погодные условия в конкретной местности. Средний срок службы оригинальных стоек– 60-100 тыс. км, все же бывают случаи, когда амортизатор протекать уже намного ранее 35 тыс. км пробега, поэтому водители стараются сразу поменять их на импортные аналоги.
Еще больше полезных советов в удобном формате
Подписаться
Не нашли ответ на свой вопрос?

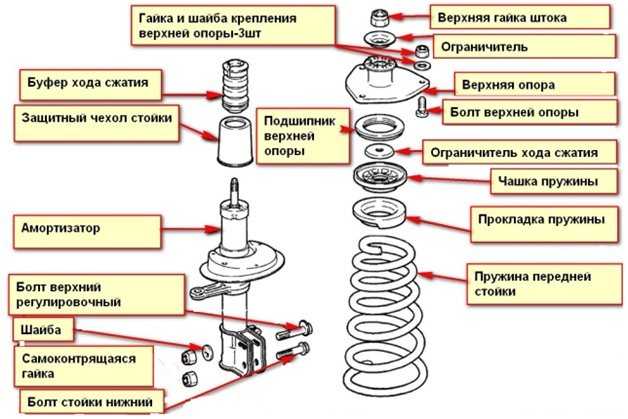

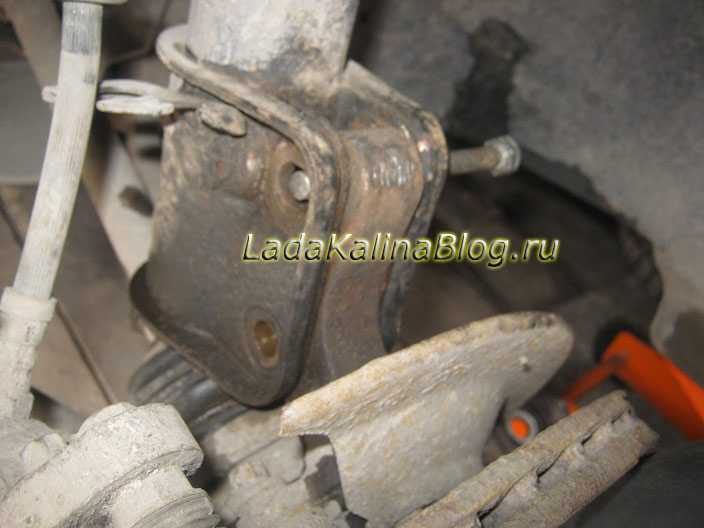

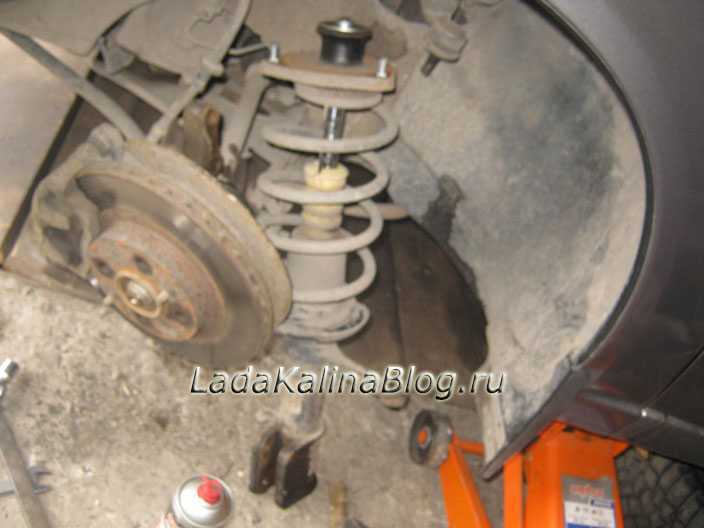

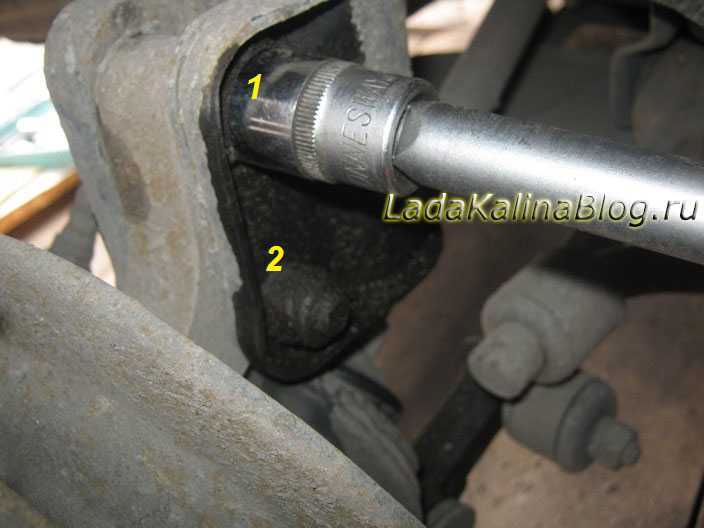

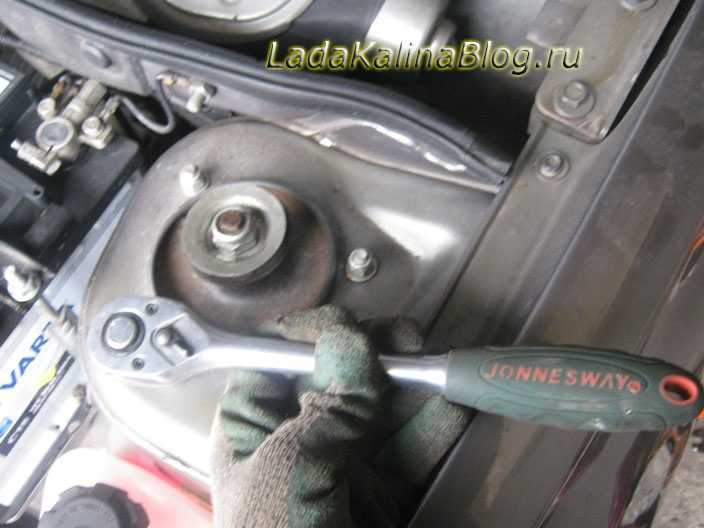

Замена стоек и опор Lada Granta — несколько важных особенностей
Если задняя подвеска более или менее понятна, то в передней всегда кроется больше загадок. Именно передние стойки и опоры чаще всего выходят из строя. Разве что вы постоянно тягаете прицеп или нерадивых друзей буксируете. На передок автомобиля всегда повышена нагрузка, так что приходится работать часто именно с передними деталями подвески. На Гранте поменять передние стойки не так просто:
- для начала нужно снять полностью стойку и разобрать нижние детали ходовой части для последующей установки на новый механизм гашения неровностей дороги;
- если стойка ставится в сборе новая, то проблем будет гораздо меньше, нужно просто на место старого механизма установить новый и произвести сборку в обратном порядке;
- если же меняется только вкладыш, стоит полностью разобрать стойку, снять пружину и вынуть амортизатор, проверив степень износа всех деталей и необходимость их замены;
- далее следует выполнить замену вкладыша стойки, провести технические проверки прямо на месте сборки и выполнить сборку амортизатора в исходное его положение;
- далее последует установка стойки на место, сборка и грубая диагностика всех узлов, которые вы ремонтировали, это даст полную уверенность в качестве работы.
Нужно обзавестись такими инструментами, как набор ключей и головок, съемник для пружины, монтировка, плоскогубцы, отвертки и прочий подручный инструмент. Иначе у вас не выйдет полностью разобрать деталь и провести ее нормальное восстановление. Конечно, есть определенные сложности в выполнении этого процесса, поэтому лучше отвезти вашу Ладу Гранту на сервис и выполнить все работы за час с небольшим. Предлагаем посмотреть на видео процесс замены стойки на переднеприводных автомобилях ВАЗ:
Аналоги задних амортизаторов на ВАЗ 2190 и 2191
Оригинальные задние также немного дороже, чем средняя цена на заменители. Из-за чего аналоги также пользуются высоким спросом. Оптимальным вариантом будет приобретение задних амортизационных стоек в упаковке именно от производителя СААЗ (красная коробка), а не стандартной ВАЗовской (синей), что правда, аналоги предлагают заменители с немного лучшими характеристиками жесткости и продолжительности строку службы.
Какие амортизаторы на Lada Granta выбрать? Многие зарубежные аналоги на Ладу Гранта — Ваз 2190/2191 превосходят штатные стойки по ряду показателей, таких как: жесткость, уровень шума, антикоррозийное покрытие, наличие усиленного крепление сайлентблоков. Но такие характеристики есть не у всех стоек, особенно если речь идет о китайской подделке.
Самым популярным производителем стоек среди грантоводов является фирма SS20. Предприятие специализируется на выпуске стоек специально для автомобилей Лада, в том числе и Гранты. Поэтому проблем с установкой нет, плюс у них цена и качество более приемлемое, за теми редкими случаями, когда имеются конструктивные недостатки.
Конечно, можно попробовать приобрести и Monroe или другие запчасти производства Германии или Франции. Но это будет слишком дорогим вариантом.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Стойка амортизатора на лада гранта: выбор и замена — АвтоЭксперт
Стойка амортизатора является важнейшим элементом подвески автомобиля Лада Гранта. От состояния узла зависит комфорт, управляемость и безопасность машины.
Потеря контроля над поведением транспортного средства чревата попаданием в аварийную ситуацию.
Поэтому, как только появились первые симптомы неисправности стойки амортизатора, требуется провести диагностику и при необходимости замену.
Артикул и примерная цена на передние оригинальные стойки амортизатора
Правые и левые оригинальные передние стойки амортизаторов на Гранте конструктивно отличаются. Они не являются взаимозаменяемыми и обладают различными артикулами. С левой стороны применяются узлы с номерами по каталогу:
- 2190290500205;
- 21928290103110;
- 219002905402;
- 219002905403;
Оригинальные стойки амортизаторов для правой стороны идут с артикульными номерами:
- 21900290103010;
- 21928290103010;
- 21900290103000;
Независимо от стороны, с которой предназначен монтаж узла, новые оригинальные стойки обладают схожей стоимостью. Цена варьируется от 6000 до 9000 рублей. При покупке бывшей в употреблении запчасти с авторазборок владельцу удается сэкономить.
Поддержанный узел стоит 1000-2500 рублей. Недостатком такой покупки является невозможность точно определить остаточный ресурс, в результате чего запчасть может выйти из строя практически сразу после установки.
Аналоги передних стоек амортизатора для Лада Гранда
С учетом высокой стоимости на передние оригинальные стойки амортизатора большинство автовладельцев не желают приобретать родные автозапчасти. Сторонние производители предоставляют возможность приобрести аналог по более привлекательной цене. Наилучшие альтернативные варианты, достойно показывающие себя на Лада Гранта представлены в таблицах ниже.
Таблица — Хорошие аналоги левых передних оригинальных стоек амортизатора
ПроизводительАртикулПримерная стоимость, рубль
| СААЗ | 21902905403 | 2200-2800 |
| Hola | SH21270 | 2400-2900 |
| Master-sport | 2190KR-PCS-MS | 3600-4200 |
Таблица — Наилучшие альтернативы передних правых родных стоек от сторонних производителей
ПроизводительАртикулПримерная стоимость, рубль
| Pilenga | SH-P 2790-O | 4000-5500 |
| SS20 | SS20194 | 6000-8000 |
| СААЗ | 2190-2905402 | 2200-2800 |
В отличие от передней оси задние стойки амортизатора одинаковы с правой и левой сторон. Они полностью взаимозаменяемы и имеют артикул 21900291500400. Стоимость нового узла составляет 2-4 тыс. рублей.
Помимо новой оригинальной стойки существует возможность купить родную запчасть на авторазборках. Такой узел обладает стоимостью от 500 рублей. Неизвестность остаточного ресурса отталкивает многих автовладельцев от покупки поддержанных стоек.
Артикул и стоимость хороших аналогов
На рынке присутствуют аналоги для родных стоек амортизатора Гранта. Сторонние производители выпускают узлы самого различного качества.
Часть из них — откровенно низкосортный брак, но встречаются и вполне достойные экземпляры. В нижеприведенной таблице представлены бренды наилучших аналогов, которые отменно показывают себя на Гранте.
Амортизатор и пружина задней подвески – снятие и установка
Снятие
1. Установить автомобиль на двухстоечный подъемник и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).
2. Снять задние колеса.
3. Установить под рычаги задней подвески подставки и опустить автомобиль до начала сжатия пружин (подставка типа Pallbockar K 5160 ф. «Kamasa Tools»).
4. Наклонить спинки задних сидений вперед.
5. Извлечь заглушки 1, закрывающие места крепления штоков задних амортизаторов (отвертка плоская).
Крепление амортизатора задней подвески к кузову автомобиля:
- заглушка;
- шток амортизатора задней подвески;
- гайка крепления штока амортизатора
6. Застопорить штоки 2 и отвернуть гайки 3 крепления амортизаторов к кузову (ключ А.57070, ключ типа KL-4071-3117 ф. «KLANN», ключ трещоточный).
7. Снять пружинные шайбы 6 шайбы 8 амортизатора и верхние подушки 5 амортизатора.

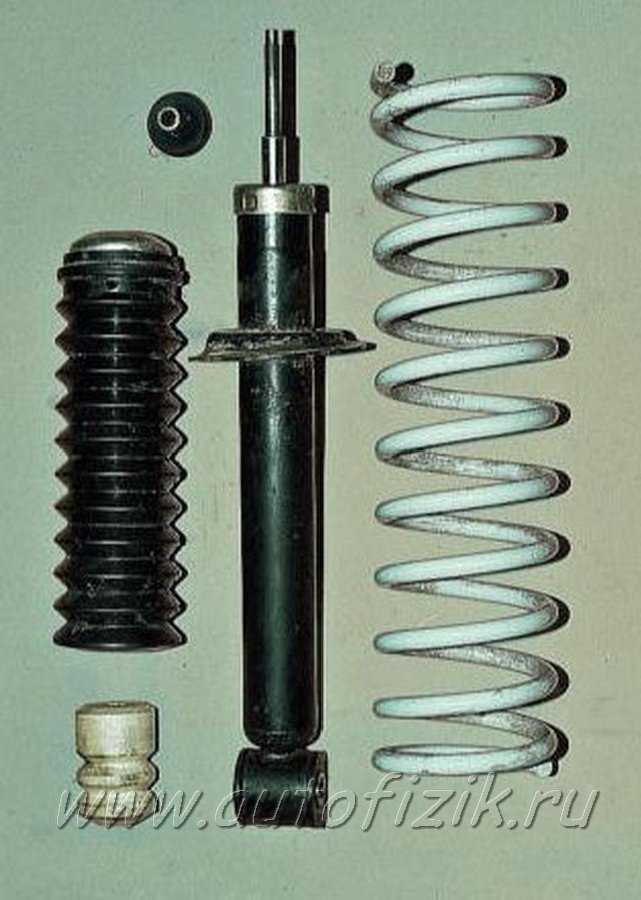

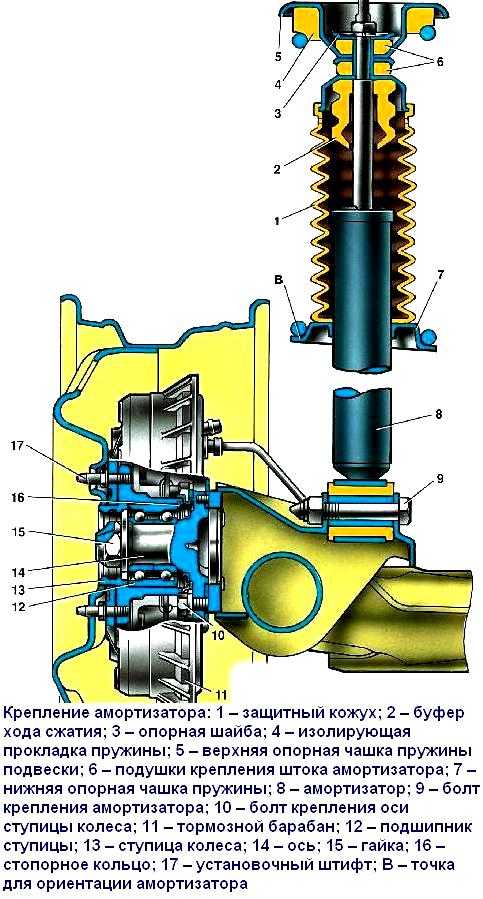

Амортизатор задней подвески с пружиной:
- кожух защитный;
- буфер хода сжатия;
- крышка кожуха;
- втулка шарнира амортизатора;
- подушки амортизатора;
- шайба пружинная;
- гайка крепления штока амортизатора;
- шайба амортизатора;
- подушки амортизатора;
- прокладка верхняя;
- пружина задней подвески;
- болт;
- амортизатор задней подвески;
- гайка
8. Вывесить автомобиль до разгрузки пружин, отвернуть гайки 2, болтов крепления амортизаторов к рычагам задней подвески, извлечь болты 4 и отсоединить амортизаторы 3 от рычагов 4 задней подвески (ключ гаечный 19 мм, головка сменная 19, ключ трещоточный).
Крепление амортизатора задней подвески к рычагам задней подвески:
- рычаг задней подвески;
- гайка;
- амортизатор задней подвески;
- болт
9. Снять амортизаторы с пружинами.
10. Снять с амортизатора пружину c прокладкой, подушку амортизатора нижнюю, втулку шарнира амортизатора, крышку кожуха, кожух защитный и буфер хода сжатия.
Установка
1. Установить амортизаторы в проушины рычагов, вставить болты и завернуть, не затягивая, гайки (ключ гаечный 19 мм, головка сменная 19, вороток).
Внимание
: Амортизатор сориентировать так, чтобы наиболее высокая точка «А», рисунок 10-4, на нижней опорной чашке пружины была обращена в сторону колеса.
2. Установить на амортизатор буфер хода сжатия, кожух защитный в сборе с крышкой кожуха, втулку шарнира амортизатора, подушку нижнюю, пружину и верхнюю прокладку.
Ориентация амортизатора задней подвески:
- опорная чашка пружины нижняя;
- амортизатор задней подвески;
- рычаги задней подвески;
- колесо;
А – верхняя точка опорной чашки.
3. Завести амортизаторы в отверстия арок задних колес и опустить автомобиль до появления штоков амортизаторов в отверстиях крепления к кузову автомобиля.
4. Установить на шток амортизатора подушку верхнюю шарнира амортизатора, шайбу подушки, пружинную шайбу и завернуть гайку, зафиксировав шток амортизатора. Момент затяжки гайки 31…37 Н·м (3,1…3,7 кгс·м) (ключ А.57070, ключ типа KL-4071-3117 ф. «KLANN», ключ трещоточный, ключ динамометрический).
5. Установить заглушки мест крепления штоков амортизаторов.
6. Поднять спинки задних сидений.
7. Установить задние колеса.
8. Установить автомобиль на четырехстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник платформенный четырехстоечный типа П-178Д-03 грузоподъемностью 3,5 т).
9. Прожать заднюю подвеску два – три раза усилием рук.
10. Затянуть окончательно гайки болтов крепления амортизатора к рычагам задней подвески. Момент затяжки гаек 70…80 Н·м (7,0…8,0 кгс·м) (ключ кольцевой 19, головка сменная 19, ключ динамометрический).
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Замена амортизатора и пружины задней подвески на Лада Гранта
Работу удобно выполнять на смотровой канаве. Но при необходимости снять и установить пружину и амортизатор задней подвески можно, установив автомобиль на ровную горизонтальную площадку.
Для выполнения работы потребуются помощник, а также:
— смотровая канава или эстакада;
— подставка;
— приспособление для разборки стоек подвески.
1. Подготавливаем автомобиль к выполнению работы и вывешиваем чад тою часть автомобиля на подставках
При отсутствии смотровой канавы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора
2. Складываем заднее сиденье.
3. Поддев шлицевой отверткой, снимаем заглушку.
4. Устанавливаем приспособление для разборки стоек на шток амортизатора, и с его помощью отворачиваем гайку штока.Либо ключем на 6 мм удерживая шток амортизатора, от проворачивания, накидным ключом на 17 мм отворачиваем его гайку.
5. Магнитом снимаем со штока амортизатора пружинную шайбу и верхнюю опорную шайбу.
6. Снимаем со штока амортизатора верхнюю подушку.
. Двумя ключами на 19 мм отворачиваем гайку болта крепления нижнего конца амортизатора к балке заднего моста и вынимаем болт.
8. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор.
9. Снимаем с амортизатора пружину’ п ее прокладку’, а также, если необходимо, снимаем со штока амортизатора нижнюю подушку и распорную втулку.
Установка
8 задней подвеске автомобиля следует устанавливать пружины одного класса (с одинаковым цветом меток).
1. Перед установкой амортизатора •закрепляем резиновую прокладку 4 на пружине 2 изоляционной лентой или скотчем.
2. Устанавливаем пружину на амортизатор и полностью вытягиваем шток. Надеваем на шток амортизатора буфер 1. защитный кожух 3 с крышкой, распорную втулку 5 и нижнюю подушку 6 (если их нет на штоке).
При установке амортизатор необходимо сориентировать таким образом, чтобы торец нижнего витка пружины был обращен в сторону
колеса.
3. Вводим шток амортизатора в отверстие чашки кузова, одновременно помощник надевает на шток верхнюю подушку, опорную шайбу и наживляет на несколько оборотов гайку штока.
4. Приподнимаем рычаг до совмещения отверстий в амортизаторе и кронштейне бачки. Устанавливаем болт нижнего крепления амортизатора и заворачиваем его гайку (не затягивая).
При отсутствии помощника можно сначала закрепить амортизатор на балке задней подвески. Затем, подставив под задний рычаг упор, плавно на домкрате опустить автомобиль, контролируя при этом, чтобы шток амортизатора вошел в отверстие кузова, и уже после этого надеть верхнюю подушку с опорной шайбой и наживить гайку.
5. Устанавливаем снятое колесо (если работа выполнялась без смотровой ямы) и опускаем автомобиль на колеса. Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески.
6. Затягиваем гайку крепления штока амортизатора моментом 50-61.7 Н м (5,1-6,3 ктс м).
7. Затягиваем гайку болта нижнего крепления амортизатора моментом 66,6-82,3 Н-м (6.8-8,4 кге-м).
Тонкости при установке элемента подвески
- Сборку элемента подвески начинаем выполнять по обратному демонтажному процессу алгоритму.
- Перед непосредственным монтажом рекомендуем выполнить проверку амортизатора. Для этого требуется нажать на шток до упора и проследить его поведение. Если усилие нажатия высокое, а шток впоследствии медленно (без задержек) возвращается в выдвинутое положение. То это свидетельствует об исправности элемента.
- Правильно установить передние стойки поможет специальная метка, которую производитель любезно нанес на поверхность изделия. Направление метки должно ориентироваться по ходу автомобиля Лада Гранта.
- Достигнув правильного расположения меток, смело собирайте амортизационный узел, соблюдая общеизвестную очередность действий.
Какие стойки ставить?
С этим моментом нужно определиться заранее. Сразу следует сказать, что задние стойки «Калины» в хэтчбеке, седане или универсал-кузове абсолютно идентичны. Поэтому выбор ограничивается только производителем и жесткостью пружин. Что касается изготовителя, эксперты не рекомендуют устанавливать родные стойки из-за их короткого срока службы. Больше всего положительных отзывов и рекомендаций приходится на продукцию бренда SS-20.
Что касается жесткости пружин, то здесь многое зависит от стиля вождения владельца. Более мягкие подходят неторопливым водителям, предпочитающим скорости комфорт. Если автовладелец предпочитает агрессивный стиль вождения, а основная эксплуатация транспортного средства приходится на дороги с хорошим покрытием, то стоит выбрать жесткие пружины. Это улучшит управляемость автомобиля, правда, в ущерб комфорту.
Очень часто владельцы усиливают подвеску в надежде придать машине какие-то мнимые преимущества. К примеру, ставят более жесткие задние стойки на «Калине». Универсал-кузов в этом случае, по мнению ремонтных мастеров, способен выдержать повышенную грузоподъемность. Производители настороженно относятся к подобным экспериментам. Увеличение жесткости пружин создает дополнительную нагрузку на кузов автомобиля. Это особенно недопустимо для машин, находящихся в эксплуатации длительное время.

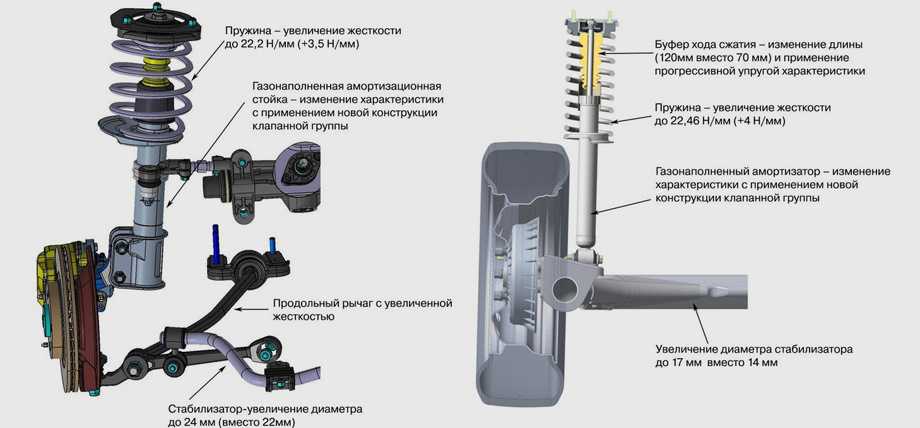

Пружины и опоры стоек Lada Granta — выбираем лучшее
Пружины лучше ставить родные. Ни один производитель не предлагает такой же точности, как ВАЗ в данном случае. Причина тому одна — никто не хочет производитель пружины специально для Гранты, делать это качественно и дешево. Поэтому приходиться отдавать предпочтение стоковым решениям
Что же касается верхних и шаровых опор стоек Lada Granta, стоит обратить внимание на такие особенности:
Есть мнение о том, что заводские запчасти всегда лучше аналоговых. Но в случае с Ладой Грантой это совсем не так. Иногда можно встретить вполне адекватные запчасти, которые подходят на Granta, от немецких и японских брендов. И тогда получается купить действительно прекрасные дополнения и детали, которые служат годами. Впрочем, у любой детали есть свой срок службы, и об этом тоже нужно помнить.
Передняя подвеска. Описание конструкции Lada Granta
Примечание:
Ниже приведено описание конструкции передней подвески Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.
Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн.
Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.
Детали амортизационной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол.
Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса. На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.
Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки.
Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали. Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой.
Примечание:
При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.
Снятие передней стойки Калины в сборе с опорой и пружиной
Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):
Затем поднять переднюю часть машины домкратом и снять колесо:
Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:
Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:
После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:
Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):
Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:
Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):
Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:
Подводим итоги
Есть ряд особенностей эксплуатации Lada Granta по российским дорогам. По каким-то причинам отечественный автомобиль не очень подходит для наших дорог, разбивается и выходит из строя просто мгновенно. Иногда попадается авто с хорошей сборкой, которое 100 000 километров не показывает никакого харакетра. Но в большинстве случае Гранат оправдывает звание самого дешевого авто в линейке Lada. И когда речь заходит о стойках, производитель достаточно много экономит на этих элементах. Установка некачественных элементов подвески приводит к тому, что все больше и больше людей после покупки Гранты ремонтируют ее по гарантии.
Впрочем, иногда лучше сняться с гарантии и поставить нормальные стойки, опоры и прочие детали. В таком случае вы обеспечите нормальную службу подвески вашего автомобиля и сможете наладить нормальную эксплуатацию каждого узла. Это займет определенный бюджет, но сможет предоставить вам комфортное передвижение без особых сложностей и проблем. Конечно, даже самая качественная стойка когда-нибудь выйдет из строя. Но она может проходить далеко за 100 тысяч километров. Запчасти каких брендов выбираете вы для ремонта подвески вашего автомобиля Lada Granta?
Задняя стойка обычно снимается для замены амортизатора или пружины. Основной причиной неисправности амортизатора стойки, является вытеакние жидкости, более интенсивное раскачивание кузова при прохождении неровностей. Пружины заметно проседают примерно через 50-70 т.к., конечно, это также зависит от качества самих пружин и условий эксплуатации автомобиля.
