Замена ремня грм на 16 клапанной приоре

Как заменить ремень ГРМ на Приора (ВАЗ 217030)

Снимаем верхнюю декоративную крышку двигателя;
Снимаем верхний защитный кожух ремня ГРМ;
Снимаем переднее правое колесо;
Выставляем двигатель по меткам;
Снимаем шкив коленвала;
Снимаем нижний защитный кожух механизма ГРМ;
Делаем свои метки на ремне и звёздах;
Снимаем ремень и ролики;
Переносим метки со старого ремня на новый;
Устанавливаем новый комплект ГРМ;
Устанавливаем на место всё разобранное ранее.

Далее в фотоотчете показана более детальная инструкция о замене ремня и роликов механизма газораспределения автомобиля Лада Приора (ВАЗ 217030) 1.6 16 клапанов своими руками.

Приступаем к замене ремня ГРМ на автомобиле ВАЗ «Приора». Первым делом будем снимать декоративную крышку двигателя.

Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя.

И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с направляющих на двигателе.

Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМ, откручивая пять крепежных болтов шестигранником на 5 мм.

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя.

Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо.

Так как за колесом нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе. Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм.

Метка ВМТ на защитном кожухе ГРМ, должна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, на шкиву коленвала.

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ.

Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала. Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив.

Сняли шкив и снимаем установленную за ним дистанционную шайбу.

Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки шкива коленвала напротив отливки на двигателе.

Для более удобной установки нового ремня ГРМ, рекомендуем, корректором установить свои метки на звездах и ремне.

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМ, используя шестигранник на 5 мм. И снимаем защитный кожух.

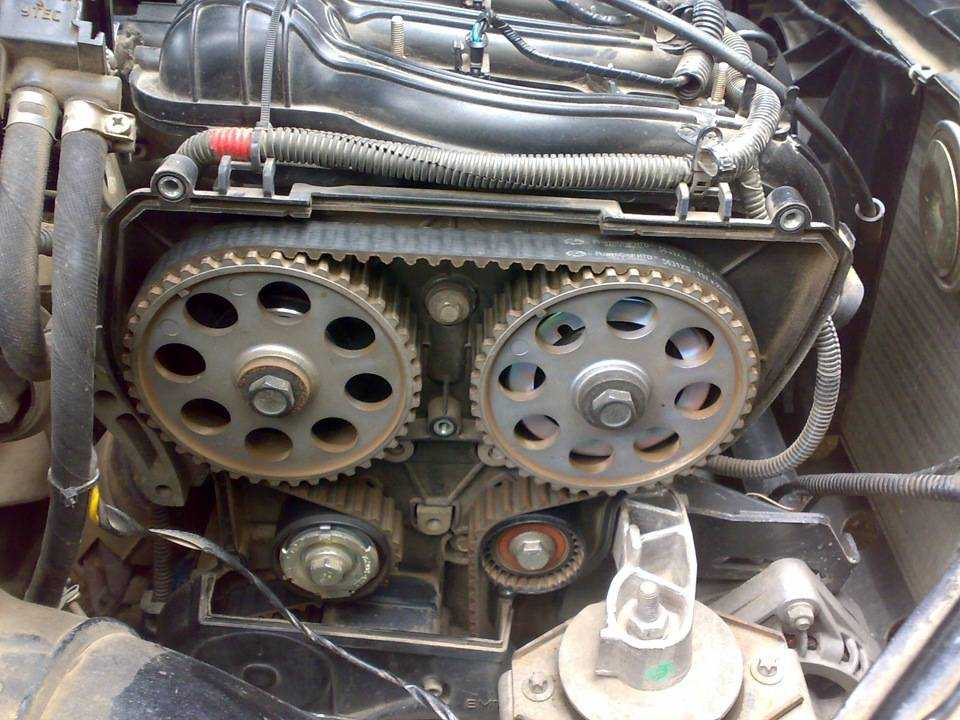

После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса.

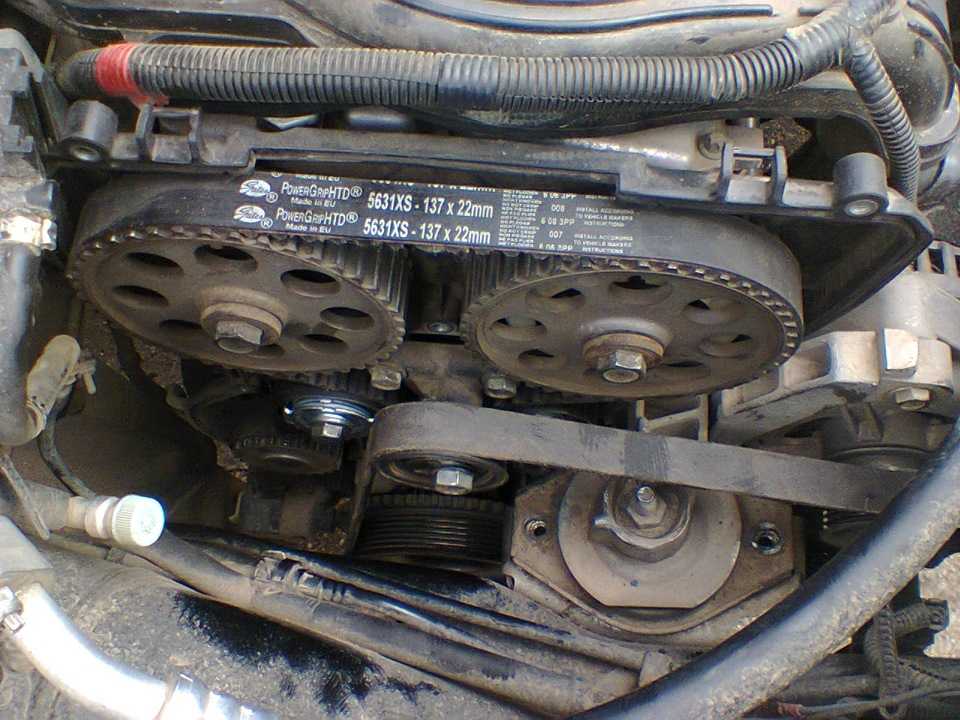

Сравниваем новый комплект ГРМ со снятыми роликами и ремнем.

Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

Устанавливаем на двигатель новые ролики и устанавливаем ремень по своим меткам.

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга.

После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, и снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя.

Так как мы шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю. Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора.

Прикручиваем на место шкив коленвала и надеваем ремень генератора. Прикручиваем на место колесо.

Устанавливаем на место защитные кожухи ремня ГРМ.

Устанавливаем на своё место верхнюю декоративную крышку двигателя и заканчиваем работу.

Проверка и регулировка натяжения ремня привода газораспределительного механизма.

Если вы хотите, чтобы ремень служил долго и безотказно, важно поддерживать его натяжку в правильном положении. Для этого периодически тестируйте натяжку

Особое внимание уделите первому натяжению нового ремня. Если ремень ослаблен, возрастает поперечная нагрузка на зубья, что многократно ускоряет их износ

В некоторых случаях при сильно ослабленном ремне велика вероятность перемещения зубьев ремня относительно шкивов. Это может привести в лучшем случае к нестабильности работы двигателя и потере мощности. В худшем случае – к дорогостоящему ремонту. Для проверки натяжения необходимо выполнить следующие действия:

1. Открутите 5 болтов крепления защитной крышки ГРМ и уберите крышку в сторону.

2. Нажмите на ремень ГРМ ровно по центру между шкивами распредвалов с усилием в 100 Ньютонов (10 кгс). Прогиб ремня от горизонтального положения должен быть не более 7 миллиметров. Современные натяжные ролики также обеспечены механизмом контроля натяжки. Для проверки качества натяжки, убедитесь в совпадении метки А на наружной части ролика с выступом Б.3. Для регулировки натяжки, слегка выкрутите болт крепления ролика и, вращая ролик, добейтесь полного совпадения меток, описанных выше (см. рис.)

4. Зафиксируйте натяжку, затянув болт крепления ролика.

5. Осуществите сборку всех оставшихся деталей в противоположном снятию порядке.

Замена роликов и ремня ГРМ: пошаговые действия

Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:

При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
Теперь откроется доступ к защитным крышкам газораспределительного механизма.

Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:

Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.

Совмещение меток распредвала

После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.

Метка на маховике

Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.

Снятие шкива коленвала

За шкивом коленвала располагается упорная шайба, которую также нужно снять.

Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.

Снятие роликов натяжителя и упорного

После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.

Снятие ремня ГРМ

Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.

Расположение болтов крепления внутренней крышки ГРМ

Снимается внутренний кожух.

Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.

Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.

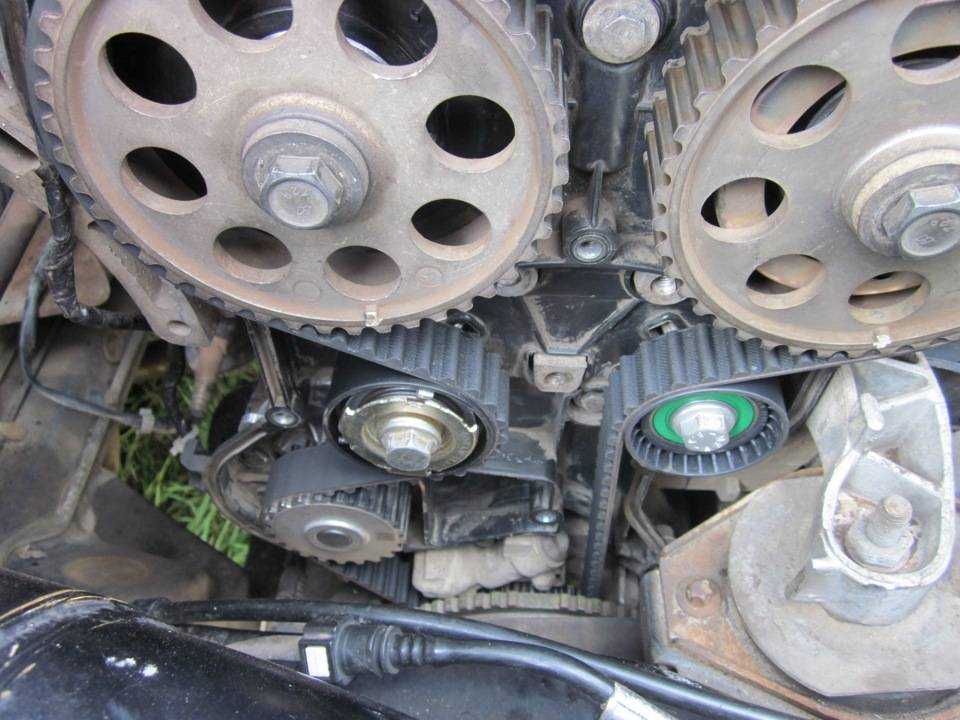

Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.

Переходим к проведению процедуры регулировки натяжения ременной передачи.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Одна из последних разработок вазовских инженеров последнего десятилетия – двигатель 21126, который стал основным силовым агрегатом на ВАЗ-2170. Здесь применили и хонингование цилиндров, и поршни новой конструкции, которые поспособствовали повышению мощности. Однако банальный обрыв привода газораспределительного механизма вывести из строя узлы даже такого технологичного агрегата. Поэтому лучше заранее проконтролировать и поменять этот компонент системы.

Самостоятельная замена грм Приора 16 клапанов

При установке ремня необходим внимательный и точный подход. При неправильной замене ремня происходит рассогласование в действиях вала и распредвалов. После чего поршни будут контактировать с клапанами головки блока. При изгибе ножек клапанов может пропасть компрессия. После чего предстоит смена клапанов и остальных механизмов.

нужно прокрутить каленвал

Если нужно в течение работы провернуть весь механизм ГРМ, то крутить всю систему можно только с помощью коленвала. При прокрутке распредвала вы можете повредить всю систему, так как ведущим в механизме является коленвал.

не надо прокручивать распредвал

Как выполняется замена ГРМ Приора

Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ

Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра

После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.

Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.

Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.

Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.

Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.

Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.

Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!

Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы

Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком

Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит

Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.

Далее можно переходить к монтажу ремня ГРМ

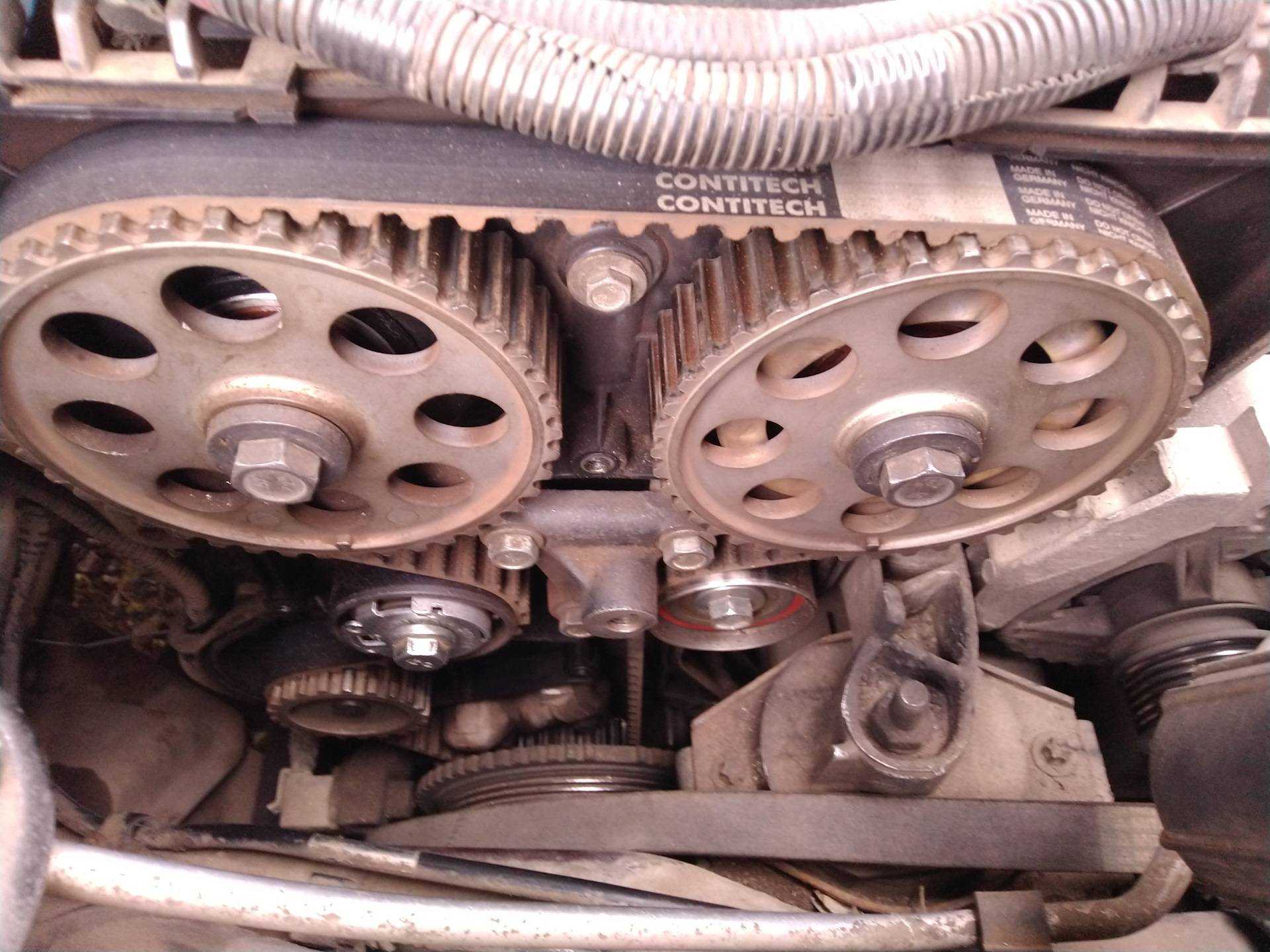

Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала

Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше

Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.

Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2 оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.

Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

О двигателях

Автомобиль производили в период с 2007 по 2020 г., он заменил ВАЗ 2110. Первые Приоры оснащали двигателями от предыдущей модели с некоторыми доработками, у них был индекс 21116. В головке блока стояли 8 клапанов, привод ГРМ был с зубчатым ремнём. Специалисты отмечают у этого мотора хорошие экологические показатели, снижение шумности в работе, повышение мощности. Двигатель рядного типа, в системе питания используется инжектор. Как недостаток отмечено снижение ресурса мотора против заявленных производителем показателей.

Двигатель 21126

После дальнейшей модернизации мотора появилась версия 21126, которая базируется на прежнем блоке цилиндров от ВАЗ 21083, она получила двухвальную головку блока цилиндров. Новый силовой агрегат Приора 16 клапанов стал немного сложнее, но получил прибавку в мощности, стал ещё более экономичным. Клапанный механизм этого двигателя получил изменённую конструкцию привода, она по-прежнему была ременной. Длина привода стала больше, поэтому внедрили автоматическую систему натяжения зубчатого ремня. Несколько позже машину комплектовали такими моторами, как ВАЗ 21127, ВАЗ 21128, которые представляли собой модернизированный вариант ВАЗ 21126.

Гнёт ли клапана

Бензиновые двигатели внутреннего сгорания современных автомобилей работают на высококачественном бензине с октановым числом 95 и выше. Для таких сортов топлива необходима высокая степень сжатия в конце рабочего хода поршня. Этого конструкторы добиваются за счёт уменьшения камеры сгорания в головке блока цилиндров. Такая особенность конструкции двигателя таит в себе опасность повреждения клапанов, в некоторых случаях и поршней, шатунов в моторе. Это может произойти при обрыве ремня или срезании его зубьев.

Моторы ВАЗ 21083 не имели такой проблемы так как в поршнях были отлиты углубления для головок клапанов. Поэтому встреча их с поршнями не была опасной. На двигателях новой серии от этого отказались чтобы повысить эффективность, мощность, другие показатели моторов. Конструкторы считают, что, если своевременно производить замену выходивших свой срок деталей привода механизма ГРМ на Приоре, таких проблем не будет. Каждый владелец 16 клапанной Приоры должен помнить о том, что при обрыве зубчатого ремня в ГРМ происходит повреждение клапанов. На вопрос о том гнёт ли клапана на 16 клапанной Приоре, ответ будет только утвердительный, да.

Обстоятельства замены ремня ГРМ

В среднем узел служит при эксплуатации автомобиля до 150 000 км. Хотя регламент замены ремня ГРМ Лада Приора указывает на пробег около 200 тыс. км. Но полагаться на эту цифру не рекомендуется, особенно учитывая качество комплектующих и расходных материалов.

Предотвратить загиб клапанов из-за обрыва ремня ГРМ сложно по той простой причине, что привод находится в труднодоступном месте. Мешает многочисленное дополнительное оборудование и защитные кожухи. Частично разбирать двигатель для осмотра привода станет далеко не каждый автовладелец. Зато определить износ элемента можно не только визуально, но и по некоторым характерным признакам.

Выработка ресурса

Если ремень ГРМ служит уже более 100 000 км, его замена понадобится в ближайшее время. Помимо пробега, ресурс может зависеть и от даты производства. Качественный ремешок ГРМ отвечает всем параметрам на протяжении пяти лет с момента изготовления.

После окончания срока годности изделие начинает покрываться трещинами, теряет свою эластичность, вероятность обрыва возрастает. Особенно это актуально для автолюбителей, выезжающих редко. У ремня есть срок годности, и это следует учитывать. Заменить его обязательно надо и при покупке б/у автомобиля, доверять словам продавца о недавней замене не стоит.

Снижение динамики и затрудненный запуск

Если ремень ГРМ сильно изношен, он может перескочить на один или несколько зубьев. В результате фазы газораспределения нарушаются. Момент зажигания топливно-воздушной смеси будет неправильный (ранее или позднее зажигание). Определить это можно по провалам мощности, сильной вибрации ДВС и плохому запуску силовой установки. ДВС будет работать нестабильно. Помимо дискомфорта, если вовремя не устранить неисправность это приведёт к более серьезным проблемам.

Выхлопной дым

Позднее зажигание становится причиной неполного сгорания топливно-воздушной смеси. Из-за нарушения фаз газораспределения со временем выйдет из строя катализатор. Часть топлива попадает в выхлопную систему. Повышение допустимых температур приводит к оплавлению катализатора и быстрому сгоранию внутренности выхлопной трубы. Определить неисправности очень просто.

Звук силового агрегата (тиканье)

Если срок эксплуатации ремня истек или узел износился, появляются трещины, отслоения нитей и т. д. Эти лохмотья начинают задевать о защитный кожух, блок цилиндров и другие детали. Отсюда появляется тикающий звук в моторном отсеке при работе двигателя. Звук зависит от оборотов мотора. Чем выше обороты, тем чаще периодичность, и наоборот.

Если доносится этот звук, не обязательно сразу ехать в сервис менять расходник. Причина может быть другой. Например, если немного клинит подшипник водяного насоса, опорного или натяжного ролика. Даже если это не ремень, причину нужно как можно быстрее обнаружить и исправить неполадки.

Под защитным кожухом привода ГРМ появились подтёки

Явным признаком имеющейся поломки будут следы масла или антифриза на кожухе или под ним. Попадая на ремень ГРМ, жидкости приводят его в негодность. Масло может попадать из-за изношенного сальника коленчатого вала, а охлаждающая жидкость – от водяного насоса. Кроме того, что от этого изделие изнашивается гораздо быстрее, значительно возрастает возможность нарушения фаз газораспределения из-за перескакивания на один или несколько зубьев.

Повреждения ремня

Если на элемент можно посмотреть (нет кожуха или проводятся другие ремонтные работы), надо вывесить одно переднее колесо, поставить пятую скорость, выкрутить свечи зажигания и поворачивать шкивы распредвалов ключом за гайку крепления. Одновременно с этим можно полностью осмотреть состояние ремня. Если на поверхности есть даже небольшие трещины или потёртости, изделие нужно как можно скорее поменять, независимо от того сколько прошло времени после предыдущей замены.

Двигатель не запускается (стартер работает)

Подобная неприятность становится последствием всех вышеперечисленных признаков, т. е. произошел обрыв ремня ГРМ. Стартер при повороте ключа в замке зажигания будет активно вращать маховик (гораздо быстрее, чем это обычно бывает). Но в цилиндрах нет признаков жизни (топливно-воздушная смесь не воспламеняется).

При обрыве ремня компрессии в цилиндрах из-за неподвижных поршней нет. В результате обрыва клапаны гнёт от того, что поршни не удерживаются приводом и жёстко ударяют по клапанам. В такой ситуации есть два пути: выкинуть этот двигатель и поставить другой либо отогнать автомобиль в автосервис, где будет проводиться ремонт. В любом случае это потребует серьезных финансовых вложений.

Какие ролики лучше для механизма привода

С завода на Приору установлены ролики Gates. Отзывы говорят о том, что это не самый лучший вариант, поскольку качество материала в них оставляет желать лучшего, а ресурс едва дотягивает до замены ремня. Пластик, все-таки, есть пластик. Поэтому при замене ремня все же стоит перестраховаться и установить ремни и ролики более качественные. Marel KIT Magnum — довольно неплохой набор, в него входят два металлических ролика и качественный ремень Contitech. Они даже визуально отличаются, хотя стоят около 4 тысяч. Словом, к ремню ВАЗ особенных вопросов не возникает, но ролики лучше устанавливать стороннего производителя и непременно металлические.

Что такое ГРМ?

Прежде чем разобрать, как переводится и расшифровывается аббревиатура ремня ГРМ, рассмотрим, для чего предназначен газораспределительный механизм двигателя в машине и его принцип работы. ГРМ представляет собой распределительное устройство силового агрегата автомобиля, использующееся для дозировки цилиндров установленным количеством горючей смеси. Процедура дозирования при этом осуществляется в определенные временные промежутки.

Устройство и принцип действия

Сам узел представлен головкой блока цилиндров мотора машины, на которой устанавливаются все конструктивные компоненты системы — клапаны, втулки, посадочные седла, пружины, рокера, распредвал, а также корпус подшипниковых устройств. В зависимости от особенностей и типа силового агрегата узел может подавать воздух в цилиндры как с горючим, так и отдельно.

Клапаны устанавливаются в специально предназначенных для их монтажа втулках, расположенных в головке БЦ. Они крепятся благодаря так называемым тарелкам, пружинным элементам и стопорным деталям. Сверху монтируются рокера с возвратной пружиной. Также здесь есть рабочая поверхность, по которой скользят кулачки распределительного вала, издавая при этом минимум посторонних звуков. Верхней конструктивной составляющей является распредвал, установленный в подшипниковые устройства. На более старых авто он монтируется в корпус вкладышей.

Устройство ремня ГРМ

Принцип действия начинается с момента вращения звездочки распредвала, которая запускает определенный такт. В результате в работу вступает сам вал. На нем в определенном порядке имеются кулачки, которые должны соответствовать такту.

Когда при запуске силовой агрегат начинает работать с первого цилиндра, то кулачок 1 бьет по рокеру. Последний преодолевает усилие пружинной детали и опускает клапан в самый низ. В результате вращения кулачок соскакивает с поверхности рокера, и тот под давлением пружинки перемещается в изначальное положение. Это приводит к возвращению клапана, который в итоге закрывает камеру сгорания. Аналогично происходит с другими цилиндрами.

Поэтому в качестве привода газораспределительного механизма применяется коленчатый вал.

Из ролика канала «Сделано в гараже» можно узнать о последствиях обрыва ремня ГРМ.

Watch this video on YouTube

Виды

Газораспределительные механизмы могут отличаться между собой по месту нахождения распредвала в машине:

Распредвал установлен внутри ГБЦ, а клапана — на верхней части головки. Это позволяет элементам запускать движение так называемых коромысел и штанг-толкателей. Основное достоинство такого механизма заключается в простоте конструкции и надежности системы в целом. Минус — высокая инерционность, в результате чего силовой агрегат не способен быстро набирать обороты, что приводит к потере мощности.
Клапаны могут располагаться в нижней части тарелками вверх. Распределительный вал устанавливается внизу, привод идет от него. Достоинство этого механизма заключается в отсутствии шума. Основной недостаток — сложная по конструкции топливная система. В результате слабого насыщения камеры сгорания топливовоздушной смесью снижается мощность двигателя.
Распредвал может быть установлен непосредственно в головке блока цилиндров с клапанами. Элементы располагаются по бокам от распределительного вала и начинают работать в результате воздействия коромысел, находящихся на одной оси. Эти детали раскачивают кулачки на распредвале. Минусом таких устройств является высокая шумность, а также сложность регулировки зазоров клапанов. Кроме того, в месте контакта устройство работает под высокой нагрузкой.
В некоторых силовых агрегатах распределительный вал устанавливается над клапанами, а тарелки этих элементов расположены снизу. Сам вал в таких моторах приводит в действие клапаны посредством толкателей, находящихся в цилиндрическом корпусе. Основной недостаток такой конструкции заключается в низкой эластичности агрегата и сложности регулировки зазоров.

Когда менять: последствия несвоевременной смены

Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.

Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.

Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.

Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.

Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.

Признаки возможного выхода из строя

Выделяют несколько характерных признаков, которые должны насторожить водителя:

При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
Если поменялся цвет выхлопного газа.
Плохо заводится мотор.
Чувствуется непривычная вибрация.

Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь

Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.

Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.

Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

Как самостоятельно проверить исправность ремня

Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.

Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.

Ход действий:

Откройте и поднимите крышку капота.
Увидите переднюю панель, закрывающую механизм и ГРМ.
Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.

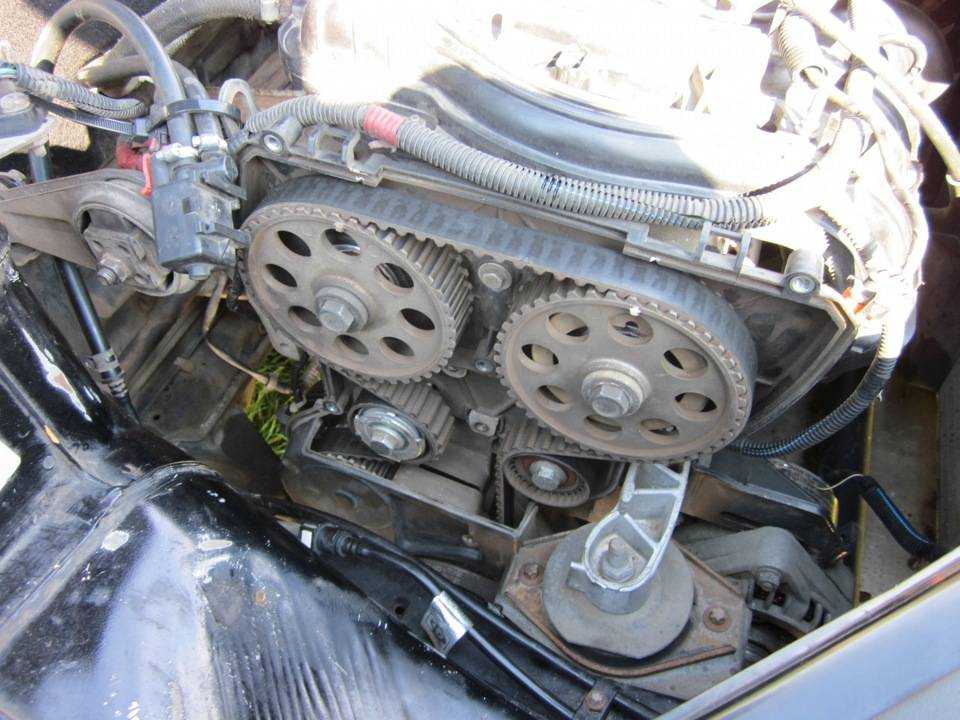

Перед собой увидите механизм, включая натяжной ролик.
Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.

Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.
