Проверка износа шкворня и втулок
Проверку выполняем при отрегулированных подшипниках ступиц передних колес
Приподнимите переднее колесо домкратом.
Покачайте колесо в вертикальной плоскости.
Если чувствуется люфт (верхний наружный край тормозной скобы перемещается более чем на 0,5 мм — это расстояние можно измерить, например, с помощью индикатора), значит, шкворень и втулки изношены, и их необходимо заменить.
Установите автомобиль на колеса и измерьте с помощью щупа зазор между верхним ушком поворотного кулака и бобышкой балки передней подвески.
Предельно допустимый зазор 0,15 мм.
Зазор от 0,15 до 1 мм устраните подбором соответствующего комплекта регулировочных шайб, устанавливаемых между верхним ушком поворотного кулака и бобышкой балки передней подвески.
При зазоре свыше 1 мм замените упорный подшипник.
Разборка и ремонт шкворневого соединения
Поднимаем переднюю часть автомобиля.
Снимаем передние колеса и устанавливаем под балку упоры.
Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня
Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

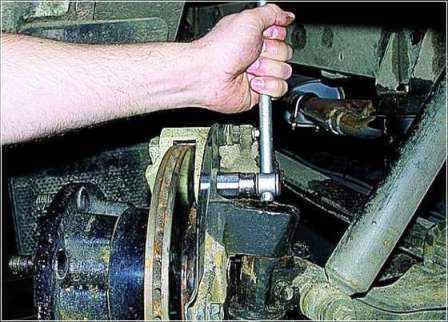

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

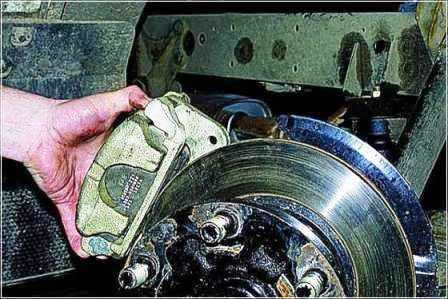

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.
Для удобства снимаем амортизатор (см. Замена амортизатора).
Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу
Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца
Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.
Ударяя молотком по рычагу, выпрессовываем палец.
Отвернув гайку, вынимаем палец из отверстия поперечной тяги.
Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня
Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.
Молотком из мягкого металла выбиваем стопор
Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз
Снимаем поворотный кулак
Снимаем с опорного подшипника защитный колпак.

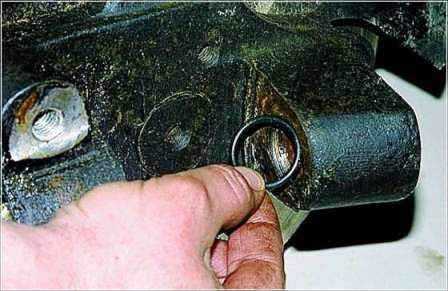

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.
Выпрессовка втулок шкворня
Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку
Запрессовка втулок шкворня
Очищаем проушины поворотного кулака и запрессовываем в них с помощью оправки новые втулки.
Выколотка для ремонта поворотного кулака
Развертка
Развертка для развертывания втулок шкворней
Развертывание втулок шкворня с помощью развертки
Разворачиваем обе втулки с помощью развертки до диаметра 25+0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок
Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.
Собираем шкворневое соединение в следующей последовательности:
Вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.
Надеваем на шкворень опорный подшипник.
Установка шкворня и его подшипника
Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.
Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.
После установки крышек шприцуем соединение смазкой Литол-24.
Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.
Смазка шкворневого соединения
Шкворневое соединение смазываем через 10 тыс. км пробега.
Работать удобнее на смотровой канаве.
Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.
Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку
Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения
Если смазка не выходит хотя бы из одного зазора, следует «прокачать» соединение смесью моторного масла с керосином в пропорции 1:1 и затем смазать.
Существуют следующие типы втулок:
1. Сферическая (либо “железная”) втулка. По конструкции напоминает шаровую опору;
2. Резиновая втулка.
На сегодняшний день все большую популярность приобретают втулки стабилизатора полиуретанового типа. Они довольно просты в замене, что является немаловажным плюсом, а также у них присутствуют хорошие характеристики для эксплуатации. Опытные водители могут смело сказать, что именно такие детали приходятся наиболее удобными.
Если появилась неисправность в области втулки стабилизатора, она должна быть заменена в обязательном порядке. В противном случае это очень плохо может отразиться на ходу и управляемости транспортного средства. Когда втулка деформирована, либо на ней появились трещины, в области автомобильной подвески могут появляться некоторые шумы (в основном тогда, когда автомобиль наезжает на препятствие, либо увеличивает скорость). В принципе, неполадки в области подвески именно по таким шумам и определяются.
Для того, чтобы удостовериться в том, что необходимо производить замену втулок, периодически нужно проводить диагностику подвески, после чего будет выявлена неисправность, либо недопущение ее.
В том случае, когда выявлено, что необходимо произвести замену втулки стабилизатора, это можно сделать и самостоятельно. Более того, в этом нет ничего сложного и процедура эта весьма проста. Вначале откручиваются болты, при помощи которых прикреплен хомут. Затем стабилизатор отводится в сторону и снимаются старые детали. Ну, и для окончательного действия, очень аккуратно устанавливаются новая деталь.
Именно по такой схеме производится замена как переднего стабилизатора, так и заднего. После замены запчастей, езда на автомобиле будет намного приятней и комфортней, а различного рода дорожные препятствия будут преодолеваться без всяких затруднений. Помимо всего прочего, с новыми элементами максимально увеличится работоспособность стоек.
1200 руб. за фотоотчёт
Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.
Пишите:
Стабилизаторы отвечают за устойчивость автомобиля на дороге. Для устранения шума и вибрации, от работы составных частей стабилизаторов, используются специальные втулки — упругие элементы, придающие плавность хода.
Что представляет собой втулка? Упругая деталь создается путем литья из резины либо полиуретана. Ее форма практически не меняется для различных моделей машин, но иногда имеет некоторые особенности в зависимости от конструкции стабилизатора. Чтобы повысить эксплуатационные характеристики втулок, иногда в них имеются приливы и канавки. Они усиливают конструкцию и позволяют деталям прослужить дольше, а также защищают от механического воздействия, способного повредить их.
Начинаем сборку
Все снятые детали отмываем, ставим на место водяной насос, пластиковую защиту, обводной и натяжной ролики и звездочки распредвалов. Мы использовали подходящий фиксатор из китайского набора. Если у вас зафиксировать нечем, то просто примерно выставите метки, а во время установки ремня просто довернёте нужный распредвал.
Метки должны быть совмещены на одной линии.
Выставляем метку коленвала.
Одеваем новый ремень в следующий последовательности: коленвал, помпа, обводной ролик, распредвалы, натяжной ролик. Натягиваем ремень. Проворачиваем натяжной ролик до тех пор, пока не совпадет прорезь на указатели и на корпусе.
Допустимые поломки, устранение неполадок
Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.
Проблема – шум и стук внизу авто во время движения
Причины и решение проблемы:
- поломка амортизатора. В подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать;
- выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук в районе багажника. Требуется замена изношенных резинок.
Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью.

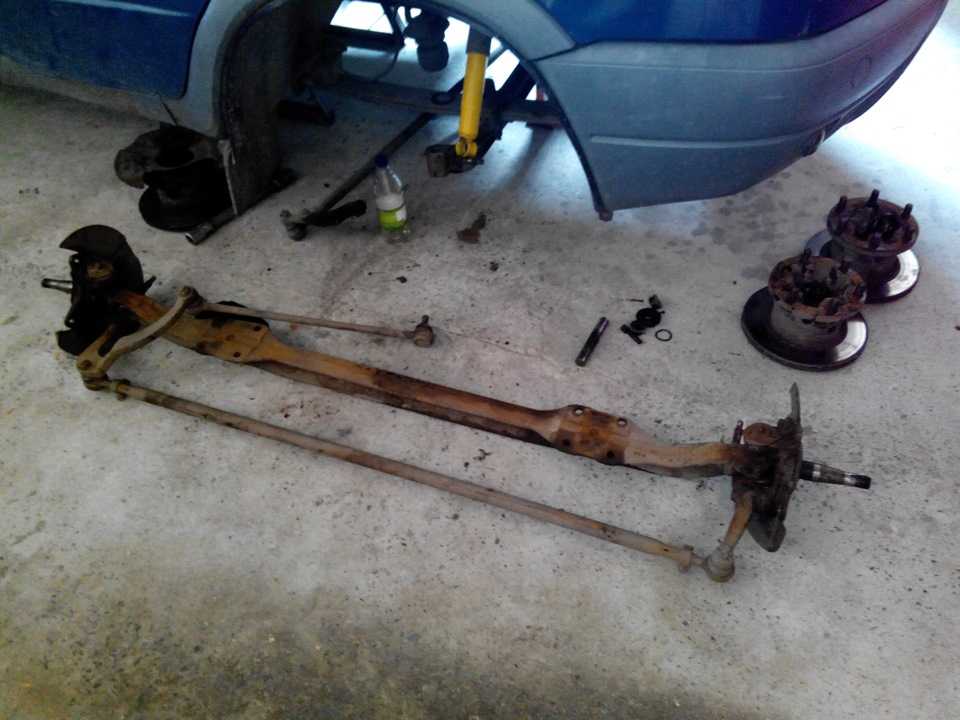

Что делать, если разбило балку
Если переднюю подвеску долго не обслуживать, то заменой шкворней можно проблему и не решить. Бывает, что разбивает саму балку, точнее, отверстия в ней. Не всегда нужно искать новую деталь.
Можно попробовать расточить балки под втулки. Кто-то пытается исправить ситуацию сваркой. Все это помочь может, но обычно тысяч на 15-20 км, не больше.
Стоит ли покупать новую переднюю балку для «Газели»? Смотря какая ситуация. Если можно обойтись заменой шкворней, лучше именно это и сделать. Новые балки, к сожалению, не всегда отличаются качеством.
Найти хорошую деталь – это лотерея, часть из них изготавливают в гаражных условиях из плохо закаленной стали. Специалисты рекомендуют искать передние балки б/у от «Газелей» до 1999 года выпуска. Они закаленные и очень редко бывают разбитыми.
От тех же ремонтников можно узнать интересную статистику по эксплуатации «неродных» передних балок. Часто их приходится менять вместе со шкворнями – сырая сталь, ничего не поделаешь.
Ремонт передней балки «Газели» дело несложное. А чтобы делать это как можно реже, нужно периодически шприцевать подвеску. К сожалению, покупка новой балки – это не панацея, а скорее лотерея.
Подписывайтесь на , комментируйте статьи и обязательно делитесь с друзьями! Смотрите другие материалы, которые есть только на сайте, и до встречи завтра – у нас на канале новости выходят ежедневно!
Регулировка холостого хода
Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием окиси углерода (СО) и углеводорода (СН) в отработавших газах.

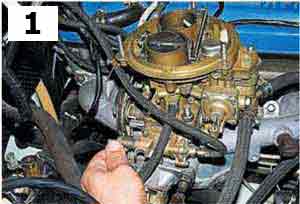

Для регулировки холостого хода карбюратор имеет…
…винт «количества», уменьшающий или увеличивающий количество топливовоздушной смеси, поступающей в двигатель,…
…и винт «качества», предназначенный для корректировки состава смеси.
На заводе на винт «качества» напрессован пластмассовый ограничительный колпачок. Он не позволяет нарушить заводские регулировки.
Не имея газоанализатора, винтом «количества» смеси и винтом «качества» с ограничителем можно только «подстроить» обороты холостого хода, существенно не меняя при этом состав отработавших газов.
Регулировку выполняем на двигателе, прогретом до рабочей температуры охлаждающей жидкости 80–90 °C, с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы) при полностью открытой воздушной заслонке.
Вращая регулировочные винты, выставляем по тахометру частоту вращения коленчатого вала 750±50 мин-1 на холостом ходу с включенным мощным потребителем электрического тока (фары в режиме дальнего света).
Если ограничительный колпачок отрегулировать холостой ход не позволяет, отверткой взламываем колпачок и повторяем регулировку с использованием газоанализатора. Данную операцию рекомендуется проводить на СТО.
Разборка заднего моста
Работать удобнее на смотровой яме вдвоем. Очищаем картер главной передачи от грязи. Сливаем масло (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»). Отсоединяем от заднего моста карданную передачу (см. раздел «6.4.1. Снятие и разборка карданной передачи»). Вынимаем полуоси с обеих сторон автомобиля (см. радел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»).
Ключом или головкой «на 14» отворачиваем десять болтов крепления редуктора к балке заднего моста.
Вынимаем редуктор из балки, стараясь не повредить прокладку. Для удобства работы…
…устанавливаем редуктор на монтажный стенд.
Кернером помечаем взаимное положение крышек подшипников дифференциала и их гаек, а также самих крышек относительно картера. Снимаем фланец ведущей шестерни с манжетой (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»).
Ключом «на 12» отворачиваем два болта крепления стопорных пластин.
Снимаем стопорные пластины.

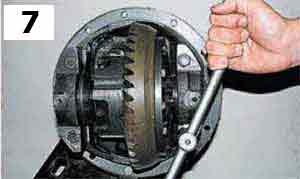

Головкой «на 17» отворачиваем два болта крепления крышки подшипника.
Снимаем крышку. Аналогично снимаем вторую крышку.
Специальным ключом или большой отверткой отворачиваем регулировочные гайки подшипников…
…и снимаем их.
Снимаем коробку сателлитов с ведомой шестерней.
Если подшипники не заменяются, помечаем расположение их наружных колец, чтобы при сборке установить на прежние места. Ведомая шестерня устанавливается на коробку сателлитов только в одном положении, поэтому, чтобы упростить сборку, помечаем взаимное положение шестерни и корпуса.
Головкой «на 17» отворачиваем десять болтов крепления шестерни. Легкими ударами молотка через выколотку из мягкого металла сбиваем шестерню с коробки сателлитов…
…и снимаем ее.
Для снятия подшипника на коробке сателлитов предусмотрены специальные выемки под захваты съемника.
Двухзахватным съемником…
…снимаем внутреннее кольцо подшипника. Аналогично снимаем второй подшипник. При отсутствии съемника вставляем зубило между торцом внутреннего кольца подшипника и коробкой сателлитов.
Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника.

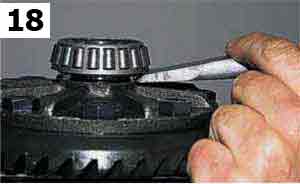

В образовавшийся зазор вставляем две большие отвертки (или монтажные лопатки) и спрессовываем…
…внутреннее кольцо подшипника с сепаратором и роликами.

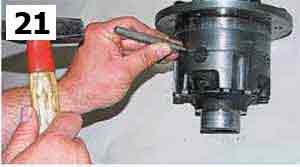

Кернером помечаем взаимное положение частей коробки и осей сателлитов.
Накидным ключом «на 13» отворачиваем восемь болтов, соединяющих части коробки сателлитов.
Осторожно постукивая молотком по выколотке из мягкого металла,…
…разъединяем коробку.
Вынимаем из снятой половины коробки полуосевую шестерню…
…и ее опорную шайбу.
Вынимаем оси вместе с сателлитами и их шайбами.
Снимаем с осей сателлиты и шайбы. Если сателлиты и их оси предполагается использовать повторно, помечаем взаимное расположение деталей.
Снимаем вторую полуосевую шестерню…
…и ее опорную шайбу.
Вынимаем ведущую шестерню из картера редуктора (ее можно выбить ударами молотка через проставку из мягкого металла по торцу вала) и внутреннее кольцо переднего подшипника.
Снимаем распорное кольцо.
Спрессовываем с хвостовика шестерни внутреннее кольцо заднего подшипника.
Снимаем регулировочное кольцо ведущей шестерни.
Выколоткой выбиваем наружное кольцо наружного подшипника.
…и вынимаем его.
Аналогично выбиваем наружное кольцо внутреннего подшипника.
Источник
ГАЗ 2752 и его модификации
За базовую модель был принят цельнометаллический фургон ГАЗ 2752. С грузоподъемностью 0,9 тонны машина получает право въезжать даже в центр Москвы, где днем вводится ограничение на проезд для автомобилей грузоподъемности свыше 1 тонны. Маневренность и компактность «Соболя» позволяет мини-грузовику свободно проникать в тесные дворы, при этом авто достаточно экономичен и комфортен.
Дизайн и расположение пассажирских мест в ГАЗ-2752
После 2003 года ГАЗ 2752 дважды подвергался рестайлингу, а последняя модификация «Соболь Бизнес» (с 2010 года) отвечает всем современным требованиям, предъявляемым к подобному классу автомобилей с точки зрения оснащенности, комфорта и экологии.
«Соболь» 2752 имеет модификации по типу кузова и приводу колес. По типу кузова автомобиль может быть трехместным или семиместным фургоном. В 3-местном варианте общая грузоподъемность авто равняется 0,75-0,9 тонны, в 7-местном исполнении этот показатель немного меньше – 0,75-0,8 тонны. Обе модификации могут быть как с задним приводом колес, так и в полноприводном исполнении. Полноприводная модель 4х4 имеет название ГАЗ 27527, при этом на весь модельный ряд устанавливаются разные типы двигателей – как бензиновые, так и дизельные.
Габаритные размеры авто Соболь 2752
Багажное отделение от пассажиров отделено глухой перегородкой, двери багажника распашные – их две, и они открываются в стороны почти на 180° каждая.
Что из себя представляет стойка?
Прежде чем говорить о причинах поломки или некорректной работе, нужно для начала полностью разобраться в этой детали. Она хоть и является одним из самых простых элементов строения автомобиля, тем не менее многие водители тратят слишком много времени в год на её обслуживание, как и денег.
При заносах и повторах упругие элементы подвески сжимаются и растягиваются в тех местах, где это нужно, таким образом создавая крен. Это является механическим сигналом для стабилизатора, который старается побороть такое явление, поэтому либо приподнимает, либо опускает кузов по ситуации. Так, движение автомобиля полностью стабилизируется и уменьшается риск полностью уйти в сугробы и попасть в аварию.
Проблема в том, что стабилизатор напрямую связан со своими стойками, ведь он работает с ними в тандеме. Сам элемент просто выполняет функцию, а стойки чувствуют на себе все эти последствия и постепенно изнашиваются. Это вполне нормальный цикл, но у одних водителей деталь выходит из строя быстро, у других — вовсе редко.
Стойки представляют собой некий металлический стержень, на обоих концах которого находится крепежный узел — два шарнира (чаще всего) в форме шара. В некоторых других моделях часто встречаются не шарниры, а втулки или комбинация одного и другого на разных концах стержня. Их часто называют косточками, так как именно такое понятие было распространено среди водителей, пользующимся более старыми моделями машин. Там стойки по форме действительно напоминали одну большую кость.
Также стойки различают по видам — есть металлические, а есть пластиковые. Вторые в свою очередь появились недавно и используются для того, чтобы уменьшить вес автомобиля. Они обладают точно такой же прочностью, но довольно высокой ценой. Различают ещё передние и задние стойки, которые по внешнему виду длинные и короткие соответственно. По производству конкретной классификации нет, в этом и вся проблема поломки детали, об этом поговорим далее.
Из-за чего втулки стабилизатора могут выйти из строя?
Основной причиной, из-за которой происходит износ этих деталей, является сильное воздействие на них во время работы машины следующих факторов:
- воздействие химическими веществами. Возникает оно по причине близкого расположения к колесам автомобиля. Во время движения на открытые части втулок попадают различные химические соединения. Наиболее опасными из них являются вещества, используемые зимой для устранения гололеда на дороге. Они оказывают сильное воздействие на структуру втулок, способствуя их рассыханию и появлению трещин;
- сильное механическое воздействие. Качество дорог в каждом регионе отличается друг от друга. Однако даже в самых благоприятных районах существует много трасс, качество которых оставляет желать лучшего. Соответственно, чем больше автомобиль эксплуатируется на дорогах, имеющих серьезные повреждения, тем быстрее расходуется прочность деталей. Происходит это из-за увеличения трения, возникающего при компенсации подвеской неровностей дорожного полотна;
- качество материала, из которого изготовлены втулки. Обычно даже самые хорошие резиновые втулки имеют сравнительно небольшой срок эксплуатации. А ведь именно их большинство производителей ставит на свои машины. Поэтому, при замене старых втулок на новые, специалисты рекомендуют пользоваться продукцией, сделанной на основе полиуретана. Эти изделия имеют существенно больший запас прочности и прослужат вам ощутимо дольше.
Добавить комфорта
Так называемый внутренний тюнинг “Соболя” практически не имеет границ. Пространство внутри кузова можно превратить в настоящее комфортное место для жилья. В этом случае автомобиль превращается в маленький домик на колёсах. Начинается всё с простого столика, который размещается напротив двух сидений. А если на сиденьях жестко – можно поставить диванчик, а лучше два.
Обязательным моментом является установка аудио-, а лучше и видеосистемы. Вариантов для этого не просто много, а очень много. Все упирается только в количество средств, которое может себе позволить владелец “Соболя”. Ведь если обычным микроавтобусам “Соболь” может проиграть по комфорту, то в полноприводном варианте ему нет равных.
Внутренний тюнинг “Соболя” в обязательном порядке включает себя оклейку всего салона дополнительной шумоизоляцией. По желанию вся обивка также меняется по желанию конкретного автовладельца. На все окна устанавливаются разнообразные шторки. Приятным дополнением, особенно в жарком климате, станет кондиционер. Холодильник, диван, телевизор – и вот в привычном салоне возникает магия.
Внешний тюнинг “Соболя”
В изменениях внешнего дизайна также нет никаких ограничений. В итоге автомобиль может полностью сменить свое лицо и стать гораздо привлекательнее своих зарубежных собратьев. Что можно поменять, а что добавить?
1) диски – самое простое, но ярко выделяющее изменение;
3) установка практичных и не очень обвесов.
Литые диски имеют самое большое разнообразие, в отличие от простой штамповки. Многие предпочитают литью кованые варианты, но там гораздо слабее выражена оригинальность. Из простых и недорогих изменений будет установка отбойника капота и ветровиков на окна. Из пластика также можно установить оба бампера и красивое боковое «оперение». Но чаще автовладельцы ставят вперёд «кенгурин», а на него лебёдку. Стоит отметить, что железные бамперы смотрятся очень мощно, но увеличивают вес автомобиля, а значит, его проходимость и расход топлива. Можно сказать, это спорный тюнинг.
ГАЗ “Соболь”, когда дело касается улучшений, редко обходится без установки экспедиционного багажника и лестницы на заднюю дверь. На переднюю часть багажника часто устанавливаются дополнительно от двух и более фар. Ярким, но недешевым вариантом будет аэрография по всему кузову. Незаметным, но важным преобразованием будет антикоррозийное покрытие днища и порогов, а также всего кузова.
Другие неисправности ходовой части на Соболе
К числу неполадок ходовой в автомобиле Соболь, связанных со смежными с подвеской элементами можно назвать:
- Люфты, которые часто отмечают автовладельцы. Этой неполадке подвержены шаровые опоры, рулевой редуктор и крестовины рулевого вала. Помимо износа сайлентблоков рычагов, нередко требуется также их замена в рессорах;
- Неисправности, связанные с рессорами, нередко диагностируются у Соболей. Данные авто подвержены разбиванию отверстий в серьгах и кронштейнах рессор. Из-за избыточной нагрузки рессорные листы также могут просто лопнуть — в этом случае необходима их замена;
- При езде по неровностям также довольно быстро разбиваются шарниры рулевых пальцев, поэтому может потребоваться их замена.
Ремонтные работы в ходовой части автомобиля «Соболь» всегда выполняются в комплексе, что позволяет достичь их оптимального качества.
( 2 оценки, среднее 4 из 5 )
Как проводят диагностику ходовой части и ремонт ходовой соболь ?
Ремонт данной системы начинается с тщательной диагностики состояния автомобиля, что позволяет выявить весь перечень имеющихся неисправностей. Не стоит пытаться выполнить данную операцию своими силами — для этого потребуется специальное диагностическое оборудование.
Диагностические работы при этом включают в себя не только осмотр ходовой части, но и смежных узлов, которые также принимают на себя повышенные нагрузки в процессе эксплуатации. Операции обычно выполняются в следующей последовательности:
- проверка ходовой;
- обследование амортизаторов и состояния рулевой рейки;
- выявление возможных люфтов в механизмах;
- проверка состояния сайлентблоков, подшипников ступиц, дисков, суппортов, тормозных колодок и барабанов.
Такая всесторонняя проверка позволяет объективно оценить состояние автомобиля и принять соответствующие меры для своевременного устранения неисправностей.
