Дополнительные борта на легковой прицеп своими руками

Установка и ремонт

Обслуживать полуприцеп лучше в специализированном сервисном центре. Особенно это касается дорогих фирменных платформ типа немецкого «Шмидта» или «Кроны». Там же можно сделать ремонт конструкции или замену несущих деталей.

Некоторые считают, что способны починить части полуприцепа самостоятельно. Конечно, если речь идет о том, чтобы их подкрасить, удалить загрязнения, то проб-лем, безусловно, не возникнет. Но если вы намерены вмешаться в несущие конст-рукции, нет гарантии, что это будет выполнено правильно. И тут уж за установкой и ремонтом изделий следует обратиться к проверенным специалистам.

Особенности устройства

Напоследок рассмотрим несколько нюансов, которые касаются устройства и конструкции автоприцепа от ММЗ.

Здесь можно выделить следующие моменты:

Рама сварная, и включается в себя пару продольных балок с трапециевидным профилем и 3 траверса;
Суммарный вес рамы составляет около 27 килограмм в классическом исполнении. Но когда проводится ремонт и доработка параметры могут меняться;
У сцепной головки обычный замковый механизм, где есть тормоз наката и дополнительная цепь безопасности;
Кузов выполнен из листовой стали, борта приваренные;
Кузов соединяется с рамой болтами;
Имеются колесные отсеки и напольная накидка на основе резины;
Предусмотрены гнезда, необходимые для установки дуги под тент;
Задние и передние разборные борта появились после 1986 года;
Защита от коррозии была реализована с помощью мастик;
Лишь в начале 90-х годов начали применять цинкование;
Тент делали на базе брезентовой ткани и устанавливали в нем люверсы;
Комплектовался прицеп 4 дугами;
Опорные стойки монтируются на поперечину и позволяют блокировать пружины;
Ходовая выполнена из цельнометаллической оси с серьгами под крепление подвески и места для монтажа подшипников ступичного типа;
Подвеска независимая и вмонтирована в середину рамы. Включает пару амортизаторов в пружинах, пару отбойников, конические буферы, пару продольных штанг и одну поперечную.

Вот собственно и все, что я вам хотел рассказать про ММЗ. По факту Мытищинский завод стал отправной точкой для автоприцепов ММЗ, поскольку они затем выпускались многими другими предприятиями. Как утверждают некоторые, производство было налажено на 800 заводах. Так это или нет, точно сказать не могу.

Всем спасибо за внимание! Обязательно подписывайтесь, оставляйте отзывы и приглашайте к нам своих друзей!

https://youtube.com/watch?v=17QcPc-Ql3M

(6 оценок, среднее: 5,00 из 5)

С введением в строй завода ВАЗ началось интенсивное насыщение частного автомобильного парка в СССР. Многие автовладельцы стремились совершать автопутешествия на большие расстояния. Именно для них были разработаны и запущены в производство специальные прицепы. Об одном из них и пойдет речь ниже.

Создаём тент своими руками

Изготовление тента на прицеп не является слишком трудоёмким процессом, как могут считать автовладельцы. Сделать качественный тент может практически каждый желающий, необходимо лишь предварительно изучить особенности, которые касаются раскройки и пошива каркаса. От автолюбителя требуется лишь запастись терпением и необходимым материалом, среди которого должны присутствовать:

рулетка;
несколько листов белой бумаги;
простой карандаш;
ножницы;
стандартная швейная машинка;
иголки с нитками;
строительный фен.

Итак, рассмотрим пошаговую инструкцию, которая превратит сложный процесс в алгоритм простых действий.

Когда в распоряжении владельца прицепа будут необходимые материалы и инструменты, нужно снять размеры с прицепа. Для начала нужно провести замер всех общих размеров, на которых будет базироваться выкройка будущего изделия

Важно делать выкройку с дополнительными напусками, если материал обрезать по сделанным замерам, не получится обеспечить свободный крой

Нужно измерить поочерёдно правый, левый и задний борта. Удобство может б ыть обеспечено нанесением выполненных замеров на бумагу. Желательно нарисовать по отдельности все составляющие прицепа и нанести размеры тех отрезков, за которые будет в будущем закрепляться покрытие. В зависимости от длины устройства расстояние не должно превышать 300 мм.

Изготовление тента на прицеп требует предельной внимательности, нужно правильно измерять высоту борта и каркаса, который на несколько сантиметров выступает по сторонам агрегата. Чтобы правильно раскроить материал, нужно учесть ширину верха и боковину основания.

Последним замером должно стать определение расстояния от начала каркаса до конечной точки корпуса. Замеры наносятся на схематический рисунок, на материал наносится контур тента, затем из него поочерёдно вырезаются составные части всей конструкции.

Прочность будущему устройству добавят специальные накладки, сделанные из того же самого материала. Расположить их нужно в тех местах, где происходит большее натяжение, а также соприкосновение со стержнями каркаса из металла.

Популярные способы наращивания

Для чего вообще придумали наращивать борта? Все просто. Это требуется для увеличения вместительности грузовой платформы автоприцепа.

Такая доработка целиком и полностью себя оправдывает, что грузоподъемность рассчитана на большее количество грузов, нежели при нынешних бортах владелец может перевозить. Элементарные расчеты показали, что при наращивании всего на 40 сантиметров внутреннее полезное пространство увеличивается сразу же на 70%. И это минимальный показатель. То есть возможности автовладельца и собственника автоприцепа значительно расширятся. Потому стоит задуматься над тем, а не пора ли и вам приступить к наращиванию конструкции вашего стандартного прицепа.

Никто не спорит, что об этом нужно думать заранее, еще к моменту приобретения самого ТС. Но не все прицепы изначально обладают опцией увеличенных бортов. Порой все приходится брать в свои руки, и по мере поступления необходимости увеличивать вместительность.

Выделяют 3 наиболее распространенных варианта наращивания:

Давайте коротко расскажу про особенности реализации каждого из представленных вариантов наращивания.

Деревянные борта

В сети можно встретить достаточно много видео, где борта наращивают с применением древесины.

Выглядит эта процедура примерно следующим образом:

Потребуется несколько досок сороковок или пятидесяток, предварительно обработанных антисептиками;
Для фиксации к штатным бортам приваривается стальной уголок, где предусмотрены отверстия под болтовое соединение;
Для крепления лучше брать болты с диаметром около 6 мм;
Между уголками измеряется расстояние;
Под него вырезаются доски;
Один щит фиксируется минимум 4 болтами.

Советую доски обработать заранее, а резать уже непосредственно после приваривания стальных уголков и выполнения замеров.

Металлические конструкции

Тут придется потратить несколько больше денег. Зато металл более устойчивый, надежный и долговечный. Обладают повышенной прочностью.

Для работы потребуется листовой металл. Лучше брать оцинковку, нержавейку или алюминий. Также вам понадобится профильная труба и металлические уголки. К прицепу привариваются уголки, а затем изготавливается обрешетка с помощью труб. Собрав каркас, его потребуется обшить металлическими листами. Фиксацию осуществляют болтами или сваркой.

Готовые конструкции

Сейчас в продаже для многих прицепов можно найти готовые заводские надставные конструкции. Они отличаются по своей высоте, размерам и материалам изготовления. При этом у них есть ряд объективных преимуществ:

высокое качество материалов;
оптимальные размеры;
возможность выбора;
гарантия производителя;
элементарный и быстрый монтаж;
простой демонтаж надставников;
прекрасный внешний вид;
точное соответствие размеров;
отсутствие необходимости делать расчеты;
борта предлагаются под конкретные модели прицепов.

Крепление предельно простое и быстрое. Осуществляется по прилагаемой инструкции.

Спасибо за внимание! Подписывайтесь, оставляйте отзывы, ставьте оценки и не забывайте рассказывать о нас друзьям!

(3 оценок, среднее: 4,00 из 5)

Справочно про варианты обшивки бортов легковых прицепов:

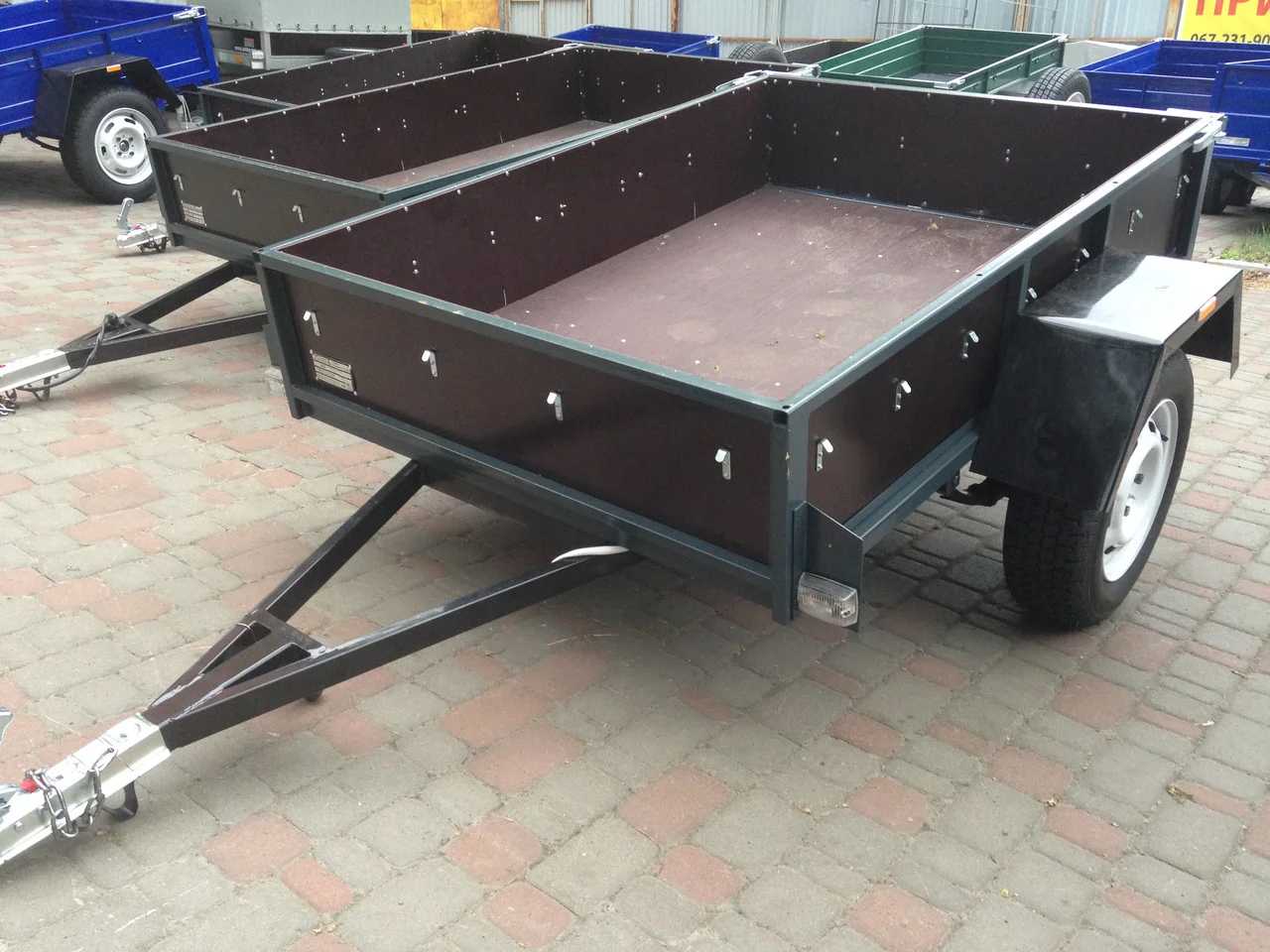

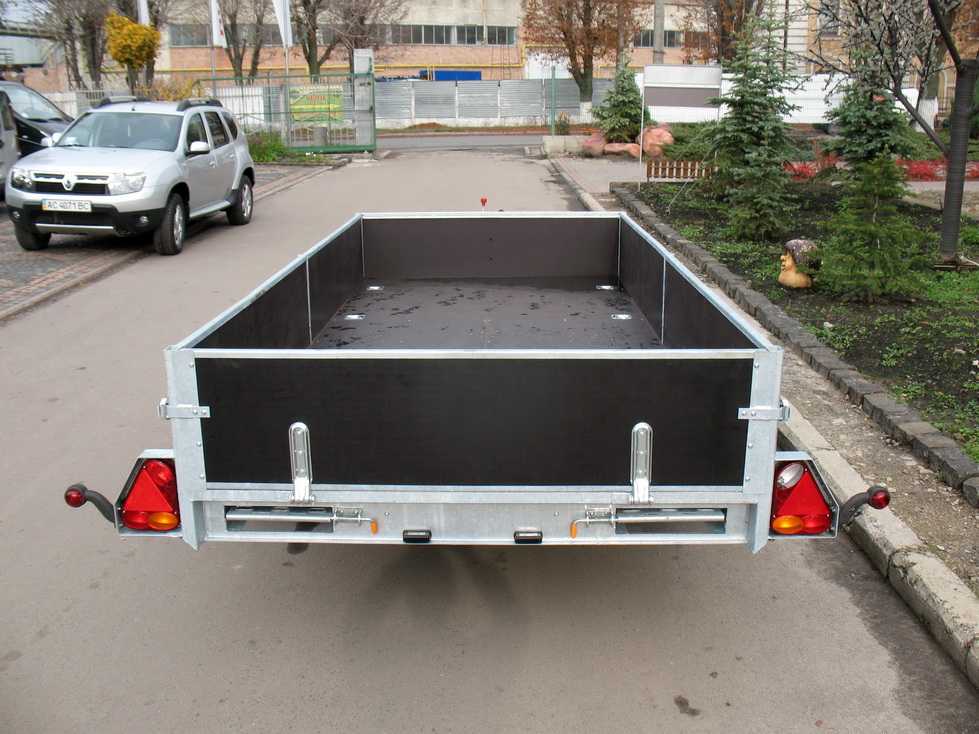

Кто-то делает рамки из профильной трубы(сваркой или на бортах) и приклепывает к ним оцинкованный лист или прикручивает саморезами(болтами) ламинированную фанеру:

Кто-то использует алюминиевый лист или нержавейку( это конечно же дорого и на любителя):

Иногда борта прицепов делают из пластика и стеклопластика. Но редко его используют в изготовлении обшивки бортов грузовых прицепов. Больше на домах и для придания аэродинамики:

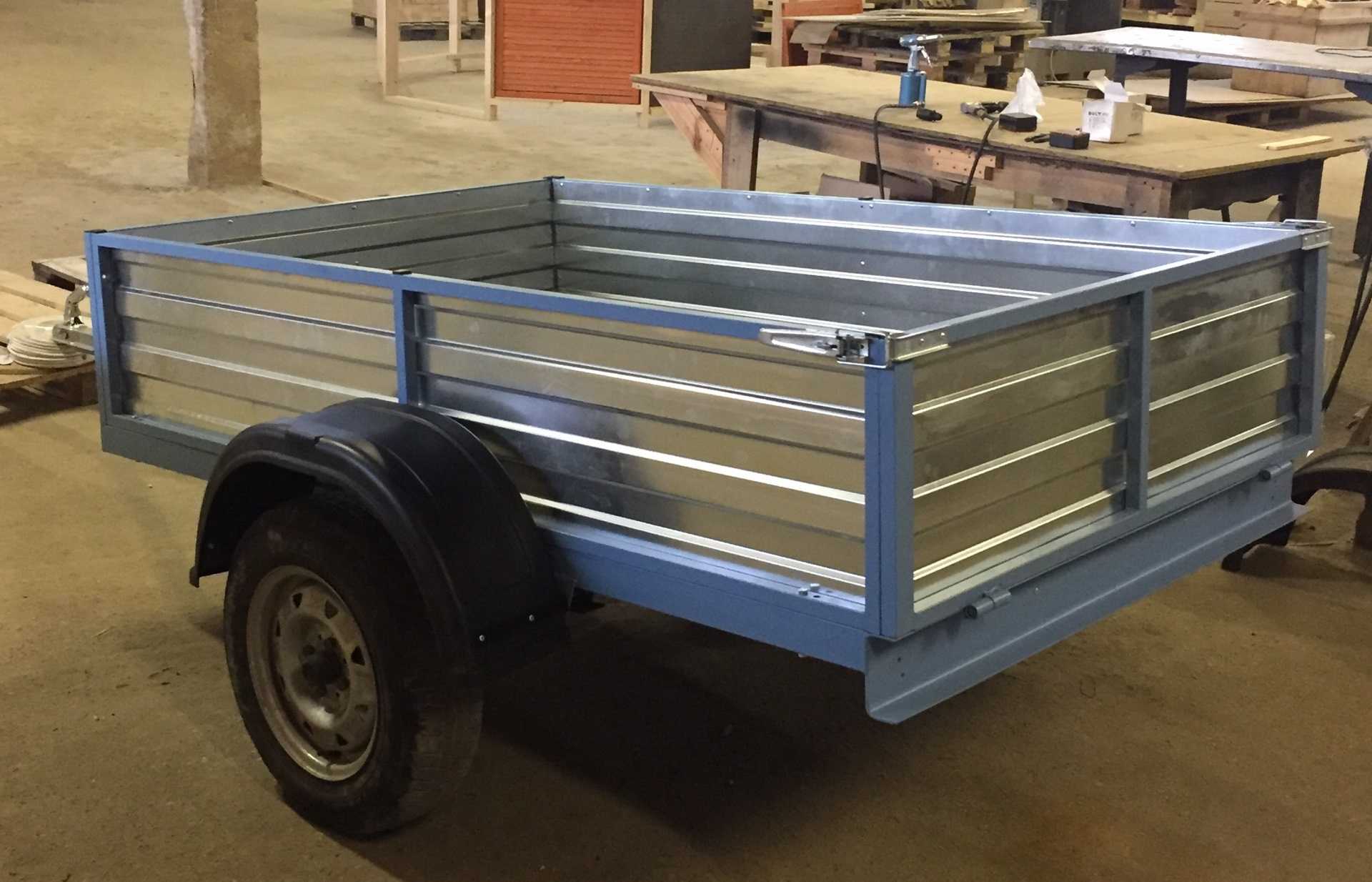

Кто-то использует специальный алюминиевый(бортовой) профиль, формируя из нескольких моделей высоту и конфигурацию борта(полый и полный):

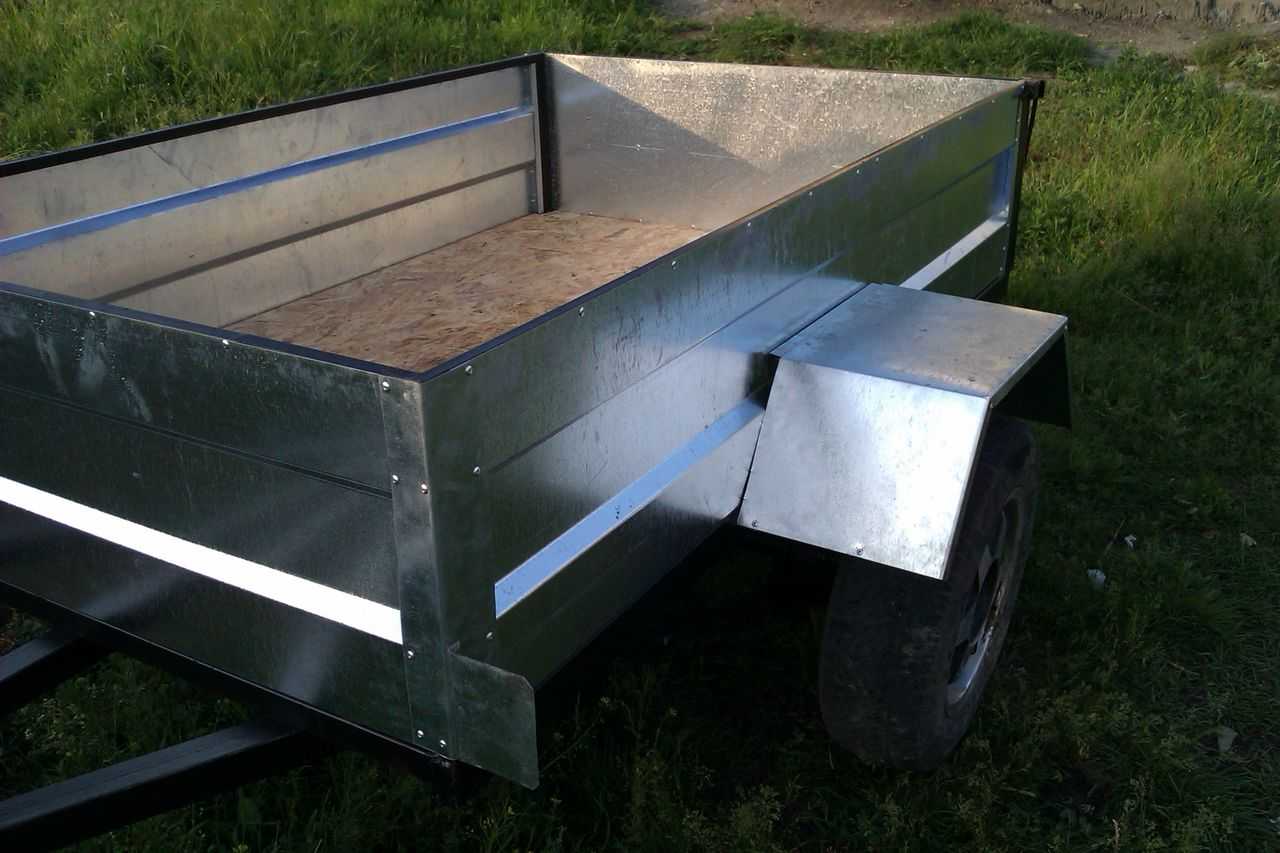

Кто-то формует оцинкованный лист на листогибочном оборудовании(своём или на аутсерсинге):

Кто-то берет уже готовый профнастил, например с высотой гребня С-10

В своей деятельности я использую готовые прокатанные бортовые профиля(ими же и торгую):

Они иногда высоки, относительно стандартных бортов, устанавливаемых на серийные бортовые прицепы (25-35см), но я распускаю вдоль 600-миллиметровый профиль и получаю 30см. Небольшой загиб торца(20-25мм) и стандартный борт готов!

Спасибо PRIZEPMASTER за вопрос!

Это нужно знать

Во-первых, это упрощённый список требований ГОСТ 37.001.220-80, приведённый ниже:

Разрешённая масса прицепа до:
- 1,8 т;
Не тяжелее массы буксира или его половины, когда ТСУ без тормозов;
Разрешённая длина не более:
- 8 м;
Не длиннее авто в полтора раза;
Разрешённая ширина не более:
- 230 см;
Не шире авто на 20 см с обеих сторон;
Разрешённая высота не более:
- 3 м;
Не выше колеи колёс прицепа в 1,8 раза;
Центр тяжести с грузом не выше ширины колеи, умноженной на 0,725;
Дорожный просвет не меньше клиренса авто;
Самодельный прицеп для легкового автомобиля может быть только одноосным. (Спаренная ось – это также одноосная конструкция, хотя называется двухосной в среде автолюбителей). Расстояние между осями спаренной конструкции до 1 м;
Прицеп должен иметь нагрузку на каждую сторону не выше 0,55% собственного веса;
Нагрузка на сцепку 25-100 кгс.
Сцепное устройство должно быть оснащено:
- Неразъёмной тросом, цепью на случай внезапного отсоединения ТСУ от авто при езде;
Самодельными противооткатами (башмаками);
Домкратной площадкой;
Съёмным рычажным тормозом;
Брызговиками, крыльями;
Вывеской для знака;
Стойкой опоры;
Запасным колесом аналогичным автомобилю;
Осветительными приборами, проводкой и вилкой.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Особенности доработки прицепа

Бортовой прицеп, прошедший поэтапную доработку, предстает в следующих ипостасях:

Туристический вариант. Бортовик для кемпинга – это полноценное передвижное место для ночлега. Воскресный выезд на природу с шашлыками, играми на открытом воздухе дополнится отдыхом в переделанном туристическом прицепе.
Охотничий вариант. Грузоподъемность и функциональность играют главную роль в прицепе для охоты и рыбалки. На нем также оборудуют спальник.
Для передвижения по пересеченной местности. Такой тип тюнинга с приоритетом на повышенную проходимость транспортного средства предполагает изменение технической части агрегата.
Перевозчик снегоходов и мототехники. Бортовик подходит для переделки под транспортировщик. Остается дополнить его стяжками, упорами и системой погрузки.
Перевозчик лодок и гидроциклов. Тюнинг в лодочный прицеп актуален для владельцев плавсредств. Особенности бортовой конструкции при этом не теряются.

Технические доработки преследуют базовые характеристики. Их непосредственное улучшение, за которым последует расширение функциональности транспорта.

Монтаж тента

Доработка не представляет сложность, но эффективна. Редкий производитель тентов при всей практичности похвастается эффектностью. А при самостоятельной переделке доступны варианты внешнего вида. В том случае, если тент не предусматривался базовым комплектом, открываются безграничные возможности:

Увеличение погрузочной площади.
Новые варианты эксплуатации прицепа.

В среде автолюбителей распространены два варианта:

Использование брезентовой ткани как укрытия. Дополнительно изготавливается каркас для тента, куда и натягивается брезент. Старая советская школа встречается реже.
Что не сказать о пластиковой крыше. Это современная альтернатива. Долговечность и надежность пластика подкрепляется отсутствием в конструкции каркаса. Требуется лишь крепеж и фиксаторы по бортам.

Пластиковый вариант стоит дороже, но первый дольше изготавливать. К тому же тент не защитить от проникновения, нежели крышу с замками. О том, как выбрать тент для легкового прицепа и разобраться во всех особенностях данного изделия, читайте в этой статье.

Тюнинг подвески

Если рассматривать апгрейд технической части в общем, то здесь окажется любая доработка. Но при частном рассмотрении затрагивается:

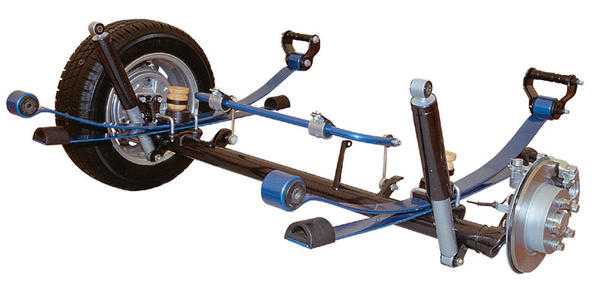

Тюнинг подвески прицепа

Подвеска.
Колеса.
Ось.

Водители вкладываются в установку тормозов, если они не предусмотрены с завода. Переделка тормозов на совершенную тоже преследует идею безопасности на дороге. Но когда тормоза для прицепа несущественны, возникает вопрос клиренса. Для увеличения дорожного просвета понадобятся высокие колеса, амортизаторы. Иногда проводят замену подвески полностью.

Тюнинг ходовой части прицепа

Дикая природа с бездорожьем требует переоснащения ходовой части. Поклонникам рыбалки и охоты это знакомо. Тюнингованный прицеп выберется из сложных ям и непроходимых путей. В дополнение к охотничьему или рыбацкому прицепу-внедорожнику устанавливают лебедку. Обязательно предусмотрены вездеходные колеса. Для подобного тюнинга часто привлекают спецов. Потому что не всегда, хватает собственных сил и умений.

Внедорожный прицеп

Планируете сделать пневмоподвеску на прицеп и разобраться в тонкостях, рекомендуем к прочтению данную статью.

Апгрейд комплектующих

Усовершенствование технической части прицепа несет определенный риск. К тому же требуется разрешение на эксплуатацию такого транспорта. Однако производитель предусмотрел запчасти для тюнинга без противоречий с правилами эксплуатации. Это выгодно владельцам новых экземпляров, потому что ассортимент дополнительного оборудования от производителя постоянно расширяется. Ведь это часть бизнеса. Поэтому в тюнинг комплектующим включают следующие детали:

Тормоза.
Замковые механизмы.
Борта.
Тент.
Крышка.
Лебедка.
Оптика.
Ложементы.
Опорное колесо.
Килевые ролики.
Колесные комплекты.

Покупка базовой комплектации оправдана, с точки зрения водителя. С одной стороны, иметь новый прицеп дорого. А с другой стороны, зачем оснащение, если оно ненужно. Но когда придет время, оборудование можно докупить у производителя. Мастерить и выдумывать самому не придется.

Видео обзор тюнинга легкового прицепа МЗСА

Идея проста, стоит воспользоваться рекомендациями опытных мастеров. Тюнинг прицепа для легкового автомобиля своими руками, станет возможен без привлечения профессионалов. Хотя в любом деле есть короткий, но не надежный путь. Или длинный, но основательный. Выбор остается за хозяином автоприцепа.

Как нарастить борта легкового прицепа своими руками?

1 мая 2018

Наращивание бортов легкового прицепа позволяет значительно увеличить его вместительность. Однако эта мера оправдана только в том случае, если грузоподъёмность модели рассчитана на более значительные нагрузки. Наращивание бортов всего на 40 сантиметров увеличивает внутренний объём платформы минимум на 70%.

Как нарастить борта прицепа своими руками?

Наиболее распространены три способа наращивания бортов прицепа:

Деревянная конструкция.
Металлическая конструкция.
Покупка заводских конструкций.

Деревянная конструкция

Наиболее экономичный способ нарастить борта легкового прицепа – собрать щиты необходимой высоты из обрезного дерева. Если в планах увеличение высоты бортов не более чем на 40 сантиметров, будет достаточно двух «сороковок» или «пятидесяток». Предварительно дерево следует обработать антисептиком.

Для крепления деревянных щитов к имеющимся бортам, на каждый из четырех углов следует приварить уголок из толстостенной стали, с предварительно просверленными отверстиями под болты, диаметром 6 мм. Далее замеряется расстояние между уголками с каждой из сторон, и точно под эти размеры отпиливается предварительно подготовленная доска. Каждый щит следует крепить минимум на 4 болта.

Металлическая конструкция

Наращивание бортов легкового прицепа сваренными металлическими щитами – более затратный способ. Однако такие конструкции имеют значительно больший запас прочности. Для реализации идеи потребуется листовой металл, уголки и профильная труба. По углам прицепа привариваются уголки, к которым крепится обрешётка из профиля. К собранному каркасу саморезами по металлу прикручивается точно вырезанные по размеру листы металла.

Покупка заводских конструкций

Специализированные магазины предлагают к продаже заводские надставные борта. Высота таких конструкций разнообразна, и может достигать 50 сантиметров. Преимущества заводских надставных бортов:

Полностью оцинкованная конструкция.
Быстрый монтаж/демонтаж бортов.
Надставные борта выглядят эстетически привлекательно.

Если у вас остались вопросы, мы можете задать их нашим специалистам по телефону. Они точно знаю, как нарастить борта легкового прицепа своими руками!
