Пара слов о светотехнике
Для прицепных буксируемых устройств, то есть для автомобильных прицепов, необходимо наличие стоп-сигналов. То же относится к габаритным огням и к «поворотникам». Вдобавок, если прицеп весит больше 750 кг, он оборудуется фонарём заднего хода.
Отдельного клеммника, позволяющего подключить всю «электрику» прицепа, в «Гранте/Калине-2» не предусмотрено. Конечно, фаркоп будет наделён розеткой, такой, как показано дальше. Но подключить это розетку, протянув кабели внутрь кузова, будет не так-то просто.

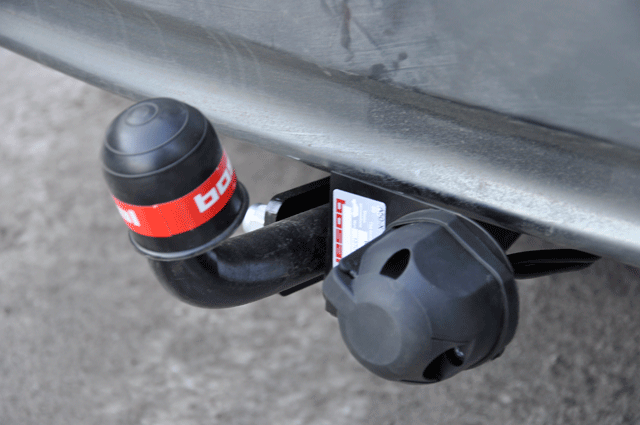

Стандартная розетка фаркопа,7 контактов
Опытный монтажник, выполняя подключение, сможет реализовать показанную здесь схему:
Лампы прицепа желательно подключать через реле
Провода можно пропустить через одно из отверстий, предусмотренных в полу кузова. Сами эти отверстия защищены заглушками.
Новая Лада: LADA XRAY Cross.Свой в любой среде
Схема пола багажника, универсал/хэтчбек
Добавить тут больше нечего. Желаем успеха.
Кто подключит фаркоп без участия автодилера, может лишиться гарантии на «электрику». К потере гарантии ведёт любое вмешательство в электрическую схему, если оно проводится без согласования с дилером. Делайте выбор.
Советы по эксплуатации фаркопа
Если не учитывать правила использования фаркопа, он быстро может выйти из строя. Прибор имеет ограниченный эксплуатационный период и возможности, повысить которые можно при помощи соблюдения ряда действий:
- необходимо заранее ознакомиться с техническими характеристиками фаркопа, чтобы не перегружать его при использовании прицепных изделий;
- следует равномерно распределять вес предметов в прицепе – если этого не сделать, будет нарушена управляемость машиной (недостаточный вес способен вызвать аналогичные проблемы);
- рекомендуется использовать страховочные цепи – они предотвратят повреждение фаркопа и других компонентов авто в случае непредвиденной ситуации с прицепом;
- необходимо периодически смазывать фаркоп – чтобы смазка сохранялась на длительный период, нужно использовать колпачки и заглушки (особенности этих компонентов направлены на повышение эксплуатационных качеств оборудования);
- рекомендуется периодически проверять, какой диаметр имеет шар фаркопа – если по причине износа он стал меньше 49 миллиметров, шар требует замены (использовать можно только детали оригинального образца);
- через каждую тысячу километров нужно проверять, насколько хорошо затянуты крепежные элементы.
Не следует использовать низкокачественные тягово-сцепные изделия. Чем ниже качество прибора, тем более высокая вероятность возникновения непредвиденной ситуации. Поэтому экономить на покупке фаркопа не рекомендуется.
Что именно нужно купить для универсала
Обратимся к официальной документации, точнее, к каталогу сборочных единиц. В этом документе на одном из чертежей представлен каркас кузова:
Каркас заднего пола, кузов-универсал
Все детали, помимо 12-й, составляют каркас пола. К деталям «14» и «3», а также к швеллеру «13» нужно крепить фаркоп. В указанных деталях предусмотрены отверстия (суммарное их число равно 6-ти).
Расстояние от детали «13» до первого бокового отверстия в нашем случае равно 145 мм, до второго – 245 мм. У «первой Лады Калины» эти расстояния были другими. Фаркопы, подходящие для ВАЗ-1118, не обязательно подходят для «Калины-2». Впрочем, существуют и универсальные решения. Чертёж одного из них представлен ниже.
Универсальный фаркоп будет иметь 4 или 5 отверстий по бокам:
Схема универсального фаркопа (для Гранты, Калины-1 и 2)
Если в комплекте идут планки с резьбой, то знайте, что они не понадобятся. Штатные отверстия в кузове снабжаются резьбой с завода. В завершение, приводим фото, иллюстрирующее всё вышесказанное:
Расположение отверстий, универсал нового семейства
Совершая свой выбор, не допускайте ошибок! С собой можно взять линейку, и отмерить, чему равно расстояние от плоскости «ушек» (см. схему выше) до первого бокового отверстия. Должно быть ровно 145 мм.
Монтаж устройства и подключение электрооборудования
Прежде, чем мы детально рассмотрим все нюансы установки фаркопа на Калину, нужно сказать, что в отличии от других отечественных автомобилей, например, Нивы, для Лады хэтчбек и универсал не предусмотрено «родное» прицепное устройство. Это значит, что придется иметь дело с внештатными устройствами. Если вы не уверены в своих силах или не обладаете необходимым опытом и навыками, то лучше доверить монтаж фаркопа специалистам в автосервисе. Если вы твердо решили провести процедуру своими руками, то главное правило – четко следовать инструкции, которая приводится в техническом паспорте каждого изделия:
Фаркоп Лада Калина 1118 седан 2005- / Лада Калина 1117 универсал 2007-2013
- Перед началом установки фаркопа (Калина в кузове хэтчбек и универсал, кстати, имеют штатные места для его монтажа) необходимо определиться для каких целей вы его будете использовать и как часто, т.е. определиться с видом ТСУ.
- Следующий шаг – рассверливание (при необходимости) отверстий для установки крепежных деталей. В некоторых случаях придется снять бампер с Калины универсал и хэтчбек. Еще одна проблема заключается в том, что установка изделия может потребовать резки бампера (это в случае самодельного или же некачественного заводского производства). Для осуществления данной операции потребуется схема и шаблон.
- Когда отверстия готовы, необходимо обработать крепежные детали антикоррозийным составом и установить их согласно инструкции в техническом паспорте.
- Теперь можно заняться установкой электрооборудования, которое в случае с Ладой Калиной хэтчбек и универсал представлено розеткой с семью контактами и проводами. Монтаж розетки подразумевает использование кронштейна, на котором изделие и будет закреплено. Для установки необходимы болты и саморезы.
- Следующий шаг – подключение розетки. Операция осуществляется посредством проводов в заднем жгуте проводки авто. Провода разноцветные, каждый из них предназначен для соединения с определенным фонарем. Детальную информацию можно найти в техническом паспорте машины.
- Подключение проводов осуществляется через штатные разъемы, которые были предусмотрены заводом изготовителем. Иногда необходимо провести изоляцию каждого элемента проводки (при нарушении изоляции). Во время монтажа могут потребоваться дополнительные элементы, которые позволят избежать спаек и скруток.

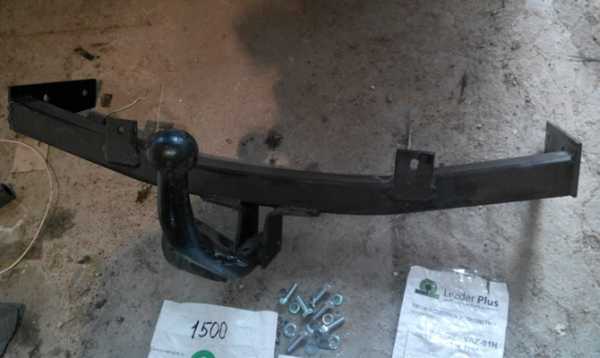

Комплектация фаркопа на ВАЗ 1119 Лада Калина хетчбек 2004-…
Важно знать! Не стоит верить производителям автозапчастей, которые утверждают, что существует стандартная деталь, подходящая для любой Калины хэтчбек, седан или универсал. Можно попытать удачу, но скорее всего разъемы автомобиля будут несовместимы с изделием. Все зависит от типа кузова
Поэтому лучше заказать изготовленное прицепное устройство для конкретной марки вашего автомобиля
Все зависит от типа кузова. Поэтому лучше заказать изготовленное прицепное устройство для конкретной марки вашего автомобиля.
Особенности соединения розетки
Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.
Особенности подключения ТСУ, схемы подключения устройства на 7 пин, обозначения по цветам, схема подключения вилки, схема подключения розетка фаркопа.
Чтобы понять, обладаете ли вы достаточной информацией о ТСУ.
- Сколько есть разновидностей розеток?
а) Для легковых автомобилей выпускается три вида розетки. Тринадцатиконтактная, применяемая в России. Американская или Европейская на 7 пин. И имеется специальный разъем.
б) В продаже имеется два вида розеток. Русская на 13 пин и Американская на 7 контактов.
- Что обозначает контакт, отмеченный буквой «L»?
а) провод, направляющийся к левому поворотнику.
б) Провод правого поворотника.
в) Провод, включающий правый и левый поворотники.
- Зачем на розетки ставят крышечки?
а) Крышка нужна, чтобы лишние провода не были подключены к устройству.
б) Она служит защитой, предохраняющей розетку от внешних воздействий. Крышка нужна в тот момент, когда авто фаркоп не соединён с прицепом.
- Какие контакты можно срастить, чтобы упростить процесс сборки?
а) Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Все они включаются синхронно.
б) Соединять разрешено любые контакты. Так работа пойдёт проще.
- Что обозначает контакт, отмеченный «54G»?
а) Подключение к задней противотуманке.
б) Подсоединение к стоп-сигналам автомобиля.
Ответы:
- а) Есть три вида розеток – русская на 13 контактов, американская или европейская на 7 пин, а также специальный разъем.
- А) Буквой «L» обозначается ровод, подсоединяющийся к левому поворотнику.
- Б) Крышка на розетке служит в качестве защиты от различных воздействий. Ее закрывают, когда фаркоп не подключен к прицепу.
- А) Для упрощения работы, сращивают следующие контакты: двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Возможность соединения объясняется тем, что все они включаются синхронно.
- А) Обозначение «54G» — это подключение к противотуманным фарам автомобиля.
Чтобы перевезти объемный груз, на автомобиль крепится надежный прицеп. Подсоединение происходит посредством ТСУ и плотного контакта с его розеткой. Необходимо правильно подключить контакты, чтобы на прицепе при езде срабатывали задние фары, сигнализирующие участникам дорожного движения, что водитель совершает разнообразные действия, к примеру, поворот. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа.
Определение: Распиновка розетки прицепа – это схема разъемов, необходимая для соединения автомобиля с прицепом своими руками. Подключение электрики требуется, чтобы на прицепе работала вся осветительная техника, согласно правил дорожного движения.
Фаркоп на Калину: установка и комплектации
Автомобиль Лада Калина в кузове «универсал», изначально был предусмотрен для перевозки более объемных и тяжелых грузов, нТтежели его сородичи в кузовах «седан» и «хэтчбек». Но, как показывает практика, и этого бывает мало. Поэтому, некоторые автовладельцы, устанавливают на свою Калину дополнительное прицепное устройство – фаркоп.
Прямое назначение фаркопа – соединять автомобиль с каким-либо прицепом. Также, данное устройство можно использовать для буксира, если на автомобиле отсутствует специальное крепление для троса. Но, перед тем как покупать фаркоп на автомобиль, необходимо сначала определится с правильным его выбором.
Типы фаркопов
Первое, с чем стоит определиться перед покупкой – какой тип прицепного устройства вам подойдет больше. На сегодняшний день, существует всего три таких типа:
- Стандартный.
- С съемным крюком.
- Фланцевый.
Стандартный вариант представляет из себя цельную конструкцию, состоящую из креплений, поперечных крепежных балок, и самого крюка. Соединяются между собой все эти элементы, либо путем сварки, либо же винтовым соединением. Как показывает практика, второй вариант соединения более практичен, так как имеет большую стойкость к вибрации.
Конечно, конструкция выглядит довольно угрюмо, и будет портить внешний вид автомобиля. Но, учитывая, что фаркоп будет устанавливаться на Ладу Калину с кузовом «универсал», выглядеть он будет довольно логично, и даже незаметно.
Если же, все-таки, прицепное устройство будет вам мешать, вы можете установить вариант с съемным крюком, который надевается на сцепной шар. Такой тип конструкции не менее надежный чем первый, и выглядит довольно современно. Но, он имеет один минус – высокая стоимость.
Ну а что касается фланцевого варианта устройства, то он применяется для соединения автомобиля с специальными площадками. Такой фаркоп, однозначно не подойдет для Лады Калина с кузовом «универсал».
Особенности прицепного устройства
После того, как вы определитесь с типом прицепного устройства, вам предстоит выбрать подходящий вариант из всех возможных, который будет иметь ряд следующих особенностей:
- Наличие специальной розетки, служащей для подключения осветительных приборов прицепа. Крепится такая розетка отдельно, с помощью специальных кронштейнов и саморезов. Подводящие провода подключаются через блок предохранителей, в основную систему электропитания автомобиля.
- Материал изготовления – нержавеющая сталь. Толщина основания должна быть не менее 4 – 5 мм. Также, на поперечной балке фаркопа, должны располагаться специальные отверстия для крепления устройства на Ладу Калину.
- По всей поверхности, фаркоп должен быть покрыт специальной порошковой краской, которая на ощупь имеет небольшую шероховатость.
Соблюдая данные критерии при выборе устройства, вы можете быть спокойными за его дальнейшую эксплуатацию.
Установка фаркопа
Теперь, когда деталь уже выбрана и куплена, можно переходить непосредственно к ее установке на Калину «универсал». Для монтажа детали, вам понадобиться дрель и крепежные болты. Первым делом, приложите фаркоп ко дну автомобиля таким образом, чтоб прицепной шар был строго по центру. Далее, не двигая деталь, отметьте места на подрамнике заднего бампера, в которых будут просверлены отверстия, для крепления кронштейнов.
После того, как места будут намечены, убирайте фаркоп в сторону, и начинайте сверлить отверстия. Для большего удобства, загоните свой «универсал» на смотровую яму. Просверлив отверстия в подрамнике, снова приложите деталь, и закрепите ее болтами. Также, на некоторых моделях фаркопов, могут иметься дополнительные кронштейны, которые крепятся к силовой конструкции подвески автомобиля.
После завершения установки, ваш «универсал» необходимо оборудовать розеткой, к которой будет подключаться прицеп. Данная розетка должна находиться в таком положении, чтоб разъем подключения электроприборов прицепа мог без проблем до нее достать. Но, при этом, она не должна быть сильно ослабленной, и болтаться во время езды, иначе провод может перегнуться и сломаться.
На этом установка прицепного устройства завершена. Теперь, на вашу Ладу Калина «универсал», можно установить прицеп, и перевозить дополнительный груз. Но, не стоит забывать о тяговых способностях автомобиля. Лада Калина – переднеприводное авто, а значит тяговые способности у него несколько слабее, нежели у заднеприводных. Поэтому, старайтесь не перегружать автомобиль, дабы резко не увеличить износ двигателя.
Как выбрать и установить фаркоп на Калину?
Многие специалисты скажут, что монтаж тягово-сцепного устройства на Калину хэтчбек имеет свои особенности. Автомобиль с таким типом кузова не предназначен для транспортировки груза больших габаритов. Исходя из этого, фаркоп на хэтчбек действительно нужен, особенно, если машина используется на производстве или в сельском хозяйстве.
Монтаж тягово-сцепного устройства на Калину хэтчбек
Главная особенность установки фаркопа на хэтчбек Калина заключается в отсутствии специальных отверстий в задней части кузова машины. Поэтому для подобной задачи подходят далеко не всех типы тягово-сцепных устройств. На отечественном рынке находится масса конструкций для транспортировки прицепа. Все они делятся на такие виды:
- фланцевые фаркопы;
- устройства съемного типа;
- сварные конструкции.
Конкретно для Калина хэтчбек подходят фаркопы сварного типа, так как для их установки не обязательно проделывать отверстия. Огромным плюсом таких конструкций считается возможность их изготовления своими руками. Для этого владельцу Калины понадобится металлическая труба, сварочный аппарат, комплект гаек и болтов, металлические уголки.
Фаркоп сварного типа
В начале операции необходимо подготовить металлические составляющие. Уголки и трубу нужно очистить от пыли и обезжирить. Далее карандашом или мелом обозначаем середину трубы, к которой будут крепиться уголки. Последние нужно приварить к трубе так, чтобы они располагались на ней в виде ромба. После этого один конец трубы приваривается к задней части кузова Лада Калины, а второй – к прицепу.
После проделанной работы можно использовать хэтчбек для перевозки различных грузов. Сварное устройство, изготовленное своими руками, прослужит без поломок не один год. В крайнем случае, если у вас нет желания или времени самостоятельно варить конструкцию, с этой задачей прекрасно справится фаркоп от Лада Гранта.
https://youtube.com/watch?v=iTVvQ_ZT-Fg
Как и в случае с хэтчбеком, для Калины универсал также подходят далеко не все типы фаркопов. Оптимальным вариантом станет покупка съемной конструкции. Так как универсал имеет багажник большого размера, то использовать прицеп придется не всегда. Именно поэтому съемный фаркоп – это идеальная покупка
В процессе приобретения конструкции стоит обращать внимание на ее штатную комплектацию:
- семиконтактная розетка;
- электрическая проводка для установки;
- защитный колпачок;
- технический паспорт для фаркопа;
- материалы для монтажа.
Электрическая проводка для установки съемного фаркопа
Если отсутствует хотя бы одна составляющая из набора, не стоит покупать такое устройство. Установка тягово-сцепного устройства на универсал имеет свои нюансы. Калина с таким кузовом имеет готовые отверстия для монтажа фаркопа. Поэтому прикрепить его, в случае необходимости, не составит особого труда. Однако, согласно советам специалистов, каждый раз при закреплении конструкции ее штыри нужно смазывать специальной пастой. Для этого подойдет смазка Permatex, Xado или Verylube.
После покупки тягово-сцепного устройства на Калину настает момент его крепления. Некоторые владельцы авто обращаются за этой услугой к специалистам. Однако многие водители выполняют установку фаркопа своими руками. Этот процесс одинаков как для Лада Калина универсал, так и для седана. Монтаж конструкции на обе модели подразумевает не только соединение автомобиля с прицепом, но и подключение электрической проводки.

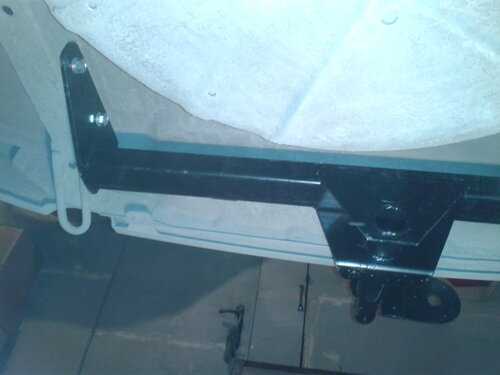

Крепление ТСУ на Калину
Установка розетки на универсал или седан выполняется с помощью специального кронштейна. Чтобы закрепить его, стоит приобрести саморезы или болты.
Далее розетка подключается с помощью жгутов, которые входят в штатный комплект проводки Лада. Каждый провод окрашен в определенный цвет, чтобы водитель не перепутал их при подключении фонарей фаркопа. Чтобы не ошибиться при установке тягово-сцепного устройства к седану или универсалу, лучше всего использовать электросхему, которую можно найти в комплекте с конструкцией.
Электросхема подключения тягово-сцепного устройства
После подключения проводов каждый из них нужно качественно заизолировать. Далее монтируем фаркоп путем пропускания его штырей в отверстия в кузове авто. После этого необходимо проверить надежность крепления. Для этого водителю нужно проехаться несколько метров по бездорожью. На новых моделях Лада Калина седан установлены специальные датчики, которые определяют неисправность тягово-сцепного устройства. Если на вашей Ладе такого датчика нет, то стоит приобрести парктроник Aviline, который известит вас о поломке фаркопа.
Советы по выбору фаркопа
Что касается данных, имеющих отношение к прицепам, хэтчбек «Калина-2» от универсала не отличается:
- Полная масса буксируемых устройств, не оборудованных тормозами, не должна превышать 450 кг;
- Максимальная масса прицепа, если он снабжён системой тормозов, может равняться 900 кг.
Исходя из этих цифр, нужно выбирать новый фаркоп. Для большинства устройств, представленных на рынке и подходящих для «Калины-2», паспортное значение равно 900 кг. Здесь речь идёт о тяговой нагрузке, то есть об усилии, приложенном в плоскости горизонта. Есть ещё один важный параметр – нагрузка на шар. Обычно для устройств, выдерживающих 1000 кг тяговой нагрузки, значение нагрузки на шар равно 75 кг. Сила, с которой прицеп может давить на фаркоп, является ограниченной, а 75 кг – это примерно 750 Ньютон.
Допустим, подсоединить прицеп к авто будет под силу одному человеку. В этом случае, вертикальная нагрузка вряд ли может превосходить 50 кг. Вывод: не нужно покупать сцепное оборудование, если оно не рассчитано даже на указанную нагрузку (50 кг).
Часто задают вопрос, какая именно категория прав нужна, чтобы управлять автомобилем с прицепом. Масса универсала равна 950 кг, а прицеп, как сказано выше, может весить не больше. Плюс к этому, масса «сцепки» не будет превышать 3,6 т. Всё вместе это повлечёт следующее: водителю, управляющему подобной «сцепкой», достаточно располагать правами категории B. Что верно, даже если прицеп весит 900 кг.
Требуемые документы
После постановки переделанной машины на учет, автомобилист получает ряд документов, которые ему нужно иметь при себе, для подтверждения законности установки ТСУ:
Сертификат соответствия на фаркоп.
Внесение изменений согласовывают в госавтоинспекции. После успешной регистрации в ГИБДД, водитель получает свидетельство о постановке измененного ТС на учет.
- Акт выполненных работ.
- Паспорт на тяговое дополнительное оборудование, с пометкой от автосервиса, в котором проходила установка.
Также в бардачке должны находиться водительские права, документы на машину и ПТС, в него заносятся пометки о пройденных техосмотрах.
Комплектация фаркопа для Лады Калина универсал
В наше время подобные изделия, которые можно приобрести в специализированных магазинах, относятся к виду разборных устройств. Данный вариант имеет ряд преимущество перед конкурентами, а именно:
- легкая транспортировка;
- простой монтаж;
- удобное хранение.
В комплект прицепных изделий для хэтчбека входят:
- технический паспорт;
- защитный колпачок;
- крепежные детали;
- провода;
- розетка с семью контактами.
Комплектация фаркопа на Lada Kalina 2 универсал
Важно знать! Подобные детали для Калины универсал приобрести довольно просто, поскольку они продаются практически в каждом автомагазине. Но, модели устройств могут значительно отличаться друг от друга в конструктивном и ценовом плане. Стоимость прицепных изделий находится в диапазоне от 25 до 30 $
Стоимость прицепных изделий находится в диапазоне от 25 до 30 $.
Применение домашних средств
Чтобы добиться улучшения кожного покрытия ног, можно использовать множество способов. Для сухой кожи ног таковыми являются маски, ванночки. Они способны придать коже гладкость и шелковитость, эластичность и красоту.
Особого ухода требует кожа на пальцах ног. Она очень нежная, склонна к сухости, появлению трещинок, мозолей, что сопровождается дискомфортом и болевыми ощущениями. Поможет ванночка с последующим пилингом домашнего приготовления.
Последовательность действий:
1. Нанести состав для пилинга, который подготовлен предварительно (в равных пропорциях смешать мед и сахар).
2. В теплой воде размешать две столовые ложки соли морской.
3. 10 мин. подержать в ней ноги, дать коже размякнуть.
4. Протереть мягкой салфеткой, очистить от ороговевших образований пемзой.
5. Ополоснуть теплой водой.
Монтаж устройства на хэтчбэк
Крепление фаркопа на хэтчбэк – более сложное, поскольку кузов не предназначен для его применения.
Перед тем, как приступить к креплению деталей, их нужно протереть от пыли и жира. После нанесения разметки начинается процесс крепления:
- просверливаются отверстия для крепежных элементов (потребуется не менее пяти специальных отверстий);
- детали обрабатываются веществом против коррозии;
- при помощи болтов и саморезов производится монтаж розетки с контактами;
- розетка подключается согласно инструкции;
- выполняется подключение проводов.
Иногда могут потребоваться работы по съему бампера.
Подключение электрики
Розетка фаркопа крепится с применением специального кронштейна. Сам кронштейн закрепляется при помощи саморезов и болтов. Проводка Лады Калины предусматривает штатный комплект. В этот комплект входят жгуты для подключения розетки. Провода имеют разные цвета. Благодаря этому фонари подключаются без ошибок. Оборудование продается вместе с электросхемой, на которой отмечено, как подключать провода.
Для обоих вариантов Лады Калины имеется одинаковое количество контактов и проводов. Для проводов предусмотрено наличие штатного места и разъемов. Если изоляция проводов была нарушена, необходимо их изолировать самостоятельно.
Отверстия для проводов имеют заглушки. На современных авто монтированы датчики, контролирующие рабочее состояние фаркопа. Купить датчики можно отдельно, если стандартная конструкция машины их не имеет.
Фаркоп на Ладу Калину
Как установить фаркоп на Калину? Многие владельцы автомашин слышали об этих тягово-сцепных изделиях. Однако не все знают, зачем они нужны. А между тем это то устройство, которое обеспечивает сцепку прицепа с автомобилем.
Установка фаркопа на Калину хэтчбек имеет свои особенности. Как известно, багажник автомашины не предназначен для перевозки тяжелых грузов. Сегодня существует три основных вида рассматриваемых изделий: съемный, сварной и фланцевый. Сварной имеет надежную конструкцию, однако снять его нельзя. Для того чтобы подобрать изделие, следует учитывать марку машины.
Выбор устройства на Калину в кузове универсал
На универсал с тяглово-сцепным механизмом подходят далеко не все устройства, которые предназначаются для универсала первого поколения. Подбор осуществить несложно, однако нужно при этом учесть, что существует три модификации Калины. Установка фаркопа на Калину хэтчбек необходима. Для хэтчбека ВАЗ 1119 можно использовать устройство, которое подходит для автомобиля универсал второго поколения.
Устройства, которые подходят для Лады Гранты, подойдут и для второй модели. Понятно, что без установки фаркопа на Калину универсал пользоваться прицепом не получится. Объем багажника автомобиля составляет 235 л. Даже если сложить сиденья, то перевезти, например, холодильник не получится. Поэтому использование прицепа становится необходимым, особенно если большая семья пользуется автомобилем для поездок на дачу.
Что входит в комплект фаркопа на Калину универсал? Сегодня устройства, которые предлагаются в автомагазинах, относятся к разборному типу. Такой вариант имеет преимущество в том, что его удобно транспортировать, хранить, а также выполнять монтаж. В комплект входят:
- розетка, которая имеет семь контактов;
- провода для монтажа;
- материалы для крепежа;
- колпачок для защиты;
- технический паспорт.
Приобрести представляемое изделие сегодня несложно. Дело в том, что такая модель автомобиля весьма популярна. Конструкции фаркопа на Калину хэтчбек отличаются по типу и способу крепления. Цена в разных магазинах может варьироваться. В среднем это диапазон от 1700 до 2000 рублей.
Установка фаркопа и монтаж электрического оборудования
Как уже было сказано выше, штатного места для крепления у всех моделей машин нет, поэтому установка начинается с выполнения разметки, а затем сверления отверстий для крепежей. В некоторых случаях установка фаркопа на Калину хэтчбек требует демонтажа заднего бампера машины.
Сложность еще и в том, что установка фаркопа на Калину хэтчбек предполагает разрезание бампера. Для этого прилагается схема и шаблон. После выполнения сверления следует произвести обработку крепежных отверстий при помощи состава для защиты от коррозии.
Не стоит забывать о том, что кроме монтажа крепежей необходимо выполнить еще и подключение электрооборудования фаркопа на Калину универсал, представленного штепсельной розеткой. Также в комплект входят и провода, которые предназначены для выполнения подключения к электрической схеме автомашины.
Для установки розетки на авто хэтчбек используется специальный кронштейн, на котором она будет крепиться. Для этого потребуются болты или саморезы. Для ее подключения используются специальные провода, которыми оснащен задний жгут проводки машины. Каждый провод имеет определенный цвет, они предназначены для подключения к определенному фонарю.
Это также указывается в схеме, которую можно найти в инструкции по эксплуатации автомобиля. Установка фаркопа на Калину универсал потребует пропаять и качественно выполнить изоляцию всех элементов электропроводки. Обычно при установке изделия могут потребоваться другие разъемы, которые исключают возможность скрутки и спайки при подключении модели к электросхеме автомобиля.
Несмотря на то, что производители уверяют вас в существовании стандартных изделий, купить нужный вариант не так-то просто. Можно, конечно, выбрать и съемный экземпляр, однако у различных авто разъемы могут не подходить. Все зависит от вида кузова и возраста транспортного средства. Поэтому в ряде случаев владельцы этих автомобилей предпочитают заказать тягово-сцепное изделие для автомобиля или сделать его своими руками.
Немного об автомобиле
Прежде чем рассказать о том, какие ТСУ можно взять для Гранты, стоит пару слов сказать про саму машину.
Как ни странно, но Гранта завоевала огромную популярность на российском рынке. Во многом за счет того, сколько стоит такой автомобиль.
Модель Lada Granta является сравнительной новинкой для АвтоВАЗа. Автомобиль впервые появился только в 2011 году. Проблема лишь в том, что сейчас уже не 2021 и даже не 2021 год. А за это время никаких доработок или глобальных изменений не произошло. Машина какой была почти 10 лет назад, в таком виде и продается до сих пор. Хотя стоит быть справедливым и сказать, что в 2013 году АвтоВАЗ порадовал условной новинкой в виде кузова лифтбек. В итоге на выбор покупателям предлагается лифтбэк, седан и универсал. А 2021 год познакомил нас с рестайлинговой версией. Увы, ничего существенного.
Зато появилась Кросс версия. Фактически это немного поднятая Гранта с кроссоверной внешностью, но начинкой классической легковой версии.
Не могу сказать, что это плохая машина. Своих денег она точно стоит. И альтернатив особо нет. Потому и популярность Гранты запредельная.
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Внешний вид розетки на 15 пин
Таблица согласования 15 контактного разъема.
| Номер пина | Окраска | Функция |
| 1 | Желтая | Поворотник левого борта |
| 2 | Зеленая | Поворотник правого борта |
| 3 | Голубая | ПТФ |
| 4 | Белая | Земля |
| 5 | Черная | Габаритные огни с левой стороны |
| 6 | Коричневая | Габаритные огни с правой стороны |
| 7 | Красная | Управление стоп-сигналами |
| 8 | Розовая | Сигнал заднего хода |
| 9 | Оранжевая | +24 V |
| 10 | Серая | Передача аварийного сигнала от датчиков, установленных на тормозные колодки |
| 11 | Бело-черная | Сигнал с датчиков давления пружинных тормозов |
| 12 | Бело-голубая | Управление механизмом подъема моста |
| 13 | Бело-красная | обмен информационными сигналами |
| 14 | Бело-зеленая | CAN-H |
| 15 | Бело-коричневая | CAN-L |
Фаркоп на Ладу Калину хэтчбек, седан или универсал: как установить, чертёж
В качестве прицепного устройства служит специализированное изделие, позволяющее надежно удерживать прицеп, необходимый для транспортировки различных грузов. Сегодня никто не будет спорить о практичности отечественной бюджетной модели Лада Калина. Для повышения этого качества многие владельцы устанавливают фаркоп. Это устройство вполне можно смонтировать на автомобиль самостоятельно и не обязательно склоняться к услугам сервисов.
В данном материале мы подробно рассмотрим особенности выбора сцепного устройства и моменты, связанные с его правильной установкой. Как происходит правильно установка фаркопа, а также приведем чертеж.
Виды изделий
Сегодня некоторые водители умудряются перевозить в отечественных малолитражных моделях «ВАЗ» тяжелые поклажи, однако заметьте, что багажники таких авто не совсем приспособлены к транспортировке грузов данного характера. Также не слишком «спасает» ситуацию сложенная спинка заднего посадочного ряда. Для транспортирования весьма крупных предметов отличным решением будет применение прицепа. Для этой цели и служит фаркоп. Если учесть, что объем багажного раздела в Лада Калина равен скромным 235 литрам, то выбор сцепного устройства будет весьма эффективным решением.
Сегодня рынок способен предложить своему покупателю три варианта фаркопа:
Как выбрать фаркоп?
Этот процесс подразумевает индивидуальный подход, поскольку конструкций изделия много и они варьируют в зависимости от кузовного исполнения и поколения Лада Калина. Так, к примеру, фаркоп для первой генерации седана может не подойти к универсалу во втором поколении. Заметим, что для универсала Лада Калина в этом же поколении вполне подходит сцепное устройство, предназначенное для родственной модели Гранта.
Если учитывать указанный аспект, то в остальном выбор не способен доставить сложностей будущему владельцу изделия.
Воздушный фильтр Лада Гранта
Замена топливного фильтра Лада Гранта
Комплектация изделия для универсальной версии
Сегодня рассматриваемое нами устройство относится к категории разборных конструкций. Приобрести его возможно в специализированной торговой сети. Такой вариант наделен неоспоримыми преимуществами по сравнению со своими конкурентами. В числе положительных моментов отмечаем:
Комплект поставки заключает в себе такой перечень компонентов:
Как установить и подключить сцепное устройство?
Перед детальным обзором всех значимых моментов, связанных с монтажом и электрической коммутацией фаркопа скажем, что для универсальной версии Лада Калина, а также хэтчбека, производитель не предусмотрел возможности комплектования штатным сцепным устройством. Это означает, что для установки «неродного» изделия потребуется обладание достаточными навыками и знаниями. Если вас начинают посещать сомнения в успехе такой благородной операции, как установка фаркопа, то смело направляйтесь к сервисным мастерам.
Когда владелец полон мужества и в ответе за свой фаркоп, тогда можно приступать к самостоятельному монтажу. Установка фаркопа не станет для вас сложным делом, главное следовать прилагаемой к устройству инструкции и изучить чертеж.
Подведем итоги
Не доверяйте производителям сцепных изделий, которые утверждают, что существует штатное устройство, оптимально подходящее к любому кузовному исполнению LADA Kalina. В действительности ситуация может быть противоположной и при монтаже бесспорно возникнут сложности. Обезопасьте себя изначальным выбором устройства, подходящего именно к модификации вашего авто.
Источник
