Подключение проводки фаркопа renault arkana

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. 12 В постоянно;
10. 12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Сейчас читают: Ремонт Renault Logan : Коробка передач

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;

• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.

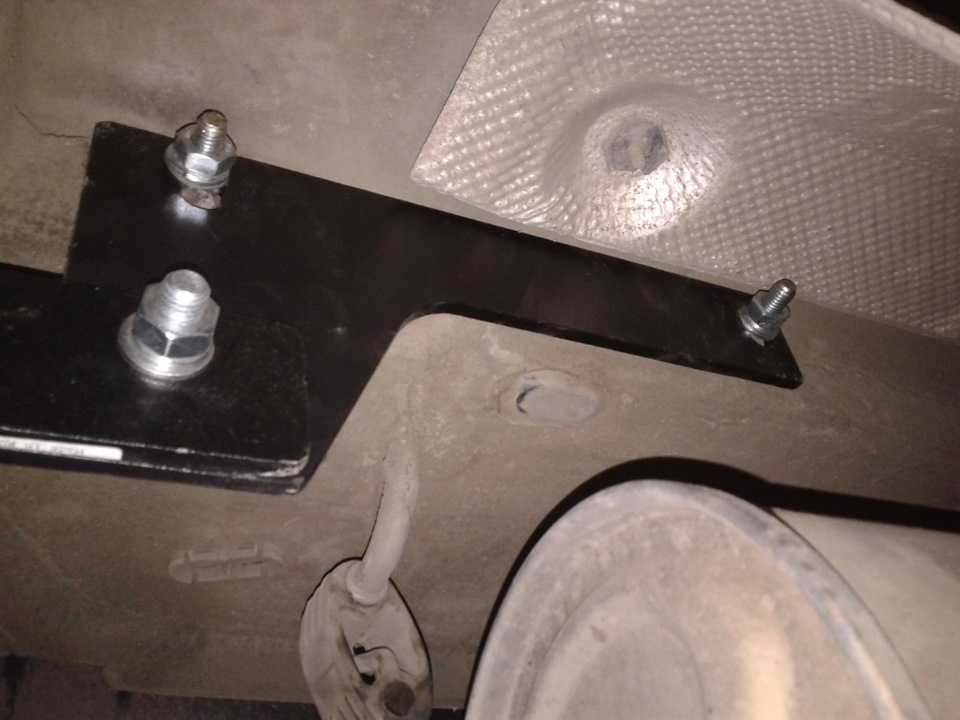

4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

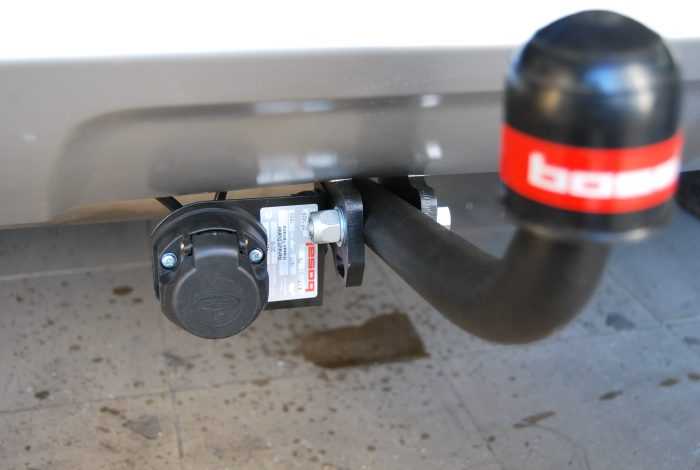

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Чертежи фаркопа на Рено Логан

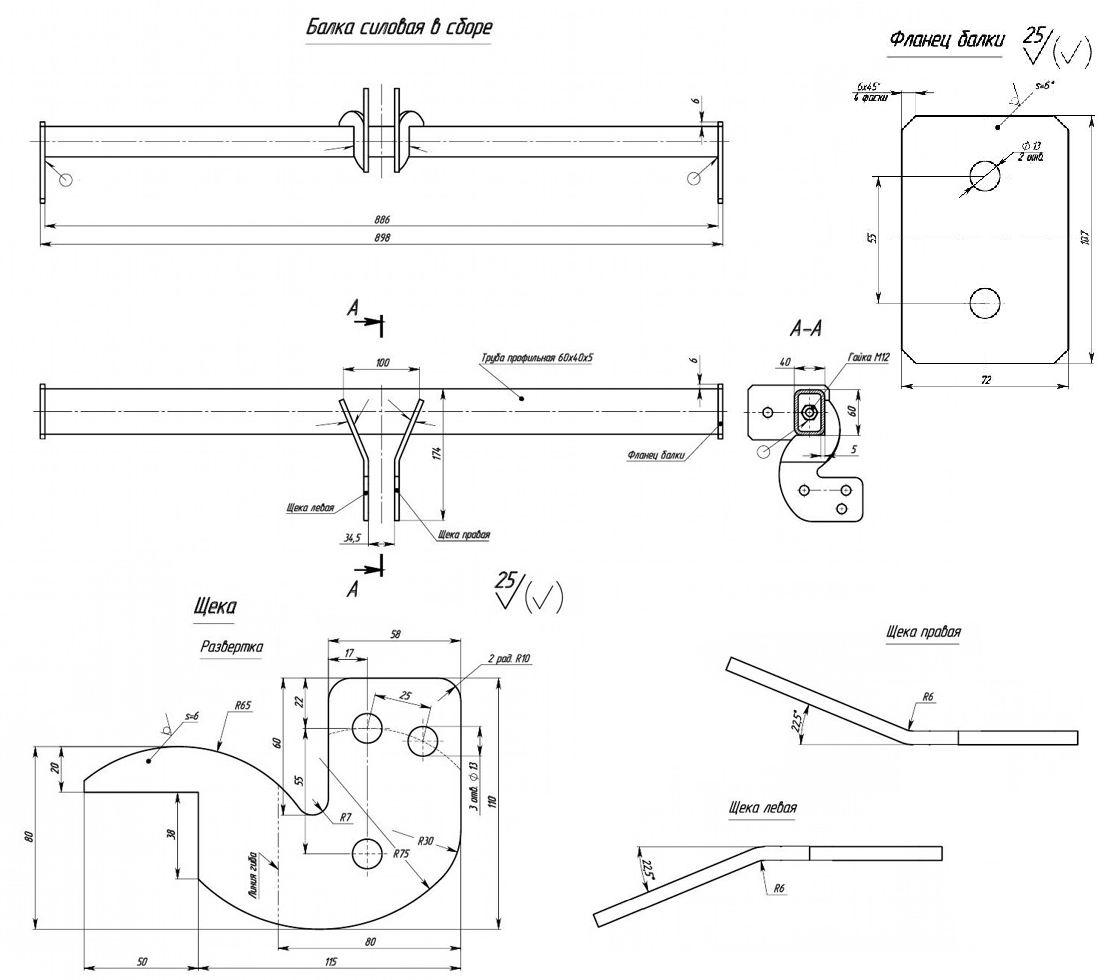

Итак, смотрите на картинки ниже – это и есть те самые чертежи по которым можно изготовить фаркоп на Рено Логан своими руками.

Первый чертеж – это силовая балка, то, что передает усилия с крюка на несущий кузов автомобиля.

Кронштейн боковой – это соединяющая деталь силовой балки и корпуса автомобиля Рено Логан.

Крюк. За него будет цепляться прицеп. Крюк изготавливается из трубы с приваренным к ней шаром, для изгибания необходимо воспользоваться трубогибом.

Фланец. Одна из деталей силовой балки.

Щека. Помогает в креплении крюка к силовой балке.

Как видите – никаких дефицитных деталей и сложных мест, любой умеющий пользоваться сваркой может изготовить такой самодельный фаркоп.

Конечно, если у вас нет желания рукодельничать, то можно взять и готовый фаркоп.

После того, как вы приобрели или изготовили фаркоп своими руками, его необходимо установить на автомобиль.

Я не буду описывать установку, лучше посмотрите как установить фаркоп на Рено Логан на видео.

Как видите – тут тоже нет никаких заморочек, все делается достаточно просто и не требует специального инструмента.

Антон комментирует:

Ну если сильно хочется, то конечно можно и на Логан фаркоп ставить.
Вопрос только в том, что эти фаркопы на не рамных машинах разбивают кузов.

Антон комментирует:

Все же фаркоп лучше ставить на рамную машину.
Иначе резким рывком можно порвать кузов машины пополам. Поищите на ютубе ролики как рвут машины при выдергивании.

alin3000 комментирует:

Подскажите пожалуйста. Где можно взять чертеж по которому можно изготовить фаркоп?
спасибо

Тягово-сцепное устройство, которое применяется для буксирования лёгких прицепов автомобилем, называется фаркоп. Это приспособление является модельным, поэтому прежде чем приобретать фаркоп на Рено Логан, следует точно знать, какая именно модель нужна вам.

Большинство владельцев Рено Логан вынуждены самостоятельно устанавливать эту деталь.

Особенности крепления фаркопа

Пусть узел фаркопа состоит из балки с кронштейнами. Тогда:

1. В кузове готовят четыре отверстия под винты;
2. Кронштейны закрепляют на кузове, используя сборку из винта М10, шайбы, втулки, второй шайбы и гайки. Ни одну из гаек пока не затягивают!
3. Балку крепят к кронштейнам – обычно используются болты М12;
4. Выполняют затяжку гаек на кронштейнах (усилие 40-50 Н*м). Балку фаркопа, если речь идёт о версии 4WD, при этом нужно тянуть назад.

Перед шагом 2 резьбу всех винтов надо смазать литолом или циатимом.

Все гайки, которые идут в комплекте, могут быть самоконтрящимися. Их закручивают один раз! Понадобится рожковый ключ: «на 17» (винт или гайка М10), «на 19» (М12).

Монтаж «по шагам»

1. В багажном отделении находим пластиковые заглушки на лонжеронах, снимаем их. С правой стороны для этого открываем лючок. Затем отвёрткой находим противоположные отверстия в днище и снимаем защитную плёнку.

   Люк и две заглушки

2. Дальше монтаж фаркопа на Рено Дастер проводится по штатной инструкции: нужно установить винты, а смазку можно наносить «с улицы».

   Каждый винт устанавливают с втулкой

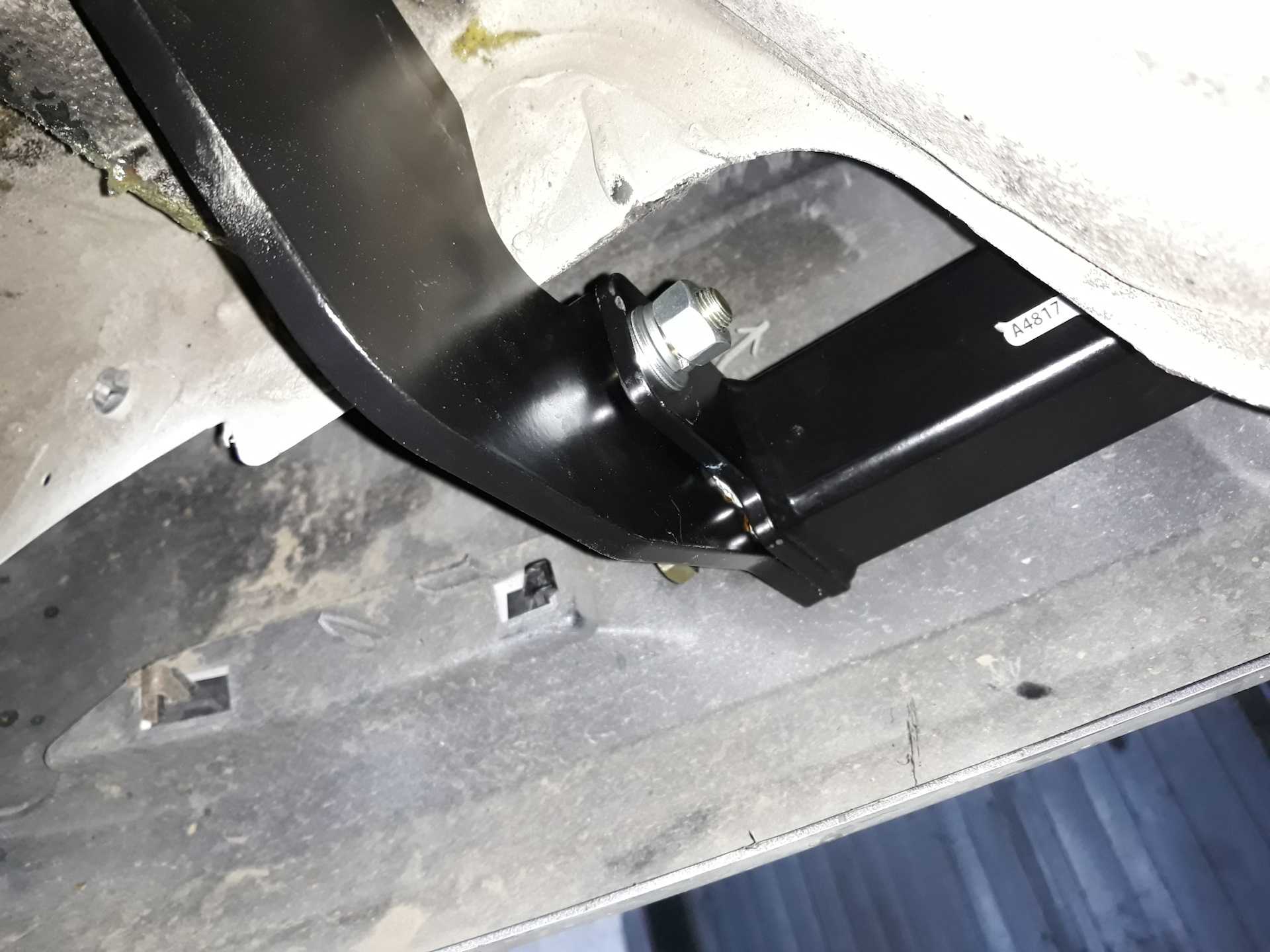

3. Устанавливают кронштейны, проводят монтаж балки. Крепёжные гайки сразу не затягивают.

   Гайки М10 завёрнуты не полностью

4. Когда все «штатные» элементы смонтированы, выполняют следующее: балку желательно тянуть назад, при этом надо зажимать гайки. В последнюю очередь затягивают гайки на кронштейнах (40-50 Н*м). Моментный ключ используют редко, но дозировать усилие умеют не все. Выбор оставим владельцу.

Подробнее о подключении фаркопа к электрике автомобиля: подключение электрики (электропроводки) фаркопа на Рено Дастер и схема розетки.

Типичные ошибки

• Забыли о циатиме и литоле;
• Нарушили очерёдность затяжки (сначала М10, затем М12 – неправильно);
• Балку не тянули назад;
• Всё сделали по инструкции, но затягивая гайки М10, к балке не прилагали никаких усилий. Для версии 4WD такой вариант будет недопустимым.

Виды ТСУ для Рено Логан

Фаркоп состоит из следующих частей:

1. Несущей балки с боковыми кронштейнами. Прикручивается к силовым элементам кузова автомобиля (лонжеронам).
2. Сцепного шарового узла или СШУ (крюка с шаром). Крепится к балке, служит для фиксации сцепной головки на дышле прицепа.

ТСУ делятся на виды в зависимости от того, каким способом эти части соединены. Для Рено Логан выпускают только 3 варианта:

1. Условно съемные;
2. Быстросъемные горизонтальные;
3. Под американский квадрат.

Сварные ТСУ и условно съемные фланцевые для этой модели авто не изготавливают.

Съемный фаркоп стоит дороже условно съемного. Но он крайне удобен для тех, кому часто приходится устанавливать и демонтировать устройство.

В условно съемном варианте крюк с шаром прикручивают и откручивают гаечными ключами. Приходится возиться немного дольше, поэтому такие ТСУ приобретают те, кто занимается установкой/демонтажом относительно редко.

Особенности установки

Теперь поговорим о том, как установить тягово-сцепное устройство своими руками. Ничего особо сложного в этой процедуре нет. Логан отлично адаптирован под монтаж фаркопа. Наибольшую сложность для неопытного автовладельца будет представлять проводка и электрика.

Но имея под рукой необходимые чертежи с размерами, заводские схемы и инструкции, работа пройдет весе ло, быстро и завершится приятной усталостью.

Предположим, что у вас есть Рено Логан 2014 года выпуска, то есть новое поколение. И вы выбрали себе подходящий фаркоп со всеми комплектующими, которые идут вместе с ТСУ при покупке. Остается загнать машину на яму, собрать набор отверток и ключей, и приступить к работе.

Фото и видео материалы вам в помощь. Предлагаю рассмотреть поэтапно особенности самостоятельного монтажа тягово-сцепного устройства на Логан.

• Прочитайте инструкцию производителя фаркопа, возьмите заводскую схему и держите ее всегда перед глазами, чтобы можно было отслеживать правильность проводимых операций;
• Очистите багажник от всего лишнего. Бардак вам там не нужен. А для его устранения всего можно выбрать органайзер. О них я уже писать ;
• Снимите подвесы вашего глушителя примерно от середины авто, включая крепежи у самого выхлопа. Может потребоваться смазка для демонтажа прикипевших элементов;
• Отсоедините глушитель. Полностью снимать его не нужно. Просто оставьте на задней балке;

• На лонжеронах внутри багажника должны быть технологические отверстия. В Рено их специально предусмотрели. Вытащите оттуда заглушки плоской отверткой;
• В лонжероне есть отверстия, закрытые защитной пленкой. Крестовой отверткой надавите на них. Пленку порвали. С противоположной стороны делается аналогичная процедура;

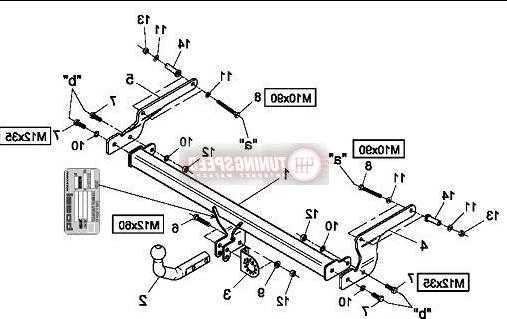

• Соберите свой купленный фаркоп согласно схеме производителя. Сборка начинается с боковых пластин. Пока не затягивайте все болты слишком сильно;
• Выберите оптимальную позицию для сцепного шара. Он обязательно ставится так, чтобы оказался параллельно продольной оси автомобиля;
• Теперь наступила очередь монтировать буксировочный крюк. Здесь тоже ничего сложного;
• Далее устанавливается площадка, необходимая для розетки фаркопа;

• Пройдитесь по всей конструкции своим орлиным взглядом. Если все ровно, тогда смело затягивайте болты;
• Возвращайте свой глушитель на место;
• Отключите минусовую клемму с аккумулятора, поскольку пора устанавливать электрическую составляющую;
• Для этого убирается запаска, а под обшивкой находится отверстие для проводов. Его закрывают пластиковой заглушкой;
• Шлейф подключите через штепсельную розетку к соединительным клеммам в багажнике. Здесь все делайте согласно схеме проводки вашей машины. Перепутав провода, вы рискуете столкнуться с коротким замыканием, и не только;

• Зафиксировав контакты на колодке с клеммами, подключите ее к бортовой сети, следуя определенной последовательности;
• Не забывайте про блок согласования для ТСУ для новых версий Логана, иначе бортовой компьютер будет выдавать постоянные ошибки, и вы не сможете управлять световым оборудованием прицепа.

Вообще в комплекте к каждому ТСУ идет подробная и понятная инструкция. Универсальных руководств по подключению, как таковых, не существует.

Не смотря на то, что в магазинах продаются фаркопы на любую машину, сделать фаркоп своими руками гораздо проще, быстрее и дешевле, чем дожидаться доставки, а потом посещать автомастерскую для его установки.

Само изготовление фаркопа дело не сложное, главное уметь пользоваться болгаркой и сваркой.

Посмотрите на сборочный чертеж самодельного фаркопа на Рено Логан, согласитесь – его не трудно сделать своими руками!

Для изготовления потребуются чертежи.

Об основных особенностях и советы по подключению

Как подключить розетку фаркопа? При монтаже электрической проводки машины следует использовать многожильные проводники из медного сплава. Хорошим вариантом будет применение проводников, в которых медная жила будет с сечением от1,5 кв. мм. Проводники должны быть с двойной изоляцией.

Выполнив монтаж прицепного механизма по выбранному способу подключения, необходимо провести проверку работоспособности световых устройств и выполнить защиту внутренних элементов электрических устройств от влаги. Следует использовать смазки графитовую или силиконовую, оказывающие противодействие окислению контактов.

К советам по эксплуатации электрики прицепного механизма относится:

• следует предотвращать возможность перегрузок в сети, при пользовании бытовыми приборами, способные вызвать возгорание;
• периодически проверять в прицепе электропроводку и элементы, перед каждым выездом, хотя бы внешне вилка прицепа должна быть надёжно закреплена и защищена от внешних воздействий среды;
• перед каждым сезоном проверять качество электрических соединений вне салона автомобиля и прицепного механизма, производите защиту контактных зон и разъемов смазками и другими средствами;
• не допускать болтающихся проводов, обязательно закреплять их к элементам конструкции с помощью пластмассовых хомутов, по возможности, переоборудуйте прицеп на влагонепроницаемые светодиодные приборы.

Сейчас читают: Renault Logan 2 масло для двигателя: сколько и какое нужно заливать

Если есть сомнения в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают подключение проводки фаркопа все согласно всем требованиям монтажа и подключения дополнительных устройств.

При подключении розетки прицепного механизма машины можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные специалисты знают тонкости коммутации, и вероятные возможности проявляющиеся только при эксплуатации транспорта. Неправильный монтаж проводников может привести к выходу из строя световых приборов.

Подключение электророзетки на машине с 2004 по 2014 г.в.

Розетку подключают к бортовой сети машины параллельно. Для этого делают следующее:

1. Отсоединяют клеммы от аккумулятора (техника безопасности).
2. Изучают схему, предоставленную производителем.
3. Крепят розетку к кронштейну.
4. Находят в днище багажника отверстие и вырезают из него заглушку.
5. Протягивают в отверстие шлейф проводов от розетки.
6. Открывают доступ к колодке жгута правого заднего фонаря автомобиля.
7. Включают габаритные огни и контролькой автоэлектрика отыскивают питающий их провод, помечают его любым удобным способом.
8. Аналогично определяют назначение других проводов и маркируют их.
9. Срезают изоляцию с участков проводов автомобиля и с помощью разъемных опрессовочных гильз подсоединяют к ним соответствующие провода от розетки (нужно руководствоваться схемой).
10. Открывают доступ к жгуту проводов левого заднего фонаря автомобиля.
11. Соединяют провод розетки для левого поворотника с соответствующим проводом левого фонаря.
12. Проверяют правильность монтажа: прозванивают цепи мультиметром на предмет разрывов и коротких замыканий.
13. Снова подсоединяют клеммы к аккумулятору.
14. Проверяют работу светотехники автомобиля.
15. Закрывают доступ к жгутам задних фонарей.

Встречаются рекомендации соединять провода с помощью прокалывающих зажимов (клипс) типа ОВ. Опытные мастера не советуют этого делать: в месте прокола металлическая жила быстро гниет. Также есть риск ее разрыва при монтаже клипсы.

Фаркоп на Рено Логан – установка и подключение + Видео | TuningKod

Подключение электрики фаркопа Часть 3.

Но муфта здесь используется одна — та, которая установлена в правый угол. С левой стороны вообще можно взять только два сигнала.

Если распиновка отличается, лучше не мудрить и купить переходник. Термозащиту можно возвращать на место, механическая часть установки фаркопа на этом завершена. Этот элемент должен находиться только вдоль продольной оси машины.

Пиво, желательно с рыбой.

Подключение электрики фаркопа Часть 3.

Сцепной шарик крепим к кронштейнам. Можно возвращать на место термозащиту, запасное колесо и глушитель. Остается установить сцепной шар Электроработы Подключение электрической части к основной электропроводке машины несколько сложнее.

Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней.

Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки. Снимаем глушитель с резинки. Хотя кому как удобнее.

Снимаем фары, для того чтобы сделать электро проводку: Теперь вернемся к подключению электрики. В описании есть ну очень интересные моменты. С левой стороны вообще можно взять только два сигнала.

И тогда схема выглядит просто рис. Вариант для 7-ми контактов Упрощённый вариант для 7-ми контактов Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 рис.

Шнур с клеммы 6Л тогда не используется. На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. Отвёртка легко и аккуратно прорывает защитную плёнку.

По своему опыту знаю, что розетка нужна только в момент перевозки прицепа.

Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах: Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.

Зафиксируйте контакты в клеммной колодке и подсоедините к штатной бортовой сети в правильной последовательности правый фонарь, задний ход, габаритные огни и т. Стоит отметить, что инструкция в комплекте достаточно подробная и понятная, поэтому проблем с подключением возникнуть не должно даже у автолюбителя-новичка.

Если вы не разбираетесь в электрике или не понимаете электрические схемы, лучше подключить розетку в сервисе, такая процедура стоит не дороже рублей. Вам все еще кажется что диагностика авто это сложно?

Подключение электрики Некоторые автовладельцы предпочитают использовать розетку только в момент непосредственной транспортировки прицепа.

Перед подключением розетки фаркопа отключите АКБ автомобиля.

Процесс подключения

Проходит в несколько этапов:

• для начала необходимо загнать автомобиль на смотровую яму;
• далее под передние колеса необходимо подставить дополнительные опоры (это необходимо для придания автомобилю необходимой устойчивости);
• далее преступить к монтажу поперечной балки, как основы всей конструкции: балка крепится к кузову посредством специальных отверстий, с помощью болтов;
• далее необходимо на балку установить пластины крепления и шайбы с гайками для последующего закрепления;
• потом происходит регулировка шара для сцепления, его положение должно соответствовать продольной оси автомобиля;
• затем монтажу подлежит буксирный крюк на предустановленные кронштейны;
• после завершения механической части монтажа конструкции необходимо, руководствуясь схемой, подключить элемент к автомобилю;
• для этого необходимо отключить аккумулятор автомобиля;
• через специальное отверстие в багажнике необходимо провести электрические провода и подключить фаркоп к штатной бортовой сети.
