Фаркоп для джипов квадрат

Зачем вешают ведерко

Ведро на фаркоп – одно из распространенных украшений, которые вешают на крюк ТСУ. Помимо эстетической функции, ведерко играет и практическую роль.

Водители большегрузных автомобилей изначально вешали ведро чтобы иметь возможность быстро охладить мотор автомобиля. Это было связано с низким качеством охлаждающей жидкости. В случае закипания двигателя водитель снимал ведро, наполнял его водой и охлаждал силовой агрегат.

Возить ведро в салоне или кузове было непрактично. Во-первых, оно занимало полезное салонное пространство, во-вторых, водителю требовалось больше времени, чтобы достать ведро. Мотор при закипании охлаждали водой вплоть до начала 1990-х годов. В настоящее время эта необходимость отпала, так как стали производить качественные охлаждающие жидкости.

Сегодня, если водитель легкового автомобиля повесил небольшое ведро на машину, это нередко означает, что раньше он работал дальнобойщиком. Однако для многих водителей маленькое ведерко на фаркопе значит символ удачи.

Еще одна версия наличия ведра –дань традициям. В доавтомобильную эпоху ведро вешали на телегу сзади для того, чтобы напоить и накормить коня. Сегодня практическая необходимость в наличии ведра отпала. Ведерки, которые можно увидеть на шаре фаркопа, имеют небольшую емкость, и для охлаждения мотора водой из такой тары потребуется повторить процедуру несколько раз.

Рекомендации по выбору

Если вы решили купить себе американское тягово-сцепное устройство, вам потребуется собрать определенную информацию. Без нее не удастся сделать верный выбор.

К перечню обязательной информации относится:

• все данные о вашем авто (производитель, модель, год выпуска);
• предельный вес перевозимого груза (это относится к характеристикам самого автомобиля, сколько он может тянуть за собой);
• тип используемого автоприцепа и размер используемого на нем сцепного устройства;
• полная масса снаряженного автоприцепа;
• показатели вертикальной нагрузки на шар, которая производится автоприцепом.

Уже с этими данными вы сможете приобрести подходящее ТСУ и установить его на автомобиль своими руками, чтобы между ним и вашим прицепом не возникало конфликтов.

Важные особенности эксплуатации

Пока фаркопы под квадрат в России не завоевали огромную популярность. Это обусловлено тем, что есть определенные преграды, препятствующие нормальной эксплуатации подобных ТСУ у нас.

Здесь есть несколько главных моментов, мешающих автовладельцу в России купить и эксплуатировать автомобиль с прицепом, используя американский вариант тягово-сцепного устройства.

• Рамы на американских ТСУ ориентированы под автомобили местных автопроизводителей. Потому посадочные места у них порой значительно отличаются от аналогов, созданных для американского рынка. То есть автомобили одинаковой марки, модели и года выпуска для европейского (или российского) и американского рынка имеют разные конструкции рам;
• Сцепной шар, выпускаемый в США, имеет свои стандартизированные размеры. Среди них только один вариант приближен к российским (европейским) 50 миллиметрам. Это шары на 50,8 мм. Разница небольшая, но установка все равно усложняется необходимостью прикладывать большое усилие для снятия и фиксации шара в сцепном устройстве;
• Электропроводка. Еще одна проблема, которая решается с помощью специальных переходников. Европейские и американские розетки разные, потому без доработки не обойтись.

Многие авто для американского рынка уже с завода оснащаются рамами ТСУ. Перед покупкой проверьте факт наличия рамы. Если она имеется, вам остается только купить кронштейн нужного размера, шар и фиксатор.

45,00

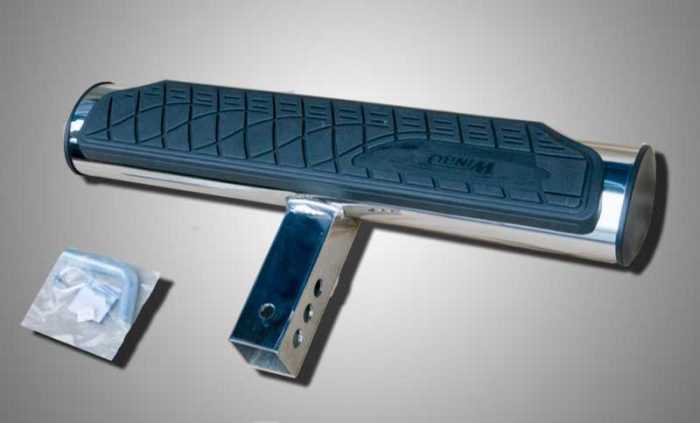

Ступенька подножка

Это не компонент оригинального ТСУ, но хороший аксессуар для внедорожников. Конечно, фаркоп можно использовать под лебедку, если вы собираетесь покорять бездорожье и участвовать в трофи рейдах.

Для обычных более городских кроссоверов и внедорожников часто советуют купить под квадрат специальный аксессуар. Это подножка быстросъемного типа. Ее вставляют в сечение квадрата вместо шара, что позволяет придать задней части вашего авто декоративности и дополнительную защиту.

Ведь когда буксировочная часть не используется на американском ТСУ, ее снимают, укладывают в багажник. Квадрат остается открытым, куда летит всевозможная грязь и мусор. Некоторые ездят с заглушкой, а другие предпочитают купить подножку.

У нас же предпочитают использовать колпачки на фаркопы, чтобы украсить открытый крюк с шаром. Хотя в Европе и США такая практика запрещена, поскольку авто не может ездить с шаром, если не используется прицеп. Их обязательно снимают.

Идеального ничего не бывает

Естественно, что фаркопы для иномарок от разных групп имеют некоторые положительные стороны и отрицательные. Идеального ничего не бывает

Если рассматривать соотношение цены и качества, то следует обратить внимание на фаркоп, который жестко прикреплен к автомобилю. Обычно такие фаркопы либо прикручиваются, либо привариваются

Но недостатком такого фаркопа для иномарок очевиден, это его внешний вид. Если на крупных автомобилях, таких как джипы, данный тип фаркопа смотрится хорошо, то на не большом, каком ни будь малолитражном автомобиле, он будет смотреться, мягко говоря, не уместно и неуклюже.

Из чего состоит американский фаркоп под квадрат?

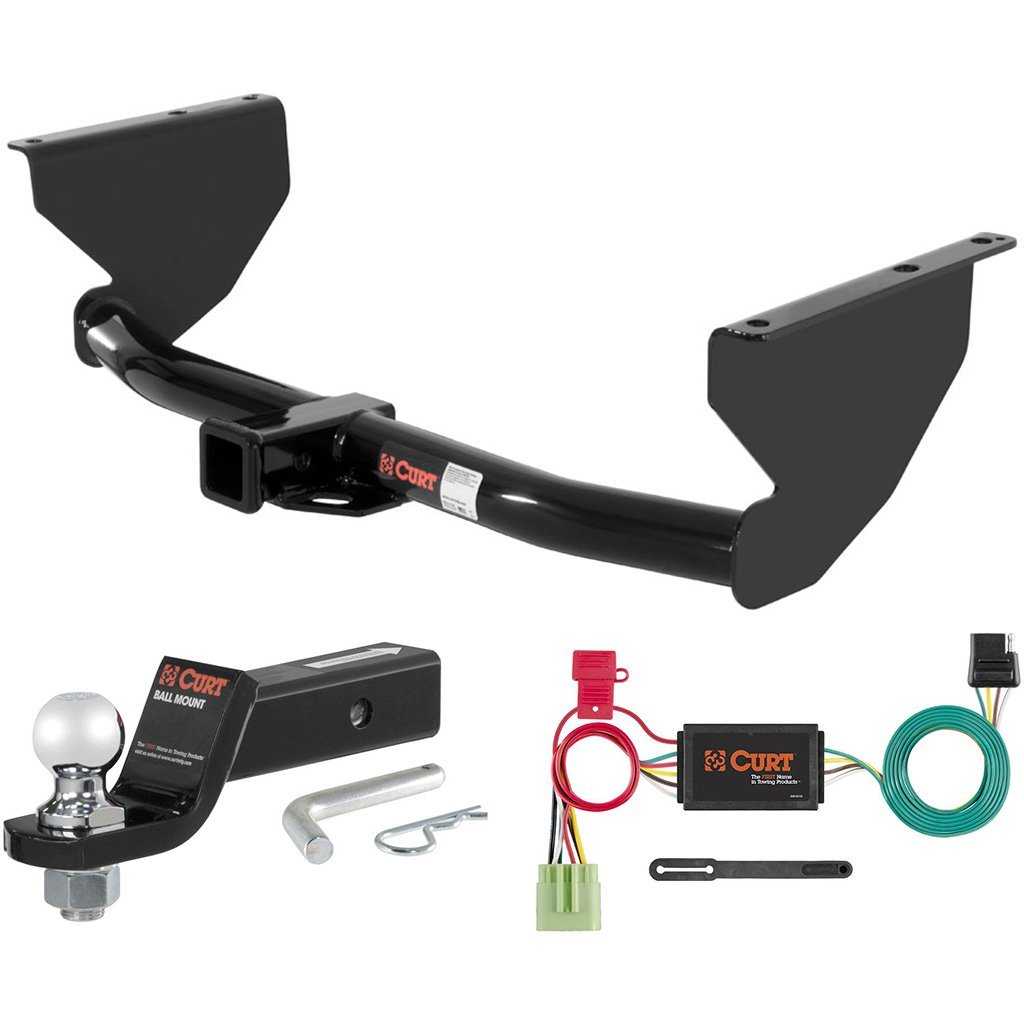

Американский фаркоп под квадрат состоит из четырех частей:

• рама;
• кронштейн;
• сцепной шар;
• переходники.

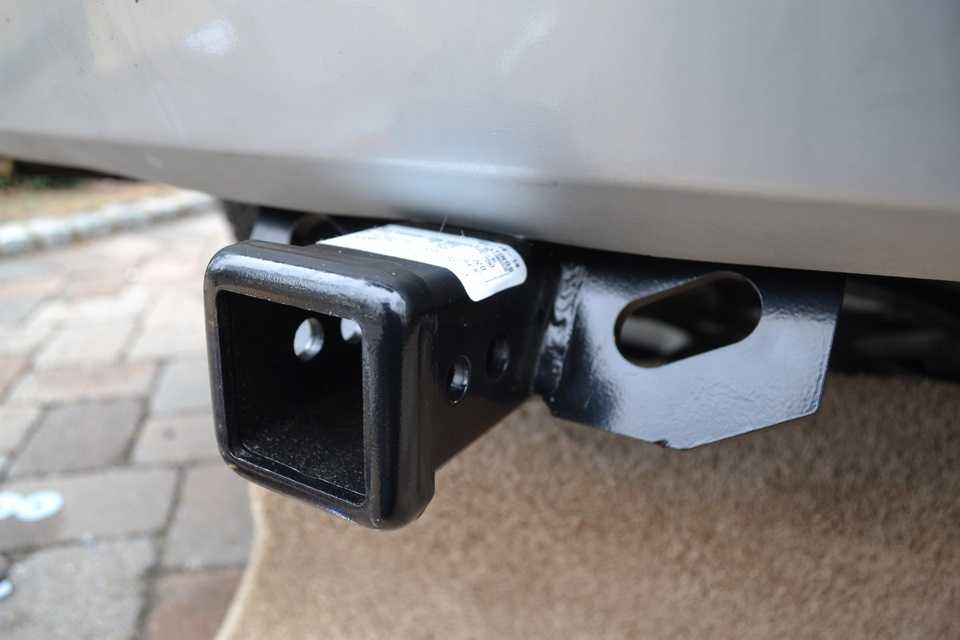

В американских изделиях рама практически всегда одинакова, отличие состоит в допустимых нагрузках. Если неправильно подобрать модель, то установка фаркопа затянется надолго. Кроме того мастеру придется дополнительно поработать дрелью.

В результате установки рама должна быть спрятана в заднем бампере. Выход рамы – это квадрат со сквозным отверстием. При правильном монтаже, если снимаются остальные части фаркопа, раму практически не видно. Неправильные размеры фаркопа заставят подрезать или совсем снять бампер.

Кронштейн под американский фаркоп — цены и характеристики

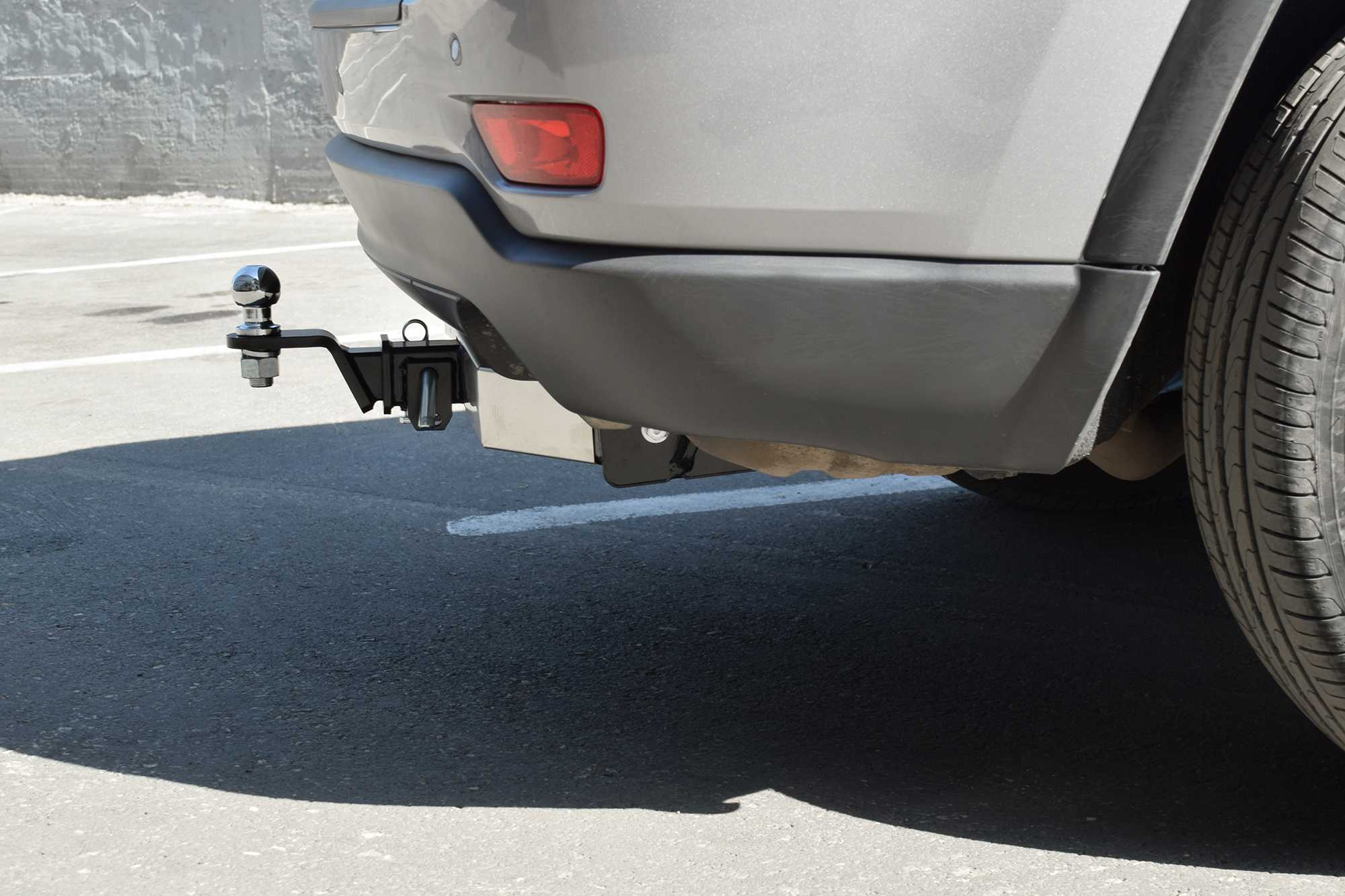

Кронштейн является вторым элементом изделия. Он может иметь различия по допустимому весу прицепного устройства. Другие параметры у всех кронштейнов идентичные. Крепится элемент при помощи фиксатора, который может быть оборудован блокировочным замком.

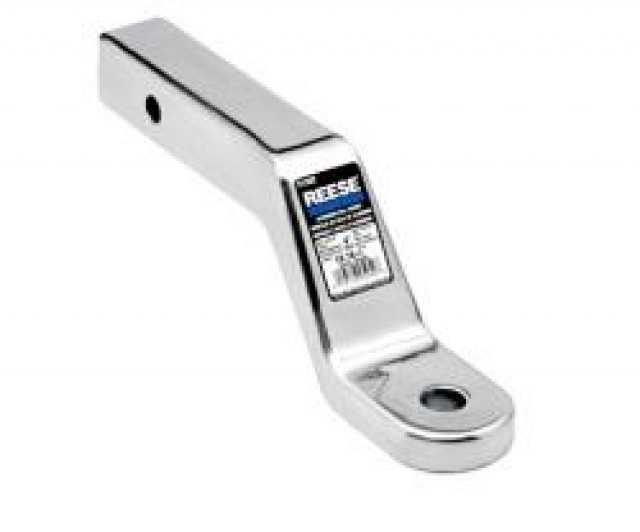

Кронштейн Reese для фаркопа под квадратное отверстие 50х50, понижение 70 мм	Кронштейн «Curt» для фаркопа под квадратное отверстие 50х50, понижение 50 мм, БЕЗ ФИКСАТОРА	Кронштейн Reese хромированный для фаркопа под квадратное отверстие 50х50, понижение 50 мм
Материал — Сталь с порошковым покрытием	Материал — Сталь с порошковым покрытием	Материал — Хромированная сталь
Нагрузка — 2700/270	Нагрузка — 3400/340	Нагрузка — 2700/270
Цвет — Черный	Цвет — Черный	Цвет — Черный
Прочее — Шар 50 мм. Австралийский тип	Прочее — Сторона квадрата 2 дюйма; понижение 2 дюйма	Прочее — Серебристый
Производитель — Reese	Производитель — CURT Manufacturing, LLC	Производитель — Reese
Страна — Китай (по лицензии США)	Страна  — США	Страна — Китай (по лицензии США)
Цена: 3500руб.	Цена: 2450 руб.	Цена: 4500 руб.

Сцепной шар является еще одним элементом американского фаркопа. Он выпускается в трех размерах:

• 47,6 миллиметров;
• 50,8 миллиметров;
• 58,7 миллиметров.

Выбираем шар под американский фаркоп — сравнение цен

Европейский вариант шара выпускается в едином размере – 50 миллиметров. Потому, занимаясь установкой фаркопа производства США, для отечественных авто, следите, чтобы размер шара равнялся 50,8 миллиметрам. При этом надевать и снимать кольцо с шара придется с усилием.

Шар VFM тип E для адаптера (под квадратное отверстие 50х50)	Шар для фаркопа «Curt» d50 мм, резьба 25 мм (подходит для европейского стандарта)	Кронштейн Reese хромированный для фаркопа под квадратное отверстие 50х50, понижение 50 мм
Нагрузка — 1500/50	—	Нагрузка — 2720
Тип шара — E	—	—
Прочее — Требуется сверление отверстия под крепёжный штифт	Прочее — Шар 2 дюйма; резьба 1 дюйм;	Прочее — Шар 2 + 5/16 дюйм; резьба 1 дюйм;
Производитель — Bosal-Автофлекс	Производитель —        CURT Manufacturing, LLC	Производитель —        CURT Manufacturing, LLC
Страна — Россия	Страна — США	Страна — США
Цена: 2650руб.	Цена: 1400 руб.	Цена: 2200 руб.

Шаровые узлы — сравнение цен

Шаровый узел «AvtoS» для фаркопа под квадратное отверстие 50х50 мм, c понижением	Шаровый узел Grand на американский автомобиль (под квадратное отверстие 50х50 мм)(на базе шара E)	Шаровый узел Westfalia на американский автомобиль (под квадратное отверстие 51.5 х 51.5 мм)
Нагрузка — 2500/150	Тип шара — E	Нагрузка — 3500/140
Материал — Оцинкованая сталь	—	Крепление крюка — Фланцевое крепление на 4-х болтах
Тип шара — Е	—	—
Производитель — AvtoS	Производитель — Grand Ltd	Производитель — Westfalia
Страна             — Россия	Страна             — США	Страна             — Германия
Цена: 4500руб.	Цена: 3500 руб.	Цена: 9800 руб.

Стоит обратить внимание также на переходники. Розетка в американском фаркопе значительно отличается от европейского варианта, потому придется ее переделать

В ином случае светосигнализация на прицепном устройстве работать не будет.

Яйца

На тягово-сцепном элементе водители порой вешают шарики. Они внешне схожи с пикантным органом мужского тела, из-за чего такое украшение веселит не только хозяина автомобиля, но и окружающих людей.

Материалами изготовления своеобразного украшения могут быть как различные марки стали, так и резина. В России и за рубежом существуют фирмы, которые делают различные виды яиц на заказ. При обращении в такие организации водители могут получить:

Яйца, подвешенные на металлическую сеточку.
Колпачки в виде яиц

Предварительно при заказе водителю потребуется предоставить чертеж шара для того, чтобы фирма-изготовитель яиц выполнила украшение необходимого размера.
Яйца могут быть типовыми или создаваться по представленному водителем чертежу.
Яйца на шаре фаркопа привлекают внимание к автомобилю. Однако такое украшение выглядит чрезмерно вульгарно из-за своей чрезмерной реалистичности.

Зачем вешают яйца на шар фаркопа? Прежде всего для украшения детали авто и демонстрации окружающим своей брутальности. Но, помимо привлечения внимания, яйца на фаркопе выполняют функцию защиты шара фаркопа от коррозии и загрязнений.

Американские фаркопы

Давайте теперь подробнее остановимся на американском фаркопе.

Американские фаркопы, или фаркопы для иномарок, произведённых в США, имеют некоторые отличия от европейских фаркопов. Данное отличие характеризуется, прежде всего, более сложной конструкцией.

Американский фаркоп — рама с двух дюймовым квадратом.

Американские фаркопы состоят из 4-х составных частей, главной из которых является металлическая рама. Данная рама крепится под бампером в задней части автомобиля.

Пять видов рам.

На рынке представлены пять видов таких рам американских фаркопов, которые имеют существенные отличительные особенности между собой, которые, свою очередь, заключаются в показателях допустимых критичных нагрузках, и размерами отверстий под кронштейн.

Кронштейн.

Вторая часть фаркопов для иномарок, произведенных в США, это кронштейн. Кронштейн тоже имеет несколько вариантов исполнения, которые отличаются друг от друга размерами.

Для фиксации кронштейна на фаркопе, применяется фиксатор, который может быть как с блокировочным замком, так и без него.

Сцепной шар.

Следующей составной частью фаркопа для иномарок, который производится в США, является сцепной шар.

На данный момент выпускаются три вида шаров для американских фаркопов. Каждый вид шара имеет свой диаметр, что является отличием от фаркопов для иномарок, произведенных для европейского рынка.

Имея некоторые конструктивные особенности фаркопы для иномарок произведенные в США, в некоторых случаях не могут применяться ни в Европе, ни в России.

Ступенька подножка

Это не компонент оригинального ТСУ, но хороший аксессуар для внедорожников. Конечно, фаркоп можно использовать под лебедку, если вы собираетесь покорять бездорожье и участвовать в трофи рейдах.

Для обычных более городских кроссоверов и внедорожников часто советуют купить под квадрат специальный аксессуар. Это подножка быстросъемного типа. Ее вставляют в сечение квадрата вместо шара, что позволяет придать задней части вашего авто декоративности и дополнительную защиту.

Ведь когда буксировочная часть не используется на американском ТСУ, ее снимают, укладывают в багажник. Квадрат остается открытым, куда летит всевозможная грязь и мусор. Некоторые ездят с заглушкой, а другие предпочитают купить подножку.

У нас же предпочитают использовать колпачки на фаркопы, чтобы украсить открытый крюк с шаром. Хотя в Европе и США такая практика запрещена, поскольку авто не может ездить с шаром, если не используется прицеп. Их обязательно снимают.

Советы и рекомендации

Перед приобретением устройства необходимо убедиться, что оно подходит для определенной марки автомобиля. После изучения технической характеристики принимают решение по установке, если технология не сложная и не требуется подпиливание бампера, монтаж проводят самостоятельно.

При покупке обязательно обращают внимание на производителя и насколько хорошо проведена сварка комплектующих. Если ТСУ вызывает сомнение в подлинности производимой марки, лучше воздержаться от покупки

Внимание! Каждая модель фаркопа оригинальной сборки проходит тестирование на соответствие буксировочной способности. Кустарная работа вряд ли тестируется, эта небрежность может вызвать серьезную проблему на дороге, если фаркоп не удержит массу прицепа

Поэтому покупать товар следует с сертификатом и указанным гарантийным сроком

Кустарная работа вряд ли тестируется, эта небрежность может вызвать серьезную проблему на дороге, если фаркоп не удержит массу прицепа. Поэтому покупать товар следует с сертификатом и указанным гарантийным сроком.

Производство

Фаркопы производятся на основе трехмерных моделей. Серийное изготовление начинается только после тестирования устройств. В процессе создания ТСУ применяют лазерные станки и дробеструйные системы обработки.

Самые качественные и надежные изделия создаются в странах: Голландия, Германия, США и Польша. Качество изделий контролируется на каждом производственном этапе. Что касается российский компаний, то в нашей стране фаркопы выпускают «ДЗК» и «Лидер Плюс».

Самыми дорогостоящими изделиями являются ТСУ, которые способны «прятаться» под бампер. К сожалению, их устанавливают только на американские авто. Конструкция бамперов дает возможность «убирать» фаркоп, благодаря наличию специальных креплений.

Необходимая документация и нюансы оформления

Эксплуатация транспорта с ТСУ предусматривает у автовладельца обязательное наличие следующих документов:

1. Паспорт установленного оборудования, содержащий данные по его монтажу. В паспорте должна быть отметка автосервиса, где был установлен фаркоп на машину.
2. Сертификат на установленное оборудование.
3. Акт о выполненных по монтажу работах.

Таких документов будет достаточно для дорожной инспекции, в ситуациях, когда установленный фаркоп сертифицирован для использования на определённой модели транспорта.

В ином случае, когда эксплуатируемое оборудование не указано в руководстве пользователя как допустимое к использованию, имеет особенности по монтажу, тогда автовладельцу стоит позаботиться, во избежание проблем с законом, о регистрации тягово-сцепной конструкции.

Рассмотрим подробно алгоритм, являющийся ответом на вопрос, как прицепное устройство оформить для эксплуатации на легковом автомобиле, с соблюдением всех законодательных, процессуальных норм.

Процедура предполагает следующие мероприятия:

1. Посещение отдела ГИБДД, где необходимо подать заявление, которое содержит прошение на проведение предварительной экспертизы с последующим разрешением на установку тягового оборудования. Вместе с заявлением автовладельцу надо предъявить СТС, ПТС и их копии, документацию на устанавливаемый агрегат.
2. После получения «вердикта» экспертов ГИБДД, на основании разрешения, владельцу транспорта нужно обратиться в специфицированный центр, с полномочиями на проведение работ по монтажу и осуществить установку оборудования на легковое авто. Подтверждением специализированного монтажа выступает акт выполненных работ от исполнителя, декларация и сертификат о соответствии установки.
3. Вышеперечисленные документы дают право обратиться в организацию, уполномоченную провести осмотр изменений и выдать диагностическую карту.
4. В отделение ГИБДД предоставить автомобиль для проведения заключительной экспертизы. Автовладелец должен предъявить в органы ГИБДД декларацию из сервисного центра, диагностический лист, удостоверяющий безопасность внесённых изменений, документы на автомобиль и установленную деталь, оригинал разрешения на установку ТСУ от экспертной комиссии.
5. После технической экспертизы в отделе ГИБДД и проверки представленных документов, автовладельцу выдадут свидетельство, санкционирующее эксплуатацию машины с установленным тягово-сцепным оборудованием.

Свидетельство, подтверждающее безопасность установки, является гарантом безнаказанной эксплуатации авто с установленным фаркопом. Не стоит забывать о том, что узаконивания также требует прицеп, который будет эксплуатироваться для транспортирования грузов.

Производители съемных ТСУ

Производители, используя технологичное оборудование при изготовлении ТСУ, шагнули очень далеко. Конечный результат виден на сложных испытаниях и тестах металла. Среди лидеров производства выделяют:

1. Westfaliсa с устройствами бизнес-класса, обладающими высокими характеристиками по грузоподъемности. Модели оснащаются сложной системой запирания крюка в приемнике.

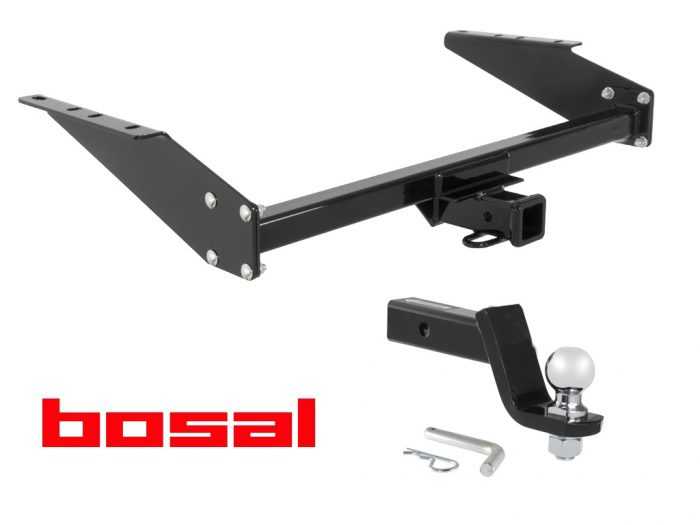

2. Bossal. Помимо качества фирма следит за дизайном. А это поле для творчества. Сколько бамперов, столько и прицепных балок с крюками и шарами.

3. Thule сочетает шведское качество с европейскими стандартами. Компания дает серьезные гарантийные обязательства на выпускаемые фаркопы.

Среди европейских съемных крюков выделяется особо технологичный премиальный фаркоп компании Bossal Power бельгийского производства. Декоративная хромированная пластина, которая закреплена сверху балки, оснащена горящей световой надписью «Bossal Power», подключаемой к габаритным огням. Конструкцию дополняет быстросъемный крюк. Он оснащен замком с ключом, при повороте которого освобождается фиксирующая ручка. После проворачивания ручки фаркоп выскакивает вниз. Возврат на место сопровождается теми же действиями в обратном порядке.

Фаркоп redBTR

Среди американских популярны модели фаркопов отечественной компании«redBTR» со стандартным занижением на 2 дюйма. Черное антикоррозионное покрытие обеспечивает приличный срок службы. Универсальность позволяет использовать шары разного диаметра и удлинители. Это простая конструкция, которая обладает потенциалом.

Особенности конструкции

Если ваш Дастер, Буханка, Сузуки Гранд Витара или любой другой автомобиль нуждается в фаркопе под квадрат, тогда вы легко можете установить соответствующий сцепной шар или крюк.

Только для этого важно понимать нюансы конструкции американского ТСУ. Такой фаркоп состоит из 4 элементов:

Рассмотрим нюансы каждого из компонентов американского тягово-сцепного устройства, чтобы понять все тонкости такого варианта фаркопа.

Рама на всех американских тягово-сцепных устройствах всегда практически идентичная. Отличия заключаются только в предельных нагрузках на устройство. Если вы неправильно купите себе ТСУ, тогда установка потребует много времени и сил. Также придется вносить некоторые конструктивные изменения с помощью дрели и других подручных средств из вашего чемодана для инструментов.

При правильной установки рама скрывается в заднем бампере. Выход из рамы представлен в виде квадрата, у которого имеется сквозное отверстие. В случае грамотной установки, когда снимаются остальные элементы ТСУ, рама остается невидимой невооруженным глазом. Если же размеры будут подобраны неправильно, то придется подрезать бампер или снимать его полностью.

Кронштейн

Считается вторым по значимости компонентом конструкции. Кронштейн отличается по показателям предельной нагрузки на прицепное устройства. Все остальные характеристики остаются идентичными на всех американских фаркопах под квадрат.

Чтобы установить кронштейн, потребуются специальные аксессуары в виде фиксатора. Некоторые из них оснащаются блокировочными замками.

Его наличие предпочтительнее, хотя многие автовладельцы обходятся и без фиксатора. Это не имеет принципиального значения.

Кронштейны американских фаркопов рассчитаны под квадратные отверстия, размеры которых составляют 50×50 миллиметров. Это стандарт, которого придерживаются все производители.

Для установки кронштейна на раме ТСУ требуется взять специальный фиксатор, вставить его в квадрат и застопорить. Фиксатор может иметь блокировочный замок. Последним к ТСУ крепится сцепной шар подходящего под ваш прицеп диаметра.

В качестве отдельного элемента кронштейн может стоить примерно 2,5-4,5 тысяч рублей. Старайтесь выбирать настоящие американские кронштейны. Они порой оказываются дешевле аналогов, но обладают всеми необходимыми характеристиками. Плюс есть производители, которые выпускают продукцию по лицензии США.

Еще одним компонентом конструкции выступает сцепной шар. С его помощью фаркоп соединяется с прицепом. Здесь желательно предусмотреть автоприцеп с установленным на него сцепным устройством.

Размеры сцепных шаров стандартизированы и могут быть в 3 вариантах исполнения:

• 58,7 миллиметров;
• 50,8 миллиметров;
• 47,6 миллиметров.

Европейские шары для фаркопов имеют только один типоразмер и он составляет 50 миллиметров

Потому при установке тягово-сцепного устройства американского производства на отечественные авто важно выбирать шар размером именно 50,8 миллиметров. Это максимально приближенный размер к европейскому стандарту

Хотя надевать и снимать кольцо с шара все равно будет сложно. Придется прикладывать больше физических усилий.

Покупка шара может обойтись вам в 1,4-2,6 тысяч рублей, в зависимости от производителя. Интересен тот факт, что продукция из США зачастую дешевле, чем российские аналоги.

Переходники

Этому элементу уделяют не так много внимания, хотя от него во многом зависит безопасность и эффективность работы вашего прицепа.

С помощью переходников осуществляется подключение электрики автоприцепа

Потому крайне важно, чтобы розетка фаркопа и вилка прицепа совпадали между собой

Розетки для американских ТСУ отличается от европейских вариантов. Так что здесь потребуется выполнить переделку. В противном случае светотехника на прицепе функционировать не сможет.
