Как сделать прицеп для мотоблока своими руками

Пошаговая инструкция

Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:

1. Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
2. При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
3. Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
4. Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.

Все элементы данного механизма должны быть стальными

. Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства. А поскольку элементы крепления на разном оборудовании могут различаться, что часто осложняет возможность их совместимости с мотоблоком, именно удачная конструкция сцепки и возможность ее регулировки решают эту проблему.

Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться. Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей

Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование

Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование.

После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.

Это интересно: как самостоятельно сделать сцепление для мотоблока.

И в заключение следует сделать еще несколько рекомендаций. Для сохранения рабочих качеств металла и повышения долговечности детали после ее сборки желательно выполнить покрытие антикоррозийным составом или краской для металла.

Учитывая возможность регулировки конструкции в различных диапазонах, можно устанавливать радиусные пазы и фиксировать их на ноль. После начала работы необходимо в ходе первых метров движения внимательно понаблюдать за соединением и при необходимости провести дополнительную регулировку. Наличие регулирующего рычага позволяет менять уровень фиксации и закреплять навесное устройство для большей или меньшей глубины вспашки.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Основные компоненты изделия

1. Рама. Изготавливается сварным способом из профтрубы;
2. Кузов. Возможны различные варианты. Из досок или фанеры, закрепленных на стальных уголках. Из стальных листов, при помощи сварки. Борта могут быть фиксированными или откидными;
3. Сцепное устройство (дышло). Длина подбирается исходя из удобства управления мотоблоком. Является продолжением (элементом) рамы;
4. Сидение. Крепится на сцепном устройстве или в кузове, в соответствие с конструкцией мотоблока;
5. Рулевой механизм. Самый сложный элемент конструкции. Должен обеспечивать горизонтальное шарнирное сочленение дышла со сцепным приспособлением мотоблока. По возможности надо обеспечить шарнир с двумя степенями свободы. Иначе на местности со сложным рельефом будут возникать дополнительные нагрузки на скручивание между рамой и мотоблоком;
6. Подвеска. Может быть портальной или осевой, в зависимости от конструкции колесных дисков. Возможна установка упругих элементов, но это усложняет конструкцию и снижает грузоподъемность. При малых скоростях и достаточной высоте профиля шин – амортизаторы не обязательны.

Если мощность мотоблока позволяет, можно изготовить четырехколесную тележку. Это повышает устойчивость, и дает преимущество при перевозке габаритных грузов.

В таком варианте передняя ось выполняется на поворотной платформе. Сочленение с мотоблоком может быть жестким или шарнирным. В первом случае возрастает усилие при повороте, во втором – необходимо минимизировать люфты в шарнире.

Процесс изготовления

Изготовление прицепной конструкции на мотоблок выполняется в несколько последовательных этапов.

Создание рамы

Для создания качественного и надежного каркаса рекомендуется использовать металлическую трубу диаметром около 60 мм. Сначала все трубы необходимо нарезать в соответствии с размерами на чертеже. Затем из них собирается цельный каркас.

Для крепления труб рекомендуется использовать сварку. Собранную раму придется дополнительно обработать антикоррозийными средствами.

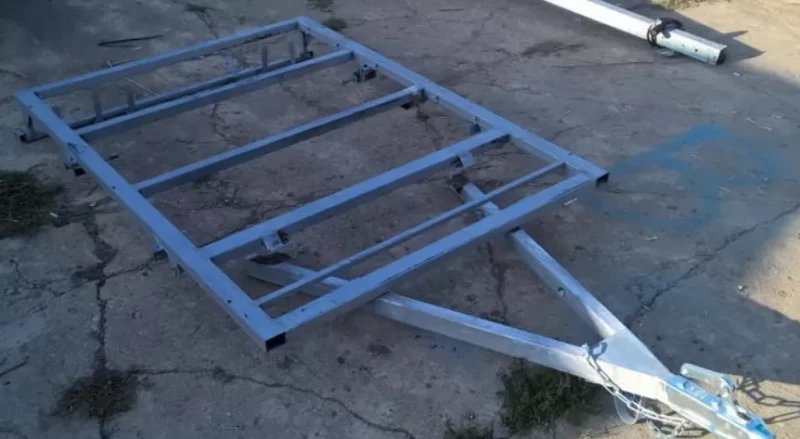

Рама изготавливается из прочных металлических труб

Создание ходовой части

При изготовлении ходовой части швеллеры необходимо соединить. Затем надо в крайней части балок прикрепить колесные ступицы при помощи сварки. Для проверки правильности сборки оси, надо внимательно осмотреть колеса и рулеткой определить расстояние между боковой и верхней частью покрышки.

Если все установлено правильно, можно соединить балки с рамой при помощи рессор. Для их крепления используются кронштейны. Затем устанавливаются колеса.

Сборка кузова

Когда ходовая часть будет установлена, следует приступить к монтажу бортов. Они устанавливаются следующим образом:

1. Сборка рамы из металлических труб.
2. Подгонка оцинкованных листов под размеры созданной рамы.
3. Вырезание стенок бортов и их прикручивание к кузову прицепа.

После установки бортов можно заняться созданием днища. Оно изготавливается из качественного металлического листа толщиной около 3 мм. Крепить днище к раме необходимо при помощи сварочного аппарата. Швы делаются по всему периметру на расстоянии 3-5 см друг от друга.

Если борта несъемные, их можно соединить между собой сваркой.

Нужны ли права на мотоблок с прицепом

Существует множество подсобных работ, в которых применяются мотоблоки. И на сегодняшний день нигде в официальных документах не прописано, что управление мотоблоками требует наличие прав. По законодательству мотоблоки не относятся к транспортным средствам, которые наравне с другими категориями участвуют в дорожном движении. Поэтому можно смело выезжать на поля и проселочные дороги, которые не контролируются ГАИ.

При передвижении по дорогам общего пользования необходимо учитывать, что данный транспорт не имеет права двигаться по ним. Это четко должно прописываться в техпаспорте на мотоблок. Однако, существуют моменты, когда приходится пересекать такие автодорожные участки. Если попасть на контрольную машину автоинспекции, то можно получить довольно неприятные последствия. Инспектор может проверять любую технику, находящуюся на дороге общественного пользования, и в праве выписать штраф за такую езду, ведь мотоблок относится к технике, пусть даже для обработки земли.

Также водитель мотоблока должен знать правила дорожного движения, даже при отсутствии прав на вождение. Поэтому автоинспектор в праве потребовать хотя бы одну открытую категорию на пользование транспортным средством, чтобы удостовериться в знании основ дорожного движения, но это касается только дорог общего пользования.

Получается, что прав на мотоблок и не надо, в то же время нужен документ, который подтвердит знание правил поведения и движения на дороге.

Совет. Чтобы не возникало никаких проблем с автоинспектором, владелец мотоблока обязательно должен знать правила дорожного движения, иметь как минимум открытую категорию А и не забывать удостоверение при необходимости выезда на дорогу.

Водителям самодельных мотоблоков с прицепов вовсе не рекомендуется выезжать на дороги, чтобы не попасться на глаза ГАИ. В противном случае, это грозит большим штрафом.

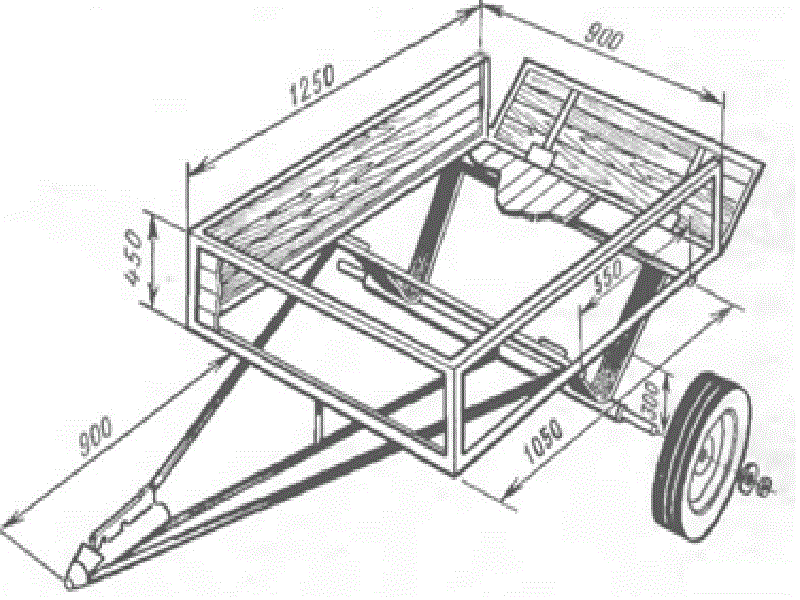

Сконструировать прицеп для мотоблока своими руками по чертежам и размерам не представляет большой сложности. Главное, иметь желание и уметь обращаться с инструментом. На нашем сайте можно выбрать схему и просмотреть фото, сделанные владельцами прицепов. Имея в хозяйстве такого помощника, работу можно выполнить в несколько раз быстрее и получить от этого огромное удовольствие.

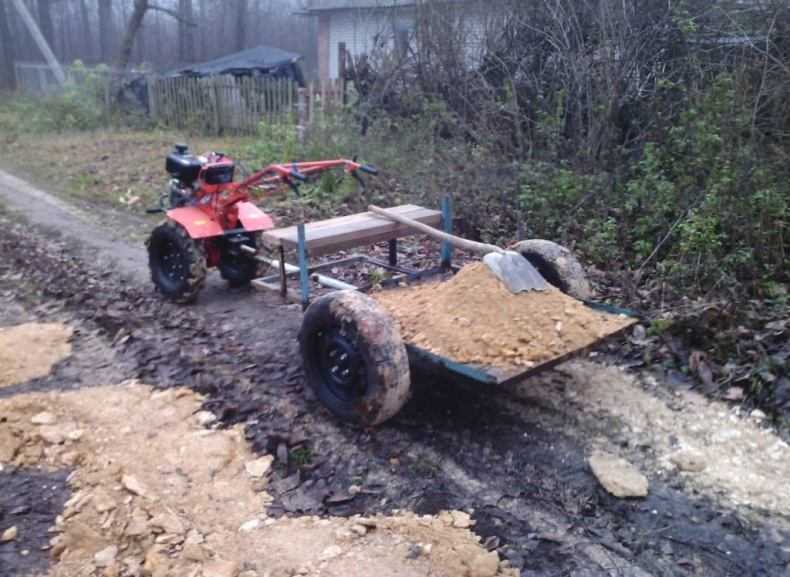

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500?1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста.Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп.Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы.Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50?50 мм?. Колёсные оси привариваются к лонжеронам рамы. Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

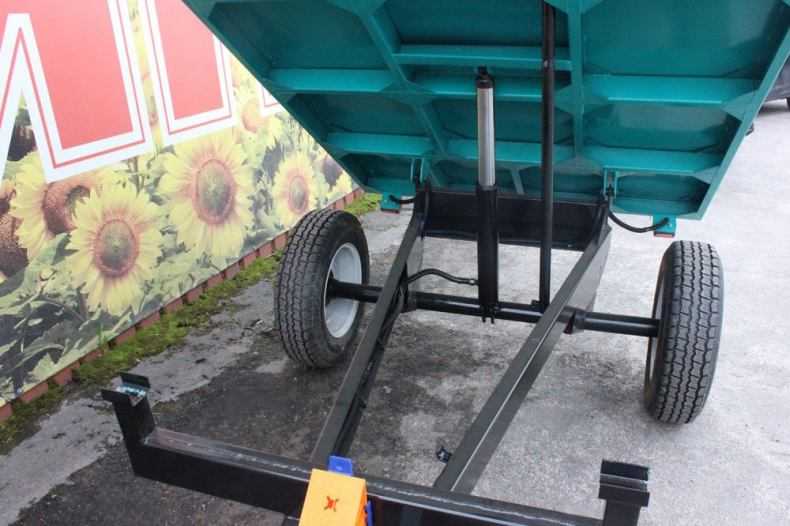

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Технология сборки прицепа

Выполнение такой работы подразумевает работу над отдельными фрагментами будущей тележки. Основные моменты на примере металлической конструкции приведены ниже.

Корпусная рама

Такой элемент известен как несущая конструкция. Размеры площадки намечаются исходя из габаритных характеристик рамы. Каждую неточность нужно вовремя устранить — в противном случае эксплуатационные характеристики самодельного тягача пострадают, а крепежи не смогут «вставать» на свои места.

• Лучшими компонентами являются прямоугольные трубы, имеющие сечение 6×3 сантиметра.
• Для подвижного узла (traverse) достаточно брать стальной квадратный профиль, длина каждой стороны которого составляет 25 миллиметров.
• Все упомянутые части свариваются, а также дополнительно укрепляются поперечниками (выступы над лонжеронами необходимо оставлять).

Дальше в ход вступает продольный профиль, соединяемый со стойками лицевой части выпусков. Затем присоединяется их обвязка (сечение — 25 миллиметров).

Подвижная ходовая часть

Начальный шаг этого процесса — работа над водительским креслом (оно может быть пластиковым или деревянным). Детали, испытывающие предельные нагрузки, следует укреплять рёбрами жёсткости. К мотоблоку обязателен шарнир для присоединения сидения.

Наиболее удобный вариант — система «труба в трубе»: благодаря ей колёса могут поворачиваться самостоятельно. Что касается крепёжных элементов, то для кресла лучше всего подходят болты, шпильки и гайки (для первых следует вытачивать отверстия).

• Следующий этап — установка рессоров, колёс и навесов. Облегчить эту работу могут запасные детали от мотоциклетных колясок или полноценных автомобилей. Разумеется, при подборе следует учитывать предельную нагрузку будущего изделия.
• Компоненты привариваются к балке (концы скрепляются к лонжерону). Конструктивная деталь, известная как «дышло», также сваривается с передом ходовой части.

Конструирование и обшивка кузова

После работы над рамой и подвижной составляющей прицепа можно заниматься формированием кузова. Лёгкие конструкции обходятся без крыши, но борта обязательны для удерживания грузов. Универсальное решение — сколотить деревянные доски и брусья в единый лоток, затем закрепить его к раме.

Что касается «внутренностей», то тут возможно работать с большинством материалов (всё зависит от задач, которые будет решать тележка для мотоблока). Экономичным вариантом становится берёзовая фанера; надёжной альтернативой выступают листы ламината.

Устройство тормозов

Классические тормозные агрегаты устроены из таких компонентов:

• Шток наката, передающий толкающее усилие к рычагу передач.
• Вышеупомянутый рычаг, создающий силу натяжения замедляющего троса благодаря тяге.
• Трос, двигающий непосредственные колодки тормозов.

Как и в случае с автомобилями, колёсам самодельных тягачей достаточно иметь классические барабанные тормоза.

Механизм сцепления мотоблока с прицепом

Такая часть функционирует благодаря интенсивному трению деталей (износ системы гарантирован для фабричных моделей). Порядок работы таков:

Выточить коленчатый вал автомобиля с таким расчётом, чтобы он не цеплялся за узлы мотоблока.
Насадить штатную ступицу на этот вал.
Проточить отверстие для закрепления подшипника (такой шаг требует предельной аккуратности и точности)

Важно, чтобы ступица прилегала без зазоров, а шкив свободно крутился.
Перевернуть коленчатый вал, затем повторить предыдущие шаги для его обратной стороны.
Просверлить 6 отверстий внутри шкива с равными промежутками. Аналогичные элементы также проделываются на обратной стороне колеса, которое приводит в движение ремень привода.
Поставить шкив на маховик, затем закрепить оба фрагмента болтом

Затем разметить «дырочки» на втором компоненте с таким расчётом, чтобы они совпадали с таковыми из предыдущего пункта.
Убрать шкив и проточить новые «дырки» внутри маховика.
Вернуть первую деталь на место (фиксация болтами обязательна).
Проточить «внутренности» коленчатого вала и маховика, чтобы избежать соударений этих деталей.

Сцепка

На рынке присутствует огромное множество разнообразных устройств, служащих для сцепки мотоблока и любого устройства

Важно лишь правильно подобрать его, чтобы то подходило под конкретный адаптер. Однако если это невозможно, то изготовить прицепное устройство своими руками вполне реально. Хотя этот процесс потребует много времени и сил, но результат стоит того

Хотя этот процесс потребует много времени и сил, но результат стоит того.

Здесь очень важно помнить несколько основных правил. Самое первое — это мощность двигателя самого мотоблока. Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места

Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см

Если изготовленное своими руками прицепное устройство будет слишком тяжелым, то, естественно, что мотоблок не сдвинет его с места. Чаще всего для машины изготавливается прицепное устройство своими руками с габаритами 1 на 1,15 метра. Используя такой прицеп, можно перевезти за раз не более 3 центнеров груза. Если объем двигателя мотоблока 5 литров или более, то можно увеличить габариты прицепа на 25-35 см.

Если в хозяйстве используется очень мощный мотоблок, размеры прицепного устройства можно увеличить до трех метров. Однако в таком случае, скорее всего, придется устанавливать дополнительную колесную пару и усиливать корпус. Кроме того, нужно будет использовать более прочные и дорогостоящие материалы при производстве прицепного устройства для мотоблока своими руками.

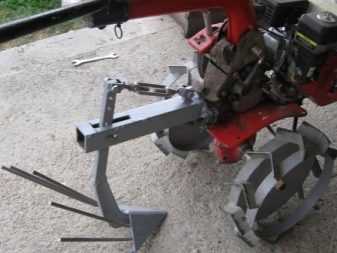

Сцепка к мотоблоку своими руками

Для изготовления П-образной сцепки, подойдет металлический швеллер необходимого размера и толщины. Данное крепление располагается под рулевой колонкой мотоблока.

Следуя чертежам, сверлим отверстия в определенных местах, через них. Будут крепиться кронштейн и штырь. Все детали, должны быть из высокопрочной, качественной стали, и не забываем про диаметр отверстий.

Для того, чтобы к мотоблоку присоединить навеску, необходим кронштейн, располагающийся в направлении верха либо низа, при этом, его конец, не должен соприкасаться с обрабатываемой поверхностью.

Часто работа с мотоблоком, подразумевает применение оборудования имеющего не типичный вид сцепки. Зачастую к мотоблоку применяют дополнительные приспособления, с нестандартными видами сцепки. В этом случае, для их присоединения используются дополнительные переходники.

Виды

Под мотоблок крайне важно выбрать подходящую сцепку, поскольку от ее качества зависит многое. Она бывает:

Она бывает:

• одинарная или двойная;
• с усиленной конструкцией;
• с возможностью регулировки;
• универсальный вариант.

Ее отличие от предыдущей в большей толщине и длине. Благодаря конструкции плуг или фреза глубже могут погружаться в грунт.

Регулируемая дает возможность пользователю устанавливать необходимый угол вала. В результате навесное оборудование устанавливается на необходимый уровень, соответственно увеличивается эффективность работы.

Универсальная сцепка используется везде, ее можно переставлять на разные модели. За счет нее у пользователя появляется возможность производить регулировку угла, под которым устанавливается навесное оборудование. Главную роль играет болтовой механизм.

Именно по той причине, что подобная сцепка применяется при навешивании окучников и плугов, она может быть как двойной, так и тройной, а значит, не запрещено одновременно подсоединять несколько рабочих элементов.

Чаще всего используется П-образный узел, который возможно изготовить как самостоятельно, так и приобрести уже готовым. Есть в продаже и сцепка для АПМ адаптера, которая необходима при работе с окучником или плугом.

Она используется на мотоблоках:

• «Нева»;
• «Ока»;
• «Кентавр 1080Д»;
• «МТЗ»;
• «МБ»;
• «Каскад».

Изделие присоединяется к заднему или переднему адаптеру, а затем навешивается дополнительное оборудование вроде плуга, картофелекопалки. Конструкция изделия продумывается таким образом, чтобы можно было обеспечить надежное крепление за счет использования трех болтов. Когда мотоблок наклоняется во время эксплуатации, плуг остается в перпендикулярном положении относительно грунта.

Например, в горизонтальной плоскости, максимально допустимый угол составляет +-20 градусов, в вертикальной на 7 градусов больше. Есть на рынке и вариант сцепки для мотоблоков – МК, используемое для плуга серии «Крот» и окучника типа «ОН-2». Используется исключительно только в таком варианте и никак по-другому, то есть для иного навесного оборудования не подойдет.

Тормоза

Для того чтобы прицеп случайно не покатился на уклоне и прочно стоял на дороге, для него предусматривают простейшую тормозную систему. Как сделать тормоза на прицеп к мотоблоку? Лучше всего использовать стояночную конструкцию от автомобиля или мотоцикла и закрепить механизм возле водительского места при помощи болтов.

Как и в любом транспортном средстве, тормозная система является одним из факторов безопасности дорожного движения. Самостоятельно можно сделать тормоза, применив трос, тягу и барабан:

1. На ступице одного из колес закрепляется барабан.
2. Берут тормозной диск и приваривают к нему небольшой отрезок трубы.
3. Надевают механизм на ось.
4. Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу возле сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и одного стояночного тормоза для прицепа к мотоблоку.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

1. Кронштейн навесных орудий мотоблока;
2. Консоль;
3. Прицепное устройство;
4. Подножка, используем доску s20;
5. Сиденье для водителя, используем доску s20;
6. Рама;
7. Кузов, используем доску s20;
8. Опорная балка, используем три бруса 50х50;
9. Болт М8;
10. Кольцо упорное, используем трубу 58х4;
11. Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

1. Корпус поворотного узла;
2. Для дышло используем трубу 49х3, L1820;
3. Для рамки подножки используем уголок 25х25х4;
4. Для упора используем трубу 58х4;
5. Для ребра жесткости используем сталь s4;
6. Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

• прицепное устройство (1),
• пыльники (2),
• подшипники 36206 (3,6),
• корпус (4),
• втулка распорная (5)
• дистанционная (7),
• шайба (8),
• гайка м20х2,5 (9),
• масленка (10)
• дышло (11).

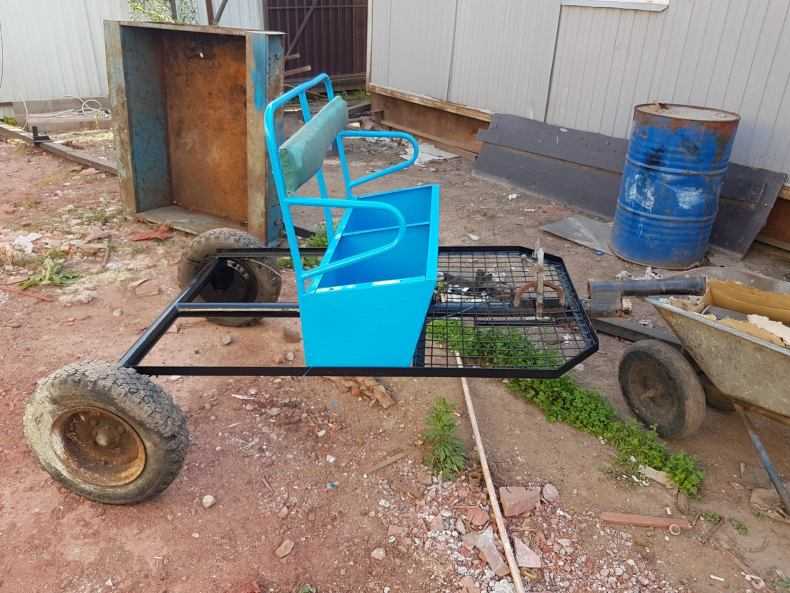

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Сборка прицепа для мотоблока

Перед тем как к мотоблоку прицепить автомобильный прицеп своими руками, надо разобраться с тем, как его сделать.

Сварочный аппарат — часто используется при создании самодельного прицепа

Необходимые инструменты

Прежде чем приступить к созданию мотоблочного прицепа, необходимо ознакомиться с перечнем инструментов, которые будут использоваться во время проведения работ.

Необходимо заранее подготовить следующее:

• сварочный аппарат для соединения металлических компонентов конструкции;
• болгарка и нарезные диски, которые будут использоваться для распиливания железных деталей;
• инструменты для определения размеров прицепа для мотоблока — рулетка, линейка и угольник;
• дрель для просверливания крепежных отверстий.

Также для создания прицепного устройства может понадобиться молоток, тиски и зажимы для сварки.

Вариант самодельного устройства

Какие материалы могут понадобиться

Перед тем как сделать прицепное устройство к мотоблоку, необходимо обязательно ознакомиться с перечнем материалов, которые можно для этого использовать. Например, раму делают из металлических труб, швеллеров, стальных балок и уголков.

Колесную ось изготавливают из металлических прутьев диаметром от 3-4 сантиметров. Его длина не должна быть больше 100 сантиметров. Прут нужно присоединить к опорам рамы.

Кузов изготавливается из обычных деревянных досок. Однако некоторые предпочитают пользоваться железными листами. Они позволяют сделать конструкцию более прочной.

Выбирая материалы для создания мотоблочного прицепа, не стоит забывать о колесах. Их можно снять с автомобилей или мопедов. Довольно часто используют задние колеса с мотоциклетных колясок.

Металлические трубы — нужны для создания надежного корпуса конструкции

Чертеж

Перед тем как начать собирать прицеп для мотоблока, необходимо создать его чертеж. Он нужен, чтобы определиться с габаритами устройства и его конструкционными особенностями.

Для начала необходимо разработать общий чертеж. На нем отмечаются:

• колеса;
• рама;
• кузов;
• кардан;
• водило.

Затем необходимо разработать подробный чертеж рамы. На нем указываются ее габариты и расположение основных деталей. Также может пригодиться дополнительный чертеж водила.

Чертеж простой тележки для мотоблока

Ходовая часть

Собирая прицеп, особое внимание надо уделить его ходовой части. Для начала необходимо подготовить колесную ось. При этом колеса можно использовать любые

Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми

При этом колеса можно использовать любые. Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми.

Ось должна привариваться к шарниру и лонжеронам. При этом приваривать изделия надо в нескольких точках, чтобы крепление было более надежным. Для того, чтобы сделать крепление еще крепче, можно воспользоваться металлическими уголками.

Нельзя делать ось слишком длинной, так как из-за этого она может начать выступать за пределы кузова. Примерный чертеж сцепки универсальной для мотоблока

Кузов и обшивка каркаса

Создание кузова начинается с установки бортов. Передние и боковые необходимо соединить намертво, чтобы они не болтались. Задний борт устанавливают на петли и делают съемным.

Сборка съемного борта осуществляется в такой последовательности:

1. Установка бортовой рамы.
2. Подгонка металлического листа под габариты установленной рамы.
3. Вырезание и установка бортового полотна.

После крепежа бортов необходимо установить днище. Его соединяют с основным каркасом при помощи сварки. Привариваться дно должно каждые 4-5 сантиметров. При желании можно дополнительно использовать заводские металлические болты.

Металлические листы – качественный материал, который часто используется для обшивки кузова

Другие детали конструкции

После того как будет завершено создание кузова и монтаж ходовой части, приступают к установке тормозов. На мотоблочный прицеп можно поставить тормозную систему автомобиля.

Чтобы сделать тормоза более надежными, устанавливается еще один фиксатор для рычага.

Ходовая часть

Сама конструкция прицепной части мотоблока не представляет особой сложности, а вот ходовая часть – это совсем другое дело. В основе лежит балка, на концах которой размещаются ступицы. Швеллер сваривают между собой так, чтобы получился квадрат. Сварочный шов выполняется сплошным для прочности конструкции. На нижнюю часть квадрата (балки) приваривают ступицы, надевают колеса для прицепа к мотоблоку и проверяют их параллельность. Если условие выполнено, значит, конструкция сварена правильно.

Балку и раму прицепа соединяют при помощи рессор, установленных в специальные кронштейны на раме, заранее предусмотренные в схеме. Вся конструкция прицепной части в сборе проверяется на устойчивость, она не должна опрокидываться.

Совет. Чтобы транспорт прослужил долго и не ломался, следует периодически выполнять его техническое обслуживание, которое заключается в ежедневной чистке после работы и смазке соединений.

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.
