Как подключить электропроводку легкового автомобиля своими руками?
В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.
Для этого понадобится:
- Комплект проводов.
- Розетка фаркопа для подсоединения прицепа.
- Крепежи.
- Крепежная пластина.
- Схема подсоединения прицепного устройства с распиновкой розетки.
Кроме того, придется позаботиться об инструментах, которые потребуются для работы:
- Паяльник.
- Изоляционная лента.
- Термоусадка.
- Соединительные клеммы для проводов, если таких нет в комплекте.
- Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
- Инструменты для снятия бампера либо его подрезки.
- Отвертки.
- Гаечные ключи.
Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

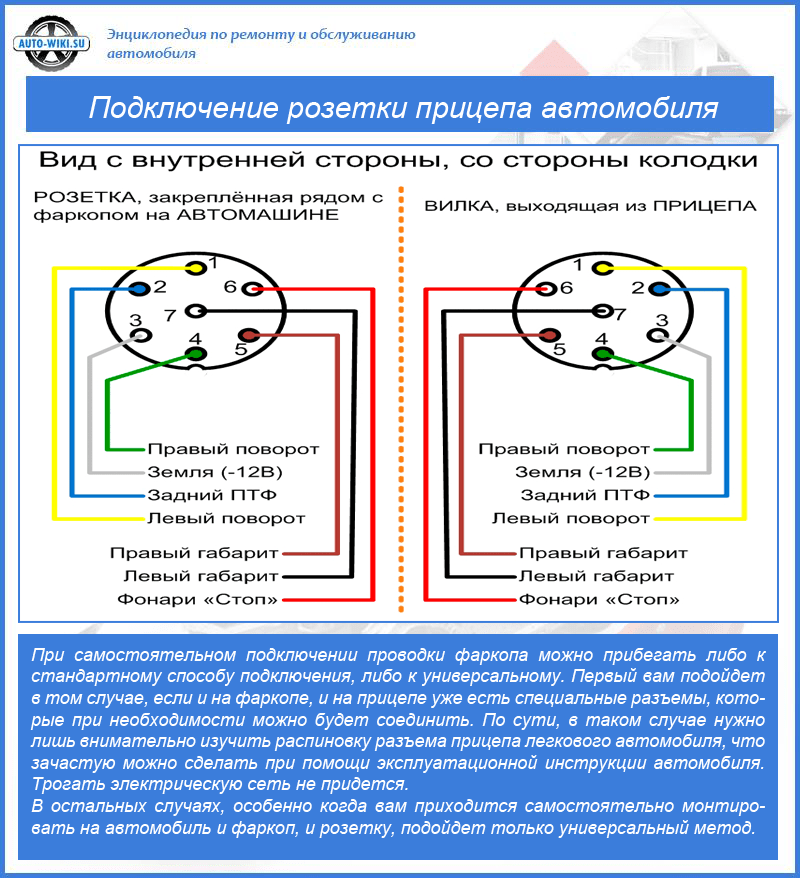

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.
Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.
стандартный метод
Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.
Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).
Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.
универсальный метод
Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.
Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.
Схемы прямого подключения
Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

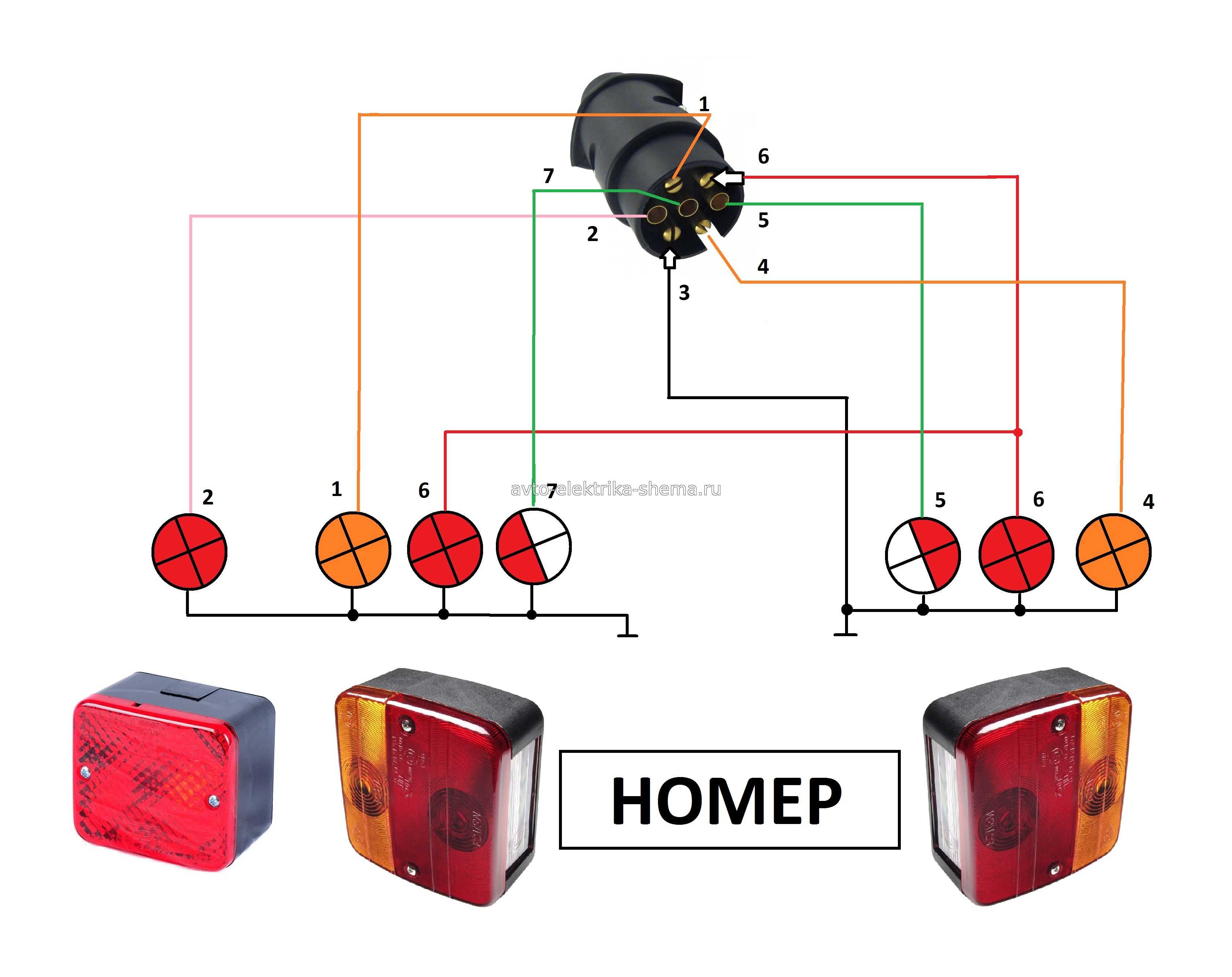

Распиновка 7 контактной розетки прицепа Евро и РФ
- Поворотник левой стороны.
- Лампа заднего хода.
- Земля.
- Поворотник правой стороны.
- Подсветка номера и правый габаритный фонарь.
- Лампы стоп-сигнала.
- Правый габаритный фонарь.
Распиновка 7 контактной розетки прицепа США
Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

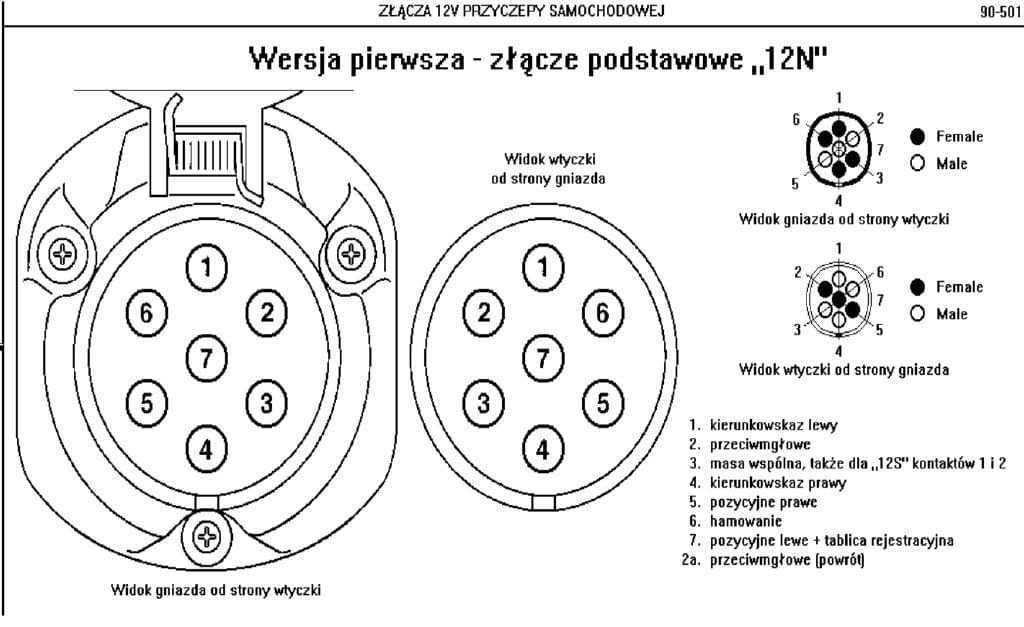

Схема распиновка 13 контактной розетки
- Поворотник левой стороны.
- Задний противотуманный фонарь.
- Земля для клемм с 1 по 8.
- Поворотник правой стороны.
- Левая сторона габаритов и подсветки номера.
- Лампа стоп-сигнала.
- Правая сторона габаритов и подсветки номера.
- Лампа заднего хода.
- Постоянное напряжение 12 вольт 35 ампер.
- Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
- Земля для клеммы.
- Сигнальный провод.
- Земля для клеммы 9.
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Обратите внимание
Для автомобилей ГАЗ 20, ГАЗ 21, ГАЗ 24 паять ничего не нужно. Здесь в арках имеются распределительные колодки, от которых уже идут провода к фонарям. Соответственно, просто обжимаем концы новых проводов клеммами-колечками под винт и прикручиваем их к соответствующим контактам колодок. У ГАЗ 20 и ГАЗ 21 сигнал торможения и поворота подается одной и той же нитью лампы. Соответственно, вам придется или проложить провода только для стопов и смириться с тем, что сигналы поворота прицеп будет подавать лампами в стопсигналах, а поворотники останутся незадействованными, или проложить провода от передних указателей поворотов.

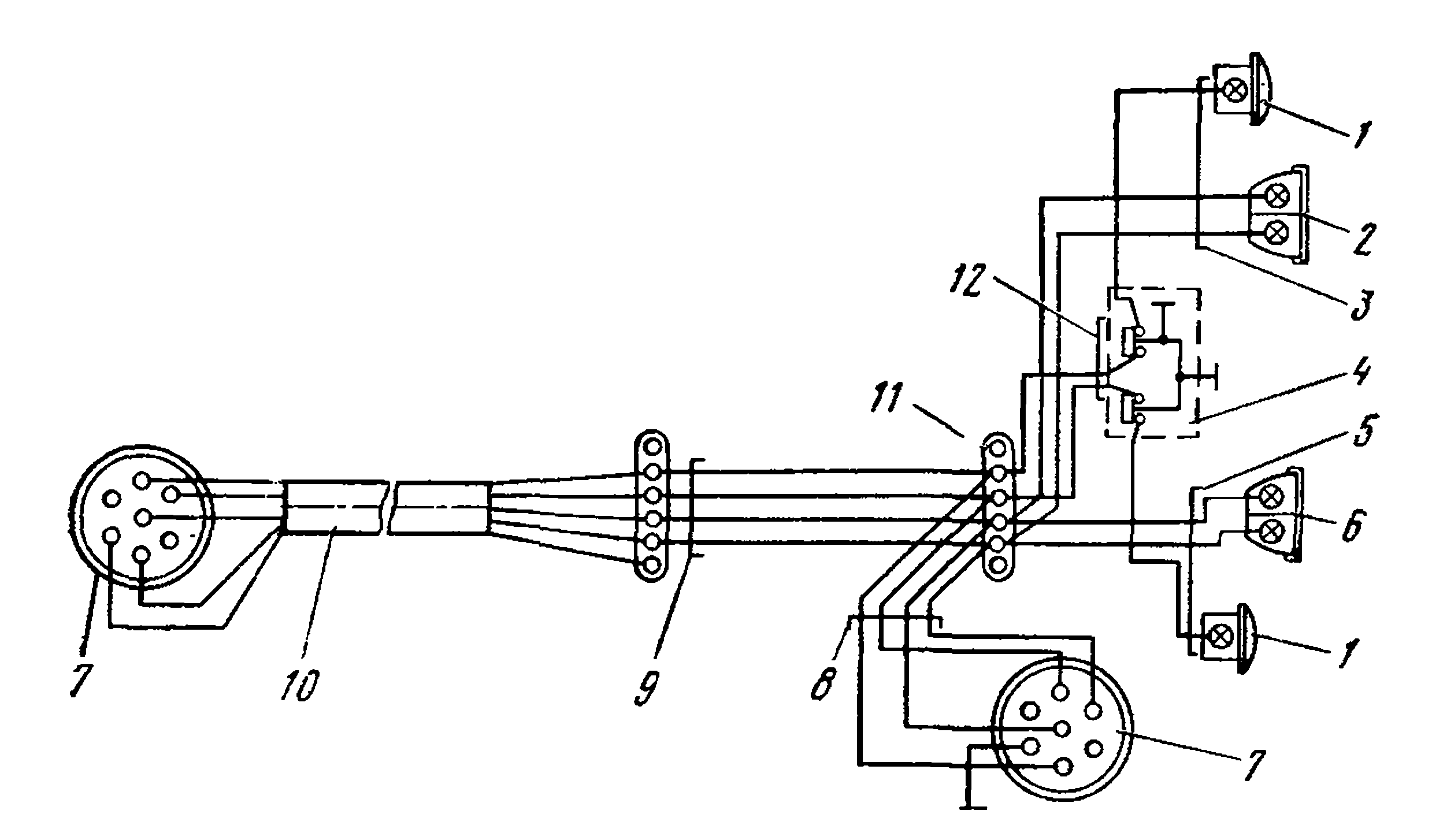

Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля
После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к электрической схеме автомобиля. Подключение можно проводить используя специализированные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле». Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода. Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти «косы» проводов до розетки фаркопа. Скажем у Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (…виднеется домкрат)
А распиновка к нему такая…
Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.
Еще одной проблемой является то, что в современных автомобилях при подключении к проводке может возникнуть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток. Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В итоге простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп — сигнала…
В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. То есть к нему необходимо будет тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться — smart connect, если перевести c английского, то звучит как — умелое подключение. Перевод говорит сам за себя. Если у вас нет такого модуля, то можно «схитрить». Для этого можно использовать реле, которые фактически будут управлять питающим напряжением для указателей поворота прицепа. Именно с ними появляются самые большие проблемы. При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

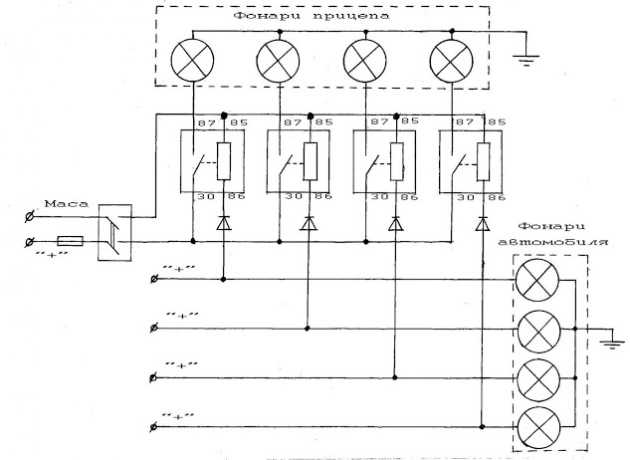

Как видно из электрической схемы, которая по свой сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появляться тогда, когда автомобиль заведен.
Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше и приведены реле. Если у вас не получится корректно подключить другие функции, то как мы уже сказали, используйте управляющие реле и для них. Вот такая электрическая схема. Практически это полная аналогия предыдущей, разве что реле здесь применяется для всех опций.
Еще один вариант преобразовать управляющие сигналя с высоким внутренним сопротивлением не влияющим на работу схемы автомобиля, но при этом обеспечивающим силовое питание ламп прицепа это использование полупроводниковых приборов. Вот такая схема.
Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, обладает высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп планируется подключить по подобной схеме, столько и делаем электрических сборок.

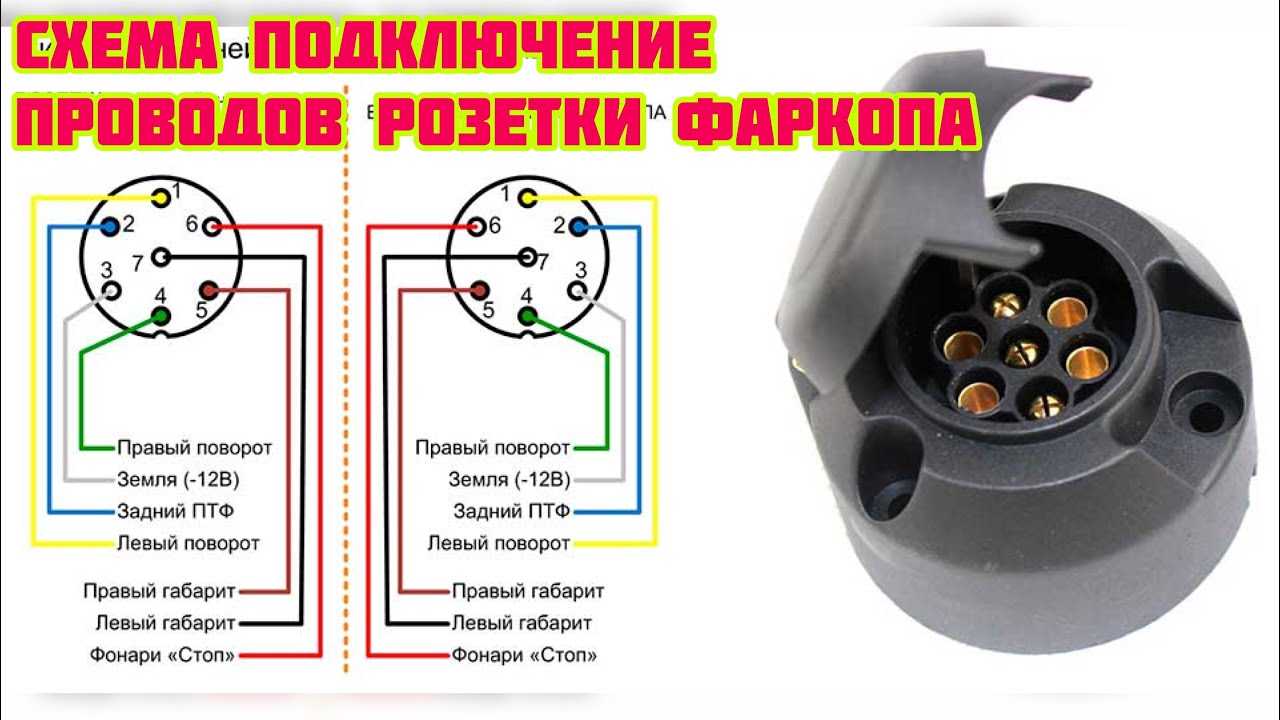

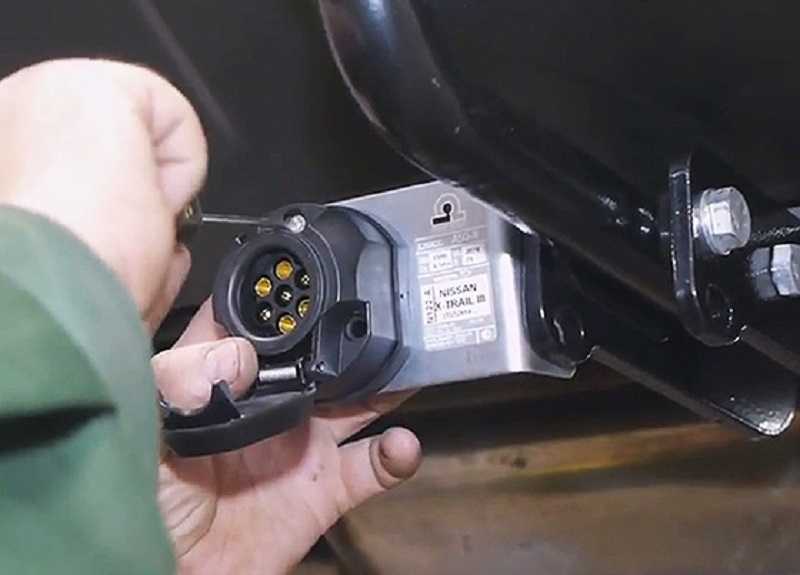

Как подключить розетку фаркопа
Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.
В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.
Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.
Упрощенное подключение
Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.
Альтернативный вариант подключения
Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.
Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».
Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

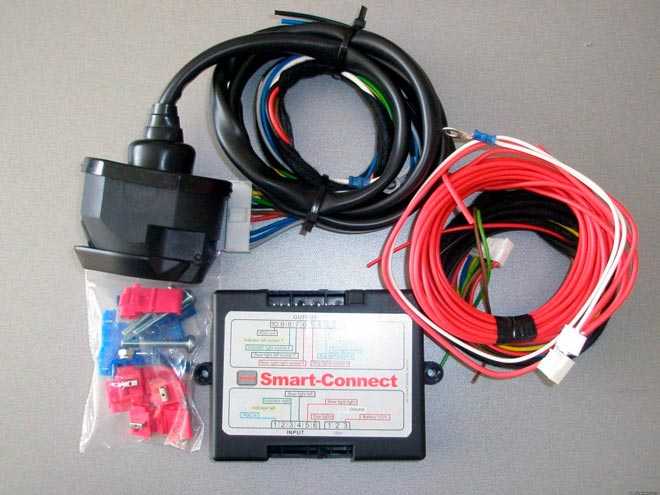

Включение с помощью блока согласования
Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.
Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.
Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.
Установка на автомобиле
Основной порядок действий
Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.
Вот как осуществляется подключение фаркопа прицепа на автомобиле:
- Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
- Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
- Установка фаркопов потребует вынуть все из багажника и снять его обивку.
- Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
- В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;

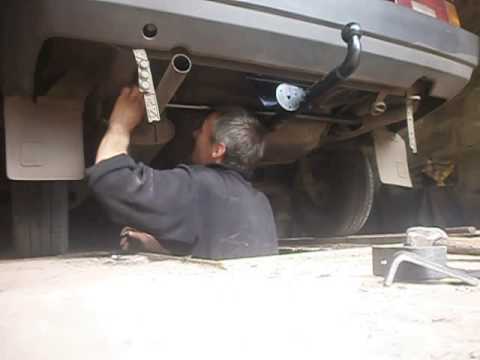

- Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
- Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
- Затягиваем все нужные болты ключами.
Закрепление на раме авто
Использование схемы подключения
Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.
Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.
Цвет проводки может не совпадать с цветом проводов на фото
Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).
Монтаж на авто
Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:
- Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
- После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.
Определенную помощь может оказать схема подключения на Ларгус, если вы являетесь обладателем именно этой модели
- Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
- Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
- Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.
Фаркоп можно установить на любой автомобиль. Точки установки указаны в инструкции к изделию
Электроработы
Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.
На фото – процесс установки на ВАЗ девятого поколения
Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.
- Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
- Механически можно демонтировать его с помощью специального ключа.
- Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.
Виды розеток фаркопов
Чаще всего розетки фаркопов имеют 7, иногда 13 контактов. Семиконтактное подключение популярно для отечественных легковых автомобилей, в то время как подключение с тринадцатью контактами имеет большое распространение в США, в европейских странах.
Использование розетки на 13 контактов позволяет задействовать на прицепе дополнительные функции, к примеру, противотуманные огни. Именно 13-контактные подключения позволяют подключить электронику домов-прицепов, которые имеют распространение в западных государствах.
13-контактная
- Левый поворотный фонарь и аварийка;
- Противотуманки для прицепа;
- Отрицательный полюс для первого, второго, четвертого, пятого, шестого, седьмого, восьмого контактов;
- Правый поворотный фонарь;
- Правый габарит;
- Подключение фонарей сигналов остановки, необходимые для движения прицепа на дороге;
- Левый габарит, номерная подсветка;
- Фонарь заднего хода;
- Постоянное питание;
- Питание, работающее исключительно при включенном зажигании;
- Отрицательный полюс для контакта номер десять;
- Запасное гнездо для подключения сигнального провода;
- Отрицательный полюс для контакта номер девять.
Виды разъемов
ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.
После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.
Сегодня в эксплуатации можно встретить соединения таких разновидностей:
- семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
- 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
- семиконтактный (7-пиновый) американского образца – с плоскими штырями;
- 13-контактный с разделением плюсовой и минусовой шин;
- 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).
Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

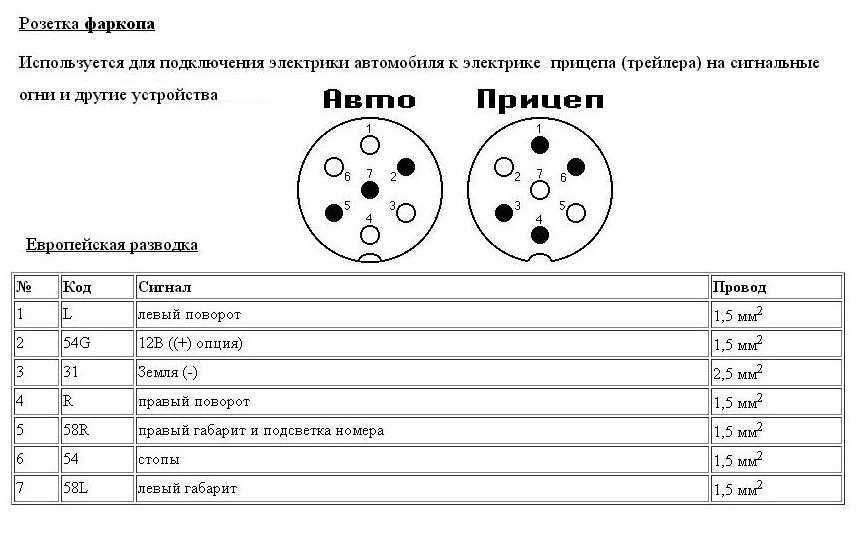

Распиновка 7 контактной розетки прицепа Евро и РФ
- Поворотник левой стороны.
- Лампа заднего хода.
- Земля.
- Поворотник правой стороны.
- Подсветка номера и правый габаритный фонарь.
- Лампы стоп-сигнала.
- Правый габаритный фонарь.
Американские гости
Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.
Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.
Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.
Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.
Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.
Схема распиновка 13 контактной розетки
- Поворотник левой стороны.
- Задний противотуманный фонарь.
- Земля для клемм с 1 по 8.
- Поворотник правой стороны.
- Левая сторона габаритов и подсветки номера.
- Лампа стоп-сигнала.
- Правая сторона габаритов и подсветки номера.
- Лампа заднего хода.
- Постоянное напряжение 12 вольт 35 ампер.
- Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
- Земля для клеммы.
- Сигнальный провод.
- Земля для клеммы 9.
Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.
Распиновка 15 контактного разъема
Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.
Внешний вид розетки на 15 пин
Таблица согласования 15 контактного разъема.
| Номер пина | Окраска | Функция |
| 1 | Желтая | Поворотник левого борта |
| 2 | Зеленая | Поворотник правого борта |
| 3 | Голубая | ПТФ |
| 4 | Белая | Земля |
| 5 | Черная | Габаритные огни с левой стороны |
| 6 | Коричневая | Габаритные огни с правой стороны |
| 7 | Красная | Управление стоп-сигналами |
| 8 | Розовая | Сигнал заднего хода |
| 9 | Оранжевая | +24 V |
| 10 | Серая | Передача аварийного сигнала от датчиков, установленных на тормозные колодки |
| 11 | Бело-черная | Сигнал с датчиков давления пружинных тормозов |
| 12 | Бело-голубая | Управление механизмом подъема моста |
| 13 | Бело-красная | обмен информационными сигналами |
| 14 | Бело-зеленая | CAN-H |
| 15 | Бело-коричневая | CAN-L |
