Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

1. Определиться с наиболее подходящими размерами.
2. Подобрать требуемые материалы и инструменты.
3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

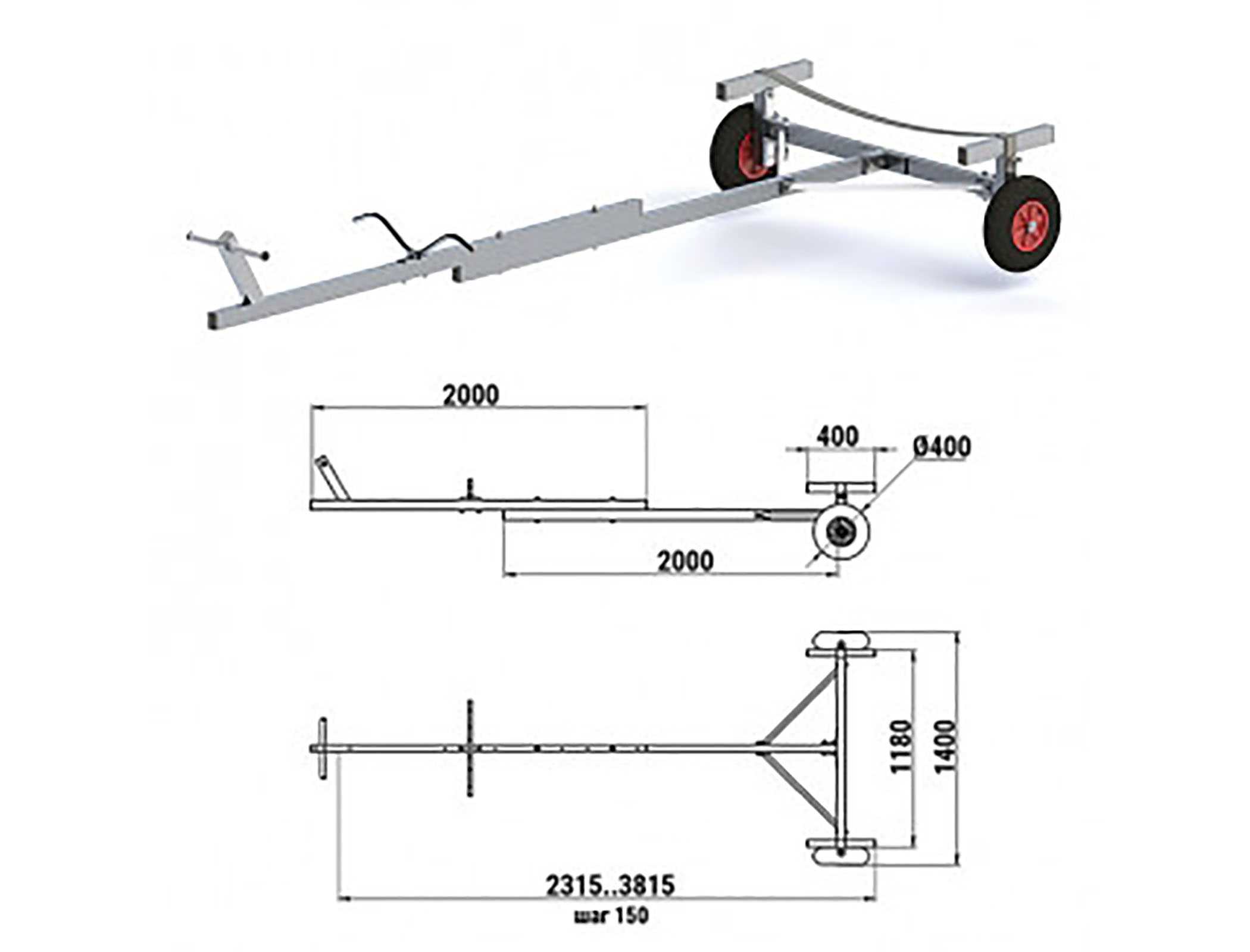

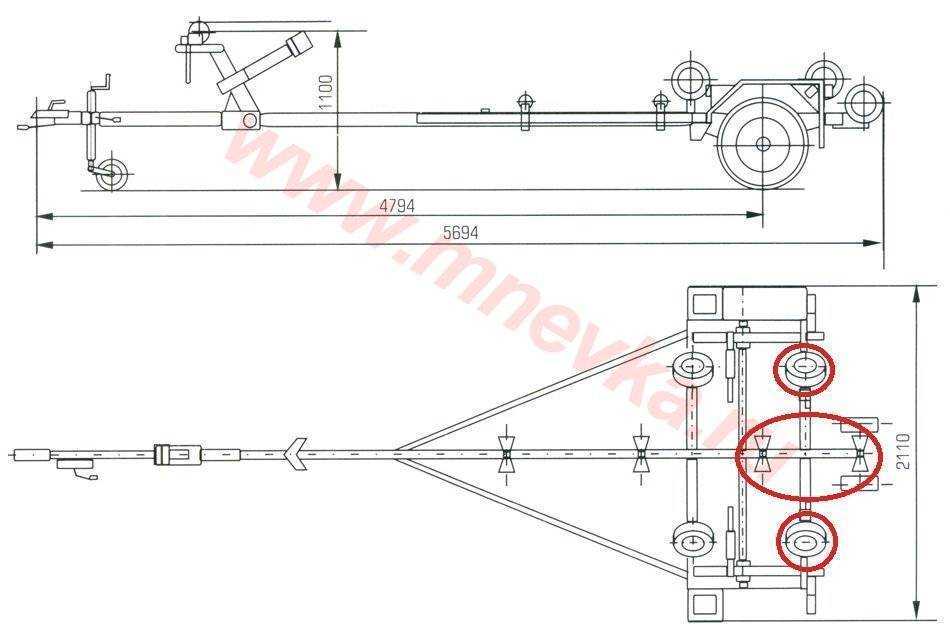

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

1. Длина всей конструкции.
2. Высота бортов.
3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

• Длина не более 20 метров.
• Ширина не более 2,2 метров.
• Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
2. Металлическая труба, применяемая при сборке каркаса.
3. Швеллер, толщина которого составляет 12 мм.
4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
7. Фонари автомобильные с указателем поворотов.
8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
9. Опорная ножка с механизмом подъема.
10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

• Молоток.
• Измерительные приборы с маркером.
• Электроды и наиболее подходящий сварочный аппарат.
• Набор ключей.
• Дрель и сверло.
• Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Покраска прицепа

Когда все элементы конструкции надёжно закреплены и первые этапы личного тестирования пройдены, можно приступать к мелкой доработке изделия. Сначала нужно весь прицеп обработать специальным антикоррозийным покрытием, а после его высыхания можно заняться покраской.

На финальном этапе устанавливается светотехника и электропроводка.

Выкладываю фото, и сразу некоторые пояснения: — труба 50х25, пускал ее я не сверху, а с боков рамы, отрезав предварительно родной фаркоп. — труба для страховки и удобства в работе обвязана с рамой болтами м8 — изгибы трубы делал подрезами, затем проваривал и наваривал «косынки из стали 1.5мм -штыри амортизаторов можно отрезать еще на 20 мм, сделав шлиц (если «приспичит» снять амортизатор), в нижних сайлентблоках амортизаторов отверстия увеличиваются до 12 мм (там дырки 10мм) — осталось сделать ложементы и носовой фиксатор — крылья будут дюралевые, фонари светодиодные (Китай) — продольный швеллер 60х60 толщиной 2.5 мм крепится ко всем поперечинам рамы и центральной трубе дышла болтами м8, буду еще проваривать -прицеп еще опустится на 30 мм- не пристегнуты цепи- ограничители -швеллер- колпак 140 мм ширина полки 55мм, толщина полки 10мм сам швеллер 8 мм — сейчас нагрузка на сцепное устройство 55 кг (измерял бытовыми весами женскими » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> положив на них фанерку, развесовка изменится с установкой ложементов, «заходного» ролика и подвеской мотора 56 кг — в швеллер на донышко постелена доска пропитанная толщиной 25 мм и с боков нашиты брусочки толщиной 20 мм что бы киль не задевал железо Наученный горьким опытом «приварил- отрезал» продолжаю сборку пока на болтах с последующей сваркой. -лодка расположена так: 1.6 метра сзади от оси 2.6м впереди А лодку с бОльшей килеватостью вообще без проблем разместить на прицепе после замены амортизаторов. Готов ответить на вопросы и принять конструктивную критику » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» /> » class=»alignleft» alt=»:)» title=»Улыбается :)» data-shortname=»:)» />

Как соединить прицеп с автомобилем

Вам необходимо будет приобрести сцепное устройство для легкового прицепа

Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м

Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м

Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.

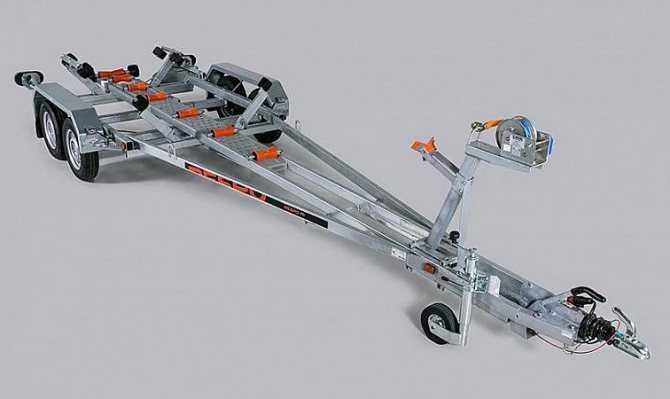

Топ-2. РЕСПО V64Т2

Рейтинг (2021): 4.82

Лучший выбор Максимально продуманная конструкция с возможностью регулировки всех роликов, позволяет перевозить любые лодки – как ПВХ, так и металлические или пластиковые.

• Характеристики

  Средняя цена: 330 000 руб.

• Страна: Эстония (производится в России)
• Грузоподъемность: 1205 кг
• Собственный вес: 300 кг
• Длина перевозимого судна: 6 м
• Опоры: ролики
• Тормоза: гидравлические

Неважно, какая у вас лодка, металлическая, ПВХ или РИБ, этот прицеп с ней справится. V64Т2 имеет максимально продуманную систему роликов, регулирующихся по всем направлениям

Их можно выставить под любой размер и форму киля, при этом вам не понадобится даже гаечный ключ. Особого внимания заслуживает покрытие рамы. Это разработка производителя, существенно выигрывающая у привычного цинка по качеству и долговечности. Прицеп можно смело загонять в соленую воду и даже держать там длительное время. Также отметим наличие гидравлическим тормозов, что очень важно при учете перевозимого веса и двухосной конструкции. Тормоза автоматические и сами сработают, если автомобиль начал замедляться.

Плюсы и минусы

• Гидравлические тормоза
• Специальное антикоррозийное покрытие
• Регулировка роликов по всем направлениям
• Двухосная конструкция

• Очень высокая цена
• Довольно слабая лебедка

10 лучших прогулочных катеров

Инструкция по изготовлению

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

• профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
• труба 60х40х2;
• кусок швеллера 12го;
• лист железа толщина 2мм;
• облицовочные крылья и брызговики (на ваше усмотрение из чем обшить — легким пластиком или жестью);
• провода на проводку;
• два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
• лебедка ручная с тросом;
• опорная ножка;
• кильблоки или материал для них (полиуретан);
• грунтовка и краска (по желанию).

Для изготовлению необходимо подобрать прочные и легкие материалы. Большой вес прицепа из тяжелых, толстых компонентов с лодкой на борту значительно увеличивает расход топлива автомобиля и увеличивает износ шин, двигателя и коробки передач.

Так же следует учесть такие факторы, как:

• размеры и возможности заезда к месту хранения лодки;
• предельный буксировочный вес вашей машины (тягача);
• удобство эксплуатации прицепа отдельно от автомобиля (стойки, ножки, ручки для перемещения).

Доработка

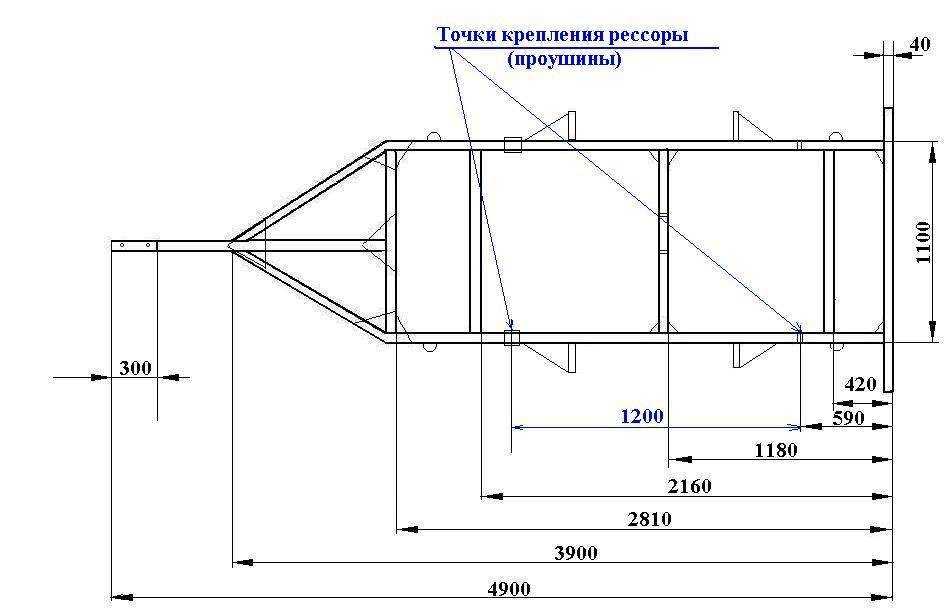

Составленный чертёж с просчитанными данными относительно параметров используемых материалов будет хорошим подспорьем в монтажных работах, поэтому обходиться без него не стоит. Для удобства разрабатывается несколько чертёжных планов, отражающих разные узлы соединения и механизмов. Так будет быстрее производить сборку деталей, не забывая о мелких деталях.

Процесс изготовления прицепа состоит из следующих этапов:

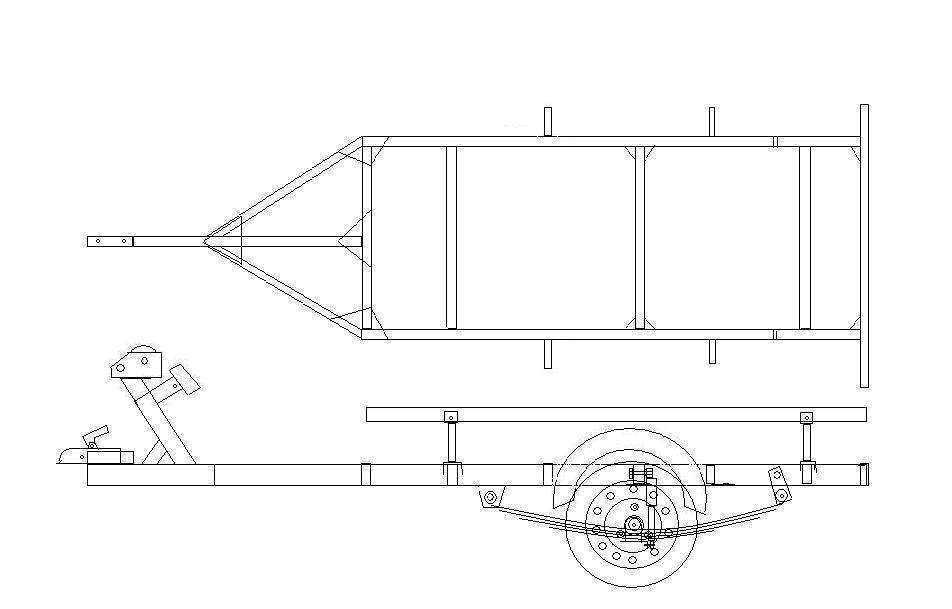

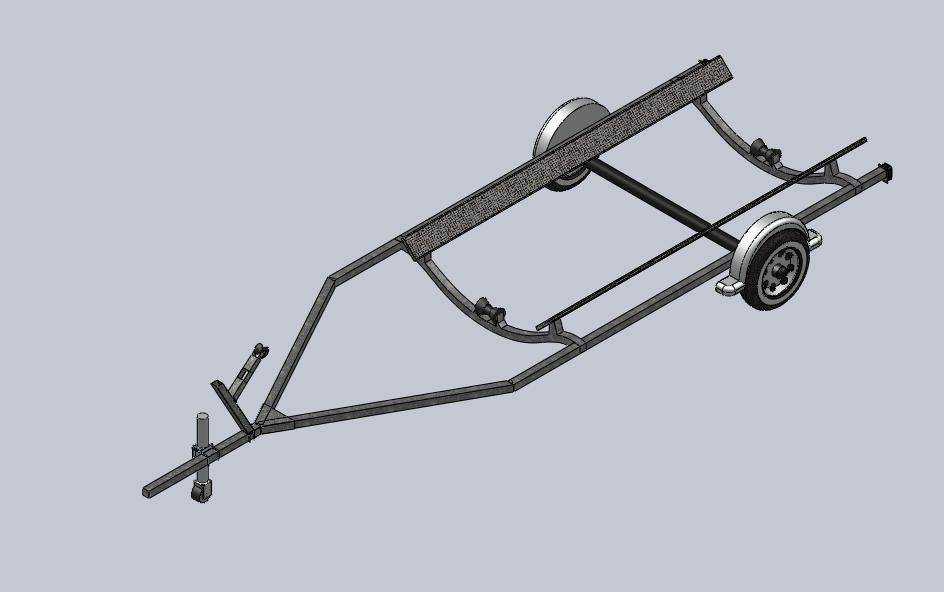

1. Первой собирается рама. Для того, чтобы конструкция получилась достаточно прочной, нужно соединять металлические трубы и профиль сварочным аппаратом. Ходовку и ось прихватывать к раме не стоит, а вот укрепления стыков в виде косынок из тонкого листового металла не помешают.

2. Ось к раме фиксируется строго перпендикулярно по отношению к центральной балке. Для крепления используются болты М12 или М13.
3. Установить крепёжный механизм в зоне соединения оси и фаркопа. Мастера рекомендуют использовать готовый механизм, это ускорит процесс сборки, и гарантирует безопасность эксплуатации прицепа.
4. Следующий этап заключается в монтаже колёс. Принцип работы тот же, что и при установке колёсных пар на авто или мотоцикл.
5. Тестовый проезд трейлера, подсоединённого к авто, поможет определить необходимость проведения балансировки. Если при езде самодельную конструкцию не уводит в сторону (влево/вправо), то можно повторить тест, но уже с лодкой. В случае обнаружения ухода прицепа в сторону, потребуется переставлять ось.
6. Чтобы во время езды лодка не заваливалась на бока, нужно установить на конструкции опоры: опорную ножку и страховочный трос, опорные элементы для крыльев, лебёдки и кильблоков. Для изготовления фиксаторов используется труба 60х40х2 мм. Опоры под кильблок раскраивают на гильотине из полос металла и соединяют сварочным аппаратом. Параметры и угол наклона должны давать роликам свободно двигаться при погрузке, а во время переезда плотно прилегать к лодке. Излишнее давление может повредить корпус плавучего средства или киль. Упростить расчёты поможет сделанный предварительно макет киля. Так выставить ролики будет гораздо легче.
7. После установки всех элементов на каркас нужно зачистить металлические поверхности мелкой шкуркой, после чего обезжирить спиртовым раствором или ацетоном. Чтобы коррозия не проступила при первом дожде, следует обработать все металлические детали грунтовкой и краской с промежуточной просушкой.
8. После просушки на прицеп устанавливаются брызговики. Далее на заднюю часть конструкции фиксируются фонари, и протягивается проводка. Провода аккуратно фиксируются вдоль всей длины, чтобы при установке лодки и её снятии цепь не повредилась. Выходной кабель фиксируется у фаркопа с помощью разъёмов.

Что следует учесть при выборе

В комплектацию прицепа может входить тент, но его наличие не обязательно. При выборе следует учесть следующие рекомендации:

1. Учитывайте, какой груз способен выдерживать автоприцеп. Каждый из них рассчитан на свои габариты.
2. Дополнительные комплектующие. Наличие ложемента, килевых валиков и роликов позволяет перевозить груз в сохранности. При их отсутствии понадобится периодически останавливаться и проверять крепление груза.
3. Дорожный просвет должен быть не меньше чем у автомобиля. Предпочтительнее наличие откидной стойки, которая обеспечивает устойчивость конструкции.
4. Целостность световых сигналов. При перевозке происходит повреждение сигналов, поэтому проверьте их работоспособность.
5. Подвеска пружинная. Вне зависимости от того используется колесная или рычажная балка желательно выбрать пружинную подвеску. Альтернативой выступает зависимая рессорная конструкция.
6. Осмотрите хорошо все подвижные элементы, а также их соединения.
7. Удобно использовать модели с длинным ложементом, обтянутым мягкими тканями.

Модель и фирму каждый выбирает сам в зависимости от предпочтений и габаритов лодки.

Обзор прицепов: двухосные и одноосные: таблица прицепов

Для удобства сравнения основные параметры представлены в единой форме:

• размеры кузова (Длина х Ширина в см);
• грузоподъемность, кг;
• тип подвески;
• особенности комплектации.

«Компакт» 817700 (МЗСА)

Модель (Производитель)	«Компакт» 817700 (МЗСА)
Кузов	200х110
Грузоподъемность	615
Подвеска	Рессоры
Серийная комплектация	Противооткатные каблуки.
Примечания	За дополнительную плату увеличивают высоту стенок, устанавливают экономичные светодиодные фонари.

82940Т (Трейлер)

Модель (Производитель)	82940Т (Трейлер)
Кузов	147х94
Грузоподъемность	554
Подвеска	Рессоры
Серийная комплектация	Фанерный пол
Примечания	В качестве тягача для не слишком дальних перевозок можно использовать мощный квадроцикл. Для защиты груза от погодных воздействий приобретают мягкий тент и съемный металлический каркас.

7132-02K (СаранскСпецТехника)

Модель (Производитель)	7132-02K (СаранскСпецТехника)
Кузов	220х122
Грузоподъемность	575
Подвеска	Рессоры
Серийная комплектация	Тент с подъемным механизмом, оснащенным газовыми пружинами.
Примечания	Ламинированная фанера внутренней обшивки не повреждается в условиях повышенной влажности. Конструкция собрана с применением узлов от серийных легковушек. Допустима установка колес R15 вместо стандартного размера R13.

7132-16 (СаранскСпецТехника)

Модель (Производитель)	7132-16 (СаранскСпецТехника)
Кузов	242х144
Грузоподъемность	485
Подвеска	Рессоры
Серийная комплектация	Тент с каркасом высотой 100 см.
Примечания	Борта откидываются и демонтируются при необходимости. Вес по техническому паспорту не превышает 750 кг, поэтому допустима эксплуатация при наличии водительских прав категории В.

817730.012 (МЗСА)

Модель (Производитель)	817730.012 (МЗСА)
Кузов	240х120
Грузоподъемность	550
Подвеска	Рессоры
Серийная комплектация	Противооткатные каблуки
Примечания	Для этой модели выпускают пластиковые крышки с высотой внутри 135 или 50 см.

ЛАВ 81013А (Вектор)

Модель (Производитель)	ЛАВ 81013А (Вектор)
Кузов	350х200
Грузоподъемность	345
Подвеска	Рессоры
Серийная комплектация	Кронштейн для запасного колеса, опора и регулятор высоты сцепного узла.
Примечания	В крупном кузове этой модели можно установить одновременно 2 гидроцикла. Надежную защиту груза обеспечит прочный пластиковый короб (крышка).

Дельфин 6.5 (Трейлер)

Модель (Производитель)	Дельфин 6.5 (Трейлер)
Максимальная длина судна	600
Грузоподъемность	1300
Подвеска	Резиножгутовая
Серийная комплектация	Тормозная система, автоматическая опора.
Примечания	Положение опорных роликов можно изменить для точного соответствия форме груза. Прочные ложементы созданы из толстых брусьев.

ЛАВ 81014B (Вектор)

Модель (Производитель)	ЛАВ 81014B (Вектор)
Максимальная длина судна	580
Грузоподъемность	363
Подвеска	Рессоры
Серийная комплектация	Опора с колесом, кронштейн для «запаски».
Примечания	Для погружения задней части прицепа в воду можно снять панель вместе с закрепленными фонарями. Тормоза нет, поэтому надо точно соблюдать скоростной режим при большой массе груза.

Водник 03 (Курганские прицепы)

Модель (Производитель)	Водник 03 (Курганские прицепы)
Длина судна	480
Грузоподъемность	590
Подвеска	Рессоры
Серийная комплектация	Ложементы с встроенными регуляторами, стропы, самосвальный механизм, ручная лебедка.
Примечания	Крепление для запасного колеса надо покупать отдельно. Задняя поперечина с комплектом световых приборов демонтируется при необходимости.

81772B.101 (МЗСА)

Модель (Производитель)	81772B.101 (МЗСА)
Длина судна	450
Грузоподъемность	438
Подвеска	Рессоры
Серийная комплектация	Встроенные петли для талей.
Примечания	Рама и дышло созданы из устойчивого к влаге оцинкованного профиля. Опора регулируется по высоте и углу наклона. Продольные опоры можно установить в разных местах.

Обзор легковых прицепов для перевозки резиновых надувных лодок ПВХ: цены, описание

1. Время, которое требуется, чтобы лодку накачать. Вы не считали, сколько часов отдыха теряется на подготовку? А после рыбалки её нужно ещё сдуть, и перед этим желательно просушить и очистить от ила.
2. Непрочность материала. Конечно, требуется некоторое усилие, чтобы повредить ПВХ, но случаи пробоин нередки, особенно если вы используете навесной мотор, а на пути притаилась невидимая глазу коряга. Сегодня существуют очень прочные материалы для надувных образцов, они используются в военной промышленности. Но стоимость такой «непробиваемой» лодочки будет сравнима с ценой небольшой яхты.

Ходовая часть

При изготовлении лодочного прицепа своими руками необходимо уделить особое внимание прочности ходовой части, поскольку от надёжности прицепа зависит не только безопасность его владельца и других участников дорожного движения, но и возможность постановки такого транспортного средства на учёт, ведь если прицеп не пройдёт ходовые испытания в ГИБДД, то его нельзя будет зарегистрировать. Колёсная ось конструкции должна быть крепкой, что также будет проверено в момент экспертизы при прохождении регистрации

Согласно действующим правилам, в качестве колёс могут быть использованы автомобильные либо мотоциклетные модели

Колёсная ось конструкции должна быть крепкой, что также будет проверено в момент экспертизы при прохождении регистрации. Согласно действующим правилам, в качестве колёс могут быть использованы автомобильные либо мотоциклетные модели.

Колёса, предназначенные для садовых тачек и мотокультиваторов, не подойдут для подобных нужд, так как конструктивно не предназначены для движения по автомобильным дорогам. Наиболее практичным вариантом будет использование готовой оси от автомобиля, в которой уже продуманы крепления и элементы подвески, что значительно упростит конструкторскую работу. Всё, что нужно будет сделать в данном случае, – надёжно прикрепить ось к несущей раме.

В принципе крепить ось можно напрямую к раме, однако грамотно установленные амортизаторы или рессоры помогут уберечь лодку от ударов при езде по плохим дорогам.

Следует учитывать центр тяжести лодки и проектировать раму таким образом, чтобы около 70% нагрузки приходилось на переднюю часть прицепа и только 30% – на заднюю. Соблюдение данной рекомендации повысит управляемость прицепа на дороге, а также исключит вероятность срыва крепления фаркопа вверх, что может повлечь за собой ДТП. Не стоит также слишком сильно смещать баланс вперёд. Оптимальным уровнем нагрузки на фаркоп автомобиля будет 50–80 килограммов, в случае превышения балансировку лучше изменить путём смещения оси.

Все элементы рамы соединяются между собой посредством сварки швов. После того как сборка рамы и оси закончена, необходимо соединить их болтовым соединением, соблюдая чёткую перпендикулярность несущей балки рамы и оси, чтобы исключить любую несоосность в движении автомобиля и прицепа.

С конструкцией прицепного устройства лучше не экспериментировать, а приобрести его в магазине автозапчастей и установить на собранный прицеп. Это поможет избавиться от ненужных вопросов при регистрации, а также обезопасить себя и окружающих. Конструкция обязательно должна содержать страховочный трос или цепь в районе крепления. Это также требование, предъявляемое к безопасности.

На данном этапе можно совершить первое ходовое испытание, чтобы убедиться в том, что получившуюся конструкцию не ведёт ни в одну сторону

Необходимо помнить, что делать это нужно с максимальной осторожностью, поскольку неверно собранный прицеп на скорости способен стащить автомобиль с дороги и даже спровоцировать переворот

Преимущества использования прицепа

Применение автоприцепа для транспортировки имеет ряд преимуществ:

1. На устройстве есть специальные крепления, килевые валики, ложементы и боковые ролики, которые позволяют надежно зафиксировать конструкцию.
2. Устройство способно с легкость перевозить тяжести по неровной дороге с ямами и ухабами за счет своей рессорной конструкции.
3. Большой ассортимент с разной конфигурацией и длиной, позволяющий подобрать наиболее оптимальный вариант для перевозки своего плавательного средства.
4. Дорожный просвет точно такой же, как и у легкового автомобиля.
5. Позволяет перевозить лодку в надутом виде, что существенно экономит время, не требуя ее собирать и разбирать.

Процесс сборки и ключевые особенности

Съемник шаровых опор универсальный своими руками чертежи

В качестве основной рамы можно использовать трубы 80х40х3,5 мм. Если есть возможность работать с более толстым материалом – это не проблема, но вот меньшая плотность может привести к поломкам, поскольку лодки весят немало.

Для работы хватит двух труб по восемь метров – одна станет основной осью, а вот вторую придется разрезать на мелкие части, чтобы потом приваривать к основе. Сварщика такой процесс займет всего на несколько часов.

Следующий шаг – крепление опорной ножки и страховочного троса.

Из немного более тонкой трубы сварите лебедку – конструкция усложняется талрепом, который предназначается для удерживания лодки на месте во время перевозки. Иначе сам механизм крана долго не прослужит. Труба той же толщины пойдет на опоры крыльев.

Те же материалы используются и для кильблоков – их нужно несколько пар, поскольку одна приведет к поломкам днища. Опоры же нужно просто нарубить и приварить в предназначенных местах. Ролики на осях должны двигаться свободно, потому что заедание приведет к повреждениям.

Проводите необходимые испытания, а потом вешаете светотехнику, после чего красите.

Главное здесь, безусловно, размеры прицепа для лодки. Это определяющий фактор. В качестве основы используется обычный транспортный прицеп, который почти наверняка есть у вас в гараже.

Большую роль играет ширина плавательного средства, поскольку именно это и ограничивает возможности прицепов – длина может быть любой, главное, соответствовать правилам дорожного движения.

Итак, для сборки вам понадобится несколько металлических балок или труб, механизм лебедки, колеса и сварочный аппарат. Кроме того, неплохо будет иметь под рукой и кильблоки для предотвращения повреждения днища или бортов.

Прицеп для лодки своими руками сделать таким образом достаточно просто.

Приварка килеблоков – это один из завершающих шагов. Вам нужно всего лишь выбрать правильный угол, чтобы лодка легко сходила с помоста. Лебедка же устанавливается на прицеп и нужна, чтобы втаскивать всю конструкцию без участия человеческой силы. Что, учитывая вес, делает её обязательной для установки в прицепы для лодок ПВХ.

Также на него может быть установлена сигнальная светотехника – если это отвечает требованиям безопасности. Последним же шагом станет покраска всей конструкции, а также полевые испытания механизма.

Прицеп для лодки своими руками сделать таким образом достаточно просто. «{amp}gt;Вам нужно в первую очередь сварить трехмерную конструкцию по форме лодки, которая будет устанавливаться в прицепе. Дальше надо приварить колеса, но таким образом, чтобы они не входили внутрь, оставаясь за пределами машины.

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.
