Тюнинг автоприцепов для легковых автомобилей фото

Перед началом работ

Прежде чем приняться за дело, нужно решить – будет каркас разборным или сварным? Удобство и практичность разборной конструкции сложно переоценить – при необходимости его можно снять и аккуратно сложить в гараже, где он будет занимать минимум места. Сварной каркас можно будет разве что снять с прицепа. Технологически изготовить разборный каркас сложнее, на это потребуется больше времени. Поэтому если вы уверены, что каркас с тентом будет установлен на прицепе постоянно, рекомендуем присмотреться именно к сварной конструкции.

Второе, что важно обдумать заранее – наличие или отсутствие скоса, а также высота конструкции. Аэродинамический скос позволяет добиться уменьшения парусности, и, соответственно, расхода топлива

При этом страдает вместительность прицепа. Высота каркаса также не должна быть излишней.

Варианты обшивки

Для начала поговорим про изготовление бортов. А именно о материалах, которые подходят под надставные конструкции. Попробуем разобраться, из чего сделать борта и чем отличаются те или иные материалы.

В общей сложности можно выделить следующие варианты.

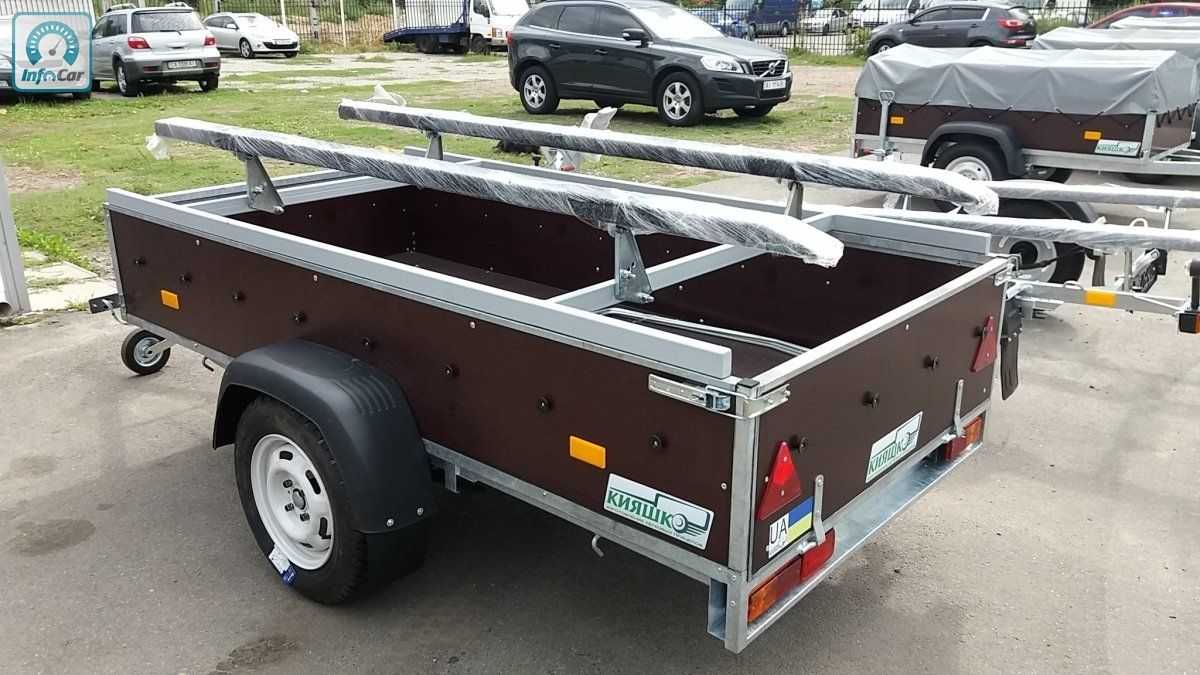

Профильная труба. Так можно из профиля сделать с нуля или нарастить имеющиеся конструкции автоприцепа. Приваривают соответственно к раме ТС или имеющимся бортам. Из профильной трубы изготавливается рама, которая монтируется на автоприцеп. Далее обшивается ламинированной фанерой

Тут важно, чтобы фанера по толщине была минимум 9 мм;
Алюминий или нержавейка. Для надставников очень хороший материал, поскольку долго служит, не ржавеет и обладает отличными характеристиками

При этом алюминиевые надставки дорогие, потому некоторые отпугивает цена;
Пластик или стеклопластик. Встречается редко, но все же бывает. В основном подходит для создания домов на колесах или каких-то передвижных жилых комплексов. Под погрузочные работы материалы слишком хрупкие;
Бортовой профиль. Отличный вариант, с которым удобно работать. Имеет разные подходящие размеры и конфигурации;
Стальные листы. Тут также стоит сделать рамку, а затем обшить стальными листами. Вариант дешевле алюминия и нержавейки, но при этом потребуется дополнительно думать о сохранности металла от негативного влияния коррозии;
Профнастил. Вообще в теории можно взять оцинкованный лист и изогнуть его под требуемую конфигурацию. Но на практике проще взять готовый металлопрофиль, гребень которого равен С10.

Материалов достаточно много. Выбирать следует тот, который будет практичным и выгодным для вас. Не экономьте, дабы потом экономия не обернулась для вас разочарованием. Грамотно распорядитесь бюджетом.

Многие предпочитают самодельные конструкции, поскольку их цена значительно ниже. Но доработка становится несколько сложнее, поскольку потребуется купить все материалы, комплектующие, крепежные элементы, установить замок, петли и пр. Если защелка окажется несоответствующей конструкции, возникнут трудности с фиксацией откидного борта.

Перед тем как сделать себе дополнительные борта, высота которых будет отвечать вашим требованиям, определитесь с прицепом, над которым предстоит работать.

Довольно часто в качестве основы под переделку и монтаж надставных бортов используются следующие автоприцепы:

Курганский;
Лидер Плюс;
Кремень;
Крепыш;
Спутник;
Пчелка;
МЗСА;
Тайга;
ВМЗ;
КМЗ и пр.

Если вы сомневаетесь в своем решении сделать все своими руками, всегда можно обратиться за помощью к специалистам. Хорошие мастера работают в таких городах как Самара, Москва, Волгоград, Нижний Новгород и пр. Как минимум стоит проконсультироваться и решить, делать все своими руками, либо же приобрести готовые конструкции.

Восстановление

Ремонт прицепа ММЗ можно выполнить следующим образом (исходная модель практически разъехалась по швам):

Реанимация начинается с тщательной с заделыванием всех трещин методом сварки. Далее проверяются диагонали, борта стягиваются мягкой катаной проволокой с дальнейшим усилением углов. На донную часть вваривается еще пара усилителей. Эта операция связана с тем, что в штатном исполнении днище оснащено всего одним усилителем, которого не хватает для полноценной эксплуатации. В результате металл рвется, дно просто проваливается.
Можно из подручных средств сварить новое кузовное дно в качестве дополнительного слоя поверх основного элемента. Для этой цели вполне подойдет несколько кусков железа толщиной 3 мм. Для начала отрезки свариваются между собой, а затем с основным покрытием. Для надежности вся конструкция фиксируется болтами с прессшайбами.
Монтируем усиленные рессоры.

После реставрации прицеп ММЗ-81024 подвергался усиленным нагрузкам (транспортировка цемента, песка, щебня). За 4 месяца эксплуатации — никаких нареканий, даже по сравнению с новым образцом.

Здравствуйте, друзья! Поскольку не всегда заводской автоприцеп может полностью удовлетворить потребности своего владельца, многие решаются на конструктивные изменения транспортного средства. Всевозможная переделка прицепа направлена на достижение им тех характеристик, которые будут устраивать вас.

Но что можно создать из него и насколько сильно способны видоизменяться прицепы? Об этом и поговорим.

Модернизация

Прицепы для легковых автомобилей, цена которых стартует от 200 долларов (в зависимости от состояния «телеги»), можно усовершенствовать еще одним способом. Этапы работ:

Замена сцепного устройства на новый вариант.
Монтируются ступицы и ручник.
Из обыкновенного домкрата можно изготовить дополнительную опору на дышле.
Далее производится замена фар (можно купить новые элементы либо использовать имеющиеся в запасе фонари, например с ВАЗ-2108).
Конструкция обшивается оцинковкой.
Дальнейшая переделка прицепа ММЗ заключается в реставрации подвески. Для этого производим замену ступиц на пластины с ВАЗ-2108 (с гнутой балки).
Усиливается рама.
Проводится окраска конструкции.

Сиденье – ящик для инструментов

Все металлические детали покрашены черной грунт — эмалью по ржавчине, а кузов и инструментальный ящик обшиты кровельным оцинкованным железом, которое посажено на обычные вытяжные заклепки. Каркас инструментального ящика сварен из уголка 20 мм и имеет размеры : Д 70 х Ш 34 х В 30см. Сиденье изготовлено из куска ДСП и поролона, обшитого дермантином. Сбоку врезан замок (см.фото).

Размеры этого ящика выбраны не случайно, потому как есть необходимость перевозки бензопилы, топора и канистры с бензином. И как оказалось в дальнейшем длинное сиденье удобнее при поворотах. Днище прицепа сделал из двух обрезков водостойкой OSB толщиной 12мм. Впоследствии сверху прикручу лист кровельной оцинковки.

Варианты доработки

Если прицепу не требуется капитальный ремонт, то есть он находится в достаточно неплохом техническом состоянии, имеет смысл над ним поработать, внести некоторые изменения.

По мере эксплуатации и старения Пчелки понимаешь, что она не вечная, а ее конструкция не настолько идеальная. Потому требуется замена некоторых элементов. Тот же подшипник ступицы начинает активно шуметь и мешать нормальной езде.

Предлагаю несколько вариантов того, как можно усовершенствовать Пчелку и сделать все своими руками.

Переделка подвески. Заметил, что у многих владельцев НЕФАЗ 8122 стоит на рессорах вместо старой заводской подвески. В этом есть логика, поскольку при выборе подходящей оси для прицепа, именно в пользу рессорного варианта многие склоняются. Они практичнее, долговечнее, способны переносить более серьезные перегрузки. Но требуют тщательного ухода, потому взвесьте все за и против;

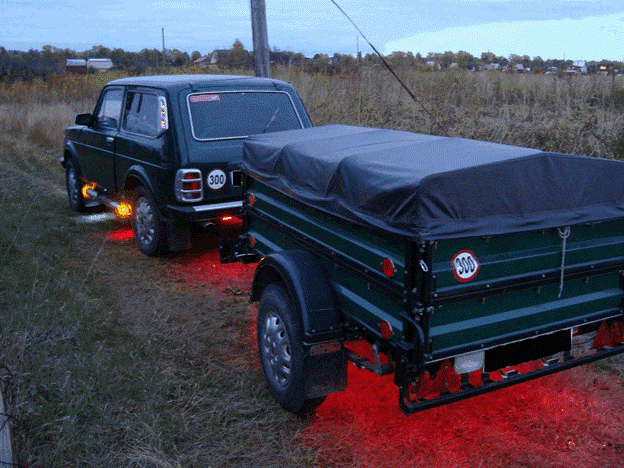

Замена оптики. Стандартные фонари оставляют желать лучшего как по внешним, так и по техническим параметрам. Можно взять любой комплект задних фонарей для прицепов, для украшения доработать светодиодной лентой. Главное здесь не переборщить, чтобы Пчелка не превратилась в новогоднюю елку;

Как удлинить легковой прицеп

Для транспортировки длинномерных строительных материалов обычный объем прицепа не устраивает параметрам эксплуатации. После внесения в конструкцию собственных изменений, с ГАИ появлялись определенные проблемы. Отсюда и конфликты с автоэкспертами, которые несогласны с увеличенной протяженностью прицепа. Несмотря на это, повысить объем возможно самым обычным способом и получить разрешение на использование

Эксперты, которые уже переделывали конструкцию в домашних условиях сообщают, что заводы-изготовители делают легковые прицепы с обычной протяженностью, а в нашей модификации очень важно удлинить дышло

В основной части конструкции, само дышло является довольно значимым компонентом. Ранее курганские изготовители применяли удлинитель дышла величиной в 1 размер. Согласно плану конструкции на заводе, жердь производилась подобно удлинителю и состояла из 4-х гранной трубки, внутри которой и размещалась жердь или дышло. В таком случае после выхода с конвейера автоприцеп приобретал длину 1 м 80 см и все преимущество удлинённой базы, которые позволяли транспортировать грузы до 5 метров длинной. Народные умельцы придумали, как сделать эту модификацию у себя дома. Для этого можно использовать один из доступных способов.

К образцу выберем обыкновенный автоприцеп, объёмом до 750 кг. После непродолжительного использования стали формироваться трещины в дышле, линия преобразилась в дугу, при этом перевозимый вес не превышал всего 1 тонну. Было замечено изнашивание сцепления, резины и задней доли прицепа и прочего. Понаблюдав за другими модификациями, можно сделать выводы, что этот автоприцеп ещё прочно выполнен. Изменив его конструкцию, возможно повысить масштабы кузова и грузоподъемность. Теперь давайте перейдём к технической составляющей:

Стандартная конструкция

Усилим раму старого прицепа профилем из с толстостенных стальных трубок 40х60.
Рессоры оставим прежние, усилив листами с буханки.
Стремянки антилопа и линия из трубы нкт.
Борта сделаем из профнастила 0.7 и сцепление в 1.5тонны.
Приварив передние цапфы к мосту автомобиля, оставим ступицы и диски прежними. Подбираем и устанавливаем электрику по своему усмотрению.

Каркас сделан из доски-сороковки

Околачиваем досками борта прицепа с вылетом согласно 40 см впереди и позади, зафиксировав их крепко болтами с втулками к металлической рейке внизу рамы.
В основании дощечек делаем файервуд из широкого бруса для упора или совершаешь сварную систему.
Позади упрочняем иммиграционные слани той же сороковкой. Для верной развесовки рекомендуется въезжать только задом. Закрепляем всё это многообразными стяжками к упорам.
Борта прицепа в данном варианте остаются раскрытыми и значит номер необходимо переместить.

Переделав прицеп таким образом, вы повышаете полезный объём автотранспортного средства. Почему это исправление может стать причиной конфликта? Введение любых изменений в конструкцию прицепа конкретно повлечет из-за собою устранение гарантии. В таком случае владельцу необходимо понимать это на первом этапе проектирования. Каждый пользователь должен взять это за правило, чтобы устранить все опасности и соответствовать законодательству

Виды тюнинга

Рассмотрение всех способов тюнинга невозможно, поскольку их много. Но основа упирается в идею. Если водителя что-то не устраивает в прицепе, он должен четко понять это. Определиться, где возможна доработка и какая. Это первоначальная сложность. Идеи преобладают над определенностью по количественному составу. Иногда придется идти на компромисс и даже оставлять изначальную задумку. Ведь внесение изменений в автомобильный прицеп регламентировано правилами.

Однако если как объект для экспериментов выбрать классический бортовик, то поле деятельности появится и при отсутствии идей

Какие модели или марки – это неважно. Имеется кузов на колесах, значит, нужно его улучшить

Для бортовика применимы несколько перевоплощений. Но чтобы избежать ошибок, с направлением доработки определяются заранее.

Другие производители

Среди лидеров изготовителей прицепов – . Фирма специализируется на выпуске тяжелых изделий, ориентированных на транспортировку яхт, катеров, крупного промышленного оборудования. В последнее время модельный ряд пополнился облегченными модификациями, которые могут оснащаться тентом на прицеп ММЗ. Кроме того, производитель утверждает, что по заказу клиента может дополнить агрегат всеми возможными дополнительными конструкциями.

Также на рынке прицепной техники популярностью пользуются модели от украинского предприятия «Кремень» (город Кременчуг). Изделия отличаются высоким запасом прочности, так как изготавливаются из качественного металла, утолщенных профилей и оснащены усиленной рамой. К минусам этих приспособлений относится большой вес, что делает прицеп не очень удобным. Стоит отметить, что ассортимент у этого производителя ограничивается одноосными модификациями с показателем средней грузоподъемности. Тем не менее компания остается в числе лидеров на соответствующем рынке.

Процесс изготовления прицепа

Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

Квадратный металлопрокат 30х60 мм или 25х25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят: Ступицы;
Рессоры;
Рессорные серьги;
Стремянка с подкладками;
Амортизаторы;
Колёса.

Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.

Застёжки и крепления для бортов распространены в хозяйственных магазинах.
Трёх миллиметровый трос или цепь.
Электрика делается из многожильного кабеля. А вот фонари с розеткой надо купить.
Зажим на фаркоп – вот на чём нежелательно экономить.

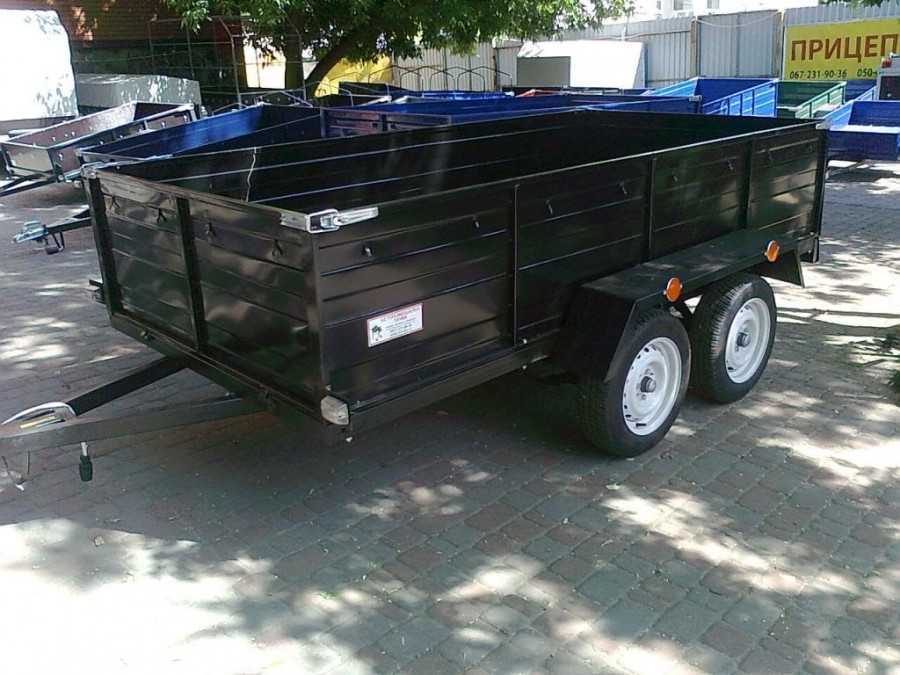

Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления. Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему. Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.

Сборка автоприцепа своими руками

Нельзя проходить мимо составления чертежа. Подготовительные действия могут не оставить в памяти цифр. Наглядность обеспечивает зрительный контроль, понимание сборки, к тому же, если будет помощь со стороны мастера при сварке, либо фрезеровании. Подведение итогов сбора материала, комплектующих, инструментов дадут разрешение к началу действий:

Резка швеллера начинается с отмеривания отрезков нужной длины.
Отпиленные части рамы укладываются на ровную поверхность для сваривания. Ровные углы и плоскости обеспечат точную фиксацию бортов. Следом варятся ребра жёсткости. Система лонжеронов (продольные) и траверсов (поперечные части).
Перед привариванием кронштейнов под рессоры следует отмерить один метр сзади прицепа до предполагаемой середины балки моста. Там будет точка сварки. Ось должна быть смещена от центра к заднему борту. Также привариваются крепления амортизаторов.
Независимо V-образное дышло или прямое, оно может быть съёмным. Тогда приваривать надо кронштейны с отверстиями под болты. Дышло подвергается центровке.
Далее следует установка ходовой части: оси, рессор, амортизаторов. Ставятся ступицы и колёса.
Перевёрнутая рама с колёсами подвергается дальнейшей сборке. Устанавливается тягово-сцепное устройство. Оно требует внимания. Подходит вариант фиксации его на фаркопе и подката прицепа за дышло к авто. Сцепка с дышлом может быть сварная или болтовая, разборная. Нельзя забывать про установку тросов и цепи безопасности.
Порядок монтажа днища и бортов следует из чертежа. Но после примерки их надо снять для фиксации проводки с приборами освещения.
Фонари заднего хода, поворотники, габариты и стоп-фонарь соответствуют освещению авто. Для параллельного соединения используется соответствующий разъем: вилка. Розетка располагается на фаркопе.
После проверки установленных узлов происходит монтаж крыльев.

Видео инструкция по изготовлению прицепа

Тест образца проводится с постепенным увеличением груза. Желательно, чтобы кто-то помогал в этом деле, зрительно фиксируя работу подвески и сцепного узла. Покраска антикоррозийным покрытием производится на любой стадии монтажа. Это зависит от доступности покрываемых мест.

Тюнинг легкового прицепа

Тюнинг прицепа для легкового автомобиля — это доработка (переделка) легкового автоприцепа («Крепыш», «Престиж», «Волга» и др.). Во время апгрейда прицепа автовладельцы преследуют следующие цели:

повышение функциональных возможностей;
увеличение грузоподъемности;
модернизация внешнего вида.

Также тюнинг автоприцепов для легковых автомобилей проводится и для езды по бездорожью (при поездке на охоту, рыбалку).

На дому

Прицеп для легкового автомобиля можно доработать в автосалоне или самостоятельно (при проведении тюнинга своими руками). Для переделки автоприцепа на дому понадобится следующее:

металлопрокат в форме квадрата 25х25 мм, рамы, стойки, швеллер в форме буквы П;
борта и днище (изготавливаются из фанеры толщиной 11-12 мм в несколько слоев);
трос толщиной 3 мм (цепь), фонари, вилка, розетка, многожильные провода (на проводку прицепа);
новые амортизаторы, зажим на ТСУ (фаркоп);
оси из швеллера, колеса, ступицы;
стремянка и комплект инструментов.

Амортизаторно-рессорная ось в сборе для прицепа

Самостоятельный тюнинг автоприцепов для легковых автомобилей проводится следующим образом:

Замер отрезков и резка швеллера.
Укладка отпиленных отрезков рамы на гладкую поверхность.
Приваривание ребер жесткости (продольных с поперечными).
Замер 1 метра сзади автоприцепа до точки приваривания — до половины балки моста. Причем ось смещается с центра к заднему борту.
Приваривание кронштейнов рессор. Причем при установке съемного дышла сначала проводится приваривание кронштейнов рессор с дырками под болты, а потом делается центровка дышла.
Сборка ходовой части (амортизаторов, оси, рессор).
Установка ступиц и колес. В итоге получается перевернутая рама с двумя колесами.
Фиксация тягово-сцепного устройства (ТСУ) на фаркопе.
Сцепка дышла автоприцепа с машиной (сварная или на болтах).
Монтаж страховочных тросов.
Крепление цепи безопасности.
Установка четырех бортов и монтаж днища. Причем после подгонки борты снимаются для подсоединения проводки к фонарям, поворотникам и иным приборам освещения.
Монтаж розетки для вилки — устанавливается на фаркопе.
Установка крыльев.
Обработка антикоррозийным составом.

При тестировании нового автоприцепа проводится постепенное повышение массы грузов. Во время теста визуально фиксируется работа подвески и фаркопа (сцепного узла).

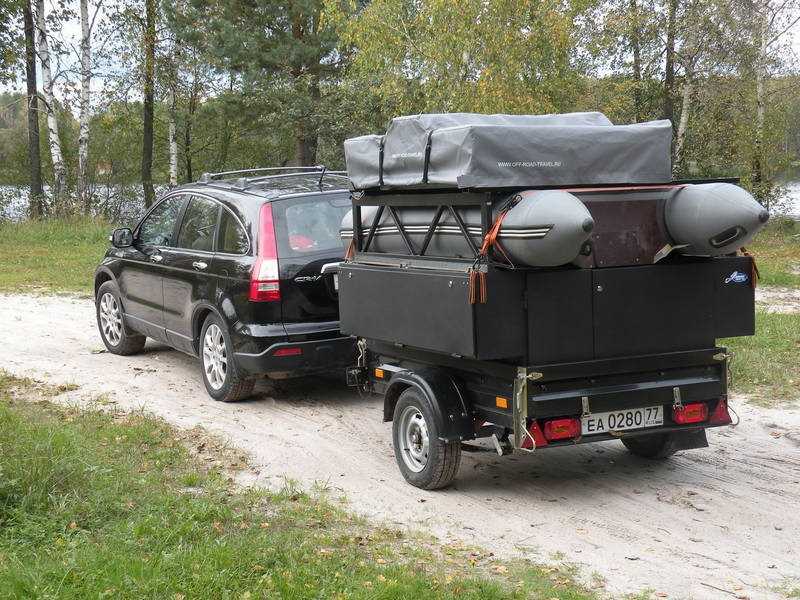

Для отдыха и рыбалки

В России многие автовладельцы ходят на охоту или занимаются рыбалкой. В плохую погоду хочется где-то укрыться от снега и дождя. Неплохим укрытием от непогоды может стать легковой автоприцеп с тентом.

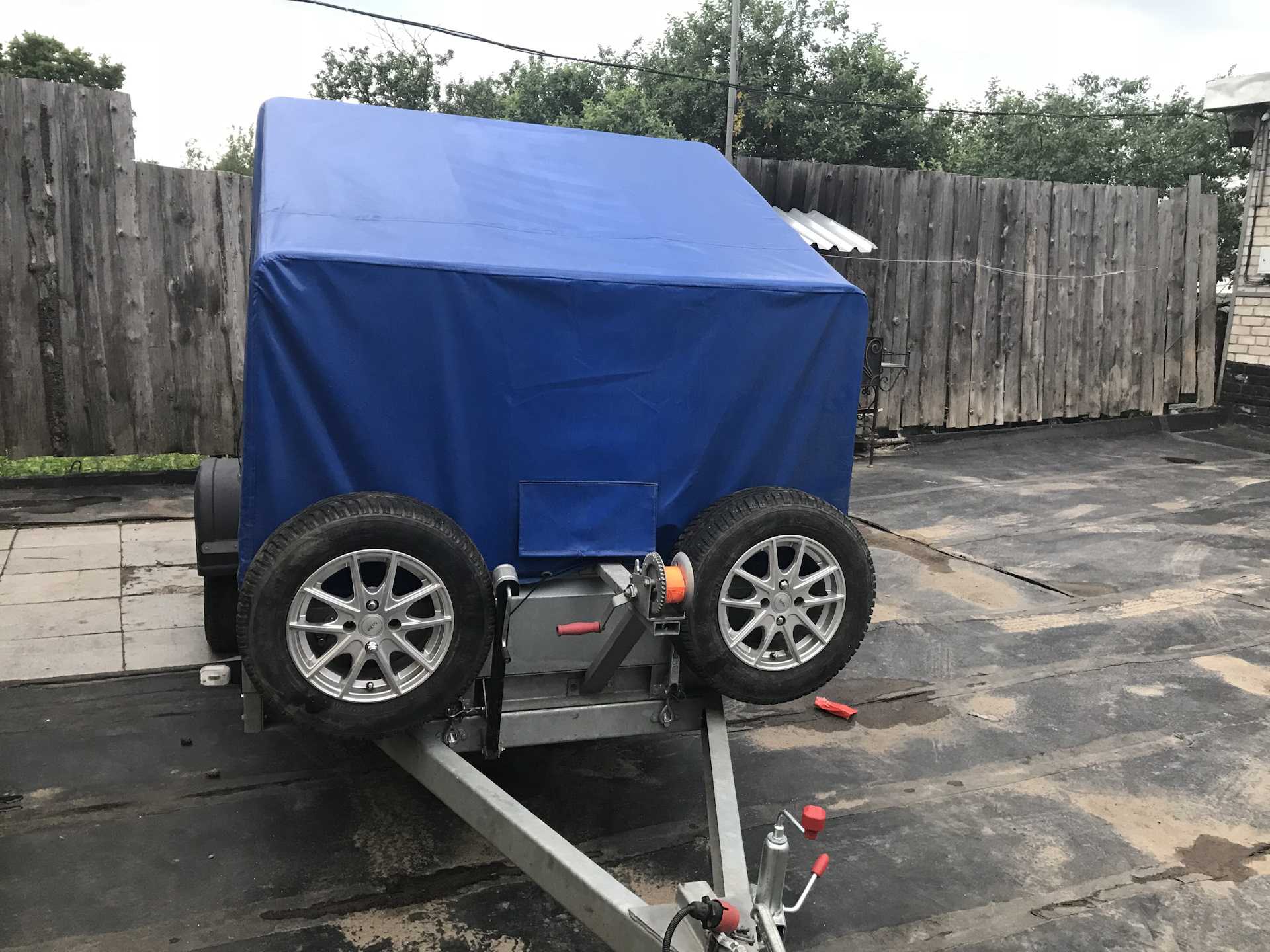

Монтаж тента

Тюнинг прицепа для легкового автомобиля тентом бывает 2 видов:

Брезентовый. Сначала делается каркас для тента, а затем на него натягивается брезент.
Из пластиковой крыши. Причем благодаря долговечности и надежности пластика делать каркас для тента не нужно. Требуется лишь фиксаторы по бортам и крепеж.

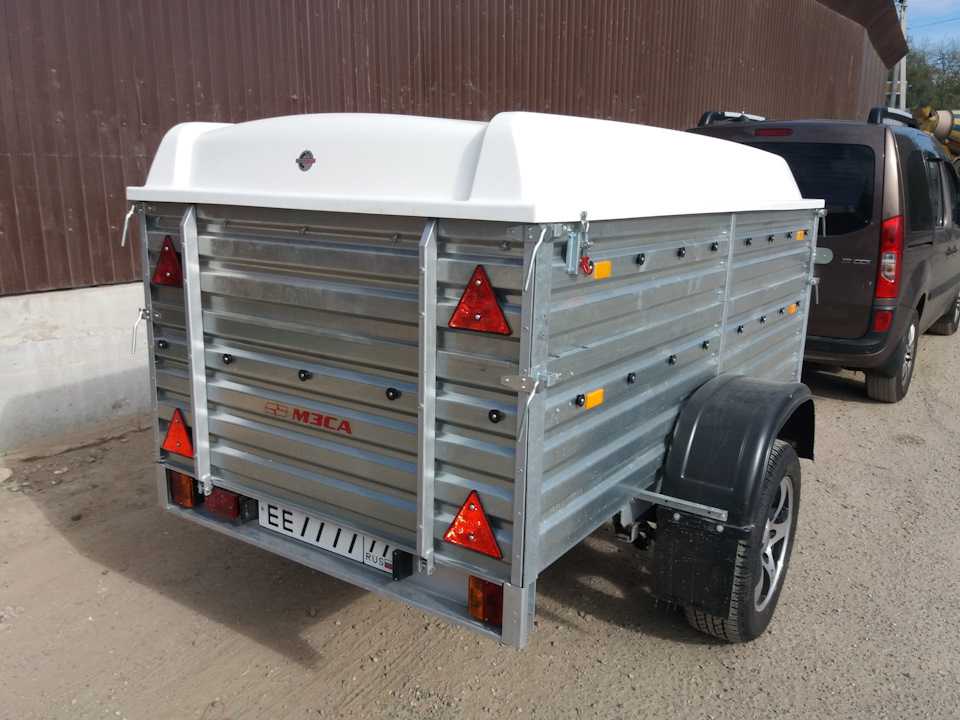

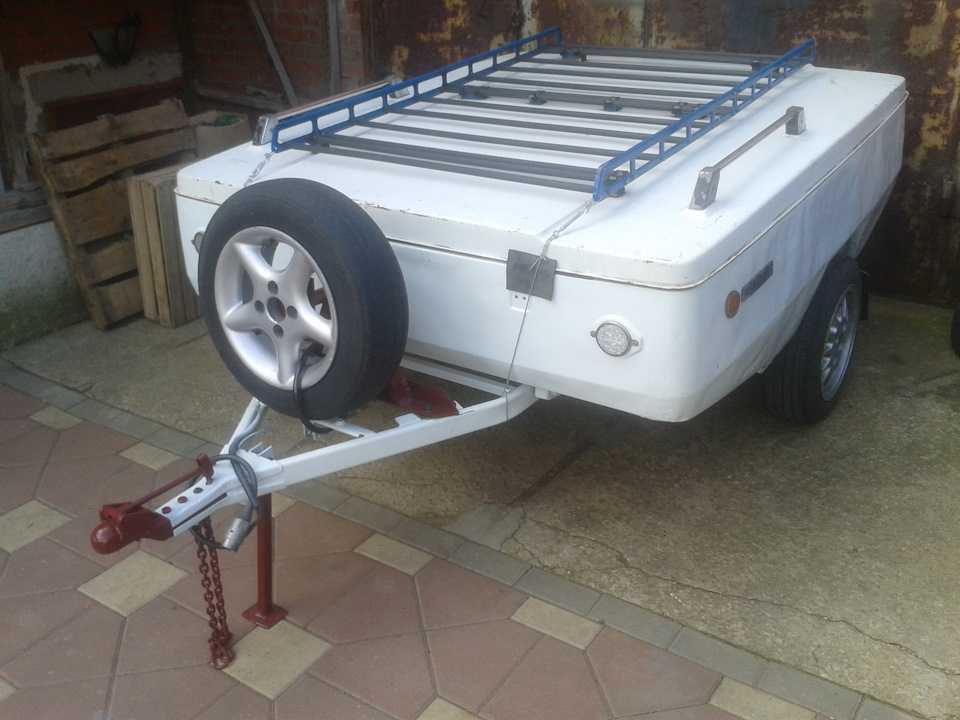

Автомобильный прицеп с пластиковой крышкой

Пластиковый тент обойдется дороже. Но брезентовый тент полностью не защитит от проникновения влаги, в отличие от пластиковой крыши с замками.

Тюнинг подвески

Под тюнингом подвески понимается переделка некоторых из ее основных элементов. Так, автовладельцы устанавливают на автоприцеп тормозную систему, если она не была предусмотрена ранее.

Другие элементы

Амортизаторы и большие колеса существенно увеличивают клиренс прицепа. В итоге на легковушке с автоприцепом можно ездить и по бездорожью.

Нередко прицеп авто используется для езды по дороге с ухабами (рыбаками или охотниками). А с помощью лебедки можно вытащить авто из воды в случае попадания в реку. Поэтому при тюнинге автоприцеп легкого автомобиля оснащается лебедкой и вездеходными колесами.

Немного о Пчелках

Начнем с того, что приобрести себе такой прицеп для легковой машины не сложно, поскольку они доступны в Москве, Питере, где-то в Башкирии, в городе Уфа и практически в любом другом городе.

Брать Пчелку на вторичном рынке через Авито и Интернет-объявления, либо искать новый образец, решайте сами. Главное подойти грамотно к выбору подержанного и нового транспортного средства, чтобы были в наличии все документы на прицеп, да и в плане состояния не возникало вопросов.

С этим разобрались. Теперь переходим к самой Пчелке.

Производителем выступает завод Нефаз. Располагается он в городе Нефтекамск, что не мешает Пчелке быть востребованной по всей стране и за ее пределами.

Основным назначением Пчелки или, как правильнее говорить, НЕФАЗ 8122, является перевозка мелкого груза, работа в саду-огороде и загородные поездки. Размеры кузова предусматривают эксплуатацию НЕФАЗа на легковых машинах. Прицепив его к Паджеро или даже УАЗ Патриот, такое сочетание будет смотреться нелепо. А вот на Рено Логан, к примеру, Пчелка подходит идеально.

Кузов выполнен из листового металла методом сварки вместе с трубой прямоугольного сечения. Передний и задний борт откидные, что очень полезно и удобно. Если требует ситуация, можно опрокинуть НЕФАЗ относительно его шарнира фиксации дышла.

Вряд ли стоит рассчитывать, что тут будет больше, чем одна ось. Но и вопрос выбора между одноосным и двухосным прицепом вообще спорный, если у вас легковая машина.

На автоприцепе предусмотрена пара противооткатных упоров, которые при желании можно заменить на опорное колесо. Но это мы уже перешли в тюнинг. Пока рано. Дождитесь.

Комплектации

8122 доступен в нескольких вариантах комплектации. Устройство фирмы НЕФАЗ отличается в зависимости от дополнительных комплектующих:

Самая простая конструкция идет без тента;
Есть вариант, имеющий высокий тент и надставной каркас;
Еще одним типом комплектации будет Пчелка с низким тентом;
Топовое оснащение имеет надставной каркас и оба варианта тента (низкий и высокий).

Если вы используете низкий тент, его натягивают на сам кузов и фиксируют с помощью обвязочных крюков.

При наличии высокого тента, то для его натяжения используют уже надставной каркас и обвязочные крюки.

Оба варианта тентов съемные, потому использовать их сможете по мере необходимости.

Технические характеристики

Если заглянуть в руководство по эксплуатации и изучить технические параметры НЕФАЗ 8122, вы поймете, что это действительно прицеп не для наполеоновских планов. Он компактный, удобный, легкий, идеален для повседневных дел, где не требуется огромная грузоподъемность.

Но давайте немного конкретики. Я приведу некоторые цифры, а вы уже сделаете для себя соответствующие выводы.

Пчелка способна перевозить груз весом до 203 кг;
Кузов у 8122 имеет объем 0,6 кубометра;
Если использовать надставной каркас, объем увеличивается до 1,44 м3;
А площадь составит 1,81 м2;
Снаряженный автоприцеп весит 122 кг;
Полная масса у него составляет 325 кг;
Нагрузка на оси идет 295 кг, а на сцепное устройство только 30 кг;
Схема подвески здесь независимая пружинная, ложится на поперечные рычаги и имеет пару фрикционных гасителей возникающих колебаний;
Ось здесь только одна и два колеса;
Максимально на автомобиле при наличии сзади Пчелки можно разгоняться до 80 километров в час.

Вот примерно так выглядит НЕФАЗ, если учитывать реальные цифры и особенности конструкции.

Многих это вполне устроит, о чем свидетельствуют отзывы. Хотя смотришь на некоторые фото Пчелок, изучаешь разные видео от самоделкиных, и думаешь, что тоже хочешь усовершенствовать свой маленький прицеп.
