Варианты устройства

Чтобы получить в свое распоряжение автоприцеп, у которого имеется подъемный (опрокидывающий) механизм, можно пойти 2 путями:

Сделать своими руками. Сюда входить сборка с нуля и переделка готового бортового прицепа. Изготовить самостоятельно самодельный самосвальный прицеп в принципе не так сложно, поскольку у многих людей имеется достаточно опыта и навыков. Приведу пример того, как сделать некоторые варианты механизмов самостоятельно. Хотя при отсутствии опыта лучше за такую работу не браться;
Купить готовый вариант от завода. Многие предприятия, включая МЗСА (тот же МЗСА 817710) и Саранские прицепы (город Саранск) выпускают продукцию, где предусмотрен механизм опрокидывания. Это оптимальное решение для многих, поскольку вы получаете 2 в 1. Прицеп остается стандартным бортовым, но дополнительно позволяет использовать функцию самосвала. Конструкция соответствует всем требованиям и ГОСТу, потому проблем с регистрацией в ГИБДД не возникнет. Чего не скажешь о самодельных устройствах.

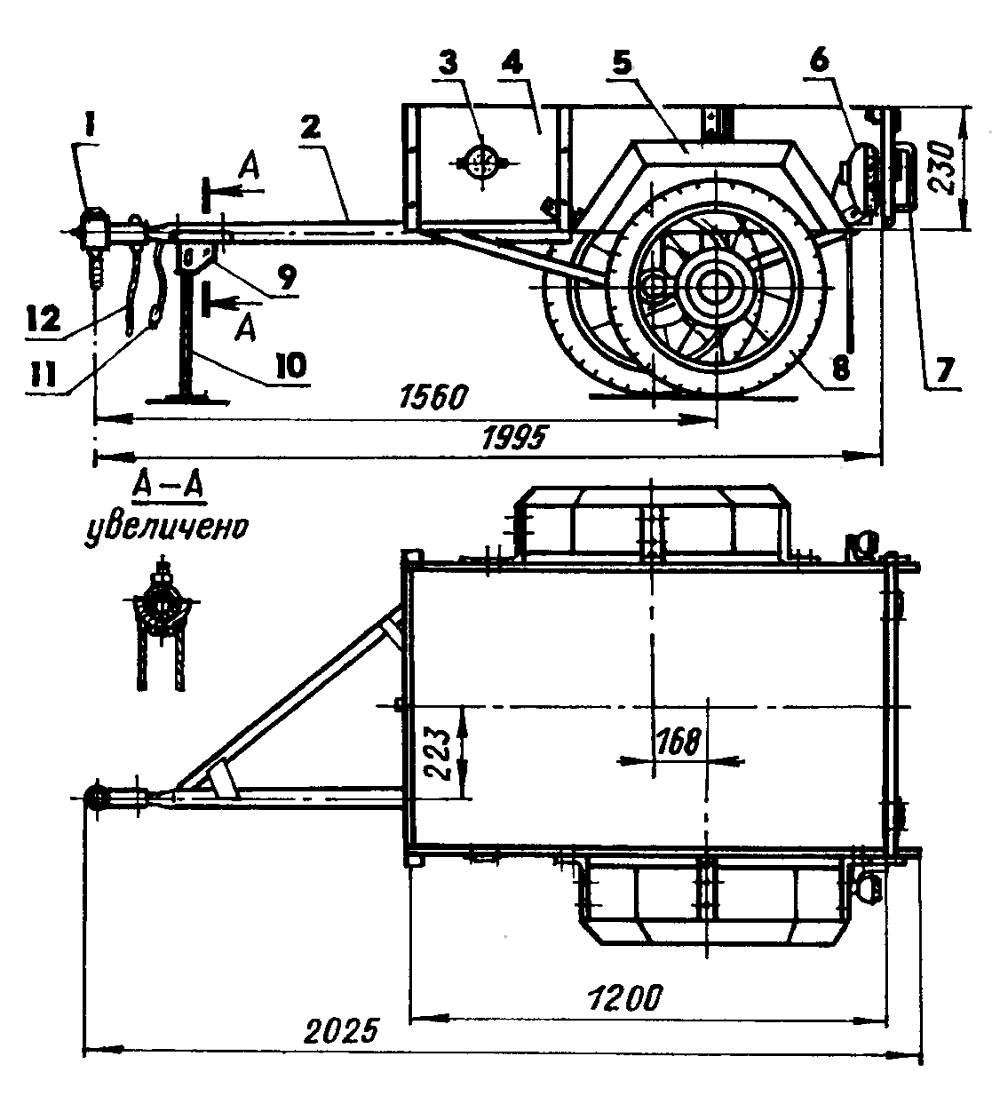

Если вы готовы использовать чертежи и собирать автоприцеп-самосвал для легкового автомобиля самостоятельно, ничего не имею против. Самодельный прицеп, изготовленный по всем канонам и правилам, может не уступать заводским аналогам.

Вопрос только в том, какой именно механизм вы будете использовать.

Всего для прицепов используют такие варианты:

гидравлический;
пневматический;
механический (ручной, без гидравлики).

На чем остановить свой выбор? Это хороший вопрос, поскольку каждый представленный самосвальный механизм имеет свои нюансы.

Здесь главное, чтобы кузов имел подвижное соединение с рамой. Если обычно они прочно соединены друг с другом, то здесь используется шарнирное соединение. Его сопрягаемые части приваривают к раме и прикручивают к лонжеронам. Спереди делают фиксатор по принципу обычного шпингалета. Это позволяет не допускать опрокидывание в процессе движения прицепа за автомобилем.

Перед выгрузкой шпингалет отодвигают, освобождая соединение между кузовом и рамой. Оно получает свободное движение, позволяя выгрузить сыпучий материал, к примеру.

Заводские прицепы имеют свои особенности устройства элементов. Но всегда принцип сводится к тому, чтобы опрокидывался только кузов (погрузочная площадка), не затрагивая дышло и колеса. За основу может использовать как одноосный, так и двухосный автоприцеп.

А вот подъемные механизмы бывают разными. Рассмотрим их отдельно.

Как буксировать прицеп на велосипеде

— при езде на велосипеде с прицепом по относительно горизонтальной дороге он практически не ощущается, даже с приличным грузом. Он не мешает движению и не оказывает большого влияния на управление велосипедом;

— при движении с горы, прицеп добавляет разгон велосипеду и важно не упустить момент, когда скорость достигнет такого значения, когда тяжело будет остановить весь «велопоезд». Изначальным притормаживанием и контролем скорости эта проблема решается;

— необходимо всё время помнить и учитывать, что на поворотах прицеп, в отличие от велосипеда идет по внутренней дуге и режет угол

Поворачивать надо с упреждением;

— необходимо всё время помнить и учитывать, что на поворотах прицеп, в отличие от велосипеда идет по внутренней дуге и режет угол. Поворачивать надо с упреждением;

— прицеп намного шире велосипеда, и в узких местах, где на велосипеде можно проезжать без проблем, с прицепом можно застрять;

— при езде с прицепом на гору или по песку, вес груза ощущаться в полной мере. Но, управлять велосипедом в этом случае всё равно проще, чем, если бы груз находился на багажнике. (правило работает с большими грузами 30-40 кг);

— очень плохо ехать с прицепом по рыхлым грунтам. Даже небольшой слой песка на дороге создаёт много проблем. Велосипедист с прицепом на такой дороге зарывается намного раньше, чем велосипедист у которого груз на багажнике. Очень плохо преодолевать сыпучие подъемы. На уклоне, ненагруженное заднее колесо велосипеда начинает проскальзывать. Но и затащить велосипед с прицепом на такой подъем тоже непростая задача. Вес прицепа тянет назад и подъём приходится преодолевать по серпантину;

— наличие прицепа усложняет преодоление дорожных препятствий. Перелезать через канаву или бревно с прицепом головная боль;

— велоприцеп плохо приспособлен к езде по тропам в лесу. Он задевает за все что торчит и плохо вписывается в узкие повороты;

— в городе, в некоторых местах отсутствуют съезды, поэтому приходится спешиваться и через бордюры переводить велосипед руками.

Также читать на эту тему:

Прицепы для велосипеда. По дорогам колесят конструкции прицепов с различным количеством колёс – от одного до четырёх и всевозможных конструкций…

Сколько груза можно перевезти на прицепе велосипеда? Теоретически человек может перевозить груз на прицепе велосипеда очень большого веса и размера. Но на практике эти показатели намного занижены из-за дополнительных факторов, ограничивающих физические возможности человека…

На велосипеде с собакой. Выгул собаки на велосипеде при помощи поводка хорошо укрепляет её выносливость. Таким способом выгуливают собак больших и средних размеров. Маленькие просто не смогут долгое время поддерживать темп, чтобы успеть за велосипедом, даже если ехать очень медленно…

С ребёнком на велосипеде. Когда не на кого оставить маленького ребёнка дома, а папа или мама являются заядлыми любителями велосипедных прогулок, то можно его взять с собой. Для этого и придумали детские кресла, устанавливаемые на велосипед…

Ваккуумные присоски для велосипеда. Главное преимущество SeaSucker – это его практичность. Крепления занимают мало места и могут лежать в багажнике автомобиля до момента, когда необходимо взять велосипед с собой в поездку…

Как создать велоприцеп в домашних условиях

Для создания велосипедного прицепа своими руками понадобится следующее:

прямые трубы квадратного сечения;
уголки;
четыре угловые трубы;
колеса;
восемь металлических пластин;
металлический лист;
доски;
шурупы, гайки, саморезы, гвозди для сколачивания досок.

Из инструментов понадобятся:

дрель;
сварочный аппарат;
электрический лобзик;
гаечные ключи.

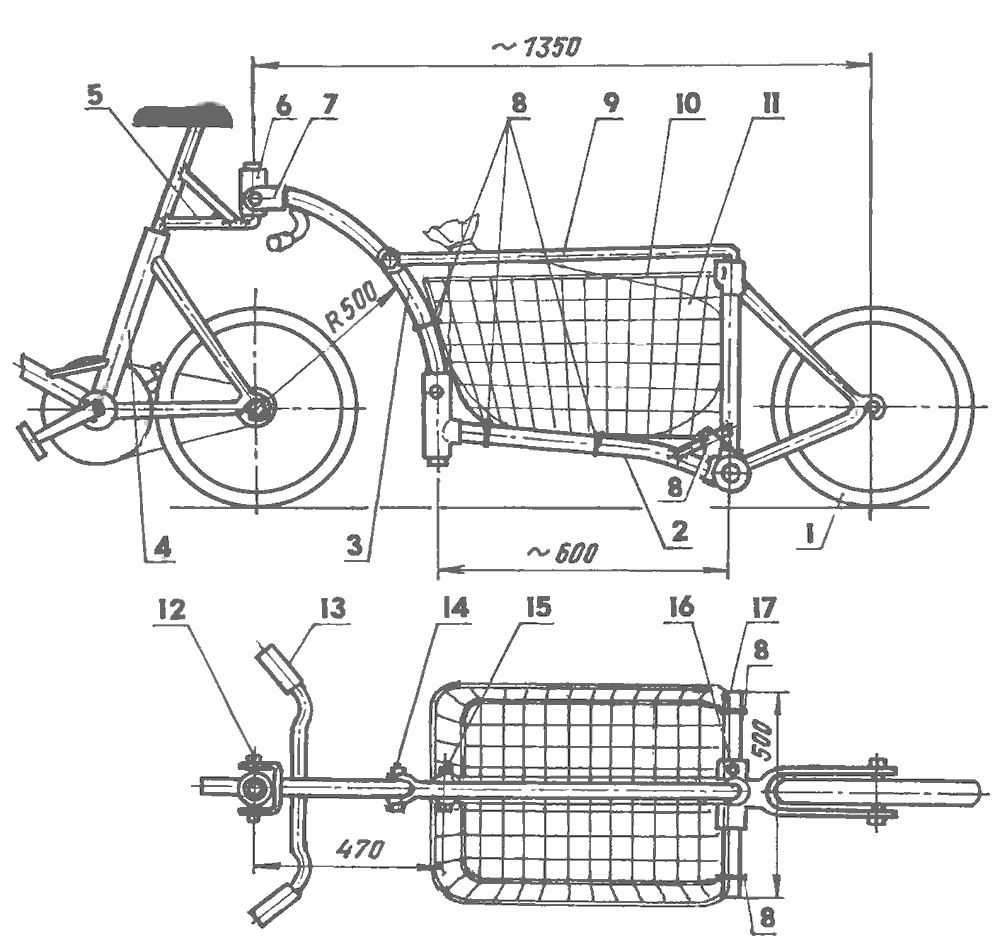

Первым этапом создания несущей конструкции прицепа является создание чертежа с размерами. Их нужно заранее придумать, исходя из собственных предпочтений. В общем случае, чертеж будет выглядеть вот так:

Когда определились с размерами и расположением всех элементов будущего прицепа, приступаем к его изготовлению. По концам труб и уголков просверливаются отверстия диаметра, соответствующего шурупам.

Важно: все отверстия должны совпадать друг с другом при точном соединении деталей! Численные размеры расстояний отверстий от краев сразу обозначаем на чертеже. Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника

Оптимальное количество поперечин – две

Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две

Итак, прямоугольник собран, следующая задача – приварить к нему поперечины. Для этого берутся заранее приготовленные трубы, длины которых соответствуют ширине прямоугольника. Оптимальное количество поперечин – две.

Изготовление внешних выступов. С помощью сварочного аппарата привариваем угловые трубы друг к другу, а затем к боковинам. Расстояние между боковинами и внешними трубами должно соответствовать ширине втулок колес.

Нарезка посадочных мест под колеса:

Берутся четыре одинаковых пластины.
На каждой размечается величина дропаутов.
С помощью лобзика вырезаются пазы под размеры втулочных болтов колес.
Пластины привариваются к боковинам остова прицепа и внешним трубам.

Следующий этап создания прицепа своими руками – изготовление стенок из досок, приваривание металлического днища и соединение стенок с ним. В днище просверливаются отверстия, в которые при помощи болтов закрепляются металлические уголки. Расстояние отверстий от краев днища подбирается таким образом, чтобы уголок оказался с внутренней стороны стенок. Устанавливаем дощатый прямоугольник и с помощью саморезов закрепляем его на уголках. Количество соединений стенок с днищем выбирается, исходя из размеров прицепа, но, чем больше, тем лучше.

Для завершения конструкции остается сделать дышло, или элемент закрепления прицепа к раме. Берется две трубы и оставшиеся металлические пластины. Первая труба – вертикальная – прикручивается к прямоугольному остову прицепа. В передней части просверливается отверстие заданного диаметра, точно такое же – в вертикальной трубе. Затем с помощью длинного болта соединяем обе детали.

Горизонтальный элемент дышла должен иметь крепление к вертикальной трубе и раме велосипеда. Берем четыре пластины и в каждой просверливаем отверстия. Затем по краям трубы с обеих стороны привариваем. Горизонтальная часть дышла подгоняется к вертикальной, болтом и гайкой прочно закрепляются обе трубы. Высоту расположения горизонтальной трубы подбираем в зависимости от велосипеда.

Последнее, что осталось сделать – это закрепить прицеп на задней части рамы. Посадочные места под болт готовы, загоняем дышло пластинами вперед и затягиваем. Прицеп готов. По такому принципу можно изготовить и прицеп для детей: повыше стенки, сидушка и брезентовый козырек.

Плюсы и минусы

Велоприцепы не стали, да и не станут, пожалуй, стандартом для каждого райдера, поэтому особенно важно понимать, как сделать выбор между прицепом и другими способами перевозки грузов. В этом поможет знание конструкции и поведения этих механизмов на дороге

Особенности конструкции

Стандартный набор элементов конструкции:

Сцепное устройство – то, чем крепится прицеп на велосипед. Выделяют три типа сцепных устройств:
- под гайку – на ось заднего колеса велосипеда;
- под седло – при специальной длинной тяге (дышло) крепление устанавливается на подсидельный штырь. Достаточно опасно, так как сильно влияет на равновесие райдера;
- за раму – на задний треугольник рамы устанавливаются специальные зажимы, к которым и цепляется весь механизм.
Тяга – она же дышло, изогнутая или прямая труба, заканчивающаяся сцепным устройством.
Платформа – основная часть, на которой размещаются вещи. В зависимости от типа и назначения, может быть трейлером, подвесной решёткой или иной конструкцией.
Ходовая часть и колёса – опять же, зависят от конструкции, но отвечают за то, как двигается велоприцеп.

Самодельное сцепное устройство

Бывают и дополнительные детали прицепов для велосипедов, например, средства поворота, световая индикация, дополнительные тормоза и даже электродвигатели, передающие силу энергии движения велосипеду.

Динамика на дороге

Главное на велосипеде – безопасность, а она зависит от того, как велосипедист двигается, и от его заметности.

На заметность влияет удлинение всего движущегося объекта – с иными конструкциями это ещё одна длина велосипеда, болтающаяся сзади практически без контроля. Для того чтобы увеличить заметность сцепки, на площадку и колёса устанавливают дополнительные фары, светоотражающие полосы и делают кожухи из ярких материалов.

На физику движения прицеп для велосипеда тоже влияет достаточно сильно:

Радиус поворота должен быть увеличен – велосипед с прицепом вдвое длиннее.
Силы расходуются на порядок быстрее, особенно замедляется набор скорости в горку, усилий поглощается намного больше – это может сделать передвижение весьма затруднительным.
Торможение так же затрудняется, и на некоторых прицепах даже пытаются установить дополнительные тормоза.
Габариты прицепа могут мешать передвижению по узким обочинам и тротуарам.
Прицепы не предназначены для движения по пересечённой местности – с грузом они просто увязают и не дают двигаться дальше.

Виды велосипедных прицепов

Как мы уже отметили, прицепы могут иметь от одного до четырёх колёс

Одноколёсные трейлеры не подходят для перевозки крупногабаритного багажа, поэтому уделим основное внимание двухколёсным тележкам. В зависимости от области применения они могут быть разделены на несколько основных типов:. Универсальные грузовые отлично приспособлены для перевозки чего угодно, будь то урожай на дачном участке, строительные материалы или малогабаритная мебель

Грузоподъёмность обычной тележки по большей части зависит от качества материалов, из которых она изготовлена, и в среднем составляет около 50 кг. В более вместительных вариантах применяются очень прочные трубы, а площадь платформы увеличена

Универсальные грузовые отлично приспособлены для перевозки чего угодно, будь то урожай на дачном участке, строительные материалы или малогабаритная мебель. Грузоподъёмность обычной тележки по большей части зависит от качества материалов, из которых она изготовлена, и в среднем составляет около 50 кг. В более вместительных вариантах применяются очень прочные трубы, а площадь платформы увеличена.

Грузовая тележка на 120 кг

Пассажирские прицепы сконструированы так, чтобы обеспечить своим седокам наибольший комфорт и безопасность. Многие из них проходят специальные краш-тесты. Эти тележки шире грузовых и имеют заниженный центр тяжести, что позволяет сохранять устойчивость в поворотах. Также они снабжаются ремнями безопасности, тентом и амортизаторами, а иногда и отделением для багажа.

Пассажирский велоприцеп

Детские тележки подобны пассажирским, но могут иметь некоторые особенности. Они тоже оснащаются тентом и мягкими сиденьями. Кроме того, во многих моделях предусмотрена возможность их использования в качестве лёгкой коляски для ребёнка.

Многофункциональная детская коляска-прицеп Thule Chariot Cougar

Коммерческие тележки для велосипедов в первую очередь отличаются большими габаритами, иначе их использование было бы нерентабельно. Чаще всего они используются в качестве передвижных торговых точек, поэтому оснащаются специальным оборудованием, например, холодильной установкой для продажи мороженого, прилавком с кранами и местом под кеги с пивом, автоматом для приготовления кофе, и так далее. Также на таких прицепах устанавливаются габаритные огни и другая оптика, необходимая для передвижения по дорогам общего пользования.

Велоприцеп на двуподвес

Это хардтейлы легко использовать в качестве ослов. С двуподвесами такое не прокатит, поскольку с грузоподъемными багажниками полный пролет…

У диванных велотуристов распространено мнение, что цеплять грузовой прицеп за ось колеса двуподвеса нельзя. Якобы перестает работать подвеска, критически увеличивается торсионная нагрузка на задний треугольник и велосипед становится не управляем. Я своего мнения не имею, но владельцы двуподвесов говорят, что это чушь. Единственно с чем соглашаются, так это с наличием дополнительной нагрузки на задний треугольник. Но к каким негативным последствиям она может привезти, никому на практике выяснить не удалось.

Грузовой прицеп своими руками

Конструкция грузового прицепа достаточно проста и лаконична. Как правило, это короб из МДФ или фанеры, в который ничего кроме бортов выбранной высоты не монтируется.

Если вы решили все-таки создать грузовой прицеп своими руками, то для начала нужно подготовить материалы и создать чертежи. Благо сегодня в сети Интернет можно найти массу чертежей велоприцепов разного размера и конфигурации, и чтобы получилось устройство, достаточно следовать рекомендациям и тщательно подбирать размеры.

Выбирая материал для рамы, лучше отдавать предпочтение более легкому и прочному варианту — алюминий или титан, благодаря которым достигается максимальная жесткость всей конструкции. Для изготовления дна прицепа можно выбрать МДФ или толстую фанеру, но лучшим вариантом для дна грузового велоприцепа является прочная корзина.

Для соединения прицепа с велосипедом используется металлическая трубка, на конце которой имеется специальная конструкция – дышло.

Предлагаем ознакомиться с видео, как сделать велоприцеп своими руками:

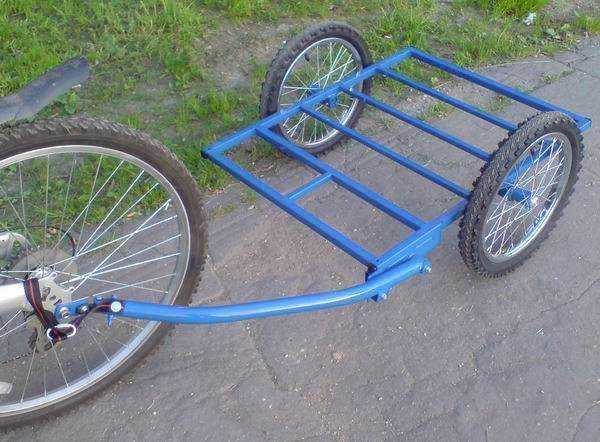

Сборка велотележки своими руками

Как мы уже выяснили, велосипедный прицеп – весьма нужная и полезная в хозяйстве вещь, которая может использоваться для самых разных целей. Одно только плохо – стоимость качественной тележки часто превышает цену самого велосипеда, а некачественная и даром не нужна, так как развалится в одночасье. Выходом из создавшегося положения станет сборка такого устройства своими руками, что для квалифицированного домашнего умельца не составит особого труда.

Итак, чтобы сделать самую простую тележку, нам понадобятся два велосипедных колеса одинакового размера, несколько стальных труб круглого или квадратного сечения, четыре толстые металлические пластины, болты с гайками, доски или фанера, и ещё кое-какие мелочи. Также нужен сварочный аппарат, дрель и гаечные ключи.

Перед сборкой основания тележки нужно определиться с размерами. Трубы следует обрезать таким образом, чтобы две из них были по длине равны ширине прицепа. Они будут фронтальными элементами. Длина остальных четырёх, которые станут боковинами, должна быть равна длине тележки минус удвоенная толщина труб. Теперь все эти элементы нужно сварить таким образом, чтобы между внешними и внутренними боковинами свободно входило колесо. В результате должно получиться нечто подобное тому, что изображено на рисунке ниже, только мы ничего не гнули, и поэтому углы у нас везде прямые. Поперечин у нас тоже нет, но для большей прочности их тоже можно вварить.

Основание тележки

Теперь следует взять металлические пластины и сделать в них вырезы такого размера, чтобы в них легко, но плотно садились оси наших колёс. Эти пластины будут выполнять роль дропаутов, и их нужно приварить к раме.

Крепление колёс на раме

На получившуюся основу можно уложить настил из досок или фанеры, установить на неё ящик, сиденья или любое другое оборудование, которое покажется вам необходимым. Чтобы закрепить его на раме, придётся сначала просверлить в ней отверстия, а для фиксации используются болты с гайками.

Вот и всё, наша самодельная тележка получилась не хуже покупной, а сделали ее мы своими руками, затратив совсем немного времени, сил и денег. Остаётся только подумать над подходящим соединением, с помощью которого ваш новый прицеп будет соединён с велосипедом. Одним из самых простых способов является крепление к задней оси байка с помощью дышла и шарнира, но вы можете использовать и какой-то другой метод, благо, их существует довольно много, и найти соответствующие чертежи не составит труда.

Крепление тележки к задней оси велосипеда

Велосипедные тележки зарекомендовали себя как очень удобное и многоцелевое приспособление, которое существенно расширяет транспортные возможности обычного байка. Современная промышленность выпускает большое количество самых разнообразных устройств этого вида, и выбрать подходящее для ваших нужд и финансовых возможностей не составит труда. Велоприцеп можно также изготовить самостоятельно, причём в этом случае вы не только сэкономите деньги, но и получите огромное удовольствие от самого процесса.

Модели велоприцепов — выбираем лучшую

Первенство в области производства велоприцепов принадлежит компании Thule. В ассортименте доступных моделей особое место занимают детские прицепы, которые выпускаются в большом разнообразии. Можно без труда выбрать вариант в зависимости от возраста ребёнка, условий использования прицепа, стиля катания родителей (начальный, спортивный и туристический). Некоторые прицепы могут использоваться в качестве коляски, правда, в ограниченном варианте. Но выкатить прицеп из дома и довести, например, до гаража будет удобно. Именно таким функционалом обладает модель Coaster.

Достойной альтернативой моделям Thule является продукция от компании Schwinn. Ещё один надёжный производитель, который ориентирован на выпуск качественной продукции повышенной надёжности. Даже детские велоприцепы вызывают уважение. Одной из удачных моделей является Trailblazer.

Совсем недавно немецкая компания представила велоприцеп с мотор-колесом. Это творение называется Carla Cargo, его площадь составляет 160 на 60 см. При помощи такого прицепа обычный велосипед в два счёта превращается в экологичный и экономически выгодный грузовой транспорт. Такая новинка вызывает интерес у предпринимателей, которые не упустят возможности сократить расходы на доставку сырья, товаров, различной продукции.

В России подобные дополнения к велосипедам медленно становятся популярными, хотя во многих европейских странах на улицах то и дело можно встретить велосипедистов, использующих прицепы для различных целей. Ваш велосипед может быть более функциональным, если только вы этого захотите.

Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)

Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.

К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.

Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.

Виды прицепов собственного изготовления

Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.

Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.

Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.

Готовый или самодельный вариант?

На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.

Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.

Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.

Составляющие

Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.

Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.

Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.

Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.

Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.

Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.

Правила сборки

Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.

Внешний стиль, обшивка

Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.

Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.

Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.
