Как сварить прицеп для автомобиля своими руками

Использование авто с прицепом

В автомобиль может не влезать все, что нужно, а некоторые вещи в нем и вовсе невозможно провозить из-за большой загрязненности или габаритов, ввиду чего используется прицеп.

Некоторые уверены, что езда с прицепом ничем не отличается от обычной, но эти люди в корне неправы, так как меняется не только стиль вождения, но и даже технические нюансы. Если не соблюдать все тонкости, то это будет гарантированным аварийным происшествием на дороге.

Нюансы использования автомобильного прицепа заключаются в следующем.

Начать стоит с того, что управлять можно далеко не каждым прицепом. В зависимости от категории водительских прав варьируется вес прицепа, то есть некоторые из них не должны превышать веса самого автомобиля, а уже более тяжелые относятся к вождению другой категории.

Перед тем как использовать прицеп, водитель должен убедиться, что у него исправны все поворотники и стоп-сигналы. Если прицеп объемный, то нужно будет зеркала заднего вида установить на более длинные основы, чтобы было удобно ими пользоваться.

На колеса стоит установить дополнительные клинья, которые будут страховать и машину, и прицеп, когда водитель будет останавливаться на склонах.

Вне зависимости от машины и прицепа сильно возрастет трата топлива, поэтому водитель должен быть готовым без запаса не отправляться в далекое путешествие.

Не меньшее внимание теперь придется уделять и процессу торможения, а оно должно быть очень плавным и осторожным. В противном случае прицеп будет сильно заносить

Перед использованием прицеп обязательно должен быть проверен на предмет неисправностей, и все они (если обнаружатся) должны устраняться до использования. Особенно это касается замка крепления, который должен хорошо фиксироваться, страховочных тросов и цепей – все для того, чтобы прицеп не слетел во время движения.

В зависимости от веса груза его очень важно равномерно расположить в прицепе. Если все сложить в задней части, то прицеп из-за тяжести будет приподнимать зад машины, а это сделает неэффективным ее управление и торможение, что довольно опасно

Если складывать все в переднюю часть прицепа, то большой вес просто будет тянуть и делать езду плохо контролируемой. Чем тяжелее груз, тем равномернее и ближе к оси прицепа он должен располагаться.

Водитель должен учитывать, что управление машиной немного изменится. Автомобиль будет длиннее и тяжелее, а разгон будет происходить значительно медленнее

Ввиду этого все маневры, а особенно обгоны и повороты, нужно проводить крайне осторожно, а по возможности и вовсе отказаться от них

Как только прицеп начинает вести себя странно (дергаться, вилять) по сравнению с обычной ездой, нужно остановиться и проверить надежность его соединения с машиной. Есть вероятность, что какой-то элемент разболтался. Оставлять ситуацию без внимания никак нельзя, ведь это небезопасно.Прицеп используется тогда, когда необходимо на легковой машине перевезти действительно большой груз. Во время езды водитель обязательно должен учитывать все нюансы ради своей безопасности.

Прицеп из балки ваз 2108 своими руками чертежи размеры фото

Если заводские прицепы для легковых автомобилей вас чем-то не устраивают и вы решили сделать двухосный прицеп для легкового автомобиля своими руками, то эта статья – для вас.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

https://youtube.com/watch?v=-CFMQ2tLPfI

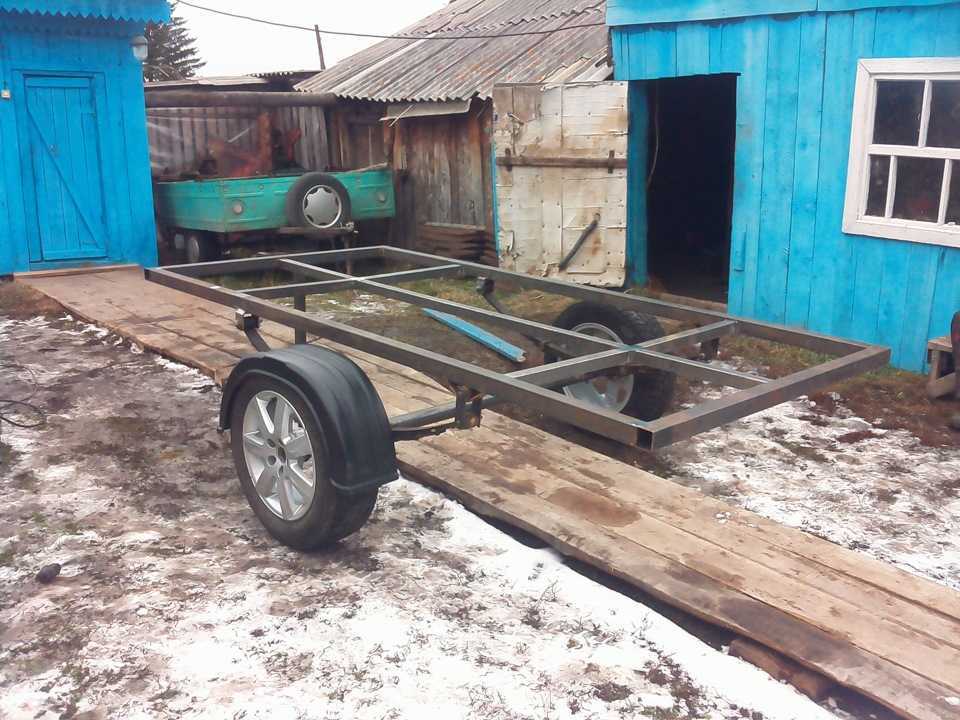

Сварка рамы

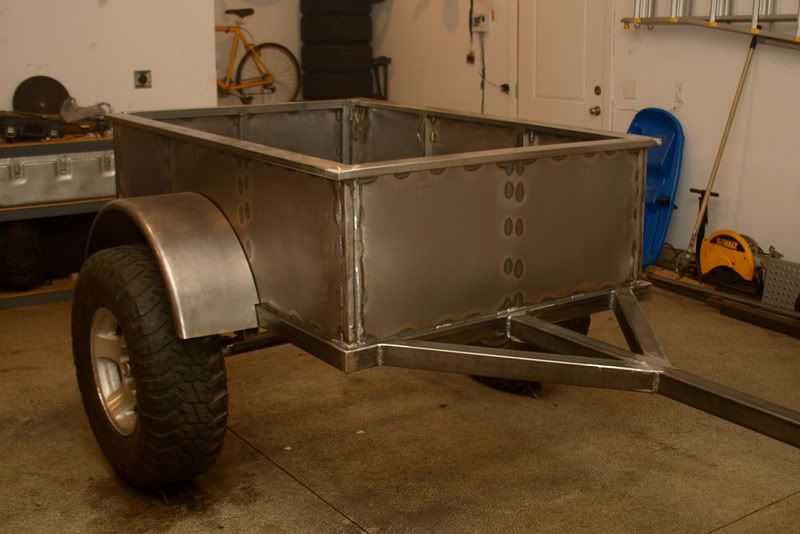

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

• Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
• Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
• Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
• Копию своего паспорта.
• Копию техпаспорта тягового авто.
• Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
• Квитанцию об оплате госпошлины.
• сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

У автомобиля есть вторая жизнь

И здесь речь вовсе не идет об отправке машины на переработку с целью получения металла и прочих материалов, из которых затем снова делают новые автомобили.

Из старых и бу машин можно получить превосходный и точно превосходящий всех по оригинальности автоприцеп. Причем суть заключается именно в том, чтобы из кузова сделать как бы продолжение своей полноценной машины. Не совсем гармонично будет смотреться автомобиль типа Мерседес, на тягово-сцепном устройстве которого закреплен и тянется прицеп из Москвича. Потому здесь предпочтение отдается аналогичным маркам и моделям. Если взглянуть на фото, это безусловно завораживает и заставляет на подсознании хотеть себе точно такой же прицеп из половины автомобиля.

Но и тут есть свои нюансы. Дело все в том, что попытки сделать прицеп из передней части не заканчивались особыми успехами. И дело вовсе не в технических аспектах или сложностях реализации. Просто выглядит это не особо эстетично.

Куда оригинальнее и лаконичнее смотрятся прицепные ТС, выполненные из задней половины. Сейчас даже можно купить уже готовый вариант. Хотя среди крайне ограниченного ассортимента отыскать прицеп из задней части строго под вашу марку, модель, да еще и в цвет кузова, очень сложно.

Потому в основном речь идет об изготовлении подобного чуда своими руками.

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Все прицепные устройства условно делятся на две группы:

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами. Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

18 прицепов, созданных из частей отечественных автомобилей

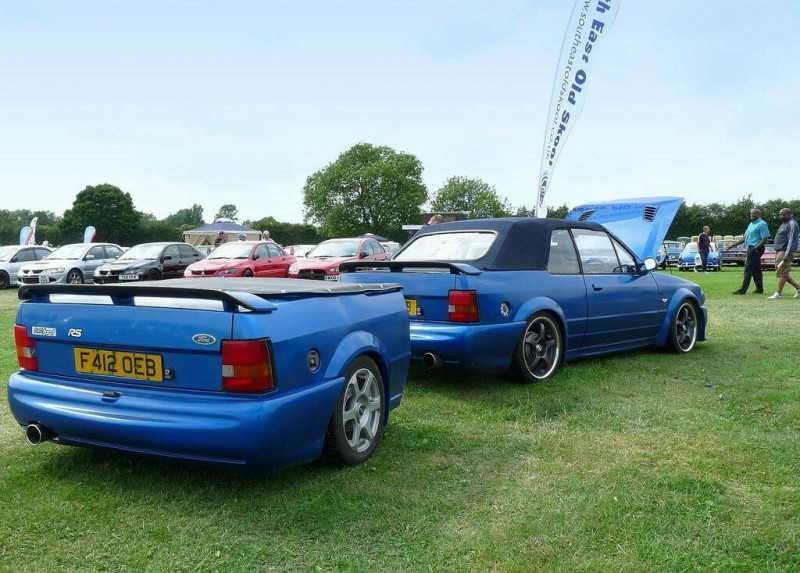

Прицепы, созданные из частей автомобилей — тренд, пришедший к нам с запада. Согласитесь, круто прицепить к своему автомобилю еще половинку такого…

Прицепы, созданные из частей автомобилей — тренд, пришедший к нам с запада. Согласитесь, круто прицепить к своему автомобилю еще половинку такого же автомобиля. Совершенно бесполезно, но выглядит так, что шаблон разрывается. Давайте посмотрим на фотографии отечественных автомобилей и прицепов для них, созданных в том же стиле.

ВАЗ-2101 и ВАЗ-2102 в последнее время стали настоящими янгтаймерами. Их восстанавливают, тюнингуют, доделывают. Посмотрите на эти три прицепа для «копейки» и «двоечки». Прикольно, не правда ли?

Этот, кстати, похож на фотошоп. Но мы уверены, что когда-нибудь кто-то обязательно сделает прицеп, похожий на этот. И точно оснастит его собственной пневмоподвеской.

Почему к «десятке» прицепили половину «пятерки»? Видимо, ВАЗ-2110 в распил не нашли, зато был ВАЗ-2105.

Есть в нашей подборке прицеп и для «семерки». В данном случае решили использовать лишь багажник, срезав и заварив крышу. Интересно сделали колесные арки, которые отличаются от стандартных ВАЗовских.

А вот и пара пухленьких прицепов для ВАЗ-2110. Они сделаны полностью симметричными: заднюю часть можно отличить лишь по фонарям. Кстати, поднимающаяся крышка (скорее всего из стеклопластика), открывает доступ к просторному грузовому отсеку. Так что, в таком прицепе можно и картошку возить!

Ну как же без белой тонированной «Приоры»! Разбив одну Приору и купив новую, владелец этого автомобиля решил сделать из оставшейся половины стильный прицеп. Кузов разрезали по центральной стойке. Внутри прицепа есть комфортабельный диванчик просто для отдыха.

Из деталей ЗАЗ-965 получаются самые забавный прицепчики. На рыжем автомобиле прицеп выполняет функции барбекю. А белый автомобиль, кажется, участвовал в каком-то пробеге, а все вещи перевозились в прицепе.

Прицеп из ГАЗ-21 «Волга» — это лучшее, что вы увидите в этой подборке. Оказывается, таких конструкций сделано уже несколько. На первой фотографии он установлен на огромные хромированные колеса, а на второй — можно посмотреть, как он смотрится в сцепке с «Волгой».

В Украине есть мастер-самоделкин, который очень любит переделывать автомобили. Особенно УАЗики и Нивы. Он создал множество конструкций, в том числе Ниву-пикап с прицепом-пикапом и пассажирский прицеп из двух задних частей от «Нив».

Чтобы превратить Оку в прицеп для Нивы не надо делать практически ничего. Достаточно отрезать переднюю часть с колесами и двигателем и приделать вместо них дышло прицепа. И вуа-ля, прицеп готов!

Ну и немного классики в заключение. Такой прицеп-кемпер построили на заводе РАФ из кузова обычного микроавтобуса. Интересно, что крыша в передней части могла подниматься, чтобы легче было перемещаться внутри.

Изготовление дышла своими руками

При собственноручном изготовлении следует помнить, что чем меньше его длина, тем лучше прицеп будет реагировать на движение машины. То есть, даже при лёгком боковом перемещении ведущих колёс, он тут же переместится за ними. Рекомендуется делать дышло от 1,5 до 2,5 м, в зависимости от назначения прицепа.

Основной материал — полая закрытая труба (I-образное), либо три трубы с квадратным сечением (V-образное). Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси рамы.

На сцепке устанавливается соединительная муфта, которая выполняет главную функцию дышла — сцепление с автомобилем-тягачом. Выполняется монтаж подобных приспособлений болтами восьмого класса прочности.

Ширина паза желоба соединительной муфты должна быть больше ширины трубы (дышла) не более чем на 5 мм.

Затем конструкция приваривается к раме. Также её следует укрепить уголками.

Когда всё готово остаётся лишь установить страховочный трос. При движении он не должен волочиться по земле.

При формировании такой конструкции рекомендуется использовать трубы с сечением 4 или 5 мм.

Теперь стоит рассмотреть процесс изготовления подробнее:

1. Первым пунктом, естественно, идёт поиск и покупка материалов и инструментов.
2. Расположить трубу по центру (относительно колёс).
3. Далее нужно приварить её к раме, либо поставить на болты, в зависимости от того, делается ли дышло съёмным или нет.
4. При изготовлении V-образного следующим шагом будет сваривание боковых труб с центральной, после обреза их под углом (они должны плотно прилегать к ней).
5. На стыке боковых труб с центральной следует приварить подставку, чтобы соединительная муфта не падала на землю.
6. Поперёк труб привариваются поперечины, укрепляющие конструкцию.
7. Далее устанавливается сама соединительная муфта на болты восьмого класса прочности.
8. Сбор заканчивается покраской изделия для защиты его от коррозии.
9. Последний пункт — укрепляют конструкцию в местах, где это необходимо.

Схема рамы прицепа

Прицеп для легкового автомобиля своими руками: составление чертежа

Когда собран весь необходимый материал, можно приступать к составлению чертежа. Самому расчертить на бумаге эскиз будущего изделия не слишком просто, поэтому для облегчения задачи можно за основу взять готовый чертеж из интернета, по ходу создания конструкции внести в него свои корректировки

Еще автовладельцу следует помнить, что самоделку придется регистрировать в ГИБДД, и важно отметить, что сцепное устройство может здесь применяться только заводского изготовления

Например, образцом будущего автоприцепа может послужить чертеж АП «Жигули», если сам автомобиль по свои габаритам и грузоподъемности схож с этой моделью авто. Любой автомобильный прицеп состоит из следующих основных частей:

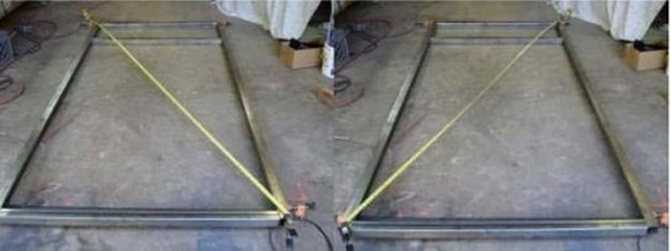

В любом случае рама должна быть жесткой, поэтому она изготавливается из прочной стали. Как правило, кузов изготавливается тоже из черного металла, но он также бывает алюминиевым или деревянным.

Особенности доработки прицепа

Бортовой прицеп, прошедший поэтапную доработку, предстает в следующих ипостасях:

1. Туристический вариант. Бортовик для кемпинга – это полноценное передвижное место для ночлега. Воскресный выезд на природу с шашлыками, играми на открытом воздухе дополнится отдыхом в переделанном туристическом прицепе.

2. Охотничий вариант. Грузоподъемность и функциональность играют главную роль в прицепе для охоты и рыбалки. На нем также оборудуют спальник.

3. Для передвижения по пересеченной местности. Такой тип тюнинга с приоритетом на повышенную проходимость транспортного средства предполагает изменение технической части агрегата.

4. Перевозчик снегоходов и мототехники. Бортовик подходит для переделки под транспортировщик. Остается дополнить его стяжками, упорами и системой погрузки.

5. Перевозчик лодок и гидроциклов. Тюнинг в лодочный прицеп актуален для владельцев плавсредств. Особенности бортовой конструкции при этом не теряются.

Технические доработки преследуют базовые характеристики. Их непосредственное улучшение, за которым последует расширение функциональности транспорта.

Монтаж тента

Доработка не представляет сложность, но эффективна. Редкий производитель тентов при всей практичности похвастается эффектностью. А при самостоятельной переделке доступны варианты внешнего вида. В том случае, если тент не предусматривался базовым комплектом, открываются безграничные возможности:

• Увеличение погрузочной площади.
• Новые варианты эксплуатации прицепа.

В среде автолюбителей распространены два варианта:

1. Использование брезентовой ткани как укрытия. Дополнительно изготавливается каркас для тента, куда и натягивается брезент. Старая советская школа встречается реже.

2. Что не сказать о пластиковой крыше. Это современная альтернатива. Долговечность и надежность пластика подкрепляется отсутствием в конструкции каркаса. Требуется лишь крепеж и фиксаторы по бортам.

Пластиковый вариант стоит дороже, но первый дольше изготавливать. К тому же тент не защитить от проникновения, нежели крышу с замками. О том, как выбрать тент для легкового прицепа и разобраться во всех особенностях данного изделия, читайте в этой статье.

Тюнинг подвески

Если рассматривать апгрейд технической части в общем, то здесь окажется любая доработка. Но при частном рассмотрении затрагивается:

Тюнинг подвески прицепа

• Подвеска.
• Колеса.
• Ось.

Водители вкладываются в установку тормозов, если они не предусмотрены с завода. Переделка тормозов на совершенную тоже преследует идею безопасности на дороге. Но когда тормоза для прицепа несущественны, возникает вопрос клиренса. Для увеличения дорожного просвета понадобятся высокие колеса, амортизаторы. Иногда проводят замену подвески полностью.

Тюнинг ходовой части прицепа

Дикая природа с бездорожьем требует переоснащения ходовой части. Поклонникам рыбалки и охоты это знакомо. Тюнингованный прицеп выберется из сложных ям и непроходимых путей. В дополнение к охотничьему или рыбацкому прицепу-внедорожнику устанавливают лебедку. Обязательно предусмотрены вездеходные колеса. Для подобного тюнинга часто привлекают спецов. Потому что не всегда, хватает собственных сил и умений.

Внедорожный прицеп

Планируете сделать пневмоподвеску на прицеп  и разобраться в тонкостях, рекомендуем к прочтению данную статью.

Апгрейд комплектующих

Усовершенствование технической части прицепа несет определенный риск. К тому же требуется разрешение на эксплуатацию такого транспорта. Однако производитель предусмотрел запчасти для тюнинга без противоречий с правилами эксплуатации. Это выгодно владельцам новых экземпляров, потому что ассортимент дополнительного оборудования от производителя постоянно расширяется. Ведь это часть бизнеса. Поэтому в тюнинг комплектующим включают следующие детали:

• Тормоза.
• Замковые механизмы.
• Борта.
• Тент.
• Крышка.
• Лебедка.
• Оптика.
• Ложементы.
• Опорное колесо.
• Килевые ролики.
• Колесные комплекты.

Покупка базовой комплектации оправдана, с точки зрения водителя. С одной стороны, иметь новый прицеп дорого. А с другой стороны, зачем оснащение, если оно ненужно. Но когда придет время, оборудование можно докупить у производителя. Мастерить и выдумывать самому не придется.

 Видео обзор тюнинга легкового прицепа МЗСА

Идея проста, стоит воспользоваться рекомендациями  опытных мастеров. Тюнинг прицепа для легкового автомобиля своими руками, станет возможен без привлечения профессионалов. Хотя в любом деле есть короткий, но не надежный путь. Или длинный, но основательный. Выбор остается за хозяином автоприцепа.

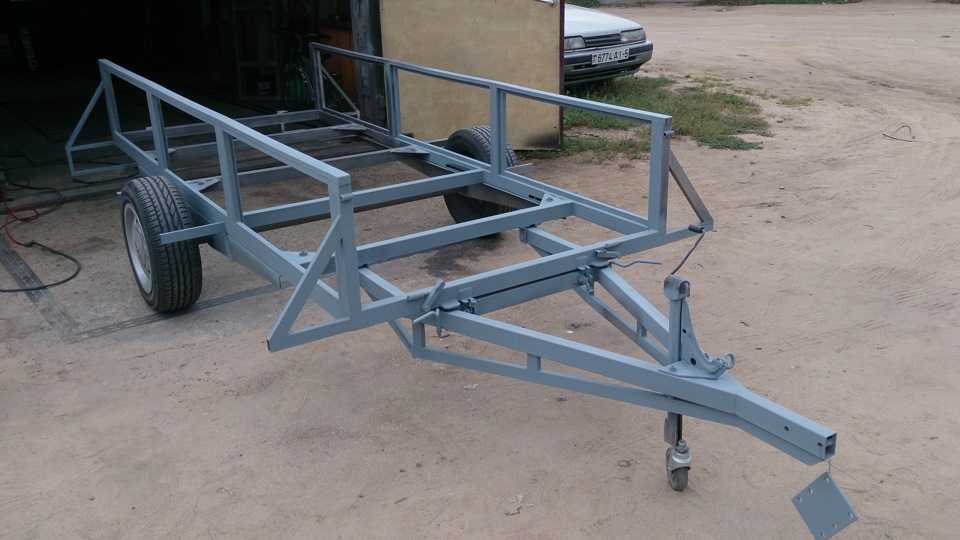

Рама прицепа

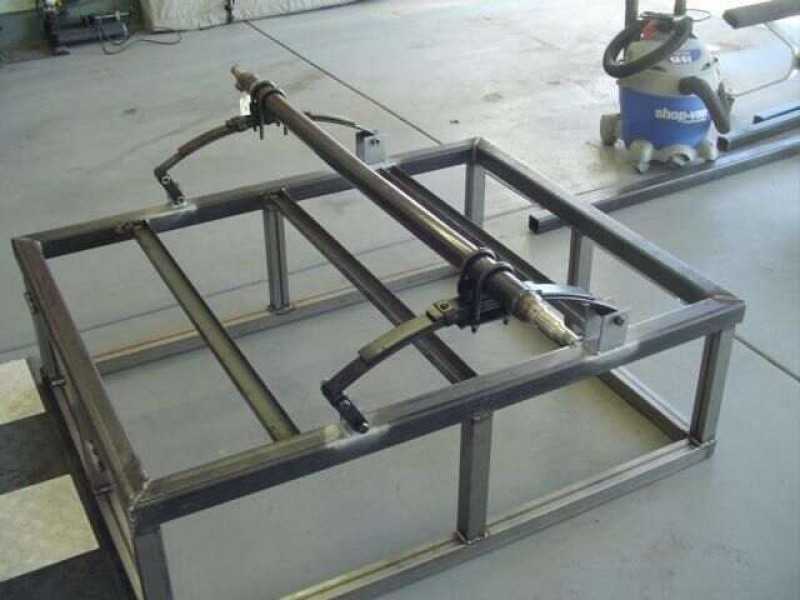

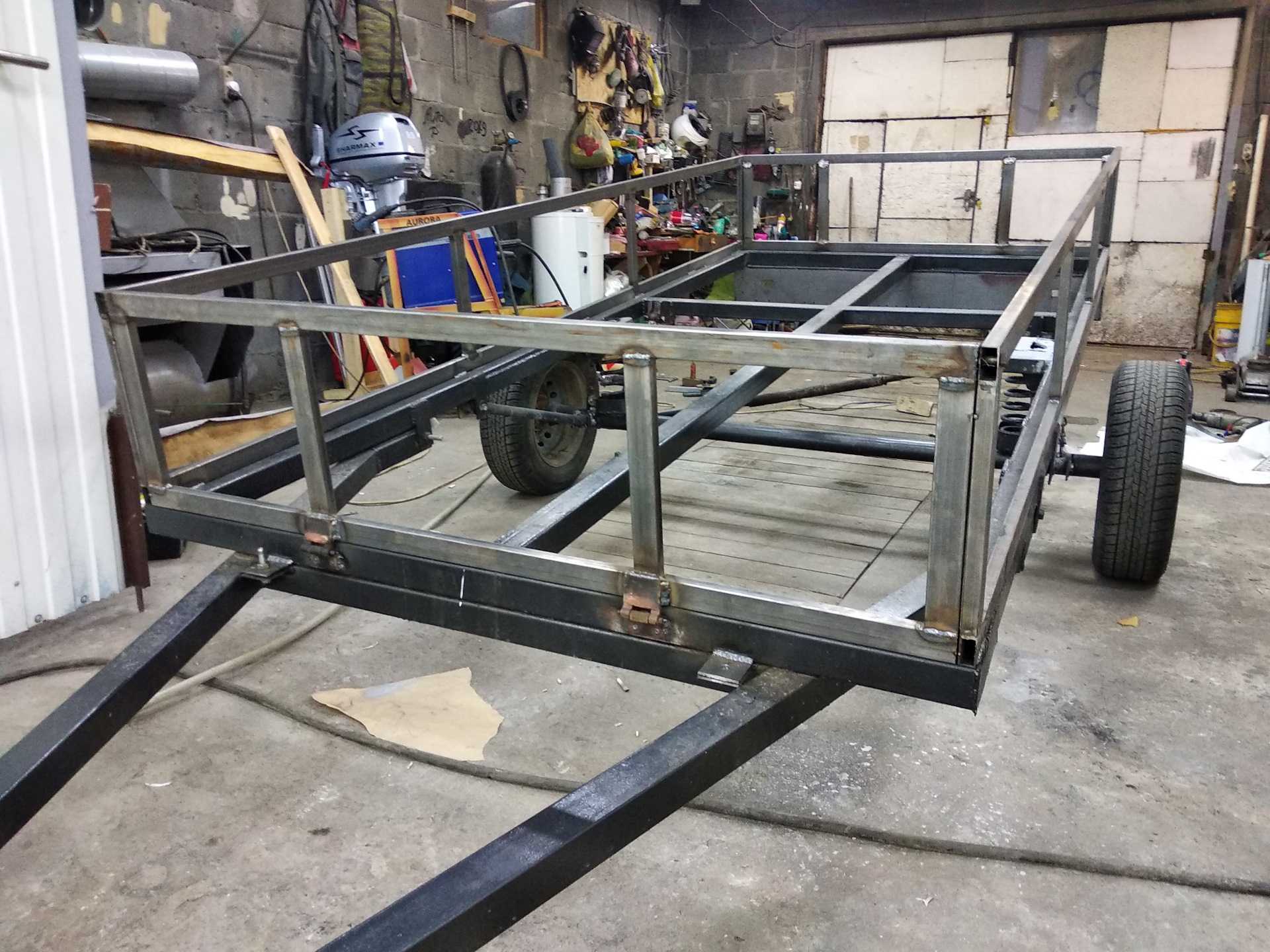

Рама – основа прицепа, именно её прочность, жёсткость определяет долговечность прицепа в целом. Для большей надёжности рекомендуется использовать сварное соединение элементов. Начать следует с определения размеров рамы – длины и ширины. Размер определяется по внешним граням элементов каркаса. Для определения полной ширины будущей рамы необходимо к расстоянию между внутренними гранями боковых стенок прибавить 2 толщины стенки. Если рама располагается непосредственно между колёсами, а не над ними, то нужно учесть ещё и зазоры между шиной и бортом.

После определения размеров выполняется примерка каркаса. Металлический профиль раскладывается на ровной поверхности с соблюдением перпендикулярности между элементами. Элементы каркаса объединяются зажимами. На этом этапе контролируется форма рамы, для этого рулеткой нужно измерить две диагонали получившегося прямоугольника. Полученные значения должны совпадать, в крайнем случае, допускается отклонение размеров на 2-5 %. Желательно в конструкции предусмотреть ребро жёсткости, сам по себе прямоугольник или квадрат достаточно неустойчивая конструкция под нагрузкой.

Прицеп из металлолома для легкового автомобиля

Там же, в этой куче старого железа, размером с мой дом, нашелся и старый задний мост, похоже от «москвича».

Тут же родилась идея соорудить из этого хлама прицеп, для перевозки разных полезных хозяйственных грузов.

После недолгих и продуктивных переговоров с участием нескольких билетов банка России, эти останки оказались у меня, и я благополучно привёз их к себе, в деревню.

Вот что мне досталось.

Итак, перечислим, что было мною использовано для изготовления этого прицепа.

1. Задний мост с рессорами от Москвича2. Останки старого кузова от прицепа Пчелка3. Две кованные уключины от старинных ворот4. Рессорные втулки для москвича, резиновые, 6 шт.5. Кусок трубки из нержавейки ( старая гардина)6. Болты М10 с гайками, 6 шт.7. Петли, 4 шт.8. Краска аэрозольная, 1 баллон, оранжевая9. Сцепное устройство, 1 шт.10. Колеса от москвича, 2 шт.11. Сварочный аппарат12. Болгарка13. Уголок 45Х45 от старой кровати, 2 шт

Еще были нарезаны втулки в количестве 6 шт. из старой гардины из нержавейки.

После того, как все было собрано, закручено и хорошенько приварено, пришло время поставить прицеп на ноги, то есть на колёса, и заняться его окончательной сборкой.

Перевожу на прицепе все, что угодно. Песок, камни, кирпич, землю, навоз, мусор, лодку, шкаф, холодильник, стиральную машину, картошку, сено, и прочая и прочая.

Устанавливать на прицеп световые приборы и регистрировать его в ГАИ я не собираюсь, потому что используется он только в светлое время суток и только в пределах нашего села, на трассу не выезжает, а максимальная скорость моего «автопоезда» с грузом не более 30 км\час. По этой же причине я не стал делать крылья над колесами и не поставил амортизаторы. При таких скоростях нет такой необходимости. Только отражатели (катафоты) от велосипедов по две штуки сзади и спереди прикрутил. На всякий случай.
