Прицепное устройство для прицепа, сцепная головка для легкового

Виды фаркопов

В зависимости от веса груза и типа шара, выделяют следующие разновидности ТСУ:

«А» — ТСУ крепится к балке двумя болтами. Подходит для транспортировки груза весом до 1,5 тонн.
«С» — фаркопы этого типа устанавливаются с использованием прочного эксцентрика, но грузоподъемность такого ТСУ также не превышает 1,5 тонн.
«F» — более прочный фаркоп, крепящийся в нескольких позициях по отношению к основанию. Такое ТСУ позволяет транспортировать до 2,5 тонн груза.
«G» — отличается повышенной грузоподъемностью, которая составляет до 3,5 тонн.
«AV» — комбинированный тип фаркопов, отличающихся быстросъемными шарами.
«BMA» — быстросъемный шар, такие ТСУ устанавливаются на авто класса «Люкс».
«Е» — специальный фаркоп, предназначенный для автомобилей американского производства (выдерживает до 1,5 тонн).
«Н» — сварная конструкция для отечественных машин.

Это интересно: Выбираем автоакустику

Также существуют типы «FC» с максимальной нагрузкой в 750 кг и «GC», который крепится на 4 болтах.

Полезно! Фаркоп типа «G» возможно регулировать, только если крепеж оснащен 6 и более отверстиями.

Также стоит более детально рассмотреть понятие «нагрузки».

Законодательные моменты по установке «фаркопа»: регистрировать или нет

Каждый автовладелец, перед приобретением и монтажом фаркопа, сталкивается с дилеммой, законной или нет будет установка приспособления, можно ли прицепное устройство устанавливать на автомобиль и эксплуатировать по назначению безнаказанно? Ответ на этот вопрос стоит искать в законодательном кодексе по переоборудованию автомобиля и регламенте самого транспортного средства. Правовые нормативы по переоборудованию транспорта зарегистрированы в техническом регламенте «О безопасности колёсных средств», а сотрудники ГАИ обосновывают правомерность статьёй 12.5, прописанной в КоАП РФ.

Согласно техническому регламенту, фаркоп не причисляется к агрегатам, которые подлежат обязательной регистрации в тех случаях, если установка регламентирована заводом изготовителем машины. Большинство автопроизводителей санкционируют допустимость установки прицепного устройства для транспортирования прицепа на легковой автомобиль, с завода предопределяя места для его крепления. Информация о допустимости установки дополнительного оборудования в виде фаркопа должна быть прописана в технической документации к машине и в нагрузочной табличке, находящейся на водительской стойке авто или в подкапотном отделе.

Установка фаркопа не подлежит регистрации при следующих условиях:

Установка и эксплуатация прицепного оборудования санкционируется заводом-изготовителем.
На машину устанавливается заводская конструкция, имеющая свидетельство соответствия модели устройства к конкретному транспорту.
При инсталляции фаркопа не осуществляются конструктивные изменения, монтаж выполнен согласно регламенту инструкции к оборудованию.

В ситуациях, если в регламенте к машине отсутствует легкового автомобиля в качестве транспортировочного средства, или монтаж купленного фаркопа предполагает сварочные или сверловые работы, оборудование надо регистрировать в отделении ГИБДД.

Фаркоп: как подобрать, что к нему докупить и как его установить

Чтобы установить прицеп, нужен фаркоп — специальный крюк, который крепится к раме автомобиля сзади. Официально он называется тягово-сцепным устройством, ТСУ. Фаркоп, в отличие от прицепа, не универсальное устройство: его нужно подбирать под конкретную модель авто.

Фаркоп может быть в штатной комплектации с завода. Если нет, можно купить оригинальный в качестве дополнительного оборудования. На некоторые машины приходится искать неоригинальный фаркоп — перед покупкой убедитесь, что у него есть сертификат соответствия. Иногда при установке неоригинального ТСУ приходится подпиливать бампер.

Удобно, если с фаркопом сразу будет комплект электрики: розетка и проводка. Они нужны, чтобы на прицепе загорались стоп-сигналы и поворотники — это обязательное условие. Но если штатного комплекта нет, то электрическую часть можно докупить отдельно. Она универсальна и не привязана к модели авто или фаркопа. Если у вас дорогая машина, нет смысла переплачивать за комплект, который, по легенде, сделан именно для нее. Посмотрите на оригинал для какой-нибудь распространенной и недорогой в обслуживании модели.

Иногда дополнительно нужен блок согласования — набор реле, без которого бортовая сеть автомобиля с новым фаркопом может работать некорректно. Вот примеры неприятностей:

поворотники мигают слишком часто;
бортовой компьютер показывает ошибку фаркопа, из-за чего машина отказывается ехать с прицепом;
бортовая сеть автомобиля перегружается, периодически перегорает какой-нибудь предохранитель, например тот, что отвечает за стоп-сигналы.

У меня Хендай Крета, и первым делом я пошел на «Драйв-2» искать записи людей, которые уже поставили фаркоп. Так я узнал, что мне не нужен блок согласования, потому что у меня комплектация с обычными галогеновыми фонарями — все и так будет работать корректно. Были бы они светодиодные, пришлось бы покупать. Блок согласования стоит около 2000 Р.

Как поставить фаркоп. В моем случае его достаточно прикрутить соединительными болтами к штатным отверстиям на задних лонжеронах. Бампер не нужно ни снимать, ни подрезать.

Самое сложное — электрика. Чтобы подключить устройство, необходимо снять обшивку багажника и получить доступ к проводке автомобиля. Я в этом совершенно не разбираюсь, поэтому решил довериться специалисту. Он измерил напряжение и подтвердил, что в моем случае блок согласования не нужен.

Я объехал и обзвонил около десяти автосервисов, прежде чем нашел подходящий. В первом сервисе почему-то опровергли информацию из интернета насчет блока согласования: якобы для светодиодных ламп блок согласования не нужен, а для обычных — обязателен. Во втором соглашались на установку, только если фаркоп куплен у них. В третьем сказали, что на моей Крете нужно обязательно подрезать бампер, даже если фаркоп сертифицирован. Еще в одном сервисе ответили, что нужен прицеп и без него ничего не сделать.

Цена на работы варьировалась в диапазоне 4000—8000 Р. Мой фаркоп установили за 1500 Р, а электрическую часть подключили за 2500 Р.

Важно убедиться, что автосервис сертифицирован на установку фаркопов и может ставить отметку в сервисной книжке. Это позволит избежать проблем с гарантией на автомобиль и с ГИБДД, когда машину придется продавать и ставить на учет на другого человека

Установку фаркопа не нужно регистрировать в ГИБДД, но инспектор может попросить показать сертификат соответствия на неоригинальный фаркоп и отметку в сервисной книжке.

Как правильно загрузить прицеп

Центр массы груза должен приходиться на ось прицепа, именно в этом случае нагрузка на сцепное устройство будет минимальна. Кроме этого вы исключите влияние груза на заднюю подвеску и кузов автомобиля, избавив их от излишней нагрузки — подъемной или прижимной силы. Это позволит продлить эксплуатационный период прицепа и фаркопа, а также не повлияет на управляемость автомобиля из за изменения нагрузки на заднюю ось. При этом груз должен быть хорошо закреплен, для исключения возможности его смещения или тем более потери.

Предельно допустимая постоянная нагрузка на шар составляет от 30 до 90 кг, большее отклонение может быть только кратковременным (явление удара на неровностях дороги). В любом случае управляя прицепом соблюдайте скорость не более 70 км/ч по трассе, думайте о повышенной инерции, и о изменении габаритов. Более подробно о управлении прицепа вы можете узнать из статьи «Управление легковым автомобилем с прицепом»

Из чего состоит легковой прицеп

Прицеп состоит из рамы, кузова, дышла, сцепного устройства и оси колес с подвеской. Рама — это сваренные между собой лонжероны и перекладины. К ней крепится кузов — каркас из металлических или деревянных бортов. Задний борт, как правило, откидывается для облегчения погрузки и разгрузки. Если каркас закрыт тентом, то прицеп называют крытым. Такой прицеп можно оставлять на улице и не переживать, что его зальет водой.

На передней части прицепа находится дышло — треугольная сварная конструкция, которая крепится к фаркопу. На некоторых моделях прицепов на дышле есть опорное колесо. Оно опускается и поднимается с помощью ручки и облегчает стыковку прицепа с фаркопом. На конце дышла — сцепное устройство. Обычно это «чашка», которую надевают на шар фаркопа и фиксируют рычагом.

Основные виды

Главным образом, фаркопы классифицируются по типу крепления. Различают три основных вида:

несъемные или сварные;
съемные;
фланцевые.

Несъемный

Такой тип ТСУ считается устаревшим вариантом, так как нет возможности для его быстрого демонтажа. Крюк с шаром крепится к балке с помощью сварного шва. Данный вариант хоть и надежный, но неудобный. Во многих странах не разрешается ездить с фаркопом без прицепа.

Съемный

Его можно снимать при необходимости и быстро устанавливать обратно. Современные внедорожники и пикапы комплектуются подобными ТСУ уже с завода.

Фланцевый

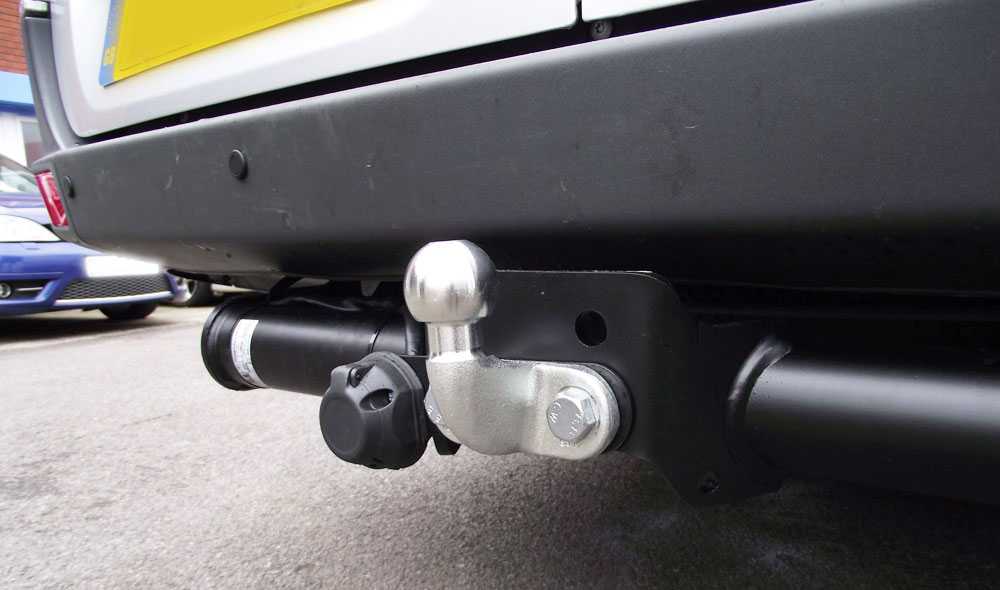

Фланцевые фаркопы также можно отнести к категории съемных, но они отличаются типом крепления крюка. Он устанавливается при помощи болтового (торцового) и горизонтального соединения. Крепление отличается высокой надежностью, прочностью и большой грузоподъемностью. Подходит для перевозки грузов до 3,5 тонны.

Конструкция

Шкворневое устройство, расположенное на грузовике, представляет собой металлический массивный круг (плита) с прорезью посередине. На полуприцепе есть шкворень. Сцепная пара фиксируется шкворнем в прорези плиты (опора) и крепится захватами.

Разъемно-сцепная система необходима для подачи усилий между конструкциями автопоезда, что делает возможным маневр поворотов полуприцепа к тягачу и вокруг оси сцепного шкворня в горизонтальном положении.

Бесшкворневое устройство отличается от шкворневой подвески конструкцией и фиксированием поворотной стойки к поворотному кулаку, которые соединены шаровыми пальцами. Этот механизм значительно уменьшает нагрузку на действующие шарниры.

Случаи, когда монтаж ТСУ воспрещается законодательством

Большинство легковых автомобилей имеют в ОТТС отметку о допуске монтажа ТСУ. Эти сведенья можно посмотреть в документации к приобретённому транспортному средству, или же, при отсутствии данных, запросить их в дилерской компании или непосредственно на автоизготовительном заводе.

Категорический запрет на оборудование машины легковой категории санкционируется исключительно в тех ситуациях, когда завод исключает возможность использования автомобиля в качестве тяговой силы для транспортировки грузов, в том числе прицепов, в силу конструкционных и технических особенностей авто.

Иные ситуации предусматривают безнаказанную установку фаркопа и его эксплуатацию по назначению:

Без регистрации в отделе ГИБДД, если тяговое устройство предусматривает установку без вмешательства в конструкцию авто, а механизм имеет сертификаты качества и монтируется соответственно требованиям автопроизводителя.
С получением допуска, когда предусматривается установка фаркопа с вмешательством в конструкцию транспорта.

При эксплуатации тягового устройства на легковом транспорте, стоит учитывать, что масса прицепа не должна превышать вес снаряжённого авто, а суммарный тоннаж машины с прицепом не может превосходить показатель 3,5.

Рассмотрим, какая документация должна быть у водителя при эксплуатации фаркопа в каждой из ситуаций, как узаконить тягово-силовое устройство, если такая регистрация требуется законодательством.

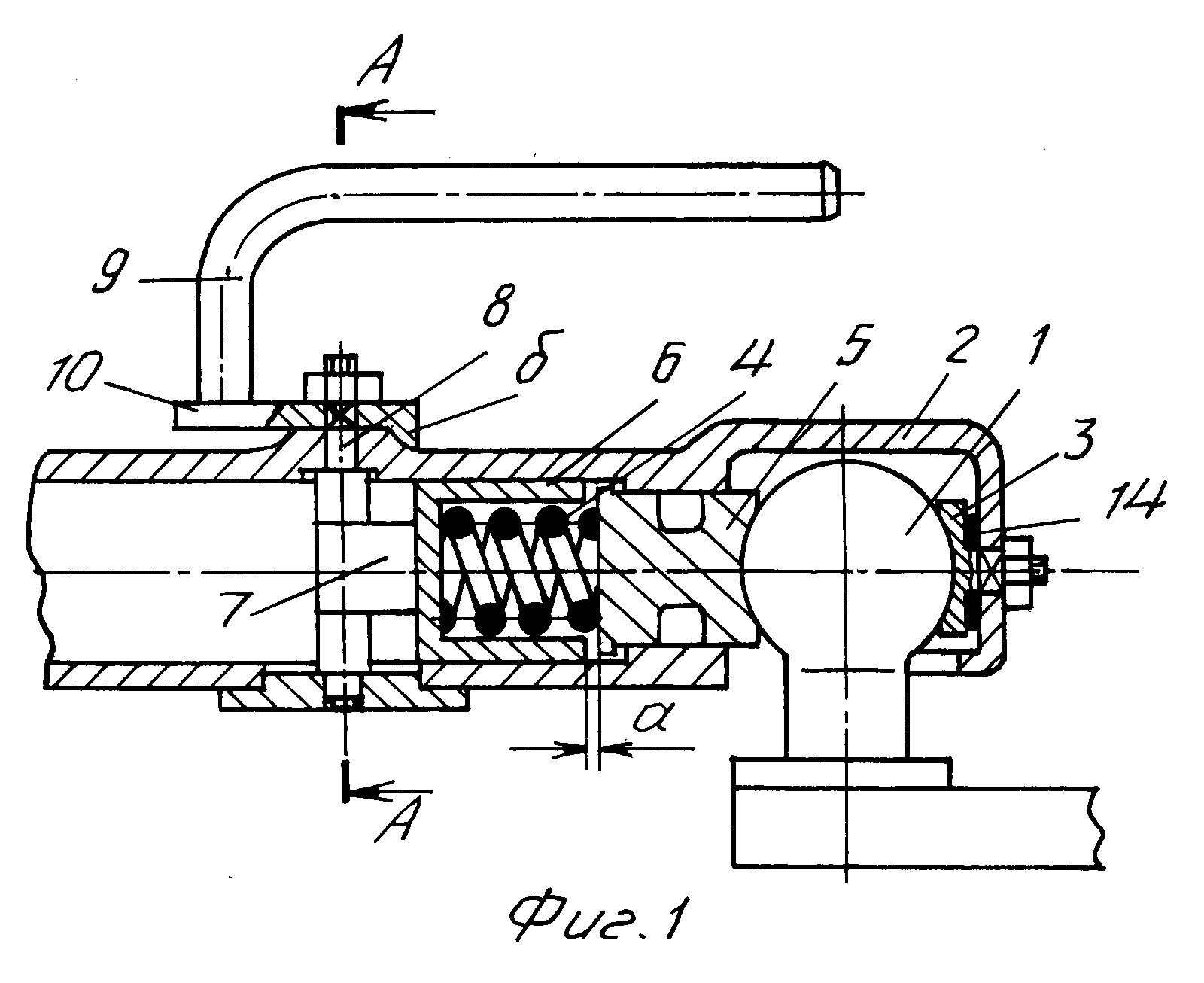

Как устроен механизм

Как правило, фаркоп на автомобиле не имеет сложной конструкции, поэтому его можно купить или сделать самостоятельно. Некоторые новые автомобили уже с завода обладают таким устройством. Если на вашем автомобиле нет фаркопа, но он нужен, то его можно купить или сделать самостоятельно. Для того, чтобы самостоятельно изготовить это устройство, потребуется несколько важных деталей. Главной деталью является шар с проушиной нужного диаметра. Его можно приобрести на рынке или найти в закромах гаража. После этого нужно найти стальную трубу и приварить к ней этот шар. Затем закрепить всю конструкцию на автомобиле. Для того, чтобы закрепить конструкцию на машине можно сделать специальные отверстия для болтов или приварить его к кузову машины.

Сегодня производители настолько сильно желают привлечь внимание покупателей, что начали выпускать это приспособление трех видов

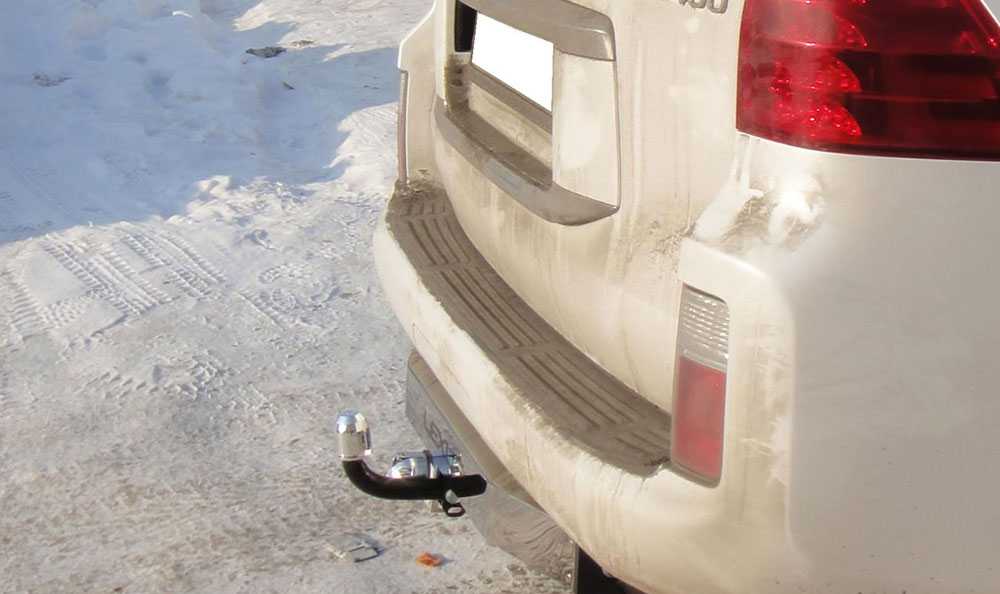

Первый вид это съемный фаркоп. Из названия понятно, что он полностью снимается с автомобиля. Чаще всего крепится на болтах.
Второй вид – это частично съемный. Здесь уже снимается только выпирающая часть агрегата. Такая конструкция очень удобная и практичная.
Третий вид — это несъемная конструкция. В этом случае устройство приваривается к кузову автомобиля толстым швом. Это нужно, чтобы он не отвалился при серьезных нагрузках.

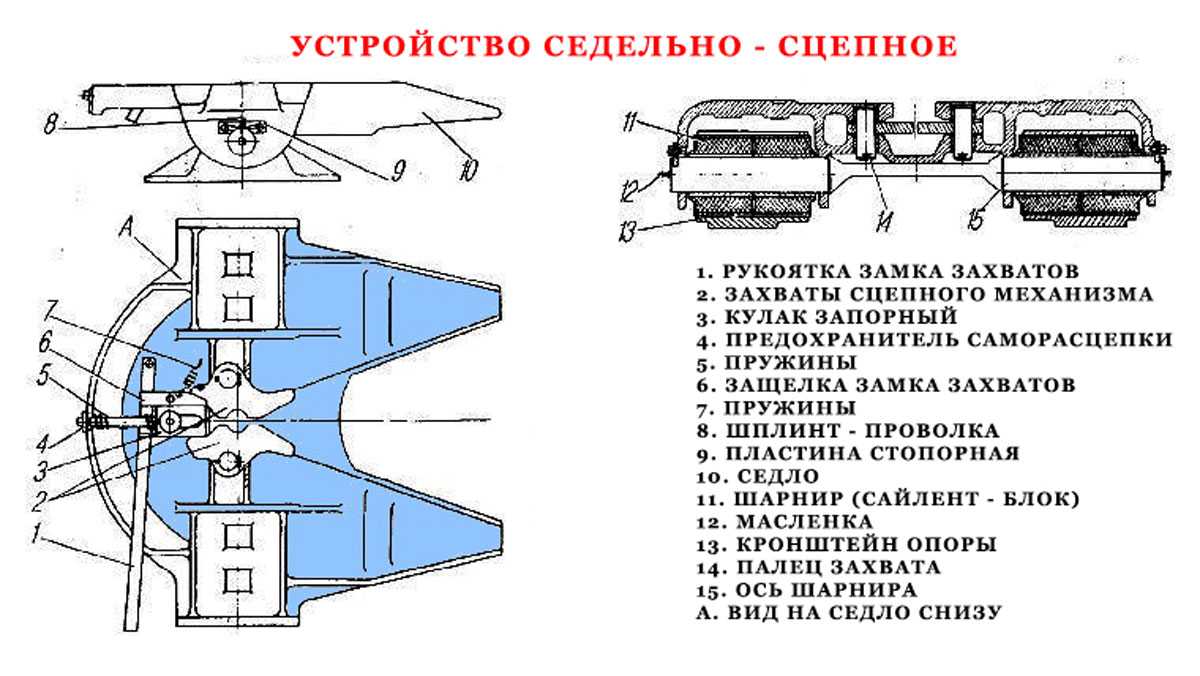

Как продлить срок службы ССУ

Нет водителей, которые бы не мечтали исключить из профессиональных будней проведение капитального ремонта. Для продления срока эксплуатации и машины, и ССУ рекомендуют ежедневно соблюдать правила:

Перед движением после сцепления в прицеп удостовериться в плотной фиксации шкворня.
На поверхности седла перед сцеплением всегда должна быть смазка.
Покупать качественные смазочные вещества.
Один раз в 5 дней нужно проводить профилактику: отсоединить прицеп, почистить и смазать плитку, палец и системы запора. Использовать в обработке только густые, вязкие смазки.
Периодически нужно контролировать состояние механизмов и узлов (искать коррозии, вмятины и трещины); болты должны быть прочно натянуты.
Опорная часть седла очищается от старой смазки минимум раз в год.

Своевременное техническое обслуживание ССУ — основной фактор, продлевающий срок эксплуатации, как самой детали, так и автопоезда.

Краткая история возникновения фаркопов

Первые прицепы, и соответственно фаркопы появились в то же время, что и автомобили, примерно в 1880 годах прошлого века, хотя первые упоминания о данном механизме датируются еще 1853 годом.

С появлением первых легковых автомобилей на рынке появились и грузовые авто, которые способны перевозить крупногабаритные грузы, что сразу сделало их невероятно популярным транспортным средством во многих сферах деятельности.

Первые прицепы начали производиться в 1870 году в Австрии. Первоначально они предназначались для транспортировки разнообразной сельскохозяйственной техники и продукции.

Первая мировая война внесла свою лепту, и производители изготавливали огромное количество фаркопов для нужд армии. Со временем прицепы начали широко использоваться и в обычном быту.

Необходимая документация и нюансы оформления

Эксплуатация транспорта с ТСУ предусматривает у автовладельца обязательное наличие следующих документов:

Паспорт установленного оборудования, содержащий данные по его монтажу. В паспорте должна быть отметка автосервиса, где был установлен фаркоп на машину.
Сертификат на установленное оборудование.
Акт о выполненных по монтажу работах.

Таких документов будет достаточно для дорожной инспекции, в ситуациях, когда установленный фаркоп сертифицирован для использования на определённой модели транспорта.

В ином случае, когда эксплуатируемое оборудование не указано в руководстве пользователя как допустимое к использованию, имеет особенности по монтажу, тогда автовладельцу стоит позаботиться, во избежание проблем с законом, о регистрации тягово-сцепной конструкции.

Рассмотрим подробно алгоритм, являющийся ответом на вопрос, как прицепное устройство оформить для эксплуатации на легковом автомобиле, с соблюдением всех законодательных, процессуальных норм.

Процедура предполагает следующие мероприятия:

Посещение отдела ГИБДД, где необходимо подать заявление, которое содержит прошение на проведение предварительной экспертизы с последующим разрешением на установку тягового оборудования. Вместе с заявлением автовладельцу надо предъявить СТС, ПТС и их копии, документацию на устанавливаемый агрегат.
После получения «вердикта» экспертов ГИБДД, на основании разрешения, владельцу транспорта нужно обратиться в специфицированный центр, с полномочиями на проведение работ по монтажу и осуществить установку оборудования на легковое авто. Подтверждением специализированного монтажа выступает акт выполненных работ от исполнителя, декларация и сертификат о соответствии установки.
Вышеперечисленные документы дают право обратиться в организацию, уполномоченную провести осмотр изменений и выдать диагностическую карту.
В отделение ГИБДД предоставить автомобиль для проведения заключительной экспертизы. Автовладелец должен предъявить в органы ГИБДД декларацию из сервисного центра, диагностический лист, удостоверяющий безопасность внесённых изменений, документы на автомобиль и установленную деталь, оригинал разрешения на установку ТСУ от экспертной комиссии.
После технической экспертизы в отделе ГИБДД и проверки представленных документов, автовладельцу выдадут свидетельство, санкционирующее эксплуатацию машины с установленным тягово-сцепным оборудованием.

Свидетельство, подтверждающее безопасность установки, является гарантом безнаказанной эксплуатации авто с установленным фаркопом. Не стоит забывать о том, что узаконивания также требует прицеп, который будет эксплуатироваться для транспортирования грузов.

О назначении, видах прицепных устройств для прицепов

Для стыковки прицепного устройства с автомашиной требуется тяговый механизм или специальное тягово-сцепное приспособление, в народе его называют фаркоп. Данное устройство предназначено для обеспечения надёжного крепления прицепа с автомобилем и способно распределять нагрузку равномерно.

Фаркоп обеспечивает безопасное движение при транспортировке, имеет конструктивный приятный внешний вид. Раньше под выражением фаркоп можно было понимать подвесочное устройство на телеге для перевозки на конной упряжке разных грузов.

В современное время под фаркопом понимается тягово-сцепное устройство (ТСУ), смонтированное на автомобиле и предназначенное для стыковки с прицепом.

Фаркопы подразделяются на классы грузовой перевозки:

Малого класса, грузоподъёмностью до 1,5 тонны;
Среднего, может перевозить до 2,5 тонны груза;
Большого, с массой до 3,5 тонны.

Последний класс применяется для транспортировки перевозимых домов, торговых киосков и монтируются на внедорожниках, микроавтобусах. Технологически, от разных производителей прицепной механизм отличается внешним видом и конструкцией соединения. Фаркоп имеет конструкцию двух видов: европейскую и американскую. В России применяется больше европейский тип фаркопа.

Поэтому существуют следующие виды прицепных устройств:

Прицепной механизм в виде кронштейна, способно обеспечивать надёжное сцепление с прицепом и выполнять транспортировку груза большого веса на прицепе. Широко распространены модификации моделей за границей, имеется устройство запирания для защиты от угона;

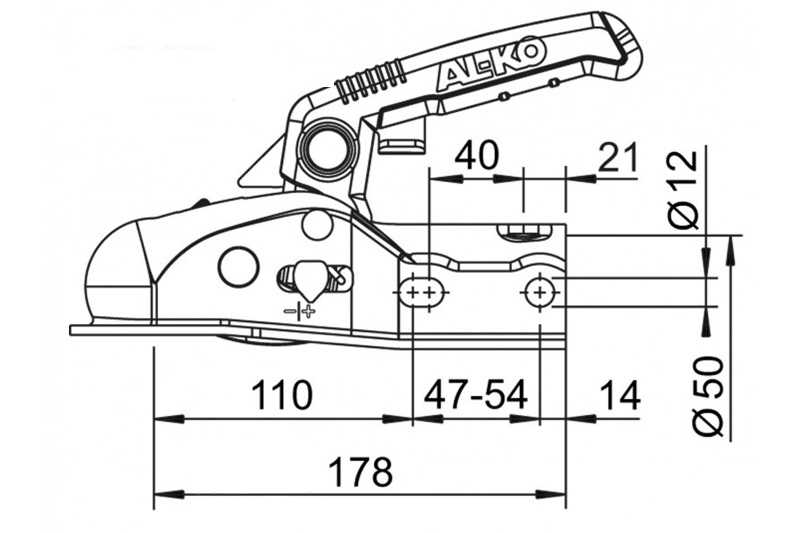

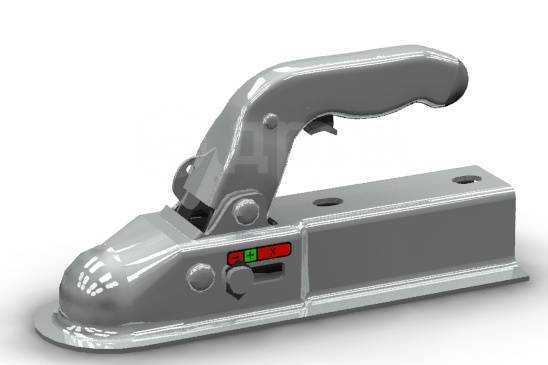

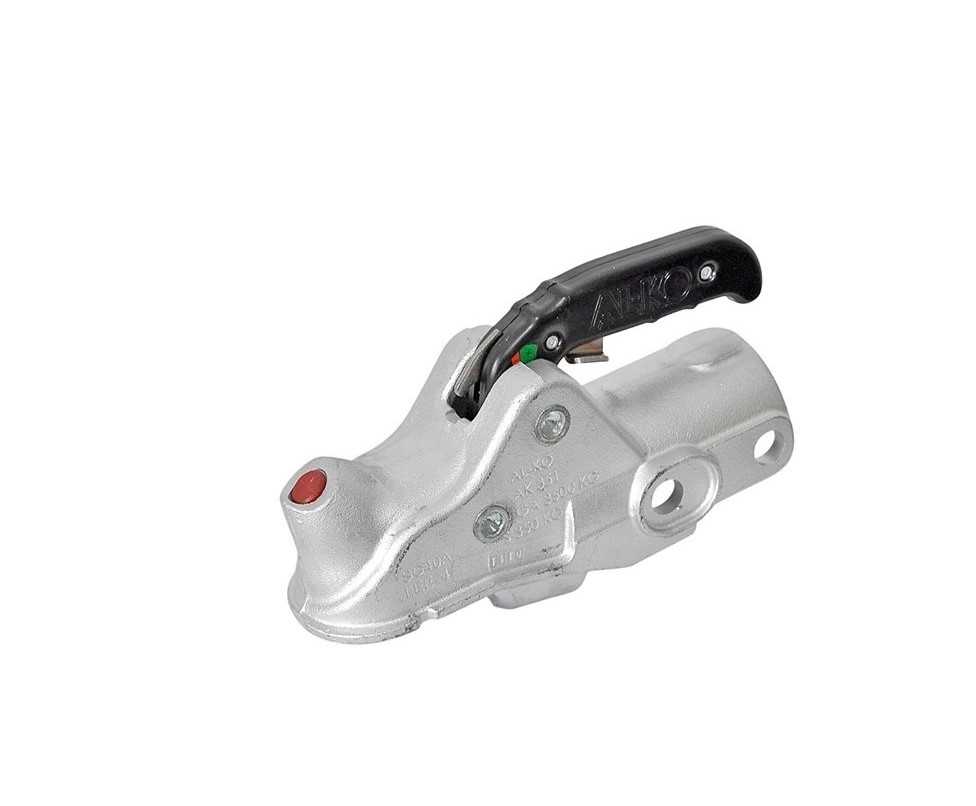

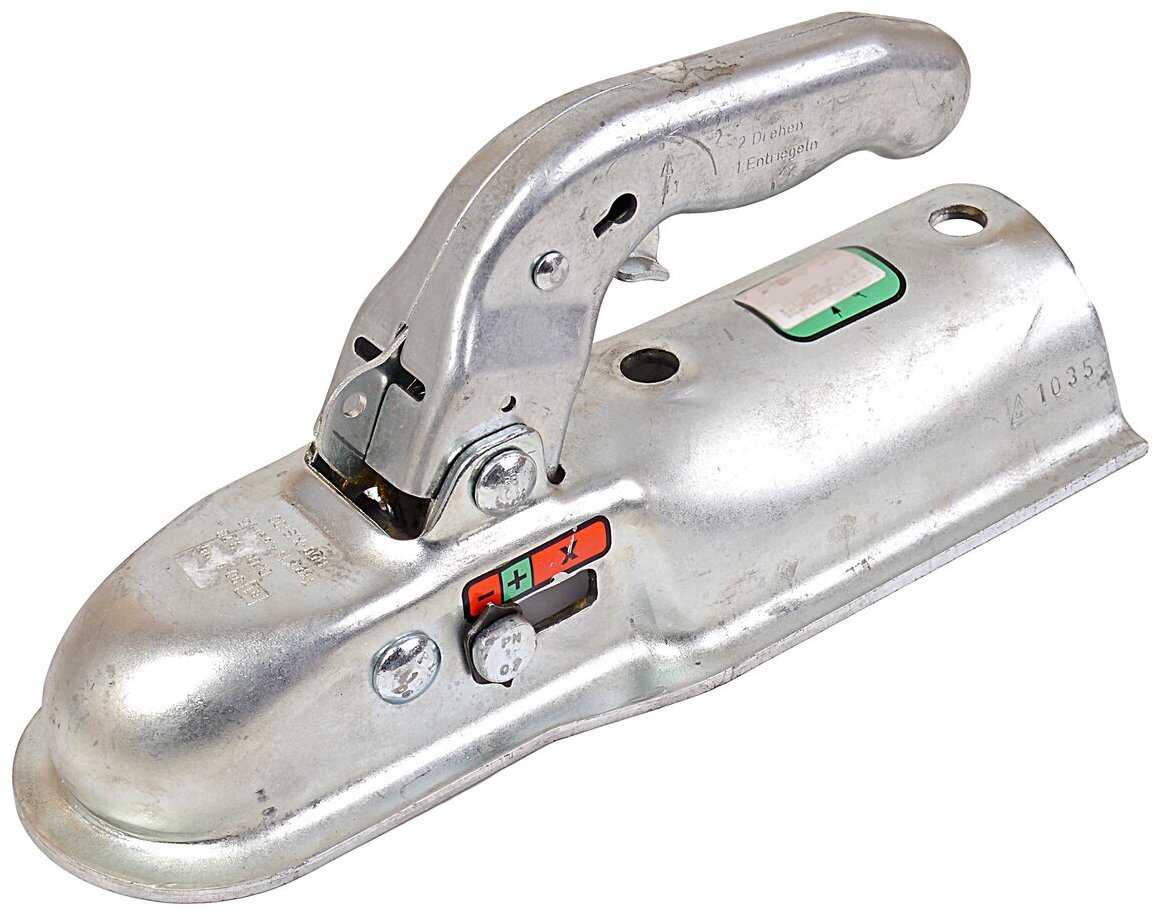

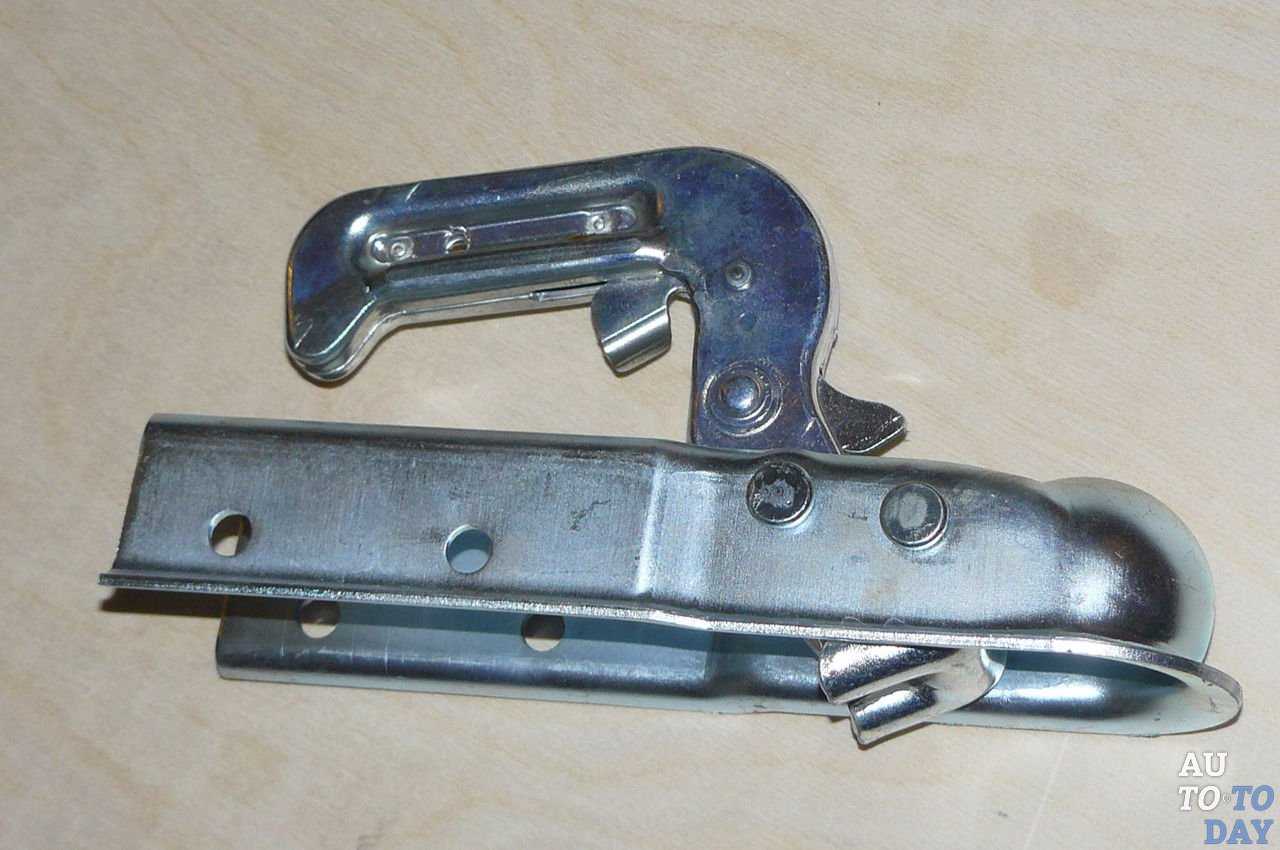

Механизм прицепной в виде шара. Очень распространена сцепная головка для прицепа на отечественном автомобильном рынке, обладает простотой в монтаже и в эксплуатации. Имеет хорошие характеристики в сцепном состоянии и манёвренности, имеет свободный ход в зависимости от применяемой головки, хорошие данные при торможении с прицепом. Сцепная головка для легкового прицепа внешне не портит вид машины, обеспечивает некоторую защиту сзади от не санкционированного прямого столкновения с другой машиной;В зависимости от исполнения шара фаркопы делятся ещё на подгруппы: • сварного типа шаровой механизм с монтажом для постоянной эксплуатации и съёмные шаровые устройства; • с креплением болтами, защёлкивающие с рычагом.
Сцепное устройство для прицепа в виде стыковочного крюка, предназначенный для буксировки. В основном применяется при сложных, тяжеловесных грузах, требующие повышенной проходимости. В процессе движения может обеспечиваться движение с ударными нагрузками, что сказывается на не высоких эксплутационных данных прицепного устройства. Поэтому они менее надёжны и мало применяемы.

Сцепка для прицепа состоит из стыковочного элемента шара или кронштейна, смонтированные на фаркопе машины и сцепной головки установленной на дышле прицепа. При выборе фаркопа прицепа следует знать модель автомобиля, с датой выпуска и тип кузова, а так же максимальный вес прицепа с подбором требуемого ТСУ.

Как выбрать фаркоп

Современный рынок предлагает покупателям огромный ассортимент прицепных механизмов, которые способны удовлетворить абсолютно любые потребности. В основном эти изделия изготавливаются европейскими производителями.

В первую очередь обращайте внимание на такие нюансы:

Найдите в интернете информацию о той модели фаркопа, которую вы желаете приобрести, и прочтите отзывы покупателей;
Убедитесь, что оно имеет соответствующие сертификаты качества;
Уточните все технические особенности, и его комплектующих.

Не бойтесь задавать вопросы, ведь чем больше вопросов будет задано, тем большей информацией в итоге вы будете располагать.

Самыми популярными сегодня считается продукция компании – Thule, которая изготавливает фаркопы уже на протяжении 50 лет. Более того, продукция данной компании имеет самый большой ряд моделей прицепных устройств, от съёмных моделей, до сварных и условно-съёмных.

Также к самым популярным можно отнести продукцию компании Auto Hak, которая работает с 1976 года. Ассортимент Auto Hak насчитывает более 700 моделей устройств, от фланцевых, до вертикально-съёмных.

Как правило, надежный и максимально качественный фаркоп сегодня стоит в среднем около 5000 рублей. Конечно можно приобрести и более дешевую модель, но экономить не советуется, как как показатели надежности и прочности дешевых вариантов желают лучшего.

Фаркоп для сцепки автомобиля с прицепом в многократно расширяет возможности любого автомобиля, и позволяет дополнить его различным дополнительным оборудованием. Тщательно сопоставьте цены той или иной модели, и выберите для себя самый подходящий вариант.

Порядок сцепки прицепа с автомобилем.

откройте сцепную головку прицепа поднятием ручки сцепления до щелчка (в целях безопасности ручка остается в поднятом состоянии, пока головка захвата не полностью надета на прицепной шар автомобиля);
опустите сцепную головку на шар фаркопа автомобиля, сцепная головка при этом должна защелкнутся
в целях безопасности следует рукой дополнительно надавить ручку сцепной головки. Механизм сцепления защелкнут правильно, если ручка сцепления опущена до конца.
закрепить под сцепным шаром ТСУ трос привода аварийной тормозной системы;
демонтировать переднюю стойку или опорное колесо прицепа, если таковые имеются;
подключите вилку электрооборудования прицепа к розетке автомобиля;
проверьте работу задних фонарей, передних фонарей и фонарей освещения номерного знака;
еще раз убедитесь в надежности сцепки, исправности узлов прицепа.

Порядок отцепления прицепа желательно производить в обратной последовательности.

Виды прицепных устройств, их преимущества и недостатки

Еще совсем недавно на автомобилях, которые обладают свойствами повышенной проходимости устанавливали в качестве фаркопа буксирующий крюк, к которому цепляли дышло прицепа. Основным недостатком данного приспособления было то, что во время транспортировки возникали ударные перегрузки, что приводило к скорому выходу из эксплуатации крюка. Более того, сама сцепка предполагала еще ряд сложностей.

Современные прицепные устройства имеют вид шара, радиусом от 25 миллиметров до 58,702 миллиметров. При этом дышло прицепа также оснащают соответствующей сцепной головкой. Преимуществом современных прицепных устройств является возможность принятия тяговых, тормозных и верхних усилий, в случае если прицеп оснащен одной осью.

Фаркопы для легковых автомобилей могут разделяться на виды, в зависимости от типа конструкции, способа крепления, а также максимально допустимой нагрузки. Также фаркопы делятся на группы, в зависимости от типа шара. Среди них наиболее распространенными считаются фаркопы с жестким сварным соединением шарового механизма. Данные устройства устанавливаются на автомобиль на постоянной основе. Это может быть неудобным, в случае если автомобиль представительского класса, а фаркоп портит его внешний вид.

Также существуют фаркопы со съемными шарами, ручные съемные устройства (крюк в виде шара зажимается с помощью болтов), а также полуавтомоматические (крюк закрепляется специальным рычагом). Еще существует отдельный вид фаркопов – это прицепное устройство к мотоблокам.

В целом, прицепное устройство состоит из двух элементов – сцепной шар (на кузове автомобиля) и сцепная головка (для установки на дышло прицепа)

Помимо всего прочего стоит обратить внимание на технические характеристики фаркопа. Также при выборе фаркопа нужно знать модель, дату выпуска и тип кузова вашего автомобиля

Также необходимо знать максимальную массу самого прицепа.

Производители тягово сцепных устройств

Напоследок можно привести список известных производителей ТСУ:

Bosal – 200 образцов для легковушек и грузовиков из Бельгии;
Brink – лидирующая позиция из Голландии;
VFM – российское объединение под флагом фирмы Bosal;
Westfalia – крупная немецкая фирма. Более 800 наименований;
Aragon – испанский лидер;
HiddenHitch – североамериканская компания;
AvtoS – российская компания производит прицепы и фаркопы;
BALTEX – отечественная компания из Санкт-Петербурга.

Видеообзор фаркопов Bosal
