Установка фаркопа на ларгус своими руками: пошаговая инструкция

Порядок проведения электромонтажных работ при подключении розетки фаркопа

1. Первый этап работ: определение схемы подключения, необходимости применения блока согласования, выбор типа разъема.

Если на момент установки разъема прицепа, последнего еще нет в наличии, либо вообще не планируется его покупать, предполагается использовать только прокатные средства, рекомендуется установить сразу 13-пиновый универсальный разъем.

Видео — почему 13-пиновая розетка для фаркопа предпочтительна в некоторых случаях:

В этом случае с помощью переходника 13/7 pin без всяких проблем можно подключить обычный грузовой прицеп.

Есть, конечно, и обратный вариант – переходник 7/13, однако часть пользовательских соединений, в том числе для зарядки АКБ, придется проводить вне разъема, что очень неудобно.

Если у вас автомобиль до 2000 года выпуска, возможно, нет необходимости устанавливать блок согласования. В этом случае следует на 25% увеличить номинал предохранителей, обслуживающих поворотники и задние световые приборы.

2. Далее в обязательном порядке необходимо проверить все электрические цепи в разъеме прицепа (если имеется).

Этого можно не делать только в случае использования прокатного прицепа, их проверяет арендодатель, и несет ответственность за работоспособность и безопасность.

Наиболее типичные неисправности электрооборудования прицепа:

• «отгнивание» электропроводки, особенно в зоне соединений, контактов, паек;
• короткие замыкания в зоне трущихся частей;
• выход из строя световых ламп;
• большие токи утечки, связанные с солевым покрытием автодорог и заездом в водоемы (прицепы лодок, особенно на морском побережье).

3. На третьем этапе разрабатывается схема трассировки (какой провод, какого цвета, какого сечения, куда идет, как идет, где соединяется, с чем соединяется, и, наконец, как соединяется).

По-порядку. Если купленный разъем прицепа укомплектован проводниками, нет смысла их заменять. В противном случае следует выбирать проводники в точном соответствии с приведенными выше на рисунках цветами и сечениями.

Наиболее трудно определить путь прохождения проводов от разъема внутрь багажного отделения таким образом, чтобы он был незаметен, проводники не могли повредиться при эксплуатации и вызвать короткое замыкание, не нарушилась герметичность салона. В большинстве случаев производители предусматривают штатное отверстие.

Соединения можно (и лучше) произвести с помощью стандартного метода: снятие изоляции + скрутка + пайка + термоусадка. Все соединения необходимо производить как минимум при выключенном зажигании. Есть вариант соединения с помощью специальных клипс.

Такие соединения не обеспечивают больших токов, не так долговечны, но в некоторых случаях их можно применить при использовании грузовых прицепов.

Для дальнейших действий необходим минимальный набор инструмента и комплектующих:

• набор слесарного инструмента для демонтажа-монтажа элементов салона в процессе укладки кабелей;
• набор электромонтажного инструмента, при необходимости паяльник, припой, флюс;
• провода, электромонтажные клипсы, саморезы, кембрики, термоусадка, изолента, хомуты;
• мультиметр;
• контрольная лампа;
• зеркало (при установке в одиночку).

4. Подключение. На этом этапе необходимо быть максимально внимательным, лучше вначале подписать каждое соединение, только затем произвести электромонтаж.

Электрические соединения вне салона автомобиля необходимо «одевать» в термоусадку (кембрик, уменьшающий размеры при нагревании промышленным феном, можно зажигалкой).

5. Проверка. На этом этапе с помощью мультиметра определяют отсутствие коротких замыканий, прозванивают электрические связи. Лишь после этого можно включить зажигание и произвести тестирование всех функций.

Если бортовой компьютер выдает сведения об ошибках в работе электрооборудования, скорее всего, применение блока согласования при подключении прицепа для вашего автомобиля является обязательным.

Самостоятельный монтаж и установка фаркопа

Для увеличения грузоподъёмности автомобиля нужен прицеп, а чтобы присоединить его к машине, не обойтись без фаркопа. Несмотря на свою простую конструкцию это многофункциональное устройство, удобное в использовании. К сожалению, фаркоп на Ладе Ларгус устанавливается с завода только в виде дополнительной и неоправданно дорогой опции. Естественно, каждый обладатель прицепа и автомобиля интересуется возможностью установки фаркопа своими руками без обращения к специалистам автосервиса. Это обойдется гораздо дешевле.

Для начала автовладелец должен решить, какой вид фаркопа будет устанавливаться. Если выбор пал на стационарный вариант следует учитывать, что необходимы навыки сварочных работ, т. к. к кузову он фиксируется именно так. Куда практичнее использовать съёмный фаркоп, который может сниматься и устанавливаться по мере надобности. По прочности такое устройство ничем не уступает стационарному. Единственный недостаток – в необходимости дополнительных креплений.

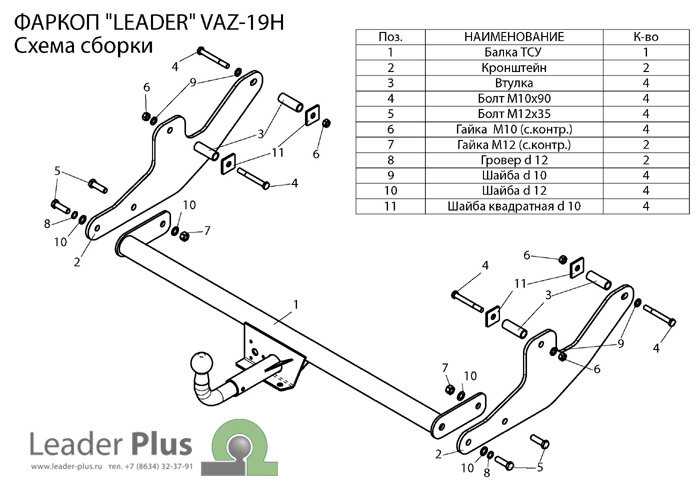

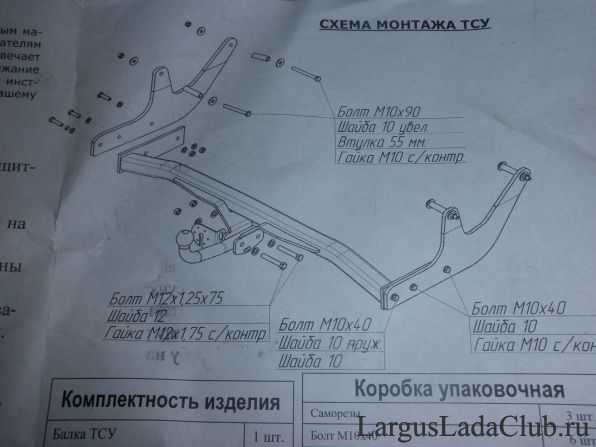

Инструкция по сборке фаркопа

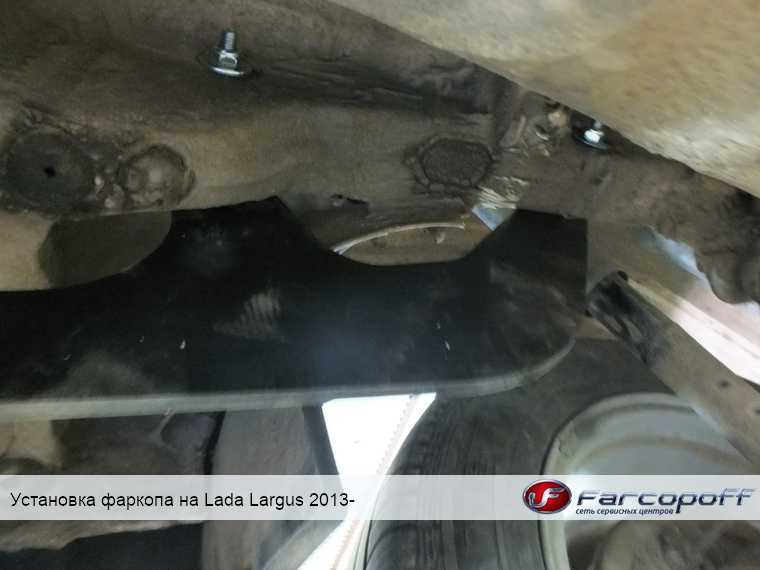

Для монтажа ТСУ используются штатные отверстия в кузове, т. к. с завода на Ларгус уже предусматривается установка подобных устройств. Установка фаркопа на Ларгус своими руками выглядит следующим образом.

1. Если в багажнике имеется запаска, ее следует убрать, после чего открутить три крепёжные гайки, удерживающие защитный экран наш выхлопной трубой.
2. Снять защитные заглушки с лонжеронов и удалить из штатных отверстий антикоррозийную мастику.

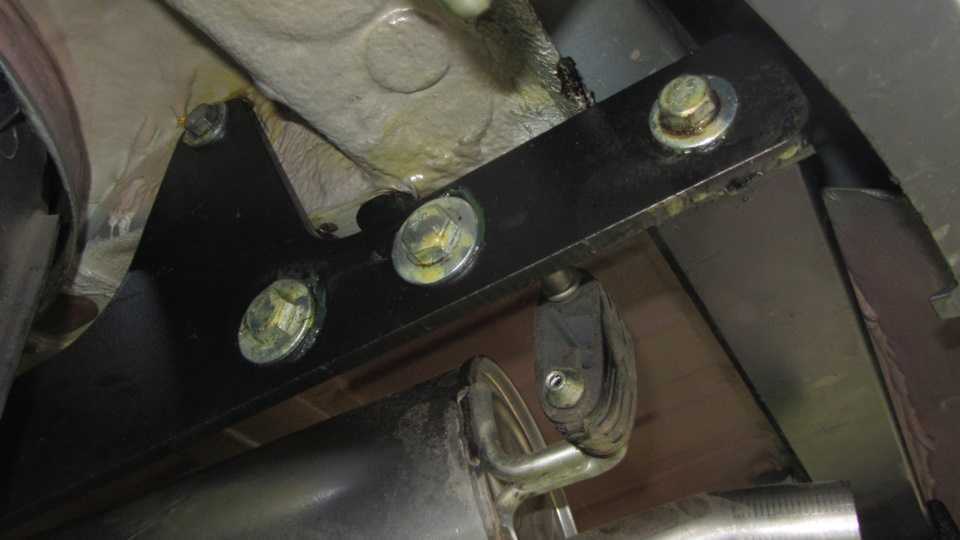

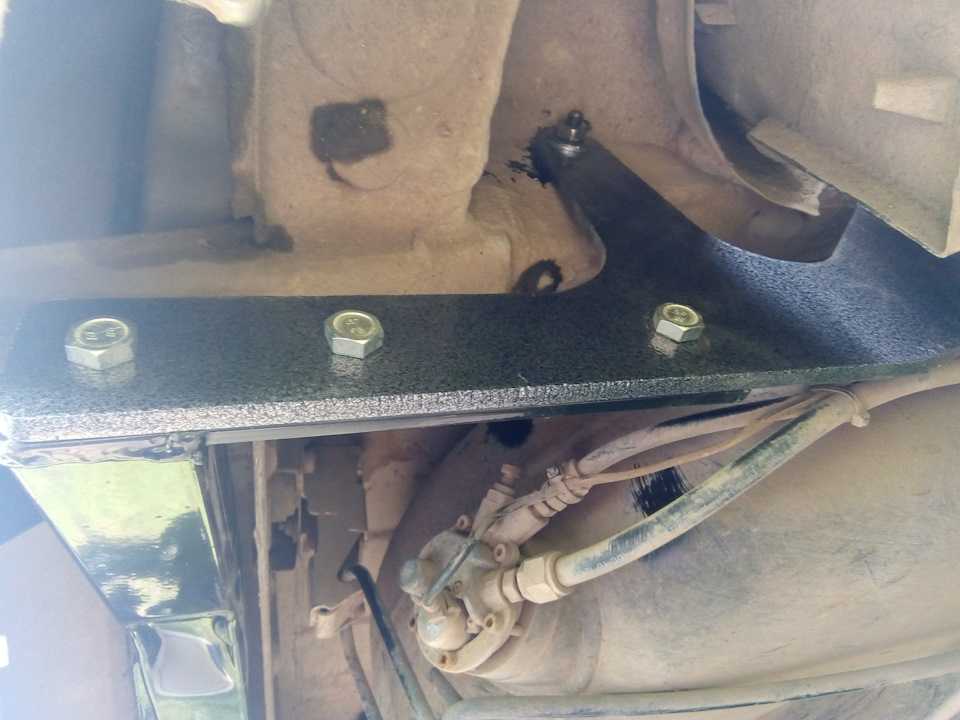

3. Спереди вставляется болт и втулка, на них устанавливается кронштейн для установки крепления. После этого сзади вставляется болт и заводится за лонжерон. Далее наживляется гайка. Те же действия проводятся для другой стороны.
4. Фаркоп должен прижиматься к бамперу, но не задевать выхлопную трубу. Если всё нормально можно затянуть все гайки на болтах и установить защитный экран.

Установка тягово-сцепного устройства на этом не заканчивается, т. к. прицепы имеют свои фонари и поворотники, поэтому требуется их подключение к бортовой сети автомобиля.

Монтаж электропроводки

Для начала необходимо снять задние фонари и протянуть через штатные отверстия проводку прицепа. Проводка будет фиксироваться на фаркопе при помощи пластиковых хомутов. Главное в этом деле – провести подключение строго по схеме.

Левый разъем имеет следующую схему:

• стоп-сигнал (оранжевый провод);
• масса (черный цвет изоляции);
• задние ПТФ (розовый);
• дублирование левого поворота (зелёный);
• габаритные огни (голубой провод).

Провода на правом разъёме незначительно отличаются. Назначение оранжевого, черного и голубого провода аналогичные, а жёлтый отвечает за включение указателя заднего хода, серый – за включение повторителя правого поворотника. Отдельно подключается парктроник. Все соединения тщательно изолируются. Работы должны выполняться при отключении минусовой клеммы АКБ. Только после правильного подключения проводки можно говорить о том, что ТСУ установлено.

фаркопа

1 year ago

Выбор ТСУ (фаркопа) нет необходимости регистрировать, достаточно иметь сертификат.

ГЛАВНАЯ ПЕРЕДАЧА НТВ от 03.06.2018 г. Фаркоп можно купить здесь: https://vk.com/autoboxkoffer В нашей фирме вы можете купить…

6 months ago

Принцип работы фаркопа КАМАЗ старого образца

Ремонт фаркопов ТСУ различных модификаций. Rockinger V.Orlandi Mireal Тухнотрон КАМАЗ МАЗ(БААЗ) Евро. Авто- Крафт специа…

10 months ago

Lada 4×4 — Установка фаркопа BOSAL на НИВУ — Съёмный «американский» Квадрат

Канал Спонсора: https://goo.gl/pz6TmJ По вопросам сотрудничества: [email protected] Фаркоп покупал тут: ✓ http://www.mnogofarkopov….

2 years ago

Регистрация фаркопа в ГИБДД. Установка фаркопа. Фаркоп 2019-2018. ЦЛП АРИВА

Нас тоже мучал вопрос по поводу регистрации фаркопа в ГИБДД. Но получив официальный от УГИБДД МВД России,…

2 years ago

Выбор фаркопа, отличие американской системы от европейской, особенности и рекомендации

Купить фаркоп и аксессуары со скидкой …

1 year ago

различия американского и европейского фаркопа WJ и ZJ.

кому то покажется это смешным,но у меня не один раз спрашивали чем отличается европейский фаркоп от америка…

3 years ago

Размер имеет значение? Замена шарика фаркопа.

Все началось с того, что во время езды с прицепом начал появляться какой-то посторонний звук. Поскольку…

2 years ago

Установка фаркопа на Рено Дастер 4х4. Подготовка к отпуску с внедорожным прицепом Z-Lander Z1

Особенности выбора фаркопа на Рено Дастер для буксировки внедорожного прицепа Z-Lander Z1 Работы выполнены…

5 years ago

Демонстрация работы фаркопа Westfalia вертикальный автомат

3D демонстрация принципа работы быстросъемного фаркопа, фирмы Westfalia.

7 months ago

Подключение проводов розетки фаркопа

Ссылка на схему контактов розетки фаркопа https://yadi.sk/i/bx5m1Bx9GeTzsA.

1 year ago

Изготовление фаркопа на toyota ipsum

Я профессионал и хочу показать как правильно сделать фаркоп, но конечно это мое решение.На изделие ушло…

1 year ago

установка фаркопа VW polo sedan 2013

снимаем фонарь https://www.youtube.com/watch?v=pabblFT8S0M снимаем бампер https://www.youtube.com/watch?v=UkhDhhJ0dS8 ——————————————————————————

3 years ago

Установка ФАРКОПА на LADA Granta + распиновка розетки

Схема установки фаркопа на Ладу Гранта, Калину и Datsun on-Do — похожи. В ролике показан алгоритм работ по установ…

1 year ago

установка фаркопа своими руками

партнерка http://join.air.io/serega_eto_prosto подписка https://www.youtube.com/channel/UCWl4Qw_aJQoIEtmk7Pq9afQ?sub_confirmation=1 снять обшивку …

2 years ago

установка фаркопа(подробно)

Помощь каналу (на развитие канала) — 63900248 9007718784 (сбербанк)

5 months ago

Установка и хранение фаркопа BMW X5

SEICANE — профессиональный поставщик автомобильной аудио видео техники и сопутствующих товаров. Промо код…

1 year ago

подключение розетки фаркопа на Дастер

3 years ago

Установка фаркопа на Опель Зафира

Устанавливаем фаркоп на Opel Zafira своими руками.

3 years ago

Переделка фаркопа для ВАЗ 2101/03/06 на ВАЗ 2104.

Раньше я уже кое-как приспособил этот фаркоп к своей машине, но получилось не совсем удачно… В этот раз…

5 months ago

Renault Duster: выбор и установка фаркопа

2 years ago

ВАЗ 2110 установка фаркопа & самостоятельный монтаж фаркопа

Видео инструкция по самостоятельному монтажу фаркопа на ВАЗ 2110. Спасибо за просмотр и лайк!!! И не забудь…

4 months ago

Подключение электрики фаркопа на Рено Дастер

1 year ago

подключение фаркопа схема

подключение фаркопа схема подключения без блока согласования подробно. (Самодельный блок саглосования)…

1 year ago

Установка фаркопа Трейлер

1 year ago

#3 Подробная установка ТСУ (фаркопа) на ВАЗ 2104 (часть 1)

В этом видео постарался подробно объяснить и показать установку фаркопа на ВАЗ 2104. А так же подключение…

1 year ago

Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.

Установка фаркопа Leader VAZ-44А. LADA VESTA SW Cross, (универсал) 2017 — … г.в.

2 years ago

Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Автор переходника — Николай — [email protected] Наша группа в контакте ПРОСТОЕ МНЕНИЕ https://vk.com/ProstoeMnenie Для поддерж…

more (14161+ videos)

Назначение и крепления фаркопов Лады Ларгус

Это одно из разновидностей тягово-сцепных устройств легковых автомобилей. С его помощью к задней части автомобиля можно присоединить прицепы и трейлеры небольшого размера. При этом следует учитывать технические возможности транспортного средства и максимально допустимые для авто нагрузки.

Устройство также может использоваться для буксировки различных транспортных средств с фиксированной нагрузкой (не более трёх тонн). Лада Ларгус может комплектоваться фаркопом с завода (например, версия Кросс), но многие автовладельцы предпочитают устанавливать этот механизм самостоятельно. Как правило, фаркоп становится незаменимым механизмом для водителей, использующих автомобиль для транспортировки различных грузов на большие и малые расстояния. Наличие фаркопа на Ларгусе исключает необходимость перевозки специального крюка в багажном отсеке.

Причина в опасности, которую представляет этот механизм при возникновении столкновения. Дополнительные повреждения при ДТП получат оба столкнувшихся автомобиля. Более того, в некоторых европейских странах на законодательном уровне запрещено использовать ТСУ без прицепа или трейлера.

Виды фаркопов

На рынке автомобильных аксессуаров есть много устройств от различных производителей. На сегодня наибольшую популярность получили фаркопы Лады Ларгус следующих брендов:

• Балтекс;
• ПТ Групп;
• Лидер Плюс;
• Bosal и некоторые другие.

Не рекомендуется обращать внимание только на известность торговой марки, правильнее будет подойти к выбору всесторонне. Большое разнообразие прицепных устройств может запутать. Для начала стоит выбрать фаркоп исходя из того, как его крепить

Для начала стоит выбрать фаркоп исходя из того, как его крепить.

1. Фиксированные (устанавливаются чаще всего как штатные ТСУ на заводе). Это цельные тягово-сцепные устройства, являющиеся конструктивно составной частью заднего бампера. На сегодня такие модели встречаются всё реже. Подобные устройства также устанавливаются как отдельный элемент на автомобили, конструкция которых не подразумевает использование фаркопа. Его преимущество в универсальности. Независимо от вида крепления, они не требуют установки только на конкретный автомобиль.
2. Съёмные. Такие модели считаются самыми популярными, т. к. при отсутствии надобности в ТСУ его можно легко демонтировать. Для автовладельцев, использующих прицеп время от времени, такой вариант наиболее предпочтителен. Выбрать съёмный легко. Всё, что нужно учитывать, это возможность установки на штатные крепления Lada Largus.
3. Фланцевые. Фаркоп такого типа закрепляется на специальной площадке с помощью болтов. В какой-то степени это тоже съёмные ТСУ. Болтовые соединения позволяют выдерживать большие нагрузки, а назначение таких моделей заключается в буксировке тяжёлых прицепов. В случае с Ладой Ларгус нужно подбирать под конкретную модель.

При необходимости их легко демонтировать и устанавливать на место, если потребуется подцепить прицеп. У каждого вида есть как минусы, так и плюсы. Например, фланцевый может выдержать серьезные нагрузки, обладая большим запасом прочности. С другой стороны, он постоянно на виду. Прочие экземпляры не подразумевают возможность выбора высоты шара, и их цена выше. Самая дорогая разновидность – складная, но и преимуществ у такой модели больше всего.

Виды фиксаторов

Сцепное устройство трейлера или прицепа надевается на специальный шар, который тоже бывает разным в зависимости от назначения.

Разновидности	Функционал
Шар A.	Позволяет буксировать груз массой не более полутора тонн.
Шар H.	Аналог шара А, но стоит гораздо дешевле.
Тип F и G.	Выдерживает нагрузку не более 3,5 тонн. Есть возможность изменять высоту зацепления.
Тип V.	Допускается перевозка прицепа и груза общей массой не более 2,5 тонн. Нет регулировки высоты фиксации.
BMA.	Съёмный вариант с возможностью вертикального крепежа.

Есть также фиксация типа квадрат. Для Лады Ларгус наилучшим вариантом является тип шара А. Во многом причина такой популярности в универсальности изделия, его практичности и простоты использования.

Фаркоп на Лада Ларгус

Прочные бюджетные фаркопы для автомобиля Лада Ларгус. По посадочным местам не существует разницы между обычной и кросс версией ларгуса, фаркопы универсальны.

Артикул: 0494 Производитель: ТехноСфера (г. Тольятти) В комплекте: колпачок, специальные монтажные и крепежные изделия, проводка , инструкция Цена: за комплект Документы : Сертификат

Для установки фаркопа не требуется снимать бампер или же сверлить отверстия. Полная масса буксируемого прицепа не более 600/1300 кг (без тормозов/с тормозами).

Характеристики: Диаметр шара,мм: 50. Снимать бампер: Не надо. Сверлить отверстия (количество): Не надо. Вертикальная нагрузка на шар, кг 60. Место крепления на автомобиле: штатные места автомобиля, предусмотренные заводом-изготовителем.

Электропакет (максимально простой) входит в стоимость фаркопа.

На нашем сайте возможно купить отдельно, альтернативный электропакет лучшего качества Комплект электрики универсальной 7-контактной

Обратите внимание, что на Ларгус Кросс установленный фаркоп может мешать работе штатного центрального парктроника. При установке фаркопа на Ларгус FL требуется блок согласования : Блок согласования для фаркопа с электрикой

При установке фаркопа на Ларгус FL требуется блок согласования : Блок согласования для фаркопа с электрикой

Видео инструкция от покупателя:

Технические характеристики ТСУ соответствуют ГОСТ 28248-89 «Легковые автомобили, Тягово-сцепное устройство шарового типа. Основные размеры» и ОСТ 37.001.096-3 «Устройства тягово-сцепные шарового типа для буксировки караванов и легких прицепов. Общие технические требования».

ВНИМАНИЕ! Перед тем, как произвести монтаж ТСУ, установите автомобиль на смотровой яме, затормозите стояночным тормозом, положите упоры под колеса, отсоедините аккумуляторную батарею

Установку должны производить два человека, при этом соблюдая меры предосторожности. 3.1

Приспустить выхлопную трубу, если нужно, снять защитный экран. 3.2. Снять запасное колесо. 3.3. Удалить пластиковые заглушки из заводских отверстий на лонжеронах рамы. 3.4 Установить боковые кронштейны с внешней стороны лонжеронов и слегка прикрепить. 3.5. Установить поперечную балку между кронштейнов и затянуть все крепления. Установить шар, пластину розетки. 3.6. Установить запасное колесо, выхлопную трубу на место. 4. ПРАВИЛА ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. 4.1 Техническое обслуживание ТСУ заключаются в периодическом осмотре болтовых соединений ТСУ и контактов электрооборудования. Подтяжку болтовых соединений ТСУ и очистку электрических контактов проводите при каждом техническом обслуживании автомобиля. 4.2 Если автомобиль эксплуатируется без прицепа, сцепной шар покройте защитной смазкой. При сцепке прицепа с автомобилем сцепной шар смажьте консистентной смазкой. 4.3 После фиксации сцепной головки прицепа на шаре, закрепите страховочную цепь или трос, используя петлю на ТСУ. Помните, что эксплуатация прицепа без установочных страховочных цепей (тросов) категорически запрещена. 4.4 Не рекомендуется буксировка прицепов полной массой более 1300 кг, а также со скоростью, превышающей 90 км/час. 4.5 После монтажа ТСУ необходимо хранить данное руководство в комплекте с технической документацией автомобиля

3.1. Приспустить выхлопную трубу, если нужно, снять защитный экран. 3.2. Снять запасное колесо. 3.3. Удалить пластиковые заглушки из заводских отверстий на лонжеронах рамы. 3.4 Установить боковые кронштейны с внешней стороны лонжеронов и слегка прикрепить. 3.5. Установить поперечную балку между кронштейнов и затянуть все крепления. Установить шар, пластину розетки. 3.6. Установить запасное колесо, выхлопную трубу на место. 4. ПРАВИЛА ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. 4.1 Техническое обслуживание ТСУ заключаются в периодическом осмотре болтовых соединений ТСУ и контактов электрооборудования. Подтяжку болтовых соединений ТСУ и очистку электрических контактов проводите при каждом техническом обслуживании автомобиля. 4.2 Если автомобиль эксплуатируется без прицепа, сцепной шар покройте защитной смазкой. При сцепке прицепа с автомобилем сцепной шар смажьте консистентной смазкой. 4.3 После фиксации сцепной головки прицепа на шаре, закрепите страховочную цепь или трос, используя петлю на ТСУ. Помните, что эксплуатация прицепа без установочных страховочных цепей (тросов) категорически запрещена. 4.4 Не рекомендуется буксировка прицепов полной массой более 1300 кг, а также со скоростью, превышающей 90 км/час. 4.5 После монтажа ТСУ необходимо хранить данное руководство в комплекте с технической документацией автомобиля.

Как выбрать фаркоп

В случае с легковыми автомобилями, и Ладой Ларгус в частности, выбор ТСУ должен основываться на нескольких основных критериях. Если характеристики устройства удовлетворяют этим требованиям, эксплуатация изделия не доставит проблем автовладельцу. Критерии выбора следующие.

1. Нагрузка. Фаркоп подбирается с учётом максимального веса перевозимого. Автовладелец примерно должен представлять, какой груз будет тянуть ТСУ.
2. Конструктивные особенности. Из всех вариантов оптимальным будет съёмный фаркоп. Он дороже фиксированного, но удобство использования бесспорно.
3. Торговая марка. Приобретать лучше изделия популярных производителей, ещё лучше заранее почитать отзывы. Лишний раз детально рассказывать о том, почему подозрительно низкие цены на товар известного бренда должны вас насторожить, нет смысла.
4. Цена. На нее прямо влияют вышеперечисленные факторы. В некоторых случаях стоимость зависит от региона, т. к. в каждом магазине разные поставщики и удаленность от производителя. Идеальным вариантом будет покупка фаркопа у официального представителя (дилера).
5. Возможность подсоединить прицеп. Если автоприцеп уже имеется, то подбирать фаркоп нужно именно под него. Нередко розетка ТСУ не подходит к вилке прицепа, в таких случаях необходимо воспользоваться переходником.

Кроме того, найти подходящий вариант можно и на основе отзывов. Также хорошо выбирать, опираясь на технические характеристики, максимально близкие к заводским. Для ознакомления с этими параметрами можно воспользоваться соответствующим артикулом на оригинальные комплектующие.

Этапы установки фаркопа

Подбор инструментария

Чтобы установка фаркопа на Ларгусе прошла правильно, необходимо заранее подготовить нужный инструментарий. Такая процедура не может быть совершена только с помощью крестообразной отвёртки или разводного ключа.

Здесь следует обратить внимание на подъёмные приспособления: работать под автомобилем, поднятым посредством домкрата очень опасно. Учитывая это, установка тягово-сцепного устройства осуществляется только на смотровой яме. Конечно же, можно прибегнуть к помощи стационарного подъёмника

Конечно же, можно прибегнуть к помощи стационарного подъёмника.

Если предполагается просверливание отверстий, то динамометрический ключ существенно упростит эту задачу. К тому же большинство крепёжных деталей также нужно им закрутить.

Предварительно следует детально изучить инструкцию к устанавливаемому механизму, где, как правило, прописывается пошаговый монтаж фаркопа. Особенно здесь подчёркивается обеспечение соответствующего уровня герметичности.

Среди других инструментов понадобятся хомуты, струбцины, дрели, ключи, болты и гайки. Если предполагается подключение фаркопа Ларгуса, точнее, фар и огней на прицепе, то следует подготовить кусачки, провода и изоленту.

Подготовительные работы

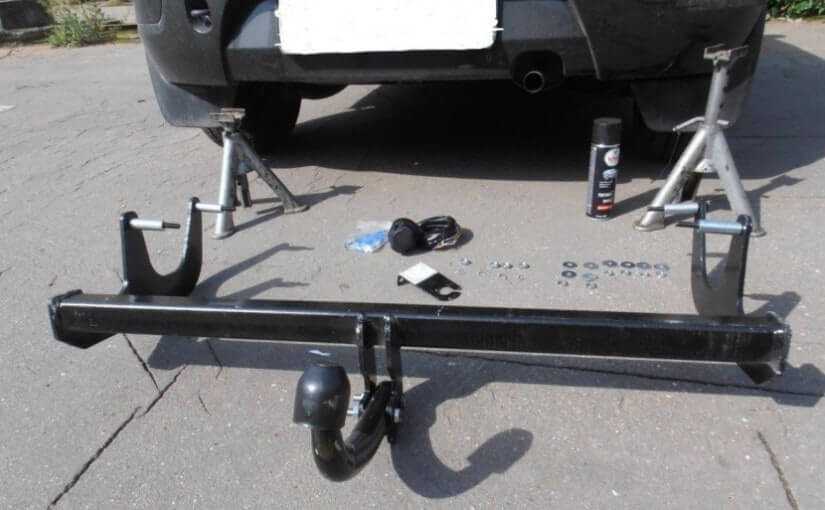

Перед непосредственной установкой нужно удостовериться, что было приобретено именно то устройство, которое подходит для Лады Ларгус. Чтение инструкции и проверка места монтажа — это одни из немаловажных действий, первоочерёдно выполняемые автовладельцем.

Строго запрещается начинать подключение прицепа, если места сцепки подвержены коррозийным явлениям или повреждены механическим способом. К тому же меры безопасности самого автовладельца — использование специальных инструментов по назначению и защитных приспособлений сможет уберечь его от травм.

Монтаж нельзя начинать тогда, когда машина стоит под наклоном. Ведь даже несколько градусов отклонения от нормы, могут иметь катастрофические последствия. Коробка передач должна «стоять» в нейтральном положении, передние колёса заблокированы, а стояночный тормоз — поднят.

После того как автомобиль был установлен в смотровую яму, он прочно фиксируется домкратами. С аккумулятора снимается клемма, а багажник очищается от горючих деталей. Это предотвратить распространение огня в случае непредвиденного возгорания.

Фиксация фаркопа

Когда перед креплением тягово-сцепного устройства используются чертежи фаркопа на Ларгусе, то это значительно упрощает одноимённый процесс. Если отверстия были просверлены заранее, то механизм просто прикрепляется посредством пары зажимов. В случае их отсутствия пригодится дрель, которая быстро проделает их в днище багажника.

Затяжка фаркопа осуществляется с использованием гаек и болтов с диаметром 14 мм. При этом сами отверстия должны полностью соответствовать крепежам.

Кроме того, с внутренней стороны багажника усиливающими накладками проделывается ещё два дополнительных отверстия, помогающих надёжно зафиксировать устройство и снять часть нагрузки с кузова. По окончании монтажа все прикреплённые детали рекомендуется смазать специальным составом.

Подключение проводки

Прежде всего, нужно продумать, где лучше всего размещать соединения проводов и розетки. Здесь необходимо приобрести хороший комплект, который будет универсальным для любого транспортного средства, в том числе и Лады Ларгус. Это существенно снижает вероятность возникновения коротких замыканий или других неисправностей. К тому же в инструкции к нему детально прописываются вся схема подключения, и автовладельцу останется только сделать это своими руками.

Советуется проводить подключение проводки при наличии самого прицепа, так как бывают нестандартные схемы разводки на прицепах

Установка

Прежде чем приступить к установке ТСУ на Ладу Ларгус, обязательно просмотрите два важных материала. Они помогут избежать некоторых ошибок и ответят на ключевые вопросы:

Теперь переходим к монтажным работам. Погнали!

Хорошо, что подключение не сложное из-за предусмотрительности АвтоВАЗа относительно наличия заводских отверстий для ТСУ. Потому у большинства автовладельцев не возникает проблем с тем, как установить своими руками новое ТСУ на свою Ладу Ларгус. Электрика вызывает куда больше вопросов. Потому не лишним будет посмотреть наглядные видео.

Установка выполняется в следующей последовательности:

• Уберите все лишнее из багажника, достаньте запаску. Затем демонтируйте защитный экран, который расположен над глушителем Ларгуса. Держится на 3 гайках;
• С лонжеронов снимаются заглушки из пластика. Они закрывают заводские отверстия. Удалите оттуда мастику и ленту, что позволит расширить крепежные места;
• Вставьте передний крепежный болт и втулку, а снаружи навесьте кронштейн, чтобы наживить крепление. Далее вставляется задний болт и заводится снаружи в лонжерон. Вставляем втулку, шайбу, наживляем гайку. Все то же самое повторяем с правой стороны;
• Убедитесь, что вы прижали ТСУ к бамперу, но он не задел глушитель. Если все хорошо, затягиваем тщательно все крепежные болты и ставим на место защитный экран.

Как видите, с установкой металлической конструкции нет ничего сложного. Главное, чтобы все было выставлено ровно и хорошо затянуто.

А вот с электрикой будет немного сложнее, если у вас не было подобного опыта ранее.

Электрика

Сначала демонтируйте оба задних фонаря. Проводка вашего ТСУ протягивается через заводские отверстия. Также просверлите пробку и в нее протяните проводку. Ее мы закрепим на балке фаркопа с помощью хомутов, которые идут в комплекте.

Здесь главное придерживаться схемы. То есть соединять провода автомобиля с проводкой вашего ТСУ в правильном соответствии.

Возьмем левый разъем. Здесь провода такие:

• оранжевый идет на стоп-сигнал;
• черный у нас масса;
• розовый отвечает за задние противотуманки и обязательным не является;
• зеленый позволит дублировать на прицепе левый поворот;
• голубой нужен для габаритов.

Правый разъем немного отличается:

• оранжевый, черный, и голубой идентичны;
• серый подключает правый поворотник;
• желтый дает задний ход.

Надеваем заглушку, заднюю резинку розетки, выполняем аккуратно подключение по схему. Все качественно изолируем.

Убедитесь, что перед работой с проводами вы сняли минусовую клемму с АКБ. Иначе за последствия я не отвечаю. Оголенный провод, электричество, ваши руки. Улавливаете, к чему я веду?!

Все, теперь ваша Лада Ларгус официально с фаркопом, к которому можно цеплять прицеп и выполнять возложенные на них задачи.

Всем спасибо за внимание и удачи на дорогах!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Фаркопом называют устройство, которое используется для присоединения прицепа к автомобилю. Сцепка устанавливается на многие легковые автомобили. На Ладе Ларгус такого устройства нет, поэтому автовладельцам приходится приобретать и устанавливать подобный механизм отдельно. В зависимости от эксплуатационных характеристик, назначения и способа крепления тягово-сцепные устройства (ТСУ) могут отличаться друг от друга.

Рекомендации по выбору

При подборе ТСУ для своей Лады Ларгус опирайтесь на несколько критериев. Они помогут сделать правильный выбор и без лишних проблем эксплуатировать сам фаркоп и прицеп для него.

Основными нюансами выбора считаются:

• Нагрузка. Примерно прикиньте, какой груз вы собираетесь перевозить, чтобы ТСУ выдерживало соответствующие нагрузки;
• Конструкция. Между несъемными и съемными выбор явно в пользу последних. Это даже не обсуждается. Да, они дороже, но цена себя оправдывает;
• Производитель. Выбирайте только хорошо зарекомендовавшие себя фирмы. Дешевые китайские или какие-либо другие ТСУ только создадут лишние проблемы;
• Цена. Зависит от всех перечисленных выше характеристик. Иногда она варьируется в зависимости от того, покупаете ли вы ТСУ в Москве, Спб, городе Краснодар или где-то в провинции. Каждый магазин делает свои накрутки на заводскую стоимость. Потому лучше покупать у официальных дилеров;
• Соответствие с прицепом. Если прицеп уже есть, то ТСУ подбирают под него. Либо наоборот. Даже если розетка фаркопа и вилка прицепа не совпадают между собой, всегда доступен переходник. Не забывайте, что на Ларгусе с бортовым компьютером также обязательно потребуется блок согласования.

Почти всегда где-то можно купить товар со скидкой, подобрать подходящий дисконт. Используйте артикул или конкретную модель для поиска.

Подключаем электропитание

Внимание! У многих владельцев именно этот этап способен вызвать максимальные трудности. Процедуру коммутации розетки сцепного изделия рекомендуем осуществлять в «присутствии» прицепа, который подлежит эксплуатации с автомобилем. Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки

Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки.

Розетку закрепляем на кронштейне, а заизолированные кабели укладываем в металлизированный рукав. Он впоследствии фиксируется с помощью стяжек.

Далее проводка сквозь выполненное в кузове отверстие прокладывается внутрь багажного отсека LADA Largus. Это отверстие изначально заблокировано пробкой и располагается поблизости к глушителю, между бампером кормы и колесной аркой. Далее кабельные отводы коммутируются с бортовой сетью.

Теперь приведем стандартную распиновку проводов для универсала Ларгус.

С левой стороны:

• провод оранжевого цвета отвечает за стоп-сигнал;
• черный кабель — масса;
• розовый провод – ПТФ кормы;
• зеленый отвод — левый сигнализатор поворота;
• голубой — габаритная светотехника.

С правой стороны:

• оранжевый кабель – второй стоп-сигнал;
• черный провод – масса;
• бежевый отвод – лампа заднего хода;
• зеленый кабель – правый сигнал поворота;
• голубой провод – габаритный свет.

Завершив коммутацию кабельной сети, проверяем функционирование всего перечня световых устройств прицепа.

Выбираем прицеп для авто марки LADA

Шар A.	Позволяет буксировать груз массой не более полутора тонн.
Шар H.	Аналог шара А, но стоит гораздо дешевле.
Тип F и G.	Выдерживает нагрузку не более 3,5 тонн. Есть возможность изменять высоту зацепления.
Тип V.	Допускается перевозка прицепа и груза общей массой не более 2,5 тонн. Нет регулировки высоты фиксации.
BMA.	Съёмный вариант с возможностью вертикального крепежа.

• Помните о том, что в большинстве своем машины LADA — это не внедорожники с полным приводом, а обычные городские авто. И вытянуть прицеп из ямы или на горку для них может быть проблематично. Поэтому прицеп для той же LADA Kalina стоит подбирать с учетом местности, по которой вы будете с ним чаще всего ездить. Традиционно такой выбор помимо веса упирается в тип подвески: , к примеру, поведет себя на грунтовке не лучшим образом, а вот рессорная справится гораздо лучше.
• Еще один аспект касается непосредственно вождения. Помните, что при загруженном прицепе ваш тормозной путь увеличится примерно на 30–40% уже при скорости 80–100 км/ч, то есть на оживленном шоссе придется вести машину намного аккуратнее. Также избегайте резких маневров: от них прицеп может повести в сторону, а сцепное устройство подвергнется лишней нагрузке.
