Электропривод багажника авто своими руками

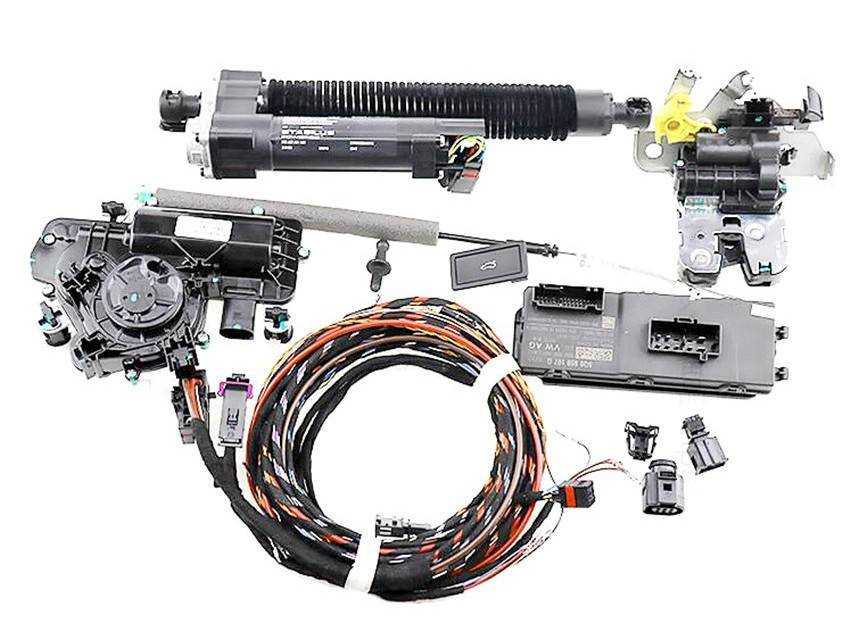

Электропривод крышки багажника авто

Преимущества:

• Разработан специально для конкретной модели
• Профессиональная установка специалистами дилерского центра
• Техническая поддержка по всей России
• Всегда чистые руки — не нужно трогать грязную крышку багажника
• Ускоряет процесс погрузки/выгрузки багажа
• Удобно использовать, когда заняты руки
• Добавляет автомобилю премиальности и эксклюзивности

Особенности:

• Интеллектуальная технология защиты от защемления;
• Программирование высоты крайнего положения задней двери;
• Звуковое и световое предупреждение.

Способы открытия и закрытия задней двери:

• Штатным радио-брелоком управления автомобиля
• Кнопками (штатной и дополнительно установленной) на задней двери
• Кнопкой, установленной в элементе торпедо автомобиля

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

• Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
• Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

• модуль электростеклоподъемника 2 штуки;
• 2 механизма для подъема стекла;
• провода;
• диоды;
• электромагнитное реле;
• пятиконтактные реле;
• четырехконтактные реле;
• колодка подключения релюшек;
• пружины для замка крышки;
• электроинструменты;
• проводка;
• гайки, болты;
• болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

https://youtube.com/watch?v=7OskvbgB0_M

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля. Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

После этого приступайте к подключению проводов к электроприводу

Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме. При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться

Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку

При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Замок багажника 2190-5606010-10 с электроприводом, устанавливается на крышку багажника автомобиля семейства Лада Гранта и ее модификаций. Замок (активатор) обеспечивает автоматическое открытие крышки багажника, чем существенно упрощает жизнь водителю. Замок нарисован лично мной по размерам! 3D модель замка крышки багажника содержит: — саму сборку замка (*а3d) — сборку фиксатора (*а3d) — замок сердцевина (*m3d) — зацеп (*m3d) — основание замка (*m3d) — пластину фиксатора (*m3d) — рычаг (*m3d)

Состав: 3D сборка по реальным размерам

Софт: КОМПАС-3D v12_SP1

Дата: 2018-10-08

Просмотры: 114

Добавить в избранное

Середина 2011 года очень важна в истории отечественного автомобилестроения. Именно этот период запомнился российским автолюбителям выходом новинки от Волжского автомобильного завода – седана Лада Гранта. Этот автомобиль успешно выполнил свое предназначение, а именно заменил классику семейства “Samara”. Созданный на базе Лада Калина, Гранта сегодня пользуется огромным успехом среди покупателей не только в России, но и далеко за пределами нашего государства.

Методы установки активатора замка багажник

Первый вариант заключается в том, чтобы отпилить у замка Калины один «язычок». Особо одаренные умельцы делают это без всякого снятия замка прямо на месте, болгаркой. Работать приходится очень аккуратно. При отсутствии болгарки те же действия можно проделать ножовкой. Только получается намного дольше, а о физических усилиях для такого процесса можно только догадываться. Если нет уверенности в тонкости собственной работы, замок для доработки лучше снять. В этом случае и болгаркой, и ножовкой работать будет легче.

Второй вариант — это замена замка. Многие автовладельцы вместо «родного» устанавливали замок багажника для автомобиля Лада Приора. Этот вариант отлично подходит тем владельцам Калины, кто не имеет желания и/или возможности что-то пилить. Все остальные действия по установке активатора замка багажника Калины универсал предельно просты.

1. На пластиковый толкатель активатора устанавливается поворотная шайба, затем вся система фиксируется стопорным кольцом.
2. Активатор в полном сборе помещается на стандартное место.
3. Провода активатора подключаются к соответствующим разъемам. Естественно, все работы по электрике производятся только при отключенном аккумуляторе. Суть не в том, что может «стукнуть» током: 12 вольт постоянного тока для человека — это просто ерунда. А вот капризная электроника, если что-то вдруг «замкнет», может пострадать. В лучшем случае начнутся проблемы с функционалом, в худшем — что-то полностью выйдет из строя.
4. Следующий этап — установка и настройка тяг.
5. Производится проверка. Сначала — самого замка, вне зависимости от того, дорабатывался родной или ставился другой (от Приоры). Все обнаруженные проблемы устраняются. Проводится проверка работы активатора.

Основные составляющие электропривода замка багажника

Электропривод замка лучше всего присоединить к обычному механизму, дабы иметь возможность автоматизированного и механического открытия багажного отделения автомобиля. Электроприводы для автомобилей ВАЗ существуют в двух видах: на электромоторе и на магнитных пластинах. За счет своих высоких эксплуатационных характеристик первый вид более востребован и популярен среди владельцев отечественного авто. Но, выполненный на магнитных пластинах привод более прост в монтаже.

Электропривод состоит из следующих элементов:

Плюсы такой конструкции очевидны: увеличение защиты багажного отделения, что станет настоящей преградой перед злоумышленником, замок багажника ВАЗ 2114 будет работать стабильно и в большинстве случаев безотказно.

Конструкция кузова большинства отечественных авто имеет некоторую слабость – во время движения машины при встречном потоке воздуха вся грязь, пыль, песок активно загрязняет «корму». В таком случае забивается мелкими частицами и сам замок, что в будущем выливается в массу проблем с его функционированием. Так как сделать багажник с кнопки ВАЗ 2114 правильно?

Типы и виды

Как сделать автобоксы на крышу автомобиля своими руками? Для начала необходимо определиться с типом багажника. От этого зависят используемые материалы и сложность сборки. На конечный выбор разновидности влияет груз, который планируется перевозить.

Различаются автобоксы в основном по типу крепления. Наиболее знакомым отечественным автомобилистам является – водосточная канавка. Его можно найти на многих автомобилях, расположен он вдоль крыши по краям. Обычно к ним крепят обычные багажники, делается это с помощью зажимов с болтами. На некоторых моделях имеются рейлинги. Это позволяет устанавливать на крышу достаточно объемные автобоксы. Для полностью гладких крыш есть специальные крепления.

По длине боксы различают на 3 группы:

• Короткие – занимают по около трети крыши;
• Средние – они по длине чуть больше половины крыши;
• Длинные – равны крыше или немного ее превышают по длине.

Тут выбор зависит от ваших потребностей. Если вы планируете перевозку небольшого количества мелких вещей, то идеально подойдет короткий вариант. Для поездок всей семьей лучше всего использовать средние по размеру багажники. Длинные идеально подойдут для перевозки лыж и прочего похожего снаряжения.

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию компании «Forward» стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

Электростелкоподъемники «Форвард»

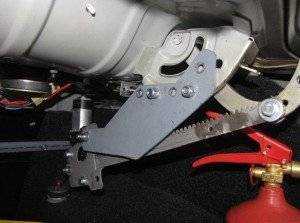

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

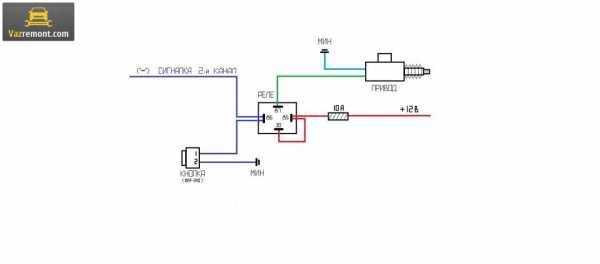

Схема подключения

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.

  Активная автомобильные антенны для радио

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя. Скажу честно

ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

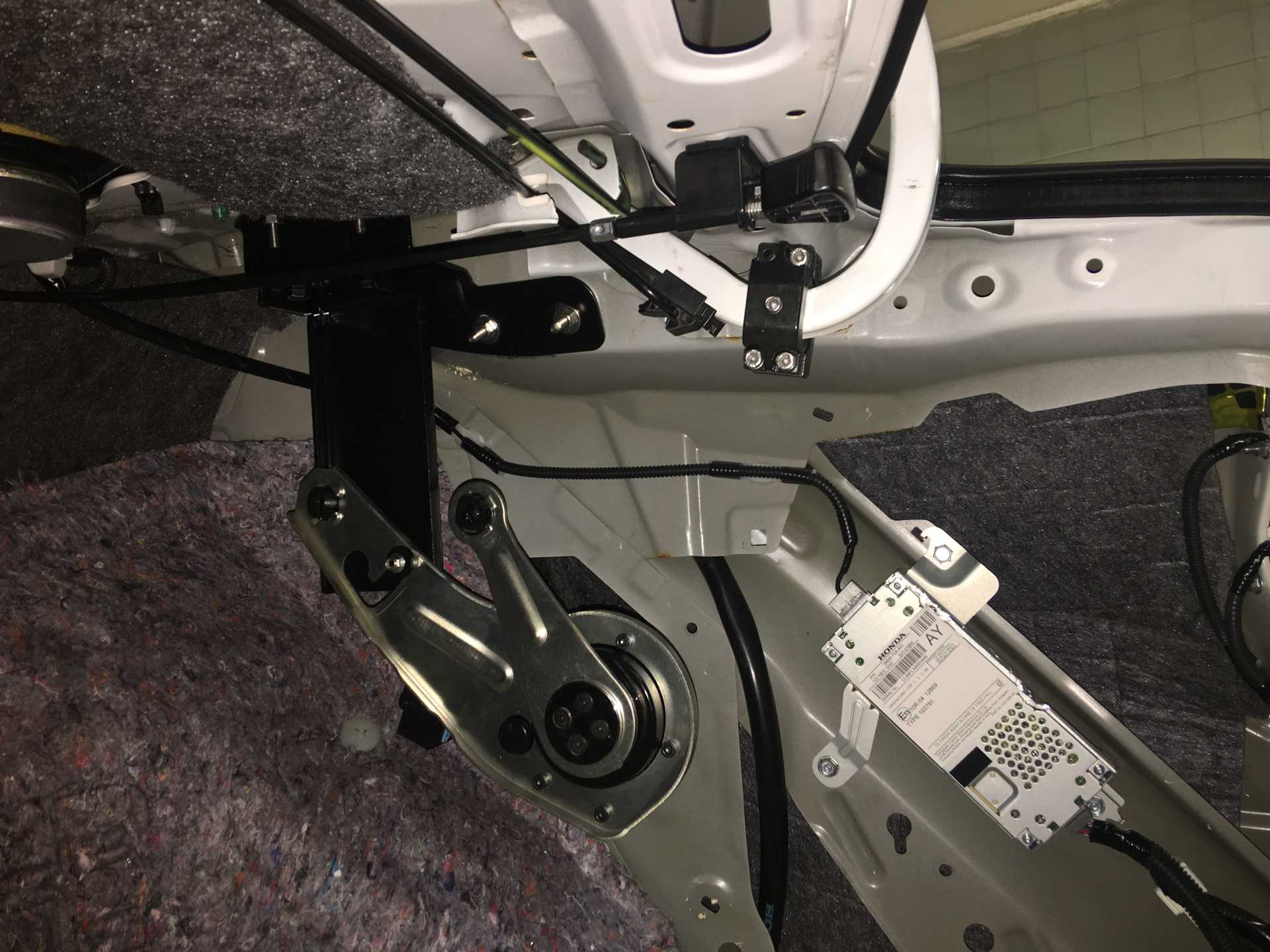

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий “минус” на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого “минуса” на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого “минуса” — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

1. Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
2. Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
3. Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

• Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
• Реле четырехконтактное и специальная клемма для него.
• Активатор.
• Провода.
• Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Провод от клеммы реле «30» прокладывается по салону к активатору. Его длина должна быть не менее 5 метров. Провод можно прокладывать вместе со штатной проводкой. Этот провод необходимо соединить с зеленым проводом активатора при помощи разъемов «мама-папа». Синий провод необходимо закоротить на «массу» автомобиля. Теперь можно проверить, как функционирует электропривод замка багажника ВАЗ 2107. Достаточно уделить 2-3 часа времени, чтобы в итоге открывался багажник с кнопки ВАЗ 2107. После завершения работ не забудьте накинуть клемму «минус» на АКБ.

Лада Гранта

Кузов Гранта

Лифтбек Гранта – это 3-объемный кузов, подразумевающий удачное сочетание багажной крышки с задним стеклом. Примечательно, что в эпоху СССР лифтбеки как таковые не существовали. Была такая модель – ИЖ-2125 Комби, но она лишь воплощала некоторые лифтбековские идеи. На самом же деле и слова такого в КАС узаконено не было, хотя там встречались такие понятия, как фастбек, фаэтон и даже брегам.

Тем самым, Лада Гранта Лифтбек восстанавливает историческую справедливость, ведь помимо нового названия, автомобиль производился как раз на ИАЗ, ныне именуемом как ОАГ.

Лифтбек – это не просто слово. Так, данный тип кузова выглядит в плане показателей жК/к на зависть хорошо. Этот показатель стал в два раза выше, чем у хэтчбеков, хотя и меньше, чем у седанов ввиду конструктивных особенностей.

В частности, разница в конструктивных особенностях между лифтбеком и седаном заключена в первую очередь в «задней поперечине». У лифтбека этой детали нет вообще, не предусмотрена она, а у седанов – проходит за спинкой заднего дивана.

Пытаясь хоть как-то возместить потерю в жК/к, инженеры пошли на следующее. Они добавили усилители в некоторых местах, таким образом, значительно увеличив показатель, и лишь немного не дотянув до седановского результата.

К тому же, из-за внедрения усилителей лифтбек стал тяжелее на 15 кг, а это уже, в свою очередь, сказалось отрицательно на показателе кручения.

Инструменты и материалы для изготовления поперечин на крышу

Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.

Двойной багажник на рейлингахДля создания поперечин на рейлинги нам понадобится:

• металлический профиль;
• болгарка, дрель, сварка;
• фиксационный материал (болты, гайки, шайбы);
• монтажная пена;
• термоусадка;
• строительный фен;
• краска, кисточка.

Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).

Ремень для стяжки груза

Фиксация груза выполняется посредством:

• ремневых креплений (если груз перевозится непосредственно на поперечинах);
• сетки (если применяется корзина);
• опорных или прижимных фиксаторов (для перевозки лыж, сноубордов, велосипедов).

Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода

Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе. Стоит выбирать электрические модели от отечественных или иностранных производителей

С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

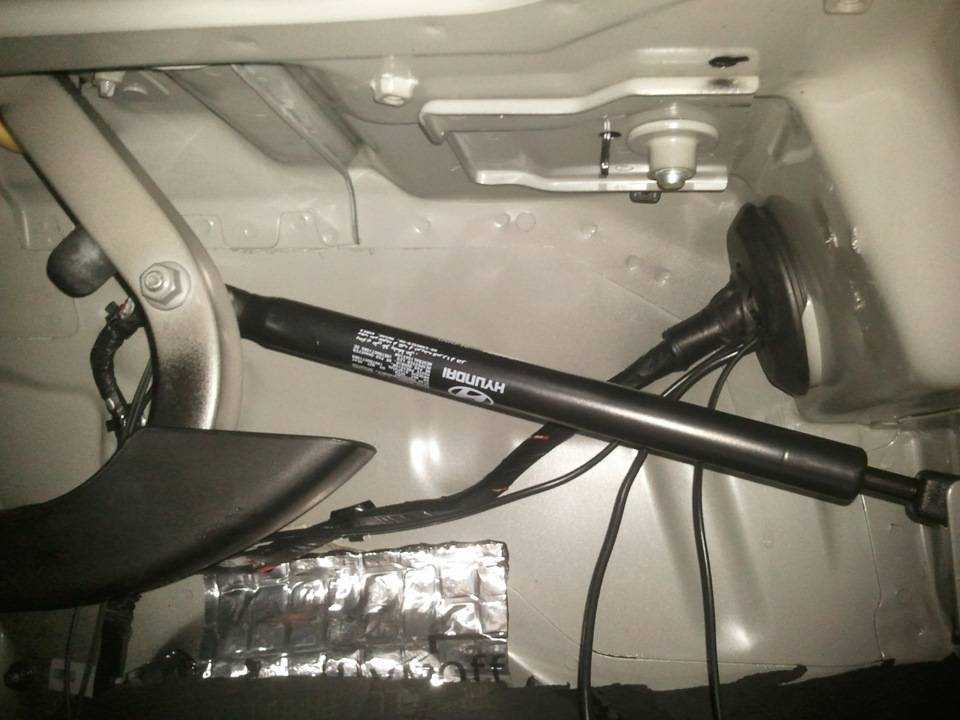

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Как устроен электропривод багажника?

В состав электропривода багажника входит лишь несколько деталей: электромотор, два реле по четыре контакта, шток, предохранитель и кнопка. Привод бывает двух видов:

• работающий на электромоторе — является более практичным и выносливым;
• работающий на магнитных пластинах — малопопулярный и не такой практичный.

Второй вид электропривода багажника устроен очень и очень непросто, и это влечет за собой массу неприятных моментов при его эксплуатации. Механизм его действия следующий: магнитные пластины передают электрический ток на реле, и оно воздействует на шток, который и открывает крышку багажника. С замками таких моделей, как, к примеру старые ВАЗы, подобное устройство сочетается плохо, так как требует основательного усовершенствования, которое затронет еще и сам корпус автомобиля. Потому лучше не ставить механизм на магнитных пластинах в такие машины.

Электрический замок для багажника авто следует выбирать очень тщательно. Дешевая китайская продукция, которой просто завален современный рынок, однозначно не подойдет для использования в автомобиле, так как она очень недолговечна и систематически может давать сбои. Оптимальным вариантом станет замок с электромотором российского или иностранного производства. Стоит также отметить, что, устанавливая дополнительно такой механизм, автовладелец автоматически увеличивает цену своего автомобиля, что, конечно же, будет учитываться при последующей его продаже, если таковая планируется.

Порядок подключения

Для установки понадобится:

• кнопка открывания багажника;
• метров пять медного двухжильного провода с сечением не менее 1 мм2;
• силовое реле;
• электропривод открывания и закрывания багажника — сам соленоид;
• прямые руки;
• километр изоленты;
• познания в физике на уровне школы;
• эта инструкция по тому, как сделать электропривод багажника.

Хотя если руки, и правда, прямые, изоленты можно взять меньше.

Следует обратить внимание, что лучше взять силовое реле, которое кратковременно замыкает контакт при его включении, так как длительная (больше 2–3 секунд) подача напряжения на соленоид приведёт к тому, что он банально сгорит. Если же в наличии есть только реле, которое просто замыкает контакты, следует помнить, что нажимать на кнопку нужно кратковременно, для открытия замка достаточно импульса длительностью в 0,6 секунды

Если в автомобиле отсутствует охранная сигнализация, то нужно провести провод от блока предохранителей к месту, где будет установлена кнопка отпирания багажника. Отрицательный провод подключается к силовому реле и дальше уходит к соленоиду. Напряжение +12 вольт подключается через кнопку к реле и параллельно на вход силового ключа. Выход же с реле подключается ко второму контакту соленоида. Получается, что при нажатии на кнопку реле включается, контакт в нём замыкается и плюс идёт на привод, а так как минус постоянно там, то привод соленоида приходит в движении и багажник открывается.

Таким образом, при нажатии кнопки в салоне автомобиля багажник открывается, правда, практически в этом мало пользы, потому что дистанционно его не открыть, так как нет брелока. Но встречаются и такие варианты.

Если же с сигнализацией всё в порядке и она присутствует, то следует проделать всё то же, что описано выше. Различие в том, что некоторые системы сигнализации подают только отрицательный заряд по проводу управления замком, и придётся в схеме реле-кнопка провода поменять местами. Сам провод от блока сигнализации нужно подключить через диод к проводу, идущему от кнопки к реле.

Диод нужен для того, чтобы при нажатии на кнопку открывания напряжение не поступало обратно к блоку сигнализации, иначе он может сгореть. Большинство блоков имеет внутри защитный диод, но лучше обезопаситься и поставить ещё один.

Если же у блока сигнализации подача положительного заряда, то просто следует его через диод подключить к проводу, идущему к реле от кнопки.

Важный момент: в настройках автосигнализации есть два режима типов привода — электрический и пневматический. Указывать нужно электрический, так как при этих настройках будет подан короткий импульс на отпирание замка.

Как сделать открывание багажника ВАЗ 2114 с кнопки

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Основные составляющие электропривода замка багажника

Электропривод замка лучше всего присоединить к обычному механизму, дабы иметь возможность автоматизированного и механического открытия багажного отделения автомобиля. Электроприводы для автомобилей ВАЗ существуют в двух видах: на электромоторе и на магнитных пластинах. За счет своих высоких эксплуатационных характеристик первый вид более востребован и популярен среди владельцев отечественного авто. Но, выполненный на магнитных пластинах привод более прост в монтаже.

Электропривод состоит из следующих элементов:

Плюсы такой конструкции очевидны: увеличение защиты багажного отделения, что станет настоящей преградой перед злоумышленником, замок багажника ВАЗ 2114 будет работать стабильно и в большинстве случаев безотказно.

Установка электрозамка осуществима различными способами. Однако для правильного его функционирования на авто должна быть установлена сигнализация.

Конструкция кузова большинства отечественных авто имеет некоторую слабость – во время движения машины при встречном потоке воздуха вся грязь, пыль, песок активно загрязняет «корму». В таком случае забивается мелкими частицами и сам замок, что в будущем выливается в массу проблем с его функционированием. Так как сделать багажник с кнопки ВАЗ 2114 правильно?

Инструкция по установке электропривода замка багажника

Если вам повезло со штатным замком, он хорошо запирает и держит дверь багажного отделения, то нет никакой необходимости его менять.

В таком случае необходимо иметь при себе:

• ролик стеклоподъёмника;
• активатор двери;
• стальной тросик;
• провода с клеммами;
• реле с четырьмя контактами;
• предохранитель на 10 А.

Чтобы автоматизировать открытие багажника необходимо обеспечить потягивание защелки замка. С этой целью устанавливается специальный ролик на корпусе редуктора стеклоочистителя. Стальной трос протягивается через ролик и крепится обычными зажимами. Опытные водители зачастую используют велосипедный трос, так как он прочный и гибкий. С помощью его довольно легко можно соединить активатор двери с язычком замка.

Подключить всю конструкцию можно к прикуривателю, если нет должных знаний в электрической схеме автомобиля. Необходимо всего лишь подключить плюс от прикуривателя на кнопку и далее к замку. Минус идет от задней фары. Либо осуществить работу замка багажника 2114 с помощью специального реле.

Полезное видео

Визуально ознакомиться с возможностями изготовления багажника с кнопки можно на видео ниже:

На этом всю работу можно считать завершенной. В идеале потребуется пара часов, чтобы обеспечить багажному отделению своего автомобиля автоматизированное открытие, что сегодня предусмотрено на большинстве иномарок.
