Не работают поворотники на ВАЗ 2107, 2105, 2104, причины

Указатели поворота (поворотники) автомобилей ВАЗ 2107, 2105, 2104 могут не работать по причине неисправности их самих, или выхода из строя каких-либо элементов их электрической цепи.

Вариантов отказа поворотников несколько:

Причины неисправности: не работает указатель поворота ВАЗ 2107, 2105, 2104

— Не работает один указатель поворота, причины

Перегорела лампочка указателя

У перегоревшей лампочки визуально виден обрыв нити накаливания. В ряде случаев лампочка на внешний вид может быть нормальной, но работать не будет. Поэтому заменяем лампочку новой или заведомо исправной.

Окислились контакты в патроне лампочки

Поворачиваем лампочку несколько раз в патроне, либо извлекаем и зачищаем контакты.

Осыпалась дорожка платы (для задних фонарей)

Визуально осматриваем дорожку платы на предмет осыпания. Прозваниваем ее на наличие обрыва.

Нет «массы»

Проверяем состояние черного провода, идущего от колодки поворотника до места крепления к кузову автомобиля. Проверяем надежность контакта с кузовом. В случае необходимости зачищаем.

Неисправна электропроводка (плюсовой провод)

По схеме проверяем плюсовой провод указателя поворота на наличие обрыва.

При выходе из строя хотя бы одного поворотника, оставшиеся исправные указатели поворота начинают мигать с удвоенной частотой.

— Не работают два указателя поворота: спереди — в передних блок-фарах и на крыльях, или сзади – в задних фонарях

Перегорели лампочки

У перегоревшей лампочки визуально виден обрыв нити накаливания. В ряде случаев лампочка на внешний вид может быть нормальной, но работать не будет. Поэтому заменяем лампочку новой или заведомо исправной.

Окислились контакты в патронах лампочек

Поворачиваем лампочку несколько раз в патроне, либо извлекаем и зачищаем контакты.

Осыпалась дорожки платы (для задних фонарей)

Визуально осматриваем дорожку платы на предмет осыпания. Прозваниваем ее на наличие обрыва.

Нет «массы»

Проверяем состояние черного провода, идущего от колодки поворотника до места крепления к кузову автомобиля. Проверяем надежность контакта с кузовом. В случае необходимости зачищаем.

Неисправна электропроводка (плюсовой провод)

По схеме проверяем плюсовой провод указателя поворота на наличие обрыва.

— Не работают указатели поворота по одному борту автомобиля (по правому или левому)

Не исправно реле-прерыватель указателей поворота

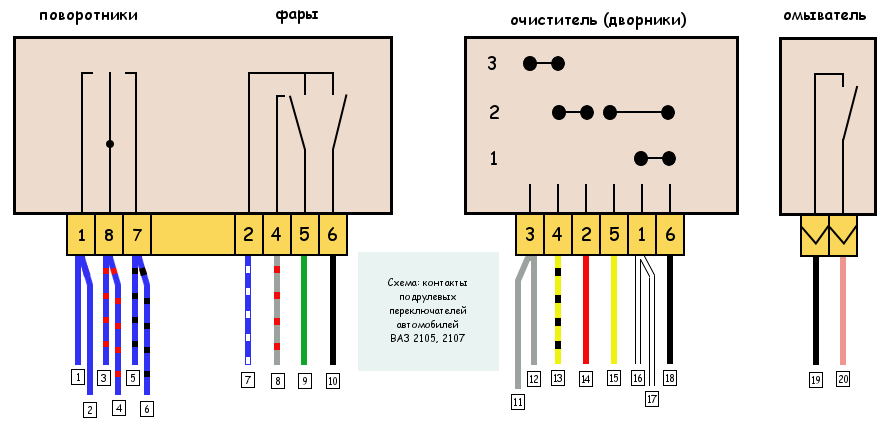

Не исправен подрулевой переключатель

Не замыкаются контакты при перемещении рычага переключателя, либо не плотно посажена колодка проводов.

Перегорели лампочки поворотников

Окислились контакты в патронах лампочек

Нет «массы»

Неисправна электропроводка (плюсовой провод)

— Не работают все указатели поворота

Вышло из строя реле указателей поворота

Вышел из строя подрулевой переключатель поворотников

Не замыкаются контакты при перемещении рычага переключателя, либо не плотно посажена колодка проводов.

Перегорел предохранитель

№10 или (F10) в монтажном блоке реле и предохранителей. Возможно в цепи имеется короткое замыкание. Ищем его по очереди отключая элементы цепи.

Обрыв в электрической цепи указателей поворота

— Поворотники не моргают

Неисправно реле указателей поворота

Схема включения поворотников ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Для проверки и прозвонки проводов проводов при поиске обрыва можно использовать эти схемы.

Схема подключения указателей поворота автомобиля ВАЗ 2105 Схема подключения указателей поворота (поворотников) и аварийной сигнализации автомобиля ВАЗ 2107

Примечания и дополнения

Для диагностики неисправности «не работают указатели поворота ВАЗ 2107, 2105, 2104» нужно знать конструктивные особенности их устройства и цепи.

Автомобиль ВАЗ 2107 (2105, 2104) имеет шесть указателей поворота: по одному в передних блок-фарах, по одному на передних крыльях, по одному в каждом заднем фонарях. Работают они попарно: либо левый, либо правый борт. Питание подается к каждой лампочке отдельно через замок зажигания, подрулевые переключатели и реле указателей поворота в монтажном блоке. Минусовой провод у каждой лампочки отдельный, закреплен на кузове. Цепь защищена предохранителями. Реле отвечает за попарное мигание поворотников. Лампочки вставлены в двухконтактный патрон.

Еще статьи по электрооборудованию автомобилей ВАЗ 2107, 2105, 2104

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1	10	Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2	10	Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3	10	Резервный
F4	10	Резервный
F5	20	Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6	10	Прикуриватель. Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8	10	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9	7.5	Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10	10	Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11	10	Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12	10	Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13	10	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14	10	Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15	10	Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16	10	Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17	10	Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Материалы и стоимость

Провод НВ, ПВ или МГШВ около 15 м (грубо)

санёк 16.10.2015 22:34

как к концевикам запитатся у меня на сигналке + и — есть на концевики 21099 сигналка одностороняя а на концевиках в дверях только — а куда девать с сигналки +

Serge 16.10.2015 22:51

На многих (если не на всех) сигналках есть «+» и «-» выходы на концевики дверей. Почитайте внимательно руководство: подключать нужно или «+», или «-» в зависимости от типа авто, в случае всех ВАЗов подключается «-«, т.к. концевик замыкается на «массу».

Deda 23.07.2013 06:59

Я установил сигналку на свою девятку, но подключил её к габаритам. Додуматься как её подключить к аварийке не смог. Не могли бы вы обьяснить мне как это получилось у вас?

SysAdmin 23.07.2013 15:04

Статью обновил, теперь должно быть понятнее.

floris-str12v 27.01.2013 20:15

для подключении сигнализации нет необходимости снимать»бороду»все точки подключения есть на монтажном блоке.разьем X9 повороты синий и сине-черный,ручник коричнево-синий,концевики дверей бело-черный или на стойке водителя/зависит от комплектации/.На замке зажигания +12волт-розовый/толстый/,зажигание-сине-черный.стартер-красный/толстый/.если сига с автозапуском то зажигание 1-серо-карасный,acc-синий/толстый/.

В предоставленной статье пойдет речь об установке на автомобили отечественного производства противоугонной системы. Мы расскажем про все нюансы и особенности этой доработки. Для начала нам необходимо подготовить весь инструмент, который может понадобиться во время работы: кусачки, отвертки, гаечные ключи, пассатижи, дрель с комплектом сверл, тестер с функцией прозвонки, а также провода и изолента.

Монтаж противоугонной системы и компонентов

Монтаж противоугонной системы занимает немало времени, но оно того стоит. Противоугонная система на ваз 2107, 2106, 2105 устанавливается под передней панелью или под шумоизоляцией моторного отсека. В первом случае переднюю панель необходимо снимать, но, не смотря на это, такой способ считается более обдуманным, поскольку блоки сигнализации располагаются надежнее.

В первую очередь можно установить светодиод, закрепив его на передней панели у лобового стекла. Если вы монтируете сигнализацию на ваз 2107, 2106, 2105, соответственно блок может располагаться слева, справа или по центру. С помощью тестера найдите проводку центрального замка, кнопки открывания дверей, зажигания. Если центральный замок отсутствует, необходимо установить электропривод под дверной обшивкой, который подключить к основному блоку сигнализации.

Можно установить электропривод на все двери с помощью поворотников и проводов с концевиками. Сирену монтируем под капот таким образом, чтобы она была незаметной и труднодоступной. Ее нужно закрепить при помощи шуруповерта закрепить так, чтобы грязь, вода и пыль не попадала в рупор. Чтобы избежать поломок, следует хорошо крепить все детали автосигнализации и изолировать места соединений. Чтобы снизить вероятность угона вашей машины, нужно произвести блокировку двигателя, бензонасоса, стартера и зажигания.

Дополнительные элементы

Под капотом

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они находятся на питающих проводах рядом с моторедукторами.

Реле включения стартера 113.3747 или 90.3747-10 расположен в моторном отсеке на правом брызговике.

В салоне

Реле очистителя ветрового стекла (РС-514) крепится под панель слева под обшивкой.

Реле зажигания и реле аварийной сигнализации и указателей поворота установлены на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Предохранитель противотуманных фар расположены в отделение переключения передач, не далеко от радиоприемника.

Подготовка к установке

Установка сигнализации на ваз 2107, 2106, 2105 не требует особых знаний и большого опыта. Для монтажа противоугонной системы вам потребуются такие инструменты:

• отвертки
• электродрель
• гаечные ключи
• пассатижи
• тестер

Чтобы начать установку автомобильной сигнализации, необходимо частично разобрать салон, а точнее, снять переднюю панель и дверную обшивку, включая ручки для открывания и опускания стекла. Чтобы получить доступ к замку зажигания, необходимо снять чехол с рулевой колонки.

Перед установкой сигнализации на ваз 2107, 2106, 2105 своими руками, нужно заранее собрать все ее компоненты и проверить на работоспособность, подключив к аккумулятору. В набор противоугонной системы входит основной блок, контактное реле, концевые выключатели, кнопка аварийной сигнализации, провода с наконечниками и центральный замок. Основной блок нужно установить максимально скрытно, чтобы затруднить к нему доступ. Проводку также следует скрыть от посторонних глаз или сымитировать сеть другого механизма при помощи цветной изоляционной ленты.

Чтобы электрическая цепь под капотом была труднодоступной, следует спрятать ее за крупногабаритными запчастями, но вдали от горячих и движущих деталей. Звуковую систему нужно установить так, чтобы доступ к ней был только после вскрытия машины.

Частые неисправности поворотников и аварийки, и как их устранить

Если поворотные огни перестали работать, нужно провести диагностику и попытаться устранить выявленные неисправности. Когда сделать это своими руками не получается, стоит обратиться в автосервис.

Переключатель поворотов

Чтобы выявить такую поломку, проверяют работоспособность контактов при нахождении переключателя в разных положениях. Осматривают пластиковые или металлические элементы. При этом возможны оплавление или появление нагара. Тогда реле щелкает, однако ни правый, ни левый поворотный механизм не работают.

Для устранения поломки переключатель снимают, разбирают. После очистки контактов деталь собирают в обратной последовательности. Сделанное заранее фото облегчит работу.

Реле поворотов

Неисправный элемент требует незамедлительного ремонта. Деталь стоит недорого, поэтому про запас покупают 2 шт. Реле расположено в установочном блоке предохранителей в моторном отсеке или внутри салона. Определить местоположение искомой детали помогает инструкция по эксплуатации. В монтажном блоке имеется изображение, описывающее назначение переключателей и реле.

Неисправность проводки ламелей ламп

Поиск места обрыва проводки затрудняется тем, что поворотники соединяются с задними габаритными огнями. Кабели пролегают через весь салон, лампы устанавливаются на двери багажного отсека.

• под порогами в области переднего пассажирского и водительского сидений;
• в переходнике, подводящем проводку к крышке багажника;
• в разъемах фар.

Если неисправен левый или правый поворотник, следует проверить контакты лампочек мультиметром. Если напряжение присутствует, поджимают ламели гнезда, куда вводится цоколь. Современные производители снабжают автомобили светодиодными элементами.

Выключатель аварийной сигнализации

При поломке этой детали лампы начинают одновременно с обеих сторон. В некоторых машинах реле поворотных механизмов располагается в выключателе аварийной сигнализации. Новая кнопка стоит недорого, поэтому ее рекомендуют не ремонтировать, а заменять.

Неисправность или программный сбой блока управления кузовом

В некоторых моделях, таких как Лада Приора, функции переключения рассматриваемых указателей переданы управляющему кузовному блоку. Преимуществом считается возможность централизованного контроля, недостатком – усложнение ремонта авто. Для устранения поломки требуется разборка блока. Такой ремонт выполняют только в автосервисе.

Перегорание предохранителей

Плавкие детали, отвечающие за работу поворотных или аварийных огней, перегорают редко. Если подобное все же случилось, проверяют целостность проводки, состояние контактов ламп, при необходимости заменяют предохранитель.

Тонкости контроля работы двигателя

Если автозапуск не используется, считывать данные с двигателя сигналка не должна. В ином случае нужно реализовать контроль, позволяющий отключать стартер в нужный момент времени. Сам контроль обычно ведется так:

• Сигналка может считывать значение напряжения питания;
• На клемму приборки ВАЗ-2107 выведен шнур от генератора – контрольный кабель можно подключить к этой клемме;
• Лучше всего контролировать запуск по тахометру, для чего сигналку еще потребуется настроить.

Третий вариант является предпочтительным. К клемме тахометра шнур подключают не напрямую, а через конденсатор и резистор:

Выходы генератора и таходатчика

Прямое подключение используют при контроле «по генератору».

На практике можно применять только один метод контроля. Сначала выполняют установку и подключение, затем систему настраивают.

Совокупные схемы электроснабжения ВАЗ 2104 — 21053

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

1. рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
2. вспомогательное эксплуатационное оборудование;
3. светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

1. распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
2. катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
3. свечи зажигания;
4. высоковольтные провода;
5. выключатель зажига­ния.

Бесконтактная система состоит из:

1. датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
2. коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
3. катушки зажигания;
4. свечей зажигания;
5. высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

1. звуковых сигналов;
2. стоп-сигналов;
3. прикуривателя;
4. освещения салона;
5. розетки переносной лампы;
6. аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

1. внешних осветительных приборов;
2. противотуманных фар;
3. обогрева заднего стекла;
4. отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

Коммутация в салоне ВАЗ 2104

По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:

1. очистителем заднего стекла, который включается клавишей на приборной панели;
2. плафоном освещения задней части кузова.

Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.

Электрооборудование задней части ВАЗ 2104: 1 — монтажный блок; 2 — выключатели плафонов, расположенные в стойках передних дверей; 3 — выключатели плафонов, расположенные в стойках задних дверей; 4 — плафоны; 5 — выключатель очистителя и омывателя заднего стекла; 6 — датчик указателя уровня и резерва топлива; 7 — плафон освещения задней части кузова; 8 — элемент обогрева заднего стекла; 9 — электродвигатель омывателя заднего стекла; 10 — задние фонари; 11 — фонари освещения номерного знака; 12 — электродвигатель очистителя заднего стекла

Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки

Подвижный контакт между рулём и рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его лапка теряет упругость, и части контакта перестают соприкасаться. Для предотвращения такой ситуации автовладельцы часто устанавливают для подачи звукового сигнала дополнительную кнопку, дублирующую функции кнопки на руле, то есть соединяющую реле с массой. Устанавливается она в любое удобное место, чаще на панель приборов около руля.

Часто владельцы ВАЗ 2107 устанавливают для подачи звукового сигнала дополнительную кнопку

Устанавливается дополнительная кнопка следующим образом.

1. На панели приборов проделываем отверстие подходящего диаметра.
2. Устанавливаем в проделанное отверстие кнопку.
3. Если кнопка трёхконтактная, определяем, какие контакты замыкаются при её нажатии. Сделать это можно с помощью мультиметра.
4. Находим в общем жгуте проводов провод, идущий к кнопке ЗС на рулевом колесе. Обычно это серый провод с чёрной полосой.
5. Подсоединяем этот или параллельный с ним провод к одному из контактов кнопки.
6. Вторую клемму кнопки соединяем с массой.

Подключённая таким образом кнопка будет повторять функции кнопки на руле.

Личная практика показывает, что пользоваться кнопкой сигнала, установленной на панели приборов, неудобно. Привыкнуть к ней не получится настолько, чтобы, не посмотрев на неё, оперативно подать звуковой сигнал. В итоге теряются драгоценные доли секунды тогда, когда они могут оказаться жизненно важными. Стоит потратить деньги и уделить немного времени, чтобы починить сигнал на руле.

Немного истории

Свою историю Lada 2107 ведёт от модели Fiat 124, и насчитывает она более 35 лет успешного пребывания на рынке отечественного и зарубежного автомобилестроения. Кроме России автомобили этой модификации собирались в Египте и на Украине.  За рубеж они поставлялись как Dennis Signet, Lada Riva и Lada Nova.

На ижевском заводе производство этого классического седана прекратилось в апреле 2012 года в связи с падением спроса. ВАЗ-2107 — четырёхдверный пятиместный автомобиль с задним приводом и механической коробкой передач, выпускался в десяти модификациях, отличающихся вариациями силовых агрегатов (включая систему подачи топлива) и рестайлингом.

Что же позволяет «Семёрке» сохранять конкурентоспособность по сей день?

Замена реле поворотников и аварийной сигнализации (+ Видео)

После обнаружения любых из перечисленных неисправностей, обязательно следует замена реле указателей поворота. В зависимости от модификации (карбюратор или инжектор), расположение реле-прерывателя может заметно отличаться. Карбюраторные автомобили ВАЗ 2107 подразумевают монтаж реле за приборной панелью в салоне автомобиля. Однако, начиная с инжекторного двигателя, реле может располагаться в монтажном блоке в подкапотном пространстве.

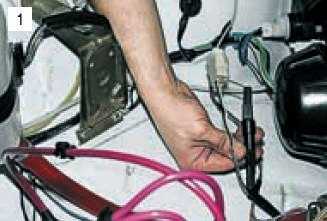

Для того, чтобы снять реле, находящееся в монтажном блоке – достаточно просто поддеть его и потянуть вверх. После этого, на его место устанавливается новый элемент.

В случае с реле, находящимся за панелью дела обстоят намного сложнее. Перед снятием реле необходимо поддеть приборную панель с помощью отвертки и снять ее. Если позволяет длина проводов, то можно оттянуть ее на некоторое расстояние, но если они слишком короткие, рекомендуется вытащить штекеры и . Панель отложите в сторону, а от реле отсоедините контактные провода. Теперь открутите «массу» от прерывателя и снимите его. На место старого реле установите новое и вставьте в него контактные провода. После этого, проведите сборку приборной панели и установите ее на штатное место. На этом замена реле поворотников завершена.

Это все, что необходимо знать о реле поворотников.

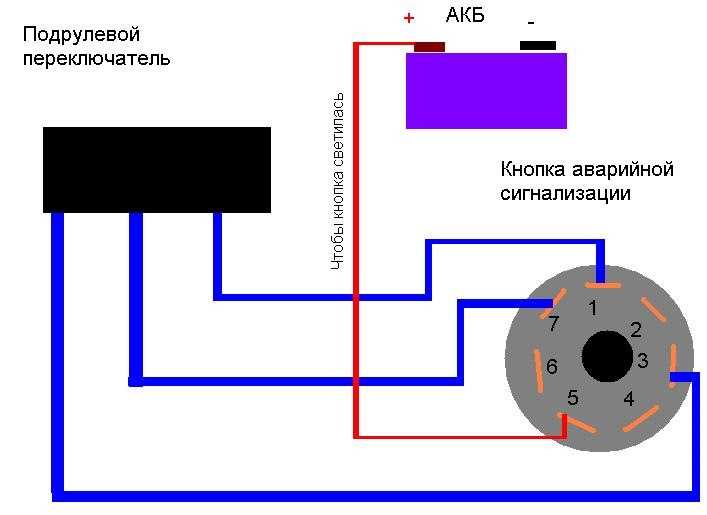

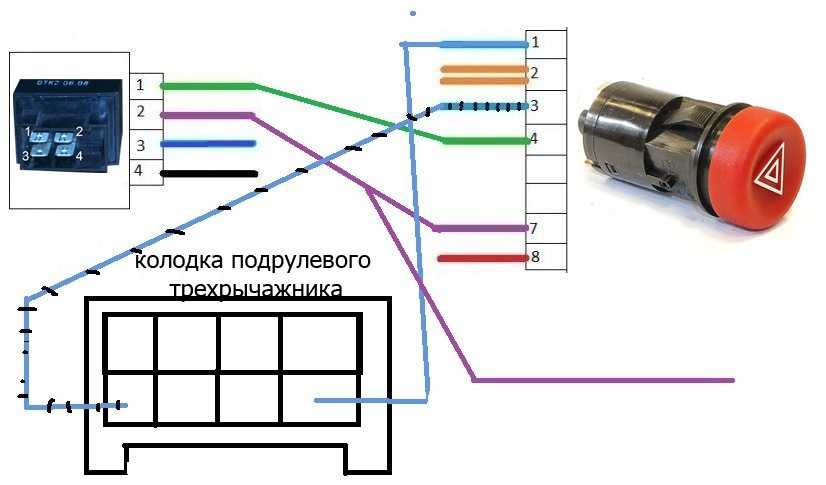

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

Вот схема включения поворотов ВАЗ 2101:

1 – подфарники;2 – боковые указатели поворота;3 – аккумуляторная батарея;4 – генератор;5 – выключатель зажигания;6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;8 – контрольная лампа указателей поворота;9 – переключатель указателей поворота;10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

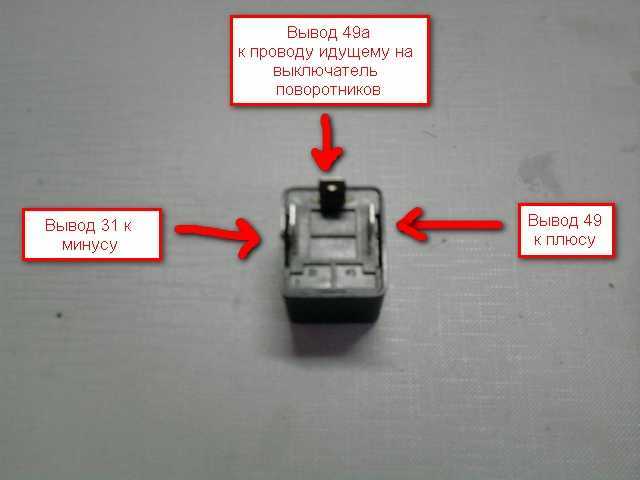

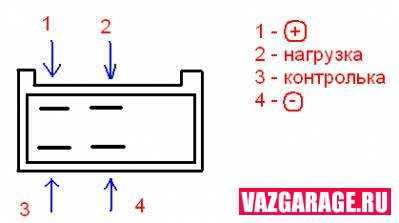

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.На рынке продается готовая проводка для подключения аварийной сигнализации:

:Красный — к белому с черной полосой (или фиолетовый), это нагрузка.Желтый — к голубому (это контролька).Синий — к оранжевому (зажигание).Коричневый с красной полосой — постоянный плюс (например на первом предохранителе).Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую своими руками, выглядит просто супер!

Реле поворотов ваз 2114 это установленный в монтажном блоке электронный элемент, который отвечает за формирование и функционирование прерывистого светового сигнала при обозначении правого или левого сигнала поворота. Кроме того, изделие обеспечивает периодическое и одновременное моргание поворотников в режиме аварийной сигнализации.

Большинство устройств снабжаются несколькими контактами, что дает возможность управления разнообразными электрическими цепями.
Наибольшую популярность и распространение получили изделия электромагнитного типа.
