Блоки предохранителей рено симбол и реле с описанием элементов и их схем

Блок предохранителей и реле Renault Symbol

Рассмотрены автомобили 1999, 2000,2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Где находятся предохранители и реле.

Часть предохранителей и реле расположено в монтажном блоке моторного отсека, на рисунке цифра 12.

Для получения доступа к предохранителям отожмите фиксатор и снимите крышку блока.

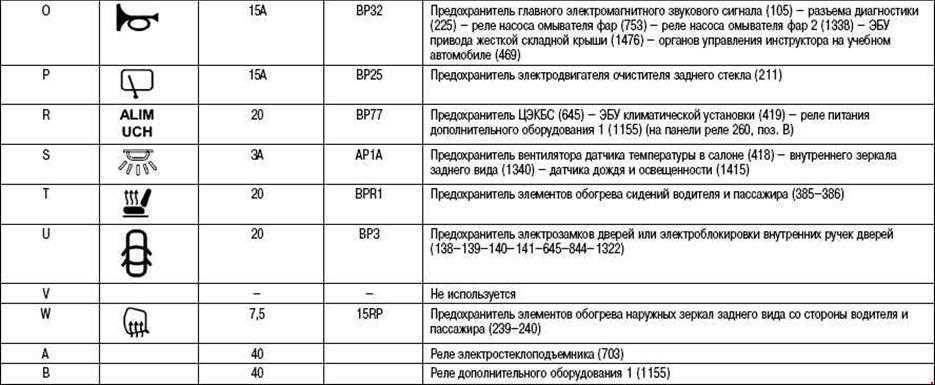

Назначение предохранителей и реле в моторном отсеке рено симбол.

Электровентилятор системы охлаждения двигателя

Реле малой скорости электровентилятора системы охлаждения двигателя

Монтажный блок предохранителей в салоне renault symbol.

Для получения доступа к предохранителям подденьте крышку на боковой панели

И преодолевая сопротивление фиксаторов снимите ее.

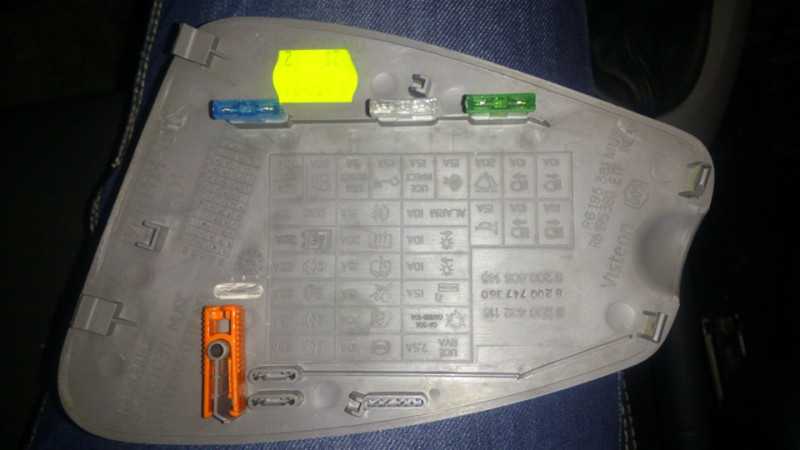

На внутренней стороне крышки нанесена схема расположения предохранителей, там же расположены запасные предохранители и пинцет для извлечения предохранителей.

Электросхемы

ЦВЕТА ПРОВОДОВ В основных электрических цепях используются провода с изоляцией следующих цветов:

Красный	«+» 12 В до замка зажигания .
Желтый	«+» 12 В после замка зажигания
Голубой	Цепь габаритных огней или устройств идентификации
Черный	Непосредственное соединение на массу

Для других цепей и разъемов используются также провода с изоляцией других цветов: белого, голубого, бежевого, серого, желтого, черного, оранжевого, красного, розового, зеленого, фиолетового цветов, а также провода с прозрачной изоляцией. На схемах они обозначаются следующими сокращениями:

ВА	Белый	МА	Коричневый
BE	Голубой	N0	Черный
BJ	Бежевый	OR	Оранжевый
СУ	Прозрачный или белый	RG	Красный
SA	Розовый
GR	Серый	VE	Зеленый
JA	Желтый	VI	Фиолетовый

Цепи «+» стартера, перемежающиеся соединения с «массой», цепи с изменением полярности не относятся к основным электрическим цепям. Наличие или отсутствие устройств защиты цепей (плавкие и биметаллические предохранители) не влияют на применяемость электрических проводов.

Расцветка изоляции электрических проводов на электрооборудовании, поставляемом в качестве запасных частей, отвечает изложенным выше правилам не во всех случаях.

Источник статьи: http://reno-symbol.ru/html/11.html

Предохранители и реле в салоне

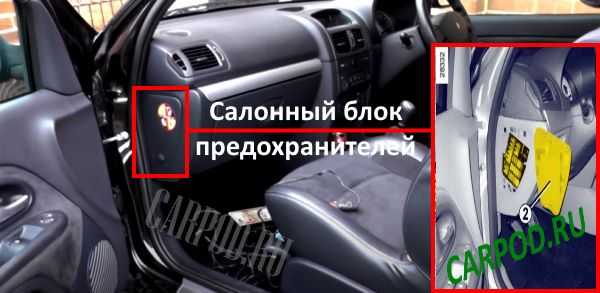

Данный блок расположен с тыльной стороны панели приборов.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

p, blockquote 10,1,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Схема

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1	10А Левая фара (ближний свет)
2	10А Правая фара (ближний свет)
3	10А Электродвигатель очистителя ветрового стекла
4	15А Выключатель света заднего хода
5	15А Система впрыска
6	15A Блок декодера
7	5А Система впрыска
8	20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы
9	30А Система впрыска
10	10А Левая фара (дальний свет)
11	10А Правая фара (дальний свет)
12	15А Звуковой сигнал
13	10А Противоугонная система
14	10А Левые габаритные огни, подсветка органов управления
15	10А Правые габаритные огни, подсветка органов управления
16	15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок
17	30А Кондиционер
18	7,5А Автоматическая коробка передач
19	15А Противотуманные фары
20	30А Обогрев заднего стекла
21	15А Очиститель и омыватель (модель Clio) стекла двери задка
22	15А Подушка безопасности
23	30А Электростеклоподъемники
24	10А Антиблокировочная система тормозов
25	10А Диагностический разъем
26	30А Вентилятор отопителя
27	20А Центральный замок, комбинация приборов, диагностический разъем
28	20А Ближний свет
29	15А Центральный замок, комбинация приборов, диагностический разъем
30	25А Центральный замок, комбинация приборов, диагностический разъем

Реле

p, blockquote 16,0,0,0,0 —>

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,0,0 —>

• А — Реле очистителя заднего стекла
• B — Реле противотуманных фар
• С — Реле звукового сигнала
• D — Реле обогрева заднего стекла

p, blockquote 21,0,0,0,1 —>

В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.

Источник статьи: http://vsepredohraniteli.ru/renault/symbol.html

Предохранители и реле в салоне

Данный блок расположен с тыльной стороны панели приборов.

p, blockquote 14,0,0,0,0 —>

1	10А Левая фара (ближний свет)
2	10А Правая фара (ближний свет)
3	10А Электродвигатель очистителя ветрового стекла
4	15А Выключатель света заднего хода
5	15А Система впрыска
6	15A Блок декодера
7	5А Система впрыска
8	20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы
9	30А Система впрыска
10	10А Левая фара (дальний свет)
11	10А Правая фара (дальний свет)
12	15А Звуковой сигнал
13	10А Противоугонная система
14	10А Левые габаритные огни, подсветка органов управления
15	10А Правые габаритные огни, подсветка органов управления
16	15А Аудиосистема, предохранитель прикуривателя, часы, обогрев заднего стекла, центральный коммуникационный блок
17	30А Кондиционер
18	7,5А Автоматическая коробка передач
19	15А Противотуманные фары
20	30А Обогрев заднего стекла
21	15А Очиститель и омыватель (модель Clio) стекла двери задка
22	15А Подушка безопасности
23	30А Электростеклоподъемники
24	10А Антиблокировочная система тормозов
25	10А Диагностический разъем
26	30А Вентилятор отопителя
27	20А Центральный замок, комбинация приборов, диагностический разъем
28	20А Ближний свет
29	15А Центральный замок, комбинация приборов, диагностический разъем
30	25А Центральный замок, комбинация приборов, диагностический разъем

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

p, blockquote 20,0,0,0,0 —>

• А — Реле очистителя заднего стекла
• B — Реле противотуманных фар
• С — Реле звукового сигнала
• D — Реле обогрева заднего стекла

p, blockquote 21,0,0,0,1 —>

В случае отличия Вашей схемы и представленного материала, ознакомитесь со схемами рено клио. Возможно там Вы найдете ответ на свой вопрос.

Расположение предохранителей на Рено Симбол

Компания Renaut выпускает Reno Симбол/Клио (LB) нескольких поколений, с 2002 по 2008 гг. Схема плавких вставок для авто 2007 г. не отличается от аналогичной для Renaut Symbol 2003 или 2004 гг.

Модули находятся:

• в салоне машины;
• под капотом.

Главный узел коммутационных элементов установлен в торце панели с правой стороны от водителя. Мощные устройства подключены к общей цепи через реле. В моторном отсеке установлены 15 плавких перемычек (F1–F15).

Описание низковольтных компонентов представлено в инструкции по эксплуатации авто. На схеме салонного блока обозначены коммутационные устройства № 1–22 и прерыватели электрического тока (R1–R9).

Значения значков предохранителей на схеме.

Под капотом

Главная коробка с плавкими перемычками находится в правой части моторного отсека.

Под капотом в основном узле авто малого класса вмонтированы предохранители:

• вентилятора для охлаждающей системы мотора (F1);
• цепи «плюс».

Реле бензонасоса № 5 обеспечивает подачу тока по разрешению ЭБУ и контролирует работу топливного насоса. Прерыватель впрыска препятствует запуску двигателя.

Электромеханическое устройство стартера (F8) в авто Рено Симбол соединяет контакты для подачи напряжения на двигатель и привод.

В салоне авто

Коммутационный аппарат однократного действия защищает участки электрических установок:

• левой и правой фар (ближний свет, F1 и F2);
• кондиционера (№ 17);
• системы «Стоп» АБС (F24);
• противоугонных фар (F19).

Центральный замок контролируют плавкие вставки № 29–30. На схеме также указаны защитные элементы, регулирующие звуковой сигнал (F12), противоугонную систему (№ 8), прикуриватель (F16), обогрев заднего стекла (F20) и др.

Дополнительная секция, расположенная в салоне под торпедой, представлена прерывателями тока 4 видов: А, В, С, D. Реле обеспечивает безопасную работу противотуманных фар, звукового оповещения, обогрева и очистки заднего стекла.

Рено Симбол. Предохранители и их расположение

Блок предохранителей 1

При возникновении неисправности одного из электроприборов прежде всего, проверьте соответствующие предохранители.

Снимите крышку А, взяв ее за ручку 1.

Для замены см. этикетку с указанием назначений предохранителей 2, подробная таблица приведена ниже.

Более подробное опиание назначения предохранителей и реле смотрите тут

Свободные гнезда для предохранителей использовать не рекомендуется.

Проверьте соответствующий предохранитель и при необходимости замените его обязательно новым, имеющим тот же номинал.

Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

В соответствии с местным законодательством и в качестве меры предосторожности приобретите на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей

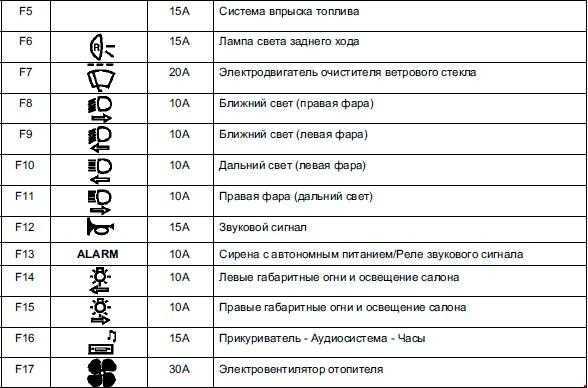

Символ	Назначение предохранителя
	Электронный блок управления автоматической коробки передач/Усилителя рулевого управления
	Электровентилятор системы отопления
	Правый габаритный огонь/Лампа освещения салона
	Левый габаритный огонь/Лампа освещения салона
	Обогрев наружного зеркала заднего вида
	Левая фара дальнего света
	Левая фара ближнего света

Символ	Назначение
	Фонарь заднего хода Антиблокировочная система тормозов (ABS)
	Электростеклоподъемники
	Подушки безопасности и преднатяжители ремней безопасности
	Очиститель заднего стекла/Панель управления кондиционера
	Электрообогреватель заднего стекла
	Задний противотуманный фонарь
	Правая фара дальнего света
	Правая фара ближнего света

Символ	Назначение
	Система впрыска топлива
	Аудиосистема/Система кондиционирования воздуха/Часы
	Освещение салона/ Часы/Аудиосистема
	Аудиосистема/ Прикуриватель/Часы

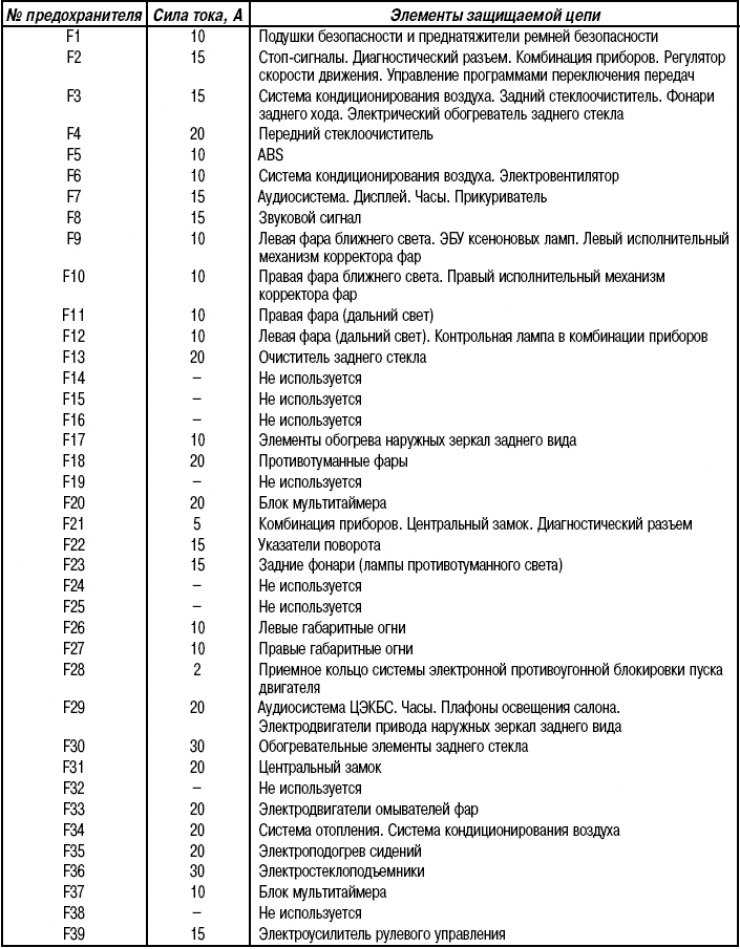

Назначение предохранителей (наличие предохранителей зависит от комплектации автомобиля)

Источник статьи: http://zinref.ru/avtomobili/Reno/002_00_reno_simbol_rukovodstvo_po_expluatacii_kopia/013.htm

Блоки в салоне

Блок предохранителей

Он находится под панелью приборов, со стороны водителя.

Схема

Описание

1	30A POWER SEAT DRIVER – Блок сиденья водителя (электропривод сиденья, поясничная опора)
2	25А SPARE – Резерв
3	25А POWER WINDOW RH – Интеллектуальная распределительная коробка (реле правого электро стекло подъемника)
4	10А TRUNK – Интеллектуальная распределительная коробка (реле крышки багажника)
5	25А POWER WINDOW LH – Интеллектуальная распределительная коробка (реле левого электро стекло подъемника)
6	20А DOOR LOCK – Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей)
7	20А SPARE – Резерв
8	20А CIGARETTE LIGHTER – Прикуриватель и розетка питания
9	20А SEAT HEATER REAR – Резерв
10	10А MODULE8 – ВСМ, ЭБУ электронных ключей
11	7.5А SPARE – Резерв
12	15А SPARE – Резерв
13	10А MODULE1 – ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом
14	7.5А AIR CON – ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК
15	7.5 А MODULE5 – Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья
16	10A HEATED MIRROR – ЭБУД, ЭБУ кондиционера, Наружное зеркало
17	7.5A INTERIOR LAMP – Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей)
18	7.5A MODULE6 – Переключатель спортивного режима, Блокировка ключа
19	7.5A PDM2 – «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
20	20A SUNROOF – Верхний люк
21	10A MODULE2 – Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира
22	15A HEATED STEERING – Обогреватель рулевого колеса
23	20A IG1 – Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3)
24	25A WIPER FRONT – Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель
25	7.5A SPARE – Резерв
26	7.5A MEMORY – Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера
27	10A MODULE7 – Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал)
28	7.5A PDM3 – С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера»
29	7.5A MDPS – ЭБУ ЭУР
30	7.5A MODULE3 – Приборная панель
31	7.5A START – С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД»
32	15A MULTIMEDIA1 – Аудиосистема, аудиовизуальное головное устройство с навигацией
33	10A BRAKE SWITCH – Переключатель стоп-сигнала
34	20A PDM1 – ЭБУ электронных ключей
35	20A POWER OUTLET FRT – Розетка питания
36	7.5A A/BAG IND – Приборная панель
37	10A MODULE4 – Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке
38	15A A/BAG – ЭБУ SRS

Блок с реле

Расположен под панелью в единой соединительной коробке интеграционной модульной электросхемы.

В зависимости от комплектации, тут могут находится следующие реле:

• управления складывания зеркал
• подсветки (иллюминации)
• стекло очистителя
• обогревателя стекла
• без ключевого доступа
• электро стекло подъемников
• сигнализации
• TFT LCD 4.2”
• и другие элементы управления

Предохранители Рено Симбол / Клио (LB), 1999 — 2008

Производство седана Symbol началось в 1999 году. Компания Renault, взяв компактный городской хетчбек Clio, произвела на свет компактный автомобиль, просто приделав к хетчбеку багажник. В данном материале мы подробно разберем схемы предохранителей Рено Симбол / Клио (LB) 1-го поколения 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Блок предохранителей

Находится в торце панели приборов с водительской стороны.

Для доступа к нему нужно поддеть защитную крышку.

И снять ее преодолевая сопротивление фиксаторов.

Схема
№	Описание	Ток, А
1	Левая фара (ближний свет)	10
2	Правая фара (ближний свет)	10
3	Электродвигатель очистителя ветрового стекла	10
4	Выключатель света заднего хода	15
5	Система впрыска	15
6	блок декодера	15
7	Система впрыска	5
8	Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы	20
9	Система впрыска	30
10	Левая фара (дальний свет)	10
11	Правая фара (дальний свет)	10
12	Гудок	15
13	Противоугонная система	10
14	Левые габаритные огни, подсветка органов управления	10
15	Правые габаритные огни, подсветка органов управления	10
16	Аудиосистема, предохранитель прикуривателя клио / симбол, часы, обогрев заднего стекла, центральный коммуникационный блок	15
17	Кондиционер	30
18	Автоматическая коробка передач	7,5
19	Противотуманные фары	15
20	Обогрев заднего стекла	30
21	Очиститель и омыватель стекла двери задка (в Клио)	15
22	Подушка безопасности	15
23	Электростеклоподъемники	30
24	Антиблокировочная система тормозов АБС	10
25	Диагностический разъем OBD	10
26	Вентилятор отопителя	30
27	Центральный замок, комбинация приборов, диагностический разъем	20
28	Ближний свет	20
29	Центральный замок, комбинация приборов, диагностический разъем	15
30	25

Блок реле

Расположен в салоне под торпедой, около ЦЭБКС. Наличие зависит от комплектации модели.

Схема
№	Назначение реле
A	Очиститель заднего стекла
B	Противотуманные фары
C	Гудок
D	Обогрев заднего стекла

Схема элементов моторного блока
№	Расшифровка	Ток, А
1	Электровентилятор системы охлаждения двигателя	50
2	Цепь «плюс» в салоне	60
3	60
4	Реле малой скорости электровентилятора системы охлаждения двигателя	—
5	Реле бензонасоса (fuel pump relay)	—
6	Нет	—
7	Реле блокировки впрыска	—
8	Реле стартера или Реле вентилятора	—

Предохранители и реле в салоне Рено Симбол

Монтажный блок в салоне автомобилей Renault Symbul, Renault Clio Sedan, Renault Thalia, Nissan Platina расположен с торца панели управления со стороны водителя.

Схема блока предохранителей в салоне Рено Симбол

Описание

1	10А Левая фара (ближний свет)
2	10А Правая фара (ближний свет)
3	10А Электродвигатель очистителя ветрового стекла
4	15А Выключатель света заднего хода
5	15А Система впрыска
6	15A Блок декодера
7	5А Система впрыска
8	20А Плафон освещения салона, наружные зеркала заднего вида, аудиосистема, часы
9	30А Система впрыска
10	10А Левая фара (дальний свет)
11	10А Правая фара (дальний свет)
12	15А Звуковой сигнал
13	10А Противоугонная система
14	10А Левые габаритные огни, подсветка органов управления
15	10А Правые габаритные огни, подсветка органов управления
16	15А Аудиосистема, предохранитель прикуривателя Рено Симбол, часы, обогрев заднего стекла, центральный коммуникационный блок
17	30А Кондиционер
18	7,5А Автоматическая коробка передач
19	15А Противотуманные фары
20	30А Обогрев заднего стекла
21	15А Очиститель и омыватель (модель Clio) стекла двери задка
22	15А Подушка безопасности
23	30А Электростеклоподъемники
24	10А Антиблокировочная система тормозов
25	10А Диагностический разъем
26	30А Вентилятор отопителя
27	20А Центральный замок, комбинация приборов, диагностический разъем
28	20А Ближний свет
29	15А Центральный замок, комбинация приборов, диагностический разъем
30	25А Центральный замок, комбинация приборов, диагностический разъем

Схема блока реле в салоне Рено Симбол

В зависимости от комплектации, в салоне под торпедой, возле ЦЭБКС, могут находится следующие элементы.

Описание

• А — Реле очистителя заднего стекла
• B — Реле противотуманных фар
• С — Реле звукового сигнала
• D — Реле обогрева заднего стекла

Схема блока предохранителей на Рено Симбол

Для обозначения защитных элементов на графическом изображении используют геометрическую фигуру (прямоугольник). Контакты вилочных плавких вставок расположены на внешней стороне корпуса.

Защитные элементы низковольтной цепи имеют кодовое обозначение. Буква F отмечает устройство для маломощных электрических цепей.

Схема центрального модуля включает цветную маркировку миниатюрных предохранителей. Распиновка коммутационных элементов в моторном отсеке и салоне указана в инструкции по эксплуатации автомобиля.

В транспортном средстве малого класса Рено Simbol реле имеют 4 или 5 контактов. Прерыватели электрического тока пронумерованы, их расположение указано в инструкции.

В подкапотном пространстве

Графическое изображение выполнено в цветном варианте. На схеме отмечен тип монтажа коммутационных элементов и прерыватель в моторном отсеке. Блок включает 2 вертикальных модуля.

Слева расположена плавкая вставка F1 (50А), в правом верхнем углу находятся элементы 2 и 3 («цепь» плюс в салоне).

Отдельный узел включает 4 коричневых прерывателя, по 2 в каждом ряду (F4 и F5, № 6–17). Заключительный модуль представлен предохранителем стартера (№ 7).

Водитель перед началом работы знакомится с принципом работы плавких элементов, изучает номера отдельных устройств, их технические характеристики. Например, F1 имеет номинальный ток 50А, рассчитан на низковольтное напряжение до 32 В, плоский, maxi.

Реле замыкает электрическую цепь через силовые контакты 30 и 87. Корпус устройства выполнен из пластика, серия 90.3747-10.

Блок моторного отсека.

В салоне

Предохранители Рено Симбол обеспечивают стабильную работу электрического оборудования автомобиля. На схеме представлены 2 вертикальных ряда коммутационных механизмов.

На чертеже обозначены 9 плавких вставок. Красные перемычки F1 и F2 указаны в верхнем левом углу.

• № 3 (желтый);
• F7 (коричневый);
• № 8 (желтый);
• F9 (зеленый).

Правый модуль включает 6 рядов плавких вставок. Верхнюю позицию занимают элементы F10 и F11. Под ними установлен синий коммутационный механизм №2.

В следующем горизонтальном ряду расположены защитные вставки:

• F13-15 (красная);
• № 16 (синяя);
• F16 (зеленая);
• № 18 (коричневая).

Заключительная секция укомплектована перемычками № 24, 25–30.

Блоки реле

Диапазон питания прерывателей электрической цепи – от 8 до 16 В. Номинальное напряжение – 12 В при максимальном токе в сети 30 А. Сопротивление обмотки реле для Рено Симбол ОМ.

Рено оснащен 4-контактным электромеханическим защитным приспособлением. Переключатель состоит из электромагнита, якоря и замыкающего механизма. Силовыми контактами являются № 30, 87, 87А.

реле и предохранители

При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около руб.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 7

Предохранители и реле Hyundai Accent, электрические схемы Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 6

F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.

Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 5

Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах. F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 4

F10 10А — ближний свет в правой фаре. Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе сразу.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 3

Также проверьте подрулевой переключатель, наличие контактов в его разъёме. Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.

F11 10А — левая фара, дальний свет, лампа включения дальнего на панели приборов. F12 10А — правая фара, дальний свет.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 2

Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку. F13 30 А — задние электрические стеклоподьемники. F14 30 А — передние электрические стеклоподьемники. F15 10 А — ABS. F16 15 А — Подогрев передних сидений. Если перестали нагреваться передние сиденья при включении их подогрева, проверьте разъёмы под сиденьями и конаткты в них.

Рено Симбол — электрооборудование

Прозвоните их на наличие напряжения 12 В и подайте напряжение для проверки исправности нагревательных элементов. Если элементы не греют, разберите сиденье и осмотрите их. Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям.

Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 1

Реле привода люка расположено в верхней консоли. Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле в зависимости от оборудования.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem 12

Перечень предохранителей находится на обратной стороне крышки блока. В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя. Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя.

bloki predohranitelej reno simbol i rele s opisaniem elementov i ih shem

Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь.

Предохранители и реле под капотом Рено Симбол

Монтажный блок в моторном отсеке Renault Symbul, Renault Clio Sedan, Renault Thalia, Nissan Platina расположен с левой стороны возле стойки и АКБ.

Схема блока предохранителей и реле под капотом Рено Симбол

Описание

Номер	Сила така, А	Цвет	Назначение предохранителя/реле
1	50	Красный	Электровентилятор системы охлаждения двигателя
2	60	Синий	Цепь «плюс» в салоне
3	60	Синий	Цепь «плюс» в салоне
4		Красный	Реле малой скорости электровентилятора системы охлаждения двигателя
5		Красный	Реле топливного насоса
6		Красный	Не используется
7		Красный	Реле блокировки впрыска
8		Желтый	Реле стартера

Рено клио 2 поколения

Расположение блоков и как к ним добраться можете посмотреть в данном видео.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Предохранители и реле под капотом

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

p, blockquote 11,0,0,0,0 —>

F1	(30A) Управление двигателем
F2	(30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
F3	(5A) Система управления двигателем (K4J/K4M/ F4R736)
F4	(5A) Система управления АКПП, секвентальная МКПП (D4F)
F5	(15A) Управление двигателем
F6	(40A) Секвентальная МКПП(D4F)
F7	(50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером)
F8	(60A) Противоугонная система,выключатель освещения, многофункциональный блок управления
F9	(25A) Анти блокировочная система тормозов(ABS) — Bosch8.0
F10	(50A) Антиблокировочная система тормозов(ABS) — Bosch8.0
F11	(60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления
F12	(30A) Электродвигатель вентилятора отопителя(с кондиционером)

Реле

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,1,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1. Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
2. Реле топливного насоса
3. Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
4. Реле электромагнитной муфты компрессора кондиционера
5. Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
6. Реле стартера
7. Реле системы управления двигателем
8. Реле электродвигателя вентилятора отопителя
9. Реле фонарей заднего хода(D4F, секвентальная МКПП)

Предохранители и реле в салоне

На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.

p, blockquote 15,0,0,0,0 —>

Схема блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	(15A) Подушки безопасности, много функциональный блок управления
2	(15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы
3	(15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода
4	(20A) Очистители лобового стекла — 1998/ 2000
5	(10A) Антиблокировочная система тормозов(ABS)
6	(10A) Блок управления кондиционером, много функциональный блок управления
7	(15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла
8	(15A) Звуковой сигнал
9	(10A) Левая фара — ближний свет
10	(10A) Правая фара — ближний свет
11	(10A) Правая фара — дальний свет
12	(10A) Левая фара — дальний свет
13	(20A) Фары – ближний свет (сдвоенные фары)
14	(5A) Лампы системы освещения дневное время — 1998/ 2000
15	Запасной
16	Запасной
17	(10A) Обогреватель зеркал заднего вида на дверях
18	(20A) Противотуманные фары
19	Запасной-1998
20	Запасной
21	(5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления
22	(15A) Указатели поворота/ аварийная сигнализация
23	(15A) Задние противотуманные фонари
24	Запасной
25	Запасной
26	(10A) Подсветка комбинации приборов, передние/ задние габариты (лев.)
27	(10A) Подсветка комбинации приборов, правые задние/ передние габариты
28	(2A) Иммобилайзер
29	(20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона
30	(30A) Обогреватель заднего стекла
31	(20A) Центральный замок
32	(30A) Электропривод стеклоподъемников
33	(20A) Омыватели фар
34	(30A) Отопитель/ кондиционер-1999
35	(20A) Подогреватель сидений
36	(30A) Электропривод стеклоподъемников
37	(20A) Люк
38	Запасной-1998
39	Запасной

Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.

p, blockquote 20,0,0,0,0 —>

Реле

p, blockquote 21,0,0,0,0 —>

Элементы реле будут располагаться отдельным блоком.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Назначение

p, blockquote 25,0,0,0,0 —>

1. Реле габаритов (с системой освещения в дневное время)
2. Реле системы освещения в дневное время
3. Реле противотуманной фары, правое
4. Реле ближнего света фар (с системой освещения в дневное время)
5. Реле насоса омывателя фар 1
6. Реле насоса омывателя фар 2
7. Многофункциональный блок управления
