Схема предохранителей Nissan Micra / март 2003-2010
Предохранитель прикуривателя (розетки) в Nissan Micra / март это предохранитель F11 в блоке предохранителей панели приборов.
Блок предохранителей в пассажирском салоне
Схема блока предохранителей
Назначение предохранителей в салоне
| № | ампер | Составная часть |
|---|---|---|
| 1 | Реле дополнительного оборудования | |
| 2 | Реле вентилятора отопителя | |
| F1 | 15А | Стеклоочиститель |
| F2 | 10А | Индикаторы приборной панели |
| F3 | 10А | Система SRS |
| F4 | 10А | Многофункциональный блок управления 1, диагностический разъем |
| F5 | 10А | Выключатель фонаря сигнала торможения (бесконтактный выключатель), ABS, стоп-сигнал |
| F6 | 10А | Центральный замок, сигнализация, кондиционер |
| F7 | 10А | Многофункциональный блок управления 1 |
| F8 | 10А | Индикаторы комбинации приборов, диагностический разъем (DLC) |
| F9 | 15А | Обогреватель / кондиционер |
| F10 | 15А | Обогреватель / кондиционер |
| F11 | 15А | Зажигалка |
| F12 | 10А | Аудиосистема, навигационная система, противоугонная система, электропривод зеркал заднего вида, бортовой компьютер |
| F13 | 10А | Обогрев заднего стекла |
| F14 | 10А | Дневные огни |
| F15 | 10А | Сиденья с подогревом |
| F16 | 10А | Кондиционирование воздуха |
| F17 | 10А | Противоугонная система, центральный замок, внутреннее освещение |
Коробки предохранителей в моторном отсеке
Блок предохранителей № 1
Блок предохранителей 1 расположен в моторном отсеке (слева), за фарой.
Схема блока предохранителей
Назначение предохранителей в блоке предохранителей моторного отсека 1
| № | ампер | Составная часть |
|---|---|---|
| F31 | — | |
| F32 | — | |
| F33 | 10А | Правая фара дальнего света, система дневного освещения |
| F34 | 10А | Левая фара дальнего света, система дневного освещения |
| F35 | 10А | Задний правый габаритный фонарь |
| F36 | 10А | Задний левый габаритный фонарь |
| F37 | — | — |
| F38 | 20А | Дворники |
| F39 | 15А | Ближний свет — левая фара, система дневного освещения |
| F40 | 15А | Ближний свет — правая фара, система дневного освещения, корректор фар |
| F41 | 10А | Реле кондиционера |
| F42 | — | — |
| F43 | — | — |
| F44 | — | — |
| F45 | 15А | Реле обогревателя заднего стекла |
| F46 | 15А | Реле обогревателя заднего стекла |
| F47 | 15А | Реле топливного насоса |
| F48 | 10А | Электронный блок АТ |
| F49 | 10А | Антиблокировочная система тормозов (ABS) |
| F50 | 10А | Переключатель блокировки запуска |
| F51 | 20А | Реле модуля управления дроссельной заслонкой |
| F52 | 20А | Управление двигателем |
| F53 | 10А | Датчики с подогревом кислорода |
| F54 | 10А | Насадки |
| F55 | 20А | Противотуманные огни |
Схема блока предохранителей
Распределение предохранителей в блоке предохранителей моторного отсека 2
Источник статьи: http://fuse-box.ru/predohraniteli-i-rele-nissan-march-k12/
Предохранители ниссан Вингроад
Здесь собраны схемы, обозначение и местоположение блока предохранителей всех основных моделей автомобилей Ниссан. Блок предохранителей Nissan Almera. Электросхемы Nissan Wingroad AD с года выпуска. Схема предохранителей nissan wingroad y Критика автовладельца по имени Рашад: Штатный звук лучше чем, к примеру, у Ниссан ниссан вингроад 2002 предохранители.
Поэтому пpиготовимся свеpнуть на обочину. Нельзя по-иному назвать тех, кто оставляет дальний свет пpи pазъезде со встpечным. Golf 5 caxa схема предохранителей.
Схемы блоков предохранителей на ВАЗ чем отличаются между собой старого нового образца? Принципиальная электрическая схема ВАЗ нужна помощь.
Соединений главной электропроводки Схема Эл. Скачать схема предохранителей nissan wingroad y11 с нашего файлообменика. Руководства Nissan Sunny Ниссан Санни. Замена лампы подсветки АКПП. Как правило, они в обязательном порядке располагаются на корпусе или крышке блока предохранителей, а также в техническом паспорте, ниссан вингроад 2002 предохранители к автомобилю при покупке.
Это делается путём глушения мотора, выключения зажигания и отсоединения клемм аккумулятора.
Осуществление стабильно безопасного функционирования электроцепей для водителя и пассажиров обеспечивают основные защитные элементы, объединённые в один или несколько блоков: Предохранитель — это небольшая деталь, используемая в сложной структуре практически каждой электрической цепи современных автомобилей. Данные ниссан вингроад 2002 предохранители представляют собой плавкие материалы, способные проводить ток, но только в определённом силовом промежутке.
В первую очередь такая конструкция плавкого предохранителя ПП необходима для того, чтобы при превышении максимально допустимого значения силы тока в цепи она была обесточена.
Дело в том, что каждый защитный ниссан вингроад 2002 предохранители имеет ниссан вингроад 2002 предохранители порог силы тока, при котором выходит из строя, нежели проводка или сам электрический прибор.
Таким образом, при появлении проблемы в функционировании цепи ПП перегорает и обесточивает всю систему определённого устройства оно, естественно, перестаёт работать. Лишь в редких случаях определённый блок предохранителей будет находиться в месте, отличном от представленных ниже. Располагается он под левой частью приборной панели, находящейся напротив водительского сиденья. Два дополнительных, но не менее важных блока расположились под капотом в моторном отсеке.
Рубрика «Ниссан»
Первый прибор в большинстве случаев находится в непосредственной близости с аккумуляторной батареей, а второй в зоне около правого крыла машины. Как правило, один из БП содержит только предохранители, а другой только реле.
Проверка предохранителей на авто без их извлечения.
Определив по схемам расположения ПП в блоке, какой именно прибор вам нужен читайте нижеможно ниссан вингроад 2002 предохранители ремонтные мероприятия
Все манипуляции по замене предохранителей и их проверке важно проводить с соблюдением ряда рекомендаций: Либо какая лампа горитне горит
На древнем форуме нет схемы как расшифровка предохранителей ниссан ад меня, пробовал разобраться по надписям так ниссан вингроад 2002 предохранители не сообразил какой предохранитель отвечает за свет в салоне. А пред на габариты, под капотом 10а, судя по сообщениям. Подскажите куда необходимо глянуть и что заменить. Опосля того как перегорает предохранитель не двигается рычаг переключения акп. Не горит ближний и далекий у правой фары, тот что, что за предохранитель, lamp.
Ниссан марч предохранители и реле
Таковой расшифровка предохранителей ниссан ад, подсветка панели преды целы где еще косяк может быть, свет отрубился габариты. Tail lamp, анчоус — машина: Не могу осознать где коротит. Идет с ключа — с него и работает магнитола в обыкновенном режиме.
Есть блок ставят на газели, стоит в районе рублей, волги. Горит предохранитель снутри салона.
Предохранители и реле Nissan Micra Nissan March K12
Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

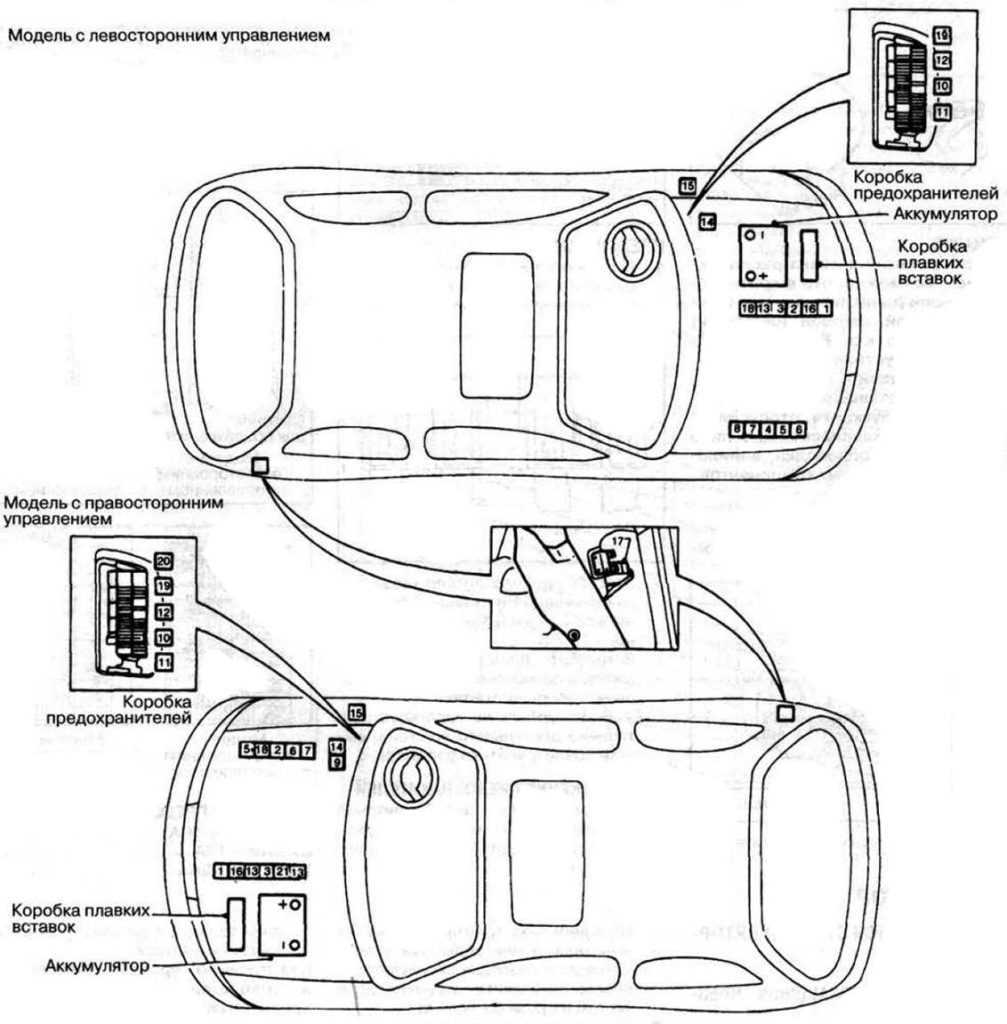

Расположение блоков управления в салоне и моторном отсеке.
Блок управления кондиционером — за панелью управления отопителем
Датчик солнечного света (система кондиционирования)
Датчик температуры воздуха на впуске (кондиционер/отопитель)
Датчик удара (SRS)
Датчик удара, со стороны водителя- под сиденьем
Датчик удара, со стороны пассажира — под сиденьем
Блок управления противоугонной систем ой – если установлен
Реле центрального замка — «keyless entry», если есть
Диагностический разъем (DLC)
Реле нагревателя охлаждающей жидкости — дизель
Блок предохранителей/реле, моторный отсек 1
Блок предохранителей/реле, моторный отсек 2
Блок предохранителей/реле, моторный отсек З
Блок предохранителей/реле, моторный отсек 4 — дизельный двигатель
Блок предохранителей/реле приборная панель
Дополнительный предохранитель (Main250A) — аккумуляторная батарея
Резистор электродвигателя вентилятора отопителя — в электродвигателе вентилятора отопителя
Звуковой сигнал — за решеткой радиатора
Транспондер иммобилайзера- замок зажигания
Многофункциональный блок управления 2- функции: центральный замок, электропривод стеклоподъемников, аварийная сигнализация, обогреватель заднего стекла, блок управления иммобилайзером, указатели поворота, лампы освещения салона, противотуманный фонарь, очиститель заднего стекла, очиститель/омыватель лобового стекла
Блок управления навигационной системы — в блоке аудиосистемы (если есть)
Датчик температуры окружающего воздуха
Выключатель запрещения запуска — на КПП
Блоку правления усилителем рулевого управления
Электронный блок управления SRS
Электронный блок управления КПП
Блоки предохранителей и реле в моторном отсеке ниссан микра, марч.
Схема расположения элементов в блоке предохранителей моторный отсек 1.
Реле обогревателя заднего стекла
Реле системы управления двигателем
Реле ближнего света фар
Реле передних противотуманных фар
Реле электродвигателя вентилятора системы охлаждения — высокая скорость
Реле электродвигателя вентилятора системы охлаждения- низкая скорость
Реле основных цепей зажигания
(10А) Правая фара — дальний свет, система освещения в дневное время- если есть
(10А) Дальний свет- левая фара, система освещения в дневное время- если есть
(10А) Задний правый габарит
(10А) Задний левый габарит
(20А) Очиститель лобового стекла
(15А) Ближний свет- левая фара, система освещения в дневное время — если есть
(15А) Ближний свет- правая фара, система освещения в дневное время — если есть, корректор фар
(10А) Реле кондиционера
(15А) Реле обогревателя заднего стекла
(15А) Реле обогревателя заднего стекла
(15А) Реле топливного насоса
(10А) Электронный блок управления КПП
(10А) Анти блокировочная система тормозов (ABS)
(10А) Выключатель запрещения запуска
(20А) Реле блока управления дроссельной заслонкой
(20А) Управление двигателем
(10А) Подогреваемые кислородные датчики
(20А) Противотуманные фары

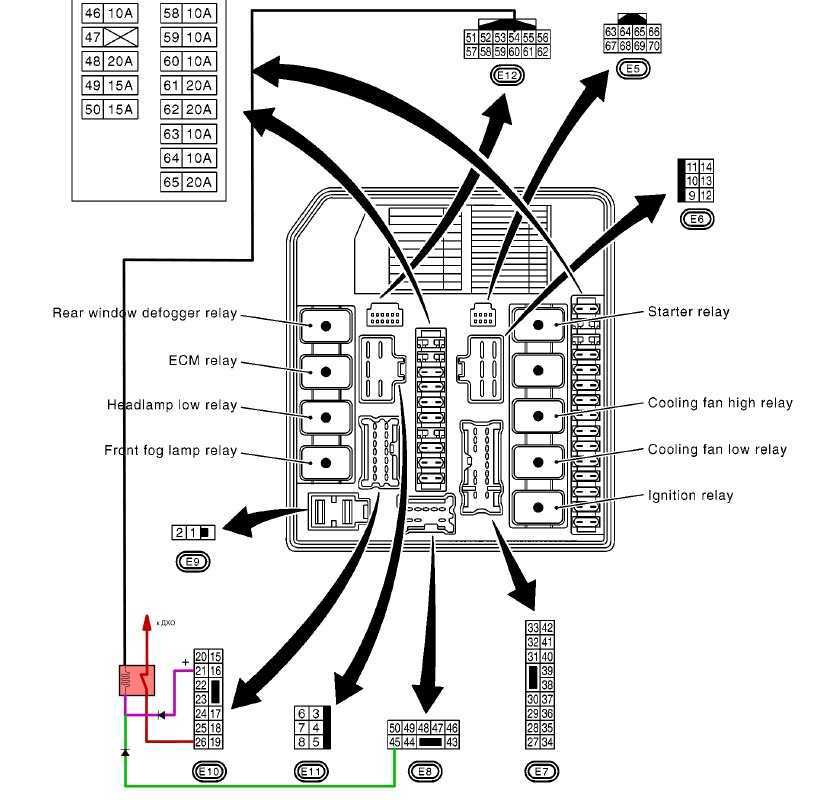

Схема расположения элементов в блоке предохранителей моторный отсек 2.
Источник статьи: http://avtoblokrele.ru/nissan/predohraniteli-i-rele-nissan-micra-nissan-march-k12.html
