Фольксваген транспортер т5

Блоки предохранителей под капотом

Монтажный блок предохранителей

Под капотом с левой стороны рядом с аккумулятором находится блок предохранителей.

Заблокировать фото

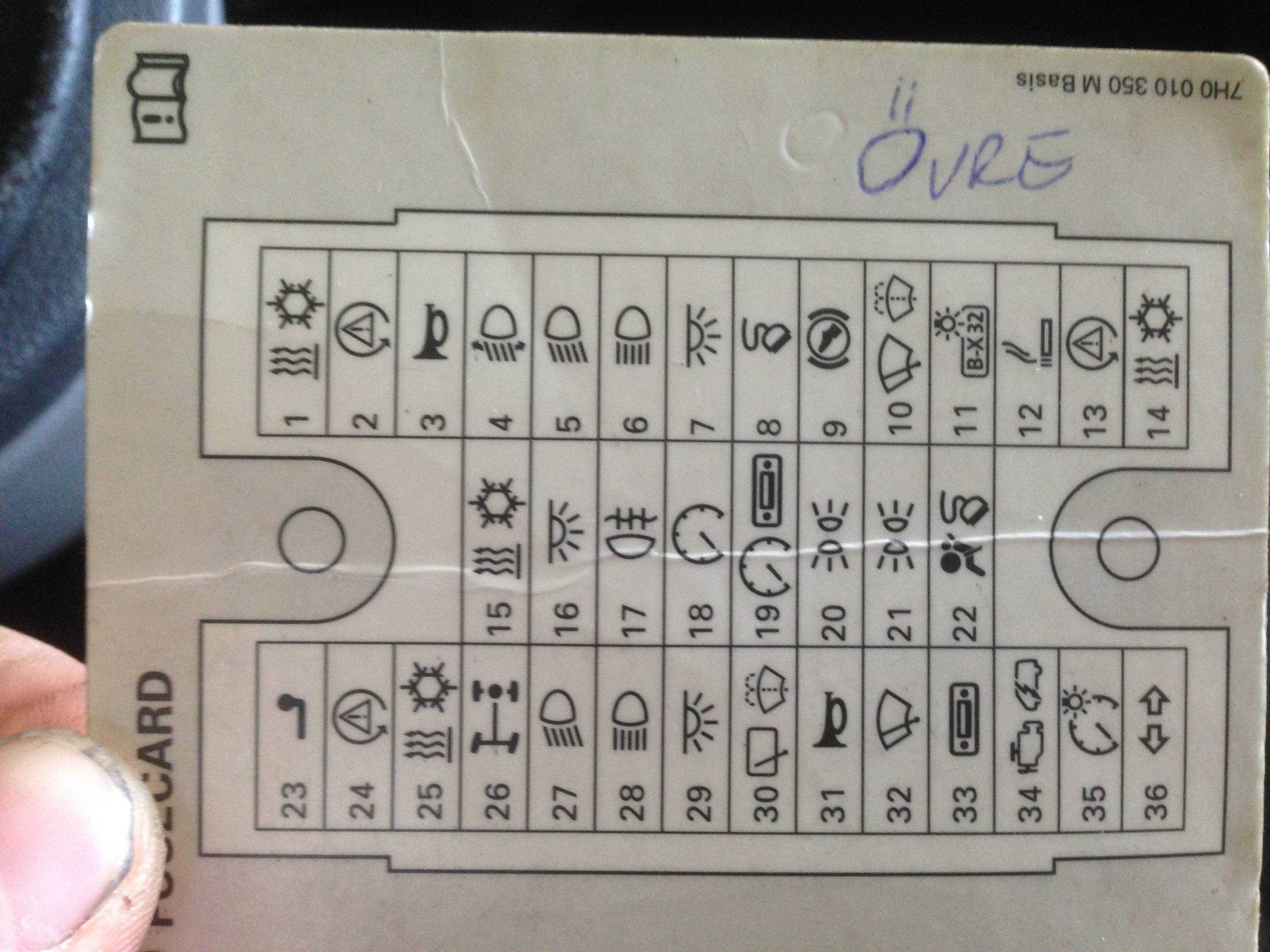

Пример схемы

Общее описание

1	(5A) Двигатель (и) охлаждающего вентилятора (ов
2	(5A) Реле насоса охлаждающей жидкости
3	(15A) Кондиционер (5A) Сопротивление вентиляции картера
4	(30A) Антиблокировочная тормозная система (ABS) или стабилизатор напряжения, стерео, радио
5	(15A) Автоматическая коробка передач
6	(30A) Антиблокировочная тормозная система (ABS)
7	(5A) Блок управления электродвигателем 1 вентилятора охлаждения (7,5 A) Насос омывателя лобового стекла
восемь	(15A) Управление двигателем
девять	(5A) Управление двигателем, реле главной цепи зажигания
10	(5A) Управление двигателем (15A) Клапан заполнения или слива
одиннадцать	(5A) Блок управления усилителем рулевого управления (30A) Выключатель фар и реле фар
12	(5A) Управление двигателем (10A) Регулятор давления топлива
13	(10A) Управление двигателем (10A) Ксенон в левой фаре
14	(5A) Реле управления двигателем или топливный насос
15	(10A) Переключатель фонарей заднего хода
16	(5A) Система управления двигателем или выключатель стоп-сигнала, расходомер воздуха
17	(5A) Антиблокировочная тормозная система (ABS)
18	(5A) Усилитель руля
19	(5A) Выключатель стоп-сигнала (датчик положения педали тормоза), датчик положения педали сцепления
ветры	(5A) Управление двигателем
21 год	(5A) Клапан рециркуляции выхлопных газов
22	(10A) Управление двигателем (форсунки)
23	(25A) Автоматическая коробка передач (10A) Ксеноновая фара правая
24	(5A) Автоматическая коробка передач
25	(25A) Управление двигателем, зажигание
26	(25A) Управление двигателем (5A) Левая фара
27	(5A) Реле насоса охлаждающей жидкости
28 год	(15A) Высокотональный сигнал
29	(10A) Датчик скорости автомобиля (5A) Правая фара
тридцать	(15 / 20A) Реле вспомогательного кондиционера / насоса системы отопления, топливный насос, реле топливного насоса
31 год	(15А) Управление двигателем (лямбда-зонд)
32	(30A) Управление двигателем (зажигание) (5A) Реле топливного насоса
33	(5A) Реле насоса охлаждающей жидкости системы управления двигателем, реле свечей накаливания
34	(10A) Блок управления электродвигателем вентилятора охлаждения (5A) Блок управления бот-сеткой
35 год	(10A) Управление двигателем (15A) Регулятор уровня топлива
36	(25A / 30A) Реле стартера (5A) Интерфейс шины данных

Блок предохранителей высокой мощности

Находится рядом с группой и подключается к АКБ.

Расшифровка

1	(175 / 225A) Генератор
2	(125A) Распределение питания аккумуляторной батареи, дополнительное реле зажигания, блок управления двери водителя, блок управления двери пассажира, обогреватель заднего стекла, реле контакта X, отдельные предохранители
3	(50A / 100A) Система зарядки (с дополнительным аккумулятором), блок управления электроприводом задней левой двери (некоторые модели), блок управления электроприводом задней правой двери (некоторые модели), реле-делитель в системе зарядки (с дополнительным аккумулятором)
4	(125A) Распределение питания аккумуляторной батареи (70A) Положительное соединение в проводке в моторном отсеке
5	(50 А) Распределение питания от аккумуляторной батареи (некоторые модели), отдельные предохранители
6	(60A) Реле свечей накаливания (50A) Двигатель насоса отработанного воздуха
7	(70/80 / 100A) Двигатель охлаждающего вентилятора (ов
восемь	(40/50 / 100A) Двигатель (-и) охлаждающего вентилятора (-ов), отдельные предохранители
девять	(100А) Распределение питания аккумуляторной батареи, выключатель зажигания
10	—

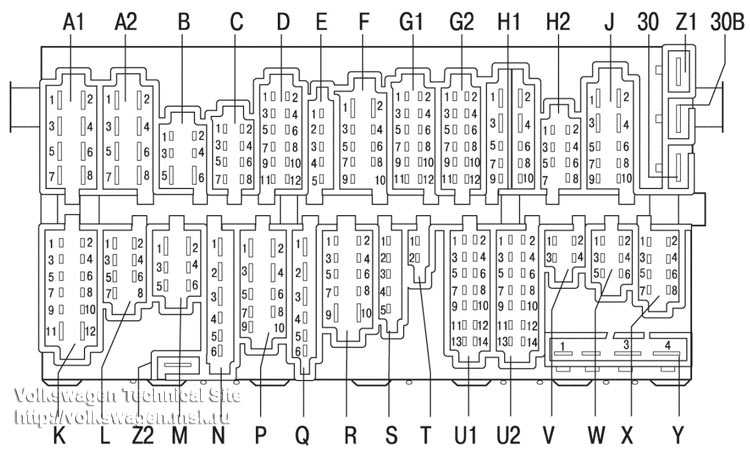

Блок реле

Он также находится рядом с блоком предохранителей.

Опция 1

Деловое свидание, встреча

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	Реле управления АКПП
восемь	Блок управления гидроусилителем руля
девять	Реле насоса охлаждающей жидкости

Вариант 2

Обозначение

1	Электронный блок управления микроклиматом (ручное регулирование температуры)
2	Реле топливного насоса 2
3	Реле насоса выходящего воздуха
4	Реле главных цепей зажигания
5	Реле топливного насоса 1
6	Реле электромагнитной муфты компрессора кондиционера (автоматический контроль температуры)
7	—
восемь	Реле насоса охлаждающей жидкости
девять	Реле стартера — при наличии

На нашем канале мы также подготовили видео об этом материале. Смотрите и подписывайтесь.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Блок главных предохранителей

Он расположен на крышке аккумуляторной батареи. Число входящих в него предохранителей зависит от конкретной комплектации автомобиля. В держателях блока могут быть установлены не более 6 плоских предохранителей и 10 предохранителей ножевого типа. Соединение с положительным выводом осуществлено посредством провода с клеммовым наконечником и винта. Предохранители защищают отдельные цепи бортовой сети от перегрузки непосредственно на выходе батареи.

Описание

1	110A Генератор
2	110 Салон, замок зажигания
3	50A Усилитель рулевого управления
4	50A Реле системы управления двигателем (AXU), насос подачи воздуха на выпуск
5	40A Электродвигатель вентилятора системы охлаждения
6	40A Антиблокировочная система тормозов (ABS)
7	40A Антиблокировочная система тормозов (ABS)
8	30A Электродвигатель вентилятора системы охлаждения
9	Резерв
10	5A Многофункциональный блок управления 1
11	5A Система кондиционирования, блок управления электродвигателем вентилятора системы охлаждения
12	Резерв
13	5A Автоматическая коробка передач
14	Резерв
15	Резерв
16	Резерв

Передняя подвеска

Снятие и установка

1. Болты.
2. Шаровая опора.
3. Пластина с гайками.
4. Треугольный рычаг.
5. Задний сайлент-блок рычага подвески.
6. Крепление стойки стабилизатора.
7. Стойка стабилизатора.
8. Резиновый сайлент-блок.
9. Болт.
10. Резиновая опора.
11. Стабилизатор.
12. Гайка.
13. Хомут.
14. Гаситель колебаний.
15. Болт.
16. Подрамник.
17. Винт с шестигранной головкой M12×1,5×82.
18. Винт с шестигранной головкой M12×1,5×65.
19. Винт с шестигранной головкой M12×1,5×78.
20. Передний сайлент-блок рычага подвески.
21. Шайба.
22. Гайка.
23. Колпачковая гайка.

1. Шаровая опора (2):

• проверить пыльники на предмет повреждений;
• при необходимости заменить шаровую опору;
• пометить монтажное положение;
• при замене треугольного рычага установить в середину продольного отверстия и проверить схождение;

Внимание: Продольные отверстия не предназначены для регулировки развала. 2. Задний сайлент-блок рычага подвески (5):

Задний сайлент-блок рычага подвески (5):

2. Задний сайлент-блок рычага подвески (5):

монтажное положение: одна из рельефных стрелок показывает на углубление в рычаге, дугообразная выемка (A) в сайлент-блоке обращена к середине автомобиля;

запрессовка заднего сайлент-блока в рычаг выполняется согласно рисунку ниже.

3. Крепление стойки стабилизатора (6):

коническая сторона обращена к треугольному рычагу.

4. Резиновый сайлент-блок (8):

перед запрессовкой нанести небольшое количество монтажной пасты (G 052 109 A2).

5. Подрамник (16):

Рулевое управление

• Ремонт втулки рулевой рейки Volkswagen Vento
• Как заменить гидроусилитель руля Фольксваген Венто
• Заменить жидкость гидроусилителя руля Volkswagen Vento
• Замена жидкости гур Фольксваген Венто своими руками
• Установка карданчика рулевого вала Volkswagen Vento своими руками
• Ремонт крестовины рулевого вала Volkswagen Vento своими руками
• Замена масла в гидроусилителе руля Фольксваген Vento
• Замена наконечника рулевой тяги Volkswagen Венто
• Установка подшипника рулевого вала Volkswagen Vento
• Установка пыльника рулевой рейки Фольксваген Vento своими руками
• Установка рулевой рейки Volkswagen Vento своими руками
• Ремонт рулевой тяги Фольксваген Венто
• Ремонт рулевых наконечников Фольксваген Венто
• Снятие руля Фольксваген Vento
• Как заменить рычаги передней подвески Фольксваген Vento своими руками
• Замена сальника рейки Volkswagen Vento своими руками
• Установка шкворня Volkswagen Венто своими руками

Общее расположение блоков управления

Схема

Таблица с описанием элементов

1	Блок управления кондиционером-в панели управления отопителем
2	Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой) – блок вентилятора
3	Усилитель сигнала антенны (аудиосистема) — в антенне аудиосистемы
4	Усилитель сигнала антенны (навигационная система) -в антенне аудиосистемы
5	Боковой датчик удара, со стороны водителя-под передним сиденьем
6	Боковой датчику дара, со стороны пассажира- под передним сиденьем
7	Боковой датчик удара, левый задний (левая шторка безопасности) — багажное отделение, за левой отделочной панелью
8	Боковой датчик удара, правый задний (правая шторка безопасности) –багажное отделение,за правой отделочной панелью
9	Блок управления противоугонной системой -в многофункциональном блоке управления 2
10	Звуковой сигнал противоугонной системы — за накладкой задней левой колесной арки
11	Датчик изменения объема (противоугонная система) — передняя лампа освещения салона
12	Аккумуляторная батарея
13	Блок управления центральным замком — в многофункциональном блоке управления 2
14	Диагностический разъем (DLC)
15	Блок диагностики- в многофункциональном блоке управления 1
16	Блок управления функциями двери, передний левый (центральный замок /зеркало заднего вида на двери/ стеклоподъемник)
17	Блок управления функциями двери, правый передний (центральный замок /зеркало заднего вида на двери/ стеклоподъемник)
18	Блок управления функциями двери, задний левый (центральный замок /стеклоподъемник)
19	Блок управления функциями двери, задний правый (центральный замок /стеклоподъемник)
20	Блок управления электродвигателем вентилятора системы охлаждения — с кондиционером-AXU
21	Блок предохранителей /реле приборная панель 1
22	Блок предохранителей /реле приборная панель 2
23	Блок предохранителей /реле, моторный отсек-над аккумуляторной батареей
24	Дополнительный предохранитель (5A/7,5A/10A) – в задней части блока аудиосистемы /блока управления навигационной системой
25	Резистор электродвигателя вентилятора отопителя (ручное управление температурой) -блок вентилятора
26	Резистор электродвигателя вентилятора отопителя (автоматическое управление температурой) – в блоке управления электродвигателем вентилятора кондиционера /отопителя
27	Блок управления отопителем -в панели управления отопителем – без кондиционера
28	Звуковой сигнал(ы) — за передним бампером
29	Блок управления иммобилайзером – в комбинации приборов
30	Кольцевая антенна иммобилайзера – возле замка зажигания
31	Реле указателей поворотов /аварийной сигнализации- в многофункциональном блоке управления 1
32	Блок управления комбинацией приборов, цифровой многофункциональный дисплей – на комбинации приборов-функции: Иммобилайзер, предупреждающие устройства и индикаторы
33	Зуммер предупреждения об оставленных включенными лампах- в комбинации приборов
34	Многофункциональный блок управления 1 — под блоком предохранителей /реле 2 приборной панели-функции: Система поддержания скорости, электропривод /подогреватель зеркал заднего вида на дверях, пусковое реле (топливная система), обогреватель заднего стекла, звуковой сигнал, указатели поворота аварийная сигнализация, лампы освещения салона, очиститель заднего стекла, фонарь заднего хода (АКПП), омыватели лобового стекла, очистители лобового стекла
35	Многофункциональный блок управления 2-функции: Противоугонная система, центральный замок, электропривод и подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников
36	Антенна навигационной системы-в антенне аудиосистемы
37	Блок управления навигационной системы-в панели управления навигационной системой/радио
38	Датчик температуры наружного воздуха-за передним бампером
39	Блок управления усилителем рулевого управления
40	Датчик дождя — во внутреннем зеркале заднего вида
41	Блок управления подогревом сиденья водителя-под передним сиденьем
42	Блок управления подогревом сиденья пассажира- под передним сиденьем
43	Блок управления системы SRS — за центральной консолью
44	Блок управления люком — за лампой освещения салона
45	Антенна телефона – в антенне аудиосистемы
46	Блок управления интерфейсом телефона – переднее правое пространство
47	Электронный блок управления КПП
48	Датчик скорости автомобиля — кроме 11/02 —> без ABS — КПП

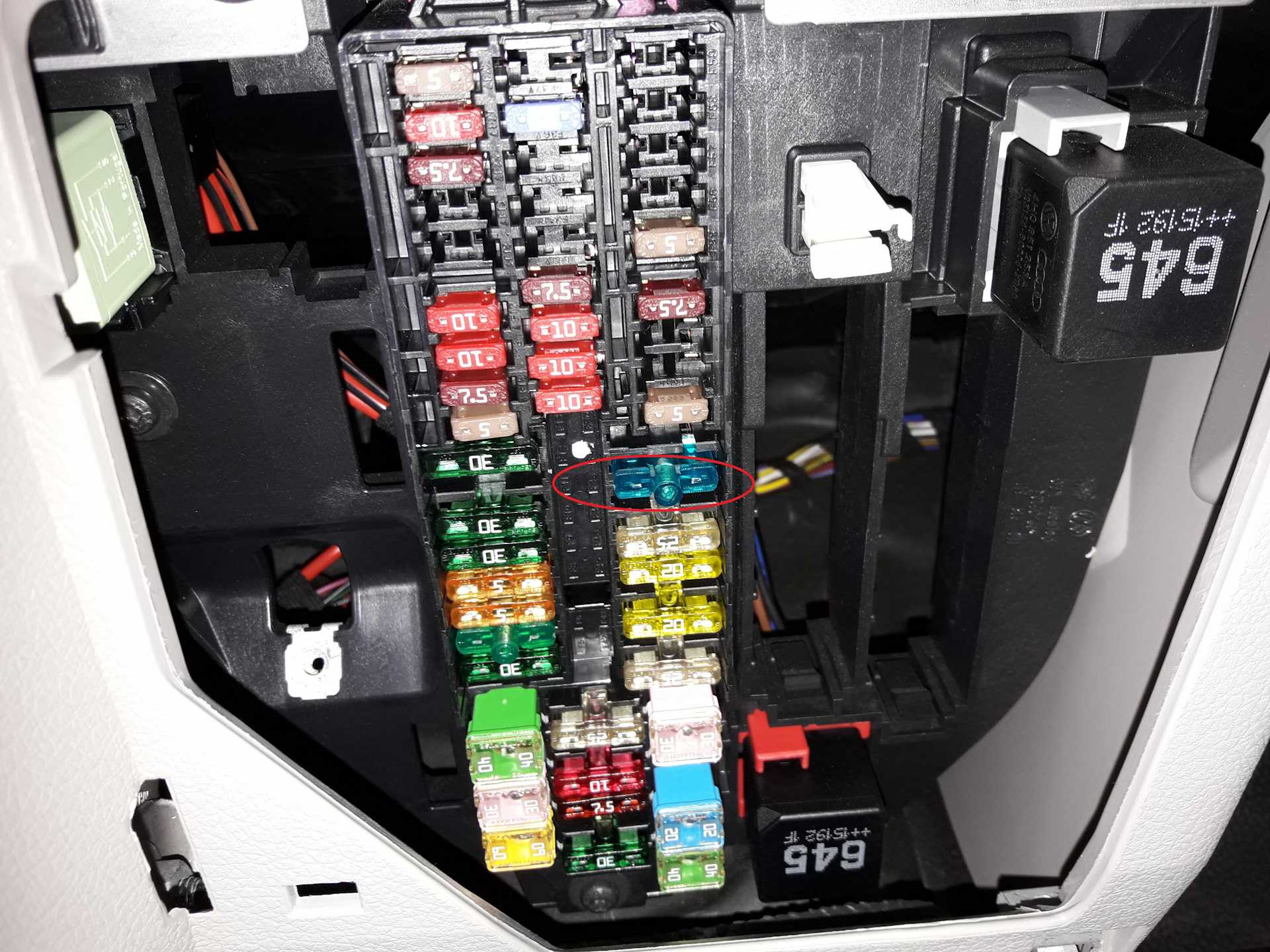

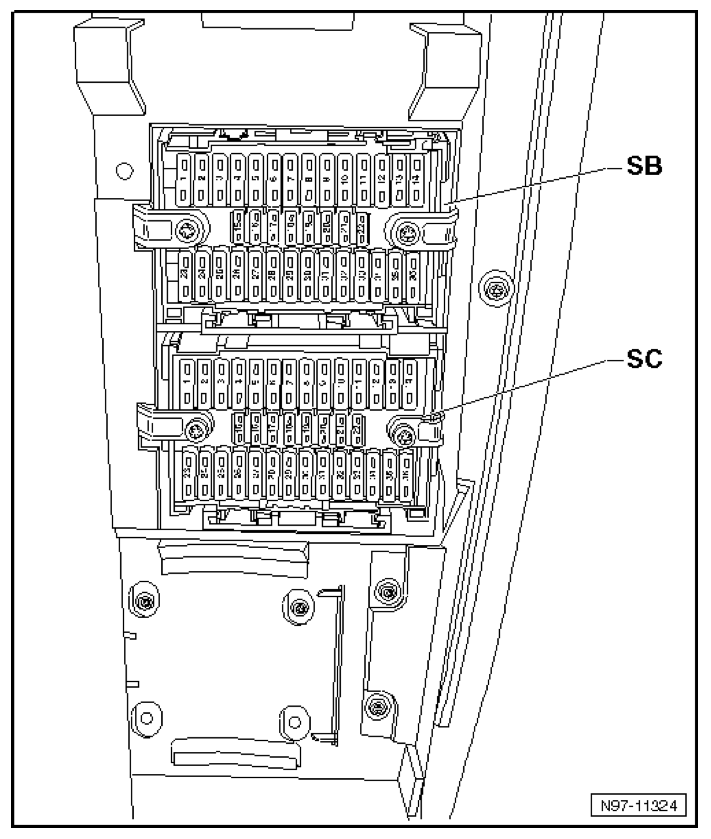

Замена предохранителей в салонном модуле

Для удобства проверки и замены плавких элементов в автомобиле VolksWagen Golf 3 поколения, выпускавшихся с 1991 г. по 1998 г., они размещены в общем блоке. Он находится с водительской стороны внизу панели приборов и закрыт не герметичной крышкой. Для доступа к предохранителям необходимо зажать два фиксатора и снять крышку вниз. После этого рекомендуется отключить плюсовую клемму аккумуляторной батареи.

Проверку целостности предохранителей можно осуществить двумя способами:

• Визуальный осмотр — если плавкий элемент имеет видимые повреждения, ПП вышел из строя.
• Замер мультиметром — прозвон контактов предохранителя покажет его работоспособность.

Вышедший из строя элемент нужно заменить на предохранитель такого же номинала. Несоблюдение этого правила может привести к повреждению защищаемой цепи или стать причиной оплавления проводки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Система пуска

Снятие и установка

1. Отсоединить отрицательную клемму аккумуляторной батареи.

2. Закрепить двигатель в сборе с коробкой передач на специальном приспособлении (10-222 А и 10-222 А/1).

3. Оттянуть черный пластиковый колпачок и разъем соленоида, затем отсоединить провода питания стартера.

4. Ослабить и отсоединить разъем вывода 50 (стрелка на рисунке).

5. Отсоединить провода соленоида вывода 30 (стрелка на рисунке).

6. При установке затянуть гайку моментом 13 Н∙м.

7. Затянуть гайку М8 моментом 10 Н∙м.

8. Крепление стартера (бензиновые двигатели объемом 1.8 л и 2.0 л, дизельные двигатели):

затянуть шестиугольный болт М10×60 моментом 45 Н∙м;

затянуть болт М10×140 моментом 60 Н∙м;

Система отопления и вентиляции

Снятие и установка

1. Левая наладка воздуховода обдува ветрового стекла.
2. Соединительная планка.
3. Правая накладка воздуховода обдува ветрового стекла.
4. Воздухозаборник.
5. Правое боковое сопло обдува ветрового стекла.
6. Правое сопло вентиляции.
7. Центральное сопло вентиляции.
8. Крышка.
9. Шестигранная гайка.
10. Модуль управления отопителем.
11. Вентилятор подачи воздуха.
12. Облицовка панели управления отопителя.
13. Винт.
14. Сопло вентиляции ног.
15. Правый соединительный модуль.
16. Винт.
17. Винт.
18. Правый задний воздуховод.
19. Левый задний воздуховод.
20. Левый соединительный модуль.
21. Защелка.
22. Кабеля управления.
23. Рычаг управления отопителем.
24. Отопитель.
25. Теплообменник.
26. Правое сопло вентиляции.
27. Левое сопло обдува ветрового стекла.
28. Приборная панель.

1. Модуль управления отопителем (10):

• снять облицовочную панель (3);
• отвинтить винты (2);
• отсоединить кабеля и снять модуль управления отопителем;
• для установки подсоединить кабеля управления и установить в обратной последовательности.

2. Снятие вентилятор подачи воздуха (11):

• отсоединить разъем (1);
• ослабить фиксатор (3) и повернуть вентилятор (2) в направлении стрелки и снять.

3. Сопло вентиляции:

• снять выключатель света;
• снять решетку, используя щипцы;
• снять корпус сопла вентиляции.

4. Накладка воздуховода обдува ветрового стекла:

1. Правая накладка воздуховода обдува ветрового стекла.
2. Адаптер.
3. Пластиковый винт.
4. Крепеж.
5. Разъем.

5. Пылевой фильтр (модели с идентификационным номером до 1Н-Р-990 000):

1. Фильтрующий элемент.
2. Пластиковая гайка.
3. Корпус фильтра.
4. Прокладка.

Схема расположения реле и предохранителей Фольксваген Гольф 3, Венто (1H)

Информация применима для автомобилей: Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998 Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Схема расположения предохранителей и реле в БРП Golf 3, Vento и их назначение.

Схема расположения предохранителей и реле в БРП:

01 — 10А — Ближний свет левой фары 02 — 10А — Ближний свет правой фары 03 — 10А — Лампы освещения номерного знака 04 — 15А — Стеклоочиститель и омыватель заднего стекла 05 — 15А — Стеклоочиститель и омыватель лобового стекла 06 — 20А — Нагреватель отопителя 07 — 10А — Правые габаритные огни и задний фонарь 08 — 10А — Левые габаритные огни и задний фонарь 09 — 20А — Подогрев заднего стекла 10 — 15А — Противотуманные фары 11 — 10А — Дальний свет левой фары 12 — 10А — Дальний свет правой фары 13 — 10А — Бибикалка 14 — 10А — Фонраи света заднего хода, подогрев форсунок омывателя 15 — 10А — Клапан отсечки топлива, датчик привода спидометра 16 — 15А — Приборная панель 17 — 10А — Указатели поворотов и аварийка 18 — 20А — Топливный насос и обогрев лямбда-зонда 19 — 20А — Вентилятор радиатора и кондиционера 20 — 10А — Стоп-сигналы 21 — 15А — Освещение салона, электронные часы, МФА, подсвтека багажника 22 — 10А — Магнитолла, прикуриватель

От себя: Мне кажется, что предохранитель прикруивателя объединен с освещением салона и МФА.

Номер в БРП — Номер на корпусе — Назначение

01 — 13 — Реле компрессора кондиционера 02 — 72 — реле заднего дворника и омывателя 03 — 30, 32 — Реле системы впрыска и зажигания 04 — 18 — реле снятия нагрузки контакта Х выключателя зажигания 05 — не используется 06 — 21 и 22 — Реле-прерыватели указателей поворота и аварийки, а также прицепа (№22) 07 — 33 — Реле электромотора омывателя фар 08 — 19 и 99 — Реле ворников и омывателя лобового стекла 09 — 4 и 29 — Реле сигнализации непристегнутых ремней безопасности 10 — 15 — Проволочная перемычка дял ПТФ 11 — 53 — Реле звукового сигнала (для однотонального сигнала — перемычка) 12 — 67, 80, 167 — Реле топливного насоса или предпускового обогревателя (дизель) 13 — 53 — Реле предпускового подогрева (22) или реле блокировки стартера 14 — 79 — реле ABS 15 — 79 — реле гидравлического насоса ABS 16 — 79 — реле ABS 17 — Предохранители клапанов и насоса ABS 18 — Предохранители электрорегулировки сидений и кондиционера 19 — Не используется 20 — Реле стартера и фонраей заднего хода 21 — Реле спирали обогрева лямбда-зонда 22 — Не используется 23 — Не используется 24 — Не используется

Схема и распиновка тыльной стороны блока реле и предохранителей

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Источник статьи: http://vwts.ru/articles/electro/vw-golf-3-shema-raspolozheniya-rele-i-predohraniteley.html

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник статьи: http://krutilvertel.com/volkswagen-vento-1991-glava20-jelektroshemy

Предохранители на Volkswagen Golf 3: где находятся, замена

Схема расположения предохранителей и реле в салоне фольксваген Golf 3.

Рассмотрены автомобили 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 года выпуска.

1	Реле кондиционера
2	Реле очистителя/омывателя заднего стекла
3	Реле электронного блока управления двигателем
4	Реле основных цепей зажигания
5
6	Реле — прерыватель указателей поворота
7	Блок управления омывателями фар
8	Реле прерывистого режима работы очистителя/омывателя лобового стекла
9	Реле индикатора не пристегнутых ремней безопасностями 1995 г.
10	Реле противотуманных фар
11	Реле звукового сигнала
12	Реле топливного насоса
13	Реле подогревателя впускного коллектора
14
15	Реле насоса АВS
16	Реле фонарей заднего хода (Ecomatic)
17	Реле дальнего света фар (Ecomatic)
18	Реле ближнего света фар (Ecomatic)
19	Предохранитель (30А — кондиционер, Climatronic 2,0/2,8(1993)
20	Реле выключателя запрещения запуска
21	Реле кислородного датчика
22	Реле индикатора не пристегнутых ремней безопасности (1995)
23	Реле вакуумного насоса (Ecomatic)
24	Термопредохранитель (20А) – Электропривод стеклоподъемников
F1	(10А) Левая фара — ближний свет, электродвигатели корректора фар
F2	(10А) Ближний свет — правая фара
F3	(10А) Лампы подсветки номерного знака
F4	(15А) Очиститель и омыватель стекла задней двери
F5	(15А) Очистители, омыватели, омыватели фар
F6	(20А) Вентилятор отопителя
F7	(10А) Передние и задние габариты — правые
F8	(10А) Передние и задние габариты — левые
F9	(20А) Обогреватель заднего стекла
F10	(15А) Противотуманные фары
F11	(10А) Дальний свет- левая фара
F12	(10А) Дальний свет — правая фара
F13	(10А) Звуковые сигналы
F14	(10А) Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников
F15	(10А)Спидометр, подогреватель впускного коллектора
F16	(15А) Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic
F17	(10А) Лампы аварийной сигнализации, указатели поворота
F18	(20А) Топливный насос, подогреваемый кислородный датчик
F19	(30А) Вентилятор радиатора, реле кондиционера
F20	(10А) Стоп-сигналы
F21	(15А) Дампы освещения салона, лампа освещения багажника, центральный замок, люк
F22	None Метки: Блок предохранителей Volkswagen

Защита электрических элементов бортовой сети от повреждения или оплавления проводки на автомобиле Фольксваген Гольф 3 поколения, организована с помощью реле и плавких предохранителей (ПП).

Бензиновые двигатели

Снятие и установка

1. Крышка.
2. Датчик давления масла.
3. Болт.
4. Трубка маслоизмерительного щупа.
5. Направляющая.
6. Маслоизмерительный щуп.
7. Датчик давления масла (F1).
8. Шестерня распределительного вала.
9. Масляный фильтр.
10. Шестерня цепи.
11. Натяжитель.
12. Болт.
13. Зубчатый ремень
14. Верхняя крышка ремня.
15. Нижняя крышка ремня.
16. Болт.
17. Шестигранный болт.
18. Шкив ремня.
19. Шестерня зубчатого ремня коленчатого вала.
20. Сальник.
21. Фланец.
22. Прокладка.
23. Втулка.
24. Цепь.
25. Масляный насос.
26. Крышка масляного насоса с перепускным клапаном.
27. Уплотнительное кольцо.
28. Сливная пробка.
29. Поддон картера.
30. Болт.
31. Прокладка.
32. Кронштейн.
33. Уплотнительное кольцо.
34. Маслоотделитель.
35. К крышке головки блока цилиндров.
36. К воздушному фильтру.

1. Крышка (1):

заменить уплотнение при повреждении.

2. Датчик давления масла (2):

• 0.3 бар или 0.25 бар;
• 0.3 бар: коричневый;
• 0.25 бар: синий;
• провод питания: синий/черный.

3. Болт (3):

момент затяжки: 10 Н∙м.

4. Маслоизмерительный щуп (6):

• уровень масла не должен быть выше метки MAX;
• отрезок над заштрихованным полем до отметки max: моторное масло не доливать;
• разграфленное поле: моторное масло может быть долито;
• отрезок от отметки min до заштрихованного поля: долить моторное масло.

5. Датчик давления масла (F1):

• 1.4 бар или 0.9 бар;
• 1.4 бар: черный;
• 0.9 бар: серый;
• провод питания: желтый.

6. Масляный фильтр (9):

• снимать при помощи натяжной ленты;
• затягивать от руки.

7. Натяжитель (11):

только двигатели с обозначением: AEA, AEE, AEX, APQ.

Двигатель и коробка передач в сборе

Снятие

1. Двигатель снимается вместе с коробкой передач вперед.

2. Отсоединить провод массы от батареи при выключенном зажигании.

3. После установки двигателя необходимо снова установить все кабельные стяжки, снимаемые или срезаемые при демонтаже.

4. Слить охлаждающую жидкость.

5. Снять рамку радиатора с навесными деталями.

6. Автомобили с климатической установкой:

• открутить расширительный бачок гидросистемы рулевого управления и положить его в сторону;
• снять крыльчатый насос усилителя руля с кронштейном и отложить его в сторону; шланги не отсоединять.

7. Механическая КП: вывести тягу сцепления или снять рабочий цилиндр гидравлического сцепления (в зависимости от типа сцепления).

8. Закрепить приспособление для подвешивания (2024 A), как указано ниже, и слегка приподнять сервисным краном:

• со стороны ременных шкивов: 2-е отверстие перфорированной шины в позиции (1);
• со стороны маховика: 2-е отверстие перфорированной шины в позиции (7).

Внимание: На крюках и фиксаторах использовать фиксирующие штифты. Примечание: Отверстия балки, помеченные цифрами 1 – 4, должны находиться со стороны шкива ременной передачи. Нумерация отверстий на балке идет от крюка

Нумерация отверстий на балке идет от крюка

Примечание: Отверстия балки, помеченные цифрами 1 – 4, должны находиться со стороны шкива ременной передачи. Нумерация отверстий на балке идет от крюка.

9. Автомобили с автоматической коробкой передач и полным приводом:

• снять поликлиновой ремень;
• снять ременной шкив / виброгаситель коленвала и ременной шкив насоса ОЖ;
• закрепить приспособление для подвешивания (2024 A), как указано ниже, и слегка приподнять сервисным краном: со стороны ременных шкивов: 4-е отверстие перфорированной шины в позиции (1); со стороны маховика: 2-е отверстие перфорированной шины в позиции (6).

Блок в салоне

Он находится в нижней части приборной панели со стороны водителя, за защитной крышкой. Для её снятия нажмите на кнопки — фиксаторы.

Сам блок выглядит примерно так:

Схема расположения предохранителей в салоне Volkswagen Vento

Расшифровка предохранителей Volkswagen Vento

1	10А Левая фара — ближний свет, электродвигатели корректора фар
2	10А Ближний свет — правая фара
3	10А Лампы подсветки номерного знака
4	15А Очиститель и омыватель стекла задней двери
5	15А Очистители, омыватели, омыватели фар
6	20А Вентилятор отопителя
7	10А Передние и задние габариты — правые
8	10А Передние и задние габариты — левые
9	20А Обогреватель заднего стекла
10	15А Противотуманные фары
11	10А Дальний свет- левая фара
12	10А Дальний свет — правая фара
13	10А Звуковые сигналы
14	10А Фонари заднего хода, подогреватели форсунок омывателя, центральный замок, электропривод зеркала заднего вида на двери ,подогреватель сидений, система поддержания скорости, электропривод стеклоподъемников
15	10А Спидометр, подогреватель впускного коллектора
16	15А Подсветка комбинации приборов, индикатор ABS, индикатор SRS, люк, система отопителя Thermotronic
17	10А Лампы аварийной сигнализации, указатели поворота
18	20А Топливный насос, подогреваемый кислородный датчик
19	30А Вентилятор радиатора, реле кондиционера
20	10А Стоп-сигналы
21	15А Дампы освещения салона, лампа освещения багажника, центральный замок, люк
22	10А Радио, предохранитель

За прикуриватель отвечает предохранитель номер 22 на 10А.

Назначение реле Volkswagen Vento

1	Реле кондиционера
2	Реле очистителя/ омывателя заднего стекла
3	Реле электронного блока управления двигателем
4	Реле основных цепей зажигания
5	—
6	Реле — прерыватель указателей поворота
7	Блок управления омывателями фар
8	Реле прерывистого режима работы очистителя/ омывателя лобового стекла
9	Реле индикатора не пристегнутых ремней безопасностями 1995 г.
10	Реле противотуманных фар
11	Реле звукового сигнала
12	Реле топливного насоса
13	Реле подогревателя впускного коллектора
14	—
15	Реле насоса АВS
16	Реле фонарей заднего хода (Ecomatic)
17	Реле дальнего света фар (Ecomatic)
18	Реле ближнего света фар (Ecomatic)
19	Предохранитель 30А — кондиционер, Climatronic 2,0/2,8 (1993)
20	Реле выключателя запрещения запуска
21	Реле кислородного датчика
22	Реле индикатора не пристегнутых ремней безопасности (1995)
23	Реле вакуумного насоса (Ecomatic)
24	Термопредохранитель (20А) – Электропривод стеклоподъемников
