«Ловим проблему на звук и запах»
Редко когда стартер ломается сразу – он продолжает работать до последнего
Здесь важно чувствовать, как он работает. Если вы слышите, что ему тяжело прокрутить двигатель (будто он прожевывает что-то внутри себя), причина может быть во втулках
Из-за этого вал криво стоит относительно оси и стартеру нужно больше усилий для запуска.
Изношенная и новая втулки стартера
Если во время запуска автомобиля слышен характерный запах гари, стоит бить тревогу. Это может быть подгорание обмотки. После разборки можно обнаружить на обмотке выгоревший слой лака. Вовремя обнаружив проблему, есть шанс доехать до места ремонта без эвакуатора.
Ремонт стартера Альмера N16
Стартер Almera N16 – это запускающий механизм, позволяющий прокрутить даже холодный мотор. Поскольку устройству требуется значительное усилие, аккумуляторная батарея должна давать хороший заряд. Водители отмечают ситуации, когда запускающий механизм нужно обслужить. На это может указывать характерный скрежет при пуске ДВС.
Прежде чем браться за ремонтные работы, нужно понять, где находится устройство. Если смотреть снизу, из ямы, и просунуть голову между коробкой передач, приводом и рычагом, то запускающий механизм можно увидеть левее масляного фильтра.
Снимаем стартер
Для снятия стартера автомобиль Ниссан Альмера Н16 выставляется над смотровой ямой. Так будет проще добраться до устройства. Оно фиксируется на посадочном месте двумя болтами (сверху и снизу). Верхний болт можно скрутить «14-й» головкой. Из-за труднодоступности узла с креплением придется повозиться.
Дальнейшие манипуляции проводятся уже под автомобилем. Если защита картера снята, то взгляду откроется примерно такая картина, как на фото. Открутить нужно отрицательную клемму, нижний болт. Корпус запускающего механизма (задняя его часть) подается вверх, устройство снимается с посадочного места.
Разбираем и обслуживаем стартер
Разбор устройства, отвечающего за пуск двигателя на Ниссан Альмера Н16, начинается с откручивания двух винтов на «10» и клеммы. Конструкция разделится на две части. С правой стороны находится защитная крышка, ее нужно поддеть и снять. В дальнейшем порядок действий выглядит так:
- Корпус электродвигателя стягивается.
- Проверяется щеточный узел. Чтобы добраться до него, откручиваются два винта. В зависимости от длины щеток принимается решение о замене или чистке.
- Из второй половины извлекаются главная шестерня и три ведомых шестеренки.
- Под деталями находится прокладка, ее нужно сохранить.
- Бендикс вместе с валом, а также соленоид вытаскиваются. Бендикс снимается с вала благодаря стягиванию в правую сторону втулки. Стопорное кольцо уходит влево. Его можно подковырнуть отверткой, а при возврате на место зажать пассатижами.
- Извлеченные детали стартера протираются сухой тряпкой. При чистке хорошего эффекта можно добиться, если использовать жидкость для промывки карбюратора.
- Финальный штрих – вращающиеся элементы смазываются литолом, конструкция собирается в обратной последовательности. Главное – вернуть на место снятые детали, в противном случае поломка несобранного должным образом узла может стать еще серьезнее.
Щетки требуют замены, если их длина менее 7 мм. Узнав размер детали, можно определить, следует ли покупать новую, или замену можно пока отложить. Возможно потребуется ремонт отдельных элементов устройства, замена вышедших из строя расходников (тех же щеток, к примеру). Артикул щеток Unipoint SH3301.
Для извлечения предохранителя используется пинцет-съемник, который находится в этом же монтажном блоке

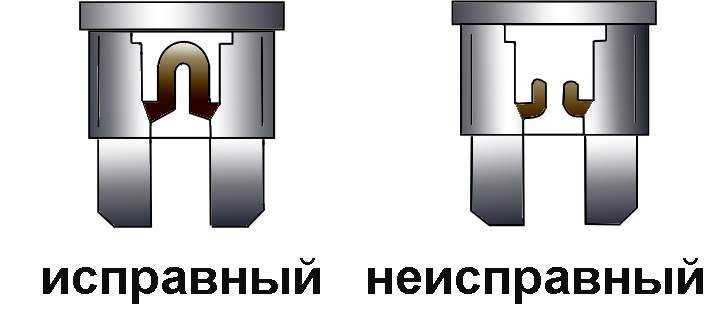

Неисправный предохранитель можно определить по его перегоревшей перемычке
Предохранитель бензонасоса ниссан альмера классик, n16, n15
Маленькие предохранители являются обязательными участниками большой и слаженной работы всего автомобиля. Предохранитель бензонасоса ниссан альмера классик (модели 15-я и 16-я) играет свою роль в токопроводящей сети по запуску бензонасоса. Перегрузки могут способствовать тому, что эти детали будут плавиться и просто разомкнут весь этот круг. Как следствие — автомобиль даже не заведется. Однако для того чтобы заменить подобное устройство, необязательно обращаться в сервис-центр — с такой задачей вполне реально будет справиться и самостоятельно.
Предохранитель бензонасоса ниссан альмера
Такое миниатюрное устройство стандартно представляет собой несколько соединенный между собой пластин. Весь корпус обычно покрыт органически стеклом. Изготовление может идти из разных материалов, но общим является то, что между ними вставлен способно легко расплавиться элемент (последний как раз и входит в состав общего замкнутого электрического контура).
Проверка предохранителя на работоспособность.
Итак, есть подозрение, что ниссан альмера н15 (н16) не заводится из-за перегоревшего предохранителя? Чтобы избавиться от проблемы, нужно знать, где расположены эти детали.
Каждый имеющийся в салоне элемент предохранительной системы обязательно промаркирован. Обычно это буква F — она обозначает показатель отношения самого элемента к цепи, которая будет иметь невысокую мощность (на схемах реле бензонасоса обычно отмечен как F13). В соответствии с этим можно рассчитать и сам подаваемый ток: для этого мощность устройства необходимо поделить на цифру 220 — результатом будет ток с единицей измерения в амперах.
предохранитель на бензонасос ниссан схема
Эти цифры нам пригодятся при подборе новых деталей — здесь ток будет равен 15 ампер. Пригодится еще один совет от экспертов — лучше всего ставить оригинальные запчасти (дешевые китайские могут стать причиной постоянной замены).
Как провести демонтаж предохранителя NissanAlmera N16 автомат?
Подобная деталь на ниссан альмера может быть расположена в самых разных местах — все зависит от того, какой в данном автомобиле тип панели:
- При большой и высокой панели искомый элемент может располагаться в ногах пассажира, сидящего за передним сидением.
- У панели в европейском стиле он может находиться под прибором регулировки печки.
Предохранитель бензонасоса ниссан альмера классик расположен в салонном блоке (только не в основном, а дополнительном). Их в этой марке транспорта может быть целых два:
Предохранитель бензонасоса на ниссан инструкция по демонтажу
- под крышкой, расположенной возле КК-рычага;
- с правой стороны панели.
Демонтаж и последующая установка нового предохранителя проводятся достаточно просто. Для этого нужно пошагово сделать следующее:
На время работ отключается аккумуляторная батарея.
Снимаем слева от педалей обшивку (для этого нужно открутить только одну пластиковую гайку)
Обычно для этого достаточно использование рожкового или торцевого ключа размером на 10.
Далее выкручиваются два винта и снимаем крышку поворотом на 90 градусов.
Блок реле вынимается из ниши (делать это нужно осторожно, так как мешают провода). Вытаскивается реле бензонасоса № 13 (оно синее и расположено рядом с черным).
Вынимается сгоревший элемент, а на его место ставится новый. Сборка будет проводиться в обратной последовательности.
Сборка будет проводиться в обратной последовательности.
А если нужно заменить предохранитель, находящийся уже в монтажном блоке? Для этого проводим такие действия:
- Вытащить из монтажного блока, находящегося справа от предохранителя реле уже от задней ПТФ.
- ПТФ вставляем на место, которое находилось на реле бензонасоса.
- Под винт надевается фишка.
- Все собирается в обратной последовательности.
Основные причины перегорания
Чтобы в будущем не пришлось слишком часто менять таких «защитников», лучше всего знать причины их поломки (иначе новый тоже долго «не проживет»). К наиболее частым можно отнести:
- частый контакт электрической цепи с влагой (и последующее окисление);
- плохой контакт самого элемента защиты с клеммами (бракованный товар);
- сбой или перелом провода (нужно будет перепаивать разорванный участок).
Единственное, от чего хочется предостеречь — это установка самодеятельных элементов вместо нормальных заводских реле (обычно скрепки или проволока). Такие «ноу-хау» способны отрицательно отразиться на работе всей электрической цепи и даже привести к возгоранию бензонасоса.
Предохранители и реле Nissan Almera Classic
Рассмотрены автомобили Nissan Almera Classic (B10) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.
- Где находится блок предохранителей и реле в салоне.

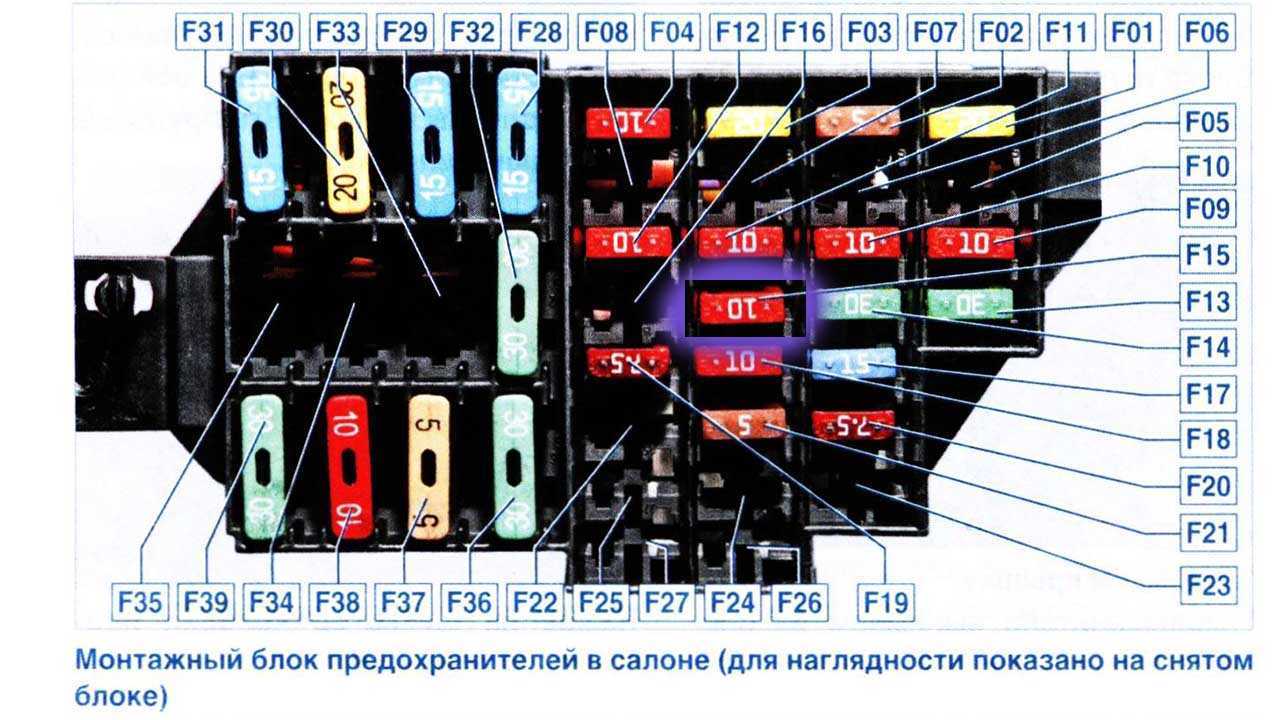

- 1. Монтажный блок расположен под панелью приборов, слева от руля за крышкой, открыть которую можно потянув на себя

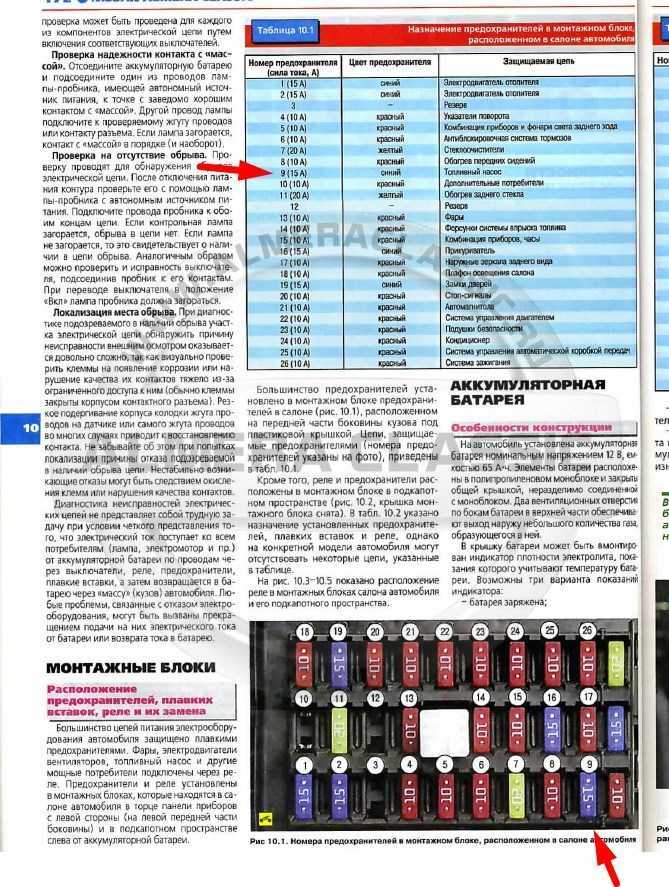

- Схема расположения предохранителей в блоке Nissan Almera Classic.
- Расшифровка предохранителей в монтажном блоке
| Номер предохранителя (сила тока, А) | Цвет предохранителя | Защищаемая цель |
| 1(15 А) | синий | Электродвигатель отопителя |
| 2 (15 А) | синий | Электродвигатель отопителя |
| 3 | — | Резерв |
| 4 (10 А) | красный | Указатели поворота |
| 5 (10 А) | красный | Комбинация приборов и фонари света заднего хода |
| 6 (10 А) | красный | Анти блокировочная система тормозов |
| 7 (20 А) | желтый | Стеклоочистители |
| 8 (10 А) | красный | Обогрев передних сидений |
| 9 (15 А) | синий | Топливный насос |
| 10 (10 А) | красный | Дополнительные потребители |
| 11 (20 А) | желтый | Обогрев заднего стекла |
| 12 | — | Резерв |
| 13 (10 А) | красный | Фары |
| 14 (10 А) | красный | Форсунки системы впрыска топлива |
| 15 (10 А) | красный | Комбинация приборов, часы |
| 16 (15 А) | синий | Прикуриватель |
| 17 (10 А) | красный | Наружные зеркала заднего вида |
| 18 (10 А) | красный | Плафон освещения салона |
| 19 (15 А) | синий | Замки дверей |
| 20 (10 А) | красный | Стоп-сигналы |
| 21 (10 А) | красный | Автомагнитола |
| 22 (10 А) | красный | Система управления двигателем |
| 23 (10 А) | красный | Подушки безопасности |
| 24 (10 А) | красный | Кондиционер |
| 25 (10 А) | красный | Система управления автоматической коробкой передач |
| 26 (10 А) | красный | Система зажигания |
- Расположение реле в монтажном блоке в салоне.
- 1 — реле стеклоподъемников;
- 2 — реле заднего противотуманного фонаря;
- 3 — реле центрального замка
- На обратной стороне монтажного блока салона находятся дополнительные реле
- 1 — реле системы кондиционирования;
- 2 — 1-е реле зажигания;
- 3 — 2-е реле зажигания:
- 4 — реле дополнительного оборудования
- Блок реле и предохранителей под капотом
- Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка передач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня масла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла
- Блок предохранителей в моторном отсеке
- Расшифровка предохранителей под капотом
| Номер предохранителя | Защищаемая цепь | Номинальный ток, А |
| 1 | Резерв | — |
| 2 | Резерв | — |
| 3 | Резерв | — |
| 4 | Звуковой сигнал | 15 |
| 5 | Дроссельная заслонка | 15 |
| 6 | Габаритные огни | 10 |
| 7 | Система управления двигателем | 10 |
| 8 | Резерв | — |
| 9 | Катушки зажигания | 15 |
| 10 | Цепь замка зажигания | 30 |
| 11 | Антиблокировочная система тормозов | 20 |
| 12 | Антиблокировочная система тормозов | 20 |
| 13 | Антиблокировочная система тормозов | 20 |
| 14 | 1-й главный предохранитель | 65 |
| 15 | Резерв | — |
| 16 | Резерв | — |
| 17 | Обогрев ветрового стекла | 15 |
| 18 | Антиблокировочная система тормозов | 5 |
| 19 | Задний противотуманный фонарь | 10 |
| 20 | Комбинация приборов | 20 |
| 21 | Противотуманные фары | 15 |
| 22 | Дальний свет фар | 15 |
| 23 | Ближний свет фар | 15 |
| 24 | Генератор | 100 |
| 25 | 1-й электродвигатель вентилятора радиатора | 30 |
| 26 | 2-й электродвигатель вентилятора радиатора | 30 |
| 27 | Стеклоподъемники | 30 |
| 28 | Резерв | — |
| 29 | 2-й главный предохранитель | 65 |
- Расположение реле в блоке под капотом
- 1 — реле ближнего света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вентилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора
Предохранители и реле под капотом
Блок с предохранителями
Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.
Общая схема
Назначение
- Резерв
- Резерв
- Резерв
- 15А Звуковой сигнал
- 15А Дроссельная заслонка
- 10А Габаритные огни
- 10А Система управления двигателем
- Резерв
- 15А Катушки зажигания
- 30А Цепь замка зажигания
- 20А Антиблокировочная система тормозов
- 20А Антиблокировочная система тормозов
- 20А Антиблокировочная система тормозов
- 65А 1-й главный предохранитель
- Резерв
- Резерв
- 15А Обогрев ветрового стекла
- 5А Антиблокировочная система тормозов
- 10А Задний противотуманный фонарь
- 20А Комбинация приборов
- 15А Противотуманные фары
- 15А Дальний свет фар
- 15А Ближний свет фар
- 100А Генератор
- 30А 1-й электродвигатель вентилятора радиатора
- 30А 2-й электродвигатель вентилятора радиатора
- 30А Стеклоподьемник
- Резерв
- 65А 2-й главный предохранитель

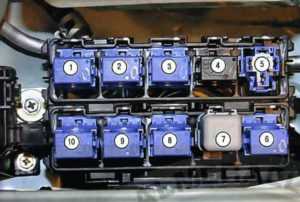

Блок с реле
Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.
Фото – схема
Расшифровка
| 1 | Реле ближнего света фар |
| 2 | Реле противоугонной сигнализации |
| 3 | Реле дальнего света фар |
| 4 | 2-е реле вентилятора радиатора |
| 5 | Диагностический разъем ABS |
| 6 | 1-е реле вентилятора радиатора |
| 7 | Реле звукового сигнала |
| 8 | Реле кондиционера |
| 9 | Реле автоматической коробки передач |
| 10 | 3-е реле вентилятора радиатора |
Основные причины перегорания
Чтобы в будущем не пришлось слишком часто менять таких «защитников», лучше всего знать причины их поломки (иначе новый тоже долго «не проживет»). К наиболее частым можно отнести:
- частый контакт электрической цепи с влагой (и последующее окисление);
- плохой контакт самого элемента защиты с клеммами (бракованный товар);
- сбой или перелом провода (нужно будет перепаивать разорванный участок).
Единственное, от чего хочется предостеречь — это установка самодеятельных элементов вместо нормальных заводских реле (обычно скрепки или проволока). Такие «ноу-хау» способны отрицательно отразиться на работе всей электрической цепи и даже привести к возгоранию бензонасоса.
Предохранители nissan almera n16: общая информация
Такие устройства стоят очень дешево, но именно они и предохраняют от более серьезных поломок остальное дорогостоящее оборудование. Вышедших из строя «защитников» будет легко поменять. Несмотря на легкость этого процесса, нужно придерживаться определенных правил:
Главный параметр, по которому следует ориентироваться при покупке новой детали — сила тока (указана в амперах). Именно на нее рассчитана легкоплавкая вставка, которую имеют все предохранители ниссан альмера
Очень важно установить в цепь именно соответствующий номинал — только в этом случае он сработает.
Если установлен элемент с меньшим метражом, то, конечно, он защитит все остальное оборудование, но вместе с тем, сразу же выйдет из строя. А вот больший номинал не справится с поставленной перед ним задачей — это уже ставит защиту машины под сомнение.
Итак, при любом подозрении на неисправность электросистемы автомобиля, нужно первым делом проверить на работоспособность блок предохранителей ниссан альмера. Однако «вслепую» сделать это правильно не получится — необходимо знать, где расположены эти детали в ниссан альмера и какие предохранители за что отвечают, последовательность их разбора и последующей замены. Каждый из них направлен на потребителя своей мощности.
Замена
Замена реле и предохранителей, пожалуй, самое лёгкое дело в обслуживании автомобиля. Поспорить оно может с заправкой или проверкой уровня масла.
Порядок действий такой:
- Открываем капот.
- Открываем крышку блока реле (держится на трех защелках).
- Находим реле К4. Слева снизу есть большое реле, над ним два поменьше, а справа от них – нужное нам.
- Вытаскиваем его. Чтобы снять реле, нужно отщелкнуть фиксаторы снизу.
- Ставим новое.
Если замена реле не помогла, вероятно всё же, что источник неисправности — сам топливный насос. В этом случае потребуется его снятие. Производится оно через отверстие, расположенное под задним сидением. Процесс снятия несложный
Важно аккуратно отсоединить датчики и разъемы, а также не повредить защелки, на которых крепятся элементы насоса
Реле бензонасоса: устройство и основные неисправности (видео)
Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.
Подробнее о неисправностях
Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:
- Попав в салон, водитель включает зажигание;
- Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
- Топливный насос отключается, о чем свидетельствует щелчок реле;
- Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
- Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.
Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием.
К слову, именно в этом случае можно наблюдать быстрый расход заряда аккумуляторной батареи, так как он тратится на вращения электромотора, встроенного в насос. Если в систему подачи топлива включен стартер, то за счет его работы топливный насос может повышать давление в системе даже в случае неисправности реле.
О последнем можно будет судить по звуку: если после включения зажигания не слышно пары щелчков, реле однозначно нужно демонтировать и осмотреть.
Совершенно новое реле может быстро выйти из строя по ряду причин. Первая, но довольно редкая причина: фабричный брак
. Касается в основном недорогих реле, произведенных в промышленных регионах Азии. Вторая причина: попадание влаги. Контакты даже недавно установленного реле при этом покроются окислом. Третья и довольна частая причина, по которой реле перестает работать: выход из строя конденсаторов. Также нельзя не отметить возможность поломки реле при нарушении целостности бортовой электроцепи или же при коротком замыкании.
Как проверить реле бензонасоса
Сразу отметим, что перебои в работе бензонасоса могут быть связаны не только с выходом реле из строя, но и с проблемами с предохранителем. Последний устанавливается в так называемом блоке предохранителей и маркируется обычно как “Fuel Pump” (топливный насос). Предохранитель с поврежденным контактом нужно заменить новым. Благо, предохранители не стоят больших денег и их можно найти практически во всех магазинах с автомобильными товарами. А вот если проблема может крыться в реле бензонасоса, то его нужно проверить. Вот что надо сделать:
- Снять реле. Пользуясь мультиметром или тест-лампочкой лампочкой на 0,25 и меньше Ампер, проверить, есть ли напряжения на управляющих выводах на колодке реле. Контакт фиксируется параллельно на массу;
- Если, к примеру, лампочка не загорелась, нужно проверить участку цепи от реле вплоть до электронного блока управления, а уже потом судить об исправности реле.
Как показывает практика, проверка контактов и контрольная установка рабочего устройства позволяет понять, находится ли имеющееся реле в рабочем состоянии. Но учтите также и то, что элемент может перестать работать из-за установленного иммобилайзера
или жесигнализации . Данные системы работают на то, чтобы прекратить подачу питания на топливный насос в случае попытки угона авто. Аналогичным образом работает системы, призванные обезопасить автомобиль от возгорания в случае аварии. Правда, они могут сработать даже при наезде на глубокую яму.
Рекомендации по диагностике электрооборудования
Основные причины сбоев в работе электрики автомобиля: нарушения контактов в цепях, окисление клемм на разъёмах, выход из строя реле и перегорание предохранителей, либо плавких вставок. Симптомы нарушений могут быть разные – от коротких замыканий при повреждении изоляции до отключения приборов, узлов (одного или нескольких сразу) и отказа запуска двигателя
Серьёзные неполадки в электроцепи с мощными потребителями могут вызывать возгорание проводки и приводить к пожару, поэтому при обнаружении даже незначительных сбоев важно диагностировать всю электроцепь
Для выявления проблем в цепях используют специальное диагностическое оборудование: вольтметр, тестер, набор соединительных проводов с зажимными клеммами типа «крокодил», либо пробник с индикатором и контрольную лампочку 12 В. Перед проверкой внимательно изучают схему и проводят тест на наличие напряжения, начиная от источника питания до разъёма блока предохранителей, проверив пред этим целостность плавких вставок.
Стоит ли возиться

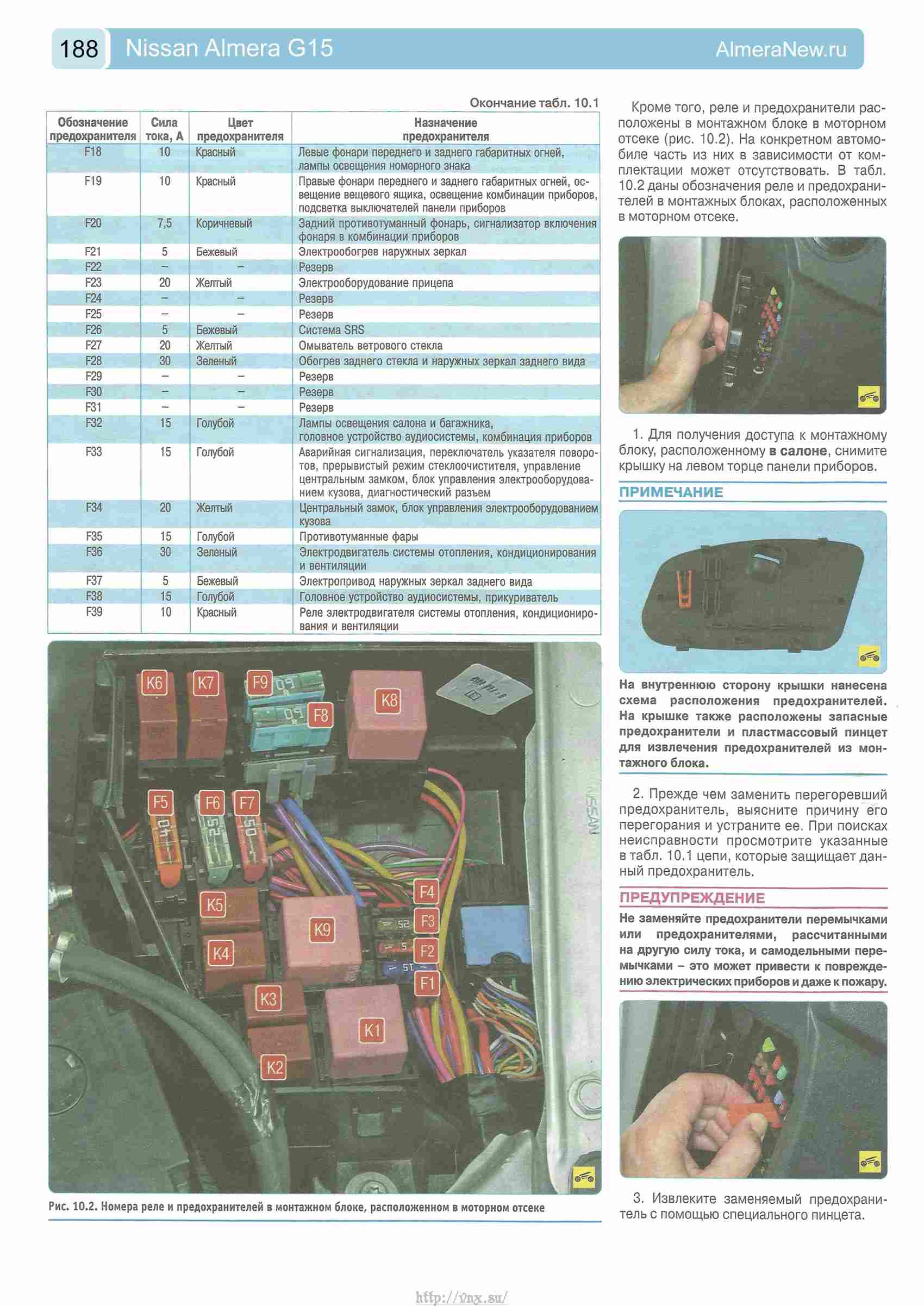

Если не знать, где в g15 находятся предохранители, тогда придется платить сотрудникам СТО за ремонт. А они могут из копеечного ремонта вам сделать дорогостоящий, предъявив сгоревшие детали такого же автомобиля. Которые якобы вам заменили. Я сам работал ремонтником много лет, скажу вам честно, такие фокусы с деталями проделывает каждый второй механик, потому что возиться за копейки никто не любит.

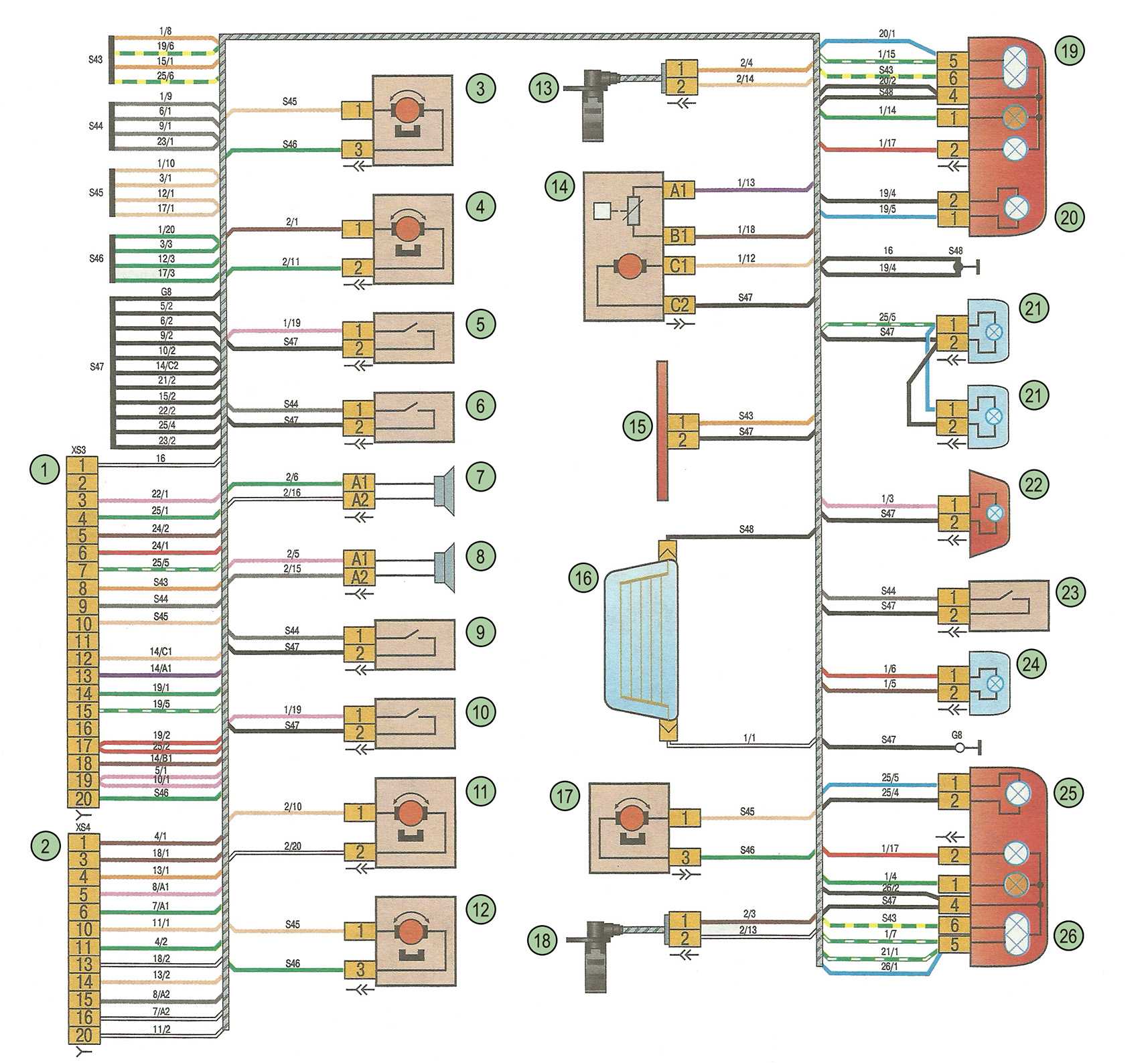

В крайнем случае, обратитесь за помощью к знающему другу, чтобы он помог и подсказал. Электрическая схема g15 найдется в Интернете, что тоже подскажет, что делать. Главное соблюдать правила:
- Не ставить в замен одного реле другое, похожее, подходящее по контактам. Оно может не подходить по свойствам;
- Не ставить предохранитель g15 в салоне значение ниже номинала, он может сгореть быстро, почти сразу, и в блоке под капотом тоже;
- Не ставить предохранитель выше номинала или жучок, может сгореть прибор, который предохранитель должен защитить от повышенного тока, и даже возгореться проводка;
- Если предохранитель сгорел второй раз и быстро, ищите короткое замыкание в цепи, за которую он отвечает;
На этом все, мои читатели, теперь вы знаете где и какой предохранительный блок g15 искать, когда у вас не работает какой-либо электроприбор. Если статья оказалась полезной, подпишитесь на блог и поделитесь ссылкой с друзьями. Удачной замены предохранителя и до новой встречи.
Расположение и электросхема
В автомобиле Ниссан Альмера классик n16 находится несколько блоков предохранителей, отвечающих за функционирование электрического оборудования. Один из них расположен в салоне авто, о другие два — в моторном отсеке. На лицевой стороне БП, находящемся в салоне транспортного средства, установлено несколько плавких предохранителей (далее — ПП) и реле. С другой стороны устройства находится еще три основных реле.
В моторном отсеке находятся два БП. В одном из них расположены реле, а в другом — только плавкие устройства. Ниже представлены схемы всех трех блоков, а также описание предохранителей в них.

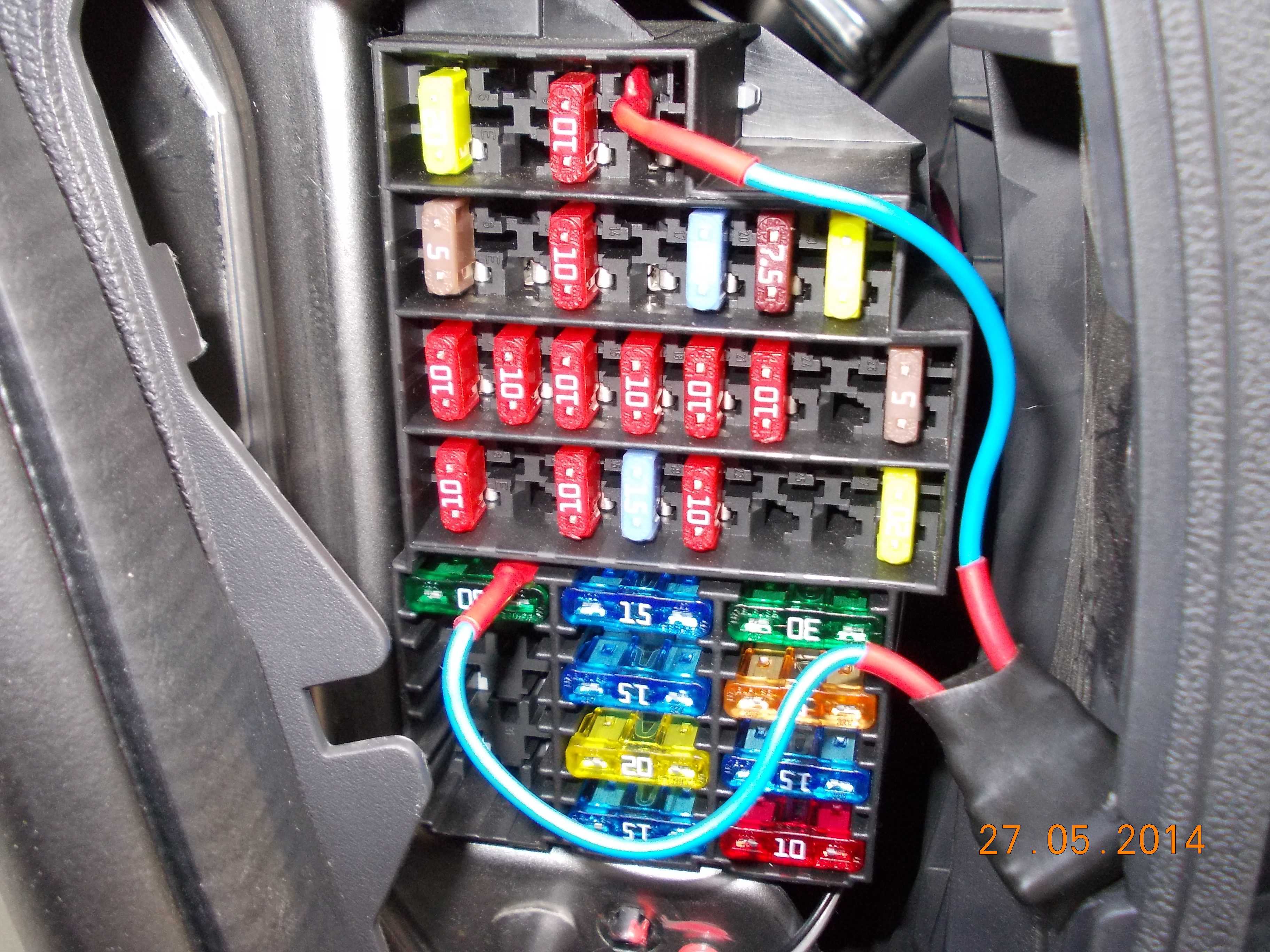

БП в салоне
Схема расположения плавких предохранителей на БП, установленном в салоне автомобиля За что же отвечают эти элементы? Ниже приведена таблица с обозначением каждого ПП.
Таблица обозначения каждой детали блока, расположенного в салоне авто
Также вы могли заметить несколько реле, предназначение которых не описано в таблице. Их следует выделить отдельно, так как реле предназначены для более мощных потребителей напряжения.
| Номер | Предназначение |
| R1 | Этот компонент обеспечивает работоспособность ламп фар головного света, то есть оно отвечает как за ближний, так и за дальний свет. |
| R2 | Второй по номеру компонент обеспечивает функционирование дроссельной заслонки. При его выходе из строя работа авто будет некорректной или невозможной. |
| R3 | Отвечает за функционирование электрических стеклоподъемников. |
| R4 | Обеспечивает работоспособность ламп задних противотуманных огней. |
Что касается устройства под номером 22, отвечающего за работоспособность прикуривателя. В моделях Ниссан Альмера классик n16 выход из строя прикуривателя является часто встречаемой проблемой. Ее даже можно назвать болезнью, поскольку с этой неисправностью сталкиваются многие автомобилисты.
Если вы заметили, что прикуриватель не работает, то для начала проверьте работоспособность предохранителя. Возможно, проблема заключается именно в нем. Однако, многие автовладельцы эксплуатируют свой прикуриватель в качестве источника питания для различных потребителей электроэнергии. В частности, это могут быть видео-регистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.
Разумеется, даже с преобразователем напряжения прикуриватель просто не в состоянии справиться с такой задачей. Так что если из строя вышел именно ПП, то можете считать, что вам повезло. В противном случае вам придется менять прикуриватель, еще хуже, если из-за этого перегорит сам монтажный блок.
Как вы помните, в начале статьи мы упомянули о том, что с обратной стороны БП, который находится в салоне авто, также есть несколько реле. Если блок полностью демонтировать, то реле будут выглядеть примерно так, как показано на фото.
Три реле, расположенные с обратной стороны монтажного БП в салоне авто
| Номер | Предназначение |
| R1 | Обеспечивает функционирование катушки зажигания. При выходе его из строя старт мотора будет невозможен. |
| R2 | Отвечает за работу нагнетателя двигателя. |
| R3 | Это устройство обеспечивает работу дополнительных питателей напряжения, то есть, по сути, всех электроаксессуаров. |
БП в моторном отсеке
Сначала рассмотрим схему и описание БП с плавкими устройствами, который находится в моторном отсеке между аккумулятором и двигателем.
Схема БП, расположенного в подкапотном пространстве, между аккумуляторной батареей и двигателем внутреннего сгорания
Описание компонентов БП, установленного в моторном отсеке, между аккумуляторной батареей и двигателем
Далее будет описана схема монтажного блока с реле, который установлен там же, в моторном отсеке, только слева от двигателя, если стоять лицом к капоту.
Схема реле, установленных в блоке, который находится в подкапотном пространстве, слева от двигателя
| Номер | Предназначение |
| R1 | Отвечает за работу третьего реле вентилятора радиатора охладительной системы. |
| R2 | Без этого элемента будет невозможна работа ламп передних противотуманных фар. |
| R3 | Этот компонент отвечает за функционирование кондиционера. |
| R4 | Реле сигнала рулевого колеса. |
| R5 | Также обеспечивает работоспособность вентилятора радиатора. |
| R6 | Отвечает за функционирование всех фар и света в салоне транспортного средства. |
| R7 | От этого реле зависит работа стартера. |
