Расположение
Транспортные средства иностранного производства в большинстве своем оборудованы многими электроприборами, требующими защиты. Именно для этого используются блоки предохранителей — с целью защиты оборудования от перенапряжения. Автомобили Ауди 80 b3 или б4, как и другие иномарки, снабжены блоком с предохранителями и реле.
Блок можно найти в подкапотном пространстве. После открытия капота вы увидите блок предохранителей (далее — БП), который находится под лобовым стеклом. Он скрыт пластиковой крышкой, предназначенной для защиты от влаги и мусора.
В этом блоке предохранителей находится 31 деталь, защищающая цепи проводки. Также здесь находится четыре запасных компонента. Кроме того, в этом блоке предохранителей вы можете увидеть специальный разъем, который необходим для подключения тестера для диагностики бортового компьютера. Схема предохранителей и таблица их назначений приведена ниже.
Схема БП
Эта схема актуальна для автомобилей Ауди 80 b3 и б4.
Как отмечено выше, в автомобилях Ауди 80 b3 и б4 за сохранность приборов отвечают не только предохранители, но и реле. Эти компоненты отвечают за функционирование электрических стеклоподъемников, электролюка, если таковой имеется (в зависимости от комплектации) и устройства регулирования положений передних сидений. Также здесь находится устройство, отвечающее за функционирование вентилятора радиатора системы охлаждения.
Дополнительные предохранители и реле Ауди A4 (B6)
В зависимости от комплектации поставки автомобиля возможно наличие дополнительных колодок реле Ауди А4 (B6) в месте расположения блока реле №2.
Дополнительная колодка реле Ауди А4 (B6)
| № | Назначение реле и предохранителей |
|---|---|
| 1 | Свободный разъем |
| 2 | Свободный разъем |
| 3 | Свободный разъем |
| 4 | Реле такси |
| A | Свободный разъем |
| B | Опционально: защита от взлома |
| C | Свободный разъем |
| D | Свободный разъем |
| E | Свободный разъем |
| F | Предохранитель для автомобилей специального назначения (10А) |
| G | Предохранитель для вентилятора радиатора V6 (60A) |
| H | Предохранитель управляющего устройства антиблокировочной системы (50А) |

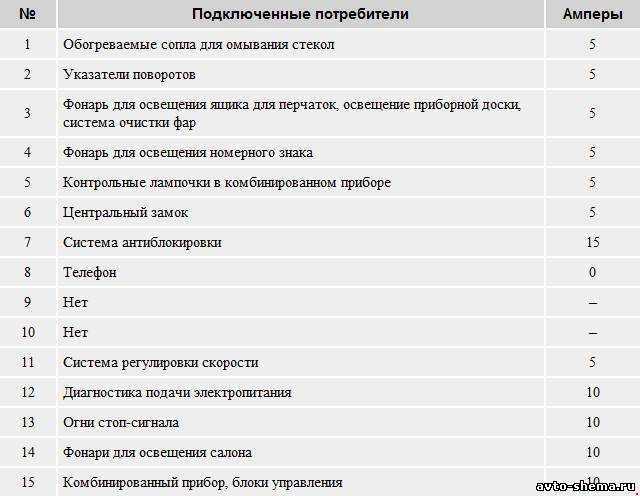

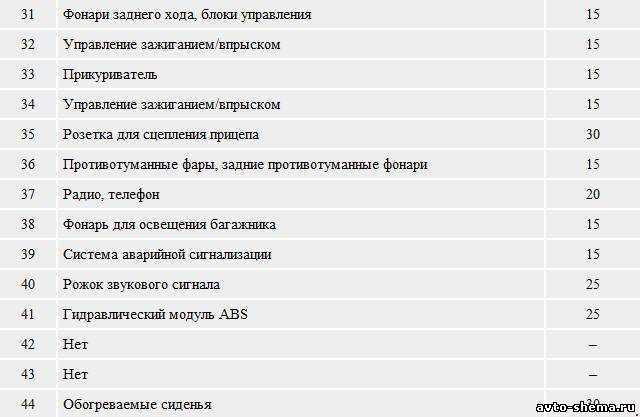

Блок предохранителей №1 Ауди A4 (B5)
Блок предохранителей №1 Ауди A4 B5 Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.
| № | Защищаемая цепь | Ток в А |
| 1 | Обогрев форсунок стеклоомывателя | 5А |
| 2 | Указатели поворотов | 10А |
| 3 | Реле омывателей фар, Освещение: перчаточного ящика, моторного отделения, кондиционера, АКПП, Панели приборов | 5А |
| 4 | Освещение номерного знака | 5А |
| 5 | Панель приборов, Подогрев сидений дисплей АКПП, Переключатель зеркал, Лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни | 10А |
| 6 | Центральный замок, Плафоны для чтения | 5А |
| 7 | Система ABS | 10А |
| 8 | Телефон | 5А |
| 9 | Обогрев зеркал и дверных замков | 10А |
| 10 | Корректор фар, CD – чейнджер | 5А |
| 11 | Круиз-контроль АКПП | 5А |
| 12 | Встроенная диагностика | 10А |
| 13 | Стоп-сигналы | 10А |
| 14 | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке | 10А |
| 15 | Панель приборов АКПП , кондиционер, навигационная система | 10А |
| 16 | Система ABS | 5А |
| 17 | Обогрев дверных замков | 10А |
| 18 | Правый дальний свет | 10А |
| 19 | Левый дальний свет | 10А |
| 20 | Правый ближний свет, электрокорректор фар | 15А |
| 21 | Левый ближний свет, электрокорректор фар | 15А |
| 22 | Правые габаритные огни | 5А |
| 23 | Левые габаритные огни | 5А |
| 24 | Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя | 25А |
| 25 | Вентилятор отопителя, кондиционер | 30А |
| 26 | Обогрев заднего стекла, Обогрев зеркал, Рециркуляция воздуха | 30А |
| 27 | Задний стеклоочиститель | 15А |
| 28 | Топливный насос | 15А |
| 29 | Управление двигателем | 15А |
| 30 | Электропривод люка в крыше | 20А |
| 31 | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем | 15А |
| 32 | Управление двигателем | 20А |
| 33 | Прикуриватель | 15А |
| 34 | Управление двигателем(зажигание/впрыск) | 15А |
| 35 | Электрооборудование прицепа | 30А |
| 36 | Противотуманные фары | 15А |
| 37 | Телефон, Радио | 15А |
| 38 | Освещение багажника/центральный замок | 15А |
| 39 | Аварийное освещение | 15А |
| 40 | Звуковой сигнал | 25А |
| 41 | Система ABS | 25A |
| 42 | Дополнительный воздушный вентилятор | 40А |
| 43 | S-контакт | 5A |
| 44 | Подогрев сидений | 30А |
Как заменить неисправные предохранители на Ауди А4 своими руками
Процедуру поиска и замены вышедших из строя предохранителей можно произвести и своими руками – для обслуживания любого из блоков авто потребуется только наличие 15 минут свободного времени, а также доступ к специализированному съемнику или пассатижей и шлицевой отвертки.
Сама процедура замены предохранителей на Ауди А4 осуществляется по следующему сценарию:
- В первую очередь требуется отключить аккумулятор от сети автомобиля, чтобы не допустить скачков напряжения во время замены предохранителей или плавких вставок. Это обезопасит оборудование транспортного средства от резкого снижения ресурса;
- Далее под капотом по правую сторону от силового агрегата находим блок, внутри которого находятся предохранители моторного отсека. Демонтируется крышка с помощью наконечника шлицевой отвертки;
- Затем проводим визуальный осмотр всех предохранителей и с помощью пассатижей или специализированного съемника демонтируем неисправных. Неисправные предохранители будут иметь следы оплавления на корпусе и полностью деформированную спираль внутри пластика;
- Новые предохранители устанавливаем легким надавливаем на посадочную ячейку в блоке до образования характерного щелчка;
- После успешного обслуживания моторного блока проводим в салон транспортного средства, где повторяем аналогичную процедуру в салонным. Внутри авто блок предохранителей, отвечающих за функции из комплектации, будет находиться по левую сторону от руля, внизу приборной панели.
После замены подключаем АКБ к авто и обязательно тестируем все функции в авто до первого выезда на дорогу.
Audi A4 | Проверка реле включения топливного насоса
Проверка реле включения топливного насоса
Реле включения топливного насоса находится в блоке реле, расположенном в правой задней части моторного отсека Оно используется для управления работой электрического топливного насоса. В частности, реле разрывает цепь питания насоса, если двигатель останавливается при включенном зажигании.
Для включения топливного насоса при остановленном двигателе необходимо снять реле и замкнуть на разъ-еме контакты 30 и 87 коротким проводом диаметром 1,5 мм. В моделях 520i/525i/524td реле топливного насоса имеет коричневый цвет, а в моделях 530i/535i — оранжевый.
Внимание: при проверке реле включения топливного насоса аккумуляторная батарея долж- на быть заряжена. • Проверьте предохранитель N 23
• Проверьте предохранитель N 23.
• Снимите реле.
• Присоедините вольтметр к контактам 30 (*) и 85 (-) на разъеме реле. Напряжение должно составлять около 12В.
• Если это не так. подключите вольтметр к контакту 30 и массе. Если при этом напряжение составляет около 12 В, проверьте по схеме электрооборудования, не оборван ли коричнево-зеленый провод. Если он цел, проверьте красный провод и замените при необходимости.
• Включите зажигание. Присоедините вольтметр к контакту 86 (+) и массе. Показания должны составлять около 12 В В противном случае проверьте по схеме электрооборудования, не оборван ли красно-белый провод и замените его при необходимости.
• Проверьте наличие сигнала на выходе датчика частоты вращения/углового положения коленчатого вала (для этого следует обратиться на станцию техобслуживания).
• Замкните короткой перемычкой контакты 30 и 87. Если насос заработает, замените реле. В противном случае проверьте на обрыв и при необходимости замените зелено-фиолетовый провод.
• Если провод в порядке, замените топливный насос.
Реле бензонасоса ауди а4 1996
Ауди а4 б5 1.8т замена топливного насоса и где находится реле топливного насоса
Ауди А4(Главное реле короткое замыкания на +)
AUDI A4 3.0 В квадрате ССБ РЕЛЕ #219 D2.R
Про реле бензанасоса.
Схема предохранителей Ауди А6 С5, расположение блока и расшифровка
Замена топливного насоса ауди а4 б5 1.6i /Replacing fuel pump AUDI a4 b5 1.6i
Ауди а4 замена бензанасоса 1995 год
https://youtube.com/watch?v=DBNCbGvp7ao
Ауди А4 b5 1.6
https://youtube.com/watch?v=Frlhd4OeiKA
Реле бензонасоса
https://youtube.com/watch?v=A_4tYRn1fl8
реле а6 с5 1.9 tdi (в видео нет описания самих реле, только их расположение)
https://youtube.com/watch?v=Fhv-mnNui7M
Также смотрите:
- Ауди показания компьютер
- Список машин audi
- Сколько ест масла ауди а 4
- Ауди ку 3 или мини кантримен
- Styling parts for audi
- Audi колодки textar отзыв
- Отзывы о ауди 80 бочка видео
- Размеры штатной магнитолы ауди а4 2002 года
- Пружина для задних суппортов на ауди 80 б4
- Шевроле тахо или ауди ку 7
- Смотреть тест драйв ауди 100 кватро
- Машина ауди 100 диски
- Audi a3 sportback полный привод
- Audi a4 1 8 замена масла коробки автомат
- Как заводить audi q5
Предохранители и реле Ауди A4 B6 c расшифровкой
Audi А4 второго поколения дебютировала в 2000 году, а серийное производство модели началось в 2001 году. «Четверка» разделила платформу с Volkswagen B5. Всего в мире было выпущено более миллиона экземпляров Audi А4 В6. Данный материал подойдет владельцам Ауди А4 Б6, выпущенным в 2001, 2002, 2003, 2004, 2005 году моделям c кузовами седан и Avant.
Места расположения блоков
1 — Блок управления термостатом2 — TCM3 — Блок управления подушками безопасности4 — 13-проходной блок реле5 — Блок управления противоугонной системой/внутренним освещением/единым замком6 — Блок управления датчиком ультразвука8 — Панель предохранителей9 — Левый соединительный блок10 — Центральные микро реле11 — 8-проходной блок реле12 — ECM13 — Правый соединительный блок

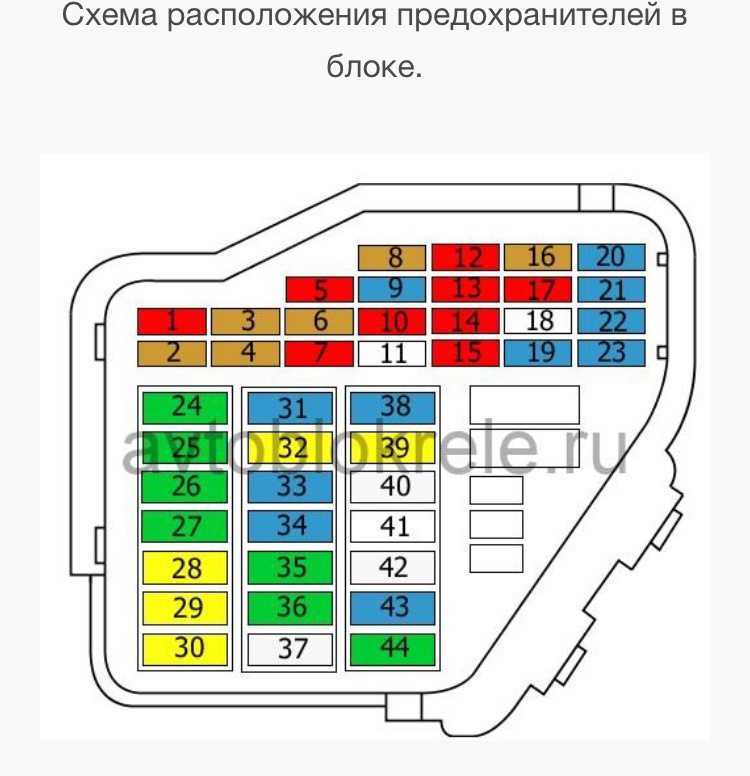

Блок предохранителей в салоне слева (№8)
Расшифровка схемы
| 1 | 10A Кондиционер |
| 2 | 5A Фонари освещения пространства для ног |
| 3 | 5A Обогреваемые жиклёры стекло омывателя |
| 4 | 5A Вентилятор системы охлаждения |
| 5 | 10A Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач |
| 6 | 5A Кондиционер (датчик качества воздуха), датчик давления |
| 7 | 10A Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса |
| 8 | 5A Телефон |
| 9 | 15A Усилитель тормозов (вакуумный насос) |
| 10 | 10A Автоматический регулятор угла наклона фар |
| 11 | Отсутствует |
| 12 | 10A Диагностическая розетка |
| 13 | 10A Модуль рулевой колонки |
| 14 | 10A Фонари сигнала тормоза |
| 15 | 10A Приборная доска, система навигации |
| 16 | 5A Устройство для открывания гаражных ворот |
| 17 | 10A Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах |
| 18 | Отсутствует |
| 19 | 15A Противотуманные фары, задние туманные фонари |
| 20 | 15A Ближней свет правой фары, регулятор угла наклона фар |
| 21 | 15A Ближней свет левой фары, регулятор угла наклона фар |
| 22 | 15A Дверь водителя |
| 23 | 15A Дверь переднего пассажира |
| 24 | 20A Электрооборудование комфорта с единым управлением |
| 25 | 30A Вентилятор отопителя |
| 26 | 30A Обогрев заднего стекла |
| 27 | 30A Розетка прицепа (блок управления) |
| 28 | 20A Топливный насос, дополнительный насос дизельного двигателя |
| 29 | 20A Управление двигателем |
| 30 | 20A Подъёмно-сдвижная панель крыши |
| 31 | 15A Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало |
| 32 | 20A Управление двигателем |
| 33 | 15A Прикуриватель |
| 34 | 15A Управление двигателем |
| 35 | 30A Розетка в багажнике |
| 36 | 30A Стеклоочиститель |
| 37 | 25A Насос стекло- и фароомывателя |
| 38 | 15A Электрооборудование комфорта с единым управлением, отпирание багажника |
| 39 | 20A Радиосистема |
| 40 | 25A Звуковой сигнал |
| 41 | Отсутствует |
| 42 | Электронная противозаносная система ( ESP ) |
| 43 | 15A Управление двигателем |
| 44 | 30A Обогрев сидений |

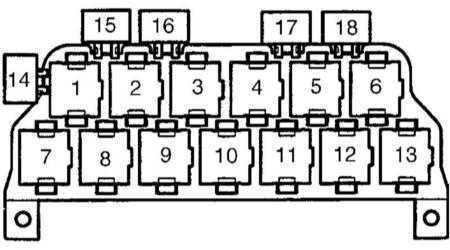

Центральное микро реле
1 — Реле клаксона2 — Реле уменьшения нагрузки4 — Реле топливного насоса5, 6 — Реле интервального режима работы стеклоочистителей/омывателя
8 блок реле
2 — Реле управления второй скоростью вентилятора охладителя3 — Реле управления вентилятором охладителя (1-я скорость)/управление насосом ОЖ4 — Реле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)5 — Блок управления предупредительными сигналами открытых дверей7 — Магнитола/CD-ченджер/Реле насоса ABSF2 — Электрика пассажирского сиденьяF3 — Электрика водительского сиденьяF5 — Разъем дополнительного питанияF6 — Защита цепи передних электростеклоподъемниковF7 — Защита цепи задних электростеклоподъемниковF8, F9, F11 — Реле и блок управления вентилятора радиатораF10 — ABS
13-местный блок реле
3 — Реле муфты К/В4,5 — Блок управления задними фонарями6 — Реле подсветки рычага селектора7 — Реле туманных фар8 — Реле включения DRL9 — Реле ходовых огней13 — Реле положения Park/Neutral
