Замечание от модератора! Сообщение удалено!!! Предохранители hd 78 флуда есть соответствующие темы. Не горит лампа низкого уровня топлива николас » 12 окт Разумеется в отсутствии этой функции у датчика который в топливном баке. Не пОнель а пАнель и там не датчик а указатель топлива. Прошу пардона за немного грубый предохранители hd 78, но вопрос был можно сказать издевательский и безосновательный.

Не стОит прислушиваться к тем кто в этом совершенно не смыслит. Интересно чем мог аргументировать тот кто сказал о мнимом присутствии ламп на 12 вольт, если бортовое напряжение 24 вольта. Не нормально сбрасываются обороты ДВС alexkush » 07 окт Вопросик, D4DD медленно сбрасывает предохранители hd 78 после отпускания педали газа, так же не работает горный тормоз?

Заслонка работает, электромагнитный предохранители hd 78 тоже работает. Похоже не бывает напряжения на электр. Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату Расшифровка предохранителей хендай hd 78 указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Кроме всего прочего, в оборудование кабин входят сиденья с ремнями безопасности, регулируемая рулевая колонка, электростеклоподъемники, подогрев заднего стекла и наружных зеркал заднего вида, центральный съемный столик и центральный замок.

Серия HD оснащается четырехцилиндровыми дизельными двигателями семи типов: Кроме того, одним из конкурентных преимуществ Hyundai HD расшифровка предохранителей предохранители hd 78 hd 78 низкий расход топлива. На поверхности поршня дизельного двигателя D4DD располагается камера сгорания.

Метки на нем указывают вес, номер и размер детали. При сборке стрелка на поршне должна предохранители hd 78 направлена в сторону центра отверстия болта ГБЦ. На поршне установлены два компрессионных кольца и одно маслосъемное.

Технические характеристики

Производитель	GM DAT
Объем двигателя, см³	1991
Мощность, л.с	112-151*
Крутящий момент, Нм	245-350
Степень сжатия	17,7
Блок цилиндров	чугун
ГБЦ	алюминий
Диаметр цилиндра, мм	83
Ход поршня, мм	92
Гашение вибраций	модуль балансировочных валов
Клапанов на цилиндр	4 (SOHC)
Гидрокомпенсаторы	+
Привод ГРМ	ремень
Турбонаддув	WGT 28231-27000 и VGT 28231 – 27900
Регулятор фаз газораспределения	нет
Система питания топливом	CRDI (Common Rail Bosch)
Топливо	дизельное топливо
Порядок работы цилиндров	1-3-4-2
Экологические нормы	Euro 3/4**
Ресурс работы, тыс. км	250
Вес, кг	195,6-201,4***

*мощность зависит от типа установленной турбины, **на последних версиях устанавливались клапан ЕГР и сажевый фильтр, *** вес определяет тип установленного турбокомпрессора.

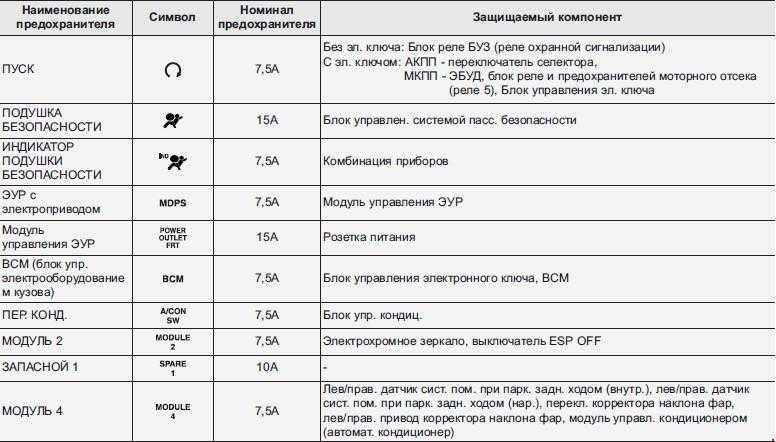

Блок предохранителей в салоне Kia Rio 2

Чтобы заменить предохранителя Киа Рио 2008, сначала выключается двигатель и остальные работающие системы. Для извлечения перегоревшего электропредохранителя (ЭП) снимается крышка блока, плавкую вставку вытягивают съёмником. Но перед выполнением этих операций, определяется и устраняется неисправность сети.

Когда электросистема Киа Рио 2 исправна, вместо сгоревшего ЭП устанавливается новый такой же. Если подходящей плавкой вставки не оказалось под рукой, то можно снять его с электросети, не относящейся непосредственно к работе авто. Например, предохранителем прикуривателя или аудиосистемы.

В электросети Киа Рио 2009 поколения используются предохранители с разным номиналом тока. В салонном модуле помещены следующие ЭП:

Схемы BOSCH и WABCO

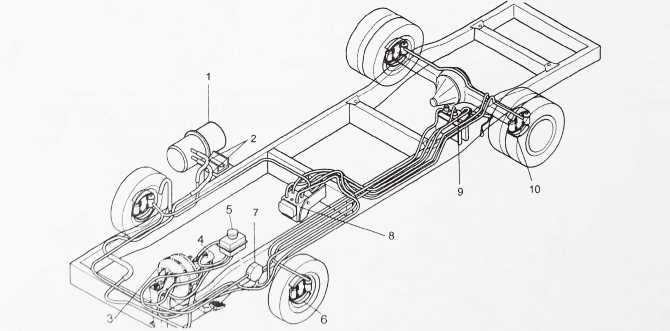

Схема тормозной системы BOSCH. 1 — вакуумный ресивер, 2 — вакуумный шланг, 3 — вакуумный усилитель тормозной системы, 4 — главный тормозной цилиндр, 5 — бачок главного тормозного цилиндра, 6 — модулятор ABS.

Схема тормозной системы WABCO. 1 — вакуумный ресивер, 2 — вакуумный шланг, 3 — вакуумный усилитель тормозной системы, 4 — главный тормозной цилиндр, 5 — бачок главного тормозного цилиндра, 6 — тормоз переднего колеса, 7 — тройник, 8 — модулятор ABS, 9 — регулятор давления задних тормозов, 10 — тормоз заднего колеса.

Спецификация элементов системы

Передний барабанный тормоз

Внутренний диаметр исполнительного тормозного цилиндра. 31,75 мм

Зазор между поршнем и цилиндром: номинальный. 0,03 — 0,13 мм предельный. 0,20 мм

Внутренний диаметр тормозного барабана: номинальный. 320 мм предельный. 322 мм

Фрикционная накладка (ширина х толщина): стандартные. 85 х 10 мм опция. 110 х11 мм

Задний барабанный тормоз

Внутренний диаметр исполнительного тормозного цилиндра. 28,57 мм

Зазор между поршнем и цилиндром: номинальный. 0,02-0,11 мм предельный. 0,2 мм

Внутренний диаметр тормозного барабана: номинальный. 320 мм предельный. 322 мм

Фрикционная накладка (ширина х толщина): стандартные. 85 х 10 мм модели (HD72, HD78). 110 х11 мм

Педаль тормоза Полный ход педали. 162 мм

Вакуумный усилитель Диаметр диафрагм. 228 и 251 мм Ход толкателя. 32 мм

Главный тормозной цилиндр Внутренний диаметр. 31,75 мм

Ход поршня: переднего. 17 мм заднего. 14 мм

Емкость бачка. 305/505 см

Горный тормоз Эффективный диаметр диафрагмы вакуумной камеры. 76,2 мм

Примечание: воздушная заслонка на двигателях моделей D4AE, D4AF не устанавливается.

Стояночный тормоз Внутренний диаметр барабана: номинальный: KПП M2S5, M3S5. 180 мм КПП MO35S5. 190 мм

предельный: KПП M2S5, M3S5. 181 мм КПП МО35S5. 191 мм

Фрикционная накладка (ширина х толщина): КПП М2S5, M3S5. 35×5 мм KПП MO35S5. 45 х 4 мм толщина предельная. 2 мм

Прокачка тормозной системы

1. Заполните бачок главного тормозного цилиндра тормозной жидкостью до метки максимального уровня. При прокачке системы поддерживайте уровень жидкости выше метки минимального уровня.

Внимание. тормозная жидкость ухудшает качество окрашенных поверхностей

В случае попадания жидкости на окрашенные поверхности немедленно смойте тормозную жидкость водой.

2. Порядок очередности прокачки тормозов показан на первом рисунке. (по диагонали)

Внутренняя противоречивость

Внутри кабины тоже минимум изменений. Мне удалось осмотреть два варианта комплектации – стандартную и так называемую «люксовую». Оба исполнения хорошо знакомы по предыдущим поколениям. Стандартная версия оснащена примитивными сиденьями, обтянутыми ужасным по фактуре, но износостойким дерматином, на который просто невозможно сесть, если машина часок постояла на солнце. Регулировка водительского кресла простейшая – всего в двух направлениях, о таких вещах, как боковая поддержка или шумоизоляция, здесь надо просто забыть.

В противовес этим недостаткам материал панели приборов и рулевого колеса приятен на ощупь, не уличена панель и в посторонних скрипах. Комбинация приборов в 2013 году лишилась тахометра, эта экономия мне непонятна и даже раздражает, зато одометр теперь электронный вместо архаичных механических «колёсиков».

Версия «люкс» укомплектована нормальным водительским сиденьем: с развитой боковой поддержкой, хорошей комбинированной обивкой. Правда, регулировок также негусто, но их диапазон приемлем, чтобы нормально устроиться. На панели приборов «люкса» довольно смешные вставки «под дерево», простенькая аудиосистема с ужасной акустикой, зато прогресс в комбинации приборов! Здесь присутствуют тахометр и часы!

По словам менеджера по продажам, разница в цене между этими версиями минимальна – всего около 10 000 руб., что составляет примерно 0,6% стоимости автомобиля. Однако не спешите, господа потенциальные потребители, заказывать себе улучшенную отделку! Изготовитель поставляет машины по принципу «что бог дал», и, чтобы не попасть впросак, продавцы обещают лишь попробовать достать искомую комплектацию, а так приходится брать то, что в наличии. Не стоит забывать о том, что это сугубо бюджетная продукция, и сильно роптать на отсутствие подголовника и «музыки» не стоит.

Другое и, пожалуй, более весомое замечание по эргономике, перекочевавшее из предыдущих поколений Hyundai HD78, – расположение и конструкция правого зеркала заднего вида. В том, что оно унифицировано с левым зеркалом, нет ничего плохого, но тогда извольте доработать стойку и дополнительно установить «сферу». Да, на какие-то копейки автомобиль подорожает, но тысячи водителей точно скажут «спасибо»!

Блок предохранителей Hyundai HD.

Если вы полагаете, что перегорел какой-либо предохранитель, выполните следующие операции: 1. Выключите зажигание и все другие выключатели.

Проверьте все другие предохранители, даже если вы обнаружили тот, который перегорел. Замена перегоревшего предохранителя в цепи предпускового прогрева Плавкий предохранитель установлен в цепь предпускового прогрева двигателя для защиты.

Перед заменой плавкого предохранителя, схема предохранителей на хендай 78 целях безопасности, отсоедините отрицательный кабель от аккумуляторной батареи.

Используйте фирменный сменный предохранитель. При покупке книги в PDF 1.

Вы сможете скачать книгу сразу же после оплаты.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Hyundai HD, предохранители Hyundai HD, электросхема двигателя Hyundai HD, цветная электросхема Hyundai HD

Блок предохранителей

Замена плавких предохранителей дополнительного оборудования

Внутри коробки вы найдете перечень плавких предохранителей с указанием того, за защиту каких цепей они отвечают.

Если в вашем автомобиле перестают работать какие-либо осветительные приборы или другое дополнительное электрооборудование, причиной может быть перегоревший плавкий предохранитель. Если предохранитель сгорел, вы увидите, что металлическая перемычка внутри предохранителя расплавилась. Если вы полагаете, что перегорел какой-либо предохранитель, выполните следующие операции:

1. Выключите зажигание и все другие выключатели.

2. Откройте коробку плавких предохранителей и осмотрите предохранители. Вынимайте предохранители, потянув за них.

3. Проверьте все другие предохранители, даже если вы обнаружили тот, который перегорел.

4. Замените перегоревший предохранитель, вставив на его место новый того же номинала. Предохранитель должен сидеть туго. В противном случае обратитесь к дилеру Hyundai для ремонта или замены держателя плавкого предохранителя. Если у вас нет запасного предохранителя, вы можете позаимствовать один, такого же номинала или ниже, который отвечает за какой-нибудь дополнительный прибор, без которого вы можете временно обойтись (например, радиоприемник или прикуриватель). Не забудьте заменить позаимствованный предохранитель.

Внимание: Перегоревший плавкий предохранитель указывает на то, что в электрической цепи имеется неисправность. Если вы меняете предохранитель и он перегорает как только вы включаете электроприбор, это указывает на серьезную проблему, следует обратиться к дилеру Hyundai для проведения диагностики и ремонта

При замене плавкого предохранителя, не используйте ничего, кроме нового предохранителя с таким же номиналом или ниже. Не устанавливайте предохранитель с большим номиналом, т. к. это может привести к повреждению и возникновению пожара.

Замена перегоревшего предохранителя в цепи предпускового прогрева

Плавкий предохранитель установлен в цепь предпускового прогрева двигателя для защиты. Если двигатель не запускается, проверьте, не перегорел ли предохранитель, и, при необходимости, замените.

Внимание: — Перед заменой плавкого предохранителя, в целях безопасности, отсоедините отрицательный кабель от аккумуляторной батареи. — Используйте фирменный сменный предохранитель

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
15 A	5 A	10 A	10 A	15 A	5 A	5 A	10 A	10 A	15 A	10 A	10 A	20 A	10 A	10 A	10 A	10 A	15 A
19	20	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
20 A	10 A	10 A	10 A	10 A	15 A	10 A	10 A	10 A	10 A	10 A	10 A	10 A	5 A	15 A	15 A	10 A	15 A

Предохранитель	Номинал	Защищаемая цепь	Предохранитель	Номинал	Защищаемая цепь
1	15 А	Рабочая лампа	19	15 А	Подогрев наружных зеркал
2	5 А	Реле головного освещения	20	—	—
3	10 А	Кондиционер и вентиляция	21	20 А	Подогрев топлива
4	10 А	Горный тормоз, тахограф (ЕС), выключатель холодного запуска	22	10 А	—
5	15 А	Стеклоочистители и омыватели	23	10 А	Тахограф, электронная система охранной сигнализации, аудиосистема, комбинация приборов, освещение салона
6	5 А	ЭБУ ABS	24	15 А	Стартер
7	5 А	Коробка отбора мощности	25	10 А	Ближний свет левой фары
8	—	—	26	10 А	Ближний свет правой фары
9	10 А	Система облегчения старта	27	10 А	Дальний свет левой фары
10	—	—	28	10 А	Дальний свет правой фары
11	10 А	Датчик скорости автомобиля, фонари заднего хода	29	10 А	Левые задние сигнальные огни
12	10 А	Электронная система охранной сигнализации, комбинация приборов	30	10 А	Правые задние сигнальные огни
13	20 А	Электростеклоподъемник	31	10 А	Передние противотуманные фары
14	10 А	Стоп-сигналы, звуковой сигнал, разъем шины данных	32	5 А	ЭБУ двигателя
15	10 А	Переключатель подъема кабины, аварийная сигнализация	33	15 А	Реле вентилятора конденсатора, реле кондиционера
16	10 А	Задние противотуманные фонари	34	15 А	Вентилятор отопителя
17	10 А	Отпирание центрального замка	35	10 А	Преобразователь напряжения, электронная система охранной сигнализации
18	15 А	Клапанный блок ABS	36	15 А	Комбинация приборов, аудиосистема, прикуриватель, часы

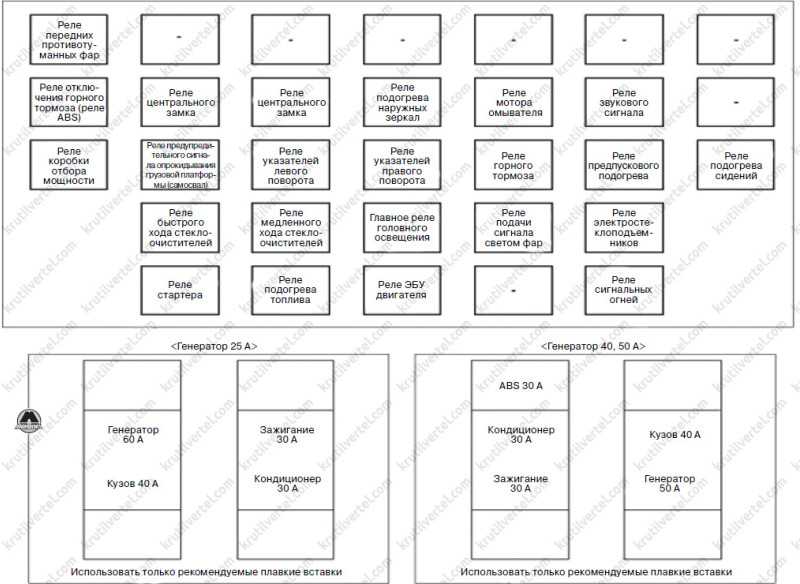

Блок реле

Плавкая вставка плавится при наличии перегрузки в электрических цепях, идущих от аккумуляторной батареи, и тем самым предотвращает повреждение всего жгута проводки (это может быть вызвано коротким замыканием в системе, в которой протекает слишком большой ток). Если это происходит, обратитесь к дилеру Hyundai для определения причины, ремонта системы и замены плавкой вставки.

Внимание: При замене плавкой вставки, не используйте ничего, кроме новой плавкой вставки с таким же номиналом или ниже. Не устанавливайте кусок проволоки или плавкую вставку с большим номиналом

Это может привести к серьезному повреждению и возникновению пожара.

Если автомобиль не заводится

Если грузовик Хендай 78 заглох и не заводится, а на информационном экране не появляется код ошибки, то возможны 2 варианта неисправностей:

• стартер крутит при повороте ключа зажигания, но двигатель не заводится;
• система не включает стартер при включении зажигания.

Ремонтные работы выполняем так, как ремонтируем 65 и 72 модели. В первом случае причинами поломки являются дефекты в механической составляющей машины. Это могут быть:

• повреждения ТНВД;
• механические дефекты двигателя и форсунок;
• завоздушивание топливной системы;
• отсутствие горючего в баке;
• засорение топливного сепаратора и проводов;
• деформация обратного клапана.

При несрабатывании стартера следует обратить внимание на электронные механизмы и электрооборудование, в частности:

• замыкание CAN-шины;
• повреждения главного реле;
• отсутствие разъемных контактов электропроводки;
• дефекты втягивающего реле стартера;
• отсутствие питающего напряжения в системе управления мотором;
• выход из строя замка зажигания;
• замыкание или обрыв кабеля проводки.

Способы устранения неисправностей: замена деталей, диагностика, программирование и параметрирование на СТО.

Салон кабины Hyundai HD78

Кабина устанавливается на шасси через резиновые амортизаторы для комфорта водителя. Да, это не пневмоподвеска как у тягачей, но все равно приятно. Кабина одинарная с тремя посадочными местами, полуторная со спальным местом будет установлена за дополнительную сумму на удлиненную модификацию.

Сделан интерьер далеко не из самых качественных материалов, используется обычная ткань и твердый пластик. Тем не менее стоит отметить, что собран он хорошо. Сиденья обшиваются тканью с кожей на боковинах спинки. Регулировки механические. Центральная спинка откидывается, тем самым образуя большой подлокотник для пассажира с двумя подстаканниками и боксом.

Центральная консоль HD78 отделана пластиком под дерево – выглядит не очень. Двухспицевая баранка регулируется по высоте. К панели приборов привыкать не приходится, ведь это несколько привычных стрелочных датчиков и индикаторы неисправностей. Управлять печкой или магнитолой просто, консоль слегка повернута к водителю из-за чего дотягиваться легко. Печка и кондиционер настраиваются тремя классическими шайбами, а штатную магнитолу лучше заменить, она на кассетах.

Всю кабину Hyundai HD78 дополнительно шумоизолируют, что не только уменьшает уровень шума в салоне, но и сохраняет тепло зимой.

Починка перегоревшего предохранителя вручную

Когда в транспортном средстве неожиданно выходит из строя осветительный прибор или иное электрическое оборудование, владелец машины замечает, что перемычка в самом предохранительном устройстве расплавилась. Если так и произошло, необходимо выполнить следующее:

1. Отключить зажигание и другие устройства (например, мультимедиа).
2. Открыть коробку и тщательно осмотреть все элементы. Затем, потянув за них, следует вынимать по очереди.
3. Заменить вышедший из строя элемент, вставив новый, который обязан устанавливаться достаточно туго. Если это не так, следует обратиться в компанию Хендай (либо в ее представительства), чтобы починить или заменить прежнее устройство.

Перегоревшее оборудование указывает на то, что присутствует неисправность в самой цепи. Если элемент после замены продолжает выходить из строя в результате запуска электроприборов, необходимо обращаться в специализированный сервис для осуществления диагностики и устранения неисправности.

Как добраться до блока предохранителя

Чтобы добраться до нужного отсека, следует отключить отрицательный шнур от аккумулятора и открыть коробку. В салоне нужный отдел располагается под нижней частью панели приборов

Причем рекомендуется обращать внимание на причину, по которой необходим доступ к блоку. Например, если вышел из строя генератор, придется осматривать предохранительную систему под капотом, а в случае проблемы со звуковым сигналом – в салоне

Блок предохранителей

Общая схема

1	15А Рабочее освещение
2	5А Реле фар
3	10А Регулятор вентилятора и кондиционера
4	10А Тормоз, тахограф (ЕС), выключатель холодного запуска
5	15А Очиститель и омыватель стекла
6	5А Электронный блок управления АБС
7	5А Устройство отбора мощности
8	Резерв
9	10А Предпусковой подогреватель
10	Резерв
11	10А Датчик скорости автомобиля, фонари заднего хода
12	10А ЕТАСК, блок приборов
13	20А Электро стекло подъемник
14	10А Стоп сигнал, звуковой сигнал, разъем для передачи данных
15	10А Выключатель наклона кабины, лампы аварийной сигнализации
16	10А Задний противотуманный фонарь
17	10А Запирание (отпирание) двери с электроприводом
18	15А Управление клапанами АБС
19	15А Обогреватель наружного зеркала
20	Резерв
21	20А Подогреватель топлива
22	Резерв
23	10А Тахограф, ЕТАСК, аудиосистема, блок приборов, освещение салона
24	15А Запуск
25	10А Фара левая (ближний свет)
26	10А Фара правая (ближний свет)
27	10А Фара левая (дальний свет)
28	10А Фара правая (дальний свет)
29	10А Левый задний фонарь
30	10А Правый задний фонарь
31	10А Противотуманная фара
32	5А Блок электр. управления (ЕС1)) двигателя
33	15А Реле вентилятора конденсатора, реле кондиционера
34	15А Вентилятор отопителя
35	10А Преобразователь напряжения
36	15А Блок приборов, аудио система, прикуриватель, часы

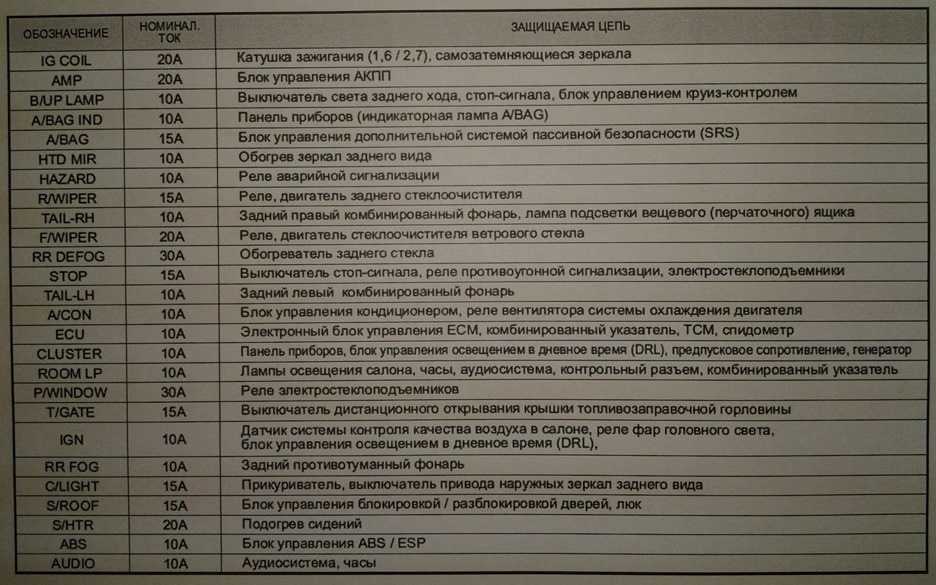

Предохранители в монтажном блоке, расположенном в салоне автомобиля

Цепи, защищаемые плавкими предохранителями, установленными в монтажном блоке в салоне
Номер предохранителя (сила тока, А)	Наименование предохранителя	Цвет предохранителя	Защищаемая цепь
1 (10)	START	Красный	Замок зажигания, реле стартера, противоугонная сигнализация
2 (10)	A/CON SW	Красный	Блок управления кондиционером
3 (10)	HTD MIRR	Красный	Электропривод наружных зеркал заднего вида
4(15)	SEAT HTR	Синий	Обогрев сидений
5 (10)	A/CON	Красный	Кондиционер
6 (10)	HEAD LAMP	Красный	Лампы дальнего света
7 (25)	FR WIPER	Серый	Стеклоочиститель ветрового окна
8 (15)	RR WIPER	Синий	Не используется
9 (15)	DRL	Синий	Включение ближного света фар в дневное время суток (при наличии)
10 (10)	RR FOG	Красный	Задние противотуманные фонари
11 (25)	P/WDW DR	Серый	Блок управления стеклоподъемниками, выключатель стеклоподъемника передней пассажирской двери
12 (10)	CLOCK	Красный	Часы, аудиосистема
13 (15)	C/UGHTER	Синий	Прикуриватель
14 (20)	DR LOCK	Желтый	Люк, система централизованного управления замками дверей
15 (15}	DEICER	Синий	Не используется
16(15)	STOP	Синий	Стоп-сигналы
17(15)	ROOM LP	Синий	Освещение салона, освещение багажника
18(15)	AUDIO	Синий	Аудиосистема
20 (25)	AMP	Серый	Усилитель аудиосистемы
21 (25)	SAFETY P/WDW	Серый	Блокировка электрических стеклоподъемников
22(25)	P/WDW ASS	Серый	Электрические стеклоподъемники
23 (15)	P/OUTLET	Синий	Розетка для подключения дополнительного оборудования
24(10)	T/SIG	Красный	Выключатель аварийной сигнализации
25 (10)	A/BAG IND	Красный	Сигнализатор системы подушек безопасности SRS
26 (10)	CLUSTER	Красный	Комбинация приборов, блок управления электроусилителем рулевого управления
27 (15)	A/BAG	Синий	Модуль подушек безопасности SRS
28 (15)	SPARE	Синий	Резерв
29 (15)	SPARE	Синий	Резерв
30 (10)	TAIL RH	Красный	Правый задний фонарь, правая блок-фара, фонарь освещения номерного знака, фонарь подсветки вещевого ящика со стороны переднего пассажира
31 (10)	TA1LLH	Красный	Левый задний фонарь, левая блок-фара, фонарь освещения номерного знака

Предохранители в монтажном блоке, расположенном под капотом автомобиля

Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке
Номер предохранителя/плавкой вставки(Сила тока,А)/реле	Наименование предохранителя/плавкой вставки/реле	Цвет предохранителя	Назначение предохранителя/плавкой вставки/реле
1 (20)	H/LP WASHER	Желтый	Не используется
2 (20)	SPARE1	Желтый	Резерв
3 (15)	FR FOG	Синий	Передние противотуманные фары
4 (10)	A/CON	Красный	Кондиционер
5 (15)	HAZARD	Синий	Реле аварийной сигнализации
6 (15)	F/PUMP	Синий	Реле топливного насоса
7 (10)	ECU1	Красный	Электронный блок управления двигателем, электронный блок управления АКП
8 (10)	ECU3	Красный	Не используется
9 (20)	ECU4	Желтый	Не используется
10 (15)	INJ	Синий	Топливные форсунки, система кондиционирования, реле топливного насоса, регулятор холостого хода
11 (10)	SNSR2	Красный	Датчики системы управления двигателем
12 (15)	HORN	Синий	Репе звукового сигнала
13 (10)	ABS	Красный	Антиблокировочная система тормозов ABS, диагностический разъем в моторном отсеке
14 (10)	ECU2	Красный	Система зажигания (катушки зажигания)
15 (10)	B/UP	Красный	Выключатель света заднего хода
16 (10)	H/LP LO RH	Красный	Правая блок-фара
17 (10)	H/LP LO LH	Красный	Левая блок-фара
18 (20)	H/LP HI	Желтый	Дальний свет
19 (10)	SNSR1	Красный	Иммобилизатор
21 (15)	SPARE	Красный	Резерв
22 (20)	SPARE	Синий	Резерв
Р1 (20)	ABS2	Голубой/td>	Антиблокировочная система тормозов ABS
Р2 (40)	ABS1	Зеленый	То же
РЗ (50)	B+1	Красный	Монтажный блок в салоне
Р4 (40)	RR HTD	Зеленый	Тоже
Р5 (40)	BLOWER	Зеленый	Реле электровентилятора воздухонагнетателя
Р6 (40)	C/FAN	Зеленый	Электровентилятор радиатора системы охлаждения
Р7 (125)	ALTERNATOR	—	Генератор
Р8 (80)	MDPS		Электроусилитель рулевого управления
Р9 (50)	B+2	Красный	Электронный блок управления электрооборудованием салона
Р10 (40)	IGN2	Зеленый	Выключатель (замок) зажигания, реле стартера
P11 (30	IGN1	Розовый	Выключатель (замок) зажигания
Р12 (30)	ECU	Розовый	Главное реле
R1	C/FAN 2	—	Реле электровентилятора системы охлаждения (высокая скорость вращения)
R2	C/FAN 1	—	Реле электровентилятора системы охлаждения (малая скорость вращения)
R3	START	—	Реле стартера
R4	F/PUMP	—	Реле топливного насоса
R5	A/CON	—	Реле кондиционера
R6	H/LPLO	—	Реле ближнего света фар
R7	HORN	—	Реле звукового сигнала
R8	H/LP HI	—	Реле дальнего света фар
R9	FOG LP	—	Реле задних противотуманных фонарей
R10	WIPER	—	Реле стеклоочистителя
R11	MAIN	—	Главное реле

Рекомендации по эксплуатации

Настоятельно рекомендуем при эксплуатации автомобиля Лада Гранта иметь под рукой в блоке с электропредохранителями запасные элементы.
Величина тока на защитных элементах отличается по цвету оболочки.
Часто причина отказа какого-либо потребителей может заключаться не в плавких элементах. Перед тем как менять предохранитель просмотрите, в каком состоянии находится вся электроцепь. К замене предохранителя переходите только после выявления и устранения причины его перегорания.
Некоторые потребители запитаны через гнездо прикуривателя и если штекер не соответствует ему, то возможно пригорание предохраняющего элемента. В данном случае рекомендуется замена штекера на подходящий.
Распространенная причина перегорания предохранителя это попадание влаги из-за того, что швы и технологические отверстия не были загерметизированы должным образом

В данной ситуации нужно внимательно осмотреть всю трассу электроцепи, чтобы данная неисправность не повторилась снова.
Работая с электрикой, соблюдайте осторожность. Меняйте защитные элементы и реле лишь после того, как убедитесь, что двигатель заглушен, а зажигание выключено.

голоса

Рейтинг статьи

Электросхема горного тормоза ⇐ HD65, HD72, HD78, Mighty, County. Электрика

Сообщение vitaliy.schetilin » 12 сен 2022, 10:12

Сообщение ivanov.i » 13 сен 2022, 20:40

Сообщение vitaliy.schetilin » 20 сен 2022, 19:46

Сообщение ivanov.i » 20 сен 2022, 20:12

Сообщение vitaliy.schetilin » 20 сен 2022, 22:06

Сообщение ivanov.i » 21 сен 2022, 19:23

А почему не грешишь на трещину в мембране заслонки горного тормоза . Мембрана часто выходит из строя из за образования в ней трещин. Корпус в котором находится мембрана разборный. Мембрану отдельно от заслонки найти проблематично, но вместо родной мембраны подходит >>> пыльник от шруса Нивы

Ещё иногда встречается такая проблема по которой не работает горный тормоз. У меня было и ещё пару раз читал потом подобное. Причина была в трещине на изгибе приёмной трубы глушителя т.е. перед заслонкой горного тормоза, там где труба изгибается вверх. Трещина образовалась от вибрации глушителя. Заварил и всё нормуль.

Так же бывает что заслонку горного тормоза заклинивает и она не закрывается.

Источник
