Блок по капотом
Находится рядом с аккумуляторной батареей и закрыт защитной крышкой. Состоит из 2 отделов – предохранителей и плавких вставки высокой мощности.
Схема отдела предохранителей и реле
Назначение
| 1 | Реле системы управления двигателем |
| 2 | Реле насоса системы подачи воздуха на выпуск |
| F1 | (30А) Стеклоочиститель |
| F2 | (5А) Блок управления электрооборудованием рулевой колонки / (30А) Блок Mechatronik КП DSG |
| F3 | (5А) Блок управления бортовой сети |
| F4 | (30А) Электронный блок управления ABS |
| F5 | (15А) Электронный блок управления КП |
| F6 | (5А) Комбинация приборов |
| F7 | (40А) Реле питания |
| F8 | (15А) Аудиосистема / Головное устройство |
| F9 | (5А) Блок управления телефоном |
| F10 | (5А/10А) Электронный блок управления двигателем |
| F11 | (20А) Блок управления дополнительным отопителем |
| F12 | (5А) Шина данных CAN, блок управления шлюзом |
| F13 | (15А/30А) Электронный блок управления двигателем |
| F14 | (20А) Система управления двигателем, Катушка зажигания |
| F15 | (5А/10А) Система управления двигателем, Лямбда-зонд |
| F16 | (30А) Электронный блок управления ABS, Правая фара |
| F17 | (15А) Звуковой сигнал |
| F18 | (30А) Аудиосистема |
| F19 | (30А) Очиститель /омыватель лобового стекла |
| F20 | (10А) Насос ОЖ |
| F21 | (10A/15А) Система управления двигателем, Лямбда-зонд, Электромагнитная муфта приводного нагнетателя |
| F22 | (5А) Концевой выключатель (датчик положения) педали сцепления |
| F23 | (5А/10А/15А) Система управления двигателем, Регулятор давления топлива, Реле насоса вторичного воздуха |
| F24 | (10А) Система управления двигателем, Клапан системы рециркуляции ОГ, Электромагнитный клапан |
| F25 | (40А) Блок управления ABS |
| F26 | (30А) Левая фара |
| F27 | (50А) Блок управления свечами накаливания |
| F28 | (40А) Основные цепи зажигания |
| F29 | (50А) Термопредохранитель 1 регулировки положения сиденья |
| F30 | (40А) Система запуска (50А) Реле разгрузки контакта X |
Схема плавких вставок
- 150/200А – Генератор
- 80А – Усилитель рулевого управления
- 50А – Вентилятора радиатора
- 80А – Реле большой мощности нагрева
- 80А – Разъём клеммы 30, блок предохранителей
- 40А – Реле малой мощности нагрева
- 50А – Разъём клеммы 30, блок предохранителей
Схема и назначение блоков предохранителей и реле в Поло лифтбек
На Фольксваген Поло устанавливают предохранители 3 типов:
- стандартные флажковые АТО;
- малые флажковые мини;
- силовые кассетные J-Case.
Они состоят из 3 компонентов:
- пластмассового полупрозрачного корпуса;
- плавкой спирали;
- контактной группы.
В зависимости от номинала корпус каждой перемычки окрашен в свой цвет:
| Номинал, А | Окраска | Тип |
| 1 | Черная | Мини или АТО |
| 2 | Серая | –.–.–.–.–.–.–.– |
| 3 | Фиолетовая | –.–.–.–.–.–.–.– |
| 4 | Розовая | –.–.–.–.–.–.–.– |
| 5 | Светло-коричнева | –.–.–.–.–.–.–.– |
| 7,5 | Коричневая | –.–.–.–.–.–.–.– |
| 10 | Красная | –.–.–.–.–.–.–.– |
| 15 | Голубая | –.–.–.–.–.–.–.– |
| 20 | Желтая | –.–.–.–.–.–.–.– |
| 25 | Белая | –.–.–.–.–.–.–.– |
| 30 | Светло-зеленая | –.–.–.–.–.–.–.– |
| 35 | Сине-зеленая | –.–.–.–.–.–.–.– |
| 40 | Оранжевая | –.–.–.–.–.–.–.– |
| 20 | Голубая | J-Case |
| 25 | Белая | –.–.–.–.–.–.–.– |
| 30 | Розовая | –.–.–.–.–.–.–.– |
| 40 | Зеленая | –.–.–.–.–.–.–.– |
| 50 | Красная | –.–.–.–.–.–.–.– |
| 60 | Желтая | –.–.–.–.–.–.–.– |
Блок А
Блок A стоит на положительной клемме аккумулятора и содержит плавкие вставки для защиты следующих устройств:
- БУ автоматической КПП;
- генератора;
- стартера;
- АБС;
- реле бензонасоса;
- стоп-сигналов;
- термовыключателя вентилятора обдува радиатора;
- БУ усиления руля;
- коммутатора ближнего света;
- БУ свечами накаливания.
Схема модуля:
Блок B
Предохранители блока B находятся на печатной плате в моторном отсеке, обеспечивают защиту нескольким электроприборам:
- катушке зажигания;
- обогреву переднего стекла;
- лямбда-зонду;
- БУ Mechatronik коробки передач DSG;
- стартеру;
- форсункам цилиндров двигателя;
- крыльчатке радиатора охлаждения;
- стартеру;
- стоп-сигналам.
Схема блока:
Схема и расшифровка блока В.
Блок C
Модуль C находится под рулевой колонкой, содержит элементы, подключенные к такому электрооборудованию:
- подогреву заднего дивана;
- стеклоподъемникам;
- топливному насосу;
- датчику дождя;
- отопителю;
- климатическому оборудованию;
- прикуривателю;
- подушкам безопасности;
- БУ головным освещением;
- электронному блокиратору рулевой колонки;
- парковочному ассистенту;
- регулировке внешних зеркал заднего вида;
- аварийным световым огням;
- приводу внутреннего обзорного зеркала;
- сенсору позиции педали сцепления;
- поворотному переключателю головного света;
- корректору фар;
- розеткам постоянного напряжения +12 В;
- диагностическому разъему и т.д.
Схема с расположением перемычек (может меняться в зависимости от комплектации и года выпуска):

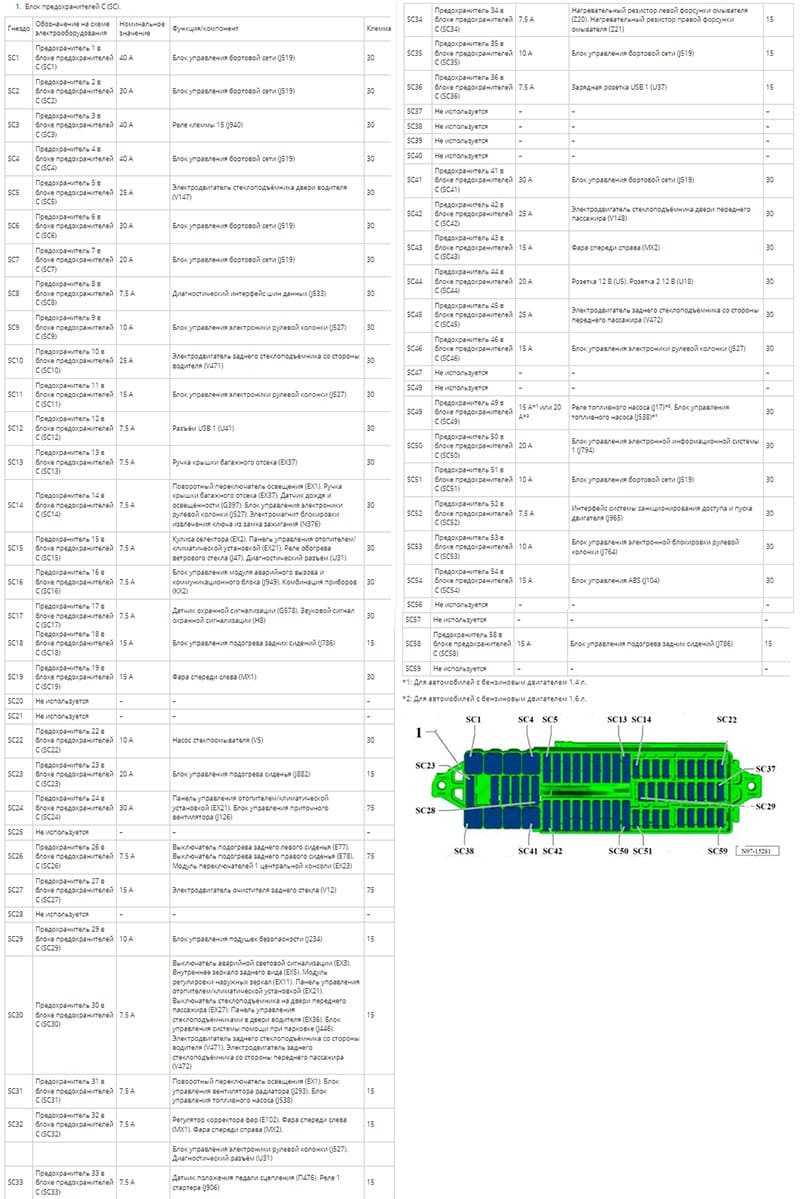

Схема и расшифровка блока С.
Блок D
В блоке D находится несколько пустых гнезд и силовой предохранитель подачи питания на модуль A. Установочный бокс располагается на клемме аккумуляторной батареи.
Схема блока D.
Снятие и замена
Процесс замены является идентичным для всех версий ФВ. Для замены вам понадобится отвертка или гаечные ключи, в зависимости от того, на чем крепится БП к кузову — болтами или саморезами. Определитесь с тем, какой инструмент вам нужен, — и можно приступить к снятию.
- При помощи отвертки отсоедините накладку приборной панели, за которой установлен БП в вашем авто.
- Открутите винты крепления БП к кузову автомобиля.
- Вытащите устройство: оно будет висеть на проводах.
- Возьмите новый БП и поочередно, отключая от старого устройства, вставьте в разъемы нового БП все необходимые провода.
- Установите новый БП на место, прикрутив винты крепления и закрыв накладку панели приборов.
Предохранители Фольксваген Гольф 4
Блок предохранителей на Фольксваген Гольф 4 находится в панели приборов слева по ходу движения автомобиля. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

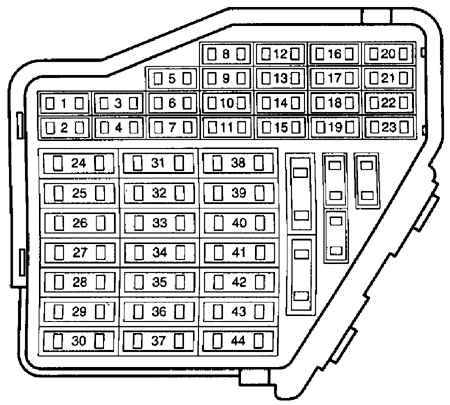

Схема расположения предохранителей на блоке предохранителей Гольф 4
Плавкие предохранители Фольксваген Гольф размещены в блоке предохранителей, расположенном с левой стороны панели приборов. Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания. Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека. На моделях Гольф 4 с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
|
№ |
Потребитель тока |
А |
|
1 |
Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал |
5 |
|
2 |
Указатели поворота |
10 |
|
3 |
Внутреннее освещение |
5 |
|
4 |
Освещение номерного знака |
5 |
|
5 |
Обогрев сидений, климатическая установка |
7,5 |
|
6 |
Центральная блокировка замков |
5 |
|
7 |
Фонаря заднего хода |
10 |
|
8 |
Телефон |
5 |
|
9 |
Блок управления АБС |
5 |
|
10 |
Электронные системы двигателя |
10 |
|
11 |
Селектор (при автоматической коробки передач) |
5 |
|
12 |
Телефон |
7,5 |
|
13 |
Сигналы торможения |
10 |
|
14 |
Плафоны и светильники для чтения, центральная блокировка замков |
10 |
|
15 |
Автоматическая коробка передач |
10 |
|
16 |
Стеклоомыватели |
10 |
|
17 |
Обогреваемый цилиндр-упор задней двери |
7,5 |
|
18 |
Дальний свет правый |
10 |
|
19 |
Дальний свет левый |
10 |
|
20 |
Ближний свет правый, корректор наклона фар |
10 |
|
21 |
Ближний свет левый |
10 |
|
22 |
Габаритные и стояночные огни правые |
5 |
|
23 |
Габаритные и стояночные огни левые |
5 |
|
24 |
Стеклоомыватели |
20 |
|
25 |
Вентилятор системы вентиляции, климатическая установка |
25 |
|
26 |
Обогрев заднего стекла |
20 |
|
27 |
Очиститель заднего стекла |
10 |
|
28 |
Топливный насос |
15 |
|
29 |
Электронные системы двигателя |
10 |
|
30 |
Подъемно-сдвижная панель люка крыши |
20 |
|
31 |
Автоматическая коробка передач |
10 |
|
32 |
Электронные системы двигателя |
10 |
|
33 |
Очистители фар |
20 |
|
34 |
Электронные системы двигателя |
10 |
|
35 |
«Плюс» продолжительного электропитания прицепа |
30 |
|
36 |
противотуманные фонари |
15 |
|
37 |
Вывод «S» |
20 |
|
38 |
Плафон багажного отделения, центральная блокировка замков |
10 |
|
39 |
Аварийная сигнализации |
15 |
|
40 |
Звуковой сигнал |
20 |
|
41 |
Прикуриватель |
15 |
|
42 |
Радиоприемник |
15 |
|
43 |
Электронные системы двигателя |
10 |
|
44 |
Обогрев сидений |
15 |
Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
Замена предохранителей на Фольксваген Гольф
Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока, если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Коробка блока предохранителей в моторном отсеке Фольксваген Гольф
Силовые предохранители на Гольф 4 установлены под капотом на аккумуляторной батареи, ниже приведена их схема:
|
Предохранители |
А |
| Вентилятор системы охлаждения, 1-ая ступень |
30 |
| Реле электродвигателя АБС |
30 |
| Главное реле АБС |
30 |
| Металлические предохранители Фольксваген Гольф: | |
| Генератор |
150 |
| Бортовая сеть |
110 |
| Вентилятор системы охлаждения 2-ая ступень |
30 |
| Электронные системы двигателя |
50 |
| Предпусковой подогрев дизельного двигателя |
50 |
Новый комментарий
Распиновка модуля ПП и реле Гольф 3
На крышке салонного модуля предохранителей и реле нанесена схема обозначений защищаемых элементов. В специальном разъеме закреплен инструмент для замены плавких элементов и запасные предохранители.
Расшифровка схемы салонного модуля предохранителей Фольксваген Гольф 3
| Защищаемая электроцепь или прибор | Номинал, А | Цвет | № |
|---|---|---|---|
| Компрессор кондиционера, реле | 1 | ||
| Дворник стекла заднего обзора, омыватель стекла заднего обзора, реле | 2 | ||
| ECU, основной блок управления двигателем, Main Relay | 3 | ||
| Система электронного зажигания ДВС, реле | 4 | ||
| Резервный разъем | 5 | ||
| Прерыватель лампочек поворотников передних и задних, реле | 6 | ||
| Контроллер мотора омывателя головных фонарей, реле | 7 | ||
| Контроллер режимов дворника лобового стекла, контроллер режимов омывателя лобового стекла, реле | 8 | ||
| Зуммер ремней безопасности передних пассажиров, применяется на автомобилях после 1995 года выпуска, реле | 9 | ||
| Передние противотуманные фонари, реле | 10 | ||
| Двухтональный клаксон, реле | 11 | ||
| +12В питание бензонасоса, реле | 12 | ||
| Подогрев воздуха во впускном коллекторе, реле | 13 | ||
| Резервный разъем, реле | 14 | ||
| Мотор гидравлического блока системы ABS, реле | 15 | ||
| Свет задней передачи, реле | 16 | ||
| Головная оптика, лампочки ближнего света, реле | 17 | ||
| Головная оптика, лампочки дальнего света, реле | 18 | ||
| Силовой предохранитель компрессора кондиционера на автомобилях с климат-контролем, после 1993 года выпуска, с моторами объемом 2,0 л и 2,8 л | 19 | ||
| Прерыватель попытки несанкционированного запуска двигателя, реле | 20 | ||
| Датчик кислорода в выпускных газах, реле спирали подогрева | 21 | ||
| Зуммер ремней безопасности передних пассажиров, применяется на автомобилях до 1995 года выпуска, реле | 22 | ||
| Вакуумный усилитель тормозов, реле | 23 | ||
| Термозащитный предохранитель мотора привода стеклоподъемников | 24 | ||
| Правая головная фара, лампочка ближнего света, электромотор привода регулировки фары по высоте | 10 | Красный | F1 |
| Левая головная фара, лампочка ближнего света | 10 | Красный | F2 |
| Лампочки освещения заднего номерного знака | 10 | Красный | F3 |
| Дворник стекла заднего обзора, мотор омывателя стекла заднего обзора | 15 | Голубой | F4 |
| Дворники лобового стекла, электромотор омывателя лобового стекла, электромотор омывателя головных фонарей | 15 | Голубой | F5 |
| Электрмотор основного отопителя салона | 20 | Желтый | F6 |
| Левая сторона, лампочки габаритных огней, перед и зад | 10 | Красный | F7 |
| Правая сторона, лампочки габаритных огней, перед и зад | 10 | Красный | F8 |
| Подогрев стекла заднего обзора | 20 | Желтый | F9 |
| Лампочки передних противотуманных фонарей | 15 | Голубой | F10 |
| Правая головная фара, лампочка дальнего света | 10 | Красный | F11 |
| Левая головная фара, лампочка дальнего света | 10 | Красный | F12 |
| Двухтональный зуммер в салоне | 10 | Красный | F13 |
| Комплексный предохранитель: | 10 | Красный | F14 |
| мотор привода боковых стеклоподъемников; | |||
| лампочки света задней передачи; | |||
| система круиз-контроль; | |||
| обогрев жиклеров омывателя лобового стекла; | |||
| подогрев передних автокресел; | |||
| система центрального замка; | |||
| регулировка зеркал заднего обзора наружных | |||
| Дополнительный подогрев воздуха во впускном коллекторе, прибор измерения скорости движения автомобиля | 10 | Красный | F15 |
| Система дополнительного обогрева Thermotronic, электропривод люка, индикация системы AirBag, индикация системы ABS, освещение основной приборной панели | 15 | Голубой | F16 |
| Кнопка включения аварийной сигнализации, лампочки поворотников перед и зад | 10 | Красный | F17 |
| +12В питание датчика кислорода, питание топливного насоса | 20 | Желтый | F18 |
| Электромотор вентилятора радиатора системы охлаждения двигателя, компрессор кондиционера, реле | 30 | Зеленый | F19 |
| Лампочки стоп-сигналов в задних фонарях | 10 | Красный | F20 |
| Блокировка центрального замка, привод электролюка, подсветка салона, подсветка багажного отделения | 15 | Голубой | F21 |
| Автомагнитола, активная радио антенна, розетка прикуривателя | 10 | Красный | F22 |
Дополнительные плавкие элементы
В некоторых комплектациях автомобилей Фольксваген Гольф 3 поколения, могут применяться дополнительные предохранители.
В салонном модуле предохранителей и реле применяются следующие добавочные элементы:
- номиналом 30А — питание реле системы ABS;
- номиналом 30А — питание реле гидроэлектрического блока системы ABS;
- номиналом 10А — компрессор кондиционера для автомобилей без климат-контроля;
- номиналом 30А — мотор вентиляции салона с системой «ClimaTronic»;
- номиналом 5А — контроллер системы «ClimaTronic»;
- номиналом 5А — +12А электропитание бортовой сети буксируемого прицепа.
Для дизельного ДВС, применяется дополнительный ПП системы прогрева мотора, номинальной силой тока 60 А. Он расположен отдельно, на моторном щите под капотом.
Предохранители и реле в салоне Фольксваген Поло седан

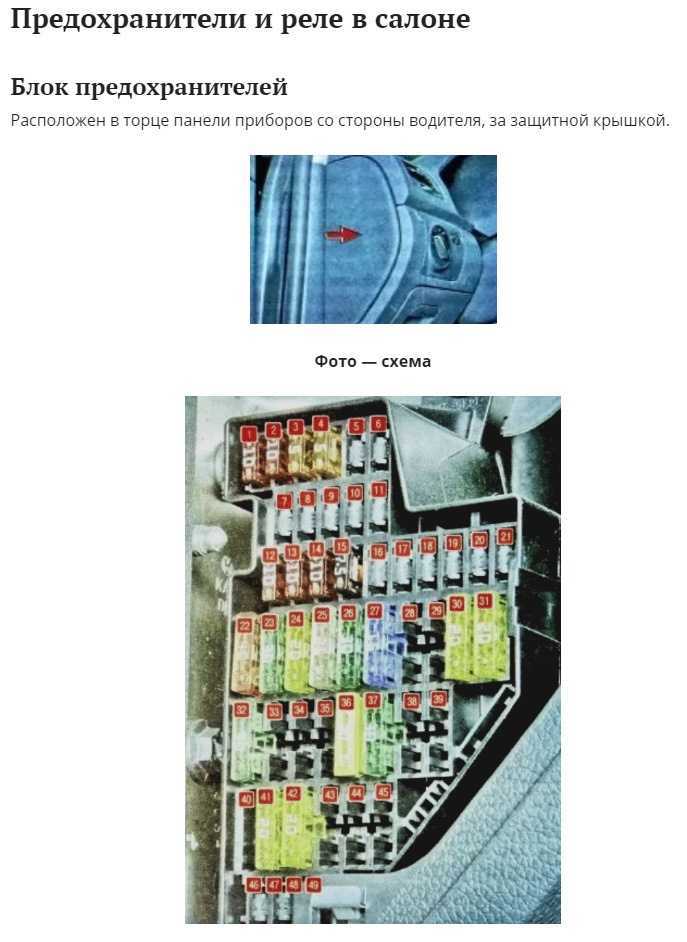

Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.

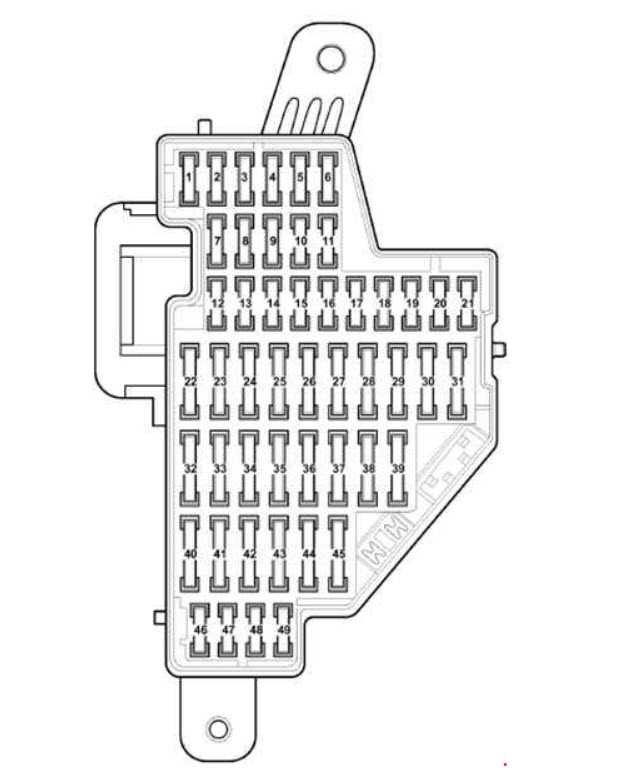

Обозначение предохранителей с крышки блока
Описание
| 1 | Бронировать |
| 2 | 10 / 15A Выключатели на рулевой колонке, насос омывателя, электродвигатель заднего стеклоочистителя стакан |
| 3 | 5 / 7.5A Реле топливного насоса, блок управления двигателем |
| 4 | 7.5A Переключатели на рулевом колесе |
| 5 | Бронировать |
| 6 | 5А Блок управления приборной панелью |
| 7 | 5 / 15A Регулятор направления светового луча, освещение номерного знака |
| восемь | Форсунки 10А или резерв |
| девять | Блок управления ABS 5 / 7.5A, переключатель ASR / ESP |
| 10 | 5 / 7,5 А Главный блок, датчик скорости автомобиля, селектор АКПП, блок управления трансмиссией, выключатель зажигания |
| одиннадцать | 5A Регулятор направления светового пучка, мотор-редукторы в блоках фар |
| 12 | 5A Джойстик регулировки зеркал заднего вида |
| 13 | 15A Блок управления АКП, многофункциональный переключатель АКП, селектор АКП |
| 14 | Блок управления подушками безопасности 5 / 10A |
| 15 | 5A Нагревательные элементы форсунки омывателя ветрового стекла |
| 16 | Блок управления парктроником 5 / 10А |
| 17 | 10 / 15A Лямбда- и клан-зонд обогрев системы улавливания паров топлива |
| 18 | 5 / 7,5A Блок управления в комбинации приборов, противотуманная фара в левом заднем фонаре |
| 19 | 5 / 7,5 А Реле габаритных огней, основной аудиоблок, блок управления электрооборудованием, выключатель зажигания и стартера |
| ветры | 5 / 10A Блок управления в комбинации приборов, подрулевые переключатели |
| 21 год | 10 / 15A Блок управления Powerpack, направленное освещение, освещение салона с задержкой отключения, освещение багажного отделения |
| 22 | Диагностический разъем 5 / 10А, блок управления микроклиматом, блок управления микроклиматом, соленоид блокировки ключа в замке зажигания |
| 23 | 7.5 / 10A Центральный электрический блок, блок управления двигателем, блок управления АКПП, переключатель АКПП (ручной режим) |
| 24 | 5А Блок управления силовым агрегатом, резисторы для наружных зеркал |
| 25 | 5 / 7,5A Датчик давления хладагента, реле компрессора кондиционера, блок управления вентилятором охлаждения, блок управления микроклиматом, диагностический разъем, блок управления отоплением и вентиляцией, диагностический разъем |
| 26 год | 7.5 / 10A Блок управления гидроусилителем руля |
| 27 | 5 / 15A Выключатель фонарей заднего хода в правом заднем фонаре |
| 28 год | Лямбда-зонд 10А |
| 29 | Катушки зажигания 20А |
| тридцать | Электромагнитный клапан канистры 15А, насос охлаждающей жидкости, клапан переключения радиатора рециркуляция выхлопных газов |
| 31 год | Форсунка цилиндра 10А |
| 32 | 10А Топливный насос, 30А Блок управления двигателем |
| 33 | 5A Датчик положения педали сцепления, выключатель стоп-сигнала 10A Блок управления вентилятором радиатора |
| 34 | 7.5A Правый блок — фара (дальний свет) 20A Дальний свет |
| 35 год | 10А Блок управления двигателем |
| 36 | 10 / 15A Топливный насос или форсунки 20A Реле подачи топлива в головку шоссе |
| 37 | 25A Контроллер обогрева сиденья водителя, контроллер обогрева сиденья переднего пассажира, контроллер обогрева переднего сиденья |
| 38 | 7.5А Левый блок — фара (дальний свет), блок управления щитком приборов 30А Блок управления АКПП |
| 39 | 10 / 15A Правая фара (ближний свет) |
| 40 | 30A Выключатель вентилятора отопителя, блок управления вентилятором отопителя |
| 41 год | Электродвигатель заднего стеклоочистителя 15А стакан |
| 42 | Предохранитель прикуривателя 15 / 20A Volkswagen Polo Sedan |
| 43 год | 15 / 20A Блок управления электропакетом, указатели поворота, сигнальные лампы тормозной системы |
| 44 год | Ультразвуковой датчик кражи 15А, противоугонная сирена |
| 45 | 15 / 30A Блок управления навигацией, главный аудиоблок, блок управления мультимедийной системы |
| 46 | 20 / 30A Блок управления блоком питания (звуковой сигнал) |
| 47 | 20 / 30A Электроагрегат (электродвигатель стеклоочистителя) |
| 48 | 25A / 30A Центральный замок, Привод замка двери багажного отделения, Электродвигатель люка топливного бака |
| 49 | 5 / 15A Фонарь заднего хода |
| 50 | 25 / 30A Блок управления двери водителя |
| 51 | 25 / 30A Блок управления дверью переднего пассажира |
| 52 | 30A Блок управления задней левой дверью, Блок управления задней правой дверью |
| 53 | 30А Обогрев заднего стекла |
| 54 | 15A Противотуманная фара |
| 55 | Катушки зажигания 15А |
| 56 | Реле обогрева лобового стекла 40А |
| 57 год | 5 / 7,5 А Боковые лампы в левой фаре и в левом заднем фонаре |
| 58 | 5 / 7,5 А Боковые лампы в правой фаре и в правом заднем фонаре |
| 59 | 10 / 15А Левый замок — фара (ближний свет) |
| 60 | Дневные ходовые огни 15А |
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
Предохранители в салоне Фольксваген Гольф 7

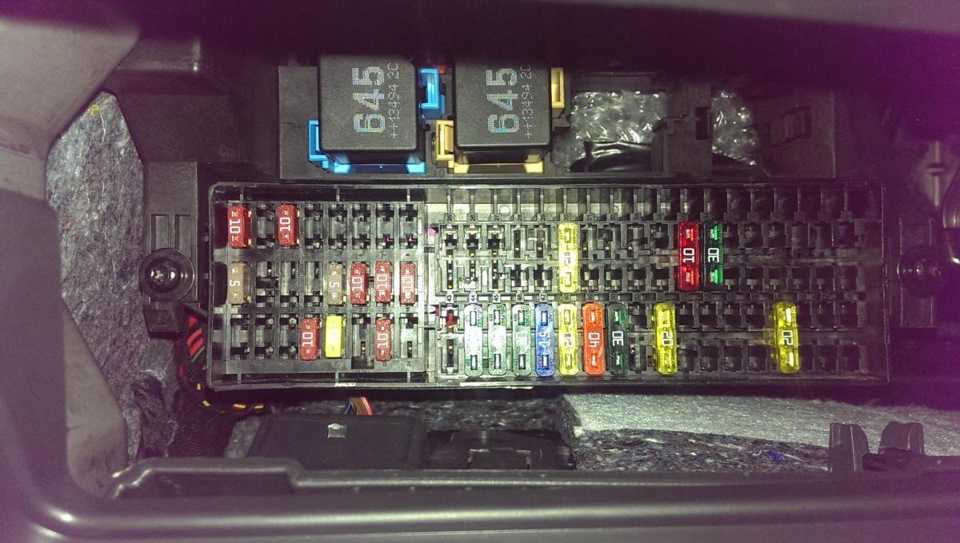

Монтажный блок в салоне расположен в нижней части панели управления со стороны водителя, за перчаточным ящиком. Для доступа к блоку необходимо снять бардачек как на фото ниже.

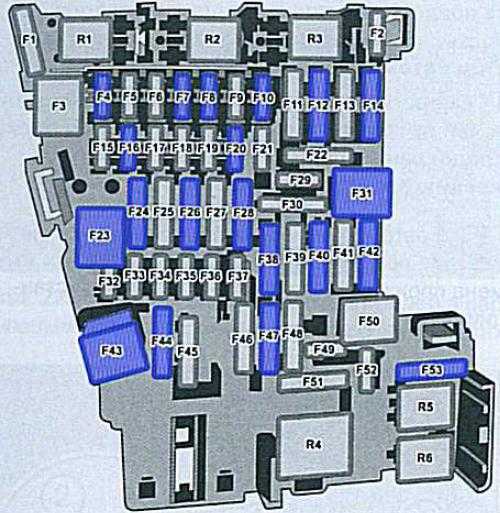

Схема блока предохранителей в салоне Фольксваген Гольф 7
Описание
| F1 | — |
| F2 | — |
| F3 | — |
| F4 | 10А Блок управления бортовой сети, Противоугонная система (7,5А) Панель управления информационно-командной системы (Infotainment) |
| F5 | 5А Шина данных на борту диагностического интерфейса |
| F6 | 5А Датчик противоугонной системы |
| F7 | 10А Регуляторы отопления и кондиционирования, Модуль управления отопителем, Блок управления Climatronic, Модуль управления кондиционером, Рычаг селектора АКП, Вспомогательный радиатор отопителя охлаждающей жидкости двигателя, Реле обогрева заднего стекла, Приемник частоты |
| F8 | 10А Поворотный выключатель света, Кнопка электромеханического стояночного тормоза, Датчик влажности, дождя и света, Диагностическое соединение |
| F9 | — |
| F10 | 10А Управления дисплеем |
| F11 | 10А Модуль управления полным приводом |
| F12 | 20А Модуль управления информационной электроникой, Компоненты системы Infotainment |
| F13 | 15А Электронный модуль управления демпфированием |
| F14 | 30А Модуль управления вентилятором приточного воздуха |
| F15 | 10А Электронный блок управления замком рулевой колонки |
| F16 | 7,5А Усилитель 2-полосного сигнала мобильной связи (телефон), Антенный усилитель, Преобразователь напряжения для зарядного USB-модуля |
| F17 | 5А Модуль управления комбинации приборов |
| F18 | 7,5А Камера заднего вида, Выключатель разблокировки задней крышки |
| F19 | 7,5А Доступ / запуск системного интерфейса |
| F20 | 15А Регулировка положения сиденья |
| F21 | — |
| F22 | — |
| F23 | 40А Блок управления бортовой сети, фара и наружное освещение |
| F24 | 30А Модуль управления люком в крыше с электроприводом |
| F25 | 30А Модуль управления двери водителя и пассажира |
| F26 | 20А Блок управления бортовой сети, 30А Переднее сиденье с подогревом |
| F27 | 30А Модуль управления цифровой звуковой системой |
| F28 | 20А Модуль управления прицепом |
| F29 | — |
| F30 | 25А Модуль управления натяжителем ремня безопасности |
| F31 | 40А Блок управления бортовой сети, фара и наружное освещение |
| F32 | 7,5А Система помощи водителю фронтальной камеры, Модуль управления дистанционным управлением, Модуль управления системой помощи при парковке, Модуль параллельного управления парковкой |
| F33 | 5А Модуль управления подушками безопасности |
| F34 | 7,5А Выключатель света, Внутреннее зеркало заднего вида, Кнопка индикации контроля давления в шинах, Выключатель фонаря заднего хода, Датчик качества воздуха, Кнопка электромеханического стояночного тормоза |
| F35 | 10А Диагностический разъем, Автоматическое затемнение внутреннего зеркала заднего вида, Регулировка угла поворота и дальнего света фар, Электродвигатель регулировки света фар |
| F36 | 10А Дневной ходовой свет и стояночные фонари и модуль их управления — правый |
| F37 | 10А Дневной ходовой свет и стояночные фонари и модуль их управления — левый |
| F38 | 20А Блок управления прицепа |
| F39 | 30А Модуль управления двери переднего пассажира, электродвигатель заднего правого стекла, модуль управления двери водителя, электродвигатель регулятора левого заднего стекла |
| F40 | 20А Предохранитель прикуривателя Фольксваген Гольф 7, розетка 12 В |
| F41 | 10А Блок управления электроникой рулевой колонки |
| F42 | 40А Блок управления бортовой сети, Стеклоомыватель, Центральный замок |
| F43 | 30А Блок управления бортовой сети |
| F44 | 15А Модуль управления прицепа |
| F45 | 15А Регулировка сиденья водителя и пассажира |
| F46 | — |
| F47 | 15А Электродвигатель стеклоочистителя заднего стекла |
| F48 | — |
| F49 | 5А Датчик положения педали сцепления, реле стартера |
| F50 | — |
| F51 | 25А Модуль управления натяжителем ремня безопасности правого переднего сиденья |
| F52 | — |
| F53 | 30А Обогрев заднего стекла |
Расшифровка блоков предохранителей Volkswagen Golf II до 07.89
Номер Номинальный ток, A Назначение предохранителя
Блок предохранителей в передней панели слева
1 30 Вентилятор системы охлаждения
2 10 Стоп-сигналы
3 10 ПрикуривательРадиоприемникЧасыОсвещение салона
4 15 Аварийная сигнализация
5
15 Топливный насос 6 15 Противотуманная фара
7 10 Габаритный огонь — левый фонарь
8 10 Габаритный огонь — правый фонарь
9 10 Дальний свет — правая фара и контрольная лампа панели
10 10 Дальний свет — левая фара
11 15 Стеклоочиститель и омыватель лобового стеклаОмыватель фар
12 15 Стеклоочиститель и омыватель заднего стеклаЭлектропривод зеркалКонтрольная лампа уровня охлаждающей жидкости
13 20 Обогрев заднего стеклаОбогреватель зеркал
14 20 Вентилятор отопителя
15
20 Фонарь заднего ходаПодсветка выбора передач — АКПП
16 10 Звуковой сигнал высокий тон
17 10 Карбюратор — автоматическое пусковое устройствоЭлектрический подогрев выпускной трубыКлапан отключения подачи топлива
18 10 Звуковой сигнал два тонаОбогрев сиденийИндикатор включения стояночного тормоза
19 10 Указатель поворотов
20 10 Освещение: номерного знака, вещевого ящикаПротивотуманные фары
21 10 Ближний свет — левая фара
