Расположение

Общая схема расположения всех электронных блоков управления

Назначение

1	Блок управления кондиционером – в панели управления отопителем
2	Усилитель сигнала антенны
3	Блок управления противоугонной системы – лампы освещения салона
4	Датчик наклона автомобиля (противоугонная система) — в блоке управления противоугонной системы
5	Звуковой сигнал противоугонной системы
6	Датчики изменения объема (противоугонная система) – в блоке управления противоугонной системы
7	Блок управления сигналом противоугонной системы-в блоке управления иммобилайзером
9	Приемник дистанционного управления дополнительным отопителем
10	Аккумуляторная батарея – пространство для ног со стороны пассажира
12	Блок управления приводом сцепления
13	Диагностический разъем (DLC)
14	Блок управления электроприводом стеклоподъемника – в передней панели управления стеклоподъемниками
15	Блок управления левым передним стеклоподъемником – в электродвигателе привода стеклоподъемника
16	Блок управления левым задним стеклоподъемником – в электродвигателе привода стеклоподъемника
17	Блок управления правым передним стеклоподъемником – в электродвигателе привода стеклоподъемника
18	Блок управления правым задним стеклоподъемником – в электродвигателе привода стеклоподъемника
19	Блок предохранителей /реле приборная панель
20	Блок предохранителей /реле, пространство для ног
21	Блок предохранителей /реле, моторный отсек
22	Звуковые сигналы — за передним бампером
23	Электронный блок управления иммобилайзером
24	Кольцевая антенна иммобилайзера – возле замка зажигания
26	Блок управления освещением – в переключателе головного освещения
27	Многофункциональный блок управления – функции: Центральный замок, указатели поворота, люк – в комбинации приборов
28	Блок управления навигационной системы – в блоке аудиосистемы
29	Датчик температуры окружающего воздуха
30	Блок управления системой парковки
31	Датчик дождя — во внутреннем зеркале заднего вида
32	Блок управления подогревом сиденья-в блоке переключателей
33	Боковой датчик удара, левый
34	Боковой датчик удара, правый
35	Электронный блок управления SRS
36	Модуль подключения к телефонной сети
37	Блок управления интерфейсом телефона
39	Реле прерывистого режима работы очистителя лобового стекла – электродвигатель очистителя лобового стекла

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Volkswagen Amarok, предохранители Volkswagen Amarok, электросхема двигателя Volkswagen Amarok, цветная электросхема Volkswagen Amarok

3. Замена предохранителей

Внимание: В электрической системе автомобиля используется высокое напряжение, оно может приводить к ударам током, тяжёлым ожогам и смерти! — Ни в коем случае не прикасайтесь к проводам системы зажигания. — Не допускайте возникновения коротких замыканий в электрооборудовании

Внимание: Использование неподходящих предохранителей, отремонтированных перегоревших предохранителей или замыкание контактов электрической цепи без предохранителей может вызвать пожар и тяжёлые травмы. — Никогда не устанавливайте предохранители, рассчитанные на больший ток, чем требуется

Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера. — Отремонтированными предохранителями (т. н. «жучками») не пользоваться! — Заменять предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами запрещено!

Примечание: — Чтобы избежать повреждения системы электрооборудования в автомобиле, перед заменой предохранителя нужно обязательно выключать зажигания, освещение (фары, освещение салона и т. д.) и все электрические приборы и вынимать ключ из замка зажигания. — Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждения в другом месте электрической цепи. — Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования. — К одному электроприбору могут относиться несколько предохранителей. — Один предохранитель может защищать цепи нескольких электрических потребителей. — Заменяйте перегоревшие предохранители только предохранителями такого же номинала (цвет и маркировка должны быть идентичными) и размера.

Цветовая маркировка предохранителей

Цвет	Сила тока в амперах
лилового цвета	3
бежевого цвета	5
коричневого цвета	7,5
красного цвета	10
синего цвета	15
жёлтого цвета	20
белого цвета или прозрачный	25
зелёный	30
оранжевый	40

С левой стороны приборной панели

В моторном отсеке

Замена перегоревших предохранителей

Подготовка

Выключите зажигание, освещение и все потребители электроэнергии.

Откройте соответствующий блок предохранителей.

Распознавание перегоревших предохранителей

Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке.

Посветите на предохранитель фонариком. Так выгоревшее место будет заметно лучше.

Замена предохранителей

• Извлеките из крышки блока предохранителей пластмассовый пинцет (1).
• Маленький предохранитель захватите пинцетом (1) сверху А.
• На большие предохранители пинцет (1) надевайте сбоку.

• Извлеките перегоревший предохранитель.
• Перегоревший предохранитель замените новым, рассчитанным на такую же силу тока (цвет и маркировка должны быть идентичными) и имеющим такой же размер.
• Вставьте пластмассовый захват обратно в крышку.
• Установите на место крышку.

Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждения электрической цепи в другом месте.

Блок в салоне

Блок предохранителей и реле находится в нижней части приборной панели со стороны водителя. Для доступа нужно снять бардачок.

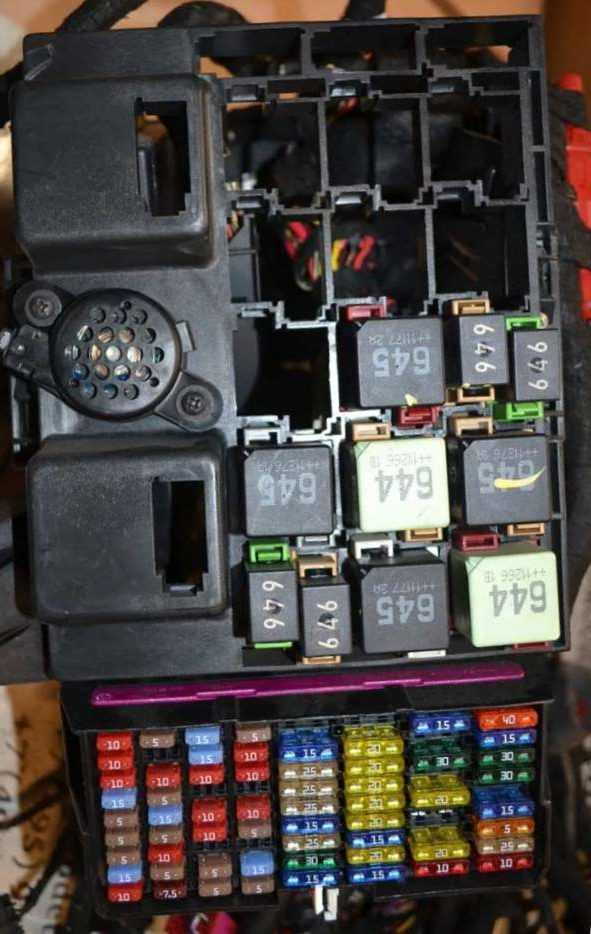

Фото пример

Схема

Описание

1	Не используется
2	10A Модуль управления электроникой рулевой колонки
3	30А Модуль управления задним вентилятором приточного воздуха
4	7,5А Модуль управления бортовой сетью
5	7,5A Шина данных бортового диагностического интерфейса
Реле системы дистанционного запуска
6	7,5А Селекторный механизм
Соленоид замка зажигания
7	10A Управление обогревателем и кондиционером
Блок управления задним дисплеем кондиционера
Реле обогревателя заднего стекла
Реле муфты кондиционера
Модуль контроля давления в шинах
8	7,5A Диагностическое соединение
Кнопка электромеханического стояночного тормоза
Головка управления выбором профиля вождения
Датчик дождя/ света
Поворотный переключатель света
Модуль освещения поворотов и корректора фар
Лампа 1 контурной подсветки панели приборов
Лампа 2 контурной подсветки панели приборов
Лампа 3 контурной подсветки панели приборов
Головка управления открыванием гаражных ворот
9	7,5А Блок управления электроникой рулевой колонки
Выключатель зажигания/ стартера
10	7,5А Головка управления передним информационным дисплеем
11	40A Модуль управления бортовой сетью
12	20А Модуль управления информационной электроникой 1
13	Не используется
14	40А Модуль управления вентилятором приточного воздуха
15	10А Электронный блок управления замком рулевой колонки
16	7,5A USB-распределитель
USB-соединение 1
17	7,5А Комбинация приборов
Модуль управления модулем экстренного вызова и блоком связи
18	7,5A Селекторный механизм
Модуль управления периферийной камерой
Ручка задней крышки
19	7,5A Интерфейс системы доступа/запуска
20	Не используется
21	15А Модуль управления полным приводом
22	15A Модуль управления распознаванием буксировки
23	30А Модуль управления люком с электроприводом
24	40A Модуль управления бортовой сетью
25	30A Модуль управления дверью водителя
Электродвигатель заднего стеклоподъемника со стороны водителя
26	30A Модуль управления бортовой сетью
27	30A Модуль управления бортовой сетью
28	25A Модуль управления распознаванием буксировки
29	5A Датчик давления в контуре хладагента
30	10A Реле системы дистанционного запуска
31	Модуль управления задней крышкой
32	10A Модуль управления обнаружением слепых зон
Модуль управления обнаружением слепых зон 2
Блок управления системой помощи при парковке
Передняя камера системы помощи водителю
Модуль управления дистанционным регулированием
33	7,5А Модуль управления подушками безопасности
Датчик присутствия пассажира на переднем сиденье
Модуль управления системой обнаружения присутствия пассажиров
34	7,5A Датчик давления в контуре хладагента
Модуль переключателей в приборной панели, в центре / Контрольная лампа отключения подушки безопасности переднего пассажира
Внутреннее зеркало заднего вида
Поворотный переключатель света
Розетки реле
35	7,5/10A Диагностический разъем
36	7,5/10А Фара передняя правая
37	7,5/10А Фара передняя левая
38	25A Модуль управления распознаванием буксировки
39	30A Модуль управления дверью переднего пассажира
Электродвигатель заднего стеклоподъемника со стороны пассажира
40	Розетка 20А 12 В
Розетка 12 В 2
Розетка 12 В 3
41	Не используется
42	40A Модуль управления бортовой сетью
43	30/40A Модуль управления цифровой аудиосистемой
44	15A Модуль управления распознаванием буксировки
45	15A Вентилятор 1 спинки переднего левого сиденья
Вентилятор 1 подушки левого переднего сиденья
46	Преобразователь 7,5/30А с розеткой, 12В-230В
47	15А Электродвигатель стеклоочистителя заднего стекла
48	Не используется
49	7,5А Реле стартера 1
Реле стартера 2
Реле системы дистанционного запуска
50	40А Модуль управления задней крышкой
51	25A Блок управления задним дисплеем кондиционера
52	Не используется
53	30А Реле обогревателя заднего стекла

Реле

• R1 Реле системы дозирования восстановителя -J963-
• R2 –
• R3 –
• R4 Реле питания клеммы 15 -J329-
• R5 Реле обогрева заднего стекла -J9-
• R6 Реле розеток -J807-

Дополнительные предохранители

Схема

Обозначение

A	Не используется
B	15А Головка управления регулировкой правого переднего сиденья
Вентилятор спинки правого переднего сиденья 1
Вентилятор подушки правого переднего сиденья 1
C	Не используется
D	7,5A USB-разъем для зарядки 1
E	5A Датчик давления в контуре хладагента
F	Не используется
G	25A Электрический датчик положения тормозов прицепа

Блок под капотом

Монтажный блок предохранителей и плавких вставок установлен на пластмассовом держателе над аккумуляторной батареей в моторном отсеке.

Схема

Описание

1	25А Блок управления ABS
2	30А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель вентилятора системы охлаждения
3	5А Блок управления электродвигателем вентилятора системы охлаждения
4	10А Блок управления ABS
5	5А Блок управления электропакетом
6	Резерв
SA1	150/175А Генератор
SA2	Резерв
SA3	110А Выключатель зажигания, переключатель освещения, подрулевые переключатели, реле разгрузки контактов выключателя зажигания, реле топливного насоса, реле подачи топлива при открывании двери водителя, реле ближнего света фар, цепи предохранителей 4, 20, 56, реле стояночных огней, реле электропитания клеммы 30
SA4	50А Блок управления усилителя рулевого управления
SA5	40А Блок управления ABS
SA6	40А Блок управления вентилятора системы охлаждения
SA7	Резерв

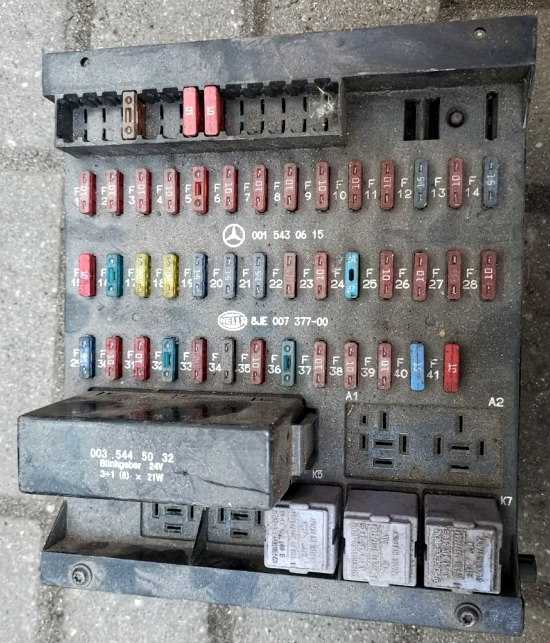

Блок предохранителей и реле

Основной блок с предохранителями и реле расположен в нижней части панели приборов со стороны пассажира за защитной крышкой.

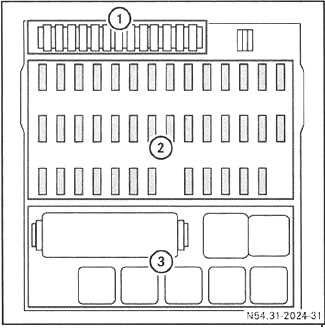

Расположение элементов блока

1. Запасные предохранители
2. Основной отдел предохрантелей
3. Реле

Схема

Описание

Предохранители

1. 10А Задние противотуманные фонари, в том числе на прицепе
2. 10А Освещение комбинации приборов / подсветка переключателей, фароочиститель, система регулировки угла наклона фар, Монтажный блок — клемма 58
3. 10A Дополнительные указатели поворота
4. 10A Подъемный верхний люк, радиоприемник на 24 В, ручной тормоз — клемма 30
5. 10А Рабочая фара, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 30
6. 10А Резервный
7. 15А Монтажный блок — зажим D+
8. 10А Система обогрева зеркал
9. 15А Гнезда электропитания на 24 В
10. 10А Цифровой тахограф, комбинация приборов, разъем диагностирования — клемма 30
11. 20А Гнездо электропитания прицепа — клемма 30
12. 20А Гнездо электропитания системы ABS прицепа — зажим 30
13. 10А Внутреннее освещение, система Toll Collect — зажим 30
14. 10А Фароочиститель
15. 10А Генератор трехфазного тока, коробка передач, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 15
16. 10А Механизмы отбора мощности
17. 20А Вентилятор отопителя, кондиционер
18. 5А Комбинация приборов, радиоприемник, телефон, громкая связь, телефакс — клемма 15R
19. 10А Прикуриватель
20. 15А Блок переключателей на стороне переднего пассажира
21. 15А Блок переключателей на двери водителя
22. 10А Стеклоомыватель, аварийная сигнализация — зажим 30
23. 10А Ближний свет справа
24. 10А Ближний свет слева
25. 10А Дальний свет справа
26. 10А Дальний свет слева, контрольный индикатор включения дальнего света
27. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари слева, гнездо электропитания прицепа, система Toll Collect
28. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари справа, гнездо электропитания прицепа
29. 15А Система управления коробкой передач
30. 10А Управление работой двигателя — клемма 15, автомобили для перевозки опасных грузов (GGVSE): аварийный выключатель NOT-AUS
31. 10А Блок переключателей на двери водителя, установка положения наружных зеркал заднего вида, блок системы нейтрализации ОГ — клемма 15
32. 10А Полный привод, система ESP, система дополнительного водяного отопления
33. 10А Стеклоомыватель, аварийная сигнализация, гнездо электропитания прицепа — клемма 15
34. 10А Фонарь сигнала торможения, свет заднего хода, гнездо электропитания прицепа
35. 10А Датчик конденсата, гнездо электропитания системы ABS прицепа — клемма 15
36. 15А Система дополнительного водяного отопления
37. 10А Стеклоомыватель
38. 10А Цифровой тахограф, комбинация приборов, подушка безопасности — клемма 15
39. 10А Звуковой сигнал, система Toll Collect, разъем диагностирования, система FleetBoard, распределитель — клемма 15
40. 10А Механизм блокировки дифференциала
41. 10А Система обогрева сидений

Реле

• K3 ABS/BS/EPB отключено
• K4 Реле нагревателя стартера/ аккумулятора
• К5 Д+
• K6 Стоп-сигнал
• K7 Фонарь заднего хода

Дополнительные секции

Схема

Назначение

А1

1. 10А Часы системы дополнительного отопления, система FleetBoard, система Toll Collect — клемма 30
2. 20А Система дополнительного отопления
3. 15А Система центральной блокировки замков
4. 15А Система замков с комфортабельным управлением
5. 10А Электронная тормозная система, гнездо электропитания переносной лампы — клемма 15
6. 15А Гнездо электропитания на 12 В
7. 10А Трансформатор напряжения на 24 В / 12 В, 8A / 15А Трансформатор напряжения на 24 В / 12 В, 15A
8. 10А Система центральной блокировки замков / система замков с комфортабельным управлением, дистанционное радиоуправление, тормоз замедлитель
9. 10А Осушитель сжатого воздуха
10. 15А Распределитель — клемма 30
11. 15А Блок системы нейтрализации ОГ — клемма 30
12. 10А Гидроборт
13. 10А Система управления коробкой передач
14. 10А Рабочая фара, тормоз-замедлитель

А2

1. 20А Система обогрева ветрового стекла
2. 10А Дневные ходовые огни
3. 10А Система обогрева ветрового стекла
4. 10А Система охлаждения трансмиссионного масла, холодильный бокс / 25А Система охлаждения трансмиссионного масла Allison
5. 15А Электронно-гидравлический автономный усилитель рулевого привода — зажим 30
6. 10А Электронно-гидравлический автономный усилитель рулевого привода — зажим 15
7. 10А Дополнительная фара
8. 10А Проблесковый маячок
9. 15А Электронная тормозная система — клемма 30
10. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 30
11. 10А Резервный
12. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 15
13. 20А Система обогрева ветрового стекла
14. 15А Электронная тормозная система — Клемма 30

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

ТОП 10 ПРОБЛЕМ Б/У VOLKSWAGEN AMAROK | Ваг Автосервис | Яндекс Дзен

Описание предохранителей и реле Фольксваген Амарок — схемы блоков, руководство по обучению Для начала рассмотрим причины, влияющие на попадание воды внутрь фильтра.

Поломки двигателя Признаки неисправности Проблемы с датчиками Признаки неисправности Теххарактеристики Сгорел предохранитель Причины поломки Система зажигания Расшифровка кодов

Автошторки ТРОКОТ на магнитах — альтернатива тонировке

• Магнитные крепления позволяют быстро установить и снять экраны
• Отличный обзор по зеркалам
• Без вреда для обшивки двери
• Защита частной жизни

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

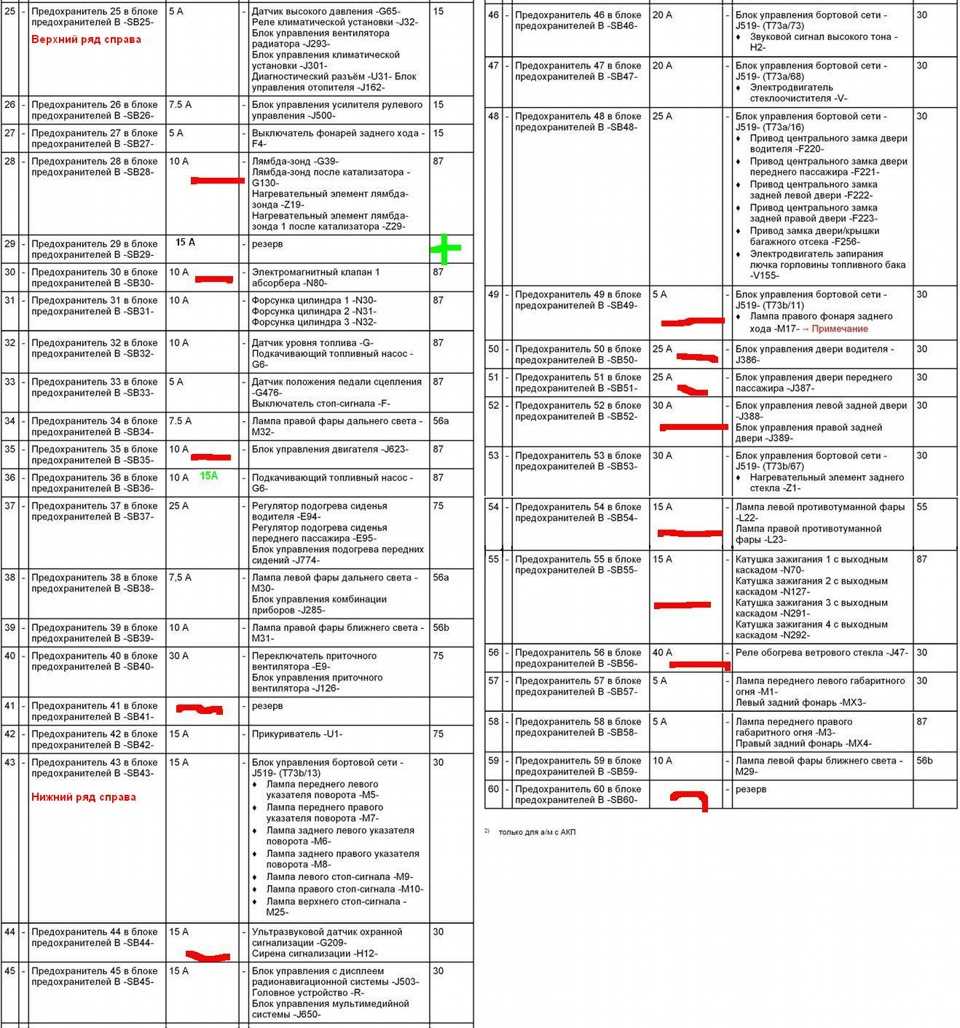

Различия в блоках предохранителей и реле

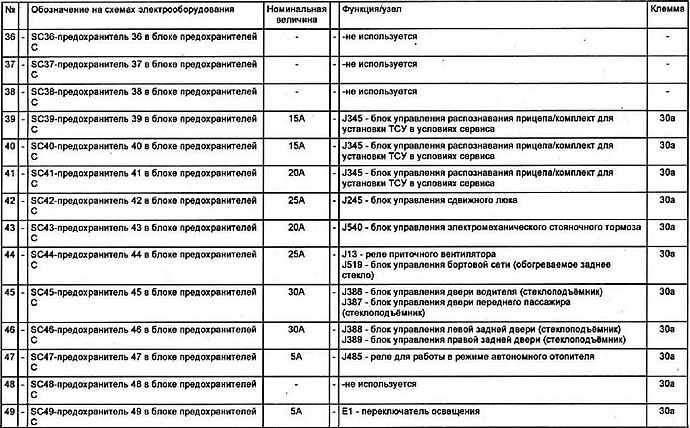

С 2013 г. на пикапе установлена новая коробка на 68 позиций. На чертеже бокс обозначен буквами SC. Пластиковый кейс расположен под передней панелью слева от водителя. От предшествующего блока на 72 позиции он отличается чередованием полос с защитными элементами. В модели авто первого поколения салонный модуль включает 9 горизонтальных рядов по 8 плавких вставок в каждом.

В коробке находятся 20 коммутационных выключателей, обозначенных на чертеже:

Схема предохранителей в салонном модуле автомобилей Volkswagen Amarok первого поколения.

На автомобилях разных комплектаций

Максимальная комплектация седана Амарок включает 19 позиций. Мощность двигателя варьируется от 140 до 258 л.с. (Highline), привод полный, двигатель – дизель на 2,0 л.

На седане серии Dark Label прерыватели тока контролируют дополнительные устройства:

• подушки безопасности пассажира;
• систему ABS;
• крепление кресла для детей;
• NSA;
• датчик давления в шинах.

В исполнении Highline защитники подключены к электрическому обогревателю форсунок, омывателю фар, датчику света.

На машинах с бензиновым и дизельным двигателями

Дизельный силовой агрегат объемом 2,0–4,0 л (180–224 л.с.) установлен на пикапе 2010–2021 гг. выпуска. 4-цилиндровые двигатели оснащены системой впрыска Common Rail.

Турбокомпрессор мотора защищают плавкие вставки, расположенные в установочном модуле. Амарок укомплектован механической 6-ступенчатой коробкой передач, электронной системой безопасности, механизмом впрыска топлива, агрегатом высокого давления, заслонкой с пневмоприводом.

Дизельный мотор TDI 2,0 (140 л.с.) турбированный, оснащен вентилятором, подключен к 6-ступенчатой коробке передач. Немецкая модель пикапа не имеет двигателя, работающего на бензине. На машине установлены дизельные силовые установки.
