Описание предохранителей и реле hyundai solaris 1 со схемами блоков

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

Отключить контакты от аккумулятора.
Выщелкнуть центральную консоль мультимедийного проигрывателя. Часть крепится на пластиковых защелках и снимается плоской отверткой.
Отсоединить блок аудиосистемы (держится на 4 винтах).
Аккуратно отцепить контакты проводки.
Далее раскрутить кожухи рулевой стойки и удалить их.
При помощи широкой отвертки выщелкнуть крепежи облицовочной части доски.
Под ней находятся 4 болтика, удерживающие комбинацию приборов – открутить.
Далее потребуется разъединить клеммы проводов и полностью снять доску с машины.

Подогрев передних и задних сидений

С началом выпуска Лады Весты заводские конструкторы привнесли в российские автомобили много функций, которых длительное время не было. Одна из них – подогрев передних и задних сидений.

В Весте эта опция была заложена инженерами с начала ее продаж в кузове «седан». Но подогревы сидений периодически дорабатывались. Первые модели всех комплектаций оснащались только подогревами сиденья водителя и переднего пассажира. Причем регулировка нагрева осуществлялась по двухступенчатой схеме.

У клавиш включения нагрева сидений, которые находятся с задней стороны рукоятки переключения скоростей, было два положения. Одно из них – включение, другое – выключение. Конструкторы решили доработать систему, и добавили к дорогим комплектациям авто трехуровневый подогрев сидений. Это позволило водителю изменять температуру нагревания.

Но такая возможность отсутствует в комплектации «Классик», и автовладельцы по-прежнему пользуются только двухступенчатым подогревом. В 2020 году АвтоВАЗ дополнительно предоставил покупателям несколько новых опций автомобиля Лада Веста.

Среди них стоит отметить актуальные для зимы функции – подогрев задних сидений. Это новшество имеется в комплектации «Эксклюзив», «СВ», и «Кросс» в исполнении «Престиж». Но в Ладе Весте с газовым оборудованием такой функции пока нет, даже в дорогих комплектациях.

Частые вопросы

С помощью нашего адаптера Вы подключаетесь к плафону освещения салона. Следовательно, питание на видеорегистратор или на другое устройство будет подаваться и отключаться, так же как и на плафон. У всех автомобилей это реализовано по-разному. У некоторых это связано с зажиганием, у некоторых с центральным замком. У некоторых автомобилей питание на плафон подается постоянно. Но Вы можете проверить, как это будет работать именно на Вашем автомобиле. Для этого включите плафон освещения в положение постоянного освещения и посмотрите за его поведением при включении зажигания, закрытии/открытии автомобиля.

Подключение к плафону освещения, разумеется, не является официальным способом подключения видеорегистратора. Все что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. И, теоретически, официальный дилер может использовать факт подключения для того, что бы отказать Вам в гарантийном ремонте электрики. Но огромный плюс подключения нашим адаптером по сравнению с другими способами (скруткой, пайкой) заключается в том, что Вы можете очень легко все демонтировать и привести в исходное состояние перед поездкой к ОД.

Мы не утверждаем, что подключение к плафону освещения это самый правильный и безопасный способ подключения. Мы лишь пытаемся помочь тем, кто выбрал для себя такой способ, сделать это легче, быстрее и возможно несколько правильнее, без скрутки пайки и т.д. В любом случае все, что Вы делаете со своим автомобилем, Вы делаете на свой страх и риск. Тысячи людей используют такой способ подключения видеорегистраторов, радар-детекторов и других устройств. Практика показывает, что это достаточно безопасный и простой способ подключения

Но все же необходимо соблюдать осторожность. Мы не рекомендуем подключать более одного потребителя таким способом

Это может вызвать повышение нагрузки и оплавление штатной проводки автомобиля.

Блок в салоне

Расположен под панелью приборов со стороны водителя. Для доступа уберите защитную крышку.

Предохранители

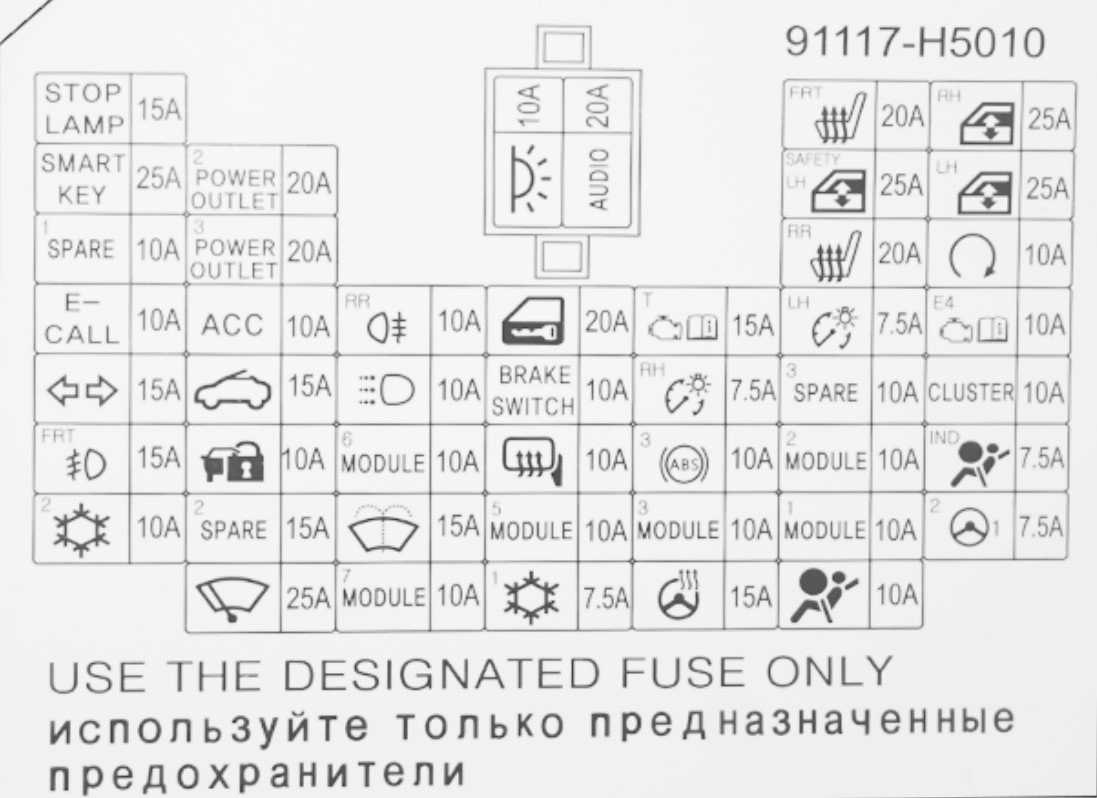

Пример схемы с крышки блока

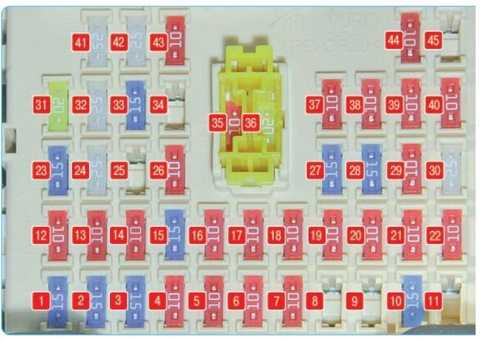

Схема

Описание предохранителей

1	15А FRT-Deicer — Обогрев ветрового стекла
2	15А P/OUTLET — Розетка 12В
3	10А C/LIGHTER — Прикуриватель
4	10А АСС — Замок зажигания — аудиосистема, модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа
5	10А A/BAG IND — Индикатор отключения подушки безопасности — перед
6	10А A/BAG — Подушки безопасности, модуль управления SRS
7	10А T/SIG Аварийно — световая сигнализация
8	Резерв
9	Резерв
10	15А R/WPR — Очиститель заднего стекла — двигатель, Много функциональный переключатель
11	Резерв
12	10А RR (R/FOG) — Противотуманные фонари (сзади)
13	10А FRT (F/FOG) — Противотуманные фары (перед)
14	10А ROOM 2 — Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения)
15	15А STOP LP — Стоп-сигналы
16	10А CLUSTER — Комбинация приборов
17	10А IG1 1 — Модуль управления системой безопасности
18	10А ABS — гидро электронный модуль АБС
19	10А B/UP LP — Задние ходовые огни (выключатель)
20	10А PCU — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа
21	10А H/LP LH — Фара — левая
22	10А DAY TIME RUNNING LIGHT — Дневные ходовые огни
23	15А HAZARD — Выключатель аварийной сигнализации
24	25А SMK 1 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа
25	Резерв
26	10А SMK 2 — Модуль управления модуль управления электро оборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя
27	15А TCU — Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов
28	15А IGN COIL — Катушка зажигания 1-4, конденсатор
29	10А IGN 2 — Электро стекло подъемники. Люк
30	25А F/WPR — Очиститель ветрового стекла
31	20А DOOR LOCK — Центральный замок — блок управления
32	25А SAFETY P/WDW — Электро стекло подъемники — блокировка
33	15А S/HEATER — Обогрев передних сидений
34	Резерв
35	10А ROOM 1 — Освещение салона. Кондиционер
36	20А AUDIO — Аудиосистема
37	10А TAIL LH — Фара и фонарь по левому борту. Освещение номерного знака
38	10А TAIL RH — Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения
39	10А START — Стартер — реле. Противоугонная сигнализация
40	10А H/LP RH — Фара — правая
41	25А P/WDW LH — Блок управления стекло подъемниками — переключатель левого заднего
42	25А P/WDW RH — Блок управления стекло подъемниками — переключатель правого заднего
43	10А HTD MIRR — Система обогрева наружных зеркал заднего вида
44	10А A/CON 2 — Кондиционер
45	Резерв

Узнать больше информации про то, как заменить предохранитель на прикуриватель в хендай солярис 1 го поколения можете посмотрев данное видео.

Реле

С обратной стороны блока могут находится некоторые реле.

Схема

Расшифровка реле

МК1 Реле обогрева заднего стекла
МК2 Реле противотуманных фар
МК3 Реле противотуманного света
МК4 Реле габаритного света
MК5 Реле освещения салона
МК6 Реле обогрева ветрового стекла
МК7 Реле центрального замка
МК8 Резерв
МК9 Резерв
МК10 Реле аварийной сигнализации
МК11 Реле стеклоподъемников
МК12 Резерв
МК13 Электронное управляющее реле сигналов торможения (устанавливается вне блока)

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

кнопки включения обогрева;
электрических реле и блока обогрева;
нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

Кресло сдвигается в крайнее заднее положение.
С передних частей направляющих полозьев снимаются заглушки (2 шт.).
Отвинчиваются болты под ними (2 шт.).
Сидение сдвигается в крайнее переднее положение.
Снимаются заглушки с задних частей направляющих (2 шт.).
Отвинчиваются болты под ними (2 шт.).
Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
Далее кресло извлекается из автомобиля через переднюю дверь.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Расположение и электросхема

Как сказано выше практически все цепи питания электрических устройств в транспортном средстве защищены предохранителями. Более мощные потребители напряжения подключаются через специальные реле (те же самые предохранители, только мощнее). И те, и другие находятся в специальных блоках, которые, в свою очередь, установлены в салоне транспортного средства и в моторном отсеке.

Автомобиль Hyundai Solaris

Если вы являетесь владельцем этого авто, то вам может быть интересна эта статья. Для начала мы рассмотрим схему расположения и обозначение всех деталей БП (далее — блок предохранителей) данного авто.

БП в салоне автомобиля

Большая часть предохранителей находится в БП, расположенном в салоне транспортного средства. В частности, он установлен в торпеде под рулевым колесом и скрыт пластиковой защитной крышкой. Чтобы добраться до блока, нужно открыть декоративную накладку. Для этого можно воспользоваться отверткой.

Схема БП транспортного средства Hyundai Solaris, установленного под рулевым колесом торпеды автомобиля

Таблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 1

Таблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 2

Таблица описания предназначения составляющих БП, расположенного в салоне транспортного средства, часть 3

БП в моторном отсеке

Также часть деталей есть в блоке, установленном под капотом. Он находится с правой стороны, рядом с аккумуляторной батареей. Чтобы добраться непосредственно до самого БП, необходимо будет снять пластиковую защитную крышку устройства, под которой находится его корпус. Ниже представлена схема и назначение всех деталей БП. Кроме того, на боковой стенке этого БП установлен главный прибор.

Схема БП, который находится в подкапотном пространстве транспортного средства Hyundai Solaris. С 1 по 9 номер на схеме выделен галвная составляющая часть БП.

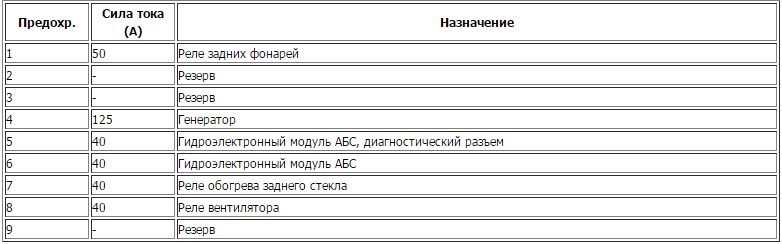

Таблица назначения составляющих БП, отвечающих за функционирование тех или иных электрических приборов вашего авто, часть 1

Таблица назначения составляющих БП, отвечающих за функционирование тех или иных электрических приборов вашего авто, часть 2

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Прикуриватель включён в одну цепь с розеткой 12V.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

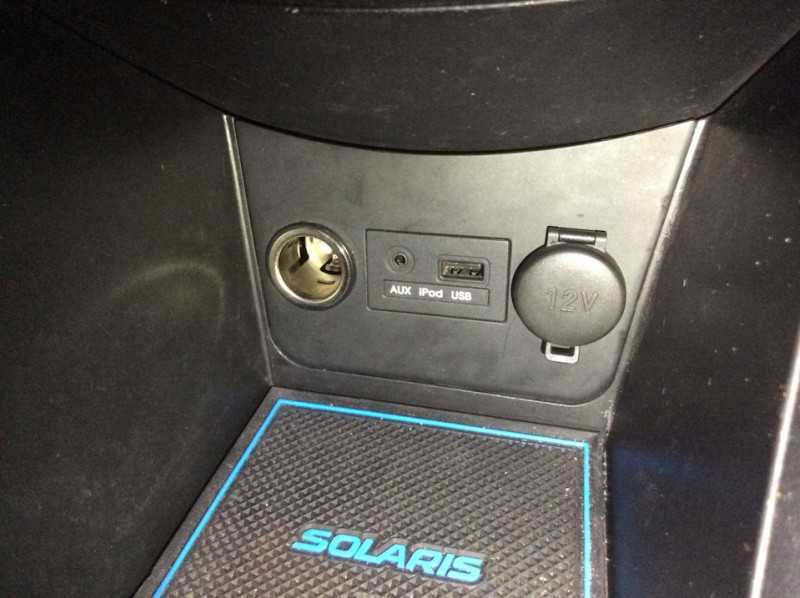

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

Сгорел предохранитель (в салоне автомобиля);
Повреждена электрическая проводка;
Одну из розеток необходимо заменить новой.

Замена предохранителя

Несложная процедура, которая заключается в определении точного местоположения вышедшего из строя элемента. В левой части торпедо с водительской стороны, чуть пониже кнопок регулировки фар находится прямоугольная пластиковая заглушка. Аккуратно тянем её на себя и немного вверх крышку за углубление для руки.

Ниже кнопок управления фар находится салонный блок предохранителей.

Тянем крышку на себя и немного вверх.

В нишу встроен блок предохранителей, один из которых нам и нужен. Согласно схеме расположения перегоревший элемент находится в нижнем ряду, третий слева. Предохранитель синего цвета, с силой тока на 15А.

Предохранитель, который отвечает за прикуриватель и розетку, находится в нижнем ряду, третий слева.

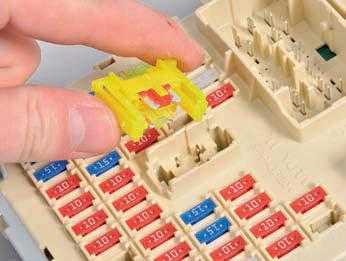

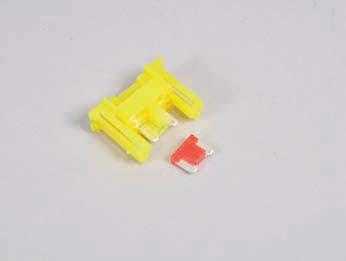

Для демонтажа воспользуйтесь специальным пластиковым пинцетом, который находится вместе с запасными предохранителями под капотом, слева от аккумулятора вместе с блоком предохранителей.

Ремонта по первому типу неисправности, обычно будет достаточно, чтобы работоспособность прикуривателя восстановилась.

Видео о замене предохранителя на розетку и прикуриватель в Хёндай Солярис

Ремонт проводки, питающей прикуриватель

Для того чтобы осуществить данную процедуру, необходимо ехать на станцию технического обслуживания, либо найти подходящего электрика. Самостоятельно с этим справиться не получится. Единственный нюанс, который можно решить самому – проверить наличие питания на доступных тестированию клеммах и открытых соединениях. Понадобится некоторое оборудование:

тестер;
вольтметр;
мультиметр.

Имея даже небольшие знания в области физики или электротехники на уровне школы, можно провести поверхностную диагностику электрической составляющей системы. Если вся проводка окажется в полном порядке, то на лицо третья и единственная проблема, нуждающаяся в решении.

Замена механизма испорченного устройства

Панель розеток можно снять без специального инструмента и не прикладывая больших усилий.

Отсоединяем клеммы.

Видео о снятии панели розеток Хёндай Солярис

Это все основные причины и способы их решения, когда не работает прикуриватель на Хёндай Солярис. Замечено, что использование электрического компрессора приводит к выходу из строя предохранителя. Хорошо бы прибор присоединять непосредственно к аккумуляторной батарее, чтобы иметь меньше проблем в будущем, как с прикуривателем, так и со всей электрической системой автомобиля.

The following two tabs change content below.

Тэги: Хёндай Солярис

Что такое предохранитель?

Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.

Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.

Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.

Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.

Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.

Схема блоков предохранителей Hyundai Solaris

На автомобилях Хендай Солярис первого поколения 2010-2014 года выпуска установлено — 2 распределительных блока с предохранителями и реле.

Схема расположения блоков с предохранителями в кузове машины

1. Блок предохранителей под капотом

Расположение блока предохранителей под капотом возле мотора

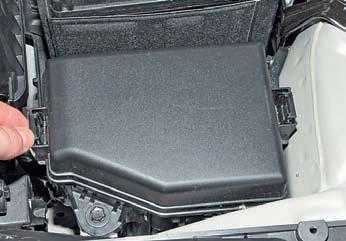

Открытый блок с крышкой под капотом

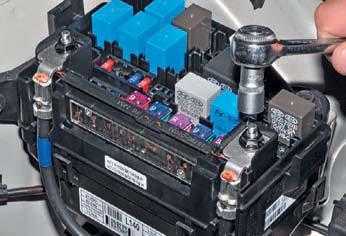

Предохранители и реле моторного блока под капотом

Схема с обозначениями предохранителей и реле

Обозначения и нумерация предохранителей для таблицы ниже

1.2 Главный мультипредохранитель с перемычками

Расположение мультипредохранителя в блоке под капотом

Отсоединенный длинный мультипредохранитель верхней части моторного блока предохранителей

Запчасти на фото: 1254040

2. Блок предохранителей в салоне, приборной панели

Расположение салонного блока предохранителей в машине

Предохранители салонного блока

Схема с обозначениями салонного блока

Нумерация предохранителей салонного блока для таблицы ниже

Не работает прикуриватель на Хёндай Солярис: ремонт

Прикуриватели в современных автомобилях нужны не только для своего прямого назначения. Наличие различных гаджетов, например, требует дополнительных источников питания для подзарядки. Эту потребность может удовлетворить как раз такое устройство, имеющееся на Хёндай Солярис.

Поскольку одного гнезда бывает недостаточно, приходится экспериментировать с разветвителями, переходниками, мудрёными приспособлениями. Что приводит иногда к выходу устройства из строя, как раз тогда, когда оно так необходимо. Если кто-то раньше вообще не использовал этот атрибут, может столкнуться с его неисправностью в самый неподходящий момент.

Причины поломки прикуривателя и их решение

Прикуриватель включён в одну цепь с розеткой 12V.

Если при подключении к разъёму прикуривателя гаджет не заряжается, значит, электрический ток не подаётся.

Прикуриватель и розетка 12 Вольт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

Сгорел предохранитель (в салоне автомобиля);
Повреждена электрическая проводка;
Одну из розеток необходимо заменить новой.
