Что такое предохранитель?
Предохранитель защищает электроцепи устройств автомобиля от избыточного напряжения, которое могло бы расплавить провода и вызвать пожар в салоне. При превышении допустимого напряжения предохранитель перегорает и расплавляется, и ток прекращает поступать по проводам.
Поэтому отказ в работе любого из устройств, от подогрева сидений до кондиционера, может быть вызван только выходом его из строя. Простая замена небольшого элемента полностью восстановит штатную работу.
Нельзя однозначно ответить на вопрос, какие предохранители Хендай Солярис наиболее важны? Некоторые из них отвечают за периферийные и сервисные системы, некоторые – за работу основных систем, но нельзя допускать выхода из строя ни одного.
Регулярная проверка каждого и своевременная замена помогут избежать проблем. Иногда перегоревший предохранитель свидетельствует о наличии серьезных проблем с электропитанием, поэтому выход из строя нескольких подряд может стать причиной для проведения внеочередного техосмотра автомобиля.
Очки-антифары: подарите себе ясный обзор
- повышает контрастность изображения
- защищает глаза от фар и фонарей
- отсеивает блики, снижает утомляемость глаз
Успейте купить со скидкой ЗДЕСЬ!
Продаются предохранители блоками, по 10 штук, это удобно, их можно сразу приобретать в комплекте, который будет расходоваться длительное время.
Где расположены предохранители в салоне и в капоте?

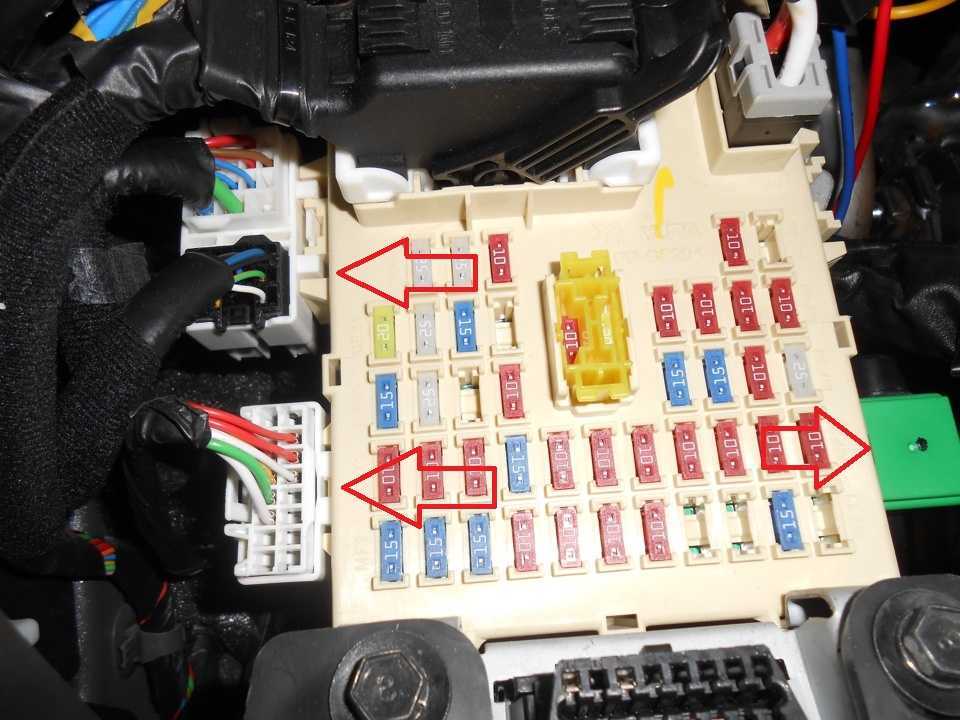

Блок предохранителей устройств салона находится в самом салоне автомобиля, на стороне водителя, слева от руля. Блок закрыт пластиковой крышкой, которая легко открывается рукой. Чтобы увидеть схему, необходимо открыть крышку отсека.

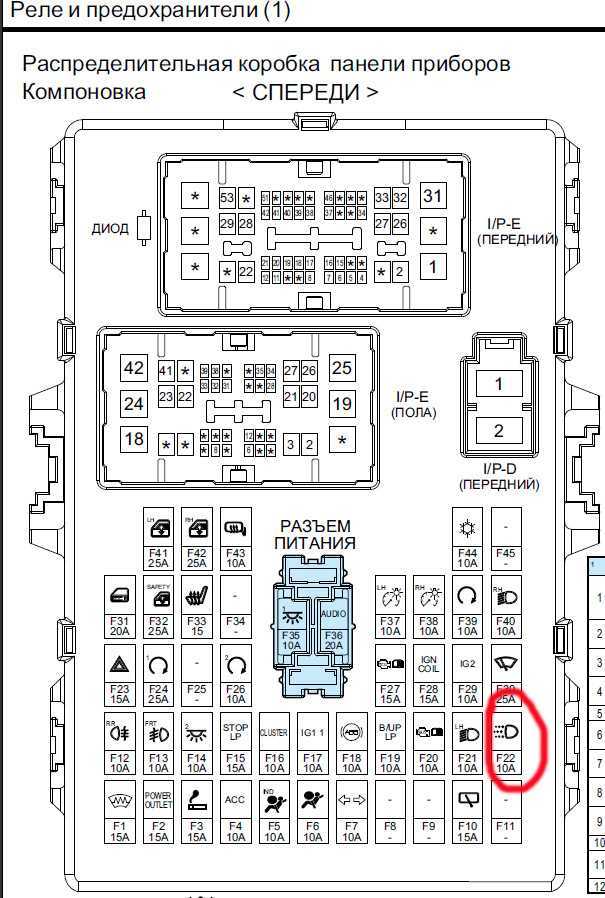

Схема представляет собой таблицу, в которой пиктограммами изображены устройства и даны указания по их номиналам, практически у всех сила тока равна 10-15 А. Для удобства они снабжены и буквенно-цифровыми обозначениями, которые помогут сориентироваться автовладельцу, определив соотношение между обозначением на схеме и расшифровкой, данной в технической документации.
Следует иметь в виду, что в желтом фиксаторе в середине блока установлено одновременно 2 предохранителя.
Так, под символом F2 скрывается защита системы работы электронного ключа, F5 управляет всем электрооборудованием кузова, F7 – кондиционером, F17 – обогревом передних сидений. На схеме будет отмечено его расположение на блоке.
Таким образом на блоке предохранитель подогрева сидений будет находиться в верхнем ряду, вторым справа. На самих предохранителях их номера не написаны, только номинал, ориентироваться придется по предлагаемой схеме. Красные имеют номинал в 10 А, синие – в 15 А, желтый (один) в 20 А и белые – в 25 А.
Помимо основных есть и дублирующие, запасные реле, они скрываются под номерами F3,13,36. Также в салоне расположены предохранители длительной стоянки, они имеют существенно больший размер и желтый цвет.
Электрика капота и багажника зависит от блока, который находится в моторном отсеке. Он представляет собой небольшой пластмассовый ящик, на крышке которого будет находиться схема расположения защитных устройств.
Она менее понятна, некоторые детали обозначены крупнее, некоторые – менее ярко. Номинал элементов колеблется от 10 до 125 А, соответственно, различны и размеры деталей.
Всего в блоке в капоте расположен 41 предохранитель, среди них:
- F1 – управление электроусилителем рулевого колеса;
- F3 – обогрев заднего стекла;
- F7 – механизм работы дворников;
- F9 – клапан подачи масла;
- F13-14 – передние фары;
- F28 – главное реле моторного отсека.
У моделей 2021 года есть и еще один небольшой блок, в котором расположены предохранители, отвечающие за обогрев дворников. Небольшая пластиковая коробочка находится левее центра капота.
Алгоритм проведения работ:
- отсоединить минусовую клемму от аккумулятора, подождать не менее 10 минут;
- освободить доступ к блоку, отжав две пластмассовые защелки;
снять черную пластмассовую крышку блока;
найти нужный элемент, сначала определив его местонахождение на схеме, а потом найти на блоке. Обнаружить перегоревший можно будет по расплавленной перемычке;
осторожно пинцетом извлечь деталь;
вставить взамен сгоревшей новую.
В штатной комплектации в блоке установлены предохранители с короткими контактами, но, если именно такой приобрести не удалось, его можно заменить на более популярную в продаже деталь с длинными контактами.
В моторном блоке могут выйти из строя и предохранители большего размера, они имеют, в зависимости от номинала, синий или белый цвет. Такой элемент легко извлекается пальцами – стоит только потянуть за пластмассовый корпус. Также руками ставится новый.
Заменяются этим же способом и вышедшие из строя реле
Важно, что одновременно с заменой необходимо установить причину неисправности, проверив все провода системы, за которую отвечает элемент
Все работы с блоком, расположенным в капоте, нужно проводить в гараже или при ясной погоде, дождевая вода, конечно, не повредит контактам, но лучше не рисковать.
Hyundai Solaris Manual
Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

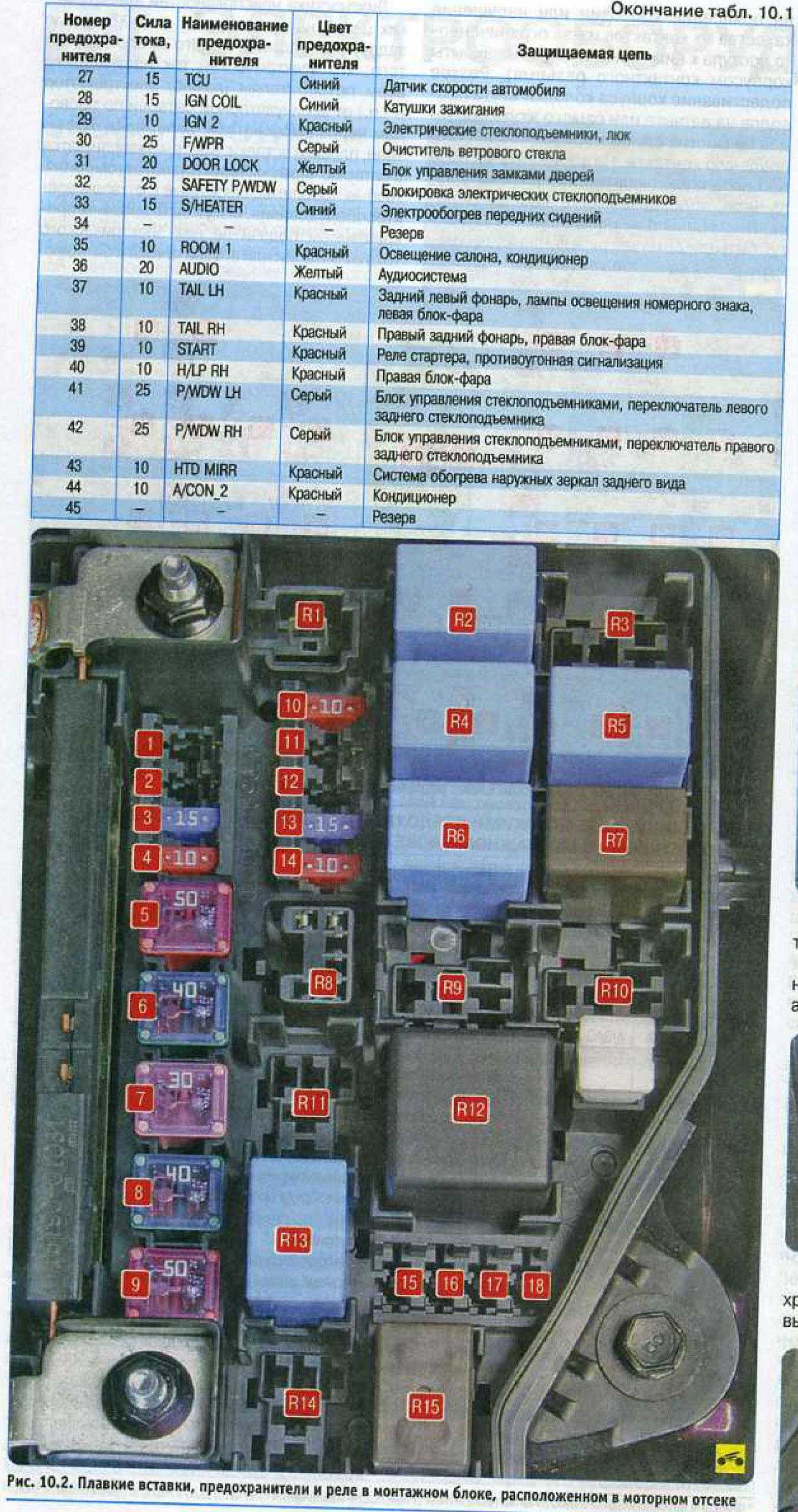

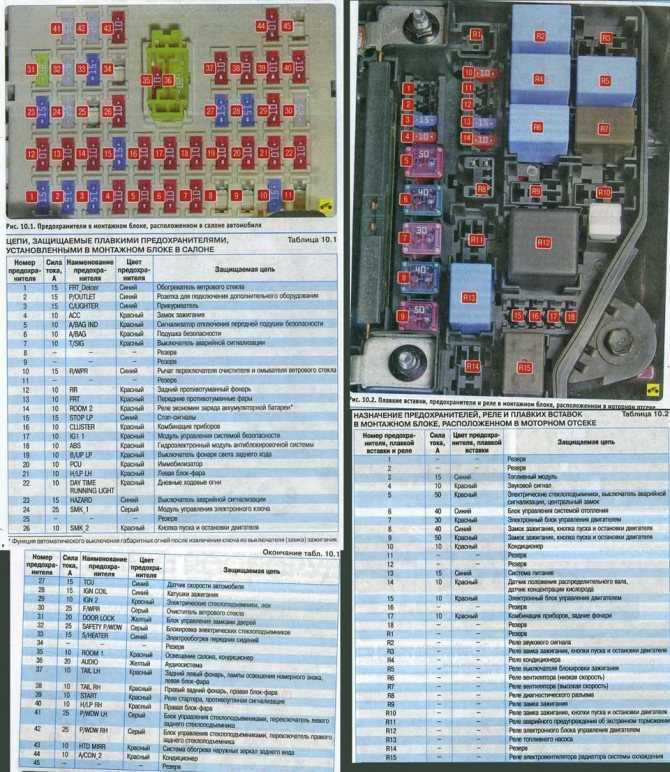

Для доступа к предохранителям и реле, расположенным в блоке моторного отсека…
…нажав на две пластмассовые защелки…
…снимаем крышку монтажного блока.
На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

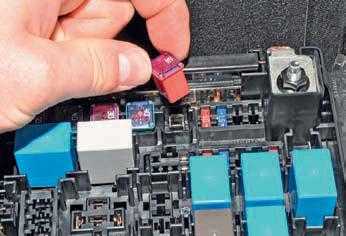

Пинцетом извлекаем предохранитель. Заменяем перегоревший предохранитель новым.
На автомобиле установлены предохранители с короткими контактами. Если такого предохранителя нет, вместо него можно установить предохранитель с длинными контактами.
Предохранитель большого размера вынимаем из блока рукой и заменяем его новым.
Реле вынимаем из блока рукой и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Для замены блока силовых предохранителей…
…головкой на «10» отворачиваем гайку крепления блока.
Снимаем со шпильки наконечник провода. Аналогично отсоединяем наконечник другого провода.
Вынимаем блок силовых предохранителей из монтажного блока и заменяем его новым. Устанавливаем на место крышку монтажного блока. Для замены предохранителей монтажного блока в салоне…
…потянув, снимаем крышку монтажного блока с панели приборов. Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель. Для замены предохранителя группы предохранителей длительной стоянки…
…сжимаем два фиксатора (для наглядности показано на снятом монтажном блоке)…
…и вынимаем группу предохранителей.
Поддев отвёрткой фиксатор…
…вынимаем предохранитель и заменяем его новым. Аналогично заменяем другой предохранитель.
На обратной стороне крышки закреплены запасные предохранители и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.
Салонный блок предохранителей
Замена предохранителей проводится довольно простым образом. Главное производить замену прерывателей цепи при заглушенном двигателе, зажигание автомобиля должно быть отключено.
- Необходимо слегка отвести от панели пластиковую крышку блока в салоне и отжать фиксаторы.
- Сняв крышку необходимо найти неисправный предохранитель.
Стоит запомнить! Нельзя производить замену неисправных предохранителей на вставки из проволоки. Использование перемычек, нерассчитанных под электрическую цепь, может привести к замыканию и пожару.
Воспользовавшись специальным пинцетом извлечь перегоревшую деталь.
На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.
Новый элемент следует установить при помощи пинцета до полной его посадки.
На заметку! Если предохранитель сгорел дотла, узнать номинал детали возможно воспользовавшись схемой, расположенной на обратной стороне пластиковой крышки блока.
Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.

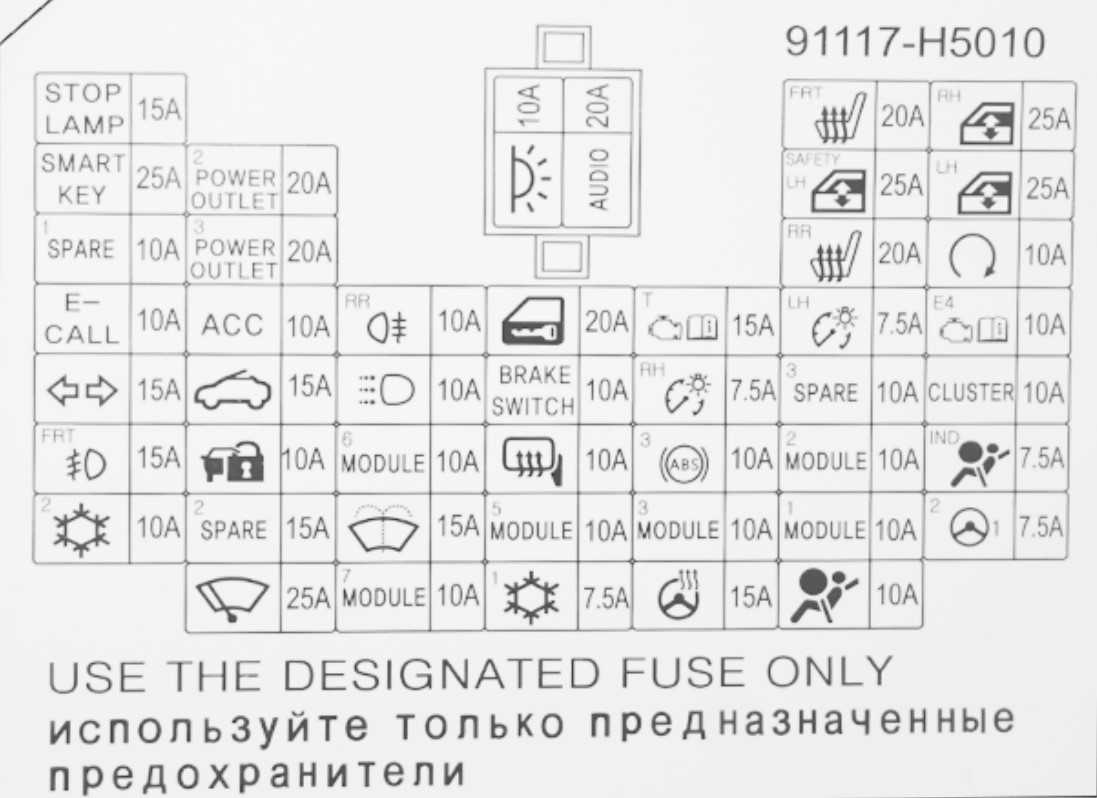

На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.
Схема расположения предохранителей в блоке
Описание предохранителей в салоне
| № | наименование | номинал предохранителя | защищаемая цепь |
| 1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
| 2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
| 3 | запасной | 30a | — |
| 4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
| 5 | указатель поворота | 15a | bcm |
| 6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
| 7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
| 8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
| 9 | запасной | 20a | — |
| 10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
| 11 | задняя розетка питания | 20a | задняя розетка питания |
| 12 | передняя розетка питания | 20a | передняя розетка питания, прикуриватель |
| 13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
| 14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
| 15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | start | 10a | блок пп (реле охранной сигнализации), переключатель диапазонов кпп, ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | pdm 1 | 15a | эбу электронных ключей |
| 18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
| 19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
| 20 | запасной | 10a | — |
| 21 | омыватель | 15a | многофункциональный переключатель |
| 22 | вентилятор 1 | 10a | модуль управления кондиционером |
| 23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
| 25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
| 26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| 29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | вентилятор 2 | 10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
| 32 | esp | 10a | переключатель на передней панели, блок управления esp |
| 33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
| 34 | запасной | 10a | — |
| 35 | e-call | 10a | модуль mts e-call |
| 36 | запасной | 20a | — |
| 37 | mdps | 10a | блок mdps датчик угла поворота рулевого колеса |
| 38 | подушка безопасности | 10a | модуль управления srs |
| 39 | модуль 4 | 10a | bcm, эбу электронных ключей |
| 40 | подогреватель strg | 15a | bcm |
| 41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
| 42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | индикатор подушки безопасности | 10a | комбинация приборов |
| 44 | комбинация приборов | 10a | комбинация приборов |
Блоки под капотом
Основной блок
Расположен рядом с аккумулятором, в левой части моторного отсека.

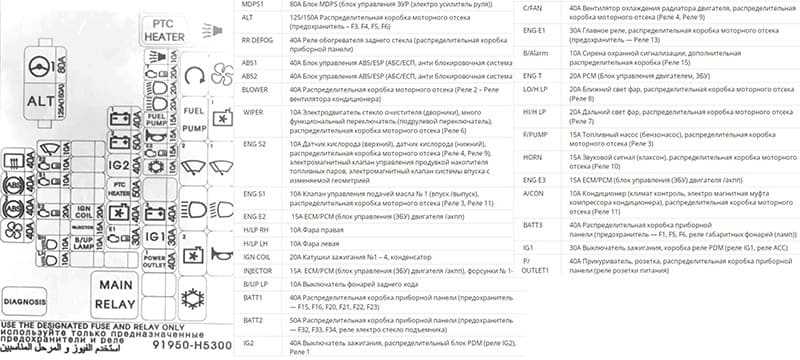

Обозначение предохранителей
p, blockquote 14,0,0,0,0 —>
| MDPS1 | 80А Блок MDPS (блок управления ЭУР (электро усилитель руля)) |
| ALT | 125/150А Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6) |
| RR DEFOG | 40А Реле обогревателя заднего стекла (распределительная коробка приборной панели) |
| ABS1 | 40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система) |
| ABS2 | 40А Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система) |
| BLOWER | 40А Распределительная коробка моторного отсека (Реле 2 – Реле вентилятора кондиционера) |
| WIPER | 10А Электродвигатель стекло очистителя (дворники), много функциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6) |
| ENG S2 | 10А Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией |
| ENG S1 | 10А Клапан управления подачей масла № 1 (впуск /выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11) |
| ENG E2 | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп) |
| H/LP RH | 10А Фара правая |
| H/LP LH | 10А Фара левая |
| IGN COIL | 20А Катушки зажигания №1 – 4, конденсатор |
| INJECTOR | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп), форсунки № 1–4 |
| B/UP LP | 10А Выключатель фонарей заднего хода |
| BATT1 | 40А Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23) |
| BATT2 | 50А Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электро стекло подъемника) |
| IG2 | 40А Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1 |
| C/FAN | 40А Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9) |
| ENG E1 | 30А Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13) |
| B/Alarm | 10А Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15) |
| ENG T | 20А PCM (Блок управления двигателем, ЭБУ) |
| LO/H LP | 20А Ближний свет фар, распределительная коробка моторного отсека (Реле  |
| HI/H LP | 20А Дальний свет фар, распределительная коробка моторного отсека (Реле 7) |
| F/PUMP | 15А Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3) |
| HORN | 15А Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10) |
| ENG E3 | 15А ECM/PCM (блок управления (ЭБУ) двигателя /акпп) |
| A/CON | 10А Кондиционер (климат контроль, электро магнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11) |
| BATT3 | 40А Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп)) |
| IG1 | 30А Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
| P/ OUTLET1 | 40А Прикуриватель, розетка, распределительная коробка приборной панели (реле розетки питания) |
Назначение реле
Дополнительный блок
Крепился в правой части подкапотного пространства.
Расшифровка
p, blockquote 20,0,0,0,0 —>
- FR HTD LH — 40А Реле обогрева (подогрева) лобового стекла (левая часть)
- FR HTD RH — 40А Реле обогрева (подогрева) лобового стекла (правая часть)
- FR HTD — 10А Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)
- RLY. — Реле обогрева лобового стекла
По данной публикации мы так же подготовили видео у нас на канале. Смотрите и подписывайтесь.
p, blockquote 22,0,0,0,0 —> p, blockquote 23,0,0,0,1 —>
Есть чем дополнить материал — мы будем рады Ваши комментариям.
Схема предохранителей и реле на Hyundai Solaris 2 с расшифровкой
Схема реле и предохранителей представляет собой чертеж с обозначением деталей и пиктограммами.
Описание выполнено в виде таблицы, где указаны:
- номер элемента;
- номинальный ток;
- обозначение;
- расшифровка.
Авто 2017–2022 года
Модуль плавких вставок в салоне Солярис 2 выпуска 2017, 2018, 2019, 2020, 2021, 2022 гг. работает с таким электрооборудованием:
- топливным насосом;
- звуковым сигналом;
- иммобилайзером;
- подогревом сидений;
- центральным замком;
- системой бесключевого доступа;
- электронным блоком стоп-сигналов;
- противотуманными фарами;
- ДХО;
- прикуривателем;
- розетками и т.д.
Схема блока предохранителей.
Расшифровка обозначений на схеме.
Главный узел предохранителей под капотом содержит вставки для защиты:
- электроусилителя руля;
- вентилятора охлаждения двигателя;
- ABS;
- ESP;
- левой и правой фар;
- фонарей заднего хода;
- ближнего и дальнего света;
- катушки зажигания и т.д.
Схема и расшифровка блока под капотом.
Блок под капотом
Он находится в правой части моторного отсека рядом с аккумуляторной батарей.
Пример схемы с крышки блока
Фото — схема
Назначение предохранителей
| 1 | Резерв |
| 2 | Резерв |
| 3 | 15А F/PUMP — Топливный насос |
| 4 | 10А HORN — Звуковой сигнал |
| 5 | 50A B+2 — Блок коммутации: аварийка, стеклоподъемники, центральный замок, предохранители — F23-F25, F31, F32 |
| 6 | 40A C/FUN — Блок управления системой отопления |
| 7 | 40A ECU 1 — Блок управления двигателем — реле 1. Предохранитель F25 |
| 8 | 40A IG1 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп. |
| 9 | 50A IG2 — Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп |
| 10 | 10A A/CON — Кондиционер |
| 11 | Резерв |
| 12 | Резерв |
| 13 | 15A INJECTOR — Модуль управления двигателем. Модуль управления коробкой передач. Топливный насос — реле. Регулирующий клапан подачи масла |
| 14 | 10A SENSOR — Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер — реле. Вентилятор — реле низких оборотов и реле высоких оборотов. Электромагнитный клапан |
| 15 | 10A ECU 2 — Электронный блок управления двигателем |
| 16 | Резерв |
| 17 | 10A B/UP LP — Блок управления коробкой передач. Датчик АКПП. Панель приборов. Комбинированные фонари задние. |
| 18 | 10A WAPER — Очиститель стекла |
Обозначение реле
| R1 | Резерв |
| R2 | Реле звукового сигнала |
| R3 | Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя |
| R4 | Реле кондиционера |
| R5 | Реле выключателя блокировки зажигания |
| R6 | Реле вентилятора (низкая скорость) |
| R7 | Реле вентилятора (высокая скорость) |
| R8 | Реле диагностического разъема |
| R9 | Реле замка зажигания |
| R10 | Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя |
| R11 | Реле аварийного предупреждения об экстренном торможении |
| R12 | Реле электронного блока управления двигателем |
| R13 | Реле топливного насоса |
| R14 | Резерв |
| R15 | Реле электро вентилятора радиатора системы охлаждения |
Блоки под капотом
Основной блок
Расположен рядом с аккумулятором, с левой стороны моторного отсека.
Схема
Обозначение безопасности
| MDPS1 | 80A Блок MDPS (Блок управления ЭУР (электроусилитель руля)) |
| ВСЕ | 125/150А Распределительная коробка моторного отсека (предохранители — F3, F4, F5, F6) |
| RR DEFOG | Реле обогревателя заднего стекла 40А (распределительная коробка на приборной панели) |
| АБС1 | 40А Блок управления ABS/ESP (ABS/ESP, антиблокировочная система тормозов) |
| АБС2 | 40А Блок управления ABS/ESP (ABS/ESP, антиблокировочная система тормозов) |
| УДАРЫ | Распределительная коробка моторного отсека 40A (реле 2 — реле вентилятора кондиционера) |
| ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ | 10А электродвигатель стеклоочистителя (стеклоочистители), многофункциональный переключатель (подрулевой переключатель), распределительная коробка в моторном отсеке (реле 6) |
| РУС S2 | 10A Лямбда-зонд (верхний), лямбда-зонд (нижний), распределительная коробка в моторном отсеке (реле 4, реле 9), соленоид управления продувкой EVAP, соленоид системы впуска с изменяемой геометрией |
| РУС S1 | 10А Клапан управления маслом №1 (впуск/выпуск), распределительная коробка в моторном отсеке (Реле 3, Реле 11) |
| ENG E2 | 15A ECM/PCM (блок управления двигателем (ECU)/автоматическая коробка передач) |
| В/Н ПРАВ | 10А Фара правая |
| В/Н ЛГ | 10А фара левая |
| КАТУШКА ЗАЖИГАНИЯ | 20А Катушка зажигания №1-4, конденсатор |
| ИНЖЕКТОР | 15А ECM/PCM (блок управления двигателем/автоматической коробкой передач (ECU), форсунки №1-4 |
| Б/УП LP | 10А Выключатель света заднего хода |
| БАТТ1 | Распределительная коробка приборной панели 40А (предохранители — F15, F16, F20, F21, F22, F23) |
| БАТТ2 | Распределительная коробка приборной панели 50А (предохранитель — F32, F33, F34, реле стеклоподъемников) |
| ИГ2 | 40A Замок зажигания, распределительный блок PDM (реле IG2), реле 1 |
| С/ВЕНТИЛЯТОР | 40А Вентилятор охлаждения двигателя, распределительная коробка моторного отсека (реле 4, реле 9) |
| ENG E1 | Главное реле 30А, коммутационная коробка в моторном отсеке (предохранитель — реле 13) |
| Б/Тревога | 10А Охранная сирена, дополнительная распределительная коробка (Реле 15) |
| РУС Т | 20A PCM (блок управления двигателем, ECU) |
| LO/HLP | 20А Ближний свет, распределительная коробка в моторном отсеке (реле |
| ПРИВЕТ/HLP | 20А дальний свет, распределительная коробка в моторном отсеке (реле 7) |
| F/НАСОС | 15А ТНВД (ТНВД), распределительная коробка в моторном отсеке (реле 3) |
| РОГ | 15А звуковой сигнал (гудок), распределительная коробка в моторном отсеке (реле 10) |
| АНГЛ E3 | 15A ECM/PCM (блок управления двигателем (ECU)/автоматическая коробка передач) |
| А/КОН | 10А Кондиционер (климат-контроль, электромагнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (реле 11) |
| БАТТ3 | 40А Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных огней (лампочки)) |
| ИГ1 | 30A Замок зажигания, блок реле PDM (реле IG1, реле ACC) |
| Р/ВЫХОД1 | Розетка прикуривателя 40А, распределительная коробка приборной панели (реле силовых контактов) |
Эстафетная миссия
Дополнительный блок
Устанавливается с правой стороны моторного отсека.
Расшифровка
- FR HTD LH — 40A Реле обогрева (обогрева) лобового стекла (левая сторона)
- FR HTD RH — 40A Реле обогрева (обогрева) лобового стекла (правая сторона)
- FR HTD — 10A Выключатель на передней панели (выключатель обогрева лобового стекла (обогрев)
- РЛИ. — реле обогрева лобового стекла
На основе этой публикации мы также сняли видео на нашем канале. Смотрите и подписывайтесь.
Есть чем дополнить материал — хотелось бы услышать ваши комментарии.
Подогрев передних и задних сидений
С началом выпуска Лады Весты заводские конструкторы привнесли в российские автомобили много функций, которых длительное время не было. Одна из них – подогрев передних и задних сидений.
В Весте эта опция была заложена инженерами с начала ее продаж в кузове «седан». Но подогревы сидений периодически дорабатывались. Первые модели всех комплектаций оснащались только подогревами сиденья водителя и переднего пассажира. Причем регулировка нагрева осуществлялась по двухступенчатой схеме.
У клавиш включения нагрева сидений, которые находятся с задней стороны рукоятки переключения скоростей, было два положения. Одно из них – включение, другое – выключение. Конструкторы решили доработать систему, и добавили к дорогим комплектациям авто трехуровневый подогрев сидений. Это позволило водителю изменять температуру нагревания.
Но такая возможность отсутствует в комплектации «Классик», и автовладельцы по-прежнему пользуются только двухступенчатым подогревом. В 2021 году АвтоВАЗ дополнительно предоставил покупателям несколько новых опций автомобиля Лада Веста.
Среди них стоит отметить актуальные для зимы функции – подогрев задних сидений. Это новшество имеется в комплектации «Эксклюзив», «СВ», и «Кросс» в исполнении «Престиж». Но в Ладе Весте с газовым оборудованием такой функции пока нет, даже в дорогих комплектациях.
