Блок реле и предохранителей киа рио 2: где находится

Блок реле и предохранителей киа рио 2: где находится

Блоки в салоне

Блок предохранителей

Находится под панелью приборов со стороны водителя.

Фото – пример

Схема

Описание на русском

A/BAG 10А Надувная подушка безопасности
TURN LAMP 10А Лампа указателя поворота
METER 10А Комбинация приборов, лампа заднего хода, предупредительный звуковой
ILLUMI 10А Подсветка выключателя
POWER SOCKET 15А Лампа багажного отсека, розетка электропитания
HAZARD 15А Лампа аварийной сигнализации
STOP 15А Лампа стоп-сигнала, АБС
TAIL (RH) 10А Лампа габаритного света (правая задняя/ левая передняя), подсветка
TAIL (LH) 10А Лампа габаритного света (левая задняя/ правая передняя)
CIGAR 15А Прикуриватель
AUDIO 10А Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT) 15А Стеклоочиститель, омыватель (передний), люк
WIPER (RR) 15А Стеклоочиститель (задний). Омыватель (задний)
(WARMER) 15А Обогрев переднего сидения
MIRROR DEF 10А Обогреватель наружного зеркала заднего вида
START 10А Блок управления двигателем, блок ЕСАТ

Блок реле

Крепится рядом с блоком предохранителей на стенке. Его исполнение зависит от уровня электрического оснащения Вашего Киа Рио 1.

Схема

Обозначение

  1. Реле вентилятора системы охлаждения
  2. Реле обогревателя заднего стекла
  3. Реле аварийной световой сигнализации
  4. Реле звукового сигнала

16.3.3 Снятие, ремонт и установка генератора

Мост выпрямитель генератора. Датчик температуры охлаждающей жидкости. Муфта генератора. Кнопка стеклоподьемника. Датчик включения вентилятора. Кузов и элементы. Амортизатор багажника и капота. Замок двери.

Панель передняя. Усилитель бампера. Петля капота. Крыло переднее. Защита двигателя.

Решетка радиатора. Наружное зеркало. Стекло лобовое. Насос омывателя. Щетка стеклоочистителя. Двигатель стеклоочистителя. Коробка передач. Подвесной подшипник. Прокладка поддона АКПП. Фильтр масляный АКПП. Разборка Предупреждение Установите на губки тисков мягкие защитные накладки для исключения повреждения деталей генератора.

Если задняя крышка не нагрета, ее очень трудно снять в связи с очень плотной посадкой

Соблюдайте осторожность, чтобы не потерять стопорную пружину, которая расположена у заднего подшипника. Установите на губки тисков мягкие защитные накладки для исключения повреждения деталей генератора

Паяльником отпаяйте выпрямитель и провода, затем снимите регулятор напряжения. Отпаивание проводите генератор киа рио 2 течение не более 5 генератор киа рио 2, так как в противном случае может быть поврежден регулятор напряжения.

Сопротивление: 3,5—4,5 Ом 2. Омметром проверьте проводимость между контактным кольцом и якорем ротора. При наличии проводимости замените ротор. Если поверхность контактного кольца имеет шероховатость или следы износа, зачистите ее наждачной бумагой.

Проверка статора. Пайку проводите в течение не более 5 с, так как в противном случае может быть поврежден регулятор напряжения. Установите изолирующие втулки на клемму В и закрепите их гайкой.

Установите задний подшипник и закрепите стопорной пружиной. Предупреждение Проверьте, что паз в гнезде подшипника находится на одном уровне с торцом подшипника. Установите заднюю крышку генератора и закрепите четырьмя винтами. Вращая регулировочный болт C, отрегулируйте натяжение ремня генератор киа рио 2 генератора.

Прогиб ремня привода генератора Новый 5,5—7,0 мм Бывший в употреблении 6,0—7,0 мм. Затяните шарнирный болт и болт крепления кронштейна. Подсоедините к генератору разъемы L и S. Убедитесь, что провода аккумуляторной батареи правильно подсоединены. Не используйте высоковольтные приборы, типа мегомметра для проверки сопротивлений.

Помните, что напряжение аккумуляторной батареи всегда подается к клемме В генератора переменного тока. Не соединяйте с «массой» контакт L при работе двигателя. Не пускайте двигатель, в то время как контакты L и S отсоединены от генератора.

Автомануалы Руководства. Руководства База знаний Генератор киа рио 2 авто Реклама на сайте.

Генератор KIA RIO II (JB) 1.4 16V

Kia Rio Сервисное обслуживание и эксплуатация. Краткое знакомство с автомобилем 2. Двигатели А3Е, А5D 3.

Система смазки 4. Система охлаждения 5. Топливная система 6.

Система зажигания 7. Сцепление 8. Коробка передач 9.

Предохранители Kia Ceed I

Предохранитель – неотъемлемая часть любой электросети, защищающая проводку и электроприборы от токов короткого замыкания. Эта статья расскажет о том, где находятся предохранители в Kia Ceed I поколения (2007, 2008, 2009, 2010, 2011, 2012 годов выпуска), и схеме расположения с подробной расшифровкой.

Блоки с предохранителями и реле в моторном отсеке

Под капотом находится 2 блока предохранителей и реле: основной и дополнительный. На автомобили с бензиновым двигателем устанавливается только основной монтажный блок (МБ).


На модели с дизелем – основной и дополнительный. Расшифровка назначения реле и предохранителей, установленных в них, приведена в таблицах ниже.

Главный блок с реле и предохранителями

Предохранители
Номер \ обозначение на схеме Макс. ток, А Название Защищаемая цепь
1 20 AВS2 Система курсовой устойчивости ESP и антиблокировочкая система тормозов ABS
2 40 ABS1
3 50 В+1 ЭБУ электрооборудованием салона
4 40 RRHTD Обогрев зеркал заднего вида
5 40 BLOWER Электровентилятор
6 40 C/FAN Электровентилятор системы кондиционирования
7 20 H/IP WASHER Омыватель передних фар
8 20 SPARE Резерв
9 125 ALTERNATOR Генератор
10 80 MDPS Электроусилиталь рулевого управления
11 15 FR FOG Передние противотуманные фары
12 10 A/CON Кондиционер
13 15 HAZARD Аварийная сигнализация
14 10 SPARE Резерв
15 20 SPARE Резерв
16 20 F/PUMP Топливный насос
17 15 SPARE Резерв
18 10 ECU1 ЭБУД
19 10 ECU2 ЭБУД
20 20 ECU3 ЭБУД
21 15 INJ Топливные форсунки, система кондиционирования
22 10 SNSR2 Датчики подсистем двигателя
23 15 HORN Звуковой сигнал
24 50 B+2 ЭБУ электрооборудованием салона
25 40 IGN2 Стартер, выключатель (замок) зажигания
26 30 IGN1 Выключатель (замок) зажигания
27 30 ECU Главное реле
28 10 ABS Система курсовой устойчивости ESP, антиблокировочная система тормозов ABS, датчик курсовой устойчивости
29 10 ECU2 Система зажигания
30 10 B/UP Выключатель лампы света заднего хода
31 10 H/LPLDRH Ближний свет правой передней фары
32 10 H/LP LO LH Ближний свет левой передней фары
33 20 H/LPHI Дальний свет фар
34 10 SNSR1 Датчики подсистем двигателя
Номер \ обозначение на схеме Название Защищаемая цепь
R1 C/FAN2 Электровенталятор системы охлаждения (малая скорость вращения)
R2 C/FAN 1 Электровентилятор системы охлаждения (высокая скорость вращения)
R3 START Стартер
R4 F/PUMP Топливный насос
R5 A/CON Кондиционер
RS H/LP LO Ближний свет фар
R7 HORN Звуковой сигнал
R8 H/LPHI Реле дальнего света фар
R9 FOG LP Задние противотуманные фонари
R10 WIPER Мотор дворников
R11 MAIN Главное

Блок с реле дизельный двигатель

Номер на схеме Обслуживаемая цепь
12 Обогреватель топливного фильтра
13 Обогреватель РТС №3
14 Обогреватель РТС №2
15 Обогреватель РТС №1
16 Свечи накаливания

Блок с предохранителями и реле в салоне

Он находится в левом торце панели приборов, под пластиковой крышкой. В нем находятся предохранители прикуривателя, комбинации приборов, вентилятора отопителя и других приборов, размещенных в салоне, крыше и задней части автомобиля.

В таблице приведена расшифровка обозначений предохранителей.

Обозначение на схеме Максимальная сила тока, А Название Защищаемая цепь
1 10 START Втягивающая обмотка якоря стартера
2 10 A/CONSW ЭБУ кондиционера
3 10 HTD MIRR Система обогрева наружных зеркал
4 15 SEAT HTR Подорев сидений
5 10 A/CON Кондиционер
6 10 HEADLAMP Лампы дальнего света
7 25 FR WIPER Стеклоочиститель ветрового стекла
8 15 RR WIPER Стеклоочиститель заднего стекла
9 15 DRL OFF Выключение ближнего света фар в дневное время суток
10 10 RR FOG Задние противотуманные фонари
11 25 P/WDW LH ЭБУ стеклоподъемниками
12 10 CLOCK Часы
13 15 C/UGHTER Прикуриватель
14 20 DR LOCK Люк, реле блока управлением зажигания
15 15 DEICER Отогрев щеток ветрового стекла
16 15 STOP Стоп-сигналы
17 15 ROOM LP Освещение салона
18 15 AUDIO Аудиосистема, маршрутный компьютер
19 15 T/UD Дверь задка
20 25 SAFETY P/WDW RH Блокировка электрических стеклоподъемников (правая сторона)
21 25 SAFETY P/WDW LH Блокировка электрических стеклоподъемников (левая сторона)
22 25 P/WDW Электрические стеклоподъемники
23 15 Р/OUTLET Передняя розетка
24 10 T/SIG Блок переключателей
25 10 A/BAG IMD Контрольная лампа подушки безопасности
26 10 CLUSTER Комбинация приборов
27 15 A/BAG Подушка безопасности
28 15 SPEARE Резерв
29 15 RR.P/OUTLET Задняя розетка
30 10 TAIL RH Задний правый габаритный фонарь
31 10 TAIL LH Задний левый габаритный фонарь

Предохранители № 17 и 18 объединены пластмассовой обоймой. При ее извлечении разрываются цепи аудиосистемы и внутреннего освещения. Эта функция позволяет избежать глубокого разряда аккумулятора во время долгой (от 1 месяца) стоянки.

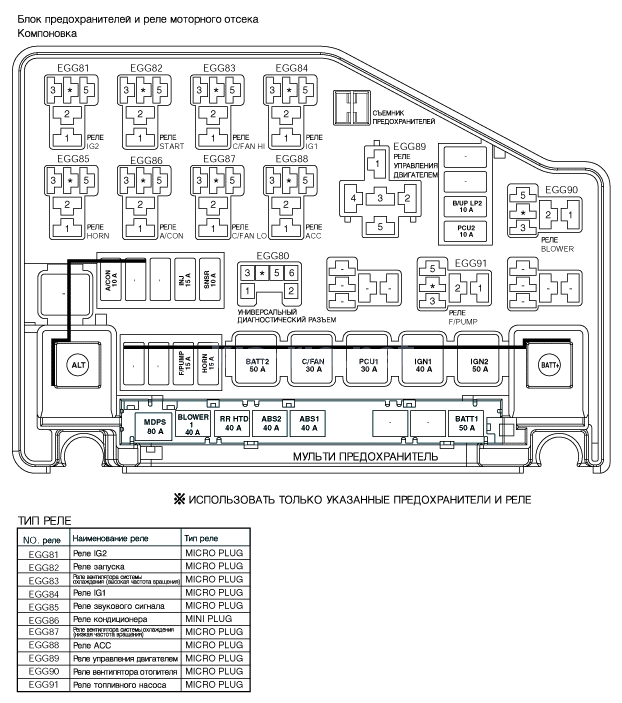

Блок под капотом

Расположен в левой части, рядом с аккумулятором, под защитной крышкой.

Схема

Назначение

ABS 15А ABS
PR FOG 10А Задние противотуманные фонари
F/FOG 15А Передние противотуманные фары
MAIN 80А Аккумуляторная батарея без подзарядки
IG1 30А Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10А, AUDIO 10А, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER 30А Отопитель
COOLING 30А Вентилятор системы охлаждения
ABS 1 30А АБС
COND. FAN 20А Вентилятор конденсатора
HEAD-HI 15А Лампа дальнего света
HEAD-LOW 15А Лампа ближнего света
EMS 10А Датчики двигателя
INJECT 15А Инжектор, датчик кислорода
F/PUMP 10А Топливный насос
ECU 10А Блок управления двигателем, блок ЕСАТ. главное
RELAY 10А Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, пампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD 10А Регулировка угла наклона света фар
MAIN RELAY 25А Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10А, INJECT 15А, F/PUMP 10А, ECU 10А
S/ROOF 15А Люк
HEAD 25А Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15А, HEAD-LOW 15А
IG2 30А Управление двигателем
TOS 15А Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN 10А Звуковой сигнал
RRDEF 25А Обогреватель заднего стекла
ABS 2 30А АБС
P/WIN 30А Электрический стеклоподъемник
BTN 30А Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15А, HAZARD 15А
D/LOCK 25А Центральный замок дверей
IG COIL 15А Катушка зажигания
ROOM 15А Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

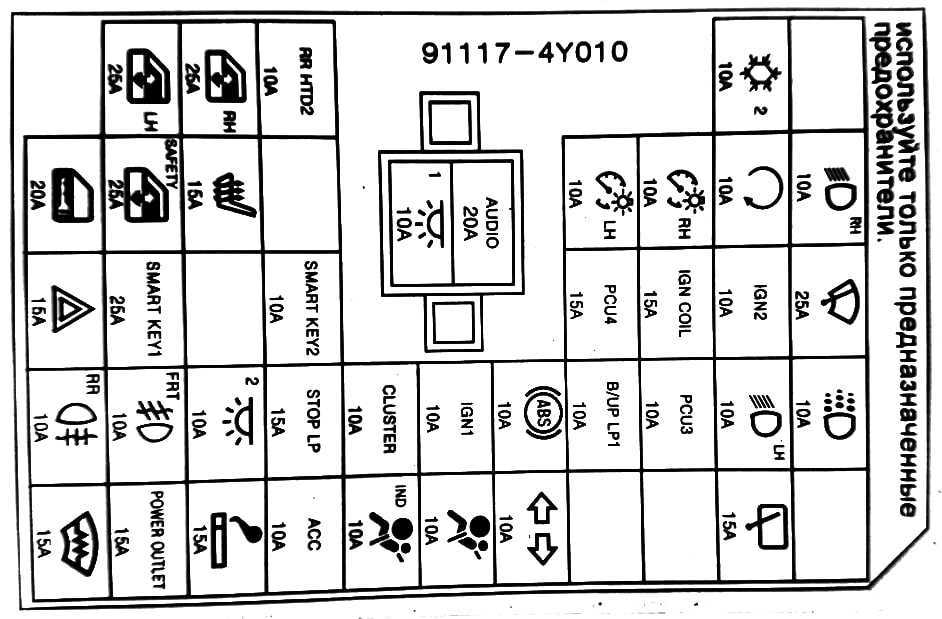

Другие расшифроки схемы монтажного блока

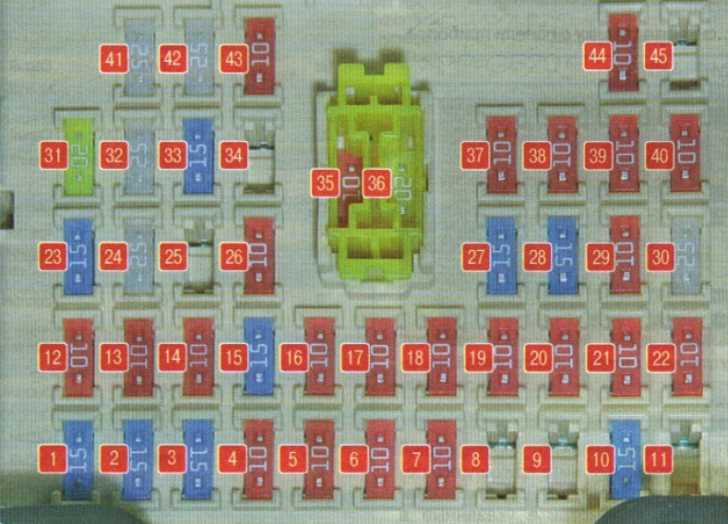

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне

1 15 FRTDeicer Синий Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2/td> 15 P/OUTLH Синий Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Синий Прикуриватель
4 10 ACC Красный Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Красный Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Красный Блок управления системой безопасности SRS
7 10 Красный Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Синий Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Красный Реле заднего противотуманного фонаря
13 10 FRT Красный Реле передней противотуманной фары
14 10 ROOM 2 Красный Реле автоматического отключения освещения
15 15 STOP LP Синий Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Красный Комбинация приборов, блок ВСМ
17 10 IGN1 Красный Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Красный Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Красный Выключатель фонаря света заднего хода
20 10 PCU Красный Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Красный Левая блок-фара
22 10 DAY RUN NING LIGHT Красный Дневные ходовые огни
23 15 HAZARD Синий Реле аварийной сигнализации
24 25 SMK1 Серый Блок управления электронного ключа
25 Резерв
26 10 SMK2 Красный Кнопка пуска и остановки двигателя
27 15 PCU Синий Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Синий Катушки зажигания, конденсатор
29 10 IGN2 Красный Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Серый Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Желтый Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Серый Блокировка электрических стеклоподъемников
33 15 S/HEATER Синий Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Красный Освещение салона, багажника, кондиционер
36 20 AUDIO Желтый Аудиосистема
37 10 TAI LH Красный Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Красный Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Красный Переключатель замка зажигания , переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Красный Правая блок-фара, комбинация приборов
41 25 P/WDW LH Серый Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Серый Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Красный Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Красный Кондиционер
45 Резерв

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

26.02.2018

Если в вашем Киа Рио вдруг перестали работать фары, отказал прикуриватель, дворники или кондиционер, первым делом следует проверить не перегорел ли электрический предохранитель, который отвечает за данное устройство. В блоке предохранителей автомобиля собраны элементы отвечающие за защиту от скачков напряжения различных электрических цепей. Они защищают от выхода из строя важные устройства, предупреждают опасные последствия коротких замыканий, вплоть до пожара. В случае перегрузки цепи металлический участок предохранителя расплавляется и разрывает контакт. Поэтому они называются плавкими. Плавкие перемычки предназначены для работы в цепях с сильным током, для слабого тока обычно используются пластинчатые предохранители или элементы патронного типа.

Блок в салоне Kia Rio 3 (2011-2016)

Находится в салоне под панелью, со стороны водителя, за защитной крышкой.

Пример схемы с крышки

Предохранители

Схема

Описание

1 15А FRT Deicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2 15А P/OUTLET Розетка для подключения дополнительного оборудования
3 15А C/LIGHTER Прикуриватель
4 10А АСС Передняя лампа направленного света, регулятор наружных зеркал с электроприводом, ВСМ, преобразователь тока, ЭБУ электронных ключей, аудиосистема, цифровые часы, головное устройство с навигацией
5 10А А/BAG IND Сигнализатор отключения передней подушки безопасности
6 10А А/BAG Блок управления системой безопасности SRS
7 10А Выключатель аварийной сигнализации
8 10А MOPS 2 ЭБУ ЭУР
9 Резерв
10 15А R/WPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 15А Обогреватель рулевого колеса
12 10А RR Реле заднего противотуманного фонаря
13 15A FRT Реле передней противотуманной фары
14 10A ROOM 2 Реле автоматического отключения освещения (датчик открытия дверей), переключатель на рычаге переключения передач АКПП
15 15A STOP LP Реле, выключатель стоп-сигналов, блок управления системой электронного ключа, ЭБУ электронных ключей, реле НАС, разъем канала передачи данных
16 10A CLUSTER Комбинация приборов, блок ВСМ, аудиосистема, подсветка рычага переключение передач АКПП, модуль контроля давления в шинах
17 10F IGN 1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10A ABS Переключатель на передней панели, модуль ESC, реле HAC
19 10A B/UP LP Выключатель фонаря света заднего хода
20 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, переключатель стоп-сигнала, инвертор, ЭБУ кондиционера
21 10А H/LP LH Левая блок-фара
22 10А DAY TIME RUNNING LIGHT Дневные ходовые огни
23 15А HAZARD Реле аварийной сигнализации, ВСМ
24 25А SMK_1 Блок управления электронного ключа
25 15А Электродвигатель люка
26 10А SMK_2 Кнопка пуска и остановки двигателя
27 15А PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15А IGN COIL Катушки зажигания, конденсатор
29 10А IGN Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро стекло подьемников (без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25А F/WPR Очиститель ветрового стекла, подрулевой переключатель
31 20А DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25А SAFETY P/WDW Блокировка электрических стекло подъемников
33 15А S/HEATER Обогрев передних сидений
34 10А Регулятор наружных зеркал с электроприводом
35 10А ROOM 1 Освещение салона, багажника, кондиционер, модуль контроля давления в шинах, цифровые часы
36 20А AUDIOС ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37 10А TAIL LH Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов
38 10А TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10А START Переключатель замка зажигания (МКП), переключатель режимов трансмиссии (АКП)
40 10А H/LP RH Правая блок фара, комбинация приборов
41 25А P/WDW LHБлок управления стекло подъемниками, переключатель левого заднего стекло подъемника
42 25А P/WDW RH Блок управления стекло подъемниками, переключатель правого заднего стекло подъемника
43 10А RR HTD Система обогрева наружных зеркал заднего вида, ЭБУД/ РСМB ЭБУ кондиционера
44 10А A/CON 2 Кондиционер
45 Резерв

Реле

С обратной стороны блока крепятся не съёмные реле.

Схема

Расшифровка

  1. Реле обогрева заднего стекла
  2. Реле противотуманных фар
  3. Реле задних противотуманных фонарей
  4. Реле габаритных огней
  5. Реле дневных ходовых огней
  6. Реле антиобледенителя ветрового стекла
  7. Реле блокировки дверей
  8. Реле разблокирования крышки багажника
  9. Реле указателей поворота
  10. Реле аварийной сигнализации
  11. Реле электро стеклоподъемников
  12. Реле охранной сигнализации

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

1. Использование схем

1. Схема содержит описание электрических цепей с разъемами, переключателями и проводами, относящимися к той или иной системе автомобиля, что облегчает поиск и устранение неисправности.

2

Очень важно перед началом диагностики того или иного участка цепи понимать возможное местонахождение и возможную причину неисправности

(1) Обозначение цвета провода:

Обозначение Цвет провода
В черный
Br коричневый
G зеленый
Gr серый
L синий
Lg светло-зеленый
T желтовато-коричневый
O оранжевый
P розовый
R красный
W белый
Y желтый
V Фиолетовый

(2) Классификация провода:

Жгуты проводов классифицируются по месту расположения в автомобиле.

Символ Наименование жгута проводов
E Жгут проводов двигателя и аккумуляторной батареи
M Главный, консольный жгут проводов
FL Напольный жгут проводов
C Жгут проводов системы управления
Rm Жгут проводов крышки багажника / двери багажного отделения, потолка, задних противотуманных фар
I Жгуты проводов панели приборов
B Жгуты проводов аккумуляторной батареи
Dr Жгуты проводов передней левой двери
Dr2 Жгуты проводов передней правой двери
Dr3 Жгуты проводов задней левой двери
Dr4 Жгуты проводов задней правой двери
FL2 Напольные жгуты проводов задней двери
TG Жгуты проводов задней двери


Примечание:

Обозначение жгута проводов также присутствует на самом жгуте в автомобиле.

Надпись после обозначения цвета, например W/G(F) значит, что провод расположен спереди.

(3) Обозначение разъема:

Обозначение разъема состоит из буквы – обозначения жгута проводов, соответствующее его месторасположению, и номера разъема.

(4) Обозначение «массы»:

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
