Предохранители мазда 626 (gd), 1987

Предохранители в салоне Мазда 3 бк 1 поколения

Монтажный блок предохранителей в салоне расположен в под бардачком со стороны переднего пассажира.

Блок закрыт защитной крышкой, для доступа необходимо ее снять и повернуть винты, блок опустится вниз.

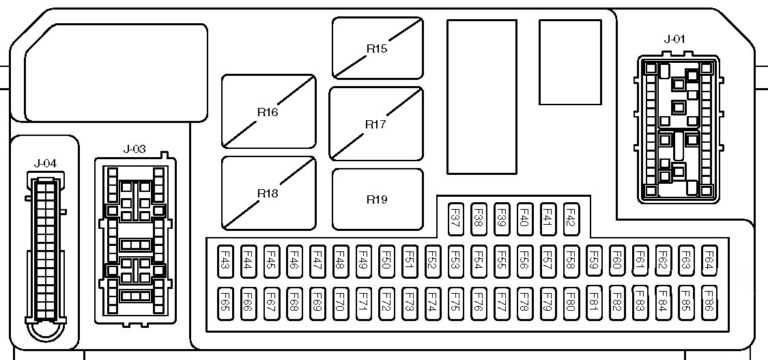

Схема блока предохранителей в салоне Мазда 3 первого поколения

Описание

F37 15А D/LOCK 2 — Система двойной блокировки замков F38 10А STOP LAMP/ HORN — Предохранитель стоп-сигнала, звуковой сигнал F39 10А HEAD HIGH L — Фара дальнего света (левая) F40 10А HEAD HIGH R — Фара дальнего света (правая) F41 Резерв F42 Резерв F43 15А CIGAR — Предохранитель прикуривателя Мазда 3 F44 7,5А RADIO — Аудиосистема F45 10А MIRROR — Предохранитель электрического привода регулировки зеркал заднего вида F46 7,5А TAILR — Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака F47 10А OBD — Защита различных электрических цепей F48 Резерв F49 20А TR — LOCK — Трансмиссия F50 питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация F51 головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла F52 20А SUN ROOF — Вентиляционный люк в крыше F53 20А WASHER — Очиститель и омыватель ветрового стекла F54 Резерв F55 30А P/WIND R — Выключатель стекло подъемника (правый) F56 30А P/WIND L — Выключатель стекло подъемника (левый) F57 7,5A ALARM — Охранная сигнализация F58 7,5A M/DEF — Электрические обогреватели наружных зеркал F59 Резерв F60 15А HEAD LOW R — Фара ближнего света (правая), корректор фар F61 15А HEAD LOW L — Фара ближнего света (левая) F62 Резерв F63 Резерв F64 Резерв F65 10А SAS — Система подушек безопасности F66 10А METER — Приборная панель, противоугонная система (иммобилайзер) F67 20А IGNITION — Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS F68 20А WIPER — Очиститель и омыватель ветрового стекла F69 20А ENGINE — Для защиты различных электрических цепей F70 10А IGSIG — Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника F71 Резерв F72 Резерв F73 Резерв F74 20А SEAT WARM — Подогреватели сидений F75 25А D/LOCK 1 — Центральный электрический замок F76 10А АС — Кондиционер воздуха, блок управления отопителем F77 30А P/WIND L — Выключатель стекло подъемника (левый) F78 30А P/WIND R — Выключатель стекло подъемника (правый) F79 10А BACK — Фонари заднего хода F80 7,5А SUN ROOF — Вентиляционный люк в крыше F81 7,5А TAILL — Задний габаритный фонарь (левый), передний габаритный фонарь (левый) F82 7,5А ILLUMI — Предохранитель подсветки панели управления F83 Резерв F84 Резерв F85 Резерв F86 Резерв

Блоки предохранителей

Предохранительная система в автомобилях Мазда 626 представлена двумя блоками: Один из них находится в подкапотном пространстве, а другой – в салоне.

Ниже расписана таблица, в которой указаны элементы первого блока предохранителей, который располагается под капотом, радом с аккумулятором.

№	А	Соответствие цвета	Защитный элемент
1	А-100	Синего	Отвечает за главную электрическую цепь автомобиля.
2	А-40	Зеленого	Отвечает за фары главного освещения.
3	А-40	Зеленого	Защищает привод зеркал и отвечает за обогрев стекла сзади.
4	А-30	Зеленого	Отвечает за систему впрыскивания топлива.
5	А-40	Зеленого	Защищает магнитолу, электрический привод люка, блок управления мотора, электрические стеклоподъемники, сигналы поворота, приборную панель, стеклоочистители и систему зажигания.
6	А-60	Желтого	Отвечает за задние противотуманные фары, привод, регулирующий сидения в автомобиле, за замки дверей и охранную систему, стоп-сигналы и лампы, которые находятся внутри салона автомобиля.
7	А-60	Желтого	Защищает ABS.
8	А-40	Зеленого	Отвечает за вентилятор охлаждения.
9	А-40	Зеленого	Защищает кондиционер и отвечает за обогрев салона.
10	А-40	Зеленого	Отвечает за кондиционер.
11	А-15	Синего	Защищает задние фары, свет в багажном отделении, габаритные огни и лампы приборной панели.
12	—	—	—
13	А-15	Синего	Отвечает за противотуманные фары спереди.
14	—	—	—

В зависимости от модели авто или типа двигателя: бензин или дизель, блоки с предохранителями на Мазде 626 могут отличаться между собой.

Также имеется второй тип блока, который располагается у аккумуляторной батареи. Ниже представлена схема и таблица с элементами из данного предохранительного блока.

Номер	Номинал	Ампер	Защитные цепи
№ 1	AD FAN	А-30	Защищает двигатель вентилятора в кондиционере.
№ 2	ABS.	А-60	Отвечает за антиблокировку тормозов.
№ 3	IG KEY.	А-40	Для дополнительного оборудования.
№ 4	—	—	Свободный.
№ 5	BTN	А-40	Отвечает за свет салона и работу центрального замка.
№ 6	HEATER	А-40	Отвечает за отопление в салоне.
№ 7	COOLING FAN	А-30	Отвечает за вентилятор охлаждения.
№ 8	—	—	Свободный.
№ 9	R. DEF.	А-40	Защищает цепь обогрева стекла сзади.
№ 10	INJ	А-30	Отвечает за бортовой компьютер.
№ 11	FOG	А-15	Защищает противотуманные фары.
№ 12	—	—	Свободный.
№ 13	HORN	А-10	Отвечает за цепь звукового сигнала.
№ 14	HAZARD	А-10	Защищает аварийную сигнализацию.
№ 15	TAIL	А-15	Отвечает за габариты и подсвечивание приборной панели.
№ 16	HEAD C/U.	А-10	Защита для дополнительного электрооборудования.
№ 17	—	—	Свободный.
№ 18	DEICER	А-15	Защита для дополнительного электрооборудования.
№ 19	STOP	А-15	Отвечает за стоп-сигналы.
№ 20	HEAD R	А-15	Отвечает за включение фары с правой стороны.
№ 21	HEAD L	А-15	Отвечает за свет с левой стороны.
№ 22	—	—	Свободный.
№ 23	—	—	Свободный.
№ 24	MAIN	А-100	Защита основного защитного элемента.

Если вышел из строя какой-либо прибор и предохранители в моторном отсеке исправны, необходимо обратить внимание на те защитные элементы, которые находятся в салоне. Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели

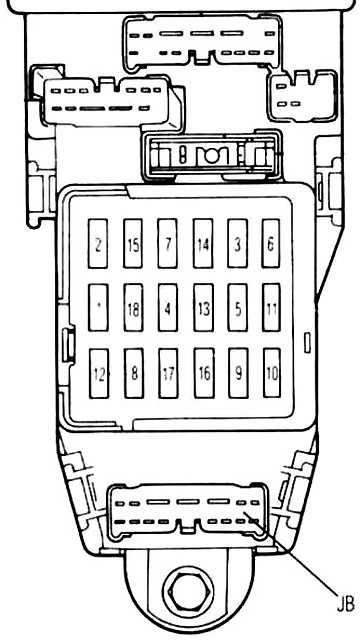

В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают

Следующий монтажный блок автомобиля Мазда 626 располагается в салоне, внизу приборной панели. В таблице указана маркировка с цифровыми и буквенными обозначениями предохранителей, а также системы, которые они защищают.

№	А	Определение цвета	Защитные цепи
№ 1	А-20	Желтого	Защищает тормозные огни и звуковые сигналы.
№ 2	А-15	Синего.	Отвечает за свет внутри салона.
№ 3	А-15	Синего.	Защищает дополнительное электрооборудование.
№ 4	А-30	Зеленого	Отвечает за замок двери.
№ 5	А-15	Синего.	Защищает цепь проводов аудиомагнитолы, прикуривателя, наружные зеркала.
№ 6	А-15	Синего.	Отвечает за электро-люк.
№ 7	А-15	Синего.	Защищает поворотные огни.
№ 8	А-30	Зеленого	Отвечает за цепи, с помощью которых регулируются сидения.
№ 9	А-15	Синего.	Защищает круиз-контроль и включение задней скорости, приборную панель.
№ 10	А-15	Синего.	Отвечает за аварийный сигнал.
№ 11	А-15	Синего.	Защищает бортовой компьютер.
№ 12	А-30	Зеленого	Отвечает за электро-стеклоподъемники.
№ 13	А-20	Желтого	Защищает цепь очистителя фар переднего света.
№ 14	А-20	Желтого	Отвечает за стеклоомыватель.
№ 15	А-20	Желтого	Защищает цепь проводов заднего стеклоочистителя.

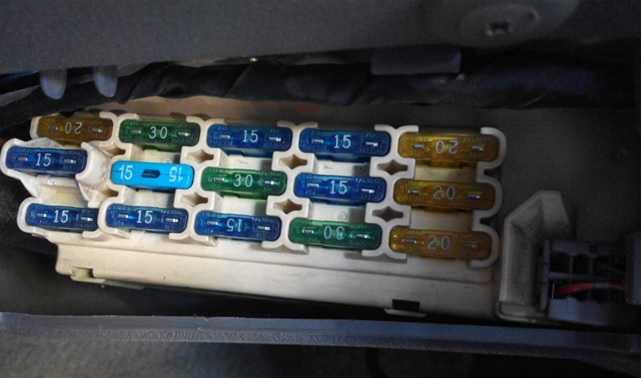

Когда вышел из строя какой-либо из электроприборов, сначала следует проверить предохранители. Под прозрачным корпусом визуально можно определить их состояние.

Процесс замены стартера

Замена стартера на Мазда 626 производится согласно алгоритму, который представлен ниже.

Если мероприятие производится на автомобиле установленном над смотровой ямой, то необходимо зафиксировать машину стояночным тормозом.
Открыть капот.

Снять воздуховод, воздушный фильтр и прочие элементы мешающие доступу к месту, где находится стартер. Также желательно демонтировать аккумуляторную батарею

Если снятие АКБ не планируется, то важно скинуть минусовую клемму

Все демонтированные элементы следует очистить от пыли и грязи. Их монтаж потребуется после установки нового или отремонтированного стартера.

Открутить два верхних крепления стартера, которые показаны на фото ниже.

Спуститься в смотровую яму.
Открутить крепления подрамника.

Между масляным фильтром и стартером находится перегородка. Она мешает демонтажу узла, поэтому ее следует убрать. Перегородка крепится к впускному коллектору на два болта.

Открутить провода, которые идут к узлу.
Выкрутить нижний болт фиксации стартера.

Изъять стартер.

Собрать все в порядке обратном снятию.
Произвести пробный пуск силовой установки, позволяющий проверить работоспособность смонтированного узла.

Расположение блоков управления

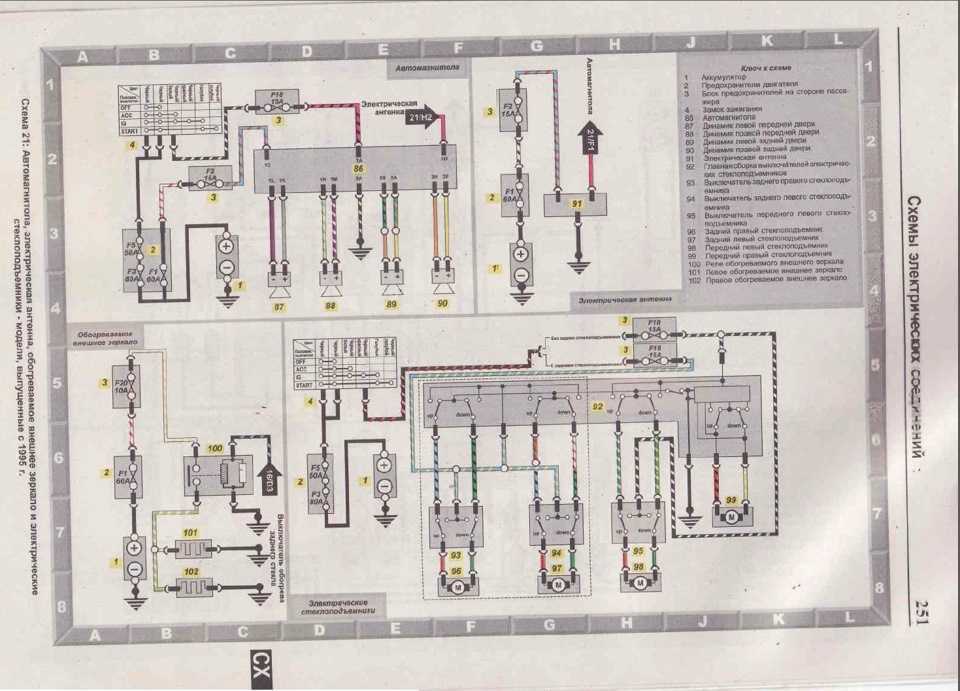

Общая схема расположения электронных блоков управления

Описание элементов

1	Реле кондиционера — перегородка
2	Реле электропривода антенны (Кабриолет)
3	Электронный блок управления SRS
4	Звуковой сигнал противоугонной системы
5	Реле противоугонной системы (Кабриолет)
6	Аккумуляторная батарея
7	Блок управления центральным замком/ блок управления противоугонной системы
8	Инфракрасный приемник центрального замка
9	Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения
10	Реле привода складывающейся крыши (складывание)
11	Реле привода складывающейся крыши (раскладывание)
12	Реле привода складывающейся крыши
13	Диагностический разъем (DLC)
14	Реле электропривода стеклоподъемника — открытие («one touch»)
15	Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью
16	Реле электропривода стеклоподъемника, со стороны пассажира — за центральной консолью
17	Реле электропривода заднего левого стеклоподъемника (Кабриолет)
18	Реле электропривода заднего правого стеклоподъемника (Кабриолет)
19	Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей
20	Блок предохранителей/ реле приборная панель 1
21	Блок предохранителей /реле приборная панель 2
22	Блок предохранителей/ реле, моторный отсек
23	Предохранитель F38 (40A) — выключатель стеклоподъемника (Кабриолет)
24	Предохранитель F40 (10A) – реле привода антенны(Кабриолет)
25	ПредохранительF41 (3A) -CD — чейнджер аудиосистемы
26	Реле обогревателя лобового стекла — за аккумуляторной батареей
27	Звуковой сигнал
28	Электронный блок управления иммобилайзером
29	Кольцевая антенна иммобилайзера — рулевая колонка
30	Инерционный выключатель отсечки подачи топлива
31	Реле электропривода люка

14.1.1. Предохранители и реле

Блок реле, устанавливаемый до конца 1985 года

1, 3 – запасные предохранители; 2 – реле зажигания; 4 – реле периодического включения стеклоочистителей; 5 – реле подачи питания на стеклоподъемники;

6 – реле противотуманных фар; 7 – реле стеклоподъемников; 8 – реле фар дальнего света; 9 – реле периодического включения; 10 – реле омывателя фар; 11 – прерыватель питания центрального замка

Блок реле, устанавливаемый с 1986 года

1 – 20 – предохранители; I – омыватели фар; II – обогрев заднего стекла с автоматическим выключением; III – периодический режим работы стеклоочистителя ветрового стекла; IV – блокировка запуска двигателя на автомобилях с автоматической коробкой передач; V – защита от перегрузки топливного насоса; VI – замок зажигания; А – контрольная лампочка оборотов холостого хода; В – антиблокировочная система;

С – комбинированный звуковой сигнал; D – задний противотуманный фонарь (устанавливается только в Швеции и Норвегии); E – электрический стеклоподъемник (устанавливается только в Швеции и Норвегии); F – обогрев передних сидений; G – фары I (устанавливаются только в Швеции и Норвегии); H – фары II (устанавливается только в Швеции и Норвегии); I – фары дальнего света; К – фары ближнего света

Реле, устанавливаемые внизу слева под приборной панелью

А – обогрев стекла (серое); В – самонарезающий винт; С – система впрыска топлива (фиолетовое) или задержка запуска двигателя (зеленое или белое); D – блок диодов;

Е – уменьшение ближнего света фар для автомобилей с правым рулем (синее); F – датчик скорости вращения (черное); G – антиблокировочная система (зеленое)

Предохранители и реле установлены в блоке на брызговике левого переднего крыла. Защищаемые цепи указаны схемой на крышке блока. Ток предохранителей определяется по цвету: красный – 10 А, синий – 15 А, желтый – 20 А и бесцветный – 25 А.

Предохранители в автомобилях, изготовленных до конца 1985 года

N	Сила тока	Защищаемые цепи
Аварийная сигнализация, звуковой сигнал
Освещение салона, часы, прикуриватель, омыватель ветрового стекла
Омыватель фар
Дополнительные фары
Противотуманные фары
Правая фара дальнего света
Левая фара дальнего света
Правая фара ближнего света
Левая фара ближнего света
Правый габаритный задний свет, подсветка прикуривателя, комбинации приборов, панели отопителя, освещение вещевого ящика
Левый габаритный задний свет, освещение номерного знака
Вентилятор радиатора
Указатели поворотов, фонари заднего хода, контрольные лампы зарядки аккумулятора и давления масла
Вентилятор отопителя
Обогрев заднего стекла
Стоп-сигналы, электродвигатели стеклоочистителей, омыватель заднего стекла
Электрические стеклоподъемники
Центральный замок
Обогрев сидений
RI	Система впрыска топлива

Предохранители в автомобилях, изготовленных c 1986 года

Все об электрооборудовании Мазда 626: Из чего состоит, как работает и как ремонтировать
