Предохранители и реле toyota camry (xv20), 1996

Блок в салоне

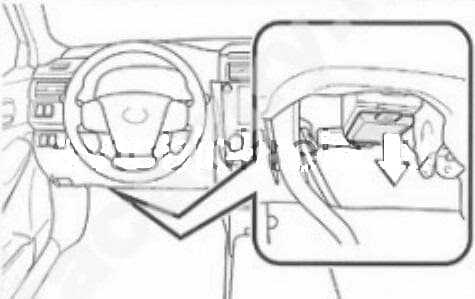

Он находится под панелью приборов со стороны водителя.

Расположение

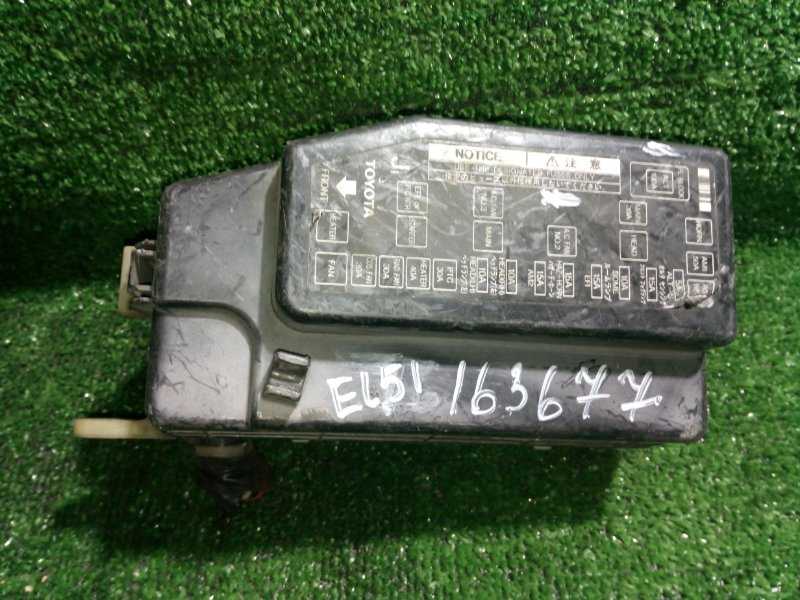

Пример схемы с крышки блока

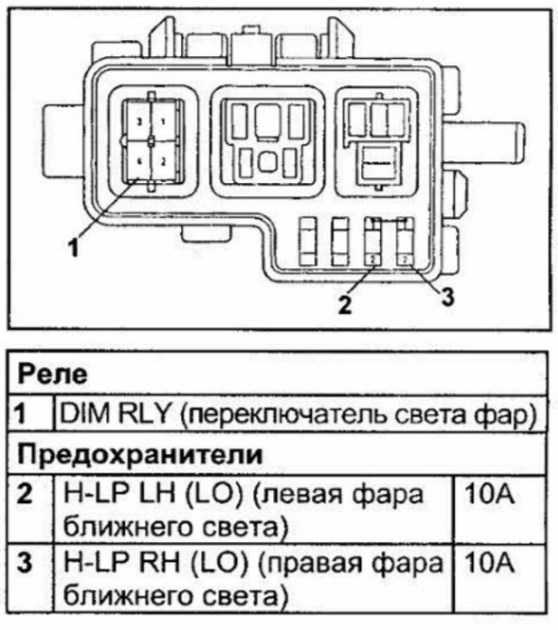

Схема

Описание

1	10А ECU-IG1 NO.2 – Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	10А ECU-IG1 NO.1 – Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor
3	10А PANEL – Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	15А TAIL – Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	7,5А EPS-IG1 – Электропривод руля
20А DOOR R/R – Задний правый электрический стеклоподъемник
6	7,5А ECU-IG1 NO.3 – Blind Spot Monitor
20А DOOR F/L – Передний левый электрический стеклоподъемник
7	10А S/HTR & FAN F/L – Подогрев сидений
20А DOOR R/L – Задний левый электрический стеклоподъемник
8	7,5А H-LP LVL – Фары (ближний свет)
9	10А WASHER – Стеклоочистители и омыватель ветрового стекла
10	7,5А A/C-IG1 – Система кондиционирования воздуха
11	25А WIPER – Стеклоочистители и омыватель ветрового стекла
12	7,5А BKUP LP – Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
13	30А DOOR NO.1 – Стеклоподъемники
14	5А WIPER-S – Очистители
7,5А EPS-IG1 – Электропривод руля
15	20А P/OUTLET RR – Задняя розетка для электроприборов
16	5А SFT LOCK-ACC – Система блокировки передач
17	20А DOOR R/R – Задний правый электрический стеклоподъемник
10А S/HTR&FAN F/R – Обогреватели переднего правого сиденья
18	20А DOOR R/L – Задний левый электрический стеклоподъемник
10А S/HTR&FAN F/L – Обогреватели переднего левого сиденья
19	10А OBD – Бортовая система диагностики
20	10А ECU-B NO.2 – Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
21	20А DOOR NO.2 – Стеклоподъемники
22	7,5А AM1 – Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива
23	7,5А STOP – Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	30А P/SEAT RR – Электрический привод регулировки задних сидений
25	7,5А A/C-B – Система кондиционирования воздуха
26	10А S/ROOF – Люк
27	30А P/SEAT FR – Электрический привод регулировки передних сидений
28	30А PSB – Ремень безопасности с предаварийной системой.
29	20А D/L-AM1 – Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	20А TI&TE – Система регулировки наклона и высоты рулевой колонки
31	10А A/B – Система подушек безопасности SRS, система классификации переднего пассажира
32	7,5А ECU-IG2 NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
33	7,5А ECU-IG2 NO.2 – Интеллектуальная система доступа без ключа, Blind Spot Monitor
34	15А CIG&P/ OUTLET – Прикуриватель
35	7,5А ECU-ACC – Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	10А S/HTR&FAN FI R – Подогрев сидений
37	20А S/HTR RR – Обогреватели задних сидений
38	20А DOOR F/R – Передний правый электрический стеклоподъемник
39	7,5А ECU-IG1 N0.3

Тепловые предохранители

Перед проверкой или сменой тепловых предохранителей Камри 30, следует обесточить бортовую сеть посредством отключения контакта от минусовой клеммы АКБ. Далее выполняются следующие операции:

1. Демонтируется тепловой предохранитель;
2. Для включения предохранителя Camry 30 понадобится просунуть иглу в специальное отверстие и нажать;
3. Щупы мультиметра присоединяются к контактным ножкам предохранителя для проверки проводимости. Измерения ведутся в режиме замера сопротивления;
4. Отсутствие проводимости свидетельствует о необходимости смены защитного элемента. Если и после замены тепловой предохранитель отключается, то потребуется проверить цепь на наличие короткого замыкания.

Салонный блок предохранителей

Расположенная в панели приборов распределительная коробка содержит предохранители, рассчитанные на пониженную силу тока. Для доступа к элементам следует снять крышку, закрепленную пружинным фиксатором. Пинцет потребуется вынуть из блока, расположенного под капотом автомобиля.

Схема предохранителей в Camry 50-55

Элементы расположены в блоке в 3 ряда, предохранители перечислены начиная с верхней полосы слева направо. В коробке имеются пустые позиции, которые можно использовать для хранения запасных вставок. На крышке коробки нанесена схема с указанием номинала деталей и английской аббревиатуры (информация с расшифровкой приведена в заводской инструкции по эксплуатации).

Подробная расшифровка

Расшифровка назначений предохранителей в салонной коробке автомобилей Camry XV50 и 55:

1. Блоки управления очисткой фар головного освещения, ассистентом парковки, блокиратором селектора АКПП, обогревом передних и задних сидений (номинал 10 А). На дорогих версиях вставка защищает контроллеры регуляторов громкости звука и температуры воздуха для заднего ряда сидений и предотвращает повреждение блока управления электрическим приводом регулировки заднего дивана. При поломке вставки не работает привод шторки, электрическая регулировка колонки и отключается магнитола.
2. Контроллеры блоков курсовой устойчивости, вентиляторов охлаждения, фар головного освещения и генератора (10 А).
3. Светодиоды подсветки приборов и кнопок, контроллеры прикуривателя, индикация выбранной передачи и плафоны освещения багажного отсека и салона (10 А).
4. Габаритное освещение по периметру кузова, освещение государственного регистрационного знака и противотуманные сигналы спереди и сзади (15 А).
5. Электрический привод стекла в правой передней двери (20 А).
6. Аналогично позиции 5, но для правой задней двери (20 А).
7. Аналогично позиции 5, но для левой передней двери (20 А).
8. Аналогично позиции 5, но для задней левой двери (20 А).
9. Лампы ближнего света (7,5 А).
10. Контроллер насоса омывателя стекла и электрического привода щеток (10 А).
11. Блок управления кондиционером (7,5 А).
12. Моторы насоса и привода щеток (25 А).
13. Индикация заднего хода, контроллеры АКПП и впрыска топлива, акустические элементы и магнитола (7,5 А).
14. Электроника кузова (7,5 А).
15. Контроллер усилителя руля (7,5 А).
16. Розетка для задних пассажиров (20 А).
17. Блокиратор селектора АКПП (5 А).
18. Обогрев кресла спереди справа (10 А).
19. Аналогично позиции 18 для левого сиденья (10 А).
20. Штекер диагностики OBD-II (10 А)
21. Блок управления для пассажиров заднего ряда сидений, обогрев и электрическая регулировка заднего дивана, привод шторки (10 А).
22. Реле стартера и цепи блока управления подачей топлива (7,5 А).
23. Габаритные сигналы и лампы торможения, блоки ABS и бесключевого доступа в салон (7,5 А).
24. Мотор заднего дивана (30 А).
25. Кондиционер (7,5 А).
26. Панорамная крыша (10 А).
27. Приводы передних сидений (30 А).
28. Резерв (30 А).
29. Блокировка замков и блок связи (20 А).
30. Электрический привод рулевой колонки (20 А).
31. Контроллер SRS, подушки безопасности (10 А).
32. Впрыск бензина (7,5 А).
33. Контроллер бесключевого доступа (7,5 А).
34. Прикуриватель (15 А).
35. Отдельный пульт управления магнитолой и кондиционером для задних пассажиров, блоки управления подогревом и электрическими регулировками заднего дивана, настройка и обогрев зеркал заднего вида, магнитола и блок беспроводной связи (7,5 А).
36. Обогрев подушек сидений в задней части салона (20 А).

Электрика

Как снять аккумулятор Дэу ЛеганзаЗамена батарейки в брелке Дайво ЛеганзаПоменять батарейку в ключе Daewoo Leganza своими рукамиЗамена батарейки в пульте Daewoo ЛеганзаПоменять блок предохранителей Дэу ЛеганзаКак поменять втягивающее реле Дайво LeganzaКак заменить габаритную лампу Дэу LeganzaКак поменять задний фонарь Дайво ЛеганзаСнять заднюю фару Дэу LeganzaКак заменить замок зажигания Дайво LeganzaУстановка катушки зажигания Daewoo ЛеганзаСнять кнопку стеклоподъемника Daewoo LeganzaРемонт лампы ближнего света Дайво LeganzaЗаменить лампу в бардачке Daewoo LeganzaКак поменять лампу в габаритах Daewoo LeganzaКак заменить лампу в дальний свет Дэу ЛеганзаЗамена ламп в задний ход Дэу Leganza своими рукамиКак заменить лампу в поворотниках Дэу Leganza своими рукамиКак заменить лампу в приборной панели Daewoo LeganzaЗамена ламп в противотуманных фарах Дайво Леганза своими рукамиКак заменить лампу в ПТФ Дайво ЛеганзаПоменять лампу в фарах Дэу LeganzaЗаменить лампу освещения салона Daewoo Leganza своими рукамиУстановка лампы стоп сигнала Дайво Леганза своими рукамиПоменять лампы задних фонарей Дайво Леганза своими рукамиСнятие левой фары Дэу ЛеганзаСнятие моторчика стеклоподъемника Daewoo Леганза своими рукамиСнять переднюю фару Daewoo ЛеганзаСнять правую фару Дэу Leganza своими рукамиПоменять предохранители Дэу LeganzaПоменять предохранитель прикуривателя Daewoo Leganza своими рукамиКак поменять противотуманные лампы Дэу Леганза своими рукамиПоменять реле поворотов Дэу Леганза своими рукамиРемонт реле стартера Daewoo LeganzaУстановка реле стеклоочистителя Daewoo LeganzaКак заменить свечи зажигания Дэу Леганза своими рукамиКак заменить щетки генератора Daewoo LeganzaЭлектросхема акпп Дайво LeganzaСхема акустической системы Дэу LeganzaЭлектросхема бензонасоса Дэу Leganza своими рукамиЭлектросхема блока предохранителей Daewoo ЛеганзаЭлектросхема блока управления двигателем Daewoo ЛеганзаЭлектросхема вентилятора охлаждения Daewoo LeganzaЭлектросхема включения бензонасоса Дайво Leganza своими рукамиЭлектросхема включения вентилятора охлаждения Daewoo Leganza своими рукамиЭлектросхема включения кондиционера Дайво Leganza своими рукамиЭлектросхема включения переднего моста Дайво LeganzaЭлектросхема включения стартера Дэу Leganza своими рукамиЭлектросхема включения фар Дайво Леганза своими рукамиЭлектросхема генератора Дайво ЛеганзаЭлектросхема датчика давления масла Daewoo ЛеганзаЭлектросхема датчика кислорода Дайво Leganza своими рукамиЭлектросхема датчика охлаждающей жидкости Дайво LeganzaЭлектросхема датчика скорости Daewoo LeganzaЭлектросхема датчика температуры Дэу LeganzaЭлектросхема датчика уровня топлива Дайво LeganzaЭлектросхема двигателя Дэу Leganza своими рукамиЭлектросхема дворников Дэу LeganzaЭлектросхема зажигания Дэу ЛеганзаЭлектросхема замка зажигания Дэу ЛеганзаЭлектросхема звукового сигнала Daewoo ЛеганзаЭлектросхема инжектора Дэу Leganza своими рукамиСхема карбюратора Дэу Леганза своими рукамиЭлектросхема корректора фар Дэу Леганза своими рукамиЭлектросхема освещения салона Daewoo Леганза своими рукамиЭлектросхема отопителя Дэу Леганза своими рукамиЭлектросхема охлаждения двигателя Daewoo ЛеганзаЭлектросхема панели приборов Дэу LeganzaЭлектросхема передних фар Дайво Леганза своими рукамиЭлектросхема печки Дэу ЛеганзаЭлектросхема приборной панели Daewoo Leganza своими рукамиСхема проводки Дайво ЛеганзаЭлектросхема противотуманных фар Дайво ЛеганзаЭлектросхема реле бензонасоса Daewoo Leganza своими рукамиЭлектросхема реле давления Daewoo Леганза своими рукамиЭлектросхема реле поворотов Daewoo Леганза своими рукамиЭлектросхема реле регулятора Daewoo Леганза своими рукамиЭлектросхема реле стартера Daewoo ЛеганзаЭлектросхема системы впрыска Дайво LeganzaСхема системы зажигания Дайво Леганза своими рукамиСхема системы кондиционирования Дайво LeganzaЭлектросхема системы охлаждения Дайво Леганза своими рукамиЭлектросхема системы управления двигателем Daewoo LeganzaСхема стартера Дэу ЛеганзаЭлектросхема стеклоочистителя Дайво Леганза своими рукамиЭлектросхема стеклоподъемников Дайво Леганза своими рукамиЭлектросхема стоп сигналов Дайво ЛеганзаСхема топливного насоса Дэу Леганза своими рукамиСхема топливной системы Дайво ЛеганзаЭлектросхема тормозной системы Дэу LeganzaСхема центрального замка Дэу LeganzaЭлектросхема щитка приборов Daewoo ЛеганзаЭлектросхема эбу Дэу LeganzaКоды ошибок Daewoo Леганза

Интерьер и экстерьер машины

Цельнометаллический кузов автомобиля оснащен пластиковыми бамперами и фарами головного света с обтекаемыми очертаниями, задняя светотехника расположена на крыльях и крышке багажника. На боковой поверхности дверей предусмотрены накладки в цвет кузова, предохраняющие металл от повреждений. Производитель предлагал 5-местный седан и универсал с подъемной задней дверцей, на верхней кромке которой был предусмотрен пластиковый спойлер, уменьшающий загрязнение стекла. На универсалах монтировались багажные дуги на крыше кузова.

В интерьере автомобиля использовались натуральные материалы и мягкий пластик. Модификация с улучшенной отделкой поставлялась заказчикам под обозначением Toyota Mark II Qualis (седан и универсал), часть стандартных автомобилей была выпущена под маркой Daihatsu Altis (только с кузовом типа седан).

Передние сиденья раздельного типа оборудованы ручными регулировками (на дорогих версиях предлагались электрические приводы).

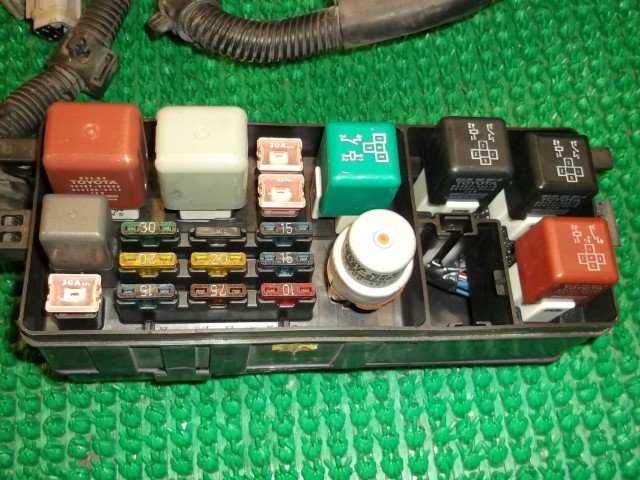

Предохранители в отсеке двигателя

Перечень и номинал части защитных элементов зависят от:

• рабочего объема двигателя;
• наличия системы обогрева подушек заднего ряда сидений;
• типа ламп, установленных в фарах головного света.

Схема элементов

Блок имеет вытянутую конфигурацию, внутри находятся вставки стандартного типа А с прозрачными корпусами, а также элементы типа В (рассчитанные на повышенную силу тока). Для снятия крышки необходимо нажать на фиксаторы и потянуть кожух вверх. На внутренней поверхности находятся запасные элементы и пинцет.

Расшифровка с описанием функций

Перечень элементов (начиная с нижней позиции в левом ряду):

1. Контрольные приборы (5 А).
2. Электрические двигатели вентиляторов системы охлаждения (50 А).
3. Насос блока очистки стекол фар головного света (30 А).
4. Муфта компрессора кондиционера и климатическая установка (50 А).
5. Цепь зарядки батареи (120 А для машин с обогревом передних кресел и 140 А для модификаций с обогревом всех сидений).
6. Контроллер модуля курсовой устойчивости (30 А).
7. Реле включения стартера двигателя (30 А).
8. Общая защита ламп в фарах головного света (30 А).
9. Контроллер системы курсовой устойчивости (50 А).
10. Электрический усилитель рулевого управления (80 А).
11. Звуковой сигнал высокого тона (7,5 А).
12. Звуковой сигнал низкого тона (10 А).
13. Контроллеры модуля впрыска топлива и управления АКПП (15 А).
14. Блок управления подачей топлива (10 А или 7,5 А для агрегатов 2GR-FE и 2AR-FE соответственно).
15. Контроллеры блока впрыска горючего и цепи зажигания (7,5 А).
16. Блок управления подачей бензина, контроллер АКПП и соленоид блокировки рулевого вала (7,5 А).
17. Реле стартера (15 А).
18. Дверные замки (20 А).
19. Дополнительная защита цепей систем зажигания и подачи топлива (25 А).
20. Контроллер зарядки (7,5 А).
21. Блок аварийной связи (5 А).
22. Указатели направления поворота (15 А).
23. Блокиратор рулевого управления (10 А).
24. Магнитола (15 А).
25. Ближний свет левого борта для галогенных фар или корректор положения ксеноновых ламп (15 или 20 А).
26. Аналогично позиции 25, но для правого борта.
27. Блок автоматического корректора ксеноновых ламп (опция, 7,5 А).
28. Контроллер модуля впрыска бензина (30 А).
29. Бесключевой доступ (5 А).
30. Контроллер дроссельного узла (10 А).
31. Розетка буксировочного прибора (опция, 20 А).
32. Системы управления двигателем и трансмиссией (7,5 А).
33. Аналогично позиции 32 (только для мотора 2AR-FE, 20 А).
34. Бесключевой доступ (7,5 А).
35. Питание магнитолы (20 А).
36. Цепи подсветки приборов, свет в салоне, багажном отделении и в проемах дверей (7,5 А).
37. Блок связи, электрический регулятор положения рулевой колонки, кнопки на рулевом колесе (10 А).

Схема и расположение блоков предохранителей

В конструкции автомобиля предусмотрено несколько блоков предохранителей:

• в моторном отсеке;
• в панели приборов.

Салонный отсек

Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):

1. Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
2. Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
3. Розетка прикуривателя (15 А).
4. Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
5. Штатная магнитола (10 А).
6. Розетка для дополнительного оборудования (15 А).
7. Дополнительное питание магнитолы (20 А).
8. Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
9. Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
10. Система очистки ветрового стекла (25 А).
11. Климатическая установка (10 А).
12. Обогрев зеркал (10 А).
13. Система впрыска топлива и пуска мотора (5 А).
14. Фронтальные противотуманные фары (15 А).
15. Задняя электрическая шторка Sun Shade (опция, 15 А).
16. Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
17. Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
18. Габаритное освещение (10 А).
19. Электрический стеклоподъемник сзади по левой стороне (20 А).
20. Электрический стеклоподъемник со стороны переднего пассажира (20 А).
21. Колодка диагностики (7,5 А).
22. Система подогрева передних сидений (20 А).
23. Электрический насос омывателя стекла (15 А).
24. Электрический вентилятор системы охлаждения (10 А).
25. Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
26. Блокиратор Fuel Open лючка топливного бака (5 А).
27. Контроллер управления электрическим оборудованием кузова (25 А).
28. Усилитель звука (опция, 25 А).
29. Электрический стеклоподъемник сзади по правой стороне (20 А).

Назначение и номинал элементов типа В в салоне:

1. Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
2. Электрические приводы регулировки сидений водителя и пассажира (30 А).
3. Def, обогрев заднего стекла (40 А).

Моторный отсек

Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.

Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):

1. Ближний свет левой фары (15 А).
2. Ближний свет правой фары и корректор положения пучка света (15 А).
3. Дневные ходовые огни (опция, 5 А).
4. Контроллер ABS и система стабилизации курса (7,5 А).
5. Резерв (10 А).
6. Резерв (15 А).
7. Резерв (5 А).
8. Система зажигания (30 А).
9. Дальний свет справа (10 а).
10. Дальний свет слева (10 А).
11. Система впрыска топлива (5 А).
12. Телефон (опция, 5 А).
13. Зарядка батареи (5 А).
14. Система пуска мотора (15 А).
15. Впрыск горючего и системы безопасности (10 А).
16. Дверные замки (25 А).
17. Система впрыска топлива (20 А).
18. Клаксон (10 А).
19. Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
20. Контролер системы впрыска бензина в коллектор (25 А).
21. Дополнительные цепи, обеспечивающие подачу топлива (10 А).
22. Аварийная световая сигнализация (15 А).

Назначение и номинал элементов типа В в моторном отсеке:

1. Защита фар головного света и дневных ходовых огней (40 А).
2. Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
3. Электрический мотор вентилятора охлаждения (30 А).
4. Вспомогательный мотор вентилятора системы охлаждения (30 А).
5. Управление системой кондиционирования (50 А).
6. Блок очистки фар (30 А).
7. Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).

В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.

Технические характеристики

Страна производства	Япония
Эксплуатационные характеристики
Максимальная скорость	200 км/ч
Время разгона	9,2 с
Емкость бака	65 л.
Расход топлива:	10,6 /100 км
Рекомендуемое топливо	АИ-95
Двигатель
Тип	Бензиновый
Количество цилиндров	4
Количество клапанов на цилиндр	4
Рабочий объем	2163 см3
Тип впуска	Инжектор, распределенный впрыск
Максимальная мощность	140 л.с. при 5600 об./мин
Максимальный крутящий момент	191 Н*м при 4400 об./мин
Кузов
Количество мест	5
Длина	4800 мм
Ширина	1785 мм
Высота	1480 мм
Объем багажника	518 л
Колесная база	2670 мм
Дорожный просвет	145 мм
Снаряженная масса	1570 кг
Полная масса	1860 кг
Трансмиссия
Коробка передач	АКПП
Количество передач	4
Привод	Полный
Рулевое управление
Тип усилителя	Гидроусилитель

История Toyota Camry Gracia

Модель под названием Toyota Camry Gracia – это представитель знатного семейства японских автомобилей Toyota Camry. Японский производитель добрый десяток лет разделял эту модель на две категории – с узким и широким кузовом. Для внутреннего японского авторынка предназначалась версия с узким кузовом. Для экспортных рынков выпускали широкий кузов. Toyota Camry Gracia – это название модели для внутреннего рынка. Экспортный аналог получил популярность в Америке и Австралии. Этот автомобиль выпускался в кузове седан и универсал. Впервые модель появилась на автомобильном рынке Японии в конце 1996 года. На первых этапах Тойота Камри Грация продавалась параллельно с чисто японской версией Toyota Camry, которая имела индекс кузова V40. Вскоре, в 1999 году эта модель покинула рынок Японии. Версия Грация стала единственной версией Тойота Камри, которая продавалась в Японии. После этого производитель решил убрать приставку Gracia и продавал этот автомобиль просто как Toyota Camry. Для версии универсал приставку Грация решили сохранить.

Уже традиционно модель для внутреннего рынка могла похвастаться большим спектром всевозможных комплектаций и наполнений. Покупатель такого автомобиля получал климат-контроль, полный электропакет, ЦЗ с функцией дистанционного управления, дисковые тормоза на передней и задней оси. Вместе с тем, рейлинги, люк, кожаный салон, электроподогрев сидений – это дополнительные опции, за которые нужно было платить.

В 1999 году японский автомобильный производитель выпускает рестайлинговую версию Тойота Камри Грация. Оптика, радиаторная решетка, бамперы и некоторые элементы салона претерпели качественные изменения.

Этот автомобиль удостоился только двух типов силовых установок: 2,2- и 2,5-литровые версии. В первом случае, с менее объемным мотором, мощность силового агрегата составляла 140 л.с., а во втором отдача более серьезная – 200 л.с. Четырехцилиндровый двигатель немного проще в обслуживании, но оба мотора имели высокую надежность.

Автомобиль принадлежит к высокому классу, поэтому даже в версии универсал он мог похвастаться богатой начинкой и вместительным багажником. Именно эта особенность стала ключевым фактором, который определил популярность модели. При этом цена на Тойота Камри Грация была достаточно доступной.

В 2001 году руководство компании приняло решение прекратить производством модели Toyota Camry Gracia.

Схема предохранителей Тойоты Камри

Предохранители выполняют функцию защиты электроники от скачков напряжения. Для того чтобы техническая составляющая авто была в исправности, необходимо периодически проверять работоспособность всей системы защиты.

Предохранители на Тойоте Камри V-10 (Vista).

Первое поколение автомобилей Toyota не было перегружено электрооборудованием, соответственно схема защиты электроники у них была достаточно проста. В комплектации 1986 года предохранительные элементы были расположены под капотом, рядом с аккумулятором и в салоне, под ключом зажигания. Первая система отвечала за безопасность всей электроники, которая целиком и полностью находилась в области двигателя: зажигание, генератор, фары, сигнализация и т.д. Вторая система отвечала за электрооборудование по всему кузову автомобиля: стоп-сигналы, подсветки, омывайки, прикуриватель, очистка зеркал, вентилятор радиатора.

Предохранители на Тойоте Камри V-20 (Грация).

С расширением функционала выросло и количество предохранителей. Почти в три раза больше в салоне и в два раза больше в моторном отсеке.

Рис.1 Схема панели (под капотом).

Рис.2 Схема панели (салон).

На рис.1 расположены новые предохранительные элементы отвечающие за:

• Подогрев сидений(1);
• Отопитель(2);
• Обогреватель зеркал(5);
• Штекер для электроприборов(10);
• Обогреватель заднего стекла(19);
• Стеклоподъемник(20).

На рис.2 расположены:

• Главная плавкая вставка(1);
• Вентилятор конденсата(8);
• Электроника и кондиционер(10);
• Звуковой сигнал(19).

Предохранители на Тойоте Камри V-30 и причины выхода их из строя

Модель 2002 года выпуска оснащена 60 плавкими предохранителями. На этот раз, защитная панель в салоне находится не под ключом зажигания, а под приборной панелью с левой части. Также, помимо основных предохранителей, в машине есть запасные – плавкие.

Японские конструкторы сделали более безопасную систему защиты, которая гарантировано, обезопасит электрику автомобиля от возгорания. Как правило, вред системе наносится из-за неправильной эксплуатации или из-за износа предохранительных элементов и их неправильной установки. В обоих случаях пострадать может любая система авто и к этому нужно быть готовым. Наиболее часто выходят из строя: прикуриватели, зажигание, габариты и сигнализация.

Предохранители на Тойоте Камри V-40

Блоки защиты электроники на модели Toyota Camry 2007 года имеют стандартное размещение.

Рис.1 Блок-схема (салон).

Рис.2 Блок-схема (под капотом).

Для того чтобы произвести замену предохранителя, необходимо знать на сколько ампер он рассчитан. На рисунке 1, можно разобрать, что всего цветов бывает шесть:

• Красный(10 А);
• Коричневый(7,5А);
• Синий(15 А);
• Зеленый(30 А);
• Желтый(20 А);
• Серый(25 А).

Поменять предохранитель не составит труда, если знать где и какой именно защитный механизм сгорел, а также ознакомившись с руководством.

Рис.3 Расшифровка первого блока.

Рис.4 Расшифровка второго блока.

Предохранители на Тойоте Камри V-50

Расположение блока под капотом автомобиля поменялось, теперь он стоит в крайнем правом углу. В блоке изготовители поместили пинцет и дополнительные предохранители. Замена сгоревшей детали, также проводится по специальной схеме.

Рис.1 Расположение блока (салон).

Рис. 2 Расположение блока (под капотом).

Если цепь будет разорвана, тогда следует заменить деталь, но вот если элемент будет целым, тогда уже можно задуматься о поездке в автосервис.

• Tweet
• Share 0
• Reddit
• +1
• Pocket
• LinkedIn 0

Наверх
