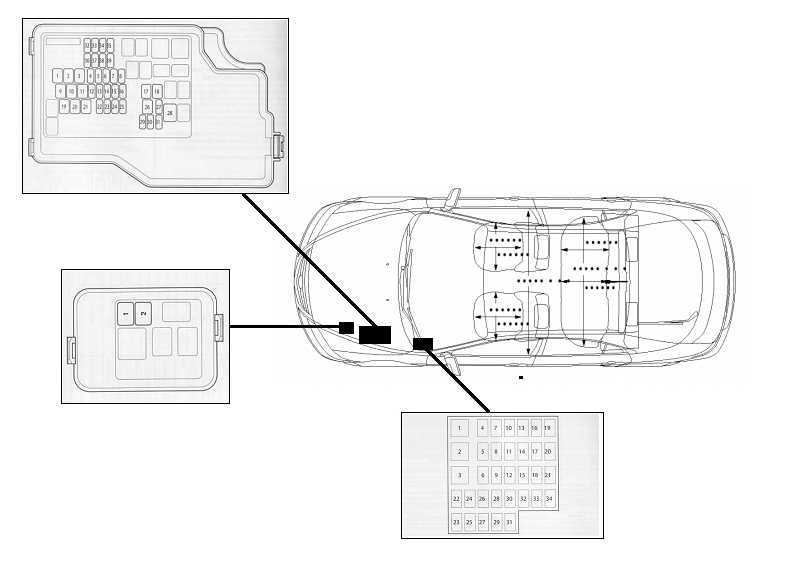

Схема и расположение блоков предохранителей
В конструкции автомобиля предусмотрено несколько блоков предохранителей:
- в моторном отсеке;
- в панели приборов.

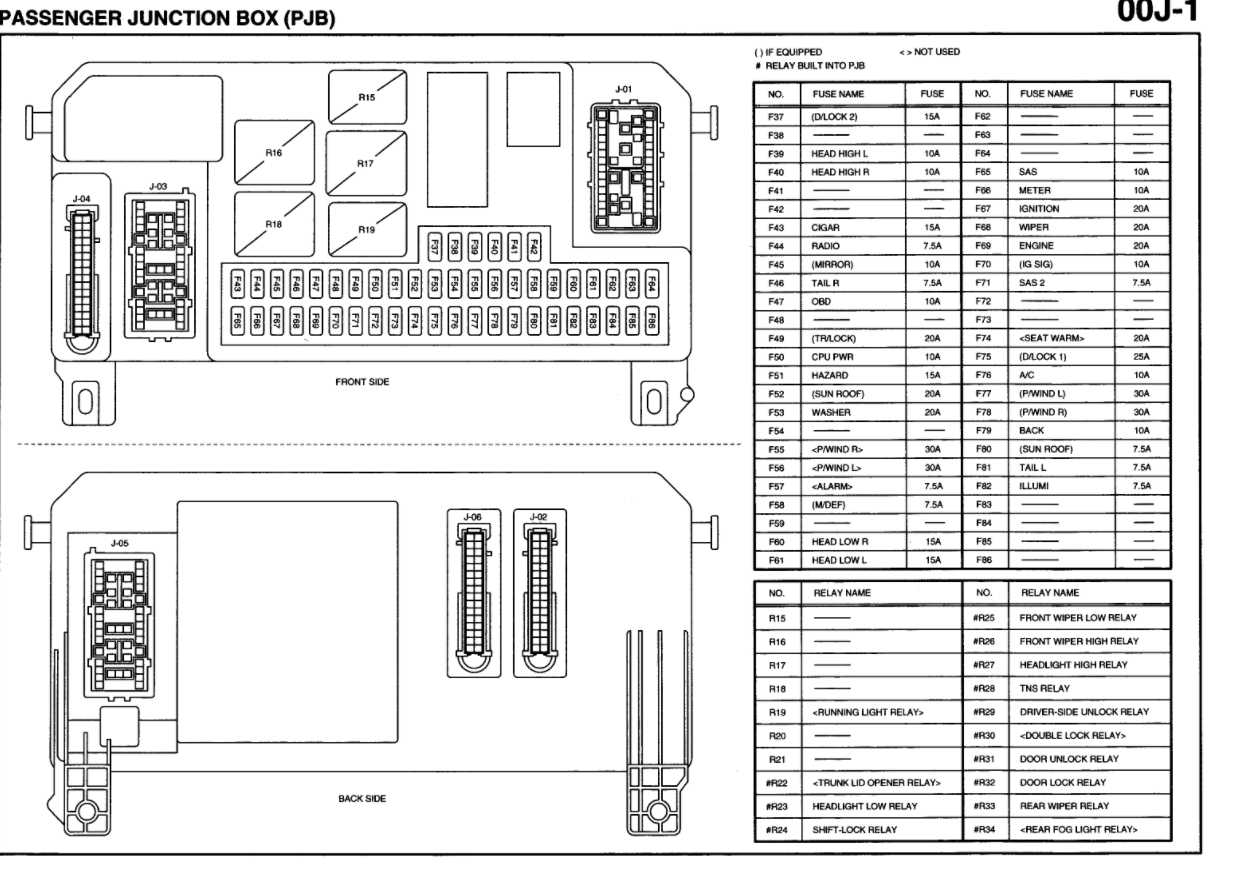

Салонный отсек
Монтажная коробка закреплена в нижней части панели приборов со стороны левой ноги водителя. Для доступа к защитным элементам необходимо снять прямоугольную пластиковую крышку, которая удерживается эластичными фиксаторами. На внутренней части заглушки нанесена схема предохранителей (количество элементов зависит от уровня оснащения автомобиля).

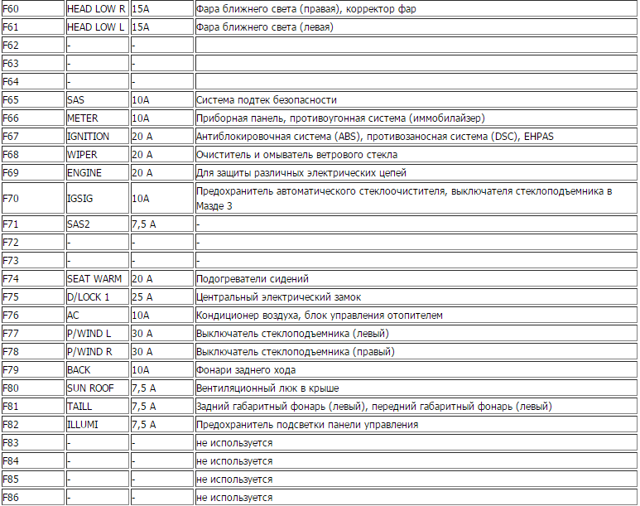

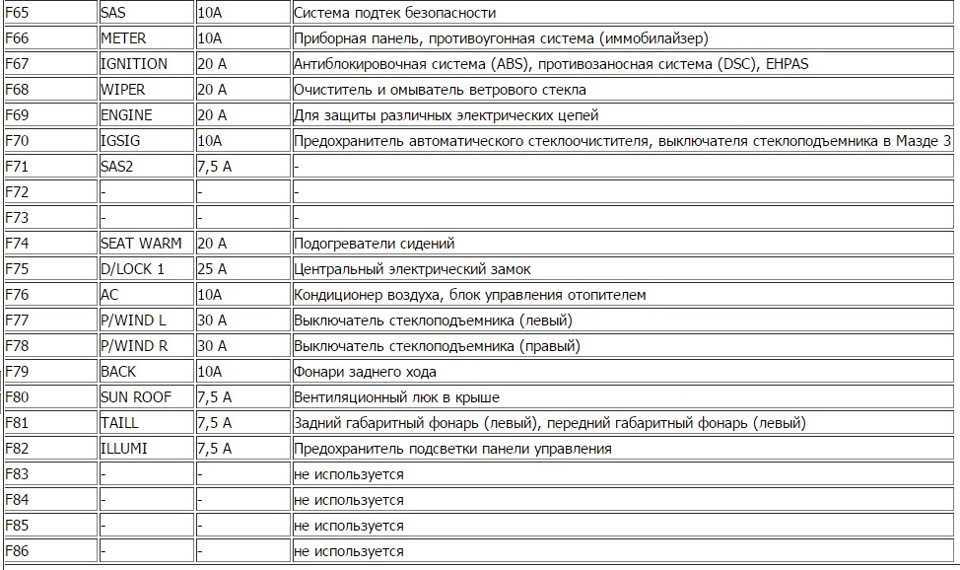

Список, номинал и назначение элементов типа А, расположенных в салоне автомобиля (сверху вниз и слева направо):
- Электрические приводы замков, штатный охранный комплекс, подсветка салона, задняя противотуманная фара и вентилятор системы кондиционирования (10 А).
- Освещение салона и личинки замка зажигания, электронные часы и дисплей многофункционального компьютера (7,5 А).
- Розетка прикуривателя (15 А).
- Электрические приводы зеркал заднего вида и дополнительные цепи питания часов и дисплея (5 А).
- Штатная магнитола (10 А).
- Розетка для дополнительного оборудования (15 А).
- Дополнительное питание магнитолы (20 А).
- Комбинация приборов, электромагнитный блокиратор селектора коробки передач (10 А).
- Система ABS и подушки безопасности, элементы управления электрическими приводами стекол (10 А).
- Система очистки ветрового стекла (25 А).
- Климатическая установка (10 А).
- Обогрев зеркал (10 А).
- Система впрыска топлива и пуска мотора (5 А).
- Фронтальные противотуманные фары (15 А).
- Задняя электрическая шторка Sun Shade (опция, 15 А).
- Внутрисалонное зеркало, блок круиз-контроля и электрический привод люка (опция, 10 А).
- Система подсветки перчаточного ящика и элементов на панели приборов (10 А).
- Габаритное освещение (10 А).
- Электрический стеклоподъемник сзади по левой стороне (20 А).
- Электрический стеклоподъемник со стороны переднего пассажира (20 А).
- Колодка диагностики (7,5 А).
- Система подогрева передних сидений (20 А).
- Электрический насос омывателя стекла (15 А).
- Электрический вентилятор системы охлаждения (10 А).
- Лампы стоп-сигнала, блоки ABS и круиз-контроля (15 А).
- Блокиратор Fuel Open лючка топливного бака (5 А).
- Контроллер управления электрическим оборудованием кузова (25 А).
- Усилитель звука (опция, 25 А).
- Электрический стеклоподъемник сзади по правой стороне (20 А).
Назначение и номинал элементов типа В в салоне:
- Электрический стеклоподъемник двери водителя и люк в крыше (30 А).
- Электрические приводы регулировки сидений водителя и пассажира (30 А).
- Def, обогрев заднего стекла (40 А).

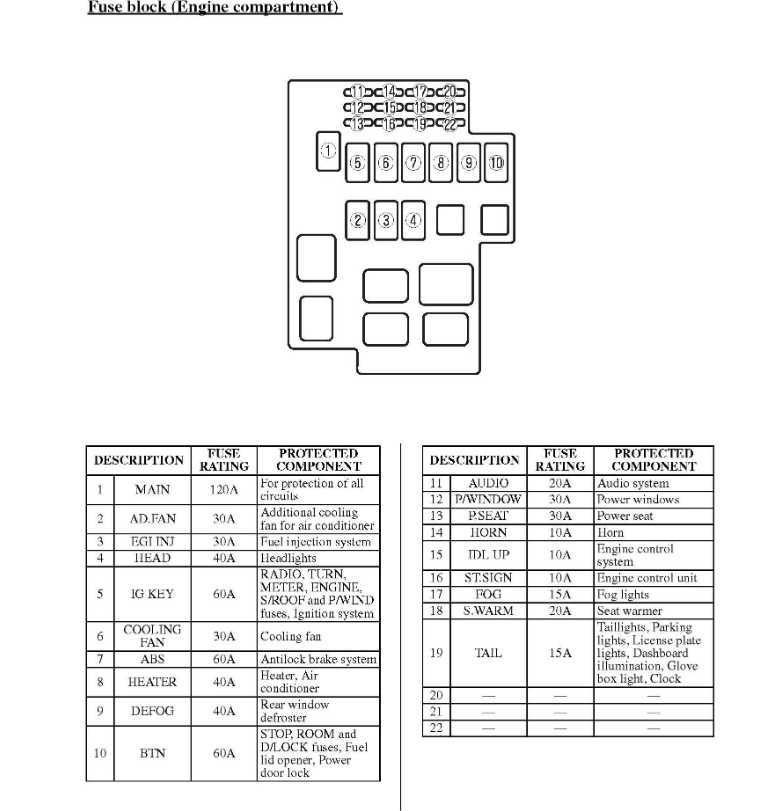

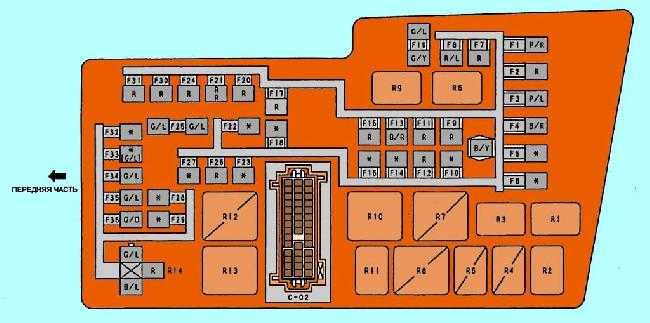

Моторный отсек
Основной блок в моторном отделении находится в зазоре между опорой передней правой стойки и аккумулятором. Сверху коробка закрыта пластиковым кожухом с пружинными фиксаторами. Дополнительный модуль установлен в зазоре между батареей и блоком радиаторов систем охлаждения двигателя и кондиционирования воздуха в салоне.
Перечень и номинал элементов типа А, установленных в основном блоке (сверху вниз и слева направо):
- Ближний свет левой фары (15 А).
- Ближний свет правой фары и корректор положения пучка света (15 А).
- Дневные ходовые огни (опция, 5 А).
- Контроллер ABS и система стабилизации курса (7,5 А).
- Резерв (10 А).
- Резерв (15 А).
- Резерв (5 А).
- Система зажигания (30 А).
- Дальний свет справа (10 а).
- Дальний свет слева (10 А).
- Система впрыска топлива (5 А).
- Телефон (опция, 5 А).
- Зарядка батареи (5 А).
- Система пуска мотора (15 А).
- Впрыск горючего и системы безопасности (10 А).
- Дверные замки (25 А).
- Система впрыска топлива (20 А).
- Клаксон (10 А).
- Контроллеры двигателя и штатной магнитолы (Ecu B, Rad и Dome) (30 А).
- Контролер системы впрыска бензина в коллектор (25 А).
- Дополнительные цепи, обеспечивающие подачу топлива (10 А).
- Аварийная световая сигнализация (15 А).
Назначение и номинал элементов типа В в моторном отсеке:
- Защита фар головного света и дневных ходовых огней (40 А).
- Контроллеры систем ABS, курсовой устойчивости и управления тягой (40 А).
- Электрический мотор вентилятора охлаждения (30 А).
- Вспомогательный мотор вентилятора системы охлаждения (30 А).
- Управление системой кондиционирования (50 А).
- Блок очистки фар (30 А).
- Дополнительные цепи систем ABS, курсовой устойчивости и управления тягой (30 А).
В верхней части блока находится силовой элемент типа С на 120 А, обеспечивающий общую защиту электрических цепей автомобиля. Рядом расположена вставка типа С на 50 А, предотвращающая выход из строя блока ABS. В отдельном малогабаритном блоке перед радиатором расположен единственный элемент типа А номиналом 7,5 А. Деталь защищает блок антиблокировочной системы тормозов (ABS) и поддерживает работоспособность системы контроля тяги. Рядом расположены вспомогательные реле ABS.
Electronics boxes passenger compartment

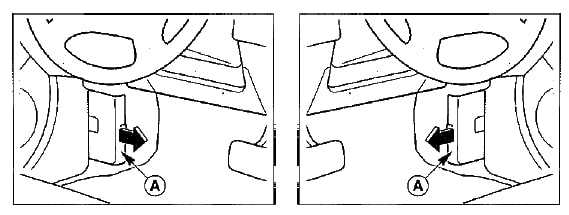

It is located at the bottom of the pillar, near the driver’s leg, behind the protective cover.
Left hand drive Right hand drive
Type 1

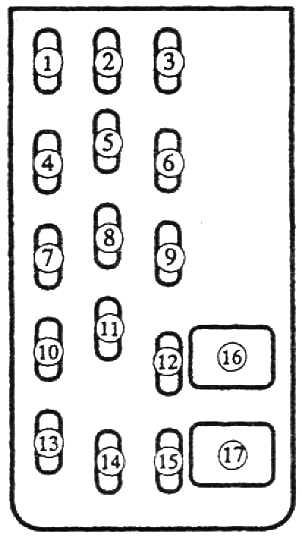

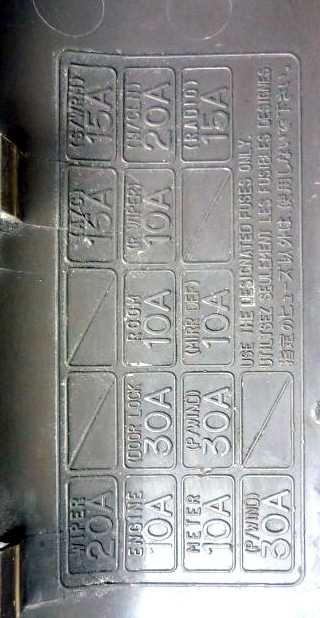

Example of a diagram from the box cover
Diagram
Functions 1
1 | 15A S / WRM – Heated seats |
2 | 20А H / CLN – Headlight cleaner |
3 | 15 / 20А RADIO – Audio system, center console, clock, radio tape recorder |
4 | 15А А / С – Air conditioner, Sunroof |
5 | 10A R / WIPER – Rear window cleaner |
6 | 10А ENG – Engine management |
7 | Reserve |
8 | 10A ROOM – Indoor lighting |
9 | 10А MIRR / DEF – Heated mirrors |
10 | 15A S / WRM – Heated seats |
11 | 30А DOOR LOCK – Central locking |
12 | 15 / 20A TAIL – Rear lights, dimensions |
13 | 20А WIPPER – Glass cleaner / washer |
14 | 10A ENGINE – Engine management system, ABS system |
15 | 15A METER – Instrument cluster, direction indicators, reversing lights |
16 | Reserve |
17 | 30A P.WIND – Electric power windows |
Functions 2
1 | 15А R. SOCKET – Additional equipment (cigarette lighter), fuse for various circuits |
2 | 20А WIPER – Wipers and washers |
3 | 15A A / C – Air conditioning, electric sunroof, fuse for various circuits |
4 | 15A RADIO – Radio, fuse for various circuits |
5 | 10А R.WIPER – Rear window wiper / rear door glass “fuse for various circuits |
6 | 7,5А ST / SG – Engine control unit |
7 | Reserve |
8 | 10A ROOM – Interior lighting, trunk / luggage compartment lighting |
9 | 7.5A MIRR DEF – Heated mirrors, fuse for various circuits |
10 | Reserve |
11 | 30A DOOR LOCK – Central locking, fuse for various circuits |
12 | 15А TAIL – Dimensions, headlights |
13 | Reserve |
14 | 10A ENGINE – Engine management system, ABS system |
15 | 15A METER – Instrument cluster, direction indicators, reversing lights |
16 | 20А P.WIND – Electric power windows |
17 | 30A P.WIND – Electric power windows |

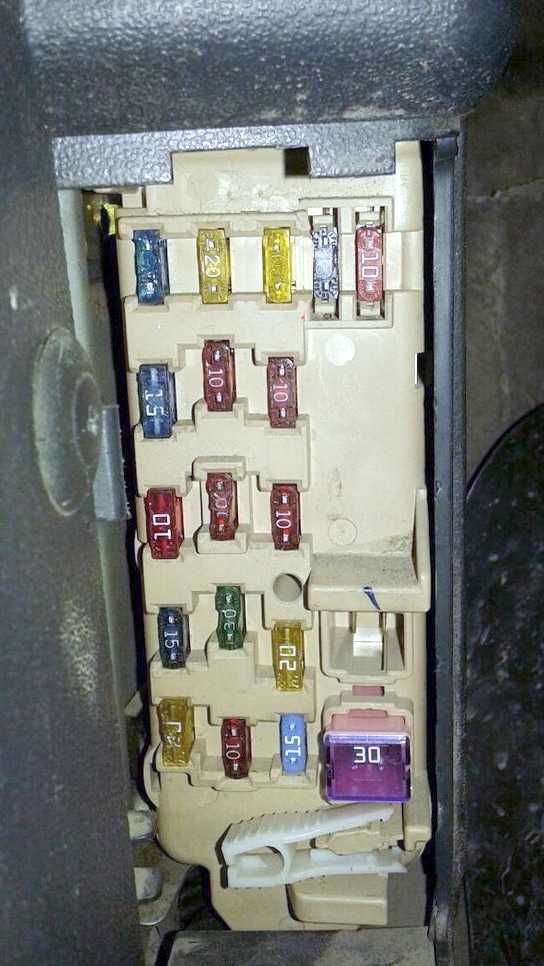

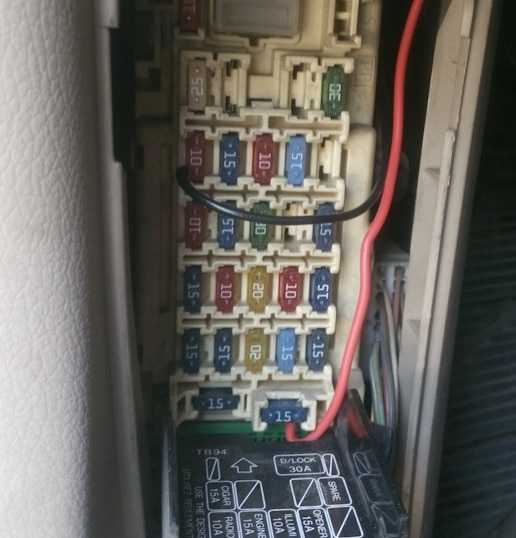

Photo for example

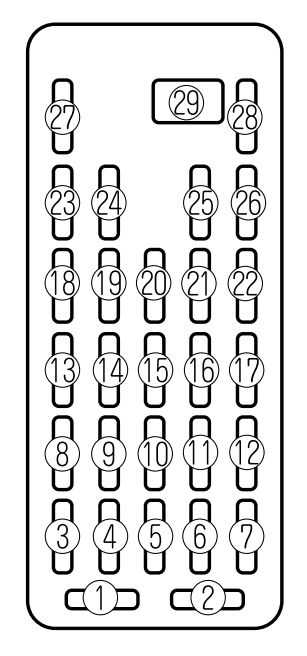

Diagram
Appointment
1 | 15А HAZARD – Alarm |
2 | 15A ROOM – Clock, interior lighting |
3 | 15A S / ROOF – Sunroof |
4 | 15A METER – Instrument cluster, reversing lights, direction indicators, cruise control |
5 | 15 / 20А STOP – Brake light bulbs |
6 | 15А 4WS – Four-wheel drive |
7 | 15A IIA |
8 | 10 / 15A R.DEF – Heated rear window |
9 | 10A A / C – Air Conditioning |
10 | 20А WIPER – Windshield wipers and washers |
11 | 10A M.DEF – Heated door mirrors |
12 | 10 / 15A START – Starter |
13 | 10A TURN – Direction indicators |
14 | 10 / 15A BLOWER – Air conditioner |
15 | 30A WINDOW – Power windows |
16 | – |
17 | – |
18 | 10A RADIO – Stereo |
19 | 15A ENGINE – Engine management system |
20 | 10A ILLUMI – Illumination of a combination of devices |
21 | 15A OPENER – Electric drive of the trunk lid, electric drive of the lock of the fuel flap, the filler neck |
22 | – |
23 | 15A CIGAR – Cigarette lighter |
24 | – |
25 | – |
26 | – |
27 | – |
28 | – |
29 | 30A D / LOCK – Central locking |
В деталях
Обтекаемый кузов Millenia может похвастаться невысоким коэффициентом аэродинамического сопротивления, равным 0,29. При этом японский седан не менее практичный, чем популярные европейские конкуренты. Несмотря на солидные 4,9 метра в длину, Mazda имеет спортивные задатки.
Эргономичная центральная консоль с панелью управления системой вентиляции прямо под рукой водителя – визитная карточка модели. Так же, как и высокое качество сборки, и прочные материалы.
Наиболее комфортно на передних сиденьях. Для облегчения доступа в салон поднимается рулевая колонка. Во втором ряду удобно расположатся только невысокие пассажиры. Внутри царит уютная атмосфера, которая в сочетании с тяговитым мотором и мягкой подвеской располагает к поездкам на дальние расстояния. Качественные материалы эффективно сопротивляются испытанию временем.
Профиль заднего дивана явно в пользу двух пассажиров.
Перечень оборудования включал в себя подогрев и электропривод сидений, круиз-контроль и климат-контроль. За дополнительную плату устанавливали аудиосистему Bose. Никаких фейерверков, что упрощает жизнь владельца возрастного авто.
Багажник имеет объем всего 417 литров. Его емкость можно увеличить, сложив задний диван.
Мазде Милления не хватило сил в борьбе за клиента. В конце 90-х стоимость автомобиля была снижена на несколько тысяч долларов, но это был запоздалый шаг. В 2002 году японцы прекратили производство седана.
Шаровые рычагов быстро сдаются на убитых дорогах.
Из личного опыта
Вот так чтобы прямо встать колом у меня была всего одна ситуация. Когда перегорел предохранитель бензонасоса. Было это на инжекторной ВАЗ 21074. Позвонил другу, он подсказал, что искать мне его нужно под бардачком.
Благо с собой был набор запасных Взял и сам поменял. Через какое-то время со мной это случится повторно в мороз. Сами понимаете каково это замерзать в пути. Опять взял и поменял. Благо был с собой запасной.
Когда уже продал машину это случилось у другого владельца в 3-ий раз. Он мне позвонил. Я ему подсказал где и какой предохранитель посмотреть.
Больше таких ситуаций не было. Перегорали второстепенные: свет в салоне, прикуриватель, на фарах или вроде того.

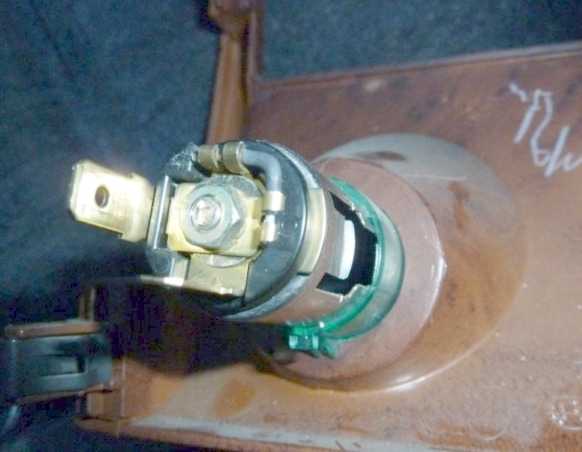

Конечно, критично, когда и прикуриватель перегорает. Поскольку сегодня это всевозможные зарядки, начиная со смартфона. Но опять же залез в Интернет, посмотрел схему, достал запасной и поменял.
Не пренебрегайте контактами предыдущих владельцев авто. Они зачастую знают про авто много полезного из предыдущего опыта.
Всем удачи на дорогах!
Предохранители Toyota Corolla (Е110), 1997 — 2002
Большинство цепей питания электрооборудования японского седана, универсала и хэтчбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Информация актуальна для моделей Тойота Королла (E110) 1997, 1998, 1999, 2000, 2001, 2002 года выпуска, оборудованных бензиновыми 2Е (1,3 л), 4E-FE (1,3 л), 4A-FE (1,6 л), 3ZZ-FE (1,6 л), 4ZZ-FE (1,4 л) двигателями.
В моторном отсеке
1 — основной блок предохранителей №1 в моторном отсеке автомобиля, 2 — дополнительный блок №2 в моторном отсеке автомобиля.

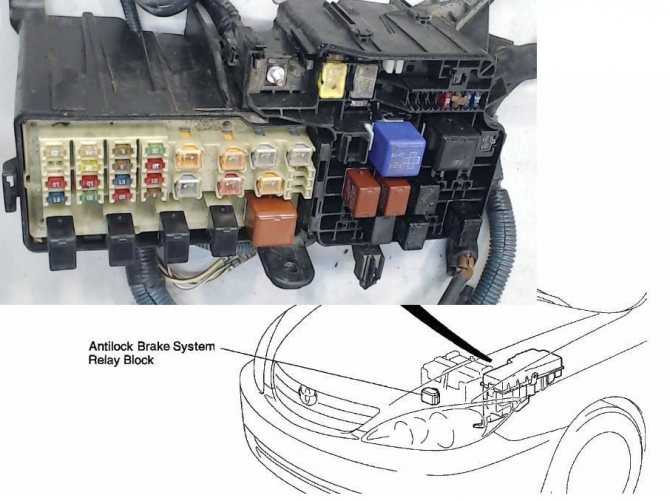

Фото — пример исполнения основного блока.
Схемы моторных блоков предохранителей | ||
Основной блок #1 |
||
Блок #2, модели без системы освещения в дневное время |
||
Блок #2, модели с системой освещения в дневное время |
||
№ | Описание | Ток, А |
1 | Резерв | 5 |
2 | 10 | |
3 | 15 | |
4 | Аудиосистема, освещение салона, местная подсветка, освещение багажника, часы | 15 |
5 | Указатели поворотов и аварийная сигнализация | 10 |
6 | Замок зажигания, система кондиционирования воздуха, плавкие вставки «5Т» и «IGN» | 15 |
7 | Левая фара HEAD (LH) или HEAD (LH-UPR) | 10 |
8 | Система зарядки | 5 |
9 | Правая фара HEAD (RH) или HEAD (RH-UPR) | 10 |
10 | Электронный блок управления двигателем EFI | 15 |
11 | Звуковой сигнал | 10 |
28 | Система запуска, предохранители; HEAD (RH) или HEAD (RH-UPR). HEAD (LH) или HEAD (LH-UPR) | 40 |
29 | Вентиляторы | 30 |
30 | AM1 Предохранители: GIG, TURN , GAUGE ,»ECU-JG», «WIP» и «S-HTR» | 50 |
31 | CDS Вентилятор | 30 |
35 | Предохранители: FAN, CDS , HTR и А/С | 100 |
36 | Предохранители; АМ1, POWER, D/L, TAIL, FOG, ECU-B, STOP, DEF и «DEF l-UP/M-HTR» | 50 |
37 | Система освещения в дневное время | 7,5 |
38 | HEAD (RH-LWR) Правая фара | 10 |
39 | HEAD (LH-UPR) Левая фара | 10 |
40 | CDS Вентиляторы | 30 |
В салоне
1 — блок предохранителей №1 в салоне автомобиля, 2 — блок предохранителей №2 в салоне автомобиля.
Общий вид #1 блока.
Схема салонных блоков Королла 110 | ||
Основной #1 |
||
Дополнительный #2 |
||
№ | Расшифровка | Ток, А |
12 | Указатели поворотов и аварийная сигнализация | 7,5 |
13 | Освещение, габариты, система кондиционирования, электропривод стеклоподъемников, обогреватель заднего стекла | 10 |
14 | Стеклоочистители и омыватели лобового стекла | 20 |
15 | Система повышения частоты вращения холостого хода, обогрев боковых зеркал | 10 |
16 | Система впрыска топлива, бензонасос | 10 |
17 | Система зарядки аккумуляторной батареи, система впрыска топлива, система подушек Безопасности (SRS) | 7,5 |
18 | Стоп-сигналы, дополнительный стоп-сигнал | 15 |
19 | Задние габариты измерительные приборы и датчики, часы, прикуриватель, аудиосистема, обогреватель заднего стекла, подсветка номерного знака, система впрыска топлива, система кондиционирования, аварийная сигнализация, центральный замок | 15 |
20 | OBD | 7,5 |
21 | Подушки безопасности, задние противотуманные фонари | 7,5 |
22 | Система запуска ST | 5 |
23 | Центральный замок | 30 |
24 | FOG | 15 |
25 | S-HTR | 15 |
26 | Аудиосистема, часы, предохранитель прикуривателя, электропривод боковых зеркал | 15 |
27 | Система кондиционирования, вентилятор | 15 |
32 | Обогреватель заднего стекла, предохранитель DEF I-UP, M-HTR | 40 |
33 | Электропривод стеклоподъемников, электропривод люка | 30 |
34 | Предохранитель А/С FUSE HTR | 40 |
Ремонт АКПП Мазда: своими руками или в сервисе
Автомобильный концерн Мазда, в отличие от конкурентов не особо любит экспериментировать с трансмиссиями. После неудачных попыток обуздать роторные двигатели в 80–90 годах, Мазда решила делать спокойные и удачные автомобили. Обычно трансмиссии, используемые на автомобилях Мазда – это проверенные временем, надежные разработки. В середине двухтысячных Мазда все-таки пошла на модернизацию трансмиссий из-за новых запросов и конкуренции. Но в этот раз это были гениальные переработки и модернизации уже существующих схем, которые ничего не испортили и оставили их трансмиссии надежными, простыми в ремонте и неприхотливыми в повседневной езде и эксплуатации. Автосервис в любой точке мира легко справится с ремонтом коробок Мазда.
Автомобиль Мазда 6 Седан
Mazda Millenia › Бортжурнал › Полная переборка акпп
Приаетствую всех, кто заглянул) итак начались проблемы с акпп в феврале после того как я решил поменять масло, фильтр и подтянуть тормозную ленту, так как коробка пиналась, а 3 и 4 передачи если тапку в пол давать пробуксовывали. Все слелал, но радость была недолгой-пару недель и однажды утром поехав по делам смертью храбрых померли 3,4 передача.Недолго думая купил и установил восстановленную акпп…30 тысяч рублей улетели в трубу не проехав и 3тысяч км.Обмозговав все, порылся на форумах, посмотрел мануалы и решил-разберу и отремонтирую своими руками.Разобрал и решил ни себе ни людям мозги не делать и заказал полный ремкомплект для нашей коробки-все сальники, прокладки, стальные диски и фрикционы.
Гидроблок также был снят, разобран, промыт, заменил все микрофтльтры, шарики и прокладки на новые из ремкомплекта.
Наша коробка разбирается и собирается проще, чем двигатель перебрать, главное не спешить и ничего не сломать. Все держится на стопорных кольцах!Также были поменяны уплотнители поршней всех передач! Нужно быть при разборе осторожным, так как они подпружинены! Посе съема стопорного кольца держать руками!В одиночку после замены уплотнителей поставить обратно поршень сложно, нужен помощник-один сдавливает пружины, второй ставит стопорное кольцо.Фрикционы и стальные диски меняются без усилий.Итого было сделано:-замена всех фрикционов и стальных дисков-замена уплотнителей в поршнях-вымыт с заменой прокладок, шариков и фильтров гидроблок-вымыта коробка изнутри и снаружи.-сальники приводов и бублика также заменены.-разобран, отдефектован и вымыт маслонасос.-заменены оба привода на атензовские с заменой подвесного подшипника и сальников.Единственное чего нет в ремкомплекте это стальные опорные диски пакетов, они заказываются отдельно. Я заказыввл только опорный диск 3,4 передач, они бывают разные по толщине и прежде чем заказывать необходимо измерить толщину изношенного.Тормозную ленту не менял, она оказалась в хорошем состоянии.Масло дексрон 2! Брал кастрол 8 литров, фильтр естественно новый).Собирал неспеша, проверяя себя, мануал распечатал для сборки гидроблока и общую схему акпп. Все зазоры в пакетах проверялись щупом по мануалу! Затяжки всех болтов только динамометрическим ключем!Что имеем по итогу-машину не узнать! Коробка включается намного быстрей, не тормозит, не пинается, отсутствует даже характерный толчек с 1 на 2 передачу и вибрация от привода. Выполненой работой доволен, даже не считая затрат.
Второй вариант защитных элементов в салоне
№ | Имя | А | Схема защиты |
п. 1 | R РОЗЕТКА | А-15 | Для других схем электрооборудования. |
п. 2 | Дворники | ЛА-20 | Защищает омыватели ветрового стекла. |
номер 3 | ДО Н.Э | А-15 | Отвечает за климат-контроль. |
п. 4 | РАДИО | А-15 | Защищает аудиосистему. |
п. 5 | Р. ВЕТРОВОЕ СТЕКЛО | А-10 | Отвечает за работу задних дворников. |
п. 6 | ST / SG | ЛА-7.5 | Отвечает за обслуживание бортового компьютера. |
п. 7 | — | — | Бесплатно. |
п. 8 | КОМНАТА | А-10 | Отвечает за свет в салоне и в багажнике. |
№ 9 | ЗЕРКАЛО DEF | ЛА-7.5 | Защищает зеркала с подогревом. |
п. 10 | — | — | Бесплатно. |
п. 11 | ЗАМОК | ЛА-30 | Отвечает за работу дверных замков. |
п. 12 | ХВОСТ | А-15 | Бесплатно |
п. 13 | — | — | Бесплатно |
п. 14 | МОТОР | А-10 | Отвечает за работу бортового компьютера и АБС. |
п. 15 | СЧЕТЧИК | А-10 | Отвечает за фонари заднего хода, повороты и приборную панель. |
п. 16 | P / ВЕТЕР | ЛА-20 | Защищает электрические стеклоподъемники. |
п. 17 | P / ВЕТЕР | ЛА-30 | Защищает электрические стеклоподъемники. |

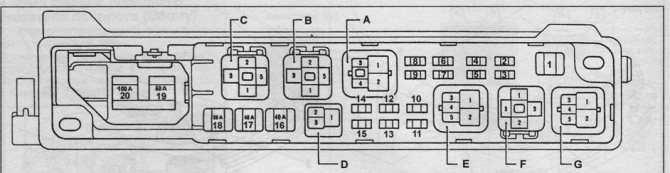

Блоки под капотом

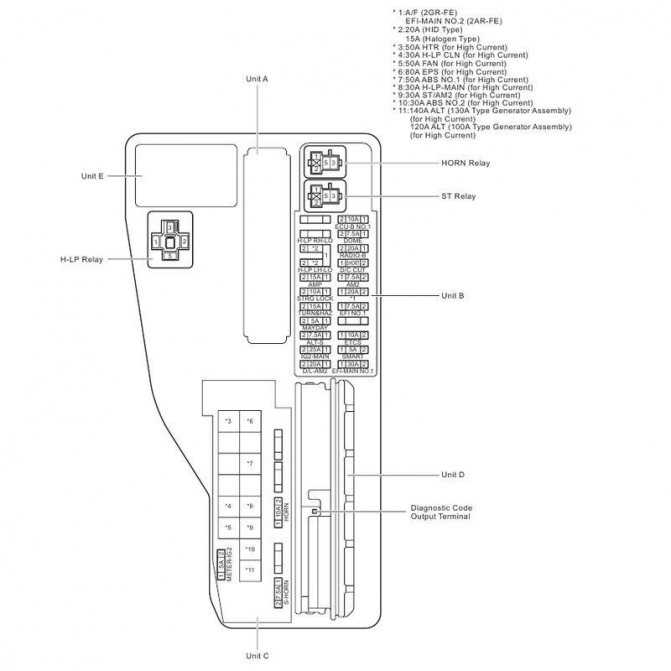

Главный блок
Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.

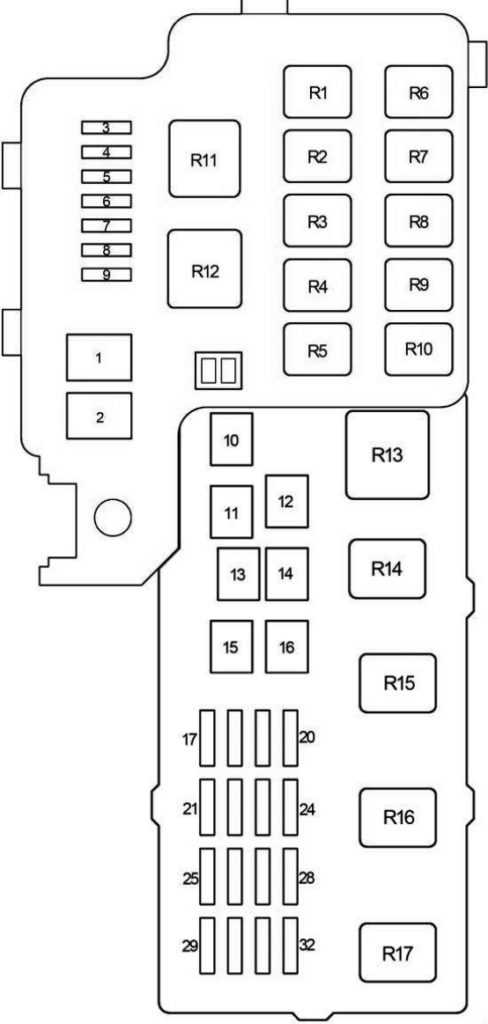

Схема
Назначение
1 | 100А ALT — 2AZ-FE (2002-2003): Предохранители: «DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE” |
120А ALT — 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, «PWR NO.1”, «PWR NO.2”, «PWR NO.3”, «PWR NO.4”, «STOP”, «DOOR NO.2”, «OBD”, «PWR SEAT”, «FUEL OPEN”, «FOG”, «AMP”, «PANEL”, «TAIL”, «AM1”, «CIG”, «POWER POINT”, «RAD NO.2”, «ECU-ACC”, «GAUGE1”, «GAUGE2”, «ECU-IG”, «WIPER”, «WASHER”, «HTR (10 A)”, «SEAT HTR”, и «SUN-SHADE” | |
2 | 60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
50А ABS NO.1 — 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
3 | 15А HEAD LH LWR — Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова |
4 | 15А HEAD RH LWR — Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова |
5 | 5А DRL — Дневные ходовые огни |
6 | 10А A/C — Кондиционер |
7 | Не используется |
8 | Не используется |
9 | Не используется |
10 | 40А MAIN — Предохранители: «HEAD LH LWR”, «HEAD RH LWR”, «HEAD LH UPR”, «HEAD LH UPR” и «DRL” |
11 | 40А ABS No.2 — Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
12 | 30А RDI — Вентилятор системы охлаждения двигателем |
13 | 30А CDS — Вентилятор системы кондиционирования |
14 | 50А HTR — Кондиционер |
15 | 30А ADJ PDL — Электрическая педаль газа |
16 | 30А ABS No.3 — Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
17 | 30А AM2 — Система запуска, предохранители: «IGN” и «IG2” |
18 | 10А HEAD LH UPR — Дальний левый свет |
19 | 10А HEAD RH UPR — Дальний правый свет |
20 | 5А ST — Комбинация приборов, стартер, зажигание |
21 | 5А TEL — Телефон |
22 | 5А ALT-S — Система зарядки аккумуляторной батареи |
23 | 15А IGN — Система запуска |
24 | 10А IGN2 — Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль |
25 | 25А DOOR1 — Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком |
26 | 20А EFI — Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем |
27 | 10А HORN — Звуковой сигнал |
28 | 30А D.C.C — Предохранители: «ECU-B”, «RAD NO.1” и «DOME” |
29 | 25А A/F — Блок управления двигателем |
30 | Не используется |
31 | 10А ETCS — Блок управления двигателем, круиз-контроль |
32 | 15А HAZ — Указатели поворота, аварийная сигнализация |
R1 | Не используется |
R2 | Не используется |
R3 | Дневные ходовые огни (No.2) |
R4 | Дневные ходовые огни (No.3) |
R5 | Вентилятор системы охлаждения (No.2) |
R6 | Дневные ходовые огни (No.4) |
R7 | Электрическая педаль газа |
R8 | Вентилятор системы охлаждения (No.3) |
R9 | Муфта компрессора кондиционера |
R10 | Датчик соотношения воздух топливо |
R11 | Кондиционер |
R12 | Стартер/зажигание |
R13 | Фары |
R14 | Вентилятор системы охлаждения (No.1) |
R15 | Вакуумный клапан (VSV) |
R16 | Звуковой сигнал |
R17 | Блок управления двигателем |
MAZDA Millenia // Xedos-9
Товарищи,нужен дельный совет, думаю брать millenia, но наслышан что есть проблемы с моторами у этих авто, особенно 2,3, подскажите какого года millenia и с каким объёмом хорошо себя зарекомендовали и на каких моментах заострять внимание при выборе авто? буду весьма благодарен за консультацию!
лучше поищите инфу на специализированых форумах по миллениям. там много инфы.У меня была давно, хорошая машина, технически достаточно простая, надежная, т.к. по сути не менялась с 93 года, но вместе с тем комфортная.Ищите 2001-2002 годов с мотором 2.5, главное чтобы по кузову живая была
сегодня воткнули вот такой бортовик в американскую миллениа 2000 года, работает отлично
Multitronics TC 750Так что все кто захочет, может спокойно покупать, даже подскажу где купить.
Хотелось бы узнать название бортовика.PS: в соседней ветке узнал.
Если Милка не бита — по кузову вообще без проблем.По поводу мотора — 2.3 на Милках едет очень хорошо.2.5 — труп по сравнению с ним.Но 2.3 сильно геморный мотор — все-таки Миллер, но он того стоит. А если хочешь больше узнать насчет милок — Миления клаб — там очень много полезной инфы.
Приветствую! Кое-где пишут, что на миллению 1999 передние подкрылки более-менее подходят от 626. Подскажите, плиз, если кто знает от какой именно 626!? Очень надо!)
А у меня Мазда 6 2013 . как часто надо менять масло?
Как прокиснет, так и меняй .
зачем менять, просто долей когда лампа заморгает
Нужна помощь. Не выключается ближний свет. Даже после извлечения ключа из замка. В чем проблема?
Замкнуло где-то .. Скорее всего , в подрулевом переключателе. Однако, если головной свет включен, то он и без ключа в замке будет гореть .
всем привет. подскажите пожалуйста, если кто в курсе. где находится термостат мазда кседос 9, 2.0 бенз, 97 год.
ребята подскажите кто знает. где у милки 2,3(2000г) находится блок управления центрального замка
Точно не знаю,но по мойму когда машину закрываешь, где-то в районе багажника возле заднего стёкла раздается щелчек.Могу послушать если надо.
Нашёл я блок управления ц.з.Находится в багажнике справа возле амортизатора крышки багажника.Думаю что он,т.к. при открытии закрытии срабатывает именно он.
Всем привет может кто подскажет в чем дело ?Мазда Миления 2,5 бензин 1998 акпп передачи переключает но не едет через некоторое время словит глюк и едет метров 100 потом опять стойт передача вкл. но не едет су.а . заранее спс\
Как это передачи переключает,но нет едет?В смысле слышно как коробка их пересчелкивает а машина на месте стоит?Во всех режимах пробовал,в смысле r,d,s,l?Смотри уровень масла в коробке.Если масло есть,какое качество,нет ли запаха гари,его цвет,не чёрное ли оно.Если сможешь,считай ошибки,будет более понятно.Что там у тебя с TCS и Hold?Мигает что или горит?Джеки чан как себя ведёт?В общем давай коды ошибок,там посмотрим.
не работает бензонасос и пропала искра
Сообщение BelkinDima » 28 янв 2015, 07:58
Сообщение rage » 28 янв 2015, 12:28
Сообщение igor lettu » 28 янв 2015, 22:27
Сообщение igor lettu » 28 янв 2015, 22:30
Сообщение BelkinDima » 29 янв 2015, 10:22
Сообщение rage » 29 янв 2015, 11:19
Сообщение Home_Maker » 29 янв 2015, 23:15
Сообщение BelkinDima » 30 янв 2015, 09:05
Сообщение markuss89 » 30 янв 2015, 10:05
Сообщение rage » 30 янв 2015, 11:38
Сообщение maskal21 » 28 мар 2015, 18:50
Сообщение prijma_ev » 30 мар 2015, 05:29
Сообщение Ozy » 31 мар 2015, 00:40
Источник статьи: http://mazda-xedos.ru/ne-rabotaet-benzonasos-i-propala-iskra-t12406.html
Блок предохранителей и реле Mazda 6 с 2002
- Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска
- Где находится блок предохранителей и реле мазда 6
- В салоне, внизу слева от ноги водителя.
- Расшифровка
Предохранитель | Номинал,A | Назначение | |
1 | ENGINE IG | 15 | Система управления двигателем |
2 | METERIG | 15 | Комбинация приборов |
3 | SEAT | 15 | Обогреватель сидений, обогреватель заднего стекла |
4 | M.DEF | 7,5 | Подогрев зеркал, предохранитель для различных цепей* |
5 | WIPER | 20 | Стеклоочистители и омыватели |
6 | SAS | 15 | Антиблокировочная система тормозов, система активной безопасности (подушки безопасности) |
7 | BACK | 5 | Фонарь заднего хода* |
8 | A/C | 15 | Кондиционер |
9 | METER ACC | 5 | Комбинация приборов |
10 | CIGAR | 15 | Предохранитель прикуривателя мазда 6 |
11 | ROOM | 15 | Освещение салона, подсветка багажника / багажного отделения |
12 | R.WIPER | 10 | Стеклоочиститель заднего стекла / стекла задней двери* |
13 | MIRROR | 5 | Управление зеркалами |
14 | — | — | — |
15 | P/WIND | 20 | Электропривод стеклоподъемников |
16 | DOOR LOCK | 30 | Центральный замок |
17 | P/WIND | 30 | Электропривод стеклоподъемников |
- Реле в салоне автомобиля мазда 6
- 21 — реле вентилятора отопителя, 22 — реле топливного насоса

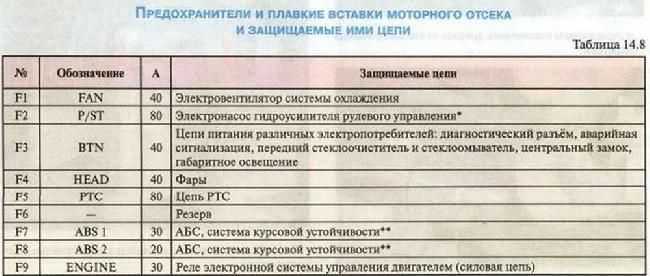

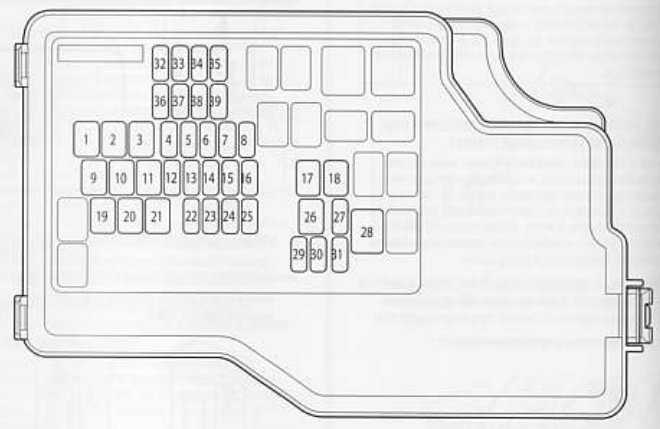

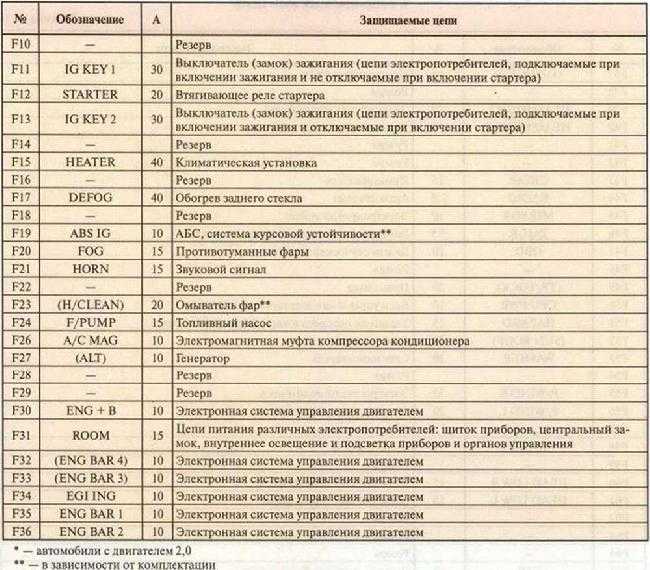

- Блок реле и предохранителей в моторном отсеке
- расшифровка предохранителей
Предохранитель | Номинал, A | Цепь предохранителя | |
1 | SPARE | 20 | — |
2 | SPARE | 15 | — |
3 | SPARE | 10 | — |
4 | — | — | — |
5 | GLOW SIG | 5 | — |
6 | INJ | 15 | Система управления двигателем |
7 | ENG BAR | 10 | Датчик расхода воздуха, система управления двигателем |
8 | ENG BAR2 | 15 | Кислородный датчик |
9 | HEAD LR | 15 | Ближний свет (правая фара) |
10 | HEAD LL | 15 | Ближний свет (левая фара) |
11 | HEAD HL | 10 | Дальний свет (левая фара) |
12 | HEAD HR | 10 | Дальний свет (правая фара) |
13 | — | — | — |
14 | HAZARD | 10 | Аварийная сигнализация |
15 | STOP | 15 | Стоп-сигналы |
16 | ENG+B | 10 | Электронный блок управления двигателем и АКПП |
17 | — | — | — |
18 | FUEL PUMP | 20 | Топливный насос |
19 | IG KEY 1 | 40 | Предохранитель для различных цепей |
20 | — | — | — |
21 | — | — | — |
22 | GLOW | 40 | — |
23 | IG KEY 2 | 30 | Предохранитель для различных цепей |
24 | BLOWER | 40 | Электродвигатель вентилятора отопителя |
25 | BTN | 40 | Освещение салона, центральный замок |
26 | HEATER | 20 | Отопитель |
27 | DEFOG | 40 | Обогреватель заднего стекла / стекла задней двери |
28 | ABS | 60 | Антиблокировочная система тормозов, предохранитель для различных цепей |
29 | AD FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
30 | FAN | 30 | Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
31 | TAIL | 10 | Габаритные огни, подсветка комбинации приборов |
32 | ILLUMI | 10 | Освещение салона |
33 | MAG | 10 | Электромагнитная муфта |
34 | AUDIO | 15 | Магнитола |
35 | P.SEAT | 30 | — |
36 | — | — | — |
37 | SEAT DEICER | 15 | Предохранитель для различных цепей* |
38 | H/CLEAN | 20 | Очиститель фар |
39 | FOG | 15 | Противотуманные фары* |
40 | MAIN | 100 | Главный предохранитель |
- Реле под капотом
- Назначение
- 1 — главный предохранитель, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора системы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар
- Снятие и установка монтажного блока под капотом и в салоне
- Замена главного предохранителя
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите крышку монтажного блока в подкапотном пространстве.
- Снимите главный предохранитель в последовательности номеров, указанных на рисунке.
1 — гайка, 2 — болт, 3 — главный предохранитель.
Установку произведите в порядке, обратном снятию.
Примечание по снятию блока
- Нажмите на защелки, как показано на рисунке.
- Поднимите монтажный блок и отверните болты.
- Снятие и установка монтажного блока в салоне
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите переднюю боковую отделку салона с левой стороны.
- Снимите монтажный блок в салоне в последовательности номеров, указанных на рисунке.
- 1 — разъемы, 2 — болт, 3 — монтажный блок в салоне.
- Установку произведите в порядке, обратном снятию.
