Схема предохранителей и реле OPEL ASTRA H / ZAFIRA B с 2004
Цветовая идентификация предохранителей по номинальной силе токаЦвет предохранителя / Сила тока Фиолетовый ЗА Бежевый 5А Коричневый 7,5 А Красный 10 А Синий 15 А Желтый 20 А Прозрачный 25 А Зеленый 30 А Синий 20 А Прозрачный 25 А Розовый 30 А Зеленый 40 А
Размещение предохранителей в подкапотном монтажном блоке
Подкапотный монтажный блок№ / Защищаемый контур /Номинальная сила тока 1 ABS 20 А 2 ABS 30 А 3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А 4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А 5 Вентилятор системы охлаждения 1» 30 А / 40 А 6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А 7 Омыватели стекол 10 А 8 Звуковой сигнал 15 А 9 Омыватели фар 25 А 10 — • 11 12 Циркуляционный насос 5 А 13 Противотуманные фары 15А 14 Очистители стекол 30 А 15 Очистители стекол 30 А 16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А 17 Подогрев топливного фильтра (дизельные модели) 25 А 18 Стартер 25 А 19 Электронное оборудование коробки передач 30 А 20 Кондиционер 10 А 21 Электронное оборудование двигателя 20А 22 Электронное оборудование двигателя 7,5 А 23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А 24 Топливный насос 15А 25 Электронное оборудование коробки передач 15А 26 Электронное оборудование двигателя 10 А 27 Усилитель рулевого управления 5А 28 Электронное оборудование коробки передач 5А 29 Электронное оборудование коробки передач 7,5 А 30 Электронное оборудование двигателя 10 А 31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А 32 Тормозная система, кондиционер 5А 33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А 34 Блок управления модуля рулевой колонки 7.5 А 3S Информационно-развлекательная система ’20 А 36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А
Расположение предохранителей
Перед тем, как вы узнаете, где находятся БП в Опель Астра G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.
Автомобиль Опель Астра G в трехдверном кузове
Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.
Схема БП
На моделях Опель Астра G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

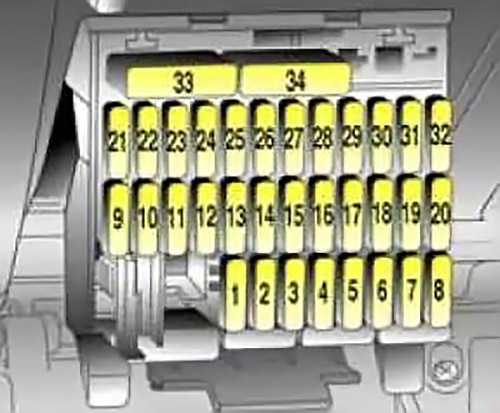

Схема БП, установленного в салоне транспортного средства под панелью приборов в районе водительского сидения
Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.
Схема БП, расположенного в моторном отсеке Опель Астра
Назначение предохранителей
Теперь рассмотрим назначение элементов обоих БП.
Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.
Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.
Как произвести демонтаж и замену предохранителей?
Замена элементов в БП, расположенном в салоне авто.
Для начала найдите ящик для мелочей, расположенный со стороны водительского сидения. Освободите бардачок.
При помощи гаечного ключа открутите винты крепежа облицовки бардачка.
Чтобы вывести БП в рабочее состояние, его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете произвести замену предохранителей. Чтобы демонтировать сгоревший элемент, можно воспользоваться специальными щипчиками, предназначенными специально для извлечения компонентов. Они находятся с правой стороны БП
Обратите внимание: перед извлечением предохранителя необходимо отключить прибор, за который отвечает элемент. Для этого выключите зажигание в авто или отключите аккумуляторную батарею. Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него
Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.
Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него. Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.
Приступим к замене реле, расположенных в БП в моторном отсеке. Перед тем как приступить к процессу, необходимо отключить зажигание и заглушить двигатель.
- Откройте капот и с правой стороны, в районе водительского места, найдите крышку БП. Для ее демонтажа вам понадобится отвертка. С левой стороны БП мы сможете увидеть два зажима.
- Вставьте отвертку в щель между крышкой БП и зажимом.
- Зажим необходимо немного отогнуть, а крышку БП приподнять таким образом, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
- После этого крышку можно демонтировать.
- Сделав это, вы увидите БП с предохранителями и реле. Извлеките сгоревший элемент и замените его на новый. Сборку БП необходимо произвести в обратной последовательности.
Расположение и электросхема
Предохранители автомобиля Опель Астра G располагаются в отдельных монтажных блоках электросистемы, которые установлены в панели приборов и отсеке для двигателя. В последнем блоке размещены плавкие вставки и механизмы реле для наиболее нагруженных по силе тока электрических цепей. Такое положение предохранительных элементов позволяет обеспечить надежную работу электрики автомобиля. Оба блока в машинах до 2001 и более поздних годов выпуска имеют различия по местоположению компонентов. Обозначение предохранителей и реле нанесено на электросхеме, находящейся на задней крышке салонного блока.
Схема установки элементов в блоке салона
На машинах Астра выпуска 1998, 1999 и 2000 года в левой части блока, расположенного под капотом, находятся гнезда F1-F5 для более мощных предохранителей. Правее — два ряда вертикально установленных плавких вставок с маркировкой F6-F23 и F24-F41. Над гнездами предохранителей имеются штатные места для запасных деталей и пластиковых щипцов, которые используются при замене деталей. В этом же блоке имеются еще восемь плавких вставок, которые одинаковы для всех машин Opel Astra G и расположенных вертикально в ряд.
В монтажном блоке, находящемся в салоне, установлены предохранители и реле. Предохранители рассчитаны на силу тока от 7,5 до 40 Ампер и расположены в два ряда нижней части блока.
Расшифровка предохранителей
Полное описание предохранителей Опель Астра G приведено в таблицах на фото.
Предназначение восьми плавких вставок в блоке под капотом машины следующее (сверху вниз, на примере автомобиля 2003 года):
- 1 (60 А) — цепи замка включения зажигания;
- 2 (60 А) — общая защита блока предохранителей в салоне, механизм управления двигателем;
- 3 (60 А) — реле в приборной панели автомобиля;
- 4 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания;
- 5 (60 А) — блок ABS;
- 6 (30 А) — цепи блоков управления двигателем (бензонасос, система впрыска, зажигания и др.);
- 7 (80 А) — усилитель рулевого управления;
- 8 (40 А) — защита электродвигателей системы охлаждения и кондиционирования от короткого замыкания (только на машинах с кондиционером).
Тип и назначение реле
Расшифровка реле монтажного блока раннего образца следующая:
- 1 — кодировочный разъем;
- 2 — реле звукового сигнала;
- 3 — включение дальнего света;
- 4 — реле активации заднего дворника;
- 5 — обогрев зеркал;
- 6 — включение передних противотуманных фар;
- 7 — активация задней противотуманной лампы;
- 8 — правые указатели поворота;
- 9 — левые указатели поворота;
- 10 — реле встроенного телефона;
- 11 — резерв;
- 12 — реле активации передних стеклоочистителей;
- 13 — резерв;
- 14 — подача питания на обогрев заднего стекла.
Реле поворотников может быть выполнено в общем корпусе или отдельными деталями.
На видео от kivalssl1 показана установка реле блока «комфорта» в монтажный блок Астра G.
На моделях 2001, 2002, 2003, 2004 и следующих годов выпуска немного изменилось назначение реле. Добавилось реле 11, отвечающее за передачу сигналов от датчиков вращения колес и реле 13 — для освещения салона. Сбоку в монтажный блок вставляется устройство «комфорта», обозначенное на схеме цифрой 15.
Ниже приведено обозначение еще нескольких реле в блоке моторного отсека.
| Номер реле | Обозначение |
| E1 | Активация муфты кондиционера (при наличии) |
| E2 | Включение вентиляторов (опционально, в зависимости от года выпуска и комплектации машины) |
| E3 | Аналогично E2 |
| E4 | Блоки управления работой силовой установки |
| E5 | Резерв |
| E6 | Аналогично E2 |
| E7 | Подача омывающей жидкости на передние фары (опция) |
| E8 | Резерв |
Это интересно: Воздушный фильтр на Газель: где находится и как заменить
Блок в багажнике
В багажном отсеке блок предохранителей и реле расположен слевой стороны под обшивкой боковой стенки.
Для доступа требуется:
Видео по теме
В данном виде наглядно продемонстрирована замена предохранителя розетки на 12 V (вольт) в универсале Opel Astra j.
Пожелания, вопросы и комментарии оставляйте ниже! Надеемся описание и распиновка предохранителей и реле и мест, где они находятся поможет вам.
Большинство цепей питания электрооборудования автомобиля Opel Astra защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 1.
Рис. 1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
В табл. 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 2.
Рис. 2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 2. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
Условные обозначения:
* — Устанавливают в соответствии с комплектацией, на описанном автомобиле не предусмотрено.
** — В зависимости от типа двигателя и дополнительного оборудования могут быть установлены плавкие вставки разных номиналов силы тока.
*** — Только для автомобилей, оснащенных дизельным двигателем.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины.
2. . и откиньте вниз крышку.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора.
4. . и снимите его крышку.
В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 и 2 цепи, которые защищает данный предохранитель или плавкая вставка.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
7. Захватите пинцетом предохранитель.
8. . и извлеките его из контактного разъема.
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите в контактный разъем предохранитель того же номинала, что и снятый.
10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону.
Минивэн Opel Vivaro был представлен в 2001 году. Первое поколение производилось в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах. В 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и по настоящее время собирается второе поколение Опель Виваро. В нашем материале вы найдете места расположения электронных блоков управления, подробное описание …
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
Фото – схема
| 1 | Резерв |
| 2 | Резерв |
| 3 | Реле центрального замка — блокировка (дверь водителя) |
| 4 | Реле центрального замка — двойная блокировка |
| 5 | Реле центрального замка — разблокировка |
| 6 | Реле центрального замка — блокировка |
| 7 | Реле звукового сигнала противоугонной системы |
| 8 | Реле ламп подсветки номерного знака |
| 9 | Реле электродвигателя насоса омывателя заднего стекла |
| 10 | Реле электродвигателя очистителя лобового стекла — быстро |
| 11 | Реле звукового сигнала |
| 12 | Реле насоса омывателя лобового стекла |
| 13 | Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | Реле указателя поворота — левый |
| 16 | Реле указателя поворота — правый |
Блоки под капотом
Расположение
Схема расположения блоков
Обозначение
- Блок предохранителей и реле
- Реле очистителей фар
- Реле антипробуксовочной системы
Блок предохранителей и реле
Фото пример
Схема с крышки блока
Схема
Назначение
| 1 | 15A FOG – Противотуманный свет |
| 2 | 7,5A DRL – Дневные ходовые огни |
| 3 | 10A TRAC – Антипробуксовочная система |
| 4 | 10A DOME – Освещение салона, люк, круиз-контроль, индикатор открытых дверей, персональное освещение, освещение багажного отсека, освещение в дверях, освещение пространства для ног, подсветка замка зажигания, часы ABS, антенна, аудио система, противоугонная система, система беспроводного дистанционного управления |
| 5 | 7,5A ECU-B – Система беспроводного дистанционного управления, ABS, TRC, круиз-контроль, дневные ходовые огни, кондиционер |
| 6 | 7,5A ALT SENSING – Система зарядки |
| 7 | 15A AM2 – Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, индикатор заряда аккумулятора, система зажигания, комбинация приборов, сервисные индикаторы, предупреждающий зуммер |
| 8 | 15A TEL – Телефон |
| 9 | 20A HAZ. HORN – Аварийная сигнализация, звуковой сигнал |
| 10 | 20A EFI – Блок управления автоматической коробкой передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива |
| 11 | 25A RADIO NO. 1 – Аудио система, антенна |
| 12 | 30A IG2 – Система зажигания |
| 13 | 7,5A OBD II – 1996-1997: Диагностический разъем |
| 14 | 15A HEAD RH – Правая фара |
| 10A HEAD RH-UPR – Дальний правый свет | |
| 15 | 15A HEAD LH – Левая фара |
| 10A HEAD LH-UPR – Дальний левый свет | |
| 16 | 10A HEAD RH-LWR – Ближний правый свет |
| 17 | 10A HEAD LH-LWR – Ближний левый свет |
| 18 | 30A RDI FAN – Вентилятор системы охлаждения |
| 19 | – |
| 20 | 40A AM1 – Замок зажигания, предохранители: “ECU–IG”, “WIPER”, “GAUGE”, “TURN”, “SEAT–HTR”, “CIG” |
| 21 | 50A HEATER – Реле отопителя |
| 22 | 60A ABS – Главное реле вентилятора системы охлаждения, реле антипробуксовочной системы, реле антиблокировочной системы тормозов, предохранители: “TRAC” |
| 23 | 100A ALT – Реле габаритного света, генератор, предохранители: “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER” |
| 24 | 50A MAIN – Реле фар, реле дневных ходовых огней №2, реле стартера |
| 25 | 40A ABS No.2 – Мотор антипробуксовочной системы, мотор антиблокировочной системы тормозов |
| Реле | |
| R1 | Дневные ходовые огни №3 |
| R2 | Вентилятор системы охлаждения |
| R3 | Дневные ходовые огни №2 |
| R4 | Отопитель |
| R5 | Перемычка (Short pin) |
| R6 | Муфта компрессора кондиционера |
| R7 | Стартер |
| R8 | Мотор ABS |
| R9 | ABS |
| R10 | Главный вентилятор системы охлаждения |
| R11 | Зажигание (IG2) |
| R12 | Фары |
| R13 | Антипробуксовочная система |
| R14 | Звуковой сигнал |
| R15 | Блок управления двигателем (EFI) |
