Как заменить самостоятельно?
Для замены элементов в монтажном блоке салона не потребуется специальных инструментов. Нужна только шлицевая отвертка и набор новых предохранителей.
Замена предохранителей
Руководство к замене, вышедших из строя предохранителей, например, отвечающих за работу печки или прикуривателя следующее:
- Выключить систему зажигания автомобиля.
- Открыть небольшой откидной ящик на панели приборов, находящийся в районе колена левой ноги водителя.
- Нажать на расположенные по бокам пластиковые зажимы и вынуть корпус ящика из рамки.
- Открутить четыре шлицевых винта крепления рамки.
- Вынуть монтажный блок со своего места, потянув за нижнюю часть.
- Заменить неисправный предохранитель. Для этого поврежденный плавкий элемент необходимо изъять из гнезда. В комплекте монтажного блока есть небольшие пластиковые щипцы. Ими надо зажать корпус предохранителя, вытянуть его с посадочного места и вставить новую деталь.
- Визуально проверить состояние остальных плавких вставок.
- Произвести обратную сборку.
Важно учесть, что новый предохранитель должен иметь аналогичный номинал, как и вышедший из строя. В случае отсутствия такой детали можно использовать элемент немного большего значения
Только предварительно нужно проверить рабочее состояние цепи, для это следует установить предохранитель из любого другого гнезда с необходимым номиналом. Если предохранитель остался цел, то вместо него следует поставить деталь с большим номиналом. Но при первой возможности ее следует обязательно заменить на деталь со штатным номиналом. Так как длительная эксплуатация несоответствующего предохранителя может привести к повреждению электрических систем автомобиля и возгоранию. Если после замены предохранителя он сразу выходит из строя, то необходимо выяснить причину возникновения перегрузок в электрической цепи.
Процесс смены предохранителей на более современных Опель Астра H 2008 года или Opel GTC 2012 года идентичен вышеизложенному.
Замена деталей в подкапотном блоке еще более простая. Для этого необходимо отстегнуть пластиковые крышки блоков и поменять поврежденные предохранители или реле.
Снятие крышки блока реле
Снятие крышки блока предохранителей
Блоки предохранителей в опель астра J (opel astra J).
В новом опеле астра J установлено три блока предохранителей.
— Блок предохранителей в подкапотном пространстве- Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.- Блок в багажном отделении автомобиля
Главный блок предохранителей расположен в передней левой части подкапотного пространства.
Крышка основного блока предохранителей опель астра J в подкапотном пространстве
На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.
Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J
Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей
Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.
Открытая крышка блока предохранителей в вещевом ящике опель астра J
Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.
Схема внутреннего блока предохранителей в вещевом ящике опель астра J
Крышка блока предохранителей в багажном отделении опель астра J
Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.
Схема блока предохранителей в багажном отделении опель астра J
Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.
Что это такое и зачем нужны
Предохранитель – это устройство, производящее защиту потребителей электричества и электрических цепей от короткого замыкания и перегрузок системы. Он вмещает в себя изоляционный корпус, плавкие вставки, а также специальный вывод, который соединяет плавкие вставки и электрическую цепь. Дабы избежать перегрева, в некоторые детали также входит кварцевый песок.
Блок предохранителей нужен для того, чтобы при резком повышении уровня тока, защитить систему и предотвратить пожар. Происходит это за счёт того, что они сгорают первым. В основном, такой элемент является одноразовым.
Диагностика ошибок:
Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.
Для механических коробок передач или коробки Easytronic:
- нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
- вставить ключ в замок зажигания
- повернуть ключ, включив зажигание, но не заводя двигатель
- продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках
Для автоматических коробок передач:
- вставить ключ в замок зажигания
- повернуть ключ, включив зажигание, но не заводя двигатель
- нажать на педаль тормоза и удерживать её нажатой
- переключить рычаг коробки в положение D
- выключить зажигание, отпустить педаль тормоза
- нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
- повернуть ключ, включив зажигание, но не заводя двигатель
- удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений
В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.
Опель астра н предохранитель прикуривателя
» Opel » Опель астра н предохранитель прикуривателя
Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.
Шаг 1. Ищем лючок в багажнике
Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:
Лючок предохранителей в седане Опель Астра H обычно выглядит так:
Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.
Шаг 2. Определяем тип блока предохранителей
Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.
Вот так выглядит «полный монтажный блок» предохранителей:
Вот так выглядит «простой монтажный блок» предохранителей:
Шаг 3. Замена предохранителя прикуривателя
Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.
Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):
Что делать, если залип прикуриватель?
Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.
Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?
Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.
Где в багажнике Opel Astra H находится розетка?
Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.
ae-opel.ru
Предохранитель Прикуривателя Опель Астра Н Где
Как поменять предохранитель прикуривателя на Опель Астра H
Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. перегорание предохранителя прикуривателя на опель астра н У меня опель астра н 2008г. Как поменять ремень грм на опель астра н шкиве помпы, опель астра н z16xer. Замена. Помпы, но это уже astra h z16xer- первая замена грм и приводного. Мы подготовили пошаговое управление по его подмене.
Прикуриватель
#1 Rus15093
- Постоянные посетители
- Cообщений: 85
- Город: Сочи
- Интересы
- Автомобиль: Opel Astra H 1.8 AT 140 л.с Cosmo Black Sapphire
@Упоминание
Ребята, всем доброго дня! Опель Астра H 2006гв. 1.8 AT.
Вчера перестал работать прикуриватель. Невозможно ни прикурить, ни подключить зарядку телефона. Периодически включается и выключается подсветка прикуривателя. Может сгорел какой либо предохранитель? Что может быть . Помогите. Прикуриватель нужен! Спасибо за помощь заранее!
- Наверх
- Ответить
- Цитата
#2 ASPID
Опелевод со стажем
Клубные пользователи
Cообщений: 3 788
- Город: Москва, ЗАО, Крылатское
- Автомобиль: Zafira B Z18XER MT
@Упоминание
Ребята, всем доброго дня! Опель Астра H 2006гв. 1.8 AT.
Вчера перестал работать прикуриватель. Невозможно ни прикурить, ни подключить зарядку телефона. Периодически включается и выключается подсветка прикуривателя. Может сгорел какой либо предохранитель? Что может быть . Помогите. Прикуриватель нужен! Спасибо за помощь заранее!
- Наверх
- Ответить
- Цитата
#3 Rus15093
Постоянные посетители
Cообщений: 85
- Город: Сочи
- Интересы
- Автомобиль: Opel Astra H 1.8 AT 140 л.с Cosmo Black Sapphire
@Упоминание
Вынул, посмотрел. Вставил — не работает. Проблема может быть чтобы поменять прикуриватель ( сам нагревательный элемент), либо предохранитель (то какой именно)?
- Наверх
- Ответить
- Цитата
#4 Impreza STI
Опелевод со стажем
Клубные пользователи
Cообщений: 3 287
Город: МО
@Упоминание
Ребята, всем доброго дня! Опель Астра H 2006гв. 1.8 AT.
Вчера перестал работать прикуриватель. Невозможно ни прикурить, ни подключить зарядку телефона. Периодически включается и выключается подсветка прикуривателя. Может сгорел какой либо предохранитель? Что может быть . Помогите. Прикуриватель нужен! Спасибо за помощь заранее!
- Наверх
- Ответить
- Цитата
#5 ASPID
Опелевод со стажем
Клубные пользователи
Cообщений: 3 788
- Город: Москва, ЗАО, Крылатское
- Автомобиль: Zafira B Z18XER MT
@Упоминание
- Наверх
- Ответить
- Цитата
Опелевод со стажем
Клубные пользователи
Cообщений: 3 287
Город: МО
@Упоминание
- Наверх
- Ответить
- Цитата
Постоянные посетители
Cообщений: 492
- Город: Киев
- Автомобиль: Astra H sedan Z 1.6 XER
@Упоминание
- Наверх
- Ответить
- Цитата
Опелевод со стажем
Клубные пользователи
Cообщений: 3 287
Город: МО
@Упоминание
- Наверх
- Ответить
- Цитата
#9 Rus15093
Постоянные посетители
Cообщений: 85
- Город: Сочи
- Интересы
- Автомобиль: Opel Astra H 1.8 AT 140 л.с Cosmo Black Sapphire
@Упоминание
Пакет для курящих есть. Посмотрю обязательно. Спасибо за помощь.
- Наверх
- Ответить
- Цитата
#10 Гжегош
Постоянные посетители
Cообщений: 492
- Город: Киев
- Автомобиль: Astra H sedan Z 1.6 XER
@Упоминание
Восстанавливаю зрение, почти даром.
митричъ Предохранитель №29 в багажнике
- Наверх
- Ответить
- Цитата
#11 Rus15093
Постоянные посетители
Cообщений: 85
- Город: Сочи
- Интересы
- Автомобиль: Opel Astra H 1.8 AT 140 л.с Cosmo Black Sapphire
@Упоминание
Восстанавливаю зрение, почти даром.
митричъ Предохранитель №29 в багажнике
Ребята! Спасибо за помощь. В заднем блоке предохранителей заменил предохранитель на 15А. Все работает.
- Наверх
- Ответить
- Цитата
Постоянные посетители
Cообщений: 12
- Наверх
- Ответить
- Цитата
Постоянные посетители
Cообщений: 12
Расположение и схема
Наиболее популярное месторасположение предохранителей – это салон или под капотом (они находятся возле омывателя). Для каждой машины своя схема расположения, в зависимости от местонахождения (вблизи прикуривателя или омывателя). Схема необходима для того, чтобы лучше понимать происходящие процессы, а также принцип работы. В некоторых видах авто (например, грузовиках) может быть более, чем один блок предохранителей, а даже 4 или 5. Также они могут быть разбросаны по автомобилю, но такое случается редко.

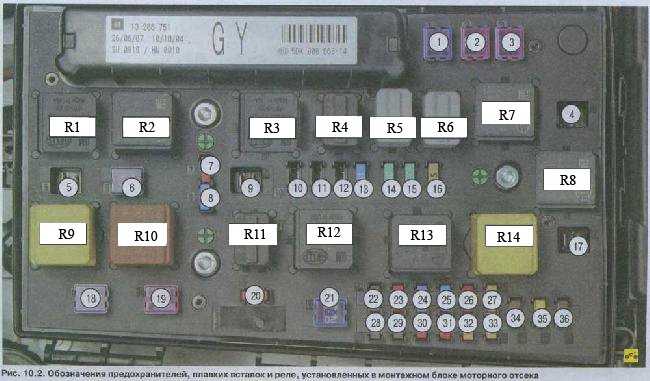

Блок предохранителей в моторном отсеке
В автомобиле Opel Astra блок не один, а два. Их месторасположение в моторном отсеке и салоне (недалеко от прикуривателя). Схема работающих процессов в Opel Astra и элементов, находящихся под защитой предохранителей, находится чуть ниже.
Как определить неисправность
Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:
- деталь фиолетового цвета выдерживает 3А,
- бежевого – 5А;
- коричневого – 7.5А;
- красного – 10А;
- синего – 15А;
- желтого – 20А;
- прозрачного – 25А;
- зеленого – 30А;
- розового – 40А.
Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют неподходящую лампу.
Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.
Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.
Процесс снятия и замены
Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?
Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.
Блок предохранителей в салоне
Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.
Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить
Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал
Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

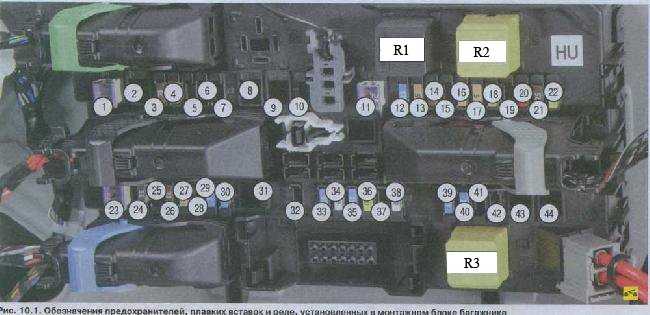

Задний блок предохранителей
Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.
Где расположены предохранители у Opel Astra H: коротко о главном
Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:
- Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
- Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
- Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
- Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
- Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
- Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
- Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
- Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
- Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.
Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке
