Skoda octavia a7

Предохранители в панели приборов (версия 2 – 2015, 2016)

Автомобили с левым рулем:

На автомобилях с левосторонним управлением он расположен за вещевым ящиком с левой стороны передней панели.

Откройте ящик для хранения. Держите грузовой ящик в области стрелки. Откройте ящик для хранения, потянув его в направлении стрелки 1. Замените соответствующий предохранитель. Нажмите на приборную панель в направлении стрелки 2 в фиксированном положении, чтобы разложить грузовой отсек.

Автомобиль с правым рулем.

На автомобилях с правым рулем блок предохранителей расположен за перчаточным ящиком со стороны переднего пассажира, слева от передней панели.

Снимите перчаточный ящик.

Вставьте отвертку под боковую крышку.

Разблокируйте крышку в направлении стрелки 1.

Нажмите на крышку, чтобы она открылась в направлении стрелки 2.

Откройте ящик для хранения.

Вставьте отвертку в боковую часть передней панели в направлении стрелки 3.

С помощью отвертки разблокируйте тормозной рычаг A вещевого ящика в направлении стрелки 4.

Снимите перчаточный ящик в направлении стрелки 5.

Снимите пластиковый зажим под крышкой блока предохранителей в моторном отсеке.

Установите зажим на соответствующий предохранитель и извлеките предохранитель.

Вставьте новый предохранитель.

Установите держатель в исходное положение.

Установите на место ящик для хранения.

Переместите стопорный буфер B перчаточного отделения через скобу C.

Надавите на ящик для хранения в направлении, противоположном стрелке 5.

Вставьте рычаг тормоза и зафиксируйте его отверткой в направлении стрелки 4.

Вдавите боковую крышку против направления стрелки 2.

Полностью вдавите боковую крышку против направления стрелки 1.

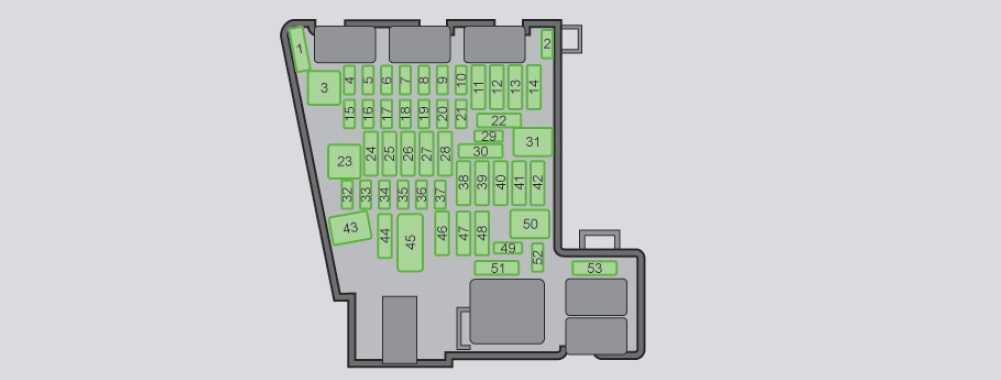

Назначение предохранителей в панели приборов (версия 2 – 2015, 2016)

Нет.	Потребители
1	Не указано
2	Не номинирован
3	Не номинирован
4	Не номинирован
5	Блок управления шиной данных
6	Датчики сигнализации
7	Блок управления кондиционером, отопление, дистанционный приемник ручного отопителя, рычаг селектора автоматической коробки передач, реле обогревателя заднего стекла, воспроизведение обогревателя ветрового стекла
8	Выключатель света, датчик дождя, диагностическая розетка
9	Муфта Haldex
10	Сенсорный экран
11	Задние сиденья с подогревом
12	Радио
13	Натяжитель ремня безопасности со стороны водителя
14	Вентилятор кондиционера и отопления
15	Электрическая блокировка рулевого колеса
16	Усилитель сигнала для телефона, предварительная установка телефона
17	Панель приборов
18	Не указано
19	Блок управления KESSY
20	Рычаг управления под рулевым колесом
21	Не указано
22	Соединительное устройство – контакты в гнездах
23	Свет – справа
24	Панорамный люк
25	Блок управления центральным замком правой передней двери, левый боковой электрический стеклоподъемник
26	Передние сиденья с подогревом
27	Музыкальный усилитель
28	Привязка – левая фара
29	Реле
30	Не указано
31	Фара – левая рука
32	Система помощи при парковке (Park Assist)
33	Выключатель освещения подушки безопасности
34	TCS, кнопка ESC, дисплей контроля шин, датчик давления в системе кондиционирования воздуха, выключатель света заднего хода, автоматическое внутреннее зеркало, кнопка START-STOP, предварительная настройка телефона, управление подогревом задних сидений, датчик кондиционера, розетка 230 В, генератор спортивного звука
35	Фары, управление фарами, диагностический разъем, камера, радар
36	Правая боковая фара
37	Левая фара
38	Соединительный блок – правая фара
39	Блок управления центральным замком передней правой двери, передними и задними правыми стеклами
40	Штепсельная розетка 12 В
41	Не указано
42	Блок управления центральным замком задней двери – левый, правый, система очистки фар, стеклоочистители
43	Солнцезащитный козырек с электрическим разрядником, освещение салона
44	Соединительный блок – гнездовой контакт
45	Блок управления для регулировки сиденья
46	Розетка 230 В
47	Стеклоочиститель заднего стекла
48	Не указано
49	Катушка реле стартера, выключатель педали сцепления
50	Крышка багажника открыта
51	Натяжитель ремня безопасности переднего пассажира
52	Неуказанный
53	Реле обогрева заднего стекла

Блок предохранителей Audi A4 B5

Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.

• Расположение блока предохранителей в салоне автомобиля.
• С левой стороны сбоку панели.
• 1 — блок предохранителей
• 2 — пинцет для извлечения предохранителей
• 4 — кривошип для аварийного управления люком.

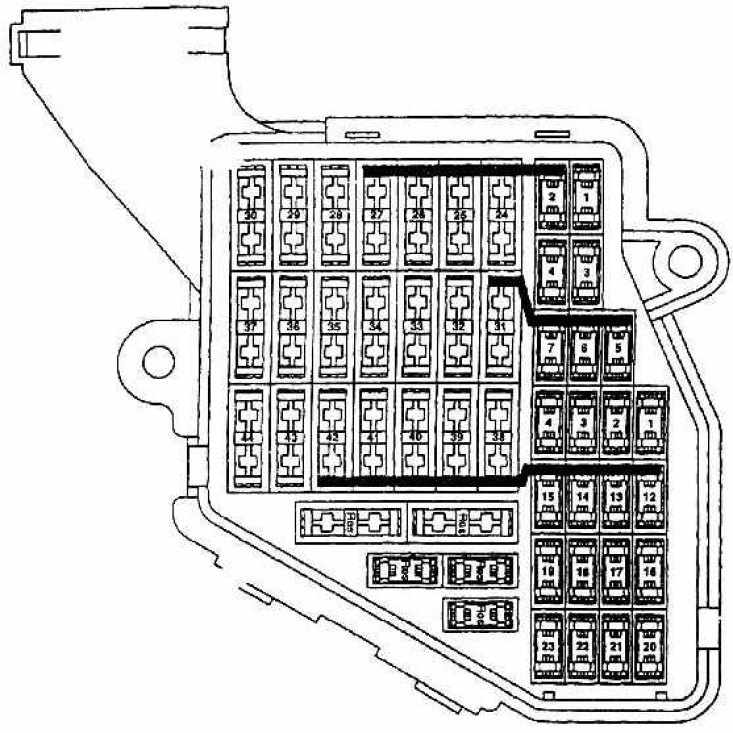

Назначение предохранителей Ауди а4
1	5А — Обогрев форсунок стеклоомывателя
2	10А — Указатели поворотов
3	5А — Реле омывателей фар. Освещение: перчаточног о ящика, моторного отделения, кондиционера, АКПП панели приборов
4	5А — Освещение номерного знака
5	10А — Панель приборов, подогрев сидений дисплей АКПП. переклю­чатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни
6	5А — Центральный замок
7	10А — Системе ABS
8	5А — Телефон
9	10А — Обогрев зеркал и дверных замков
10	5А — Корректор фар
11	5А — Круиз-контроль
12	10А — Встроенная диагностика
13	10А — Стоп-сигналы
14	10А — Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке
15	10А — Панель приборов, АКПП , кондиционер, навига­ционная система
16	5А — Система ABS
17	10А — Обогрев дверных замков
18	10А — правый дальний свет
19	10А — Левый дальний свет
20	15А — Правый ближний свет, электрокорректор фар
21	15А — Левый ближний свет, электрокорректор фар
22	5А — Правые габаритные огни
23	5А — Левые габаритные огни
24	25А — Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя
25	30А — вентилятор отопителя, кондиционер
2627	30А — Обогрев заднего Стекла, обогрев зеркал, рециркуляция воздуха
28	15А — Управление двигателем
30	20А — Электропривод люка в крыше
31	15А — Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем
32	20А — Управление двигателем
33	15А — предохранитель прикуривателя audi a4
34	15А — Управление двигателем
35	30А — Электророзетка для прицепа
36	15А — Телефон, радио
38	15А — Освещение багажника, центральный замок
39	15А — Аварийное освещение
40	25А — Клаксон
41	25А — Система ABS (гидромодулвтор/насос]42
42	40А — Вентилятор
43	5А — S-контакт [центральный замок, радио, навигационная система)
44	30А — Подогрев сидений

Расположение реле Ауди А4.

У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле.

Центральное распределительное устройство — B. Реле обозначены черным цветом.

1	Разгрузочное реле для контакта X
2	Реле звукового сигнала
3	Реле системы очистки рассеивателей фар
4	Реле автоматической коробки пере­дач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой короб­ки передач
5	Реле прерывистого режима работы системы очистки и смывания
6	Реле топливного насоса или соот­ветственно свечей накаливания

Основная плата реле -A-.

3	Реле электромагнитной муфты (система кондиционирования]
4	Блок управления сигнализаторами
5	Блок управления сигнализаторами
7	—
8	Реле фар дневного света
9	Реле фар света
10	Реле противотуманных фар
11	Блок управления для зеркала с функцией откидывания
12	Блок управления для зеркала с функцией откидывания
13	—
14	Предохранитель для специальной сигнальной системы
15	—
16	Предохранитель для специальной сигнальной системы
17	Предохранитель для таксометра
18	Предохранитель гидравлического насоса системы Предохранитель передатчика

1. Дополнительная плата реле Audi A4.
2. Расшифровка.

1	Репе задних противотуманных огней
2	Реле режима работы вентилятора на максимальной скорости
3	Реле режима работы вентилятора на первой ступени
4	Реле блока управления стекло­подъемником
5-15	—
16	Предохранитель механизма пере­становки сиденья
17	—
18	Предохранитель гидравлического насоса системы (ABS)
19	Предохранитель вентилятора радиа­тора
20	—
21	Реле обмотки переключения вен­тилятора радиатора
22	Реле задних стеклоподъемников
23	Реле передних стеклоподъемников
24	Реле системы центрального запи­рания и противоугонной системы

Плата реле блока электроники в моторном отсеке.

1	Реле системы обогрева кислород­ного датчикаРеле I свечей накаливания — ох­лаждающей жидкости
2	Реле II свечей накаливания — ох­лаждающей жидкости
3	Реле системы прямого впрыски­вания дизельного двигателя
4-5	—
6	Предохранитель электрооборудова­ния двигателя
7	Предохранитель I свечей накалива­ния — охлаждающей жидкости
8	Предохранитель II свечей накалива­ния — охлаждающей жидкости
9	Предохранитель свечей накалива­ния

Блок предохранителей и реле в моторном отсеке Шкода Октавия Тур А4

Плавкие перемычки и предохранители в монтажном блоке, расположенном в моторном отсеке Skoda Oktavia A4, Oktavia Tour находятся на АКБ под крышкой.

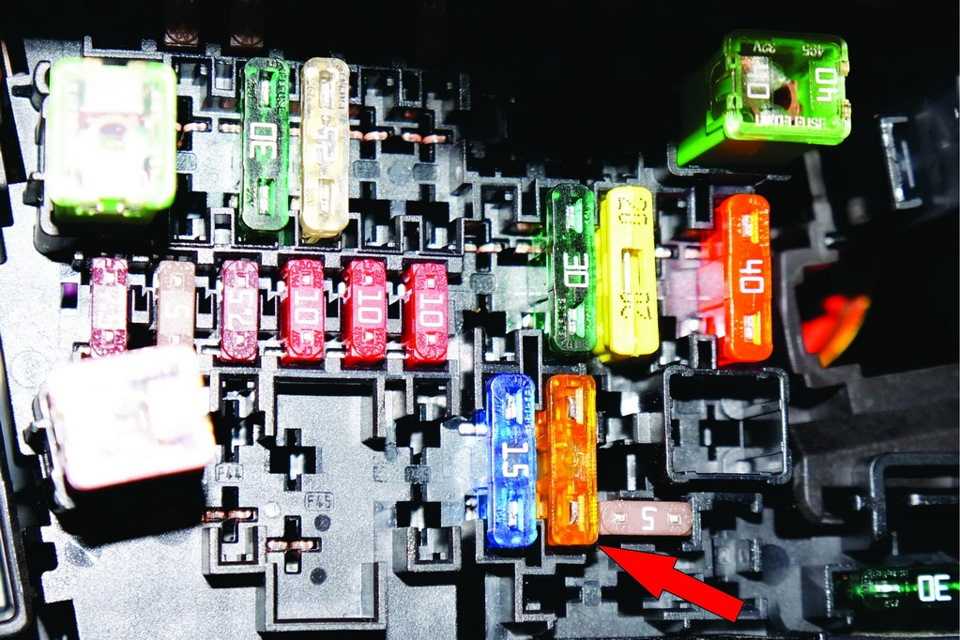

Схема блока предохранителей под капотом Шкода Октавия Тур

Описание плавких перемычек и предохранителей

Номер пре­дохранителя	Сила тока,А	Цвет предохранителя	Защищаемая цепь
1	110/150	—	Генератор
2	110	—	Блок управления освещением салона
3	40/50	—	Электродвигатель системы охлаждения двигателя
4	50	—	Электронный блок управления
5	50	—	Свечи накаливания дизельных двигателей
6	30	Зеленый	Электродвигатель системы охлаждения двигателя
7	30	Зеленый	Блок управления ABS
8	30	Зеленый	Блок управления ABS

Не нашли нужную информацию по электрооборудованию? Тогда скачайте электрические схемы Шкода Октавия Тур А4 — здесь.

Схема электрооборудования

Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»).

При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ).

Электропитание потребителей осуществляется от:

• аккумуляторной батареи — когда двигатель не работает;
• генератора — при работающем моторе.

Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:

1. В салоне автомобиля — внутри приборной панели.
2. В подкапотном пространстве — у правого крыла (со стороны бампера).

Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.

Это интересно: Как поменять фары Шевроле-Круз

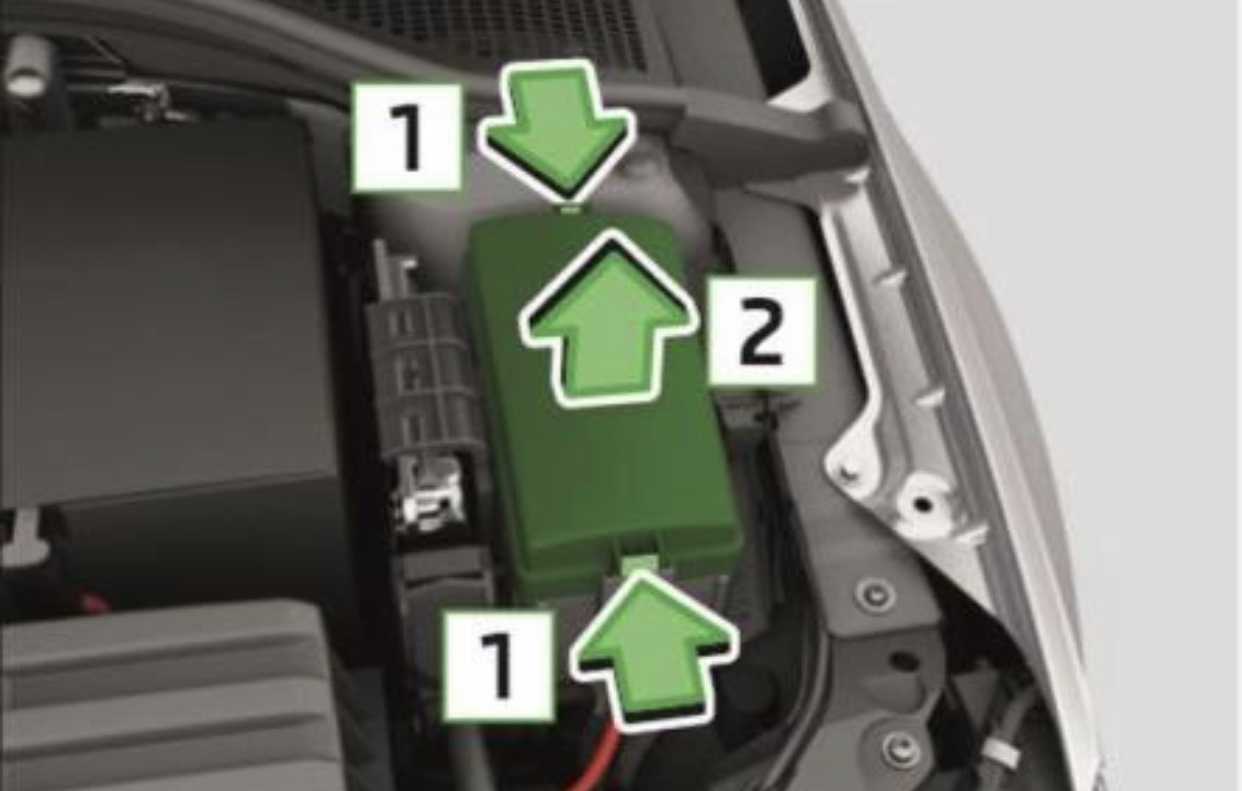

Блок предохранителей моторного отсека

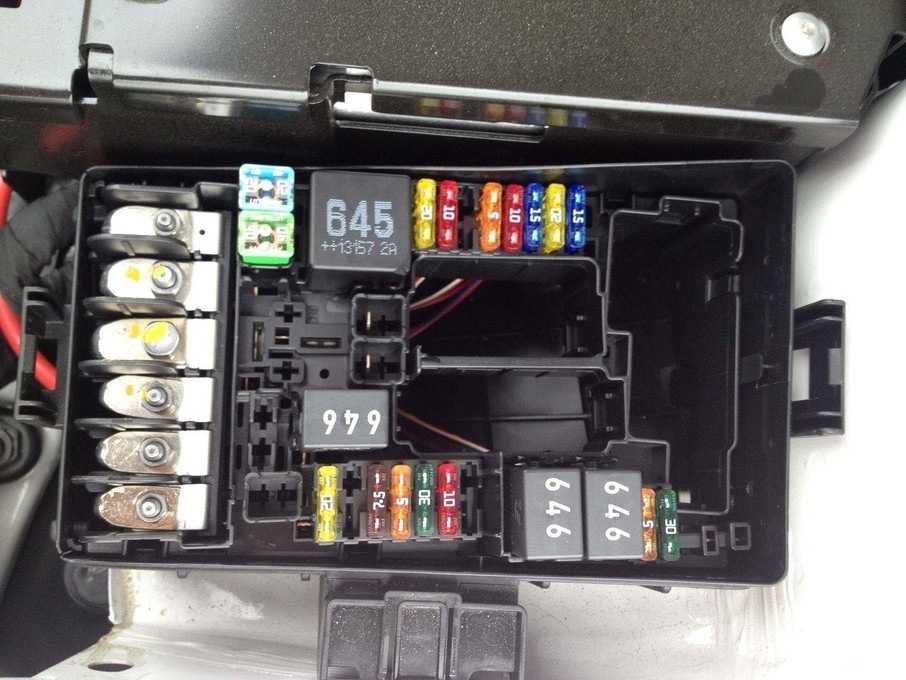

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.

Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.

Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:

Блок предохранителей в салоне автомобиля

Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.

Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

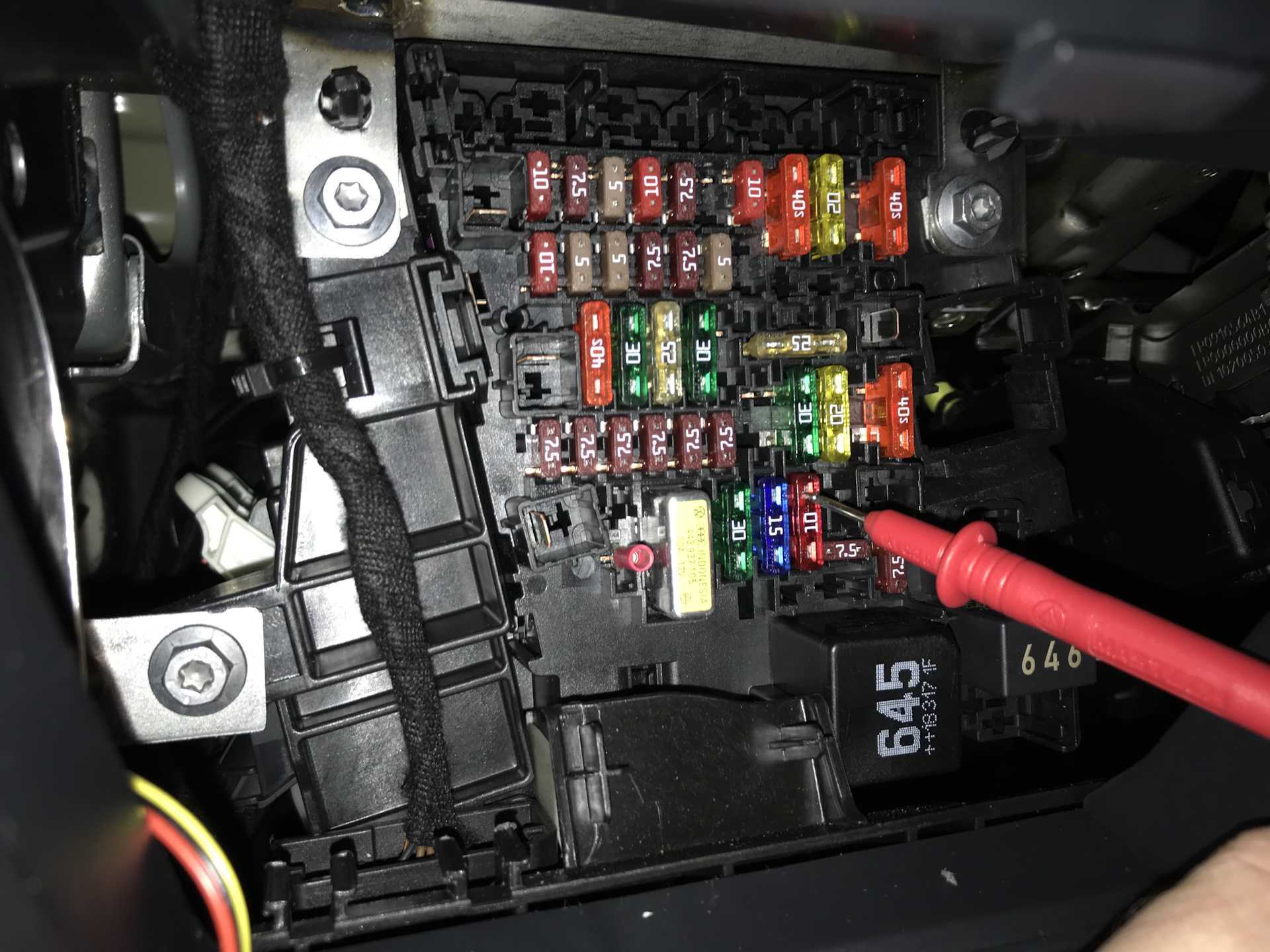

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

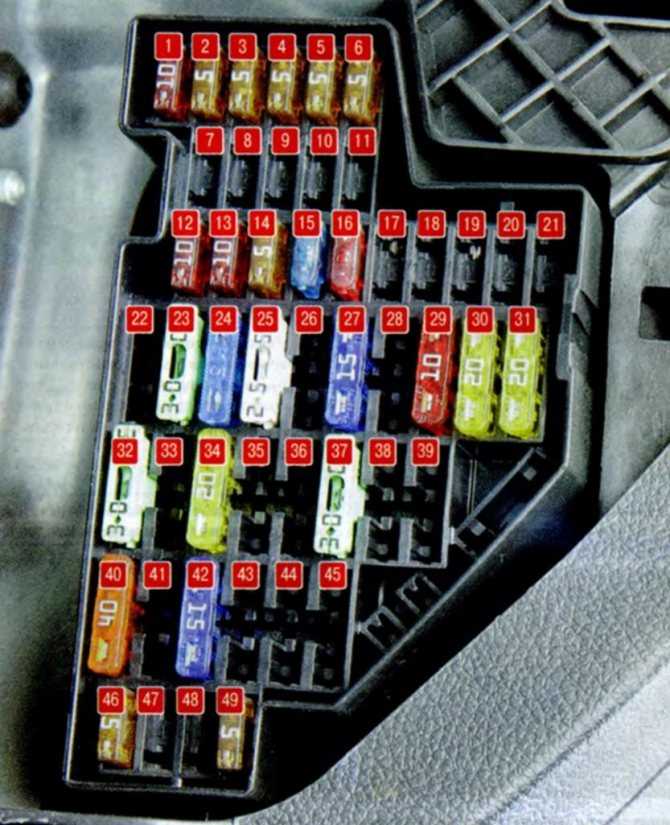

Расположение и нумерация плавких вставок приведена на фото:

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:

Заменам плавких вставок

Замену перегоревших предохранителей осуществляют в следующем порядке:

Выключают зажигание и отключают все энергопотребляющие приборы.
Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки

Важно! Запрещается замыкать провода на кузов автомобиля («массу»), проверяя целостность проводки на «искру». Кроме того, не рекомендуется при работе с предохранителями использовать металлические инструменты — можно случайно спровоцировать короткое замыкание исправной цепи.
Берут пластиковый пинцет (расположен на внутренней стороне крышки) и с его помощью вынимают из посадочного места вышедшую из строя плавкую вставку.
Используя пластмассовый пинцет, устанавливают новую плавкую вставку аналогичного номинала на соответствующее посадочное место
Внимание! Использовать при замене плавкие вставки другого номинала, самодельные «жучки» и предохранители другой конструкции не допускается.
Если после замены новая плавкая вставка вновь вышла из строя, то необходимо обратиться на сертифицированную СТО для проверки электрооборудования с помощью соответствующего оборудования.

После 2015 года

В салоне с левым рулем.

В салоне с правым рулем.

В салоне с 2015 г.в.
Номер	Защищаемая цепь
Свет фар слева
Центральный замок
Реле системы зажигания
Свет фар справа
Электостеклоподъёмник водительской двери
Центральный БУ — внутреннее освещение
Звуковой сигнал
ТСУ — левый фонарь
Подрулевой рычаг, блок управления двигателя (только а/м без KES5Y), АКП (только а/м без KESSY), рычаг селектора АКП (только а/м без KESSY), ESC (только а/м без KESSY), ТСУ (только а/м без KESSY), усилитель рулевого управления (только а/м без KESSY)
Электрический стеклоподъёмник задней левой двери
Омыватель фар
Дисплей головного устройства, навигациия
Оборудование для такси
Подрулевой рычаг, переключатель освещения, блокировка из­влечения ключа из замка зажигания (а/м с АКП), световой сигнал, система SmartGate, датчик дождя
Климатическая установка, рычаг селектора АКП, диагностический разъём
Комбинация приборов
Сигнализация, звуковой сигнал
Нет
Омыватель лобового и заднего стекла
Подогрев передних сидений
Вентилятор климатической установки, отопитель, климатическая установка
Резерв
Клавиша подогрева переднего сиденья
Стеклоочиститель заднего стекла
Резерв
Подушка безопасности
Электрические стеклоподъёмники, переключатель освещения, выключатель фонаря заднего хода, климатическая установка, парковочный автопилот, наружные зеркала заднего вида, пита­ние средней панели клавиш, питание боковой панели клавиш, внутреннее зеркало заднего вида
Бензонасос, вентилятор радиатора, круиз-контроль, катуш­ка реле омывателя лобового и заднего стёкол
Диагностический разъём, корректор фар, подрулевой переклю­чатель, освещение салона
Катушка реле стартера, выключатель педали сцепления
Обогреваемые форсунки стеклоомывателя
Не используется
Радар
Резерв
Дополнительный электрический отопитель
Резерв
Обогрев заднего стекла
Электростеклоподъёмник двери переднего пассажира
ТСУ — контакт в розетке
Прикуриватель, розетка 12 В
Электростеклоподъёмник задней правой двери
Омыватель переднего и заднего стекла, подрулевой рычаг
ТСУ — контакт в розетке
ТСУ — правый фонарь
Бензонасос
Головное устройство
Обогрев наружных зеркал
KESSY
Блокировка рулевой колонки (KESSY)
ABS или ESC
Нет

В моторном отсеке Расположение.

В моторном отсеке с 2015 г.в.
Номер	Защищаемая цепь
Вентилятор радиатора
Система предварительного накаливания
ABS или ESC
Электрический дополнительный отопитель — контур 2
Электрический дополнительный отопитель — контур 3
АКПП
БУ мотора
Стеклоочиститель лобового стекла
Центральный блок управления, модуль контроля АКБ
ABS или ESC
Нет
Компоненты мотора
Концевой выключатель педали тормоза
Компоненты двигателя, катушка реле топливного насоса, вентиля­тор радиатора, насос ОЖ
БУ мотора
Стартер
БУ мотора
Компоненты двигателя, катушки реле дополнительного электриче­ского отопителя
Лямбда-зонд
Система предварительного накаливания, обогрев вытяжной венти­ляции картера

Номинальная сила тока	Цветовая маркировка
5 А	светло-коричневая
7,5 А	темно-коричневая
10 А	красная
15 А	синий
20 А	желтая
25 А	белый
30 А	зеленая
40 А	оранжевый
50 А	красный

Блок под капотом

Расположен с левой стороны подкапотного пространства и закрыт защитной крышкой, которая крепится 2-мя фиксаторами по бокам.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Фото — пример блока

p, blockquote 19,0,0,0,0 —>

p, blockquote 20,0,0,1,0 —>

Схема

p, blockquote 21,0,0,0,0 —>

p, blockquote 22,0,0,0,0 —>

FS — блок плавких вставок высокой мощности

p, blockquote 23,0,0,0,0 —>

Обозначение. Вариант 1.

p, blockquote 24,0,0,0,0 —>

F1	20А/ 40А блок управления устройством (автоматическая КП с автоматической регулировкой расстояния)
F2	40А блок управления устройством ABS
F3	20А/ 30А Блок управления двигателем
F4	5А/ 10А электроника двигателя, реле низкой тепло производительности
F5	10А реле выключения зажигания , электроника двигателя
F6	5А выключатель педали тормоза
F7	5А запорный клапан ОЖ , клапан ОЖ КП (у кода двигателя CJSA, CJSB, СННВ) / 10А электроника двигателя (у кода двигателя CJZB, CJZA, СИРА, CLHB, CLHA, CRVC, CKFC, CUPA)
F8	10А лямбда-зонд, лямбда-зонд после катализатора (у кода двигателя CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд после катализатора -G130- (у кода двигателя СИРА, CJSA, CJSB, СННВ)
F9	5А блок управления временной автоматики накаливания -Л 79-, отопительное сопротивление вентиляции поддона картера двигателя -N79- (у дизельных двигателей) / 10А Электроника двигателя (у кода двигателя CJSA, CJSB, СННВ) / 20А зажигание (у буквенных обозначений двигателя CJZB, CJZA, СИРА)
F10	15А реле топливного насоса (у бензиновых двигателей) / 20А блок управления топливного насоса (у дизельных двигателей)
F11	40А нагревательный элемент дополнительного воздушного отопителя
F12	40А нагревательный элемент, дополнительного воздушного отопителя
F13	15А/30А мехатроника КП с двойным сцеплением КП
F14	30А реле обогрева лобового стекла skoda oktavia a7
F15	20А реле высокотонного звукового сигнала, высокотонный звуковой сигнал, звуковой сигнал низкого тона
F16	20А реле выключения зажигания
F17	7,5А главное реле, блок управления двигателя, блок управления ABS
F18	5А диагностика интерфейса информационной шины (у а/м без независимого отопления без системы старт-стоп), блок управления и контроля аккумулятора (у а/м с независимым отоллением с системой старт-стоп)
F19	30А блок управления электродвигателем стеклоочистителей
F20	10А звуковой сигнал противоугонного устройства
F21	20А блок управления устройством ABS
F22	5А блок управления двигателем
F23	30А стартер
F24	40А нагревательный элемент дополнительного воздушного отопителя
F25	—
F26	—
F27	—
F28	—
F29	—
F30	—
F31	15А вакуум-насос тормозного привода
F32	—
F33	—
F34	30А реле 2 обогрева лобового стекла
F35	—
F36	—
F37	20А блок управления дополнительным отопителем -J364-
F38	—

p, blockquote 25,0,0,0,0 —>

• Rel 1 — Реле запуска 1
• Rel 2 — Реле запуска 2
• Rel 3 — Реле звукового сигнала
• Rel 4 — Реле для большей тепло производительности
• Rel 5 — Главное реле

Обозначение. Вариант 2.

p, blockquote 26,0,0,0,0 —>

1. ESC, ABS, стояночный тормоз
2. ESC, ABS
3. Система управления двигателя
4. Вентилятор радиатора, датчик температуры масла, расходомер воздуха, регулятор давления топлива, электрический дополнительный отопитель, регулятор давления масла, клапан рециркуляции ОГ, система предварительного накаливания, SCR (AdBlue)
5. Зажигание, катушка реле CNG, форсунки, клапан дозировки топлива
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, жалюзи радиатора, регулятор давления масла, регулятор давления масла КП, нагреватель вентиляции картера
8. Лямбда-зонд
9. Зажигание, заслонка ОГ
10. Топливный насос, зажигание
11. Дополнительный электрический отопитель
12. Дополнительный электрический отопитель
13. Обогрев ветрового стекла — слева
14. Обогрев ветрового стекла — справа
15. Звуковой сигнал
16. Зажигание, топливный насос, реле сжатого природного газа
17. ABS, ESC, блок управления двигателя, реле обогрева ветрового стекла
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Противоугонная сигнализация
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Резерв
26. Резерв
27. Резерв
28. Резерв
29. Резерв
30. Резерв
31. Вакуумный насос тормозной системы
32. Не используется
33. Масляный насос АКП
34. Межколёсный дифференциал передней оси
35. Не используется
36. Не используется
37. Автономный отопитель
38. Не используется

Замена предохранителей Skoda Octavia Skoda Octavia Tour 1996-2010

3. Замена предохранителей

Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.

Выключите зажигание и соответствующие электропотребители.

С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.

Узнайте, который из предохранителей относится к данному потребителю.

Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.

Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.

Снова наденьте крышку предохранителей.

Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.

Цветовая маркировка предохранителей

Цвет	Максимальная сила тока, А
светло-коричневый	5
тёмно-коричневый	7,5
красный	10
синий	15
желтый	20
белый	25
зеленый	30

Предохранители в подкапотном пространстве — исполнение 1

№	Электропотребитель	Амперы
1	Насос для устройства ABS	30
2	Клапаны для устройства ABS	30
3	Вентилятор для дополнительного охлаждения 1-ая ступень	30
4	Свечи накаливания, для обогрева охлаждающей жидкости, реле насоса дополнительного воздуха	50
5	Блок управления двигателем	50
б	Вентилятор для дополнительного охлаждения 2-ая ступень	40
7	Главный предохранитель внутреннего пространства автомобиля	110
8	Генератор	110/150

Предохранители в подкапотном пространстве — исполнение 2

Расположение предохранителей в панели приборов

№	Электропотребитель	Амперы
1	Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей	10
2	Указатели поворота, фары с ксеноновыми лампами	10
3	Освещение вещевого ящика	5
4	Освещение номерного знака	5
5	Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat	7,5
б	Система замков с центральным управлением	5
7	Фары заднего хода, сенсоры паркования	10
8	Телефон	5
9	ABS, ESP	5
10	Зажигание, контакт Sa)	10
11	Панель приборов	5
12	Электропитание системы диагностирования	7,5
13	фонари сигнала торможения	10
14	Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)	10
15	Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида	5
16	Кондиционер	10
17	Обогрев жиклеров опрыскивателейФонарь дневного света	530
18	Правая фара дальнего света	10
19	Левая фара дальнего света	10
20	Правая фара ближнего света, регулирование высоты фар	15
21	Левая фара ближнего света	15
22	Правый стояночный огонь	5
23	Левый стояночный огонь	5
24	Передние стеклоочистители, электродвигатель стеклоомывателя	20
25	Вентилятор отопителя, кондиционер, Climatronic	25
26	Обогрев стекла крышки багажника	25
27	Стеклоочиститель заднего стекла	15
28	Топливный насос	15
29	Блок управления: бензиновый двигательБлок управления: дизельный двигатель	1510
30	Электроуправляемый солнечный люк в крыше	20
31	Незанято
32	Бензиновый двигатель — клапанные форсункиДизельный двигатель топливный насос высокого давления, блок управления	1030
33	Фарообмыватель передних фар	20
34	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	1010
35	Розетка для подключения прицепа, розетка в багажнике	30
36	Противотуманные фары	15
37	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	205
38	Лампа освещения багажника, центральный замок, внутреннее освещение салона	15
39	Система аварийной световой сигнализации	15
40	Звуковой сигнал (гудок)	20
41	Прикуриватель	15
42	Радиоприемник, телефон	15
43	Бензиновый двигатель: блок управленияДизельный двигатель: блок управления	1010
44	Обогрев сидений	15

а) Электропотребители, как напр., радиоприемник, которыми возможно управлять после выключения зажигания до тех пор, пока не извлечен ключ из замка зажигания

4

Порядок замены

В случае, когда прикуриватель не работает, так как перегорела спираль патрона либо очень повреждено гнездо, то самым хорошим действием является подмена устройства новым либо Б/У с другого автомобиля «Шкода» таковой же модификации.

При выполнении этой операции лучше не отступать от правил, разработанных опытнейшеми механиками либо опытными юзерами.

1. От минусовой клеммы аккумулятора нужно отсоединить провод, ослабив болт его крепления.
2. Извлеките патрон, а потом гнездо устройства. Для этого придётся разъёмы с подводящими проводами к нему и к лампе подсветки продеть через облицовочную перегородку туннеля в полу.
3. Чтоб снять сам прикуриватель, необходимо сжать экранирующий ободок лампы подсветки так, чтоб её лапки просто выскользнули из креплений светодиода.
4. Защёлку самого разъёма необходимо нажать отвёрткой для отсоединения светодиода. После чего само гнездо прикуривателя без усилий можно будет протолкнуть наружу.
5. После чего разъём с подводящими проводами просто извлекается из образовавшегося отверстия.
6. Подключение и установку нового гнезда следует проводить в оборотном порядке. Выступ на светодиоде должен заходить в специальную прорезь на корпусе облицовки.

После подмены нужно проверить, работает ли новый. как разобрать ключ skoda продажа авто шкода октавия покупать шкода октавиа а7 2017. Это просто можно сделать, подсчитав время срабатывания устройства – оно должно составлять 20 секунд. Только маленькое отклонение от этого параметра допускается в обычной работе.

https://youtube.com/watch?v=HRYIsqsnRsc
